Peugeot 508 2018 Ägarmanual (in Swedish)

179

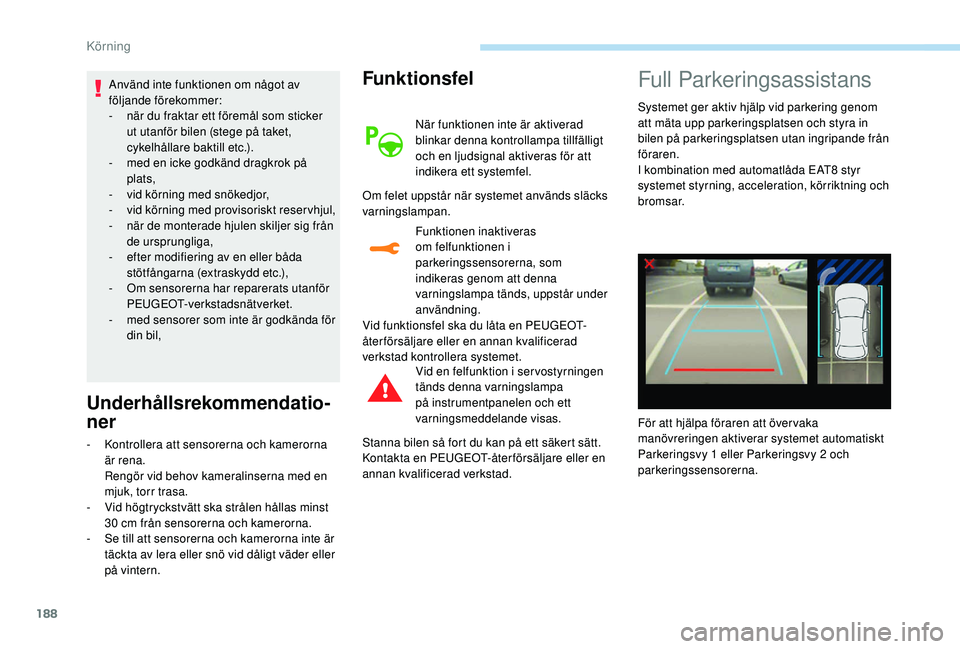

Funktionsfel
Om ett funktionsfel uppstår
vid iläggning av backväxeln,
tänds denna varningslampa på
instrumentpanelen, ett meddelande
visas och en ljudsignal hörs (kort
p i p).
Vänd dig till en PEUGEOT-verkstad eller en
annan kvalificerad verkstad för att kontrollera
systemet.
Parkeringsvy 1 –
Parkeringsvy 2
Olika vyer som beror på sammanhanget kan
visas i vänstra delen:
-


standardvy,
-

1
80° vy,
-

i
nzoomad vy
Med motorn igång, kan du med detta system
visa två vyer av omgivningen närmast bilen på
med hjälp av en kamera med Parkeringsvy 1,
eller två kameror med Parkeringsvy 2. Skärmen är uppdelad i två delar: till vänster
finns en vy beroende av sammanhang, till
höger en vy av bilen och närområdet uppifrån.
Parkeringshjälpens sensorer kompletterar
informationen om vyn av bilen uppifrån.
AUTO-läget är aktiverat som standard.
I detta läge väljer systemet den bästa
vyn (standard eller zoom) beroende på
informationen från parkeringssensorerna.
Du kan när som helst under manövern ändra
typ av vy.
F

T
ryck på knappen i nedre vänstra hörnet på
pekskärmen.
F

V
älj en typ av vy:
•

St
andardvy ,
•

18
0°-v y,
•

Zoo
m-vy,
•

AU
TO-v y.
Visningen uppdateras omedelbart till den valda
typen av vy.
Funktionens status sparas inte när tändningen
s l å s av.
Funktionsprincip
Med Parkeringsvy 2 rekonstrueras vyn via de
två kamerorna, såväl vid körning framåt som
vid backning.
När funktionen är aktiverad är det möjligt att
någon av vyn uppifrån inte visas. Om systemet
aktiveras när bilen redan har körts kan vyn
uppifrån visas fullständigt. En eller två kameror används för att detektera
omgivningen medan bilen körs med låg
hastighet
En bild av bilen och dess närområde ovanifrån
skapas i realtid medan du utför manövern.
Med hjälp av denna bild blir det lättare att
parkera bilen rakt och se alla hinder i närheten.
Bilden raderas automatiskt om bilen står
parkerad för länge.
6
Körning

180

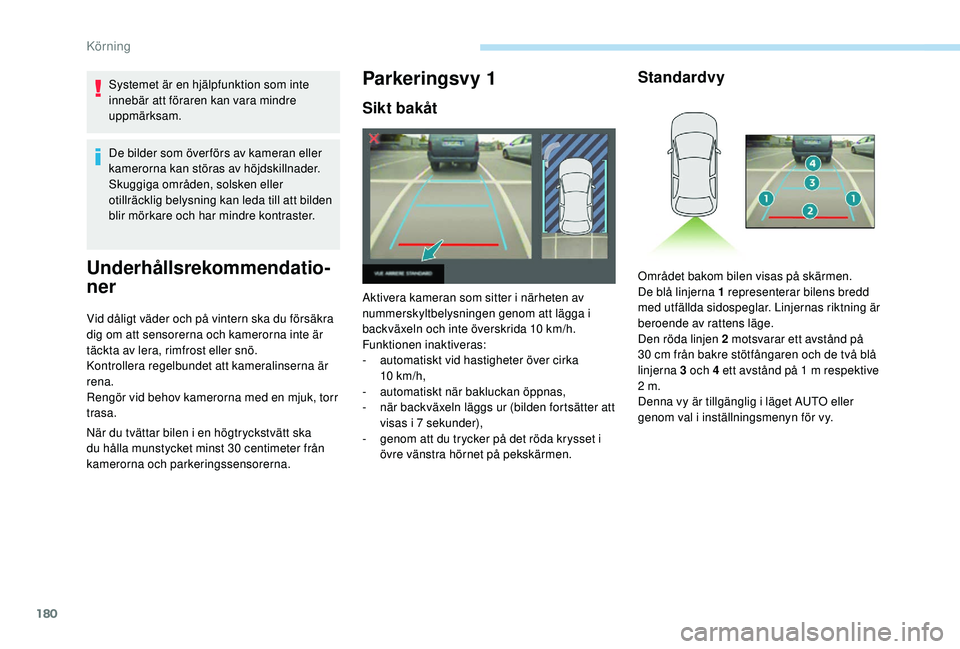

Systemet är en hjälpfunktion som inte
innebär att föraren kan vara mindre
uppmärksam.
De bilder som över förs av kameran eller
kamerorna kan störas av höjdskillnader.
Skuggiga områden, solsken eller
otillräcklig belysning kan leda till att bilden
blir mörkare och har mindre kontraster.
Underhållsrekommendatio-
ner
Vid dåligt väder och på vintern ska du försäkra
dig om att sensorerna och kamerorna inte är
täckta av lera, rimfrost eller snö.
Kontrollera regelbundet att kameralinserna är
rena.
Rengör vid behov kamerorna med en mjuk, torr
trasa.
När du tvättar bilen i en högtryckstvätt ska
du hålla munstycket minst 30 centimeter från
kamerorna och parkeringssensorerna.
Parkeringsvy 1
Sikt bakåt
Aktivera kameran som sitter i närheten av
nummerskyltbelysningen genom att lägga i
backväxeln och inte överskrida 10
km/h.
Funktionen inaktiveras:
-

a
utomatiskt vid hastigheter över cirka
10


km/h,
-
a

utomatiskt när bakluckan öppnas,
-

n
är backväxeln läggs ur (bilden fortsätter att
visas i 7 sekunder),
-

g
enom att du trycker på det röda krysset i
övre vänstra hörnet på pekskärmen.
Standardvy
Området bakom bilen visas på skärmen.
De blå linjerna 1 representerar bilens bredd
med utfällda sidospeglar. Linjernas riktning är
beroende av rattens läge.
Den röda linjen 2 motsvarar ett avstånd på
30 cm från bakre stötfångaren och de två blå
linjerna 3 och 4 ett avstånd på 1 m respektive
2 m.
Denna vy är tillgänglig i läget AUTO eller
genom val i inställningsmenyn för vy.
Körning

181

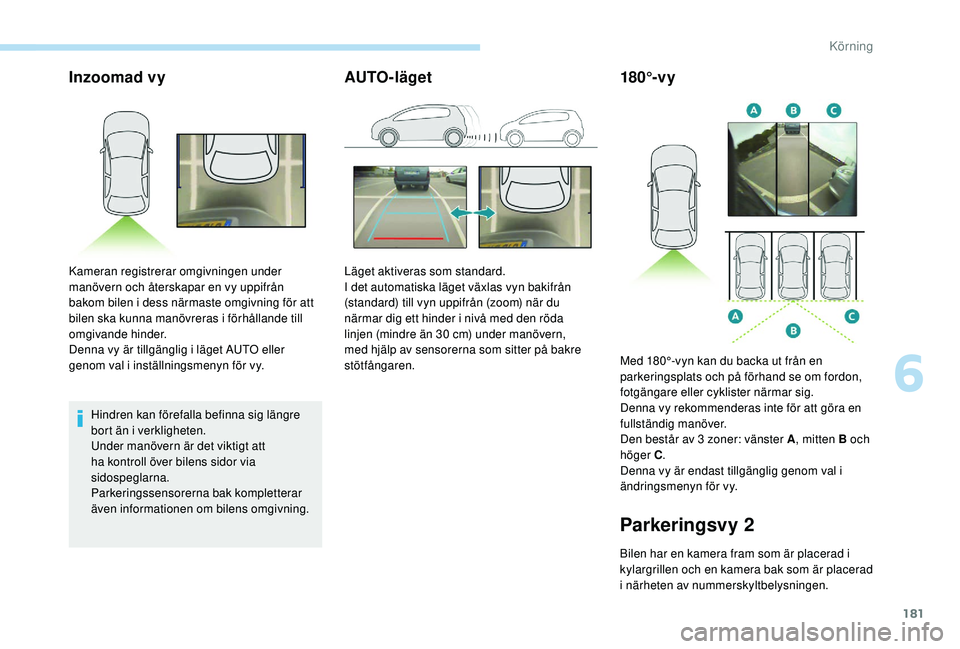

Inzoomad vy
Hindren kan förefalla befinna sig längre
bort än i verkligheten.
Under manövern är det viktigt att
ha kontroll över bilens sidor via
sidospeglarna.
Parkeringssensorerna bak kompletterar
även informationen om bilens omgivning.
AUTO-läget
Kameran registrerar omgivningen under
manövern och återskapar en vy uppifrån
bakom bilen i dess närmaste omgivning för att
bilen ska kunna manövreras i förhållande till
omgivande hinder.
Denna vy är tillgänglig i läget AUTO eller
genom val i inställningsmenyn för vy.Läget aktiveras som standard.
I det automatiska läget växlas vyn bakifrån
(standard) till vyn uppifrån (zoom) när du
närmar dig ett hinder i nivå med den röda
linjen (mindre än 30 cm) under manövern,
med hjälp av sensorerna som sitter på bakre
stötfångaren.
180°-v y
Parkeringsvy 2
Bilen har en kamera fram som är placerad i
kylargrillen och en kamera bak som är placerad
i närheten av nummerskyltbelysningen.Med 180°-vyn kan du backa ut från en
parkeringsplats och på förhand se om fordon,
fotgängare eller cyklister närmar sig.
Denna vy rekommenderas inte för att göra en
fullständig manöver.
Den består av 3 zoner: vänster A
, mitten B och
höger C .
Denna vy är endast tillgänglig genom val i
ändringsmenyn för vy.
6
Körning

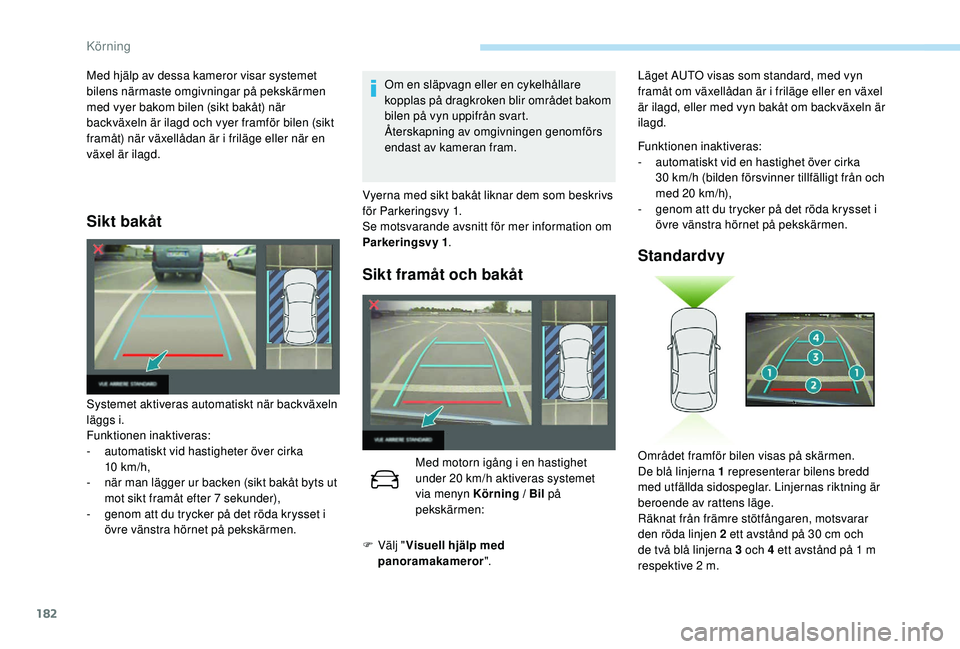

182
Sikt bakåt
Om en släpvagn eller en cykelhållare
kopplas på dragkroken blir området bakom
bilen på vyn uppifrån svart.
Återskapning av omgivningen genomförs
endast av kameran fram.
Systemet aktiveras automatiskt när backväxeln
läggs i.
Funktionen inaktiveras:
-

a

utomatiskt vid hastigheter över cirka
10


km/h,
-

n

är man lägger ur backen (sikt bakåt byts ut
mot sikt framåt efter 7 sekunder),
-

g

enom att du trycker på det röda krysset i
övre vänstra hörnet på pekskärmen. Vyerna med sikt bakåt liknar dem som beskrivs
för Parkeringsvy 1.
Se motsvarande avsnitt för mer information om
Parkeringsvy 1
.
Sikt framåt och bakåt
Med motorn igång i en hastighet
under 20
km/h aktiveras systemet
via menyn Körning / Bil på
pekskärmen:
Med hjälp av dessa kameror visar systemet
bilens närmaste omgivningar på pekskärmen
med vyer bakom bilen (sikt bakåt) när
backväxeln är ilagd och vyer framför bilen (sikt
framåt) när växellådan är i friläge eller när en
växel är ilagd.
F

Välj " Visuell hjälp med
panoramakameror ". Funktionen inaktiveras:
-

a
utomatiskt vid en hastighet över cirka
30 km/h (bilden försvinner tillfälligt från och
med 20 km/h),
-
g
enom att du trycker på det röda krysset i
övre vänstra hörnet på pekskärmen.
Standardvy
Området framför bilen visas på skärmen.
De blå linjerna 1 representerar bilens bredd
med utfällda sidospeglar. Linjernas riktning är
beroende av rattens läge.
Räknat från främre stötfångaren, motsvarar
den röda linjen 2 ett avstånd på 30 cm och
de två blå linjerna 3 och 4 ett avstånd på 1 m
respektive 2 m.
Läget AUTO visas som standard, med vyn
framåt om växellådan är i friläge eller en växel
är ilagd, eller med vyn bakåt om backväxeln är
ilagd.
Körning

183

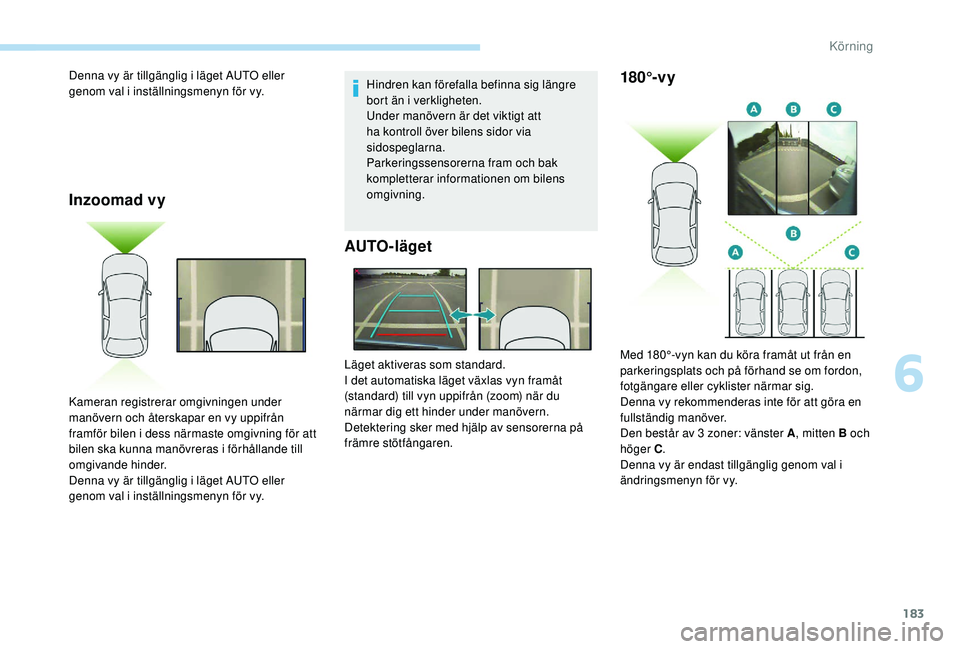

Inzoomad vy
Hindren kan förefalla befinna sig längre
bort än i verkligheten.
Under manövern är det viktigt att
ha kontroll över bilens sidor via
sidospeglarna.
Parkeringssensorerna fram och bak
kompletterar informationen om bilens
omgivning.
AUTO-läget
Denna vy är tillgänglig i läget AUTO eller
genom val i inställningsmenyn för vy.
Kameran registrerar omgivningen under
manövern och återskapar en vy uppifrån
framför bilen i dess närmaste omgivning för att
bilen ska kunna manövreras i förhållande till
omgivande hinder.
Denna vy är tillgänglig i läget AUTO eller
genom val i inställningsmenyn för vy.Läget aktiveras som standard.
I det automatiska läget växlas vyn framåt
(standard) till vyn uppifrån (zoom) när du
närmar dig ett hinder under manövern.
Detektering sker med hjälp av sensorerna på
främre stötfångaren.180°-v y
Med 180°-vyn kan du köra framåt ut från en
parkeringsplats och på förhand se om fordon,
fotgängare eller cyklister närmar sig.
Denna vy rekommenderas inte för att göra en
fullständig manöver.
Den består av 3 zoner: vänster A
, mitten B och
höger C .
Denna vy är endast tillgänglig genom val i
ändringsmenyn för vy.
6
Körning

184

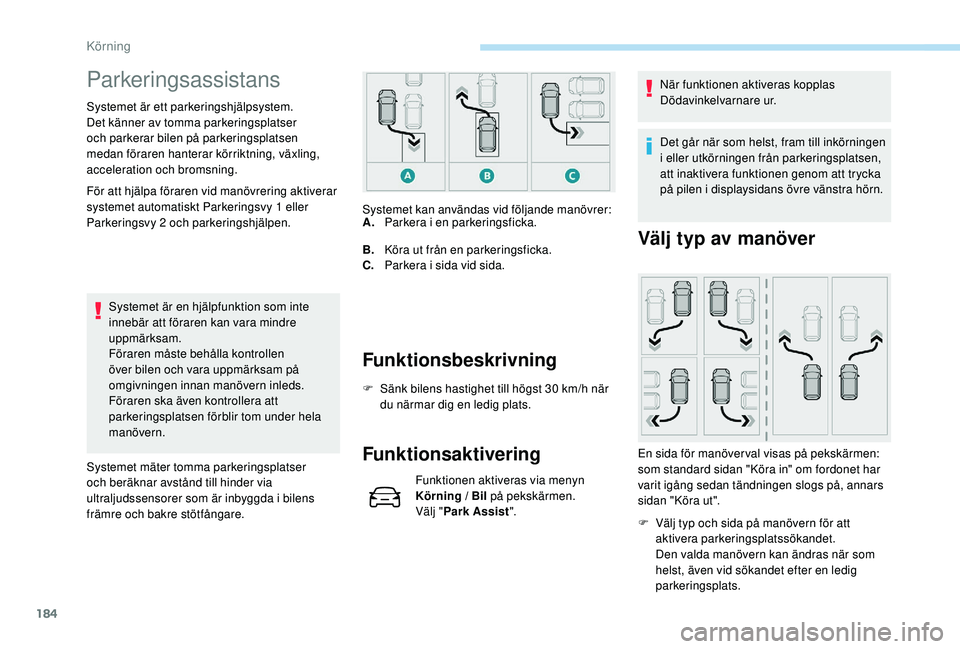

Parkeringsassistans
Systemet är ett parkeringshjälpsystem.
Det känner av tomma parkeringsplatser
och parkerar bilen på parkeringsplatsen
medan föraren hanterar körriktning, växling,
acceleration och bromsning.
För att hjälpa föraren vid manövrering aktiverar
systemet automatiskt Parkeringsvy 1 eller
Parkeringsvy 2 och parkeringshjälpen.Systemet är en hjälpfunktion som inte
innebär att föraren kan vara mindre
uppmärksam.
Föraren måste behålla kontrollen
över bilen och vara uppmärksam på
omgivningen innan manövern inleds.
Föraren ska även kontrollera att
parkeringsplatsen förblir tom under hela
manövern.
Systemet mäter tomma parkeringsplatser
och beräknar avstånd till hinder via
ultraljudssensorer som är inbyggda i bilens
främre och bakre stötfångare. Systemet kan användas vid följande manövrer:
A.
Parkera i en parkeringsficka.
Funktionsbeskrivning
B.Köra ut från en parkeringsficka.
C. Parkera i sida vid sida.
F

S
änk bilens hastighet till högst 30 km/h när
du närmar dig en ledig plats.
Funktionsaktivering
Funktionen aktiveras via menyn
Körning / Bil på pekskärmen.
Välj " Park Assist ". När funktionen aktiveras kopplas
Dödavinkelvarnare ur.
Det går när som helst, fram till inkörningen
i eller utkörningen från parkeringsplatsen,
att inaktivera funktionen genom att trycka
på pilen i displaysidans övre vänstra hörn.
Välj typ av manöver
En sida för manöver val visas på pekskärmen:
som standard sidan "Köra in" om fordonet har
varit igång sedan tändningen slogs på, annars
sidan "Köra ut".F

V
älj typ och sida på manövern för att
aktivera parkeringsplatssökandet.
Den valda manövern kan ändras när som
helst, även vid sökandet efter en ledig
parkeringsplats.
Körning

185

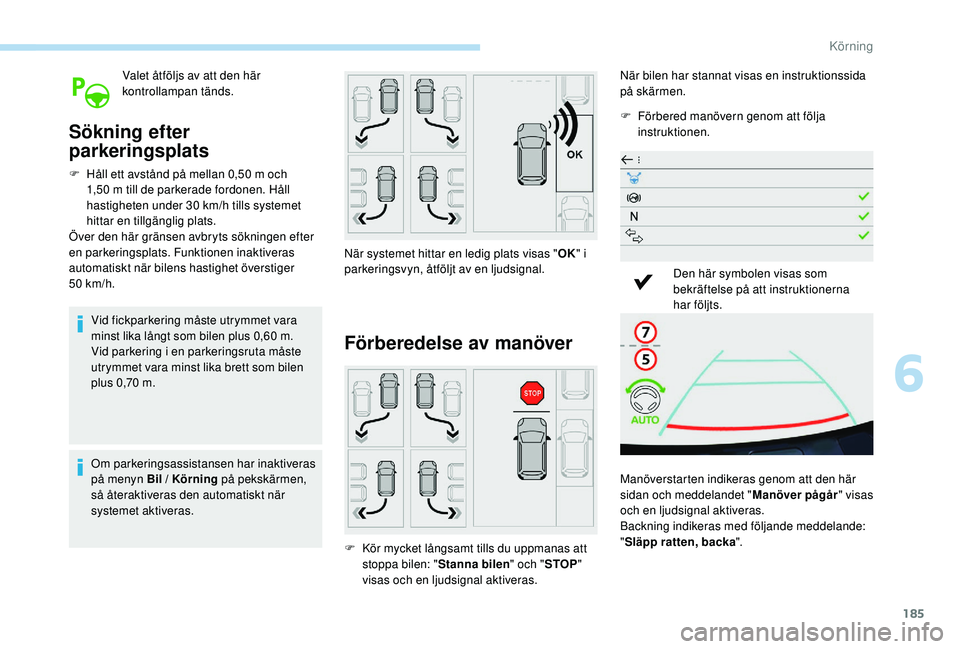

Valet åtföljs av att den här
kontrollampan tänds.
Sökning efter
parkeringsplats
F Håll ett avstånd på mellan 0,50 m och 1,50 m till de parkerade fordonen. Håll
hastigheten under 30 km/h tills systemet
hittar en tillgänglig plats.
Över den här gränsen avbryts sökningen efter
en parkeringsplats. Funktionen inaktiveras
automatiskt när bilens hastighet överstiger
50


km/h.Vid fickparkering måste utrymmet vara
minst lika långt som bilen plus 0,60 m.
Vid parkering i en parkeringsruta måste
utrymmet vara minst lika brett som bilen
plus 0,70 m.
Om parkeringsassistansen har inaktiveras
på menyn Bil / Körning på pekskärmen,
så återaktiveras den automatiskt när
systemet aktiveras. När systemet hittar en ledig plats visas "
OK" i
parkeringsvyn, åtföljt av en ljudsignal.
Förberedelse av manöver
F Kör mycket långsamt tills du uppmanas att stoppa bilen: " Stanna bilen" och "STOP"
visas och en ljudsignal aktiveras. När bilen har stannat visas en instruktionssida
på skärmen.
F

F
örbered manövern genom att följa
instruktionen.
Den här symbolen visas som
bekräftelse på att instruktionerna
har följts.
Manöverstarten indikeras genom att den här
sidan och meddelandet " Manöver pågår" visas
och en ljudsignal aktiveras.
Backning indikeras med följande meddelande:
" Släpp ratten, backa ".
6
Körning

186
7
5

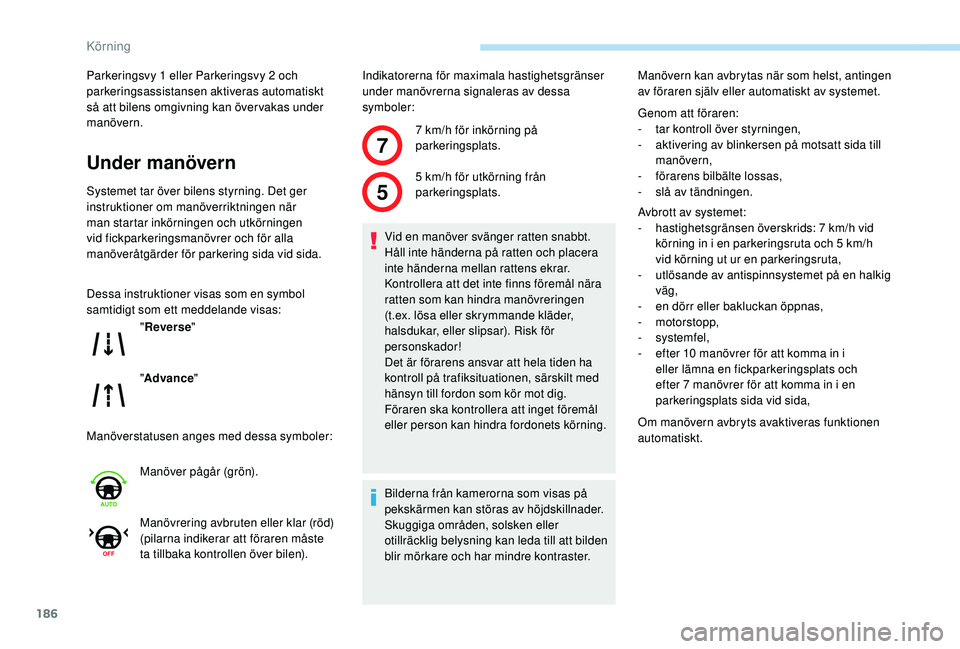

Parkeringsvy 1 eller Parkeringsvy 2 och
parkeringsassistansen aktiveras automatiskt
så att bilens omgivning kan över vakas under
manövern.
Under manövern
Systemet tar över bilens styrning. Det ger
instruktioner om manöverriktningen när
man startar inkörningen och utkörningen
vid fickparkeringsmanövrer och för alla
manöveråtgärder för parkering sida vid sida.
Dessa instruktioner visas som en symbol
samtidigt som ett meddelande visas:
Manöverstatusen anges med dessa symboler:Indikatorerna för maximala hastighetsgränser
under manövrerna signaleras av dessa
symboler:
" Reverse "
" Advance "
Manöver pågår (grön).
Manövrering avbruten eller klar (röd)
(pilarna indikerar att föraren måste
ta tillbaka kontrollen över bilen). 7
km/h för inkörning på
parkeringsplats.
5 km/h för utkörning från
parkeringsplats.
Vid en manöver svänger ratten snabbt.
Håll inte händerna på ratten och placera
inte händerna mellan rattens ekrar.
Kontrollera att det inte finns föremål nära
ratten som kan hindra manövreringen
(t.ex. lösa eller skrymmande kläder,
halsdukar, eller slipsar). Risk för
personskador!
Det är förarens ansvar att hela tiden ha
kontroll på trafiksituationen, särskilt med
hänsyn till fordon som kör mot dig.
Föraren ska kontrollera att inget föremål
eller person kan hindra fordonets körning.
Bilderna från kamerorna som visas på
pekskärmen kan störas av höjdskillnader.
Skuggiga områden, solsken eller
otillräcklig belysning kan leda till att bilden
blir mörkare och har mindre kontraster. Manövern kan avbrytas när som helst, antingen
av föraren själv eller automatiskt av systemet.
Genom att föraren:
-

t
ar kontroll över styrningen,
-
a
ktivering av blinkersen på motsatt sida till
manövern,
- f örarens bilbälte lossas,
- sl å av tändningen.
Avbrott av systemet:
-

h
astighetsgränsen överskrids: 7 km/h vid
körning in i en parkeringsruta och 5
km/h
vid körning ut ur en parkeringsruta,
-

u
tlösande av antispinnsystemet på en halkig
väg,
-

e
n dörr eller bakluckan öppnas,
-


motorstopp,
-
systemfel,
-

e
fter 10 manövrer för att komma in i
eller lämna en fickparkeringsplats och
efter 7 manövrer för att komma in i en
parkeringsplats sida vid sida,
Om manövern avbryts avaktiveras funktionen
automatiskt.
Körning

187

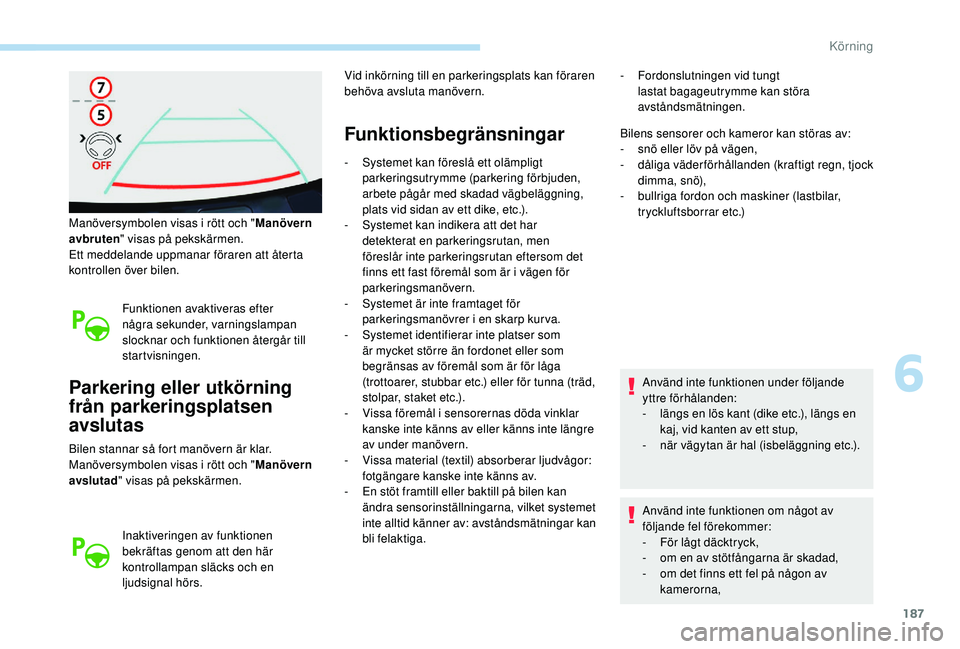

Manöversymbolen visas i rött och "Manövern
avbruten " visas på pekskärmen.
Ett meddelande uppmanar föraren att återta
kontrollen över bilen.
Funktionen avaktiveras efter
några sekunder, varningslampan
slocknar och funktionen återgår till
startvisningen.
Parkering eller utkörning
från parkeringsplatsen
avslutas
Bilen stannar så fort manövern är klar.
Manöversymbolen visas i rött och " Manövern
avslutad " visas på pekskärmen.
Inaktiveringen av funktionen
bekräftas genom att den här
kontrollampan släcks och en
ljudsignal hörs. Vid inkörning till en parkeringsplats kan föraren
behöva avsluta manövern.
Funktionsbegränsningar
- Systemet kan föreslå ett olämpligt
parkeringsutrymme (parkering förbjuden,
arbete pågår med skadad vägbeläggning,
plats vid sidan av ett dike, etc.).
-

S
ystemet kan indikera att det har
detekterat en parkeringsrutan, men
föreslår inte parkeringsrutan eftersom det
finns ett fast föremål som är i vägen för
parkeringsmanövern.
-

S
ystemet är inte framtaget för
parkeringsmanövrer i en skarp kurva.
-

S
ystemet identifierar inte platser som
är mycket större än fordonet eller som
begränsas av föremål som är för låga
(trottoarer, stubbar etc.) eller för tunna (träd,
stolpar, staket etc.).
-

V
issa föremål i sensorernas döda vinklar
kanske inte känns av eller känns inte längre
av under manövern.
-

V
issa material (textil) absorberar ljudvågor:
fotgängare kanske inte känns av.
-

E
n stöt framtill eller baktill på bilen kan
ändra sensorinställningarna, vilket systemet
inte alltid känner av: avståndsmätningar kan
bli felaktiga. -
F

ordonslutningen vid tungt
lastat bagageutrymme kan störa
avståndsmätningen.
Bilens sensorer och kameror kan störas av:
- s nö eller löv på vägen,
- dål iga väderförhållanden (kraftigt regn, tjock
dimma, snö),
-
bu

llriga fordon och maskiner (lastbilar,
tryckluftsborrar etc.)
Använd inte funktionen under följande
yttre förhålanden:
-

l
ängs en lös kant (dike etc.), längs en
kaj, vid kanten av ett stup,
-
när

vägytan är hal (isbeläggning etc.).
Använd inte funktionen om något av
följande fel förekommer:
-

F
ör lågt däcktryck,
-

o
m en av stötfångarna är skadad,
-

o
m det finns ett fel på någon av
kamerorna,
6
Körning

188
Använd inte funktionen om något av
följande förekommer:
-
n
är du fraktar ett föremål som sticker
ut utanför bilen (stege på taket,
cykelhållare baktill etc.).
-

m
ed en icke godkänd dragkrok på
plats,
-

v
id körning med snökedjor,
-
vi

d körning med provisoriskt reservhjul,
-

n
är de monterade hjulen skiljer sig från
de ursprungliga,
-

e
fter modifiering av en eller båda
stötfångarna (extraskydd etc.),
-
O

m sensorerna har reparerats utanför
PEUGEOT-verkstadsnätverket.
-

m
ed sensorer som inte är godkända för
din bil,
Underhållsrekommendatio -
ner Funktionsfel
När funktionen inte är aktiverad
blinkar denna kontrollampa tillfälligt
och en ljudsignal aktiveras för att
indikera ett systemfel.
Om felet uppstår när systemet används släcks
varningslampan. Funktionen inaktiveras
om felfunktionen i
parkeringssensorerna, som
indikeras genom att denna
varningslampa tänds, uppstår under
användning.
Vid funktionsfel ska du låta en PEUGEOT-
återförsäljare eller en annan kvalificerad
verkstad kontrollera systemet. Vid en felfunktion i servostyrningen
tänds denna varningslampa
på instrumentpanelen och ett
varningsmeddelande visas.
Stanna bilen så fort du kan på ett säkert sätt.
Kontakta en PEUGEOT-åter försäljare eller en
annan kvalificerad verkstad.
-

K

ontrollera att sensorerna och kamerorna
är rena.
Rengör vid behov kameralinserna med en
mjuk, torr trasa.
-

V

id högtryckstvätt ska strålen hållas minst
30 cm från sensorerna och kamerorna.
-

S

e till att sensorerna och kamerorna inte är
täckta av lera eller snö vid dåligt väder eller
på vintern.
Full Parkeringsassistans
Systemet ger aktiv hjälp vid parkering genom
att mäta upp parkeringsplatsen och styra in
bilen på parkeringsplatsen utan ingripande från
föraren.
I kombination med automatlåda EAT8 styr
systemet styrning, acceleration, körriktning och
bromsar.
För att hjälpa föraren att över vaka
manövreringen aktiverar systemet automatiskt
Parkeringsvy 1 eller Parkeringsvy 2 och
parkeringssensorerna.
Körning
