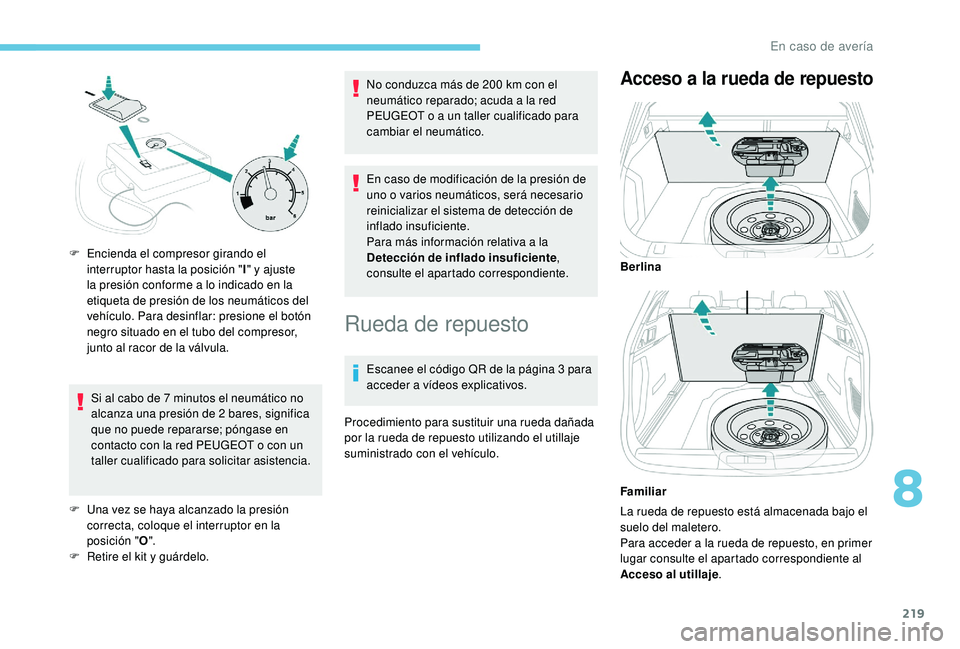

219
Si al cabo de 7 minutos el neumático no
alcanza una presión de 2 bares, significa
que no puede repararse; póngase en
contacto con la red PEUGEOT o con un
taller cualificado para solicitar asistencia.
F

U
na vez se haya alcanzado la presión
correcta, coloque el interruptor en la
posición " O".
F

R
etire el kit y guárdelo. No conduzca más de 200
km con el
neumático reparado; acuda a la red
PEUGEOT o a un taller cualificado para
cambiar el neumático.
En caso de modificación de la presión de
uno o varios neumáticos, será necesario
reinicializar el sistema de detección de
inflado insuficiente.
Para más información relativa a la
Detección de inflado insuficiente ,
consulte el apartado correspondiente.
Rueda de repuesto
Escanee el código QR de la página 3 para
acceder a vídeos explicativos.
Procedimiento para sustituir una rueda dañada
por la rueda de repuesto utilizando el utillaje
suministrado con el vehículo.
Acceso a la rueda de repuesto
La rueda de repuesto está almacenada bajo el
suelo del maletero.
Para acceder a la rueda de repuesto, en primer
lugar consulte el apartado correspondiente al
Acceso al utillaje .
F

E

ncienda el compresor girando el
interruptor hasta la posición " I" y ajuste
la presión conforme a lo indicado en la
etiqueta de presión de los neumáticos del
vehículo. Para desinflar: presione el botón
negro situado en el tubo del compresor,
junto al racor de la válvula. Berlina
Familiar
8
En caso de avería

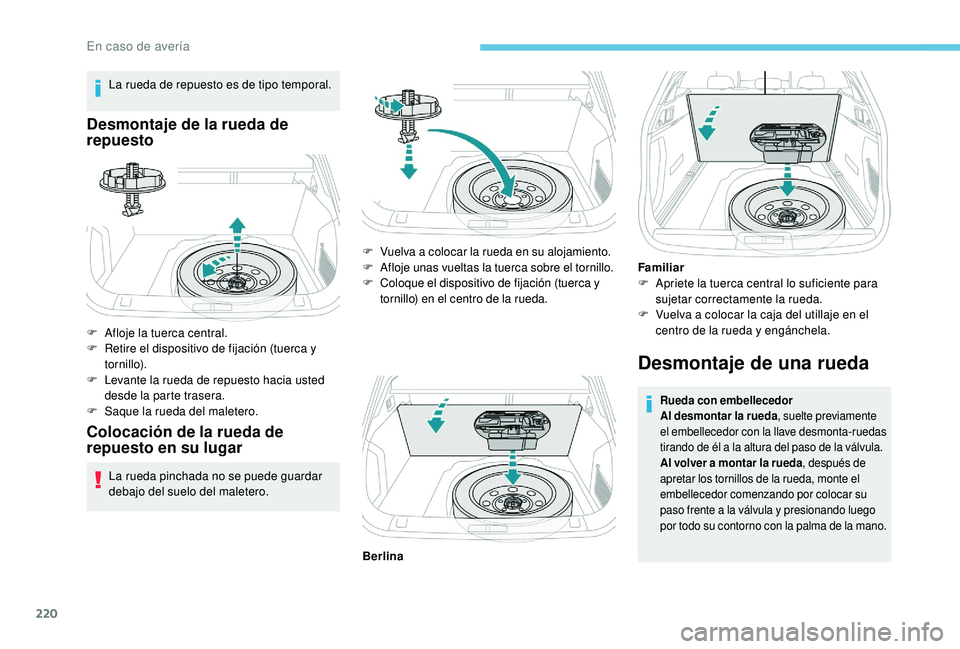

220
La rueda de repuesto es de tipo temporal.
Desmontaje de la rueda de
repuesto
F Afloje la tuerca central.
F R etire el dispositivo de fijación (tuerca y
to r ni l l o).
F

L
evante la rueda de repuesto hacia usted
desde la parte trasera.
F

S
aque la rueda del maletero.
Colocación de la rueda de
repuesto en su lugar
La rueda pinchada no se puede guardar
debajo del suelo del maletero.
Desmontaje de una rueda
Rueda con embellecedor
Al desmontar la rueda , suelte previamente
el embellecedor con la llave desmonta-ruedas
tirando de él a la altura del paso de la válvula.
Al volver a montar la rueda , después de
apretar los tornillos de la rueda, monte el
embellecedor comenzando por colocar su
paso frente a la válvula y presionando luego
por todo su contorno con la palma de la mano.
F Vuelva a colocar la rueda en su alojamiento.
F A floje unas vueltas la tuerca sobre el tornillo.
F
C

oloque el dispositivo de fijación (tuerca y
tornillo) en el centro de la rueda. Familiar
F

A
priete la tuerca central lo suficiente para
sujetar correctamente la rueda.
F

V
uelva a colocar la caja del utillaje en el
centro de la rueda y engánchela.
Berlina
En caso de avería

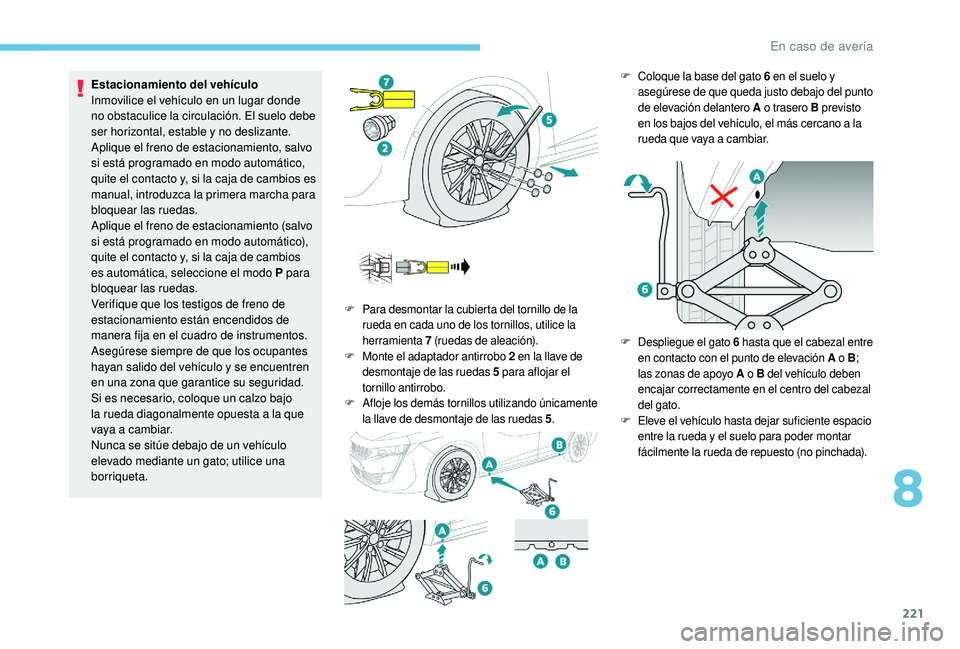

221
Estacionamiento del vehículo
Inmovilice el vehículo en un lugar donde
no obstaculice la circulación. El suelo debe
ser horizontal, estable y no deslizante.
Aplique el freno de estacionamiento, salvo
si está programado en modo automático,
quite el contacto y, si la caja de cambios es
manual, introduzca la primera marcha para
bloquear las ruedas.
Aplique el freno de estacionamiento (salvo
si está programado en modo automático),
quite el contacto y, si la caja de cambios
es automática, seleccione el modo P para
bloquear las ruedas.
Verifique que los testigos de freno de
estacionamiento están encendidos de
manera fija en el cuadro de instrumentos.
Asegúrese siempre de que los ocupantes
hayan salido del vehículo y se encuentren
en una zona que garantice su seguridad.
Si es necesario, coloque un calzo bajo
la rueda diagonalmente opuesta a la que
vaya a cambiar.
Nunca se sitúe debajo de un vehículo
elevado mediante un gato; utilice una
borriqueta.
F Para desmontar la cubierta del tornillo de la rueda en cada uno de los tornillos, utilice la
herramienta 7 (ruedas de aleación).
F
M

onte el adaptador antirrobo 2 en la llave de
desmontaje de las ruedas 5 para aflojar el
tornillo antirrobo.
F
A

floje los demás tornillos utilizando únicamente
la llave de desmontaje de las ruedas 5 .F
C

oloque la base del gato 6
en el suelo y
asegúrese de que queda justo debajo del punto
de elevación delantero A o trasero B previsto
en los bajos del vehículo, el más cercano a la
rueda que vaya a cambiar.
F
D
espliegue el gato 6 hasta que el cabezal entre
en contacto con el punto de elevación A o B;
las zonas de apoyo A o B del vehículo deben
encajar correctamente en el centro del cabezal
del gato.
F
E

leve el vehículo hasta dejar suficiente espacio
entre la rueda y el suelo para poder montar
fácilmente la rueda de repuesto (no pinchada).
8
En caso de avería

222
Compruebe que el gato está colocado de forma
estable. Sobre un suelo deslizante o blando, el
gato podría desplazarse o caerse y provocarle
lesiones.
Coloque el gato únicamente en uno de los
puntos de elevación A o B de debajo del
vehículo, asegurándose de que el cabezal
del gato está correctamente centrado bajo
la super ficie de apoyo del vehículo. En caso
contrario, podría causar daños en el vehículo y/o
el gato podría hundirse, provocándole lesiones.

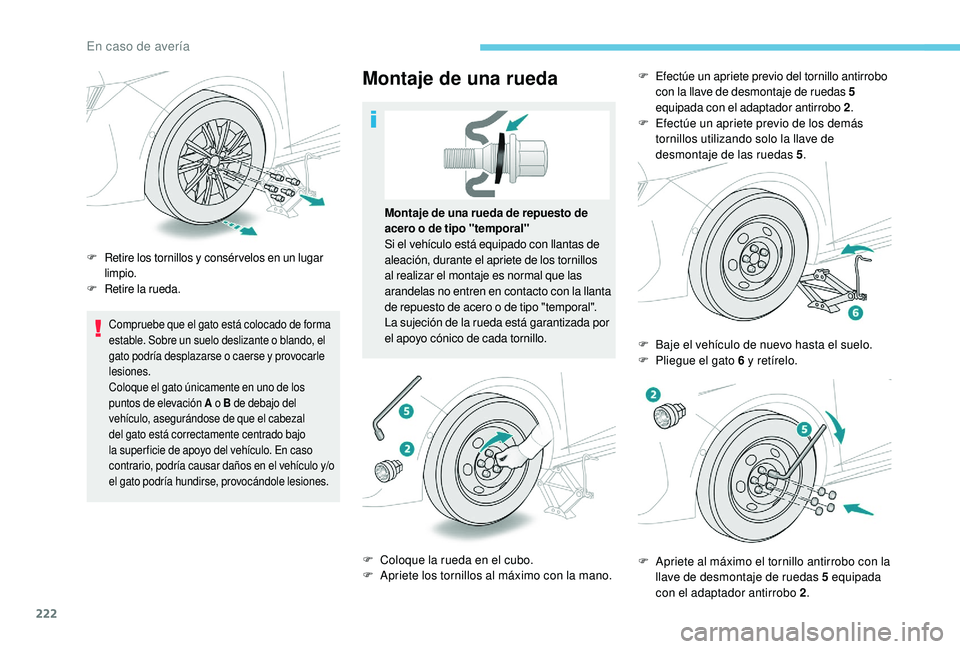

Montaje de una rueda
F Retire los tornillos y consérvelos en un lugar limpio.
F
R

etire la rueda.
Montaje de una rueda de repuesto de
acero o de tipo "temporal"
Si el vehículo está equipado con llantas de
aleación, durante el apriete de los tornillos
al realizar el montaje es normal que las
arandelas no entren en contacto con la llanta
de repuesto de acero o de tipo "temporal".
La sujeción de la rueda está garantizada por
el apoyo cónico de cada tornillo.
F Coloque la rueda en el cubo.
F A priete los tornillos al máximo con la mano. F
E

fectúe un apriete previo del tornillo antirrobo
con la llave de desmontaje de ruedas 5
equipada con el adaptador antirrobo 2 .
F
E
fectúe un apriete previo de los demás
tornillos utilizando solo la llave de
desmontaje de las ruedas 5 .
F
B
aje el vehículo de nuevo hasta el suelo.
F
P
liegue el gato 6 y retírelo.
F A priete al máximo el tornillo antirrobo con la
llave de desmontaje de ruedas 5 equipada
con el adaptador antirrobo 2 .
En caso de avería

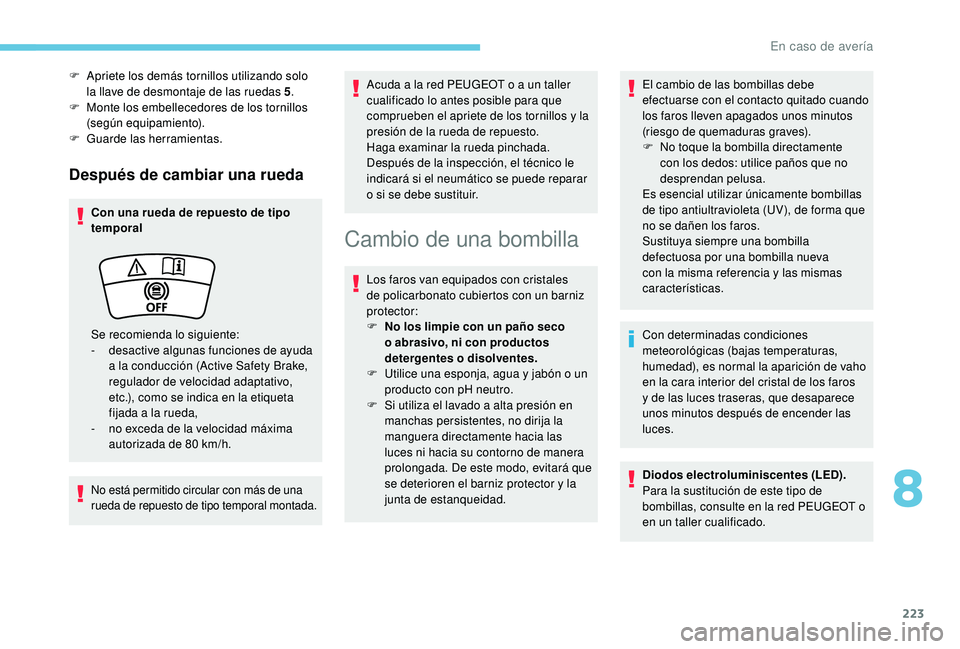

223
Después de cambiar una rueda
Con una rueda de repuesto de tipo
temporal
No está permitido circular con más de una
rueda de repuesto de tipo temporal montada.
Acuda a la red PEUGEOT o a un taller
cualificado lo antes posible para que
comprueben el apriete de los tornillos y la
presión de la rueda de repuesto.
Haga examinar la rueda pinchada.
Después de la inspección, el técnico le
indicará si el neumático se puede reparar
o si se debe sustituir.
Cambio de una bombilla
Los faros van equipados con cristales
de policarbonato cubiertos con un barniz
protector:
F
N
o los limpie con un paño seco
o abrasivo, ni con productos
detergentes o disolventes.
F

U
tilice una esponja, agua y jabón o un
producto con pH neutro.
F

S
i utiliza el lavado a alta presión en
manchas persistentes, no dirija la
manguera directamente hacia las
luces ni hacia su contorno de manera
prolongada. De este modo, evitará que
se deterioren el barniz protector y la
junta de estanqueidad. El cambio de las bombillas debe
efectuarse con el contacto quitado cuando
los faros lleven apagados unos minutos
(riesgo de quemaduras graves).
F

N
o toque la bombilla directamente
con los dedos: utilice paños que no
desprendan pelusa.
Es esencial utilizar únicamente bombillas
de tipo antiultravioleta (UV), de forma que
no se dañen los faros.
Sustituya siempre una bombilla
defectuosa por una bombilla nueva
con la misma referencia y las mismas
características.
Con determinadas condiciones
meteorológicas (bajas temperaturas,
humedad), es normal la aparición de vaho
en la cara interior del cristal de los faros
y de las luces traseras, que desaparece
unos minutos después de encender las
luces.
Diodos electroluminiscentes (LED).
Para la sustitución de este tipo de
bombillas, consulte en la red PEUGEOT o
en un taller cualificado.
F

A

priete los demás tornillos utilizando solo
la

llave de desmontaje de las ruedas 5
.
F

M

onte los embellecedores de los tornillos
(según equipamiento).
F

G

uarde las herramientas.
Se recomienda lo siguiente:
-

d

esactive algunas funciones de ayuda
a la conducción (Active Safety Brake,
regulador de velocidad adaptativo,
etc.), como se indica en la etiqueta
fijada a la rueda,
-

n

o exceda de la velocidad máxima
autorizada de 80

km/h.
8
En caso de avería

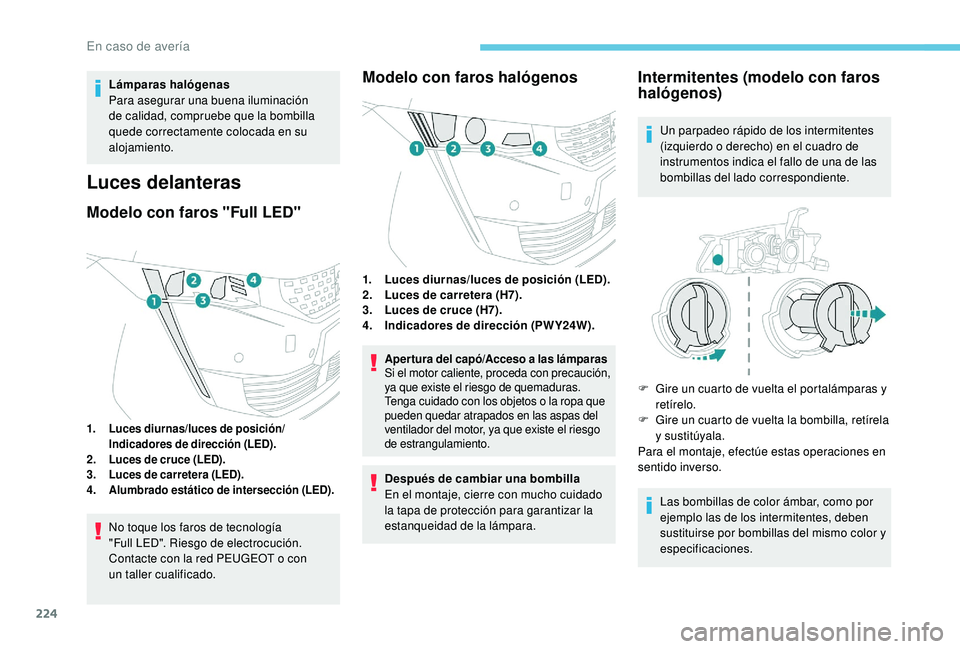

224
Lámparas halógenas
Para asegurar una buena iluminación
de calidad, compruebe que la bombilla
quede correctamente colocada en su
alojamiento.
Luces delanteras
Modelo con faros "Full LED"
1.Luces diurnas/luces de posición/
Indicadores de dirección (LED).
2. Luces de cruce (LED).
3. Luces de carretera (LED).
4. Alumbrado estático de intersección (LED).
No toque los faros de tecnología
"Full
LED". Riesgo de electrocución.
Contacte con la red PEUGEOT o con
un


taller cualificado.
Modelo con faros halógenos
1. Luces diurnas/luces de posición (LED).
2. Luces de carretera (H7).
3. Luces de cruce (H7).
4. Indicadores de dirección (PWY24W).
Apertura del capó/Acceso a las lámparas
Si el motor caliente, proceda con precaución,
ya que existe el riesgo de quemaduras.
Tenga cuidado con los objetos o la ropa que
pueden quedar atrapados en las aspas del
ventilador del motor, ya que existe el riesgo
de estrangulamiento.
Después de cambiar una bombilla
En el montaje, cierre con mucho cuidado
la tapa de protección para garantizar la
estanqueidad de la lámpara.
Intermitentes (modelo con faros
halógenos)
Un parpadeo rápido de los intermitentes
(izquierdo o derecho) en el cuadro de
instrumentos indica el fallo de una de las
bombillas del lado correspondiente.
F

G
ire un cuarto de vuelta el portalámparas y
retírelo.
F

G
ire un cuarto de vuelta la bombilla, retírela
y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Las bombillas de color ámbar, como por
ejemplo las de los intermitentes, deben
sustituirse por bombillas del mismo color y
especificaciones.
En caso de avería

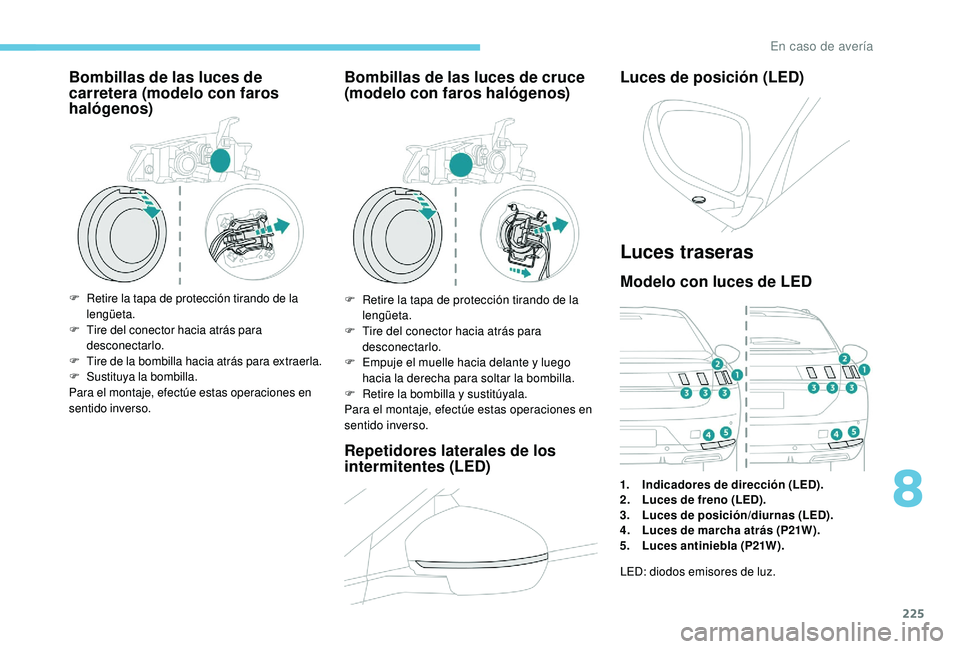

225
Bombillas de las luces de
carretera (modelo con faros
halógenos)
F Retire la tapa de protección tirando de la lengüeta.
F
T

ire del conector hacia atrás para
desconectarlo.
F
T

ire de la bombilla hacia atrás para extraerla.
F
S

ustituya la bombilla.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Bombillas de las luces de cruce
(modelo con faros halógenos)
F Retire la tapa de protección tirando de la lengüeta.
F

T
ire del conector hacia atrás para
desconectarlo.
F

E
mpuje el muelle hacia delante y luego
hacia la derecha para soltar la bombilla.
F

R
etire la bombilla y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Repetidores laterales de los
intermitentes (LED) Luces de posición (LED)
Luces traseras
Modelo con luces de LED
1.
Indicadores de dirección (LED).
2. Luces de freno (LED).
3. Luces de posición/diurnas (LED).
4. Luces de marcha atrás (P21W).
5. Luces antiniebla (P21W).
LED: diodos emisores de luz.
8
En caso de avería

226

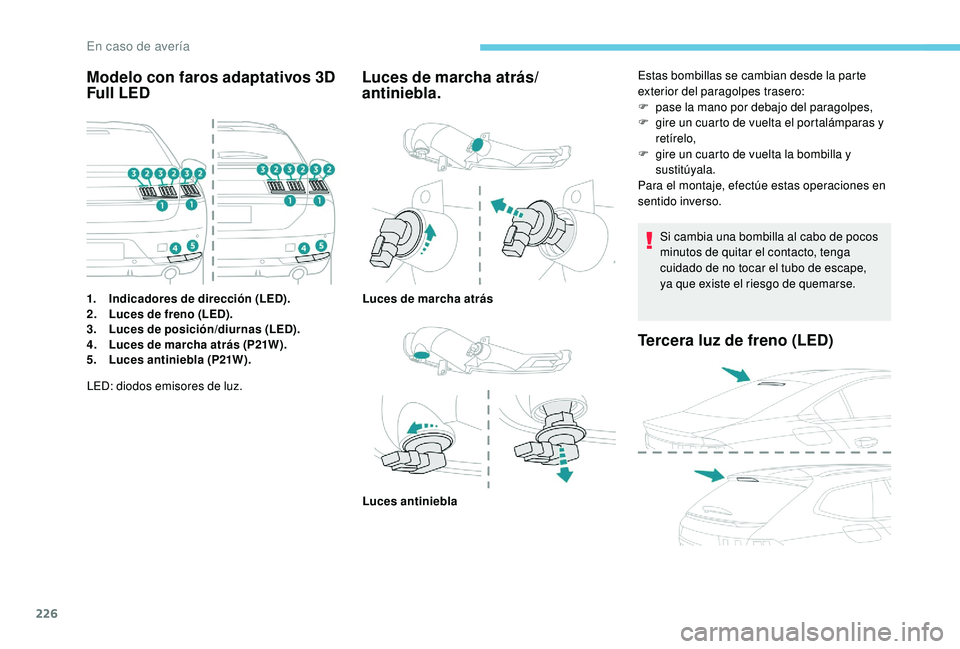

Modelo con faros adaptativos 3D
Full LED
1.Indicadores de dirección (LED).
2. Luces de freno (LED).
3. Luces de posición/diurnas (LED).
4. Luces de marcha atrás (P21W).
5. Luces antiniebla (P21W).
Luces de marcha atrás/
antiniebla.
LED: diodos emisores de luz. Estas bombillas se cambian desde la parte
exterior del paragolpes trasero:
F

pa
se la mano por debajo del paragolpes,
F
gir
e un cuarto de vuelta el portalámparas y
retírelo,
F
g
ire un cuarto de vuelta la bombilla y
sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Si cambia una bombilla al cabo de pocos
minutos de quitar el contacto, tenga
cuidado de no tocar el tubo de escape,
ya que existe el riesgo de quemarse.
Luces de marcha atrás
Luces antiniebla
Tercera luz de freno (LED)
En caso de avería

227

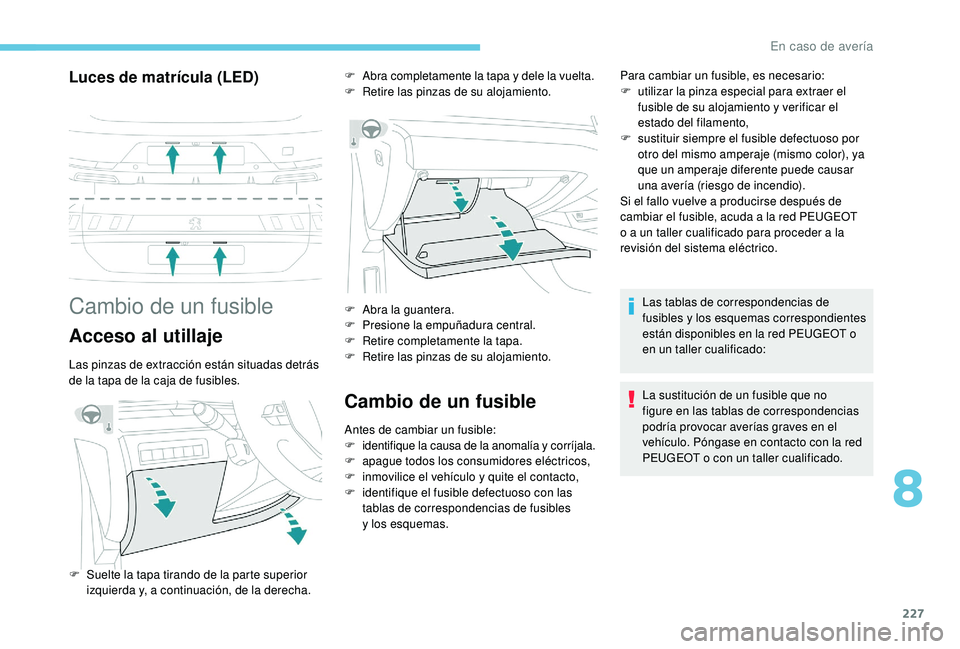

Luces de matrícula (LED)
Cambio de un fusible
Acceso al utillaje
Las pinzas de extracción están situadas detrás
de la tapa de la caja de fusibles.
Cambio de un fusible
Antes de cambiar un fusible:
F identifique la causa de la anomalía y corríjala.
F

a
pague todos los consumidores eléctricos,
F

i
nmovilice el vehículo y quite el contacto,
F

i
dentifique el fusible defectuoso con las
tablas de correspondencias de fusibles
y


los esquemas. Para cambiar un fusible, es necesario:
F

u
tilizar la pinza especial para extraer el
fusible de su alojamiento y verificar el
estado del filamento,
F
s
ustituir siempre el fusible defectuoso por
otro del mismo amperaje (mismo color), ya
que un amperaje diferente puede causar
una avería (riesgo de incendio).
Si el fallo vuelve a producirse después de
cambiar el fusible, acuda a la red PEUGEOT
o a un taller cualificado para proceder a la
revisión del sistema eléctrico.
F
A
bra completamente la tapa y dele la vuelta.
F
R
etire las pinzas de su alojamiento.
F

S

uelte la tapa tirando de la parte superior
izquierda y, a continuación, de la derecha. F

A
bra la guantera.
F
P
resione la empuñadura central.
F
R
etire completamente la tapa.
F
R
etire las pinzas de su alojamiento.
Las tablas de correspondencias de
fusibles y los esquemas correspondientes
están disponibles en la red PEUGEOT o
en un taller cualificado:
La sustitución de un fusible que no
figure en las tablas de correspondencias
podría provocar averías graves en el
vehículo. Póngase en contacto con la red
PEUGEOT o con un taller cualificado.
8
En caso de avería

228

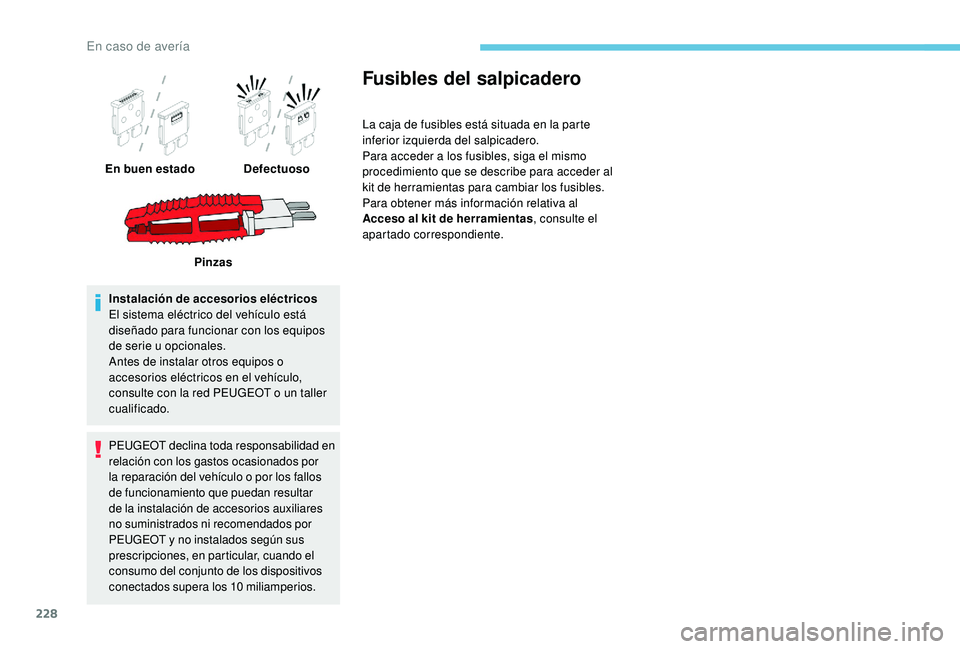

Instalación de accesorios eléctricos
El sistema eléctrico del vehículo está
diseñado para funcionar con los equipos
de serie u opcionales.
Antes de instalar otros equipos o
accesorios eléctricos en el vehículo,
consulte con la red PEUGEOT o un taller
cualificado.
PEUGEOT declina toda responsabilidad en
relación con los gastos ocasionados por
la reparación del vehículo o por los fallos
de funcionamiento que puedan resultar
de la instalación de accesorios auxiliares
no suministrados ni recomendados por
PEUGEOT y no instalados según sus
prescripciones, en particular, cuando el
consumo del conjunto de los dispositivos
conectados supera los 10 miliamperios.
Fusibles del salpicadero
La caja de fusibles está situada en la parte
inferior izquierda del salpicadero.
Para acceder a los fusibles, siga el mismo
procedimiento que se describe para acceder al
kit de herramientas para cambiar los fusibles.
Para obtener más información relativa al
Acceso al kit de herramientas, consulte el
apartado correspondiente.
En buen estado
Defectuoso
Pinzas
En caso de avería
