Peugeot 508 2020 Instrukcja Obsługi (in Polish)

89
Bezpieczeństwo

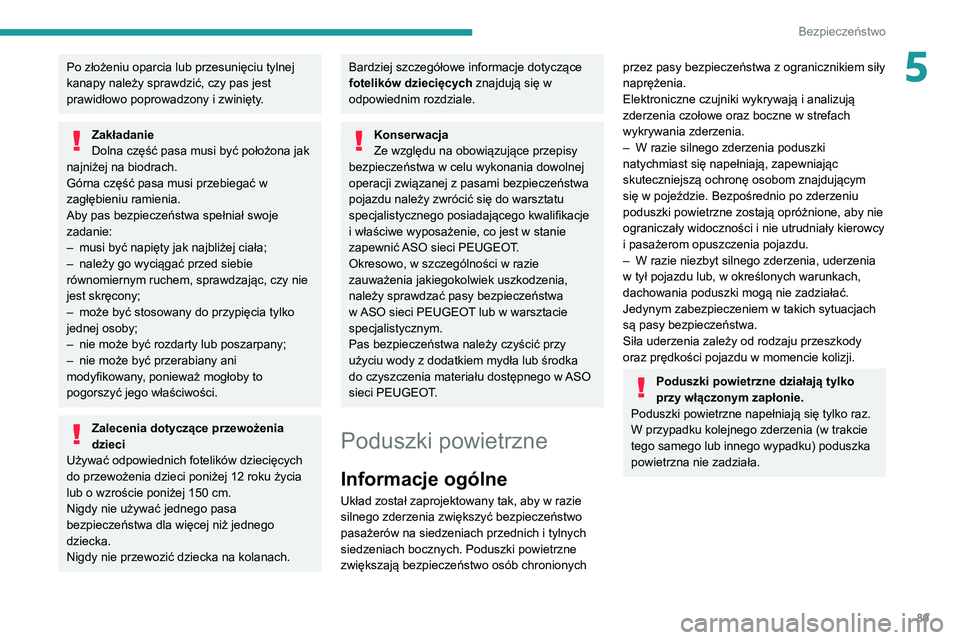

5Po złożeniu oparcia lub przesunięciu tylnej
kanapy należy sprawdzić, czy pas jest
prawidłowo poprowadzony i zwinięty.
Zakładanie
Dolna część pasa musi być położona jak
najniżej na biodrach.
Górna część pasa musi przebiegać w
zagłębieniu ramienia.
Aby pas bezpieczeństwa spełniał swoje
zadanie:
–

musi być napięty jak najbliżej ciała;
–


należy go wyciągać przed siebie
równomiernym ruchem, sprawdzając, czy nie
jest skręcony;
–


może być stosowany do przypięcia tylko
jednej osoby;
–


nie może być rozdarty lub poszarpany;
–


nie może być przerabiany ani
modyfikowany

, ponieważ mogłoby to
pogorszyć jego właściwości.
Zalecenia dotyczące przewożenia
dzieci
Używać odpowiednich fotelików dziecięcych
do przewożenia dzieci poniżej 12 roku życia
lub o wzroście poniżej 150 cm.
Nigdy nie używać jednego pasa
bezpieczeństwa dla więcej niż jednego
dziecka.
Nigdy nie przewozić dziecka na kolanach.
Bardziej szczegółowe informacje dotyczące
fotelików dziecięcych znajdują się w
odpowiednim rozdziale.
Konserwacja
Ze względu na obowiązujące przepisy
bezpieczeństwa w celu wykonania dowolnej
operacji związanej z pasami bezpieczeństwa
pojazdu należy zwrócić się do warsztatu
specjalistycznego posiadającego kwalifikacje
i właściwe wyposażenie, co jest w stanie
zapewnić ASO sieci PEUGEOT.
Okresowo, w szczególności w razie
zauważenia jakiegokolwiek uszkodzenia,
należy sprawdzać pasy bezpieczeństwa
w ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
Pas bezpieczeństwa należy czyścić przy
użyciu wody z dodatkiem mydła lub środka
do czyszczenia materiału dostępnego w ASO
sieci PEUGEOT.
Poduszki powietrzne
Informacje ogólne
Układ został zaprojektowany tak, aby w razie
silnego zderzenia zwiększyć bezpieczeństwo
pasażerów na siedzeniach przednich i tylnych
siedzeniach bocznych. Poduszki powietrzne
zwiększają bezpieczeństwo osób chronionych
przez pasy bezpieczeństwa z ogranicznikiem siły
naprężenia.
Elektroniczne czujniki wykrywają i analizują
zderzenia czołowe oraz boczne w strefach
wykrywania zderzenia.
–

W razie silnego zderzenia poduszki
natychmiast się napełniają, zapewniając
skuteczniejszą ochronę osobom znajdującym
się w pojeździe. Bezpośrednio po zderzeniu
poduszki powietrzne zostają opróżnione, aby nie
ograniczały widoczności i nie utrudniały kierowcy
i pasażerom opuszczenia pojazdu.
–


W razie niezbyt silnego zderzenia, uderzenia
w tył pojazdu lub, w określonych warunkach,
dachowania poduszki mogą nie zadziałać.
Jedynym zabezpieczeniem w takich sytuacjach
są pasy bezpieczeństwa.
Siła uderzenia zależy od rodzaju przeszkody
oraz prędkości pojazdu w momencie kolizji.
Poduszki powietrzne działają tylko
przy włączonym zapłonie.
Poduszki powietrzne napełniają się tylko raz.
W przypadku kolejnego zderzenia (w trakcie
tego samego lub innego wypadku) poduszka
powietrzna nie zadziała.

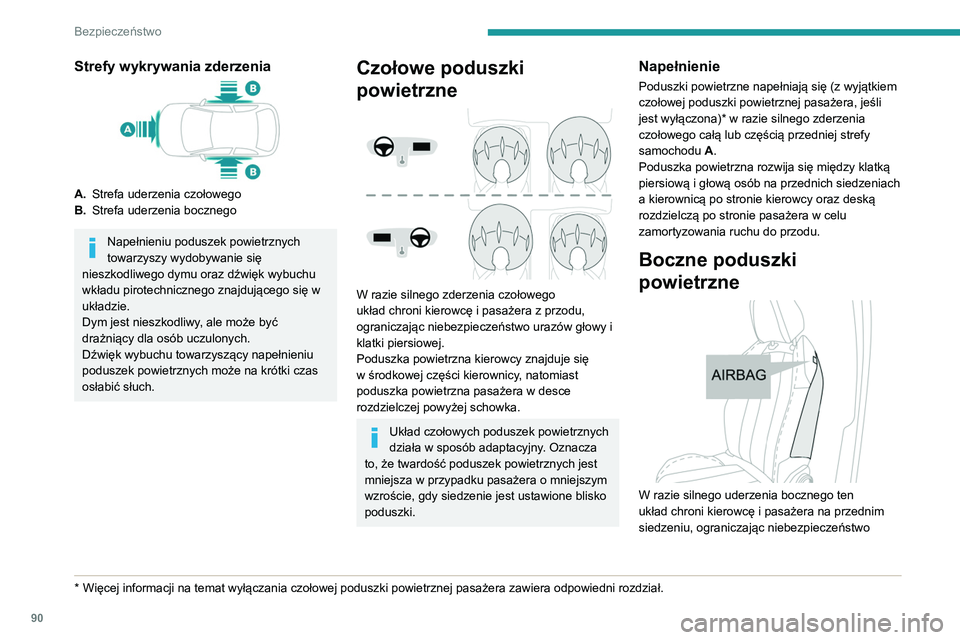

90
Bezpieczeństwo
Strefy wykrywania zderzenia
A.Strefa uderzenia czołowego
B. Strefa uderzenia bocznego
Napełnieniu poduszek powietrznych
towarzyszy wydobywanie się
nieszkodliwego dymu oraz dźwięk wybuchu
wkładu pirotechnicznego znajdującego się w
układzie.
Dym jest nieszkodliwy, ale może być
drażniący dla osób uczulonych.
Dźwięk wybuchu towarzyszący napełnieniu
poduszek powietrznych może na krótki czas
osłabić słuch.
* Więcej informacji na temat wyłączania czołowej poduszki powietrznej pasażera zawiera odpowiedni rozdział.
Czołowe poduszki
powietrzne


W razie silnego zderzenia czołowego
układ chroni kierowcę i pasażera z przodu,
ograniczając niebezpieczeństwo urazów głowy i
klatki piersiowej.
Poduszka powietrzna kierowcy znajduje się
w środkowej części kierownicy, natomiast
poduszka powietrzna pasażera w desce
rozdzielczej powyżej schowka.
Układ czołowych poduszek powietrznych
działa w sposób adaptacyjny. Oznacza
to, że twardość poduszek powietrznych jest
mniejsza w przypadku pasażera o mniejszym
wzroście, gdy siedzenie jest ustawione blisko
poduszki.
Napełnienie
Poduszki powietrzne napełniają się (z wyjątkiem
czołowej poduszki powietrznej pasażera, jeśli
jest wyłączona)* w razie silnego zderzenia
czołowego całą lub częścią przedniej strefy
samochodu A.
Poduszka powietrzna rozwija się między klatką
piersiową i głową osób na przednich siedzeniach
a kierownicą po stronie kierowcy oraz deską
rozdzielczą po stronie pasażera w celu
zamortyzowania ruchu do przodu.
Boczne poduszki
powietrzne


W razie silnego uderzenia bocznego ten
układ chroni kierowcę i pasażera na przednim
siedzeniu, ograniczając niebezpieczeństwo
uszkodzenia torsu pomiędzy biodrem i
ramieniem.
Poszczególne boczne poduszki powietrzne są
wbudowane w ramy oparć siedzeń od strony
drzwi.
Napełnienie
Boczne poduszki powietrzne napełniają się
pojedynczo w przypadku silnego zderzenia
bocznego całą lub częścią strefy uderzenia
bocznego B.
Boczna poduszka powietrzna napełnia się
między biodrem i ramieniem pasażera a
panelem odpowiednich drzwi.
Kurtyny powietrzne
W razie silnego uderzenia bocznego układ
ogranicza niebezpieczeństwo uszkodzenia boku
głowy, czym przyczynia się do zwiększenia
zabezpieczenia kierowcy i pasażerów (z
wyjątkiem pasażera na tylnym środkowym
siedzeniu).
Poszczególne kurtyny powietrzne są wbudowane
w słupki i w górną część kabiny.
Napełnienie
Napełnia się jednocześnie z odpowiednią
poduszką boczną w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy
uderzenia B.
Kurtyna powietrzna napełnia się między
pasażerami na przednich lub tylnych siedzeniach
samochodu a odpowiednimi szybami.

91
Bezpieczeństwo

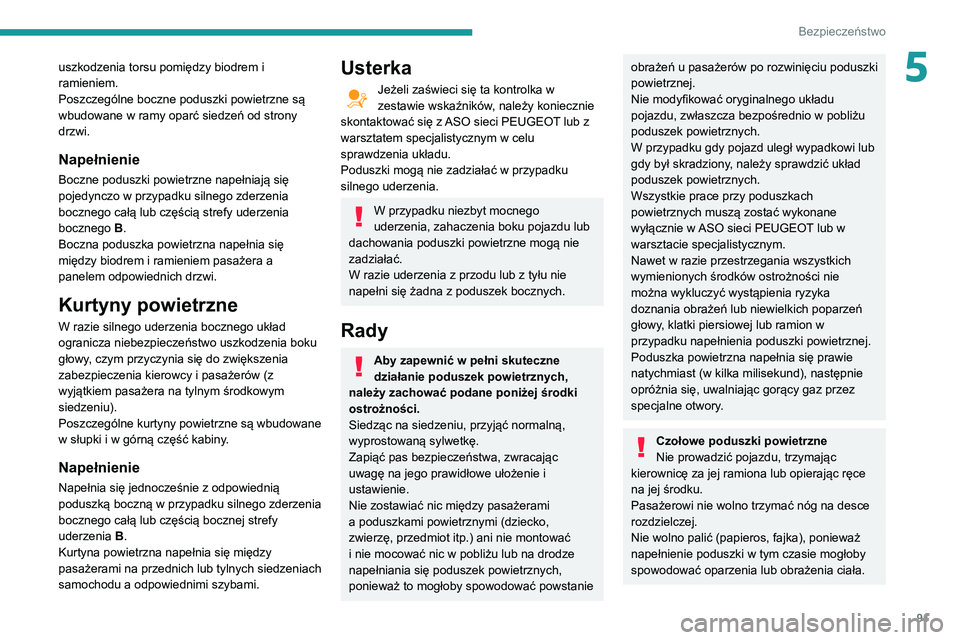

5uszkodzenia torsu pomiędzy biodrem i
ramieniem.
Poszczególne boczne poduszki powietrzne są
wbudowane w ramy oparć siedzeń od strony
drzwi.
Napełnienie
Boczne poduszki powietrzne napełniają się
pojedynczo w przypadku silnego zderzenia
bocznego całą lub częścią strefy uderzenia
bocznego B.
Boczna poduszka powietrzna napełnia się
między biodrem i ramieniem pasażera a
panelem odpowiednich drzwi.
Kurtyny powietrzne
W razie silnego uderzenia bocznego układ
ogranicza niebezpieczeństwo uszkodzenia boku
głowy, czym przyczynia się do zwiększenia
zabezpieczenia kierowcy i pasażerów (z
wyjątkiem pasażera na tylnym środkowym
siedzeniu).
Poszczególne kurtyny powietrzne są wbudowane
w słupki i w górną część kabiny.
Napełnienie
Napełnia się jednocześnie z odpowiednią
poduszką boczną w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy
uderzenia B.
Kurtyna powietrzna napełnia się między
pasażerami na przednich lub tylnych siedzeniach
samochodu a odpowiednimi szybami.
Usterka
Jeżeli zaświeci się ta kontrolka w
zestawie wskaźników, należy koniecznie
skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym w celu
sprawdzenia układu.
Poduszki mogą nie zadziałać w przypadku
silnego uderzenia.
W przypadku niezbyt mocnego
uderzenia, zahaczenia boku pojazdu lub
dachowania poduszki powietrzne mogą nie
zadziałać.
W razie uderzenia z przodu lub z tyłu nie
napełni się żadna z poduszek bocznych.
Rady
Aby zapewnić w pełni skuteczne
działanie poduszek powietrznych,
należy zachować podane poniżej środki
ostrożności.
Siedząc na siedzeniu, przyjąć normalną,
wyprostowaną sylwetkę.
Zapiąć pas bezpieczeństwa, zwracając
uwagę na jego prawidłowe ułożenie i
ustawienie.
Nie zostawiać nic między pasażerami
a poduszkami powietrznymi (dziecko,
zwierzę, przedmiot itp.) ani nie montować
i nie mocować nic w pobliżu lub na drodze
napełniania się poduszek powietrznych,
ponieważ to mogłoby spowodować powstanie
obrażeń u pasażerów po rozwinięciu poduszki
powietrznej.
Nie modyfikować oryginalnego układu
pojazdu, zwłaszcza bezpośrednio w pobliżu
poduszek powietrznych.
W przypadku gdy pojazd uległ wypadkowi lub
gdy był skradziony, należy sprawdzić układ
poduszek powietrznych.
Wszystkie prace przy poduszkach
powietrznych muszą zostać wykonane
wyłącznie w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.
Nawet w razie przestrzegania wszystkich
wymienionych środków ostrożności nie
można wykluczyć wystąpienia ryzyka
doznania obrażeń lub niewielkich poparzeń
głowy, klatki piersiowej lub ramion w
przypadku napełnienia poduszki powietrznej.
Poduszka powietrzna napełnia się prawie
natychmiast (w kilka milisekund), następnie
opróżnia się, uwalniając gorący gaz przez
specjalne otwory.
Czołowe poduszki powietrzne
Nie prowadzić pojazdu, trzymając
kierownicę za jej ramiona lub opierając ręce
na jej środku.
Pasażerowi nie wolno trzymać nóg na desce
rozdzielczej.
Nie wolno palić (papieros, fajka), ponieważ
napełnienie poduszki w tym czasie mogłoby
spowodować oparzenia lub obrażenia ciała.

92
Bezpieczeństwo

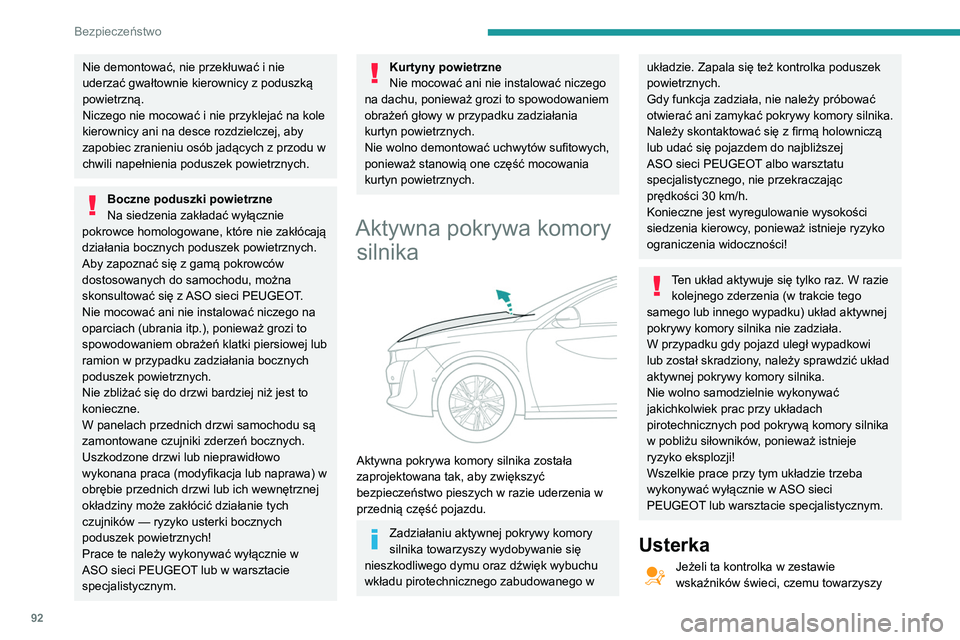

Nie demontować, nie przekłuwać i nie
uderzać gwałtownie kierownicy z poduszką
powietrzną.
Niczego nie mocować i nie przyklejać na kole
kierownicy ani na desce rozdzielczej, aby
zapobiec zranieniu osób jadących z przodu w
chwili napełnienia poduszek powietrznych.
Boczne poduszki powietrzne
Na siedzenia zakładać wyłącznie
pokrowce homologowane, które nie zakłócają
działania bocznych poduszek powietrznych.
Aby zapoznać się z gamą pokrowców
dostosowanych do samochodu, można
skonsultować się z ASO sieci PEUGEOT.
Nie mocować ani nie instalować niczego na
oparciach (ubrania itp.), ponieważ grozi to
spowodowaniem obrażeń klatki piersiowej lub
ramion w przypadku zadziałania bocznych
poduszek powietrznych.
Nie zbliżać się do drzwi bardziej niż jest to
konieczne.
W panelach przednich drzwi samochodu są
zamontowane czujniki zderzeń bocznych.
Uszkodzone drzwi lub nieprawidłowo
wykonana praca (modyfikacja lub naprawa) w
obrębie przednich drzwi lub ich wewnętrznej
okładziny może zakłócić działanie tych
czujników — ryzyko usterki bocznych
poduszek powietrznych!
Prace te należy wykonywać wyłącznie w
ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
Kurtyny powietrzne
Nie mocować ani nie instalować niczego
na dachu, ponieważ grozi to spowodowaniem
obrażeń głowy w przypadku zadziałania
kurtyn powietrznych.
Nie wolno demontować uchwytów sufitowych,
ponieważ stanowią one część mocowania
kurtyn powietrznych.
Aktywna pokrywa komory silnika


Aktywna pokrywa komory silnika została
zaprojektowana tak, aby zwiększyć
bezpieczeństwo pieszych w razie uderzenia w
przednią część pojazdu.
Zadziałaniu aktywnej pokrywy komory
silnika towarzyszy wydobywanie się
nieszkodliwego dymu oraz dźwięk wybuchu
wkładu pirotechnicznego zabudowanego w
układzie. Zapala się też kontrolka poduszek
powietrznych.
Gdy funkcja zadziała, nie należy próbować
otwierać ani zamykać pokrywy komory silnika.
Należy skontaktować się z firmą holowniczą
lub udać się pojazdem do najbliższej
ASO sieci PEUGEOT albo warsztatu
specjalistycznego, nie przekraczając
prędkości 30
km/h.
Konieczne jest wyregulowanie wysokości
siedzenia kierowcy, ponieważ istnieje ryzyko
ograniczenia widoczności!
Ten układ aktywuje się tylko raz. W razie kolejnego zderzenia (w trakcie tego
samego lub innego wypadku) układ aktywnej
pokrywy komory silnika nie zadziała.
W przypadku gdy pojazd uległ wypadkowi
lub został skradziony, należy sprawdzić układ
aktywnej pokrywy komory silnika.
Nie wolno samodzielnie wykonywać
jakichkolwiek prac przy układach
pirotechnicznych pod pokrywą komory silnika
w pobliżu siłowników, ponieważ istnieje
ryzyko eksplozji!
Wszelkie prace przy tym układzie trzeba
wykonywać wyłącznie w ASO sieci
PEUGEOT lub warsztacie specjalistycznym.
Usterka
Jeżeli ta kontrolka w zestawie
wskaźników świeci, czemu towarzyszy
sygnał dźwiękowy i komunikat na wyświetlaczu,
należy skontaktować się z ASO sieci PEUGEOT
lub warsztatem specjalistycznym w celu
sprawdzenia układu.
Aktywna pokrywa komory silnika może nie
zadziałać w przypadku silnego uderzenia.
Foteliki dziecięce
Zasady przewozu dzieci określone są
odrębnymi przepisami danego kraju.
Należy zapoznać się z przepisami
obowiązującymi w danym kraju.
W celu zapewnienia jak największego
bezpieczeństwa należy stosować się do
poniższych zaleceń:
– Zgodnie z ustawodawstwem europejskim
wszystkie dzieci poniżej 12 roku życia
lub o wzroście poniżej 150 cm muszą być
przewożone w homologowanych fotelikach
dostosowanych do wagi , na siedzeniach
wyposażonych w pasy bezpieczeństwa lub
mocowania ISOFIX.
– Statystycznie najbezpieczniejsze miejsca
w samochodzie do przewozu dzieci to tylne
siedzenia.
– Dzieci o wadze poniżej 9 kg muszą być
przewożone w położeniu „tyłem do kierunku
jazdy” niezależnie od tego, czy fotelik jest
zamocowany z przodu, czy z tyłu pojazdu.

93
Bezpieczeństwo

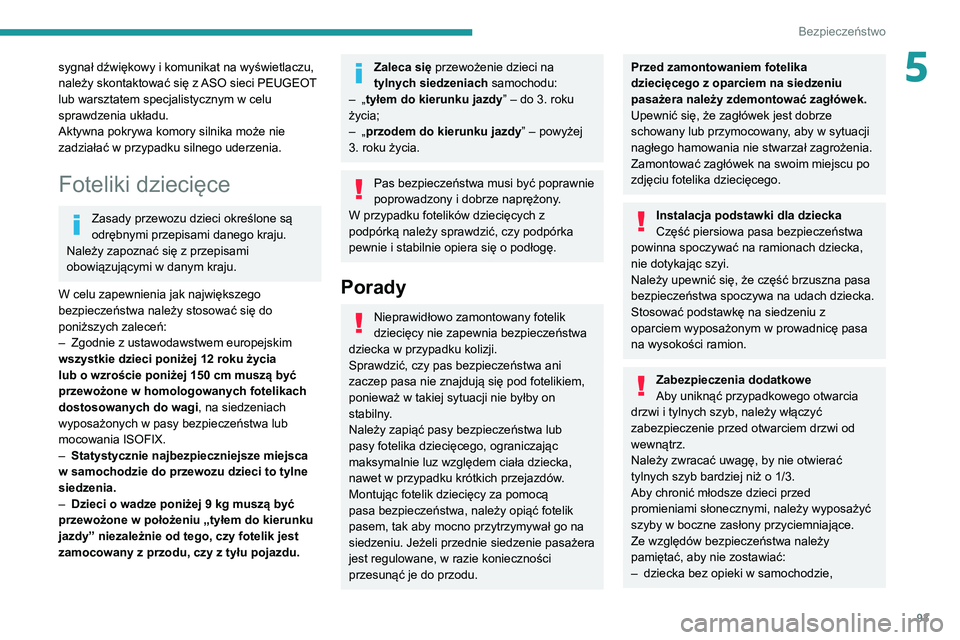

5sygnał dźwiękowy i komunikat na wyświetlaczu,
należy skontaktować się z ASO sieci PEUGEOT
lub warsztatem specjalistycznym w celu
sprawdzenia układu.
Aktywna pokrywa komory silnika może nie
zadziałać w przypadku silnego uderzenia.
Foteliki dziecięce
Zasady przewozu dzieci określone są
odrębnymi przepisami danego kraju.
Należy zapoznać się z przepisami
obowiązującymi w danym kraju.
W celu zapewnienia jak największego
bezpieczeństwa należy stosować się do
poniższych zaleceń:
–

Zgodnie z ustawodawstwem europejskim
wszystkie dzieci poniżej 12 roku życia
lub o wzroście poniżej 150 cm muszą być
przewożone w homologowanych fotelikach
dostosowanych do wagi , na siedzeniach
wyposażonych w pasy bezpieczeństwa lub
mocowania ISOFIX.
–


Statystycznie najbezpieczniejsze miejsca
w samochodzie do przewozu dzieci to tylne
siedzenia.
–


Dzieci o wadze poniżej 9 kg muszą być
przewożone w położeniu „tyłem do kierunku
jazdy” niezależnie od tego, czy fotelik jest
zamocowany z przodu, czy z tyłu pojazdu.
Zaleca się przewożenie dzieci na
tylnych siedzeniach samochodu:
–

„

tyłem do kierunku jazdy ” – do 3. roku
życia;
–

„

przodem do kierunku jazdy ” – powyżej
3. roku życia.
Pas bezpieczeństwa musi być poprawnie
poprowadzony i dobrze naprężony.
W przypadku fotelików dziecięcych z
podpórką należy sprawdzić, czy podpórka
pewnie i stabilnie opiera się o podłogę.
Porady
Nieprawidłowo zamontowany fotelik
dziecięcy nie zapewnia bezpieczeństwa
dziecka w przypadku kolizji.
Sprawdzić, czy pas bezpieczeństwa ani
zaczep pasa nie znajdują się pod fotelikiem,
ponieważ w takiej sytuacji nie byłby on
stabilny.
Należy zapiąć pasy bezpieczeństwa lub
pasy fotelika dziecięcego, ograniczając
maksymalnie luz względem ciała dziecka,
nawet w przypadku krótkich przejazdów.
Montując fotelik dziecięcy za pomocą
pasa bezpieczeństwa, należy opiąć fotelik
pasem, tak aby mocno przytrzymywał go na
siedzeniu. Jeżeli przednie siedzenie pasażera
jest regulowane, w razie konieczności
przesunąć je do przodu.
Przed zamontowaniem fotelika
dziecięcego z oparciem na siedzeniu
pasażera należy zdemontować zagłówek.
Upewnić się, że zagłówek jest dobrze
schowany lub przymocowany, aby w sytuacji
nagłego hamowania nie stwarzał zagrożenia.
Zamontować zagłówek na swoim miejscu po
zdjęciu fotelika dziecięcego.
Instalacja podstawki dla dziecka
Część piersiowa pasa bezpieczeństwa
powinna spoczywać na ramionach dziecka,
nie dotykając szyi.
Należy upewnić się, że część brzuszna pasa
bezpieczeństwa spoczywa na udach dziecka.
Stosować podstawkę na siedzeniu z
oparciem wyposażonym w prowadnicę pasa
na wysokości ramion.
Zabezpieczenia dodatkowe
Aby uniknąć przypadkowego otwarcia
drzwi i tylnych szyb, należy włączyć
zabezpieczenie przed otwarciem drzwi od
wewnątrz.
Należy zwracać uwagę, by nie otwierać
tylnych szyb bardziej niż o 1/3.
Aby chronić młodsze dzieci przed
promieniami słonecznymi, należy wyposażyć
szyby w boczne zasłony przyciemniające.
Ze względów bezpieczeństwa należy
pamiętać, aby nie zostawiać:
–

dziecka bez opieki w samochodzie,

94
Bezpieczeństwo

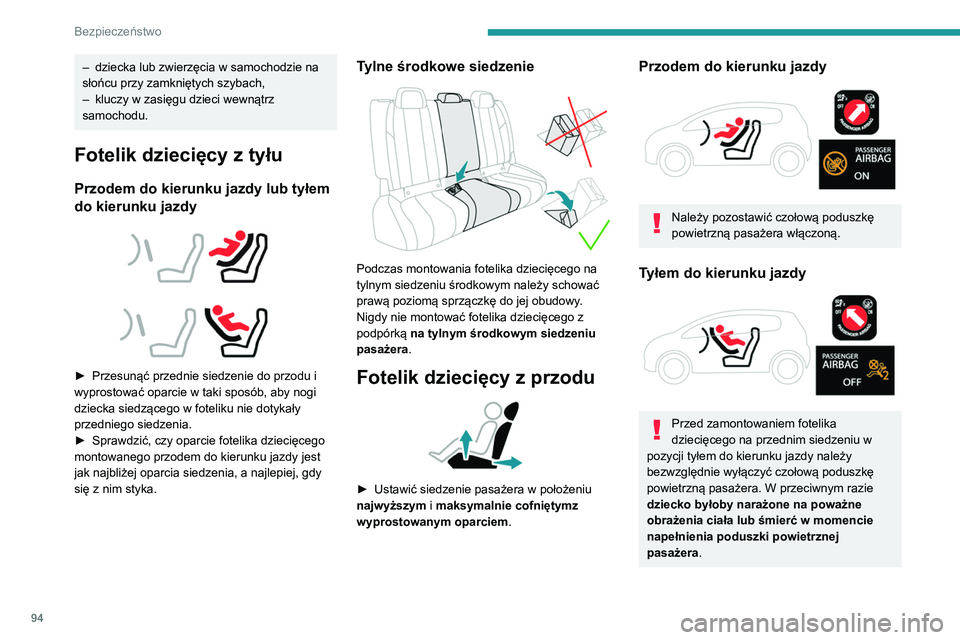

– dziecka lub zwierzęcia w samochodzie na
słońcu przy zamkniętych szybach,
–

kluczy w zasięgu dzieci wewnątrz
samochodu.
Fotelik dziecięcy z tyłu
Przodem do kierunku jazdy lub tyłem
do kierunku jazdy




► Przesunąć przednie siedzenie do przodu i
wyprostować oparcie w taki sposób, aby nogi
dziecka siedzącego w foteliku nie dotykały
przedniego siedzenia.
►

Sprawdzić, czy oparcie fotelika dziecięcego
montowanego przodem do kierunku jazdy jest
jak najbliżej oparcia siedzenia, a najlepiej, gdy
się z nim styka.
Tylne środkowe siedzenie

Podczas montowania fotelika dziecięcego na
tylnym siedzeniu środkowym należy schować
prawą poziomą sprzączkę do jej obudowy.
Nigdy nie montować fotelika dziecięcego z
podpórką na tylnym środkowym siedzeniu
pasażera .
Fotelik dziecięcy z przodu

► Ustawić siedzenie pasażera w położeniu
najwyższym i maksymalnie cofniętym z
wyprostowanym oparciem.
Przodem do kierunku jazdy

Należy pozostawić czołową poduszkę
powietrzną pasażera włączoną.
Tyłem do kierunku jazdy

Przed zamontowaniem fotelika
dziecięcego na przednim siedzeniu w
pozycji tyłem do kierunku jazdy należy
bezwzględnie wyłączyć czołową poduszkę
powietrzną pasażera. W przeciwnym razie
dziecko byłoby narażone na poważne
obrażenia ciała lub śmierć w momencie
napełnienia poduszki powietrznej
pasażera .

95
Bezpieczeństwo
5

Etykieta ostrzegawcza – czołowa poduszka
powietrzna pasażera


Należy przestrzegać poniższych instrukcji
umieszczonych na etykietach ostrzegawczych
po obu stronach osłony przeciwsłonecznej
pasażera:
NIGDY nie instalować fotelika dziecięcego w
pozycji "tyłem do kierunku jazdy" na siedzeniu
wyposażonym w CZOŁOWĄ PODUSZKĘ
POWIETRZNĄ w stanie AKTYWNYM. Może
to doprowadzić do ŚMIERCI DZIECKA
lub spowodować u niego POWAŻNE
OBRAŻENIA CIAŁA.
Wyłączanie czołowej
poduszki powietrznej
pasażera


Poduszka powietrzna pasażera wyłączona
Aby zapewnić bezpieczeństwo dziecka w przypadku montażu fotelika dziecięcego
na przednim siedzeniu pasażera w pozycji
„tyłem do kierunku jazdy”, należy
BEZWZGLĘDNIE wyłączyć czołową
poduszkę powietrzną pasażera. W razie
zadziałania poduszki powietrznej dziecko
byłoby narażone na śmierć lub poważne
obrażenia ciała.
Pojazdy bez wyłącznika
Kategorycznie zabrania się montażu
fotelika dziecięcego na przednim siedzeniu
pasażera tyłem do kierunku jazdy, ponieważ
grozi to śmiercią lub poważnymi obrażeniami
ciała dziecka w razie zadziałania poduszki
powietrznej!
Wyłączanie/włączanie czołowej
poduszki powietrznej pasażera
Jeśli pojazd ma wyłącznik, jest on umieszczony
z boku schowka w desce rozdzielczej.


Przy wyłączonym zapłonie:
► Aby wyłączyć poduszkę powietrzną, obrócić
kluczyk w położenie „ OFF”.
►

W celu ponownego włączenia poduszki
obrócić kluczyk w położenie „ ON

”.
Po włączeniu zapłonu:
Ta kontrolka zapala się i świeci w sposób ciągły, sygnalizując wyłączenie poduszki
powietrznej.
Lub
Ta kontrolka zapala się na około minutę, aby zasygnalizować włączenie poduszki
powietrznej.

96
Bezpieczeństwo

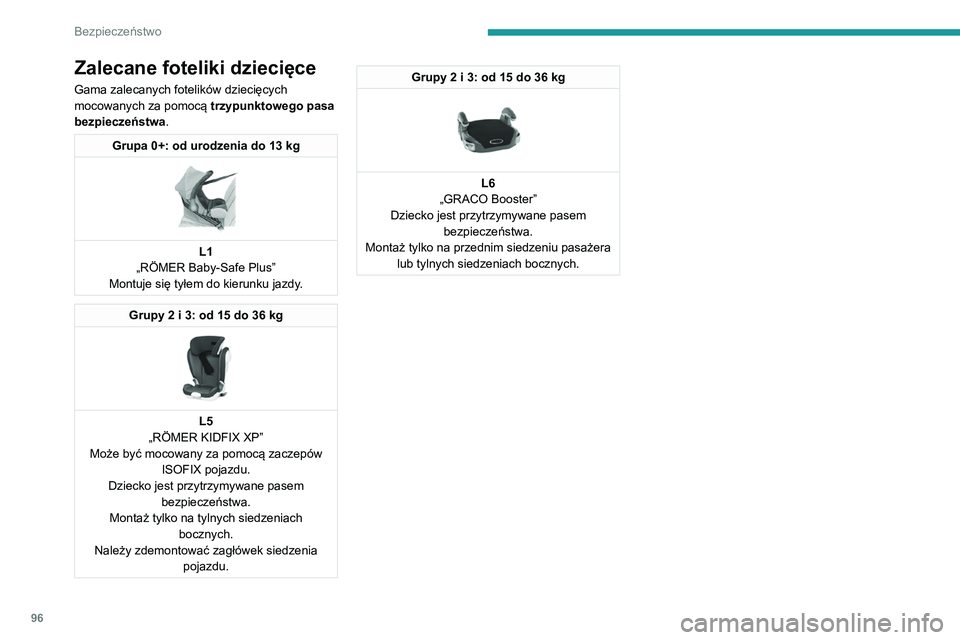

Zalecane foteliki dziecięce
Gama zalecanych fotelików dziecięcych
mocowanych za pomocą trzypunktowego pasa
bezpieczeństwa.
Grupa 0+: od urodzenia do 13 kg

L1
„RÖMER Baby-Safe Plus”
Montuje się tyłem do kierunku jazdy.
Grupy 2 i 3: od 15 do 36 kg

L5
„RÖMER KIDFIX XP”
Może być mocowany za pomocą zaczepów ISOFIX pojazdu.
Dziecko jest przytrzymywane pasem bezpieczeństwa.
Montaż tylko na tylnych siedzeniach bocznych.
Należy zdemontować zagłówek siedzenia pojazdu.
Grupy 2 i 3: od 15 do 36 kg

L6
„GRACO Booster”
Dziecko jest przytrzymywane pasem bezpieczeństwa.
Montaż tylko na przednim siedzeniu pasażera lub tylnych siedzeniach bocznych.
Zestawienie opcji instalacji fotelików dziecięcych mocowanych za pomocą pasa
bezpieczeństwa
Zgodnie z ustawodawstwem europejskim w poniższej tabeli przedstawiono możliwości instalacji fotelików dziecięcych homologowanych jako foteliki
uniwersalne (a) i mocowanych za pomocą pasa bezpieczeństwa z uwzględnieniem wagi dziecka i miejsca w samochodzie.
Waga dziecka / orientacyjny wiek
Miejsce Czołowa
poduszka
powietrzna pasażera Poniżej 13 kg
(grupy 0 (b) i 0+) Do około 1 roku Od 9 do 18 kg
(grupa 1)
Od 1 roku do około 3 lat Od 15 do 25 kg
(grupa 2)
Od 3 roku do około 6 lat Od 22 do 36 kg
(grupa 3)
Od 6 roku do około 10 lat
Rząd 1 (c) Siedzenie pasażera
z regulacją
wysokości (d)


Wyłączona: „OFF” U
UUU
Włączona: „ON” X
UF UFUF
Rząd 2 Siedzenia tylne (e),
(f), (g)


U UUU

97
Bezpieczeństwo

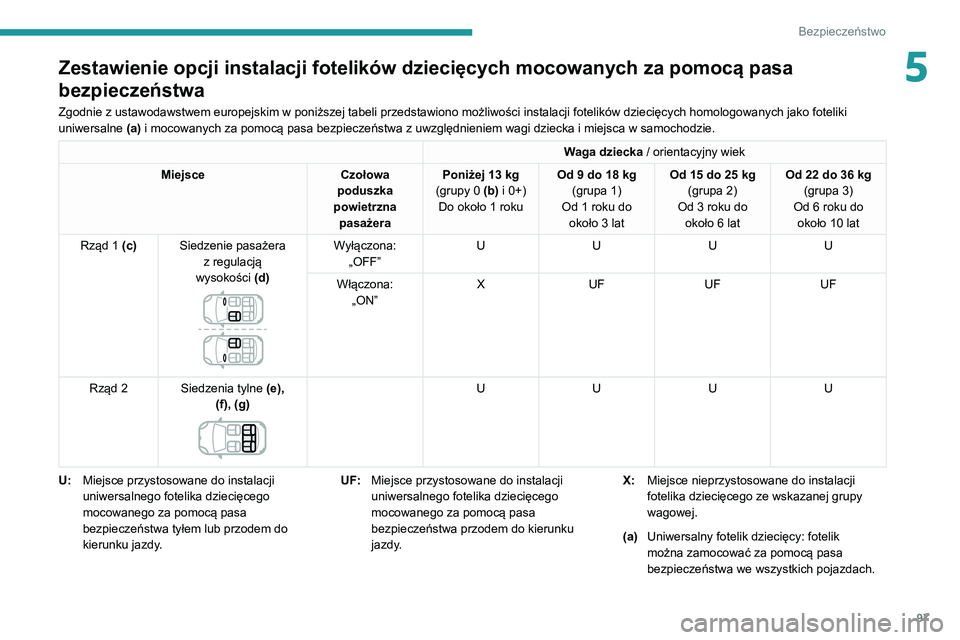

5Zestawienie opcji instalacji fotelików dziecięcych mocowanych za pomocą pasa
bezpieczeństwa
Zgodnie z ustawodawstwem europejskim w poniższej tabeli przedstawiono możliwości instalacji fotelików dziecięcych homologowanych jako foteliki
uniwersalne (a) i mocowanych za pomocą pasa bezpieczeństwa z uwzględnieniem wagi dziecka i miejsca w samochodzie.
Waga dziecka / orientacyjny wiek
Miejsce Czołowa
poduszka
powietrzna pasażera Poniżej 13

kg
(grupy 0 (b) i 0+) Do około 1 roku Od 9 do 18
kg
(grupa 1)
Od 1 roku do około 3 lat Od 15 do 25
kg
(grupa 2)
Od 3 roku do około 6 lat Od 22 do 36
kg
(grupa 3)
Od 6 roku do około 10 lat
Rząd 1 (c) Siedzenie pasażera
z regulacją
wysokości

(d)


Wyłączona: „OFF” U
UUU
Włączona: „ON” X
UF UFUF
Rząd 2 Siedzenia tylne (e),
(f), (g)


U UUU
U: Miejsce przystosowane do instalacji
uniwersalnego fotelika dziecięcego
mocowanego za pomocą pasa
bezpieczeństwa tyłem lub przodem do
kierunku jazdy. UF:
Miejsce przystosowane do instalacji
uniwersalnego fotelika dziecięcego
mocowanego za pomocą pasa
bezpieczeństwa przodem do kierunku
jazdy. X:
Miejsce nieprzystosowane do instalacji
fotelika dziecięcego ze wskazanej grupy
wagowej.
(a) Uniwersalny fotelik dziecięcy: fotelik
można zamocować za pomocą pasa
bezpieczeństwa we wszystkich pojazdach.

98
Bezpieczeństwo

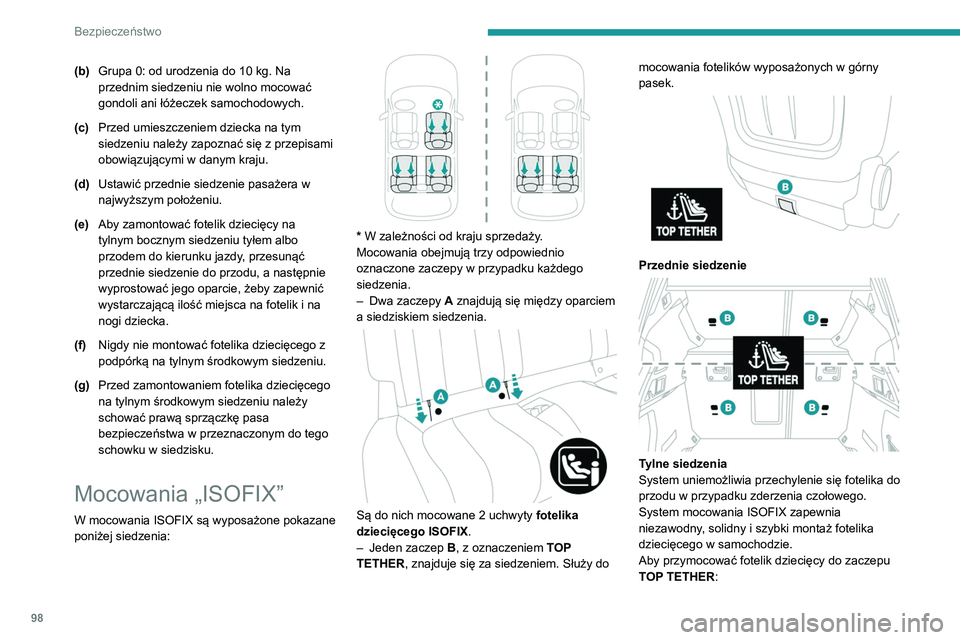

(b)Grupa 0: od urodzenia do 10 kg. Na
przednim siedzeniu nie wolno mocować
gondoli ani łóżeczek samochodowych.
(c) Przed umieszczeniem dziecka na tym
siedzeniu należy zapoznać się z przepisami
obowiązującymi w danym kraju.
(d) Ustawić przednie siedzenie pasażera w
najwyższym położeniu.
(e) Aby zamontować fotelik dziecięcy na
tylnym bocznym siedzeniu tyłem albo
przodem do kierunku jazdy, przesunąć
przednie siedzenie do przodu, a następnie
wyprostować jego oparcie, żeby zapewnić
wystarczającą ilość miejsca na fotelik i na
nogi dziecka.
(f) Nigdy nie montować fotelika dziecięcego z
podpórką na tylnym środkowym siedzeniu.
(g) Przed zamontowaniem fotelika dziecięcego
na tylnym środkowym siedzeniu należy
schować prawą sprzączkę pasa
bezpieczeństwa w przeznaczonym do tego
schowku w siedzisku.
Mocowania „ISOFIX”
W mocowania ISOFIX są wyposażone pokazane
poniżej siedzenia:


* W zależności od kraju sprzedaży.
Mocowania obejmują trzy odpowiednio
oznaczone zaczepy w przypadku każdego
siedzenia.
–

Dwa zaczepy A

znajdują się między oparciem
a siedziskiem siedzenia.


Są do nich mocowane 2 uchwyty fotelika
dziecięcego ISOFIX .
–

Jeden zaczep

B
, z oznaczeniem TOP
TETHER, znajduje się za siedzeniem. Służy do mocowania fotelików wyposażonych w górny
pasek.


Przednie siedzenie

Tylne siedzenia
System uniemożliwia przechylenie się fotelika do
przodu w przypadku zderzenia czołowego.
System mocowania ISOFIX zapewnia
niezawodny, solidny i szybki montaż fotelika
dziecięcego w samochodzie.
Aby przymocować fotelik dziecięcy do zaczepu
TOP TETHER:
