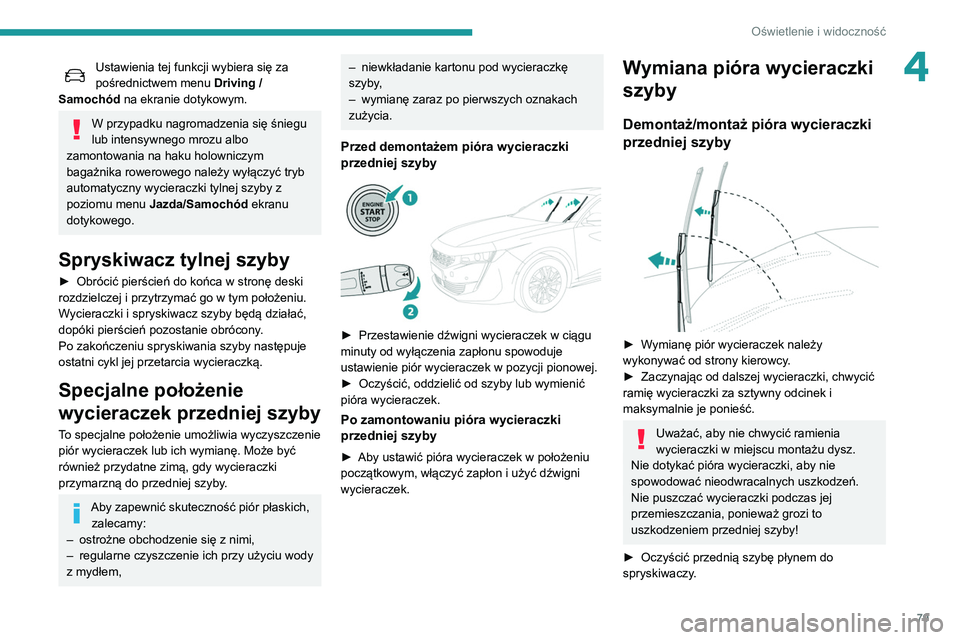

79
Oświetlenie i widoczność
4Ustawienia tej funkcji wybiera się za
pośrednictwem menu Driving /
Samochód na ekranie dotykowym.
W przypadku nagromadzenia się śniegu
lub intensywnego mrozu albo
zamontowania na haku holowniczym
bagażnika rowerowego należy wyłączyć tryb
automatyczny wycieraczki tylnej szyby z
poziomu menu Jazda/Samochód ekranu
dotykowego.
Spryskiwacz tylnej szyby
► Obrócić pierścień do końca w stronę deski
rozdzielczej i przytrzymać go w tym położeniu.
W
ycieraczki i spryskiwacz szyby będą działać,
dopóki pierścień pozostanie obrócony.
Po zakończeniu spryskiwania szyby następuje
ostatni cykl jej przetarcia wycieraczką.
Specjalne położenie
wycieraczek przedniej szyby
To specjalne położenie umożliwia wyczyszczenie
piór wycieraczek lub ich wymianę. Może być
również przydatne zimą, gdy wycieraczki
przymarzną do przedniej szyby.
Aby zapewnić skuteczność piór płaskich, zalecamy:
–
ostrożne obchodzenie się z nimi,
–
regularne czyszczenie ich przy użyciu wody
z mydłem,
– niewkładanie kartonu pod wycieraczkę
szyby ,
–
wymianę zaraz po pierwszych oznakach
zużycia.
Przed demontażem pióra wycieraczki
przedniej szyby
► Przestawienie dźwigni wycieraczek w ciągu
minuty od wyłączenia zapłonu spowoduje
ustawienie piór wycieraczek w pozycji pionowej.
►
Oczyścić, oddzielić od szyby lub wymienić
pióra wycieraczek.
Po zamontowaniu pióra wycieraczki
przedniej szyby
► Aby ustawić pióra wycieraczek w położeniu
początkowym, włączyć zapłon i użyć dźwigni
wycieraczek.
Wymiana pióra wycieraczki
szyby
Demontaż/montaż pióra wycieraczki
przedniej szyby
► Wymianę piór wycieraczek należy
wykonywać od strony kierowcy.
►
Zaczynając od dalszej wycieraczki, chwycić
ramię wycieraczki za sztywny odcinek i
maksymalnie je ponieść.
Uważać, aby nie chwycić ramienia
wycieraczki w miejscu montażu dysz.
Nie dotykać pióra wycieraczki, aby nie
spowodować nieodwracalnych uszkodzeń.
Nie puszczać wycieraczki podczas jej
przemieszczania, ponieważ grozi to
uszkodzeniem przedniej szyby!
►
Oczyścić przednią szybę płynem do
spryskiwaczy
.
Page 82 of 276

80
Oświetlenie i widoczność
Usterka
W przypadku usterki automatycznej pracy
wycieraczek przedniej szyby działają one w
trybie przerywanym.
Zlecić sprawdzenie układu w ASO sieci
PEUGEOT albo w warsztacie specjalistycznym.
Nie stosować produktów hydrofobowych
typu „Rain X” („wycieraczka w płynie”).
►
Odpiąć i wymontować zużyte pióro z
ramienia bliższej wycieraczki.
►
Zamontować nowe pióro i przypiąć je do
ramienia wycieraczki.
►
Powtórzyć tę procedurę w odniesieniu do
pióra drugiej wycieraczki.
►
Zaczynając od bliższej wycieraczki, chwycić
ramię wycieraczki za sztywny odcinek i opuścić
je ostrożnie w kierunku przedniej szyby
.
Demontaż/montaż pióra wycieraczki
tylnej szyby
► Chwycić ramię wycieraczki za sztywny
odcinek i podnieść ją do położenia końcowego.
►
Oczyścić tylną szybę płynem do
spryskiwaczy
.
►
Odpiąć i wymontować zużyte pióro
wycieraczki.
►
Zamontować nowe pióro i przypiąć do
ramienia wycieraczki.
►
Ponownie chwycić ramię wycieraczki za
sztywny odcinek i odchylić ją ostrożnie na tylną
szybę.
Automatyczna praca wycieraczek przedniej
szyby
W trybie AUTO wycieraczki przedniej szyby
pracują automatycznie bez ingerencji kierowcy.
W przypadku wykrycia deszczu wycieraczki
automatycznie dostosowują swoją prędkość do
intensywności opadów.
Opady deszczu wykrywa czujnik deszczu/
natężenia światła umieszczony pośrodku
górnej części przedniej szyby za wewnętrznym
lusterkiem wstecznym.
Nie zasłaniać czujnika deszczu/
natężenia światła.
W przypadku mycia samochodu w myjni
automatycznej wyłączyć automatyczny tryb
wycieraczek i zapłon.
Zimą należy poczekać do całkowitego
odmrożenia przedniej szyby przed
włączeniem automatycznego trybu
wycieraczek przedniej szyby.
Włączanie
► Krótko nacisnąć przełącznik wycieraczek w
dół.
Jeden cykl pracy wycieraczek potwierdza
przyjęcie polecenia.
Ta kontrolka zapala się w zestawie wskaźników i wyświetlony zostaje
komunikat.
Wyłączanie
► Ponownie krótko nacisnąć przełącznik w dół
lub ustawić go w innym położeniu ( Int
, 1 lub 2).
Ta kontrolka w zestawie wskaźników gaśnie i zostaje wyświetlony komunikat.
Po każdym wyłączeniu zapłonu dłuższym
niż jedna minuta trzeba ponownie
włączyć tryb automatyczny wycieraczek,
naciskając przełącznik w dół.
Page 83 of 276

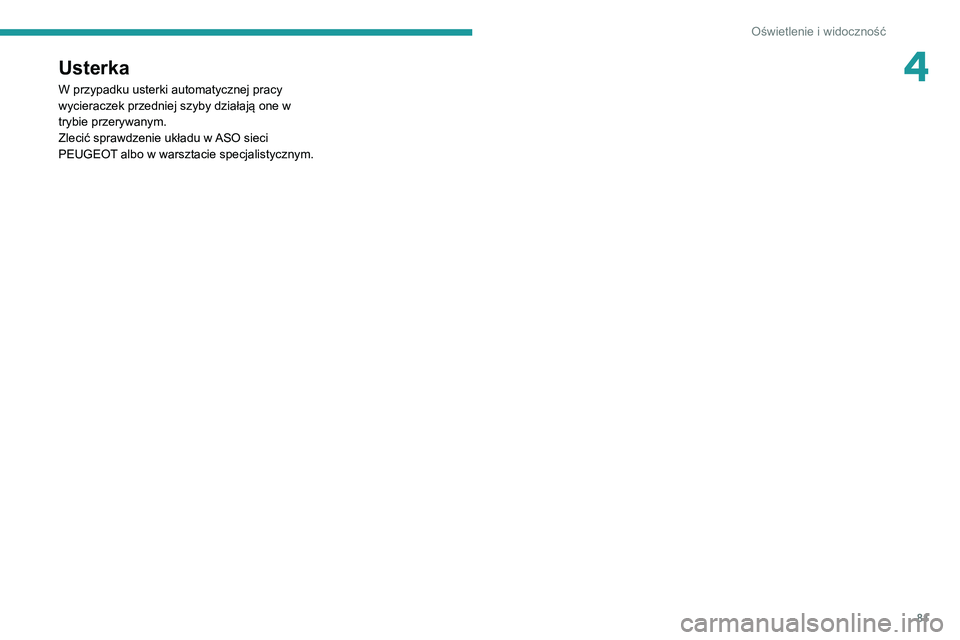

81
Oświetlenie i widoczność
4Usterka
W przypadku usterki automatycznej pracy
wycieraczek przedniej szyby działają one w
trybie przerywanym.
Zlecić sprawdzenie układu w ASO sieci
PEUGEOT albo w warsztacie specjalistycznym.
Page 84 of 276

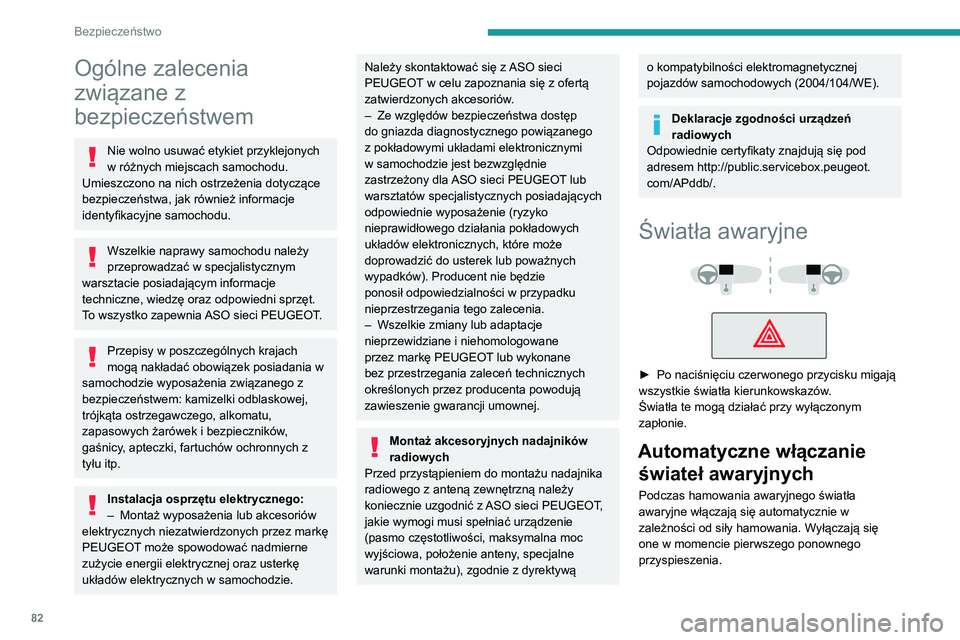

82
Bezpieczeństwo
Ogólne zalecenia
związane z
bezpieczeństwem
Nie wolno usuwać etykiet przyklejonych
w różnych miejscach samochodu.
Umieszczono na nich ostrzeżenia dotyczące
bezpieczeństwa, jak również informacje
identyfikacyjne samochodu.
Wszelkie naprawy samochodu należy
przeprowadzać w specjalistycznym
warsztacie posiadającym informacje
techniczne, wiedzę oraz odpowiedni sprzęt.
To wszystko zapewnia ASO sieci PEUGEOT.
Przepisy w poszczególnych krajach
mogą nakładać obowiązek posiadania w
samochodzie wyposażenia związanego z
bezpieczeństwem: kamizelki odblaskowej,
trójkąta ostrzegawczego, alkomatu,
zapasowych żarówek i bezpieczników,
gaśnicy, apteczki, fartuchów ochronnych z
tyłu itp.
Instalacja osprzętu elektrycznego:
– Montaż wyposażenia lub akcesoriów
elektrycznych niezatwierdzonych przez markę
PEUGEOT
może spowodować nadmierne
zużycie energii elektrycznej oraz usterkę
układów elektrycznych w samochodzie.
Należy skontaktować się z ASO sieci
PEUGEOT w celu zapoznania się z ofertą
zatwierdzonych akcesoriów.
–
Ze względów bezpieczeństwa dostęp
do gniazda diagnostycznego powiązanego
z pokładowymi układami elektronicznymi
w samochodzie jest bezwzględnie
zastrzeżony dla
ASO sieci PEUGEOT lub
warsztatów specjalistycznych posiadających
odpowiednie wyposażenie (ryzyko
nieprawidłowego działania pokładowych
układów elektronicznych, które może
doprowadzić do usterek lub poważnych
wypadków). Producent nie będzie
ponosił odpowiedzialności w przypadku
nieprzestrzegania tego zalecenia.
–
Wszelkie zmiany lub adaptacje
nieprzewidziane i niehomologowane
przez markę PEUGEOT
lub wykonane
bez przestrzegania zaleceń technicznych
określonych przez producenta powodują
zawieszenie gwarancji umownej.
Montaż akcesoryjnych nadajników
radiowych
Przed przystąpieniem do montażu nadajnika
radiowego z anteną zewnętrzną należy
koniecznie uzgodnić z ASO sieci PEUGEOT,
jakie wymogi musi spełniać urządzenie
(pasmo częstotliwości, maksymalna moc
wyjściowa, położenie anteny, specjalne
warunki montażu), zgodnie z dyrektywą
o kompatybilności elektromagnetycznej
pojazdów samochodowych (2004/104/WE).
Deklaracje zgodności urządzeń
radiowych
Odpowiednie certyfikaty znajdują się pod
adresem http://public.servicebox.peugeot.
com/APddb/.
Światła awaryjne
► Po naciśnięciu czerwonego przycisku migają
wszystkie światła kierunkowskazów .
Światła te mogą działać przy wyłączonym
zapłonie.
Automatyczne włączanie świateł awaryjnych
Podczas hamowania awaryjnego światła
awaryjne włączają się automatycznie w
zależności od siły hamowania. Wyłączają się
one w momencie pierwszego ponownego
przyspieszenia.
Można je wyłączyć, ponownie naciskając
przycisk.
Sygnał dźwiękowy
► Nacisnąć środkową część kierownicy.
Sygnał dźwiękowy
dla pieszych (pojazdy
hybrydowe)
Ta funkcja ostrzega pieszych o zbliżaniu
się samochodu w przypadku jazdy w trybie
ELECTRIC (napęd w 100% elektryczny).
* Zgodnie z warunkami ogólnymi korzystania z usługi, które są dostępne w punktach sprzedaży, a także z zastrzeżeniem ograniczeń technologicznych i
technicznych.
** W krajach objętych usługami „Peugeot Connect SOS” i „Peugeot Connect Assistance”.
Lista krajów objętych usługami telematycznymi dostępna jest w punktach sprzedaży lub na stronie internetowej danego kraju.
Page 85 of 276

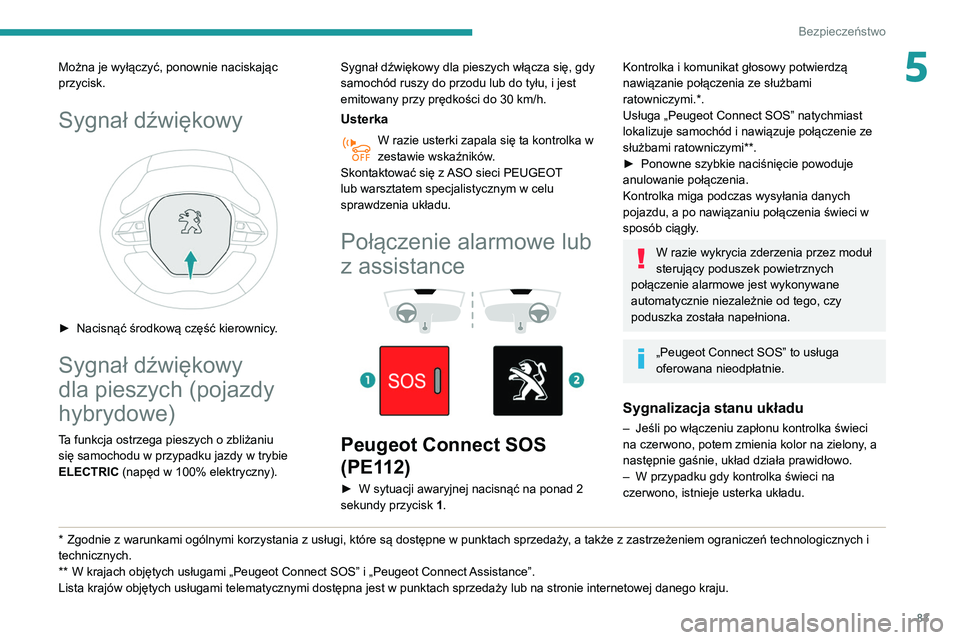

83
Bezpieczeństwo
5Można je wyłączyć, ponownie naciskając
przycisk.
Sygnał dźwiękowy
► Nacisnąć środkową część kierownicy.
Sygnał dźwiękowy
dla pieszych (pojazdy
hybrydowe)
Ta funkcja ostrzega pieszych o zbliżaniu
się samochodu w przypadku jazdy w trybie
ELECTRIC (napęd w 100% elektryczny).
* Zgodnie z warunkami ogólnymi korzystania z usługi, które są dostępne w punktach sprzedaży, a także z zastrzeżeniem ograniczeń technologicznych i
technicznych.
**
W krajach objętyc
h usługami „Peugeot Connect SOS” i „Peugeot Connect Assistance”.
Lista krajów objętych usługami telematycznymi dostępna jest w punktach sprzedaży lub na stronie internetowej danego kraju. Sygnał dźwiękowy dla pieszych włącza się, gdy
samochód ruszy do przodu lub do tyłu, i jest
emitowany przy prędkości do 30
km/h.
Usterka
W razie usterki zapala się ta kontrolka w
zestawie wskaźników.
Skontaktować się z ASO sieci PEUGEOT
lub warsztatem specjalistycznym w celu
sprawdzenia układu.
Połączenie alarmowe lub
z assistance
Peugeot Connect SOS
(PE112)
► W sytuacji awaryjnej nacisnąć na ponad 2
sekundy przycisk 1
.
Kontrolka i komunikat głosowy potwierdzą
nawiązanie połączenia ze służbami
ratowniczymi.*.
Usługa „Peugeot Connect SOS” natychmiast
lokalizuje samochód i nawiązuje połączenie ze
służbami ratowniczymi**.
►
Ponowne szybkie naciśnięcie powoduje
anulowanie połączenia.
Kontrolka miga podczas wysyłania danych
pojazdu, a po nawiązaniu połączenia świeci w
sposób ciągły
.
W razie wykrycia zderzenia przez moduł
sterujący poduszek powietrznych
połączenie alarmowe jest wykonywane
automatycznie niezależnie od tego, czy
poduszka została napełniona.
„Peugeot Connect SOS” to usługa
oferowana nieodpłatnie.
Sygnalizacja stanu układu
– Jeśli po włączeniu zapłonu kontrolka świeci
na czerwono, potem zmienia kolor na zielony , a
następnie gaśnie, układ działa prawidłowo.
–
W przypadku gdy kontrolka świeci na
czerwono, istnieje usterka układu.
Page 86 of 276

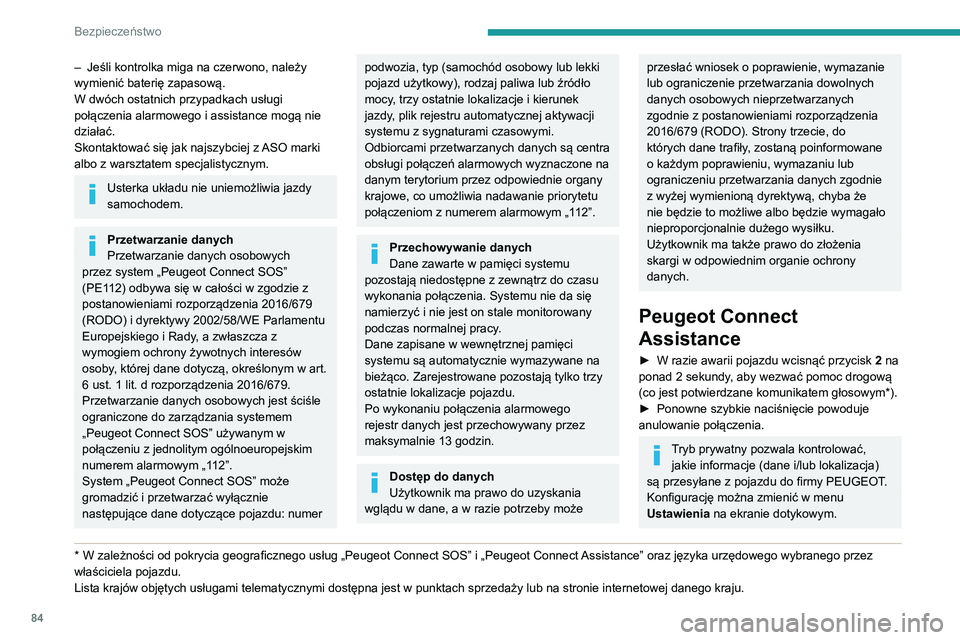

84
Bezpieczeństwo
– Jeśli kontrolka miga na czerwono, należy
wymienić baterię zapasową.
W dwóch ostatnich przypadkach usługi
połączenia alarmowego i assistance mogą nie
działać.
Skontaktować się jak najszybciej z
ASO marki
albo z warsztatem specjalistycznym.
Usterka układu nie uniemożliwia jazdy
samochodem.
Przetwarzanie danych
Przetwarzanie danych osobowych
przez system „Peugeot Connect SOS”
(PE112) odbywa się w całości w zgodzie z
postanowieniami rozporządzenia 2016/679
(RODO) i dyrektywy 2002/58/WE Parlamentu
Europejskiego i Rady, a zwłaszcza z
wymogiem ochrony żywotnych interesów
osoby, której dane dotyczą, określonym w art.
6 ust. 1 lit. d rozporządzenia 2016/679.
Przetwarzanie danych osobowych jest ściśle
ograniczone do zarządzania systemem
„Peugeot Connect SOS” używanym w
połączeniu z jednolitym ogólnoeuropejskim
numerem alarmowym „112”.
System „Peugeot Connect SOS” może
gromadzić i przetwarzać wyłącznie
następujące dane dotyczące pojazdu: numer
* W zależności od p okrycia geograficznego usług „Peugeot Connect SOS” i „Peugeot Connect Assistance” oraz języka urzędowego wybranego przez
właściciela pojazdu.
Lista krajów objętych usługami telematycznymi dostępna jest w punktach sprzedaży lub na stronie internetowej danego kraju.
podwozia, typ (samochód osobowy lub lekki
pojazd użytkowy), rodzaj paliwa lub źródło
mocy, trzy ostatnie lokalizacje i kierunek
jazdy, plik rejestru automatycznej aktywacji
systemu z sygnaturami czasowymi.
Odbiorcami przetwarzanych danych są centra
obsługi połączeń alarmowych wyznaczone na
danym terytorium przez odpowiednie organy
krajowe, co umożliwia nadawanie priorytetu
połączeniom z numerem alarmowym „112”.
Przechowywanie danych
Dane zawarte w pamięci systemu
pozostają niedostępne z zewnątrz do czasu
wykonania połączenia. Systemu nie da się
namierzyć i nie jest on stale monitorowany
podczas normalnej pracy.
Dane zapisane w wewnętrznej pamięci
systemu są automatycznie wymazywane na
bieżąco. Zarejestrowane pozostają tylko trzy
ostatnie lokalizacje pojazdu.
Po wykonaniu połączenia alarmowego
rejestr danych jest przechowywany przez
maksymalnie 13
godzin.
Dostęp do danych
Użytkownik ma prawo do uzyskania
wglądu w dane, a w razie potrzeby może
przesłać wniosek o poprawienie, wymazanie
lub ograniczenie przetwarzania dowolnych
danych osobowych nieprzetwarzanych
zgodnie z postanowieniami rozporządzenia
2016/679 (RODO). Strony trzecie, do
których dane trafiły, zostaną poinformowane
o każdym poprawieniu, wymazaniu lub
ograniczeniu przetwarzania danych zgodnie
z wyżej wymienioną dyrektywą, chyba że
nie będzie to możliwe albo będzie wymagało
nieproporcjonalnie dużego wysiłku.
Użytkownik ma także prawo do złożenia
skargi w odpowiednim organie ochrony
danych.
Peugeot Connect
Assistance
► W razie awarii pojazdu wcisnąć przycisk 2 na
ponad 2 sekundy, aby wezwać pomoc drogową
(co jest potwierdzane komunikatem głosowym*).
►
Ponowne szybkie naciśnięcie powoduje
anulowanie połączenia.
Tryb prywatny pozwala kontrolować, jakie informacje (dane i/lub lokalizacja)
są przesyłane z pojazdu do firmy PEUGEOT.
Konfigurację można zmienić w menu
Ustawienia na ekranie dotykowym.
Domyślnie, w zależności od wyposażenia,
funkcję geolokalizacji wyłącza się / włącza
przez jednoczesne naciśnięcie dwóch
przycisków, a następnie naciśnięcie przycisku
„Peugeot Connect Assistance” w celu
potwierdzenia.
W przypadku samochodu zakupionego
poza siecią PEUGEOT prosimy o
sprawdzenie konfiguracji tych usług i ich
ewentualną modyfikację w sieci serwisowej.
W krajach wielojęzycznych możliwa jest
konfiguracja w jednym z wybranych języków
państwowych.
Ze względów technicznych, a zwłaszcza
w celu zapewnienia klientowi lepszej
jakości usług telematycznych, producent
zastrzega sobie prawo do aktualizacji w
dowolnej chwili pokładowego układu
telematycznego pojazdu.
W przypadku korzystania z usługi
Peugeot Connect Packs z pakietem SOS
i assistance dostępne są również usługi
dodatkowe w strefie osobistej przez stronę
internetową danego kraju.
Informacje o pakiecie SOS i assistance są
dostępne w ogólnych warunkach tych usług.
Page 87 of 276

85
Bezpieczeństwo

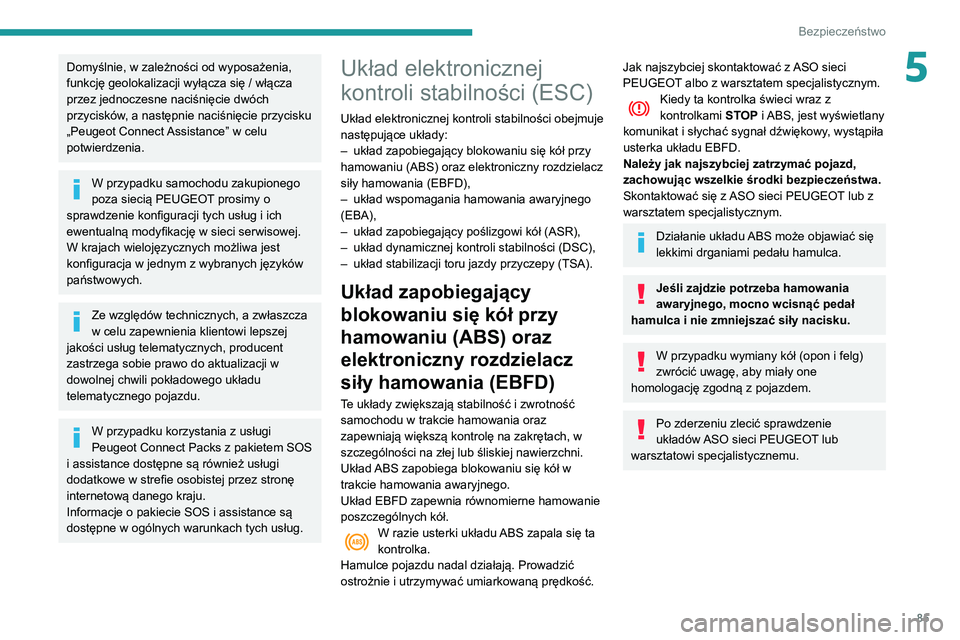

5Domyślnie, w zależności od wyposażenia,
funkcję geolokalizacji wyłącza się / włącza
przez jednoczesne naciśnięcie dwóch
przycisków, a następnie naciśnięcie przycisku
„Peugeot Connect Assistance” w celu
potwierdzenia.
W przypadku samochodu zakupionego
poza siecią PEUGEOT prosimy o
sprawdzenie konfiguracji tych usług i ich
ewentualną modyfikację w sieci serwisowej.
W krajach wielojęzycznych możliwa jest
konfiguracja w jednym z wybranych języków
państwowych.
Ze względów technicznych, a zwłaszcza
w celu zapewnienia klientowi lepszej
jakości usług telematycznych, producent
zastrzega sobie prawo do aktualizacji w
dowolnej chwili pokładowego układu
telematycznego pojazdu.
W przypadku korzystania z usługi
Peugeot Connect Packs z pakietem SOS
i assistance dostępne są również usługi
dodatkowe w strefie osobistej przez stronę
internetową danego kraju.
Informacje o pakiecie SOS i assistance są
dostępne w ogólnych warunkach tych usług.
Układ elektronicznej
kontroli stabilności (ESC)
Układ elektronicznej kontroli stabilności obejmuje
następujące układy:
–
układ zapobiegający blokowaniu się kół przy
hamowaniu (ABS) oraz elektroniczny rozdzielacz
siły hamowania (EBFD),
–
układ wspomagania hamowania awaryjnego
(EBA),
–
układ zapobiegający poślizgowi kół (ASR),
–
układ dynamicznej kontroli stabilności (DSC),
–
układ stabilizacji toru jazdy przyczepy (TSA).
Układ zapobiegający
blokowaniu się kół przy
hamowaniu (ABS) oraz
elektroniczny rozdzielacz
siły hamowania (EBFD)
Te układy zwiększają stabilność i zwrotność
samochodu w trakcie hamowania oraz
zapewniają większą kontrolę na zakrętach, w
szczególności na złej lub śliskiej nawierzchni.
Układ ABS zapobiega blokowaniu się kół w
trakcie hamowania awaryjnego.
Układ EBFD zapewnia równomierne hamowanie
poszczególnych kół.
W razie usterki układu ABS zapala się ta
kontrolka.
Hamulce pojazdu nadal działają. Prowadzić
ostrożnie i utrzymywać umiarkowaną prędkość.
Jak najszybciej skontaktować z ASO sieci
PEUGEOT albo z warsztatem specjalistycznym.
Kiedy ta kontrolka świeci wraz z
kontrolkami STOP i ABS, jest wyświetlany
komunikat i słychać sygnał dźwiękowy, wystąpiła
usterka układu EBFD.
Należy jak najszybciej zatrzymać pojazd,
zachowując wszelkie środki bezpieczeństwa.
Skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
Działanie układu ABS może objawiać się
lekkimi drganiami pedału hamulca.
Jeśli zajdzie potrzeba hamowania
awaryjnego, mocno wcisnąć pedał
hamulca i nie zmniejszać siły nacisku.
W przypadku wymiany kół (opon i felg)
zwrócić uwagę, aby miały one
homologację zgodną z pojazdem.
Po zderzeniu zlecić sprawdzenie
układów ASO sieci PEUGEOT lub
warsztatowi specjalistycznemu.
Page 88 of 276

86
Bezpieczeństwo

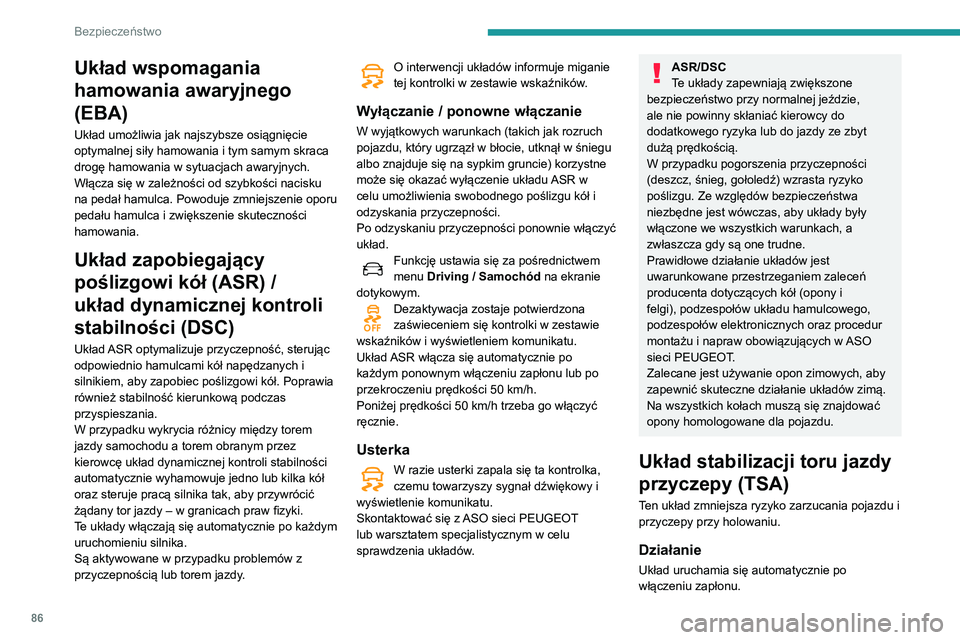

Układ wspomagania
hamowania awaryjnego
(EBA)
Układ umożliwia jak najszybsze osiągnięcie
optymalnej siły hamowania i tym samym skraca
drogę hamowania w sytuacjach awaryjnych.
Włącza się w zależności od szybkości nacisku
na pedał hamulca. Powoduje zmniejszenie oporu
pedału hamulca i zwiększenie skuteczności
hamowania.
Układ zapobiegający
poślizgowi kół (ASR) /
układ dynamicznej kontroli
stabilności (DSC)
Układ ASR optymalizuje przyczepność, sterując
odpowiednio hamulcami kół napędzanych i
silnikiem, aby zapobiec poślizgowi kół. Poprawia
również stabilność kierunkową podczas
przyspieszania.
W przypadku wykrycia różnicy między torem
jazdy samochodu a torem obranym przez
kierowcę układ dynamicznej kontroli stabilności
automatycznie wyhamowuje jedno lub kilka kół
oraz steruje pracą silnika tak, aby przywrócić
żądany tor jazdy – w granicach praw fizyki.
Te układy włączają się automatycznie po każdym
uruchomieniu silnika.
Są aktywowane w przypadku problemów z
przyczepnością lub torem jazdy.
O interwencji układów informuje miganie
tej kontrolki w zestawie wskaźników.
Wyłączanie / ponowne włączanie
W wyjątkowych warunkach (takich jak rozruch
pojazdu, który ugrzązł w błocie, utknął w śniegu
albo znajduje się na sypkim gruncie) korzystne
może się okazać wyłączenie układu ASR w
celu umożliwienia swobodnego poślizgu kół i
odzyskania przyczepności.
Po odzyskaniu przyczepności ponownie włączyć
układ.
Funkcję ustawia się za pośrednictwem
menu Driving / Samochód na ekranie
dotykowym.
Dezaktywacja zostaje potwierdzona
zaświeceniem się kontrolki w zestawie
wskaźników i wyświetleniem komunikatu.
Układ ASR włącza się automatycznie po
każdym ponownym włączeniu zapłonu lub po
przekroczeniu prędkości 50
km/h.
Poniżej prędkości 50
km/h trzeba go włączyć
ręcznie.
Usterka
W razie usterki zapala się ta kontrolka,
czemu towarzyszy sygnał dźwiękowy i
wyświetlenie komunikatu.
Skontaktować się z ASO sieci PEUGEOT
lub warsztatem specjalistycznym w celu
sprawdzenia układów.
ASR/DSC
Te układy zapewniają zwiększone
bezpieczeństwo przy normalnej jeździe,
ale nie powinny skłaniać kierowcy do
dodatkowego ryzyka lub do jazdy ze zbyt
dużą prędkością.
W przypadku pogorszenia przyczepności
(deszcz, śnieg, gołoledź) wzrasta ryzyko
poślizgu. Ze względów bezpieczeństwa
niezbędne jest wówczas, aby układy były
włączone we wszystkich warunkach, a
zwłaszcza gdy są one trudne.
Prawidłowe działanie układów jest
uwarunkowane przestrzeganiem zaleceń
producenta dotyczących kół (opony i
felgi), podzespołów układu hamulcowego,
podzespołów elektronicznych oraz procedur
montażu i napraw obowiązujących w ASO
sieci PEUGEOT.
Zalecane jest używanie opon zimowych, aby
zapewnić skuteczne działanie układów zimą.
Na wszystkich kołach muszą się znajdować
opony homologowane dla pojazdu.
Układ stabilizacji toru jazdy
przyczepy (TSA)
Ten układ zmniejsza ryzyko zarzucania pojazdu i
przyczepy przy holowaniu.
Działanie
Układ uruchamia się automatycznie po
włączeniu zapłonu.
Nie może być żadnych usterek układu
elektronicznej kontroli stabilności (ESC).
Kiedy układ wykryje ruchy oscylacyjne przyczepy
podczas jazdy z prędkością od 60 do 160 km/h,
ustabilizuje przyczepę za pomocą układu
hamulcowego, a w razie potrzeby zmniejszy
także moc silnika, aby obniżyć prędkość jazdy.
W czasie interwencji układu miga ta
kontrolka w zestawie wskaźników i
zapalają się światła stop, które ostrzegają innych
użytkowników drogi.
Informacje o masie przyczepy znajdują się w
części Dane techniczne dowodu rejestracyjnego
pojazdu.
Aby zapewnić całkowite bezpieczeństwo
podczas jazdy z hakiem holowniczym ,
zapoznać się z odpowiednim rozdziałem.
Usterka
W razie usterki włącza się ta kontrolka w
zestawie wskaźników, zostaje
wyświetlony komunikat i rozlega się sygnał
dźwiękowy.
W przypadku zamiaru kontynuowania jazdy z
przyczepą należy zmniejszyć prędkość i jechać
ostrożnie!
Skontaktować się z ASO sieci PEUGEOT
lub warsztatem specjalistycznym w celu
sprawdzenia układu.
Układ stabilizacji toru jazdy przyczepy
zapewnia dodatkowe bezpieczeństwo
podczas normalnej jazdy pod warunkiem
Page 89 of 276

87
Bezpieczeństwo

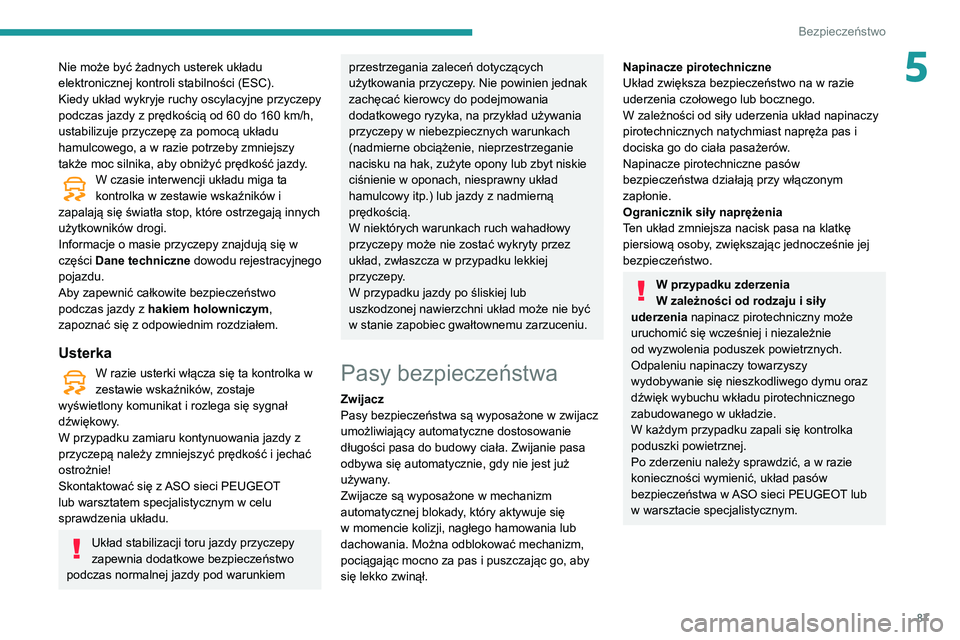

5Nie może być żadnych usterek układu
elektronicznej kontroli stabilności (ESC).
Kiedy układ wykryje ruchy oscylacyjne przyczepy
podczas jazdy z prędkością od 60 do 160 km/h,
ustabilizuje przyczepę za pomocą układu
hamulcowego, a w razie potrzeby zmniejszy
także moc silnika, aby obniżyć prędkość jazdy.
W czasie interwencji układu miga ta
kontrolka w zestawie wskaźników i
zapalają się światła stop, które ostrzegają innych
użytkowników drogi.
Informacje o masie przyczepy znajdują się w
części Dane techniczne dowodu rejestracyjnego
pojazdu.
Aby zapewnić całkowite bezpieczeństwo
podczas jazdy z hakiem holowniczym ,
zapoznać się z odpowiednim rozdziałem.
Usterka
W razie usterki włącza się ta kontrolka w
zestawie wskaźników, zostaje
wyświetlony komunikat i rozlega się sygnał
dźwiękowy.
W przypadku zamiaru kontynuowania jazdy z
przyczepą należy zmniejszyć prędkość i jechać
ostrożnie!
Skontaktować się z ASO sieci PEUGEOT
lub warsztatem specjalistycznym w celu
sprawdzenia układu.
Układ stabilizacji toru jazdy przyczepy
zapewnia dodatkowe bezpieczeństwo
podczas normalnej jazdy pod warunkiem
przestrzegania zaleceń dotyczących
użytkowania przyczepy. Nie powinien jednak
zachęcać kierowcy do podejmowania
dodatkowego ryzyka, na przykład używania
przyczepy w niebezpiecznych warunkach
(nadmierne obciążenie, nieprzestrzeganie
nacisku na hak, zużyte opony lub zbyt niskie
ciśnienie w oponach, niesprawny układ
hamulcowy itp.) lub jazdy z nadmierną
prędkością.
W niektórych warunkach ruch wahadłowy
przyczepy może nie zostać wykryty przez
układ, zwłaszcza w przypadku lekkiej
przyczepy.
W przypadku jazdy po śliskiej lub
uszkodzonej nawierzchni układ może nie być
w stanie zapobiec gwałtownemu zarzuceniu.
Pasy bezpieczeństwa
Zwijacz
Pasy bezpieczeństwa są wyposażone w zwijacz
umożliwiający automatyczne dostosowanie
długości pasa do budowy ciała. Zwijanie pasa
odbywa się automatycznie, gdy nie jest już
używany.
Zwijacze są wyposażone w mechanizm
automatycznej blokady, który aktywuje się
w momencie kolizji, nagłego hamowania lub
dachowania. Można odblokować mechanizm,
pociągając mocno za pas i puszczając go, aby
się lekko zwinął.
Napinacze pirotechniczne
Układ zwiększa bezpieczeństwo na w razie
uderzenia czołowego lub bocznego.
W zależności od siły uderzenia układ napinaczy
pirotechnicznych natychmiast napręża pas i
dociska go do ciała pasażerów.
Napinacze pirotechniczne pasów
bezpieczeństwa działają przy włączonym
zapłonie.
Ogranicznik siły naprężenia
Ten układ zmniejsza nacisk pasa na klatkę
piersiową osoby, zwiększając jednocześnie jej
bezpieczeństwo.
W przypadku zderzenia
W zależności od rodzaju i siły
uderzenia napinacz pirotechniczny może
uruchomić się wcześniej i niezależnie
od wyzwolenia poduszek powietrznych.
Odpaleniu napinaczy towarzyszy
wydobywanie się nieszkodliwego dymu oraz
dźwięk wybuchu wkładu pirotechnicznego
zabudowanego w układzie.
W każdym przypadku zapali się kontrolka
poduszki powietrznej.
Po zderzeniu należy sprawdzić, a w razie
konieczności wymienić, układ pasów
bezpieczeństwa w ASO sieci PEUGEOT lub
w warsztacie specjalistycznym.

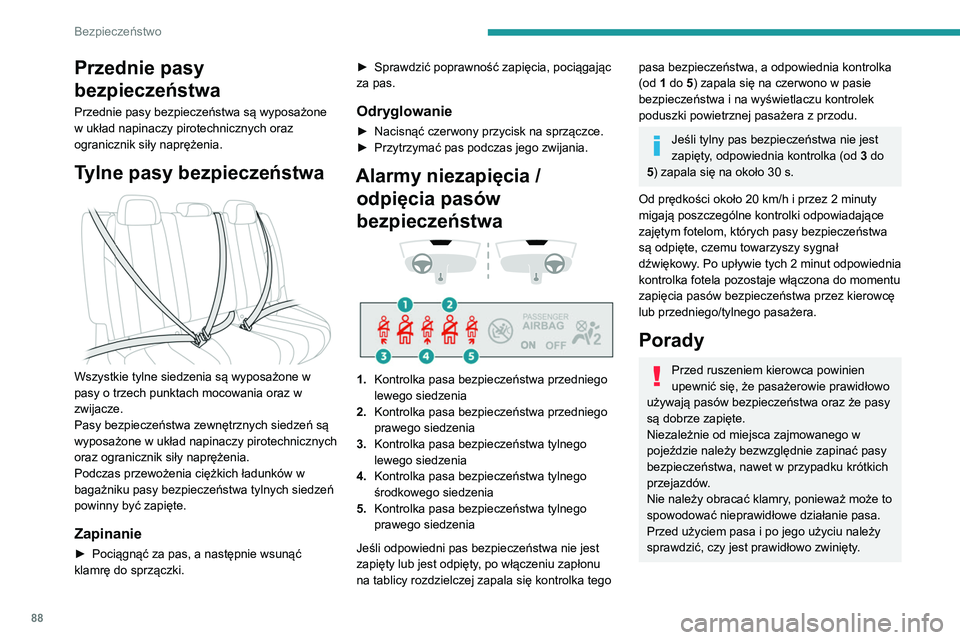

Page 90 of 276

88
Bezpieczeństwo
Przednie pasy
bezpieczeństwa
Przednie pasy bezpieczeństwa są wyposażone
w układ napinaczy pirotechnicznych oraz
ogranicznik siły naprężenia.
Tylne pasy bezpieczeństwa
Wszystkie tylne siedzenia są wyposażone w
pasy o trzech punktach mocowania oraz w
zwijacze.
Pasy bezpieczeństwa zewnętrznych siedzeń są
wyposażone w układ napinaczy pirotechnicznych
oraz ogranicznik siły naprężenia.
Podczas przewożenia ciężkich ładunków w
bagażniku pasy bezpieczeństwa tylnych siedzeń
powinny być zapięte.
Zapinanie
► Pociągnąć za pas, a następnie wsunąć
klamrę do sprzączki. ►
Sprawdzić poprawność zapięcia, pociągając
za pas.
Odryglowanie
► Nacisnąć czerwony przycisk na sprzączce.
► Przytrzymać pas podczas jego zwijania.
Alarmy niezapięcia /
odpięcia pasów
bezpieczeństwa
1. Kontrolka pasa bezpieczeństwa przedniego
lewego siedzenia
2. Kontrolka pasa bezpieczeństwa przedniego
prawego siedzenia
3. Kontrolka pasa bezpieczeństwa tylnego
lewego siedzenia
4. Kontrolka pasa bezpieczeństwa tylnego
środkowego siedzenia
5. Kontrolka pasa bezpieczeństwa tylnego
prawego siedzenia
Jeśli odpowiedni pas bezpieczeństwa nie jest
zapięty lub jest odpięty, po włączeniu zapłonu
na tablicy rozdzielczej zapala się kontrolka tego
pasa bezpieczeństwa, a odpowiednia kontrolka
(od 1 do 5) zapala się na czerwono w pasie
bezpieczeństwa i na wyświetlaczu kontrolek
poduszki powietrznej pasażera z przodu.
Jeśli tylny pas bezpieczeństwa nie jest
zapięty, odpowiednia kontrolka (od 3 do
5) zapala się na około 30 s.
Od prędkości około 20 km/h i przez 2 minuty
migają poszczególne kontrolki odpowiadające
zajętym fotelom, których pasy bezpieczeństwa
są odpięte, czemu towarzyszy sygnał
dźwiękowy. Po upływie tych 2 minut odpowiednia
kontrolka fotela pozostaje włączona do momentu
zapięcia pasów bezpieczeństwa przez kierowcę
lub przedniego/tylnego pasażera.
Porady
Przed ruszeniem kierowca powinien
upewnić się, że pasażerowie prawidłowo
używają pasów bezpieczeństwa oraz że pasy
są dobrze zapięte.
Niezależnie od miejsca zajmowanego w
pojeździe należy bezwzględnie zapinać pasy
bezpieczeństwa, nawet w przypadku krótkich
przejazdów.
Nie należy obracać klamry, ponieważ może to
spowodować nieprawidłowe działanie pasa.
Przed użyciem pasa i po jego użyciu należy
sprawdzić, czy jest prawidłowo zwinięty.
