Page 21 of 276
19
Instrumentación de a bordo

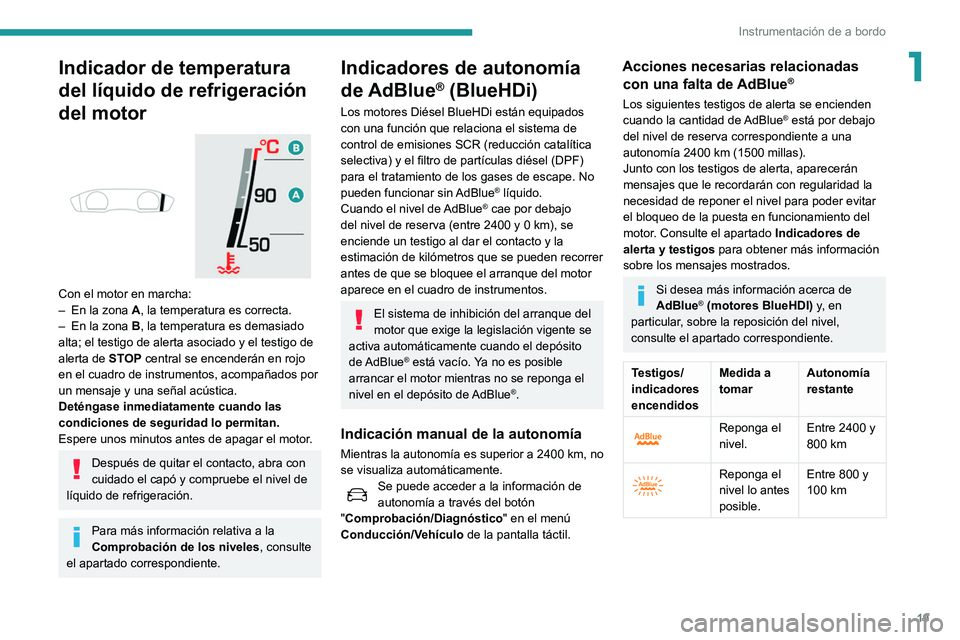

1Indicador de temperatura
del líquido de refrigeración
del motor
Con el motor en marcha:
– En la zona A, la temperatura es correcta.
–
En la zona
B, la temperatura es demasiado
alta; el testigo de alerta asociado y el testigo de
alerta de STOP central se encenderán en rojo
en el cuadro de instrumentos, acompañados por
un mensaje y una señal acústica.
Deténgase inmediatamente cuando las
condiciones de seguridad lo permitan.
Espere unos minutos antes de apagar el motor.
Después de quitar el contacto, abra con
cuidado el capó y compruebe el nivel de
líquido de refrigeración.
Para más información relativa a la
Comprobación de los niveles , consulte
el apartado correspondiente.
Indicadores de autonomía
de AdBlue
® (BlueHDi)
Los motores Diésel BlueHDi están equipados
con una función que relaciona el sistema de
control de emisiones SCR (reducción catalítica
selectiva) y el filtro de partículas diésel (DPF)
para el tratamiento de los gases de escape. No
pueden funcionar sin AdBlue
® líquido.
Cuando el nivel de AdBlue® cae por debajo
del nivel de reserva (entre 2400 y 0 km), se
enciende un testigo al dar el contacto y la
estimación de kilómetros que se pueden recorrer
antes de que se bloquee el arranque del motor
aparece en el cuadro de instrumentos.
El sistema de inhibición del arranque del
motor que exige la legislación vigente se
activa automáticamente cuando el depósito
de AdBlue
® está vacío. Ya no es posible
arrancar el motor mientras no se reponga el
nivel en el depósito de AdBlue
®.
Indicación manual de la autonomía
Mientras la autonomía es superior a 2400 km, no
se visualiza automáticamente.
Se puede acceder a la información de
autonomía a través del botón
"Comprobación/Diagnóstico " en el menú
Conducción/Vehículo de la pantalla táctil.
Acciones necesarias relacionadas
con una falta de AdBlue®
Los siguientes testigos de alerta se encienden
cuando la cantidad de AdBlue® está por debajo
del nivel de reserva correspondiente a una
autonomía 2400 km (1500 millas).
Junto con los testigos de alerta, aparecerán
mensajes que le recordarán con regularidad la
necesidad de reponer el nivel para poder evitar
el bloqueo de la puesta en funcionamiento del
motor. Consulte el apartado Indicadores de
alerta y testigos para obtener más información
sobre los mensajes mostrados.
Si desea más información acerca de
AdBlue® (motores BlueHDI) y, en
particular, sobre la reposición del nivel,
consulte el apartado correspondiente.
Testigos/
indicadores
encendidos Medida a
tomar
Autonomía
restante
Reponga el
nivel.Entre 2400 y
800
km
Reponga el
nivel lo antes
posible.Entre 800 y
100
km
Page 22 of 276
20
Instrumentación de a bordo

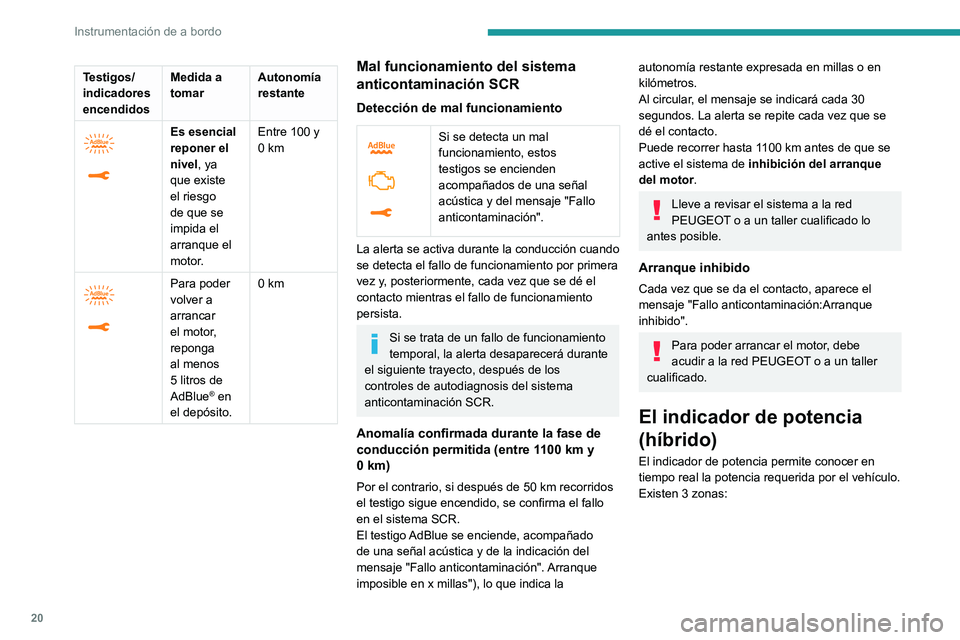

Testigos/
indicadores
encendidosMedida a
tomar
Autonomía
restante
Es esencial
reponer el
nivel, ya
que existe
el riesgo
de que se
impida el
arranque el
motor.Entre 100 y
0
km
Para poder
volver a
arrancar
el motor,
reponga
al menos
5 litros de
AdBlue
® en
el depósito. 0
km
Mal funcionamiento del sistema
anticontaminación SCR
Detección de mal funcionamiento
Si se detecta un mal
funcionamiento, estos
testigos se encienden
acompañados de una señal
acústica y del mensaje "Fallo
anticontaminación".
La alerta se activa durante la conducción cuando
se detecta el fallo de funcionamiento por primera
vez y, posteriormente, cada vez que se dé el
contacto mientras el fallo de funcionamiento
persista.
Si se trata de un fallo de funcionamiento
temporal, la alerta desaparecerá durante
el siguiente trayecto, después de los
controles de autodiagnosis del sistema
anticontaminación SCR.
Anomalía confirmada durante la fase de
conducción permitida (entre 1100 km y
0
km)
Por el contrario, si después de 50 km recorridos
el testigo sigue encendido, se confirma el fallo
en el sistema SCR.
El testigo
AdBlue se enciende, acompañado
de una señal acústica y de la indicación del
mensaje "Fallo anticontaminación". Arranque
imposible en x millas"), lo que indica la
autonomía restante expresada en millas o en
kilómetros.
Al circular, el mensaje se indicará cada 30
segundos. La alerta se repite cada vez que se
dé el contacto.
Puede recorrer hasta 1100 km antes de que se
active el sistema de inhibición del arranque
del motor.
Lleve a revisar el sistema a la red
PEUGEOT o a un taller cualificado lo
antes posible.
Arranque inhibido
Cada vez que se da el contacto, aparece el
mensaje "Fallo anticontaminación:Arranque
inhibido".
Para poder arrancar el motor, debe
acudir a la red PEUGEOT o a un taller
cualificado.
El indicador de potencia
(híbrido)
El indicador de potencia permite conocer en
tiempo real la potencia requerida por el vehículo.
Existen 3 zonas:

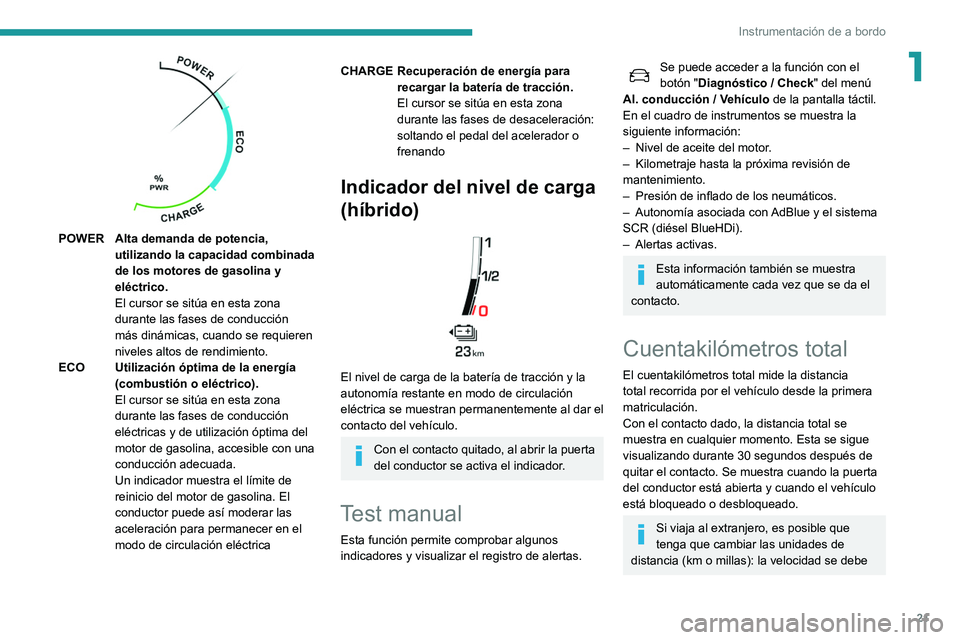

Page 23 of 276
21
Instrumentación de a bordo
1
POWER Alta demanda de potencia, utilizando la capacidad combinada
de los motores de gasolina y
eléctrico.
El cursor se sitúa en esta zona
durante las fases de conducción
más dinámicas, cuando se requieren
niveles altos de rendimiento.
ECO Utilización óptima de la energía (combustión o eléctrico).
El cursor se sitúa en esta zona
durante las fases de conducción
eléctricas y de utilización óptima del
motor de gasolina, accesible con una
conducción adecuada.
Un indicador muestra el límite de
reinicio del motor de gasolina. El
conductor puede así moderar las
aceleración para permanecer en el
modo de circulación eléctrica
CHARGE Recuperación de energía para recargar la batería de tracción.
El cursor se sitúa en esta zona
durante las fases de desaceleración:
soltando el pedal del acelerador o
frenando
Indicador del nivel de carga
(híbrido)
El nivel de carga de la batería de tracción y la
autonomía restante en modo de circulación
eléctrica se muestran permanentemente al dar el
contacto del vehículo.
Con el contacto quitado, al abrir la puerta
del conductor se activa el indicador.
Test manual
Esta función permite comprobar algunos
indicadores y visualizar el registro de alertas.
Se puede acceder a la función con el
botón "Diagnóstico / Check" del menú
Al. conducción / Vehículo de la pantalla táctil.
En el cuadro de instrumentos se muestra la
siguiente información:
–
Nivel de aceite del motor
.
–
Kilometraje hasta la próxima revisión de
mantenimiento.
–
Presión de inflado de los neumáticos.
–
Autonomía asociada con
AdBlue y el sistema
SCR (diésel BlueHDi).
–
Alertas activas.
Esta información también se muestra
automáticamente cada vez que se da el
contacto.
Cuentakilómetros total
El cuentakilómetros total mide la distancia
total recorrida por el vehículo desde la primera
matriculación.
Con el contacto dado, la distancia total se
muestra en cualquier momento. Esta se sigue
visualizando durante 30 segundos después de
quitar el contacto. Se muestra cuando la puerta
del conductor está abierta y cuando el vehículo
está bloqueado o desbloqueado.
Si viaja al extranjero, es posible que
tenga que cambiar las unidades de
distancia (km o millas): la velocidad se debe
Page 24 of 276
22
Instrumentación de a bordo
indicar en la unidad oficial del país (km/h o
mph).
La unidad se cambia mediante el menú de
configuración de la pantalla con el vehículo
parado.
Reostato de luces
Este sistema permite adaptar manualmente la
intensidad luminosa del puesto de conducción
en función de la luminosidad exterior.
Con pantalla táctil de 8"
► Pulse este botón para seleccionar el
menú Ajustes.
► Seleccione " Luminosidad ".
► Ajuste la luminosidad pulsando las
flechas o moviendo el control deslizante.
Los ajustes se aplican inmediatamente.
►
Pulse fuera de la ventana de ajustes para
salir
.
También puede apagar la pantalla:
► Pulse este botón para seleccionar el
menú Ajustes.
► Seleccione " Dark".
La pantalla se apaga por completo.
►
V
uelva a pulsar la pantalla (cualquier punto
de su superficie) para activarla.
Con pantalla táctil HD de
10"
► Pulse este botón para seleccionar el
menú Ajustes.
►
Seleccione " OPCIONES
".
► Seleccione "Configuración pantalla ".
►
Seleccione la pestaña " Luminosidad".► Ajuste la luminosidad pulsando las
flechas o moviendo el control deslizante.
► Pulse este botón para guardar y salir .
También puede apagar la pantalla:
► Pulse este botón para seleccionar el
menú Ajustes.
► Seleccione " Apagar pantalla ".
La pantalla se apaga por completo.
►
V
uelva a pulsar la pantalla (cualquier punto
de su superficie) para activarla.
Ordenador de a bordo
Muestra información sobre el trayecto actual
(autonomía, consumo de carburante, velocidad
media, etc.).
Datos mostrados en el
cuadro de instrumentos
Los datos del ordenador de a bordo se
visualizan de forma permanente cuando se
selecciona el modo de pantalla "PERSONAL". En todos los demás modos de visualización,
si presiona el extremo de la palanca del
limpiaparabrisas, estos datos se mostrarán
temporalmente en una ventana específica.
Visualización de las diferentes pestañas
► Si pulsa el botón situado en el extremo de
la palanca del limpiaparabrisas, se mostrarán
sucesivamente las siguientes pestañas:
–
Información actual:
•
Autonomía total (gasolina o diésel).
•
Consumo actual(gasolina o diésel).
•
Contador de tiempo de Stop & Start
(gasolina o diésel).
•
Porcentaje del trayecto actual recorrido
en modo conducción en modo totalmente
eléctrico (híbrido).
–
T
rayectos "1" y, a continuación, "2":
•
V
elocidad media.
•
Consumo de carburante medio.
•
Distancia recorrida.
Puesta a cero del trayecto
► Cuando se muestre el
cuentakilómetros parcial deseado, pulse
Page 25 of 276
23
Instrumentación de a bordo

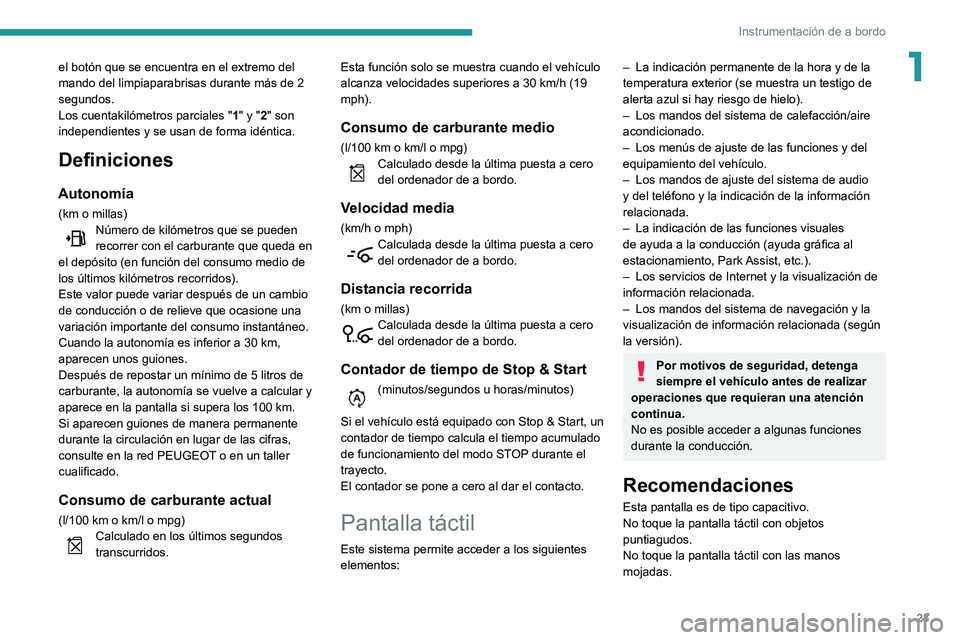

1el botón que se encuentra en el extremo del
mando del limpiaparabrisas durante más de 2
segundos.
Los cuentakilómetros parciales "1" y "2" son
independientes y se usan de forma idéntica.
Definiciones
Autonomía
(km o millas)Número de kilómetros que se pueden
recorrer con el carburante que queda en
el depósito (en función del consumo medio de
los últimos kilómetros recorridos).
Este valor puede variar después de un cambio
de conducción o de relieve que ocasione una
variación importante del consumo instantáneo.
Cuando la autonomía es inferior a 30
km,
aparecen unos guiones.
Después de repostar un mínimo de 5 litros de
carburante, la autonomía se vuelve a calcular y
aparece en la pantalla si supera los 100
km.
Si aparecen guiones de manera permanente
durante la circulación en lugar de las cifras,
consulte en la red PEUGEOT o en un taller
cualificado.
Consumo de carburante actual
(l/100 km o km/l o mpg)Calculado en los últimos segundos
transcurridos. Esta función solo se muestra cuando el vehículo
alcanza velocidades superiores a 30
km/h (19
mph).
Consumo de carburante medio
(l/100 km o km/l o mpg)Calculado desde la última puesta a cero
del ordenador de a bordo.
Velocidad media
(km/h o mph)Calculada desde la última puesta a cero
del ordenador de a bordo.
Distancia recorrida
(km o millas)Calculada desde la última puesta a cero
del ordenador de a bordo.
Contador de tiempo de Stop & Start
(minutos/segundos u horas/minutos)
Si el vehículo está equipado con Stop & Start, un
contador de tiempo calcula el tiempo acumulado
de funcionamiento del modo STOP durante el
trayecto.
El contador se pone a cero al dar el contacto.
Pantalla táctil
Este sistema permite acceder a los siguientes
elementos:
– La indicación permanente de la hora y de la
temperatura exterior (se muestra un testigo de
alerta azul si hay riesgo de hielo).
–
Los mandos del sistema de calefacción/aire
acondicionado.
–
Los menús de ajuste de las funciones y del
equipamiento del vehículo.
–
Los mandos de ajuste del sistema de audio
y del teléfono y la indicación de la información
relacionada.
–
La indicación de las funciones visuales
de ayuda a la conducción (ayuda gráfica al
estacionamiento, Park
Assist, etc.).
–
Los servicios de Internet y la visualización de
información relacionada.
–
Los mandos del sistema de navegación y la
visualización de información relacionada (según
la versión).
Por motivos de seguridad, detenga
siempre el vehículo antes de realizar
operaciones que requieran una atención
continua.
No es posible acceder a algunas funciones
durante la conducción.
Recomendaciones
Esta pantalla es de tipo capacitivo.
No toque la pantalla táctil con objetos
puntiagudos.
No toque la pantalla táctil con las manos
mojadas.
Page 26 of 276
24
Instrumentación de a bordo

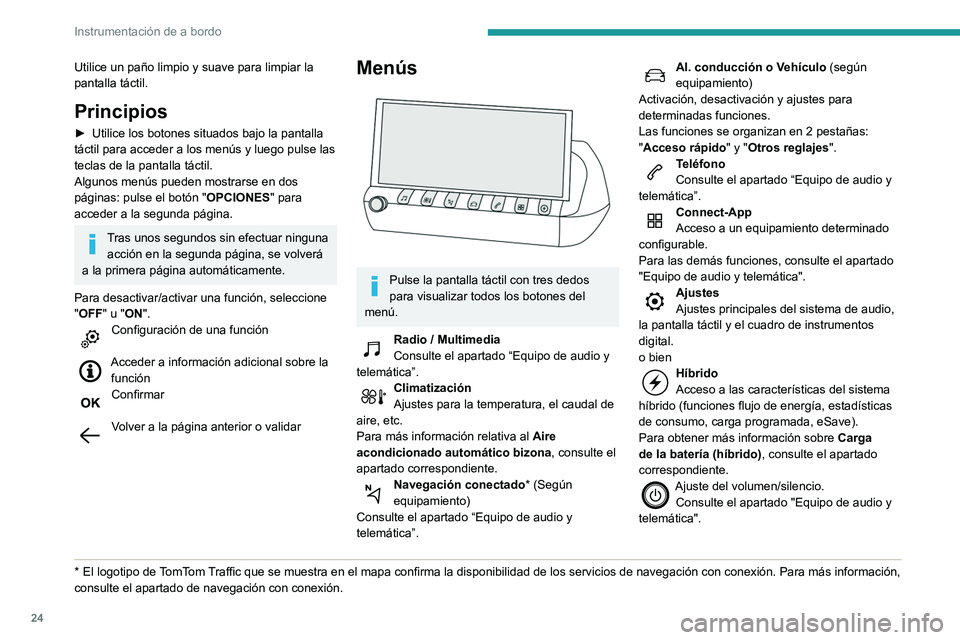

Utilice un paño limpio y suave para limpiar la
pantalla táctil.
Principios
► Utilice los botones situados bajo la pantalla
táctil para acceder a los menús y luego pulse las
teclas de la pantalla táctil.
Algunos menús pueden mostrarse en dos
páginas: pulse el botón " OPCIONES
" para
acceder a la segunda página.
Tras unos segundos sin efectuar ninguna acción en la segunda página, se volverá
a la primera página automáticamente.
Para desactivar/activar una función, seleccione
"OFF " u "ON".
Configuración de una función
Acceder a información adicional sobre la
función
Confirmar
Volver a la página anterior o validar
* El logotipo de TomTom Traffic que se muestra en el mapa confirma la disponibilidad de los servicios de navegación con conexión. Para más información,
consulte el apartado de navegación con conexión.
Menús
Pulse la pantalla táctil con tres dedos
para visualizar todos los botones del
menú.
Radio / Multimedia
Consulte el apartado “Equipo de audio y
telemática”.
Climatización
Ajustes para la temperatura, el caudal de
aire, etc.
Para más información relativa al Aire
acondicionado automático bizona , consulte el
apartado correspondiente.
Navegación conectado* (Según
equipamiento)
Consulte el apartado “Equipo de audio y
telemática”.
Al. conducción o Vehículo (según
equipamiento)
Activación, desactivación y ajustes para
determinadas funciones.
Las funciones se organizan en 2 pestañas:
"Acceso rápido" y "Otros reglajes".
Teléfono
Consulte el apartado “Equipo de audio y
telemática”.
Connect-App
Acceso a un equipamiento determinado
configurable.
Para las demás funciones, consulte el apartado
"Equipo de audio y telemática".
Ajustes
Ajustes principales del sistema de audio,
la pantalla táctil y el cuadro de instrumentos
digital.
o bien
Híbrido
Acceso a las características del sistema
híbrido (funciones flujo de energía, estadísticas
de consumo, carga programada, eSave).
Para obtener más información sobre Carga
de la batería (híbrido) , consulte el apartado
correspondiente.
Ajuste del volumen/silencio. Consulte el apartado "Equipo de audio y
telemática".
Page 27 of 276
25
Instrumentación de a bordo

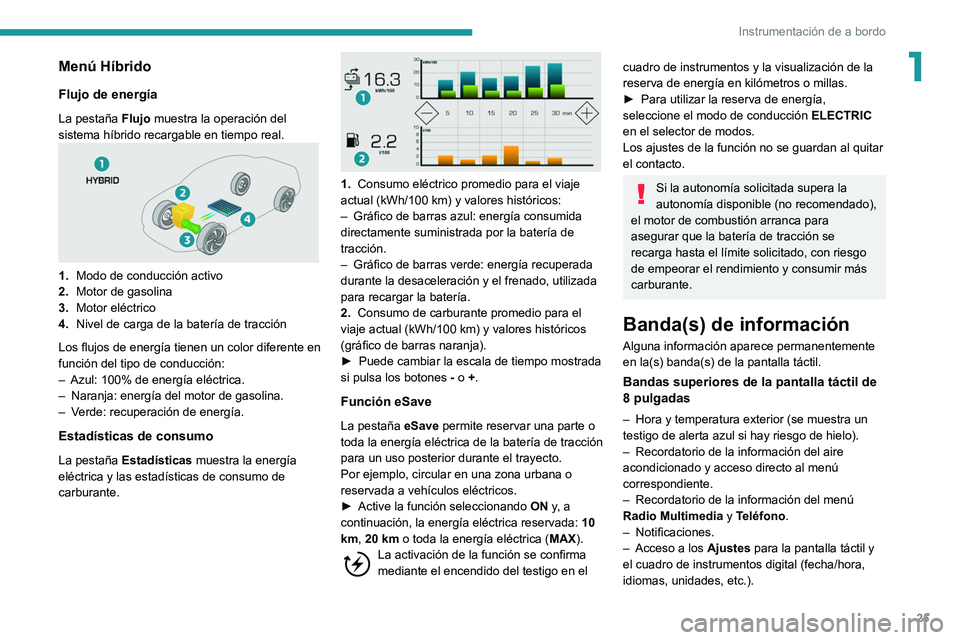

1Menú Híbrido
Flujo de energía
La pestaña Flujo muestra la operación del
sistema híbrido recargable en tiempo real.
1. Modo de conducción activo
2. Motor de gasolina
3. Motor eléctrico
4. Nivel de carga de la batería de tracción
Los flujos de energía tienen un color diferente en
función del tipo de conducción:
–
Azul: 100% de energía eléctrica.
–
Naranja: energía del motor de gasolina.
–
V
erde: recuperación de energía.
Estadísticas de consumo
La pestaña Estadísticas muestra la energía
eléctrica y las estadísticas de consumo de
carburante.
1. Consumo eléctrico promedio para el viaje
actual (kWh/100 km) y valores históricos:
–
Gráfico de barras azul: energía consumida
directamente suministrada por la batería de
tracción.
–
Gráfico de barras verde: energía recuperada
durante la desaceleración y el frenado, utilizada
para recargar la batería.
2.
Consumo de carburante promedio para el
viaje actual (kWh/100
km) y valores históricos
(gráfico de barras naranja).
►
Puede cambiar la escala de tiempo mostrada
si pulsa los botones
-
o +.
Función eSave
La pestaña eSave permite reservar una parte o
toda la energía eléctrica de la batería de tracción
para un uso posterior durante el trayecto.
Por ejemplo, circular en una zona urbana o
reservada a vehículos eléctricos.
►
Active la función seleccionando ON
y, a
continuación, la energía eléctrica reservada: 10
km, 20 km o toda la energía eléctrica ( MAX).
La activación de la función se confirma
mediante el encendido del testigo en el
cuadro de instrumentos y la visualización de la
reserva de energía en kilómetros o millas.
►
Para utilizar la reserva de energía,
seleccione el modo de conducción ELECTRIC
en el selector de modos.
Los ajustes de la función no se guardan al quitar
el contacto.
Si la autonomía solicitada supera la
autonomía disponible (no recomendado),
el motor de combustión arranca para
asegurar que la batería de tracción se
recarga hasta el límite solicitado, con riesgo
de empeorar el rendimiento y consumir más
carburante.
Banda(s) de información
Alguna información aparece permanentemente
en la(s) banda(s) de la pantalla táctil.
Bandas superiores de la pantalla táctil de
8 pulgadas
– Hora y temperatura exterior (se muestra un
testigo de alerta azul si hay riesgo de hielo).
–
Recordatorio de la información del aire
acondicionado y acceso directo al menú
correspondiente.
–
Recordatorio de la información del menú
Radio
Multimedia y Teléfono.
–
Notificaciones.
–
Acceso a los
Ajustes para la pantalla táctil y
el cuadro de instrumentos digital (fecha/hora,
idiomas, unidades, etc.).
Page 28 of 276
26
Instrumentación de a bordo

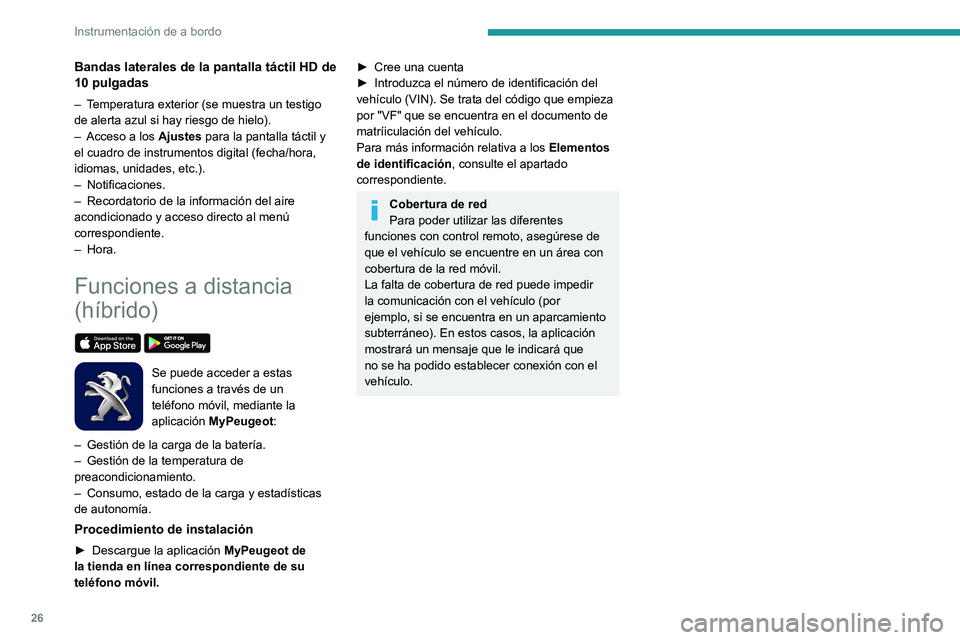

Bandas laterales de la pantalla táctil HD de
10 pulgadas
– Temperatura exterior (se muestra un testigo
de alerta azul si hay riesgo de hielo).
–
Acceso a los
Ajustes para la pantalla táctil y
el cuadro de instrumentos digital (fecha/hora,
idiomas, unidades, etc.).
–
Notificaciones.
–
Recordatorio de la información del aire
acondicionado y acceso directo al menú
correspondiente.
–
Hora.
Funciones a distancia
(híbrido)
Se puede acceder a estas
funciones a través de un
teléfono móvil, mediante la
aplicación MyPeugeot:
–
Gestión de la carga de la batería.
–
Gestión de la temperatura de
preacondicionamiento.
–
Consumo, estado de la carga y estadísticas
de autonomía.
Procedimiento de instalación
► Descargue la aplicación MyPeugeot de
la tienda en línea correspondiente de su
teléfono móvil.
► Cree una cuenta
► Introduzca el número de identificación del
vehículo (VIN). Se trata del código que empieza
por "VF" que se encuentra en el documento de
matríiculación del vehículo.
Para más información relativa a los Elementos
de identificación , consulte el apartado
correspondiente.
Cobertura de red
Para poder utilizar las diferentes
funciones con control remoto, asegúrese de
que el vehículo se encuentre en un área con
cobertura de la red móvil.
La falta de cobertura de red puede impedir
la comunicación con el vehículo (por
ejemplo, si se encuentra en un aparcamiento
subterráneo). En estos casos, la aplicación
mostrará un mensaje que le indicará que
no se ha podido establecer conexión con el
vehículo.
Page 29 of 276
27
Acceso

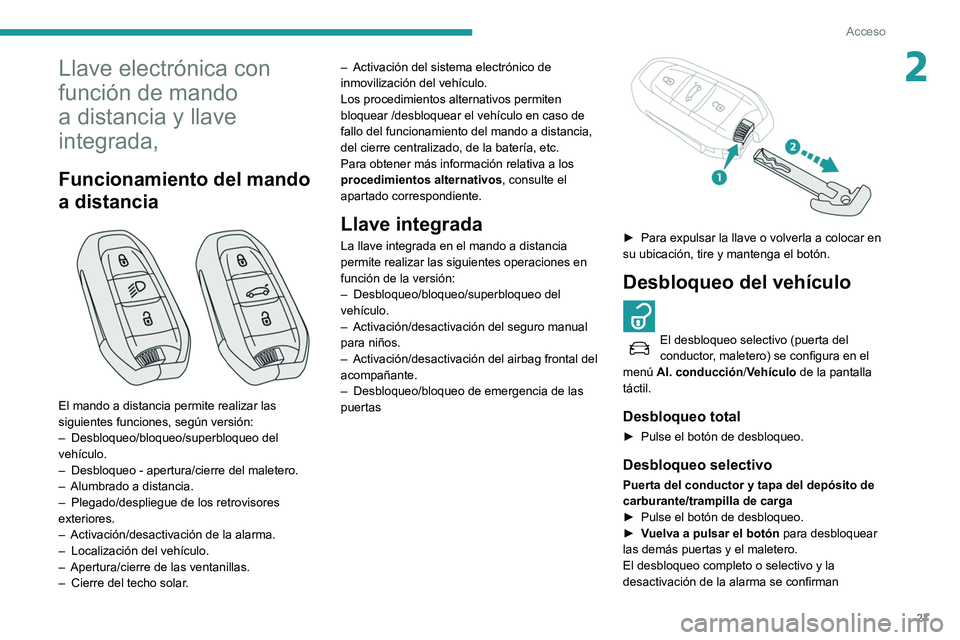

2Llave electrónica con
función de mando
a distancia y llave
integrada,
Funcionamiento del mando
a distancia
El mando a distancia permite realizar las
siguientes funciones, según versión:
–
Desbloqueo/bloqueo/superbloqueo del
vehículo.
–
Desbloqueo - apertura/cierre del maletero.
–
Alumbrado a distancia.
–
Plegado/despliegue de los retrovisores
exteriores.
–
Activación/desactivación de la alarma.
–
Localización del vehículo.
–
Apertura/cierre de las ventanillas.
–
Cierre del techo solar
. –
Activación del sistema electrónico de
inmovilización del vehículo.
Los procedimientos alternativos permiten
bloquear /desbloquear el vehículo en caso de
fallo del funcionamiento del mando a distancia,
del cierre centralizado, de la batería, etc.
Para obtener más información relativa a los
procedimientos alternativos
, consulte el
apartado correspondiente.
Llave integrada
La llave integrada en el mando a distancia
permite realizar las siguientes operaciones en
función de la versión:
–
Desbloqueo/bloqueo/superbloqueo del
vehículo.
–
Activación/desactivación del seguro manual
para niños.
–
Activación/desactivación del airbag frontal del
acompañante.
–
Desbloqueo/bloqueo de emergencia de las
puertas
► Para expulsar la llave o volverla a colocar en
su ubicación, tire y mantenga el botón.
Desbloqueo del vehículo
El desbloqueo selectivo (puerta del
conductor, maletero) se configura en el
menú Al. conducción /Vehículo de la pantalla
táctil.
Desbloqueo total
► Pulse el botón de desbloqueo.
Desbloqueo selectivo
Puerta del conductor y tapa del depósito de
carburante/trampilla de carga
►
Pulse el botón de desbloqueo.
►
V
uelva a pulsar el botón para desbloquear
las demás puertas y el maletero.
El desbloqueo completo o selectivo y la
desactivación de la alarma se confirman
Page 30 of 276
28
Acceso
Alumbrado a distancia de las luces
Esta función está disponible según la versión.► Pulse este botón. Las luces de
posición, las luces de cruce, las luces de
matrícula y las luces de los retrovisores
exteriores se encienden durante 30 segundos.
Púlselo una segunda vez antes de que finalice la
temporización para apagar las luces de manera
inmediata.
Recomendación
Mando a distancia
El mando a distancia es un dispositivo
sensible de alta frecuencia; evite manipularlo
en el bolsillo por el riesgo de desbloquear el
vehículo accidentalmente.
Evite pulsar los botones del mando a
distancia mientras se encuentre fuera del
alcance del vehículo por el riesgo de que el
mando a distancia deje de funcionar. En tal
caso sería necesario reinicializarlo.
Protección antirrobo
No modifique el antiarranque electrónico
del vehículo ya que puede causar fallos de
funcionamiento.
Bloqueo del vehículo
Circular con las puertas bloqueadas
podría dificultar el acceso de los servicios
mediante el parpadeo de las luces de posici
