PEUGEOT 508 2023 Instruksjoner for bruk (in Norwegian)

149
Praktisk informasjon
7

Type 2POWER
Grønn: elektrisk forbindelse etablert;
lading kan begynne.
CHARGE
Blinkende grønt: lading pågår eller
forhåndsbetingelser for temperatur aktivert.
Fast grønt: ladingen er fullført.
FAULT
Rød: feil; lading er ikke tillatt eller må
stoppes umiddelbart. Kontroller at alt er riktig
tilkoblet og at det elektriske systemet ikke er
defekt.
Hvis indikatorlampen ikke slukker, ta kontakt
med en PEUGEOT-forhandler eller et kvalifisert
verksted.
Når ladekabelen kobles til en kontakt for
hjemmelading, lyser alle indikatorlamper kort.
Hvis det ikke kommer noen indikatorlamper,
må du sjekke strømbryteren til kontakten for
hjemmelading. –

Hvis automatsikringen er utløst må du
kontakte en profesjonell for å kontrollere at
strømforsyningen din er kompatibel og utføre
nødvendige reparasjoner
.
–
Hvis automatsikringen ikke er utløst må du
unngå å bruke ladekabelen og kontakte en
PEUGEOT
-forhandler eller et kvalifisert verksted.
Etikett for Type 1-kontrollenhet
– Anbefalinger
1.
Se instruksjonsboken før bruk.
2. Feil bruk av denne ladekabelen kan føre til
brann, skade på eiendom og alvorlig skade
eller livsfarlig elektrisk støt!
3. Bruk alltid en jordet stikkontakt, beskyttet av
en 30 mA reststrøminnretning.
4. Bruk alltid en stikkontakt som er beskyttet
av en passende sikring for strømkretsens
spenningsnivå.
5. Vekten på kontrollenheten må ikke bæres av
stikkontakten, pluggen eller kablene.
6. Denne ladekabelen skal aldri brukes hvis
den er defekt eller skadet på noen måte. 7.
Aldri forsøk å åpne eller reparere denne
ladekabelen. Den inneholder ingen
reparerbare deler – bytt ut ladekabelen hvis
den er skadet.
8. Aldri nedsenk ladekabelen i vann.
9. Bruk aldri denne ladekabelen med
en skjøteledning, en multistikkontakt,
konverteringsadapter eller en skadet
stikkontakt.
10. Ikke trekk ut kontakten fra veggen for å
stoppe ladingen.
11 . Ikke tving kontakten dersom den er låst i
bilen.
12. Stopp ladingen med én gang ved å
låse og deretter låse opp bilen med
fjernkontrolltasten, hvis ladekabelen eller
stikkontakten føles svært varm ved berøring.
13. Denne ladekabelen inneholder komponenter
som kan forårsake lysbuer eller gnister. Skal
ikke eksponeres for brannfarlig damp.
14. Denne ladekabelen skal bare brukes på
PEUGEOT-biler.
15. Aldri plugg kabelen inn i et veggstøpsel
(eller trekk den ut) med våte hender.
Etikett for Type 2-kontrollenhet – Status
for indikatorlamper
Indikatorlampens
tilstand
Off

150
Praktisk informasjon
Indikatorlampens tilstand
On


Indikatorlampens tilstand
Blinker


POWER CHARGE FAULT SymbolBeskrivelse

Ikke koblet til strømforsyningen eller strømmen er
ikke tilgjengelig fra infrastrukturen.


(grønt)


(grønt)


(rød)


Kontrollenheten utfører for øyeblikket en selvtest.


(grønt)


Koblet til bare infrastrukturen eller til infrastrukturen
og det elektriske kjøretøyet (EV), men ingen lading
pågår.


(grønt)


(grønt)



Koblet til strømforsyningen og det elektriske
kjøretøyet (EV).
EV-en er ladet eller i en oppvarmingsfase.


(grønt)


(grønt)



Koblet til strømforsyningen og det elektriske
kjøretøyet (EV).
EV venter på lading, eller ladingen av EV er
fullført.

151
Praktisk informasjon
7POWERCHARGE FAULT SymbolBeskrivelse

(rød)


Funksjonssvikt i kontrollenhet. Ingen lading tillatt.
Hvis en feilindikator vises igjen etter en manuell
tilbakestilling, må kontrollenheten kontrolleres av
en PEUGEOT-forhandler før neste lading.


(grønt)


(grønt)


(rød)


Kontrollenheten er i diagnosemodus.
Manuell tilbakestillingsprosedyre
Kontrollenheten kan tilbakestilles ved å koble fra ladekontakten og v\
eggkontakten samtidig.
Sett så støpslet tilbake i kontakten i veggen først. Du finner ytterligere opplysninger i instruksjonsboken.
Etikett for Type 2-kontrollenhet
– Anbefalinger
Se instruksjonsboken før bruk.
1. Feil bruk av denne ladekabelen kan føre til
brann, skade på eiendom og alvorlig skade
eller livsfarlig elektrisk støt!
2. Bruk alltid en jordet stikkontakt, beskyttet av
en 30 mA reststrøminnretning.
3. Bruk alltid en stikkontakt som er beskyttet
av en passende sikring for strømkretsens
spenningsnivå. 4.
Vekten på kontrollenheten må ikke bæres av
stikkontakten, pluggen eller kablene.
5. Denne ladekabelen skal aldri brukes hvis
den er defekt eller skadet på noen måte.
6. Aldri forsøk å åpne eller reparere denne
ladekabelen. Den inneholder ingen
reparerbare deler – bytt ut ladekabelen hvis
den er skadet.
7. Aldri nedsenk ladekabelen i vann.
8. Bruk aldri denne ladekabelen med
en skjøteledning, en multistikkontakt,
konverteringsadapter eller en skadet
stikkontakt.
9. Ikke trekk ut kontakten fra veggen for å
stoppe ladingen. 10.
Stopp ladingen med én gang ved å
låse og deretter låse opp bilen med
fjernkontrolltasten, hvis ladekabelen eller
stikkontakten føles svært varm ved berøring.
11 . Denne ladekabelen inneholder komponenter
som kan forårsake lysbuer eller gnister. Skal
ikke eksponeres for brannfarlig damp.
12. Denne ladekabelen skal bare brukes på
PEUGEOT-biler.
13. Aldri plugg kabelen inn i et veggstøpsel
(eller trekk den ut) med våte hender.
14. Ikke tving kontakten dersom den er låst i
bilen.

152
Praktisk informasjon
Lading av trekkbatteriet
(oppladbar hybrid)
Prinsipp
For full ladning, følg ladeprosedyren uten å
avbryte den, til den stopper automatisk. Lading
kan utføres enten umiddelbart (som standard),
eller utsatt.
Utsatt lading angis via berøringsskjermen
eller applikasjonen MYPEUGEOT APP.
Når bilen er tilkoblet, vises følgende informasjon
i instrumentpanelet:
–

Ladestatus for fremdriftsbatteri (%).
–


Gjenværende rekkevidde (miles eller km).
–


Estimert ladetid (beregningen kan ta noen
sekunder).
–


Ladehastighet (miles eller km oppnådd per
time).
Etter at instrumentpanelet er satt i standby-
modus, kan denne informasjonen vises igjen ved
å låse opp bilen eller å åpne en dør

.
Det er også mulig å overvåke
ladefremdriften med MYPEUGEOT
APP-applikasjonen.
For mer informasjon om

Fjernstyrte
tilleggsfunksjoner , se tilhørende avsnitt.
Lav lading / kjøring
Kjøring når drivbatteriets ladningsnivå er
for lavt, kan føre til at bilen bryter ned og kan
resultere i ulykker eller alvorlige skader. Sørg
ALLTID for at drivbatteriet har et tilstrekkelig
ladningsnivå.
Lav lading / parkering
Hvis utetemperaturen er negativ,
anbefales det å ikke parkere bilen ute i flere
timer med lav lading (mindre enn 20
%).
Kjøretøy i lagring i mer enn 1 måned
Hvis bilen ikke brukes over lenger
(lenger enn 4 uker) uten mulighet for lading
ved omstart, kan selvutladningen gjøre det
umulig å starte bilen på nytt hvis drivbatteriets
ladningsnivå er lavt eller svært lavt, særlig
ved negative omgivelsestemperaturer. Sørg
ALLTID for at drivbatteriet har en lading
mellom 20
% og 40 % hvis du ikke har tenkt å
bruke bilen på flere uker.
Ikke koble fra ladekabelen.
Parker alltid kjøretøyet et sted med
temperaturer mellom -10
°C and 30 °C
(parkering på et sted med ekstreme
temperaturer kan skade drivbatteriet).
Se avsnittet 12 V batteri/tilbehørsbatterier
- Med oppladbare hybridmotorer for
prosedyre for frakobling av batteriet.
Forholdsregler
Oppladbar hybride biler utvikles i samsvar med
retningslinjene for begrensning av maksimum
elektromagnetiske felt utstedt av ICNIRP
(International Commission on Non-Ionizing
Radiation Protection – 1998).
Brukere av pacemakere eller tilsvarende
enheter bør konsultere med lege for å
søke råd om eventuelle gjeldende forholdsregler,
eller ta kontakt med produsenten av implantatet
deres for å kontrollere at det er garantert for bruk
i miljøer i samsvar med ICNIRPs retningslinjer.
Hvis i tvil, under lading må du ikke oppholde
deg i eller ved siden av bilen eller i nærheten av
ladekabelen eller ladeenheten, selv ikke i kort
tid.
Før lading
Avhengig av kontekst:
►

Kontroller at det elektriske systemet
som skal brukes, tilfredsstiller gjeldende
standarder og er kompatibelt med kjøretøyet.
►


En profesjonell elektriker skal installere
støpsel for hjemmelading eller enhet for økt
ladeeffekt (W

allbox), som er kompatible med
bilen.
Bruk ladekabelen som leveres sammen med
bilen.
For ytterligere informasjon kan du ta kontakt
med en PEUGEOT-forhandler eller et
kvalifisert verksted.
Under lading
Som et sikkerhetsmål vil motoren
ikke starte hvis ladekabelen er koblet til
kontakten på bilen. Det vises en advarsel på
instrumentpanelet.

153
Praktisk informasjon

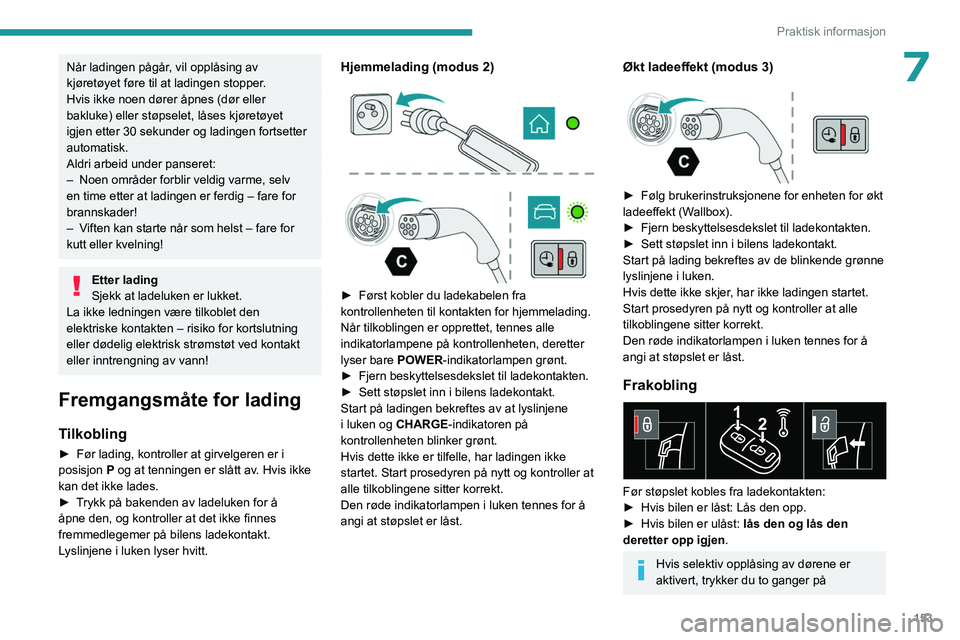

7Når ladingen pågår, vil opplåsing av
kjøretøyet føre til at ladingen stopper.
Hvis ikke noen dører åpnes (dør eller
bakluke) eller støpselet, låses kjøretøyet
igjen etter 30 sekunder og ladingen fortsetter
automatisk.
Aldri arbeid under panseret:
–
Noen områder forblir veldig varme, selv
en time etter at ladingen er ferdig – fare for
brannskader!
–


V
iften kan starte når som helst – fare for
kutt eller kvelning!
Etter lading
Sjekk at ladeluken er lukket.
La ikke ledningen være tilkoblet den
elektriske kontakten – risiko for kortslutning
eller dødelig elektrisk strømstøt ved kontakt
eller inntrengning av vann!
Fremgangsmåte for lading
Tilkobling
► Før lading, kontroller at girvelgeren er i
posisjon P
og at tenningen er slått av. Hvis ikke
kan det ikke lades.
►

T
rykk på bakenden av ladeluken for å
åpne den, og kontroller at det ikke finnes
fremmedlegemer på bilens ladekontakt.
Lyslinjene i luken lyser hvitt.
Hjemmelading (modus 2)



► Først kobler du ladekabelen fra
kontrollenheten til kontakten for hjemmelading.
Når tilkoblingen er opprettet, tennes alle
indikatorlampene på kontrollenheten, deretter
lyser bare
POWER-indikatorlampen grønt.
►

Fjern beskyttelsesdekslet til ladekontakten.
►


Sett støpslet inn i bilens ladekontakt.
Start på ladingen bekreftes av at lyslinjene
i luken og


CHARGE
-indikatoren på
kontrollenheten blinker grønt.
Hvis dette ikke er tilfelle, har ladingen ikke
startet. Start prosedyren på nytt og kontroller at
alle tilkoblingene sitter korrekt.
Den røde indikatorlampen i luken tennes for å
angi at støpslet er låst.
Økt ladeeffekt (modus 3)

► Følg brukerinstruksjonene for enheten for økt
ladeeffekt (W allbox).
►

Fjern beskyttelsesdekslet til ladekontakten.
►


Sett støpslet inn i bilens ladekontakt.
Start på lading bekreftes av de blinkende grønne
lyslinjene i luken.
Hvis dette ikke skjer

, har ikke ladingen startet.
Start prosedyren på nytt og kontroller at alle
tilkoblingene sitter korrekt.
Den røde indikatorlampen i luken tennes for å
angi at støpslet er låst.
Frakobling

Før støpslet kobles fra ladekontakten:
► Hvis bilen er låst: Lås den opp.
►

Hvis bilen er ulåst: lås den og lås den
deretter opp igjen .
Hvis selektiv opplåsing av dørene er
aktivert, trykker du to ganger på

154
Praktisk informasjon

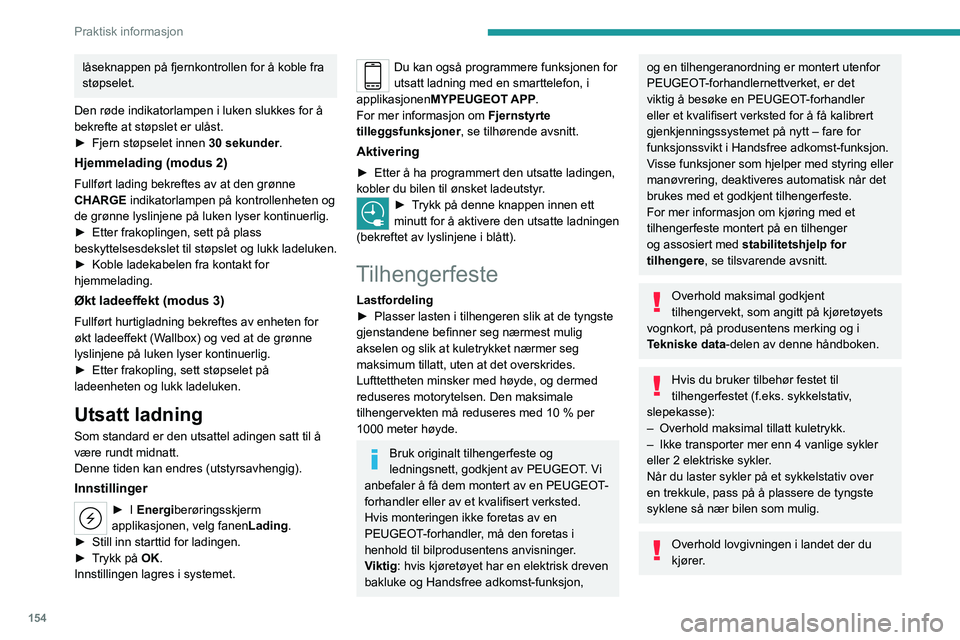

låseknappen på fjernkontrollen for å koble fra
støpselet.
Den røde indikatorlampen i luken slukkes for å
bekrefte at støpslet er ulåst.
►

Fjern støpselet innen 30 sekunder

.
Hjemmelading (modus 2)
Fullført lading bekreftes av at den grønne
CHARGE indikatorlampen på kontrollenheten og
de grønne lyslinjene på luken lyser kontinuerlig.
►
Etter frakoplingen, sett på plass
beskyttelsesdekslet til støpslet og lukk ladeluken.
►


Koble ladekabelen fra kontakt for
hjemmelading.
Økt ladeeffekt (modus 3)
Fullført hurtigladning bekreftes av enheten for
økt ladeeffekt (Wallbox) og ved at de grønne
lyslinjene på luken lyser kontinuerlig.
►

Etter frakopling, sett støpselet på
ladeenheten og lukk ladeluken.
Utsatt ladning
Som standard er den utsattel adingen satt til å
være rundt midnatt.
Denne tiden kan endres (utstyrsavhengig).
Innstillinger
► I Energiberøringsskjerm
applikasjonen, velg fanen Lading.
►

Still inn starttid for ladingen.
►


T

rykk på OK.
Innstillingen lagres i systemet.
Du kan også programmere funksjonen for
utsatt ladning med en smarttelefon, i
applikasjonen MYPEUGEOT APP.
For mer informasjon om

Fjernstyrte
tilleggsfunksjoner , se tilhørende avsnitt.
Aktivering
► Etter å ha programmert den utsatte ladingen,
kobler du bilen til ønsket ladeutstyr .
► Trykk på denne knappen innen ett
minutt for å aktivere den utsatte ladningen
(bekreftet av lyslinjene i blått).
Tilhengerfeste
Lastfordeling
► Plasser lasten i tilhengeren slik at de tyngste
gjenstandene befinner seg nærmest mulig
akselen og slik at kuletrykket nærmer seg
maksimum tillatt, uten at det overskrides.
Lufttettheten minsker med høyde, og dermed
reduseres motorytelsen. Den maksimale
tilhengervekten må reduseres med 10 % per
1000 meter høyde.
Bruk originalt tilhengerfeste og
ledningsnett, godkjent av PEUGEOT. Vi
anbefaler å få dem montert av en PEUGEOT-
forhandler eller av et kvalifisert verksted.
Hvis monteringen ikke foretas av en
PEUGEOT-forhandler, må den foretas i
henhold til bilprodusentens anvisninger.
Viktig: hvis kjøretøyet har en elektrisk dreven
bakluke og Handsfree adkomst-funksjon,
og en tilhengeranordning er montert utenfor
PEUGEOT-forhandlernettverket, er det
viktig å besøke en PEUGEOT-forhandler
eller et kvalifisert verksted for å få kalibrert
gjenkjenningssystemet på nytt – fare for
funksjonssvikt i Handsfree adkomst-funksjon.
Visse funksjoner som hjelper med styring eller
manøvrering, deaktiveres automatisk når det
brukes med et godkjent tilhengerfeste.
For mer informasjon om kjøring med et
tilhengerfeste montert på en tilhenger
og assosiert med stabilitetshjelp for
tilhengere, se tilsvarende avsnitt.
Overhold maksimal godkjent
tilhengervekt, som angitt på kjøretøyets
vognkort, på produsentens merking og i
Tekniske data-delen av denne håndboken.
Hvis du bruker tilbehør festet til
tilhengerfestet (f.eks. sykkelstativ,
slepekasse):
–

Overhold maksimal tillatt kuletrykk.
–


Ikke transporter mer enn 4 vanlige sykler
eller 2 elektriske sykler

.
Når du laster sykler på et sykkelstativ over
en trekkule, pass på å plassere de tyngste
syklene så nær bilen som mulig.
Overhold lovgivningen i landet der du
kjører.

155
Praktisk informasjon

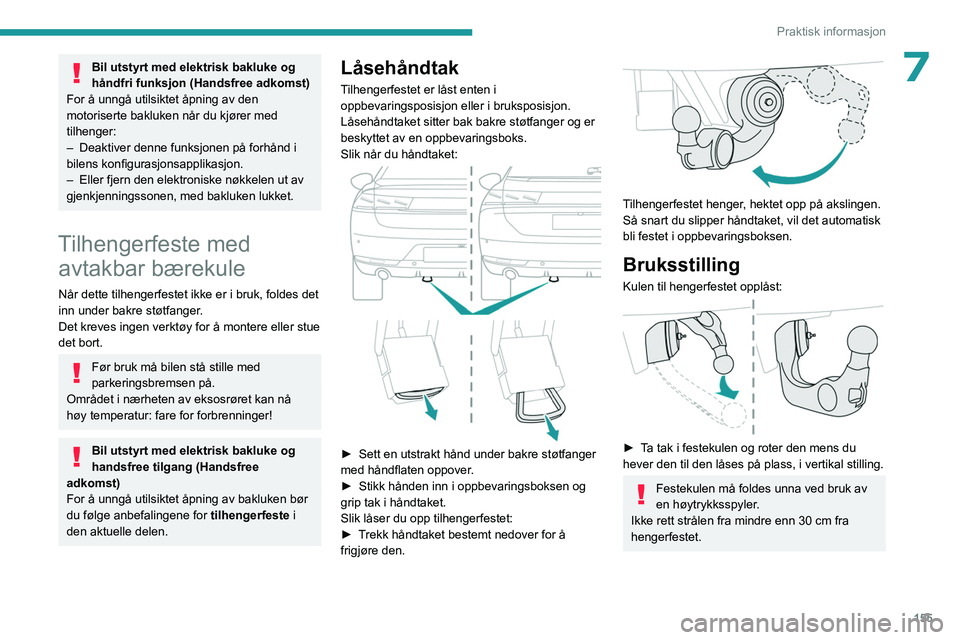

7Bil utstyrt med elektrisk bakluke og
håndfri funksjon (Handsfree adkomst)
For å unngå utilsiktet åpning av den
motoriserte bakluken når du kjører med
tilhenger:
–

Deaktiver denne funksjonen på forhånd i
bilens konfigurasjonsapplikasjon.
–


Eller fjern den elektroniske nøkkelen ut av
gjenkjenningssonen, med bakluken lukket.
Tilhengerfeste med avtakbar bærekule
Når dette tilhengerfestet ikke er i bruk, foldes det
inn under bakre støtfanger.
Det kreves ingen verktøy for å montere eller stue
det bort.
Før bruk må bilen stå stille med
parkeringsbremsen på.
Området i nærheten av eksosrøret kan nå
høy temperatur: fare for forbrenninger!
Bil utstyrt med elektrisk bakluke og
handsfree tilgang (Handsfree
adkomst)
For å unngå utilsiktet åpning av bakluken bør
du følge anbefalingene for tilhengerfeste i
den aktuelle delen.
Låsehåndtak
Tilhengerfestet er låst enten i
oppbevaringsposisjon eller i bruksposisjon.
Låsehåndtaket sitter bak bakre støtfanger og er
beskyttet av en oppbevaringsboks.
Slik når du håndtaket:


► Sett en utstrakt hånd under bakre støtfanger
med håndflaten oppover .
►

Stikk hånden inn i oppbevaringsboksen og
grip tak i håndtaket.
Slik låser du opp tilhengerfestet:
►


T
rekk håndtaket bestemt nedover for å
frigjøre den.


Tilhengerfestet henger, hektet opp på akslingen.
Så snart du slipper håndtaket, vil det automatisk
bli festet i oppbevaringsboksen.
Bruksstilling
Kulen til hengerfestet opplåst:

► Ta tak i festekulen og roter den mens du
hever den til den låses på plass, i vertikal stilling.
Festekulen må foldes unna ved bruk av
en høytrykksspyler.
Ikke rett strålen fra mindre enn 30 cm fra
hengerfestet.

156
Praktisk informasjon

► Løft opp dekselet over den elektriske
kontakten, og sett inn pluggen for tilhengeren
eller bæreinnretningen.
►

Fest hengerens sikkerhetskabel i ringen på
albuen til tilhengerfestet.
Oppbevaringsstilling
Når tilhengerfestet ikke er i bruk
anbefales det å folde kulen unna.
I tilfelle bilen blir kjørt på bakfra, kan skaden
på bilen bli større hvis festekulen står på
plass.
Festekulen ulåst og kontakten frakoblet:


► Ta tak i festekulen og roter den til den låses
på plass, i vannrett stilling.
Ved behov for arbeid på tilhengerfestet må
du kontakte en PEUGEOT-forhandler eller et
kvalifisert verksted for tilhengerfester.
Takbøyler
Av sikkerhetsgrunner, for å unngå skader på taket, skal man kun bruke
tverrgående takstativ som er godkjent for
bilen.
Du må besøke en PEUGEOT-forhandler for å
få tak i takstativ og tilhørende fester.
Følg instruksjonene for montering og
bruk
i brukerveiledningen som følger med
takstativet.
Maksimal belastning fordelt på det
tverrgående takstativet med en
lastehøyde som ikke overskrider 40 cm (ikke
medregnet sykkelstativ): 80
kg.
Denne verdien kan variere, og du må derfor
se hvilken maksimal belastning som er
oppført i dokumentasjonen som fulgte med
takbøylene.
Hvis høyden overskrider 40 cm, må du
tilpasse kjørehastigheten etter veiforholdene
for å unngå å skade takstativet og festene på
bilen.
Ved transport av lengre gjenstander må du
overholde gjeldende lover og regler i det
aktuelle landet.
Montering direkte på taket
(Sedan)


Foran

157
Praktisk informasjon
7

Bak
Du må bare feste de tverrgående søylene på de
fire ankerpunktene som er plassert i takrammen.
Disse punktene er skjult av dørtetningene; løft
opp tetningen for å få tilgang til ankerpunktet.
Takstangfeste inkluderer en tapp som skal
monteres i hullet på hvert festepunkt.
Montering på langsgående
takbøyler (SW)


Du må montere de tverrgående takbøylene ved
de inngraverte merkene på de langsgående
takbøylene.
Anbefalinger
Fordel lasten jevnt og unngå
overbelastning på en av sidene.
Legg tung last nærmest mulig taket.
Sikre lasten godt.
Kjør mykt, sidevinden får bedre tak (bilens
stabilitet kan endres).
Kontroller regelmessig at takbøylene er godt
festet, særlig før hver tur.
Demonter lastestativene så snart de ikke
lenger er i bruk.
Takboks
Kontakt en PEUGEOT forhandler eller
et kvalifisert verksted for å få tak i kompatible
fester.


Soltak
Ikke operer soltaket når du bruker
takbøylene – fare for større skade!
Sykkelholder / tilbehør
Ikke fest en ekstra holder på bakluken.
Skjerm for svært kaldt
klima
(Avhengig av salgsland)
Dette avtakbare utstyret forhindrer at det samler
seg snø på kjøleviften til radiatoren.

158
Praktisk informasjon

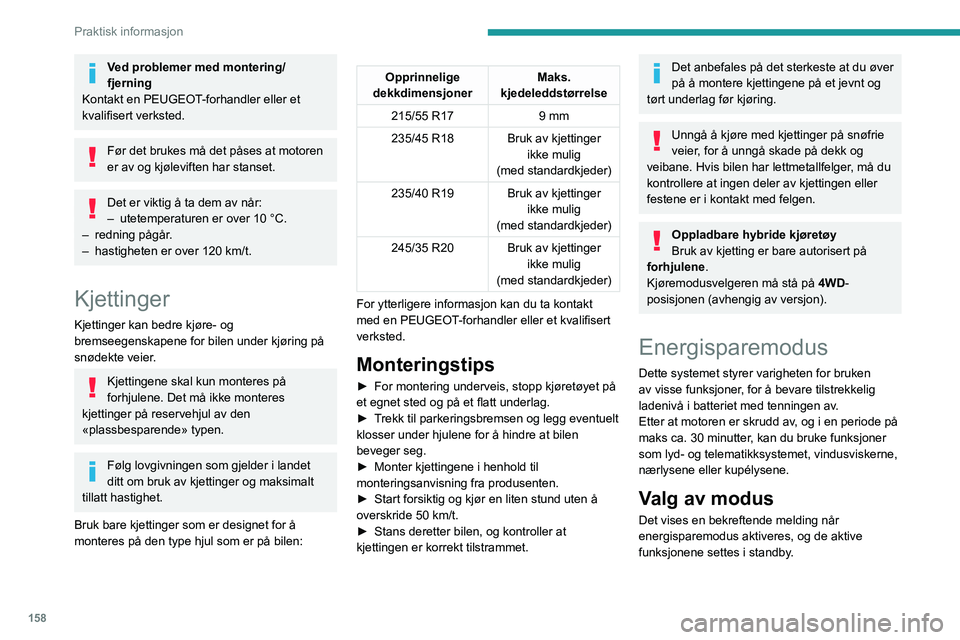

Ved problemer med montering/
fjerning
Kontakt en PEUGEOT-forhandler eller et
kvalifisert verksted.
Før det brukes må det påses at motoren
er av og kjøleviften har stanset.
Det er viktig å ta dem av når:
– utetemperaturen er over 10 °C.
–

redning pågår
.
–

hastigheten er over 120 km/t.
Kjettinger
Kjettinger kan bedre kjøre- og
bremseegenskapene for bilen under kjøring på
snødekte veier.
Kjettingene skal kun monteres på
forhjulene. Det må ikke monteres
kjettinger på reservehjul av den
«plassbesparende» typen.
Følg lovgivningen som gjelder i landet
ditt om bruk av kjettinger og maksimalt
tillatt hastighet.
Bruk bare kjettinger som er designet for å
monteres på den type hjul som er på bilen:
Opprinnelige
dekkdimensjoner Maks.
kjedeleddstørrelse
215/55 R17 9 mm
235/45 R18 Bruk av kjettinger ikke mulig
(med standardkjeder)
235/40 R19 Bruk av kjettinger ikke mulig
(med standardkjeder)
245/35 R20 Bruk av kjettinger ikke mulig
(med standardkjeder)
For ytterligere informasjon kan du ta kontakt
med en PEUGEOT-forhandler eller et kvalifisert
verksted.
Monteringstips
► For montering underveis, stopp kjøretøyet på
et egnet sted og på et flatt underlag.
►

T
rekk til parkeringsbremsen og legg eventuelt
klosser under hjulene for å hindre at bilen
beveger seg.
►

Monter kjettingene i henhold til
monteringsanvisning fra produsenten.
►


Start forsiktig og kjør en liten stund uten å
overskride 50

km/t.
►

Stans deretter bilen, og kontroller at
kjettingen er korrekt tilstrammet.
Det anbefales på det sterkeste at du øver
på å montere kjettingene på et jevnt og
tørt underlag før kjøring.
Unngå å kjøre med kjettinger på snøfrie
veier, for å unngå skade på dekk og
veibane. Hvis bilen har lettmetallfelger, må du
kontrollere at ingen deler av kjettingen eller
festene er i kontakt med felgen.
Oppladbare hybride kjøretøy
Bruk av kjetting er bare autorisert på
forhjulene .
Kjøremodusvelgeren må stå på 4WD-
posisjonen (avhengig av versjon).
Energisparemodus
Dette systemet styrer varigheten for bruken
av visse funksjoner, for å bevare tilstrekkelig
ladenivå i batteriet med tenningen av.
Etter at motoren er skrudd av, og i en periode på
maks ca. 30 minutter, kan du bruke funksjoner
som lyd- og telematikksystemet, vindusviskerne,
nærlysene eller kupélysene.
Valg av modus
Det vises en bekreftende melding når
energisparemodus aktiveres, og de aktive
funksjonene settes i standby.
