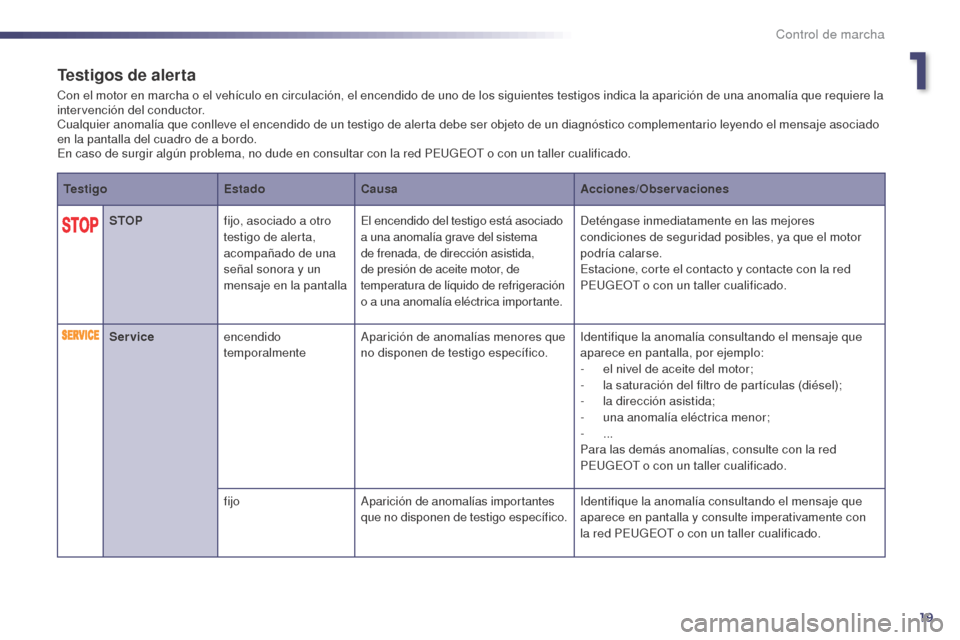

Page 21 of 380
19
Testigos de alerta
Con el motor en marcha o el vehículo en circulación, el encendido de uno de los siguientes testigos indica la aparición de una anomalía que requiere la
intervención del conductor.
Cualquier anomalía que conlleve el encendido de un testigo de alerta debe ser objeto de un diagnóstico complementario leyendo el mensaje asociado
en la pantalla del cuadro de a bordo.
En caso de surgir algún problema, no dude en consultar con la red PEUGEOT o con un taller cualificado.Testigo EstadoCausa Acciones/Observaciones
STOP fijo, asociado a otro
testigo de alerta,
acompañado de una
señal sonora y un
mensaje en la pantalla El encendido del testigo está asociado
a una anomalía grave del sistema
de frenada, de dirección asistida,
de presión de aceite motor, de
temperatura de líquido de refrigeración
o a una anomalía eléctrica importante. Deténgase inmediatamente en las mejores
condiciones de seguridad posibles, ya que el motor
podría calarse.
Estacione, corte el contacto y contacte con la red
PEUGEOT o con un taller cualificado.
Service encendido
temporalmente Aparición de anomalías menores que
no disponen de testigo específico. Identifique la anomalía consultando el mensaje que
aparece en pantalla, por ejemplo:
-
e
l nivel de aceite del motor;
-
l
a saturación del filtro de partículas (diésel);
-
l
a dirección asistida;
-
u
na anomalía eléctrica menor;
-
...
Para las demás anomalías, consulte con la red
PEUGEOT o con un taller cualificado.
fijo Aparición de anomalías importantes
que no disponen de testigo específico. Identifique la anomalía consultando el mensaje que
aparece en pantalla y consulte imperativamente con
la red PEUGEOT o con un taller cualificado.
1
Control de marcha
Page 22 of 380
20
TestigoEstadoCausa Acciones/Observaciones
Freno de
estacionamiento
eléctrico intermitente
El freno eléctrico no se acciona
automáticamente.
Fallo del tensado/destensado. Deténgase inmediatamente en las mejores
condiciones de seguridad.
Estacione sobre suelo plano (en horizontal), introduzca
una velocidad (para una caja automática, sitúe la palanca
de cambios en la posición P
), corte el contacto y consulte
con la red PEUGEOT o con un taller cualificado.
Anomalía
del freno de
estacionamiento
eléctrico fijo
Fallo del freno de estacionamiento
eléctrico. Consulte enseguida con la red PEUGEOT o con un
taller cualificado.
Para más información sobre el freno de
estacionamiento eléctrico, consulte el apartado
correspondiente.
Frenos fijo Bajada significativa del nivel de
líquido de frenos en el circuito de
frenos. Deténgase inmediatamente en las mejores
condiciones de seguridad posibles.
Complete el nivel con un líquido recomendado por PEUGEOT.Si el problema persiste, lleve el vehículo a la red PEUGEOT o
a un taller cualificado para proceder a la revisión del circuito.
+
fijo, asociado al
testigo de ABSFallo del repartidor electrónico de
frenada (REF). Deténgase inmediatamente en las mejores
condiciones de seguridad posibles.
Lleve el vehículo a la red PEUGEOT o a un taller
cualificado para proceder a la revisión del sistema.
Desactivación
de las funciones
automáticas
del freno de
estacionamiento
eléctrico
fijo
Las funciones de "tensado
automático" (al apagar el motor)
y "destensado automático" están
desactivadas o fallan. Active la función (según destino) desde el menú
de configuración del vehículo o consulte con la red
PEUGEOT o con un taller cualificado si el tensado/
destensado automático no se efectúa.
Para más información sobre el freno de
estacionamiento eléctrico, consulte el apartado
correspondiente.
Control de marcha
Page 23 of 380
21
TestigoEstadoCausa Acciones/Observaciones

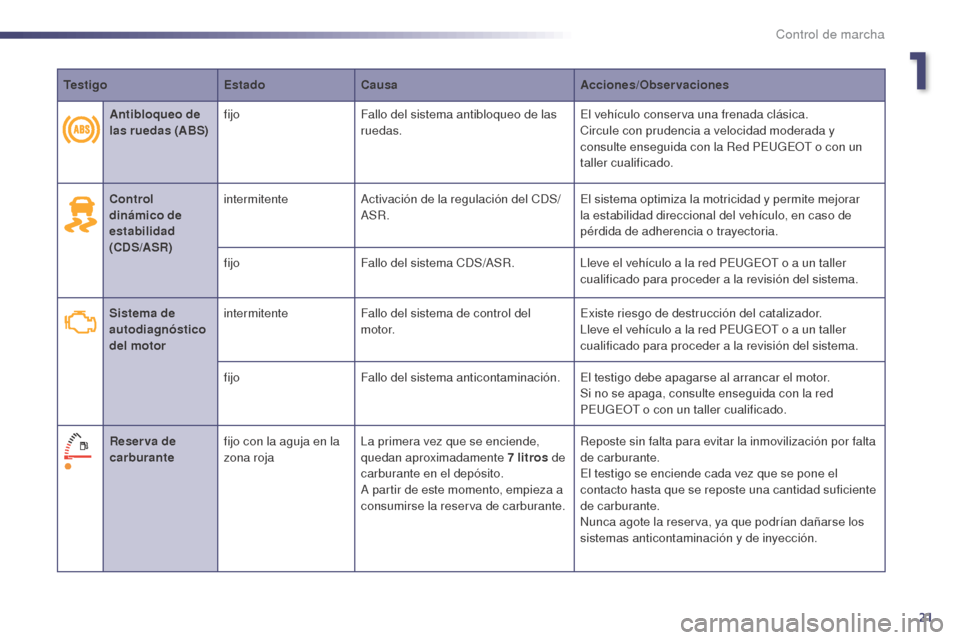

Control
dinámico de
estabilidad
(CDS/ASR) intermitente
Activación de la regulación del CDS/
ASR. El sistema optimiza la motricidad y permite mejorar
la estabilidad direccional del vehículo, en caso de
pérdida de adherencia o trayectoria.
fijo Fallo del sistema CDS/ASR. Lleve el vehículo a la red PEUGEOT o a un taller
cualificado para proceder a la revisión del sistema.
Sistema de
autodiagnóstico
del motor intermitente
Fallo del sistema de control del
motor. Existe riesgo de destrucción del catalizador.
Lleve el vehículo a la red PEUGEOT o a un taller
cualificado para proceder a la revisión del sistema.
fijo Fallo del sistema anticontaminación. El testigo debe apagarse al arrancar el motor.
Si no se apaga, consulte enseguida con la red
PEUGEOT o con un taller cualificado.
Reser va de
carburante fijo con la aguja en la
zona roja La primera vez que se enciende,
quedan aproximadamente 7
litros de
carburante en el depósito.
A partir de este momento, empieza a
consumirse la reserva de carburante. Reposte sin falta para evitar la inmovilización por falta
de carburante.
El testigo se enciende cada vez que se pone el
contacto hasta que se reposte una cantidad suficiente
de carburante.
Nunca agote la reserva, ya que podrían dañarse los
sistemas anticontaminación y de inyección.
Antibloqueo de
las ruedas (ABS)
fijo
Fallo del sistema antibloqueo de las
ruedas. El vehículo conserva una frenada clásica.
Circule con prudencia a velocidad moderada y
consulte enseguida con la Red PEUGEOT o con un
taller cualificado.
1
Control de marcha
Page 24 of 380
22
Testigo de la pantalla del
cuadro de a bordoEstado
Causa Acciones/Observaciones
Aditivo AdBlue
®
(diésel Blue HDi) fijo desde la puetsa
del contacto,
acompañado de una
señal sonora y de un
mensaje que indica la
autonomía restante La autonomía está comprendida
entre 600
y 2.400 km.Complete lo antes posible el nivel de AdBlue®: acuda
a la red PEUGEOT o a un taller cualificado o realice
usted mismo esta operación consultando el apartado
correspondiente.
+ intermitente, asociado
al testigo SERVICE,
acompañado de una
señal sonora y de un
mensaje que indica la
autonomía restante.La autonomía está comprendida
entre 0
km y 600
km. Complete imperativamente
el nivel de AdBlue
® para
evitar una avería : consulte con la red PEUGEOT o
con un taller cualificado o realice usted mismo esta
operación consultando el apartado correspondiente.
intermitente, asociado
al testigo SERVICE,
acompañado de una
señal sonora y de un
mensaje que indica la
autonomía restante. El aditivo AdBlue
® es está vacío:
el dispositivo antiarranque
reglamentario impide el rearranque
del motor. Para poder rearrancar el motor, debe completar
imperativamente
el nivel de aditivo AdBlue®:
Consulte con la red PEUGEOT o con un taller
cualificado o realice usted mismo esta operación
consultando el apartado correspondiente.
Es imperativo añadir una cantidad mínima de
3,8
litros de AdBlue
® al depósiti.
Control de marcha
Page 25 of 380
23

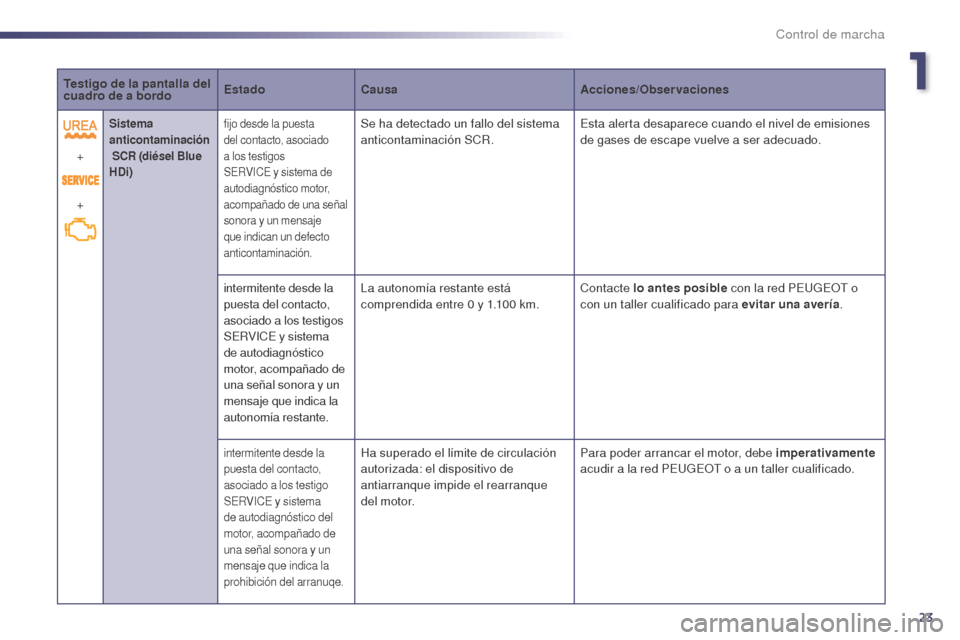

Testigo de la pantalla del
cuadro de a bordoEstado
Causa Acciones/Observaciones
+
+
Sistema
anticontaminación
SCR (diésel Blue
HDi)fijo desde la puesta
del contacto, asociado
a los testigos
SERVICE y sistema de
autodiagnóstico motor,
acompañado de una señal
sonora y un mensaje
que indican un defecto
anticontaminación.Se ha detectado un fallo del sistema
anticontaminación SCR. Esta alerta desaparece cuando el nivel de emisiones
de gases de escape vuelve a ser adecuado.
intermitente desde la
puesta del contacto,
asociado a los testigos
SERVICE y sistema
de autodiagnóstico
motor, acompañado de
una señal sonora y un
mensaje que indica la
autonomía restante. La autonomía restante está
comprendida entre 0
y 1.100 km.Contacte lo antes posible con la red PEUGEOT o
con un taller cualificado para evitar una avería
.
intermitente desde la
puesta del contacto,
asociado a los testigo
SERVICE y sistema
de autodiagnóstico del
motor, acompañado de
una señal sonora y un
mensaje que indica la
prohibición del arranuqe.Ha superado el límite de circulación
autorizada: el dispositivo de
antiarranque impide el rearranque
del motor.Para poder arrancar el motor, debe imperativamente
acudir a la red PEUGEOT o a un taller cualificado.
1
Control de marcha
Page 26 of 380
24
Testigo de la pantalla del
cuadro de a bordoEstado
Causa Acciones/Observaciones
Presión de
aceite del motor fijo
Fallo del circuito de lubricación del
motor. Deténgase inmediatamente en las mejores
condiciones de seguridad posibles.
Estacione, corte el contacto y consulte con la Red
PEUGEOT o con un taller cualificado.
Carga de la
batería fijo
Fallo del circuito de carga de la batería
(terminales sucios o flojos, correa del
alternador destensada o rota...). El testigo debe apagarse al arrancar el motor.
Si no se apaga, consulte con la Red PEUGEOT o con
un taller cualificado.
Puerta(s)
abierta(s)
fijo, asociado a un mensaje
de localización de la
puerta, si la velocidad es
inferior a 10 km/hUna puerta o el maletero se han
quedado abiertos. Cierre el portón o la puerta correspondiente.
fijo, asociado a un
mensaje de localización
de la puerta y
acompañado de una señal
sonora, si la velocidad es
superior a 10
km/h
Control de marcha
Page 27 of 380
25
TestigoEstadoCausa Acciones/Observaciones

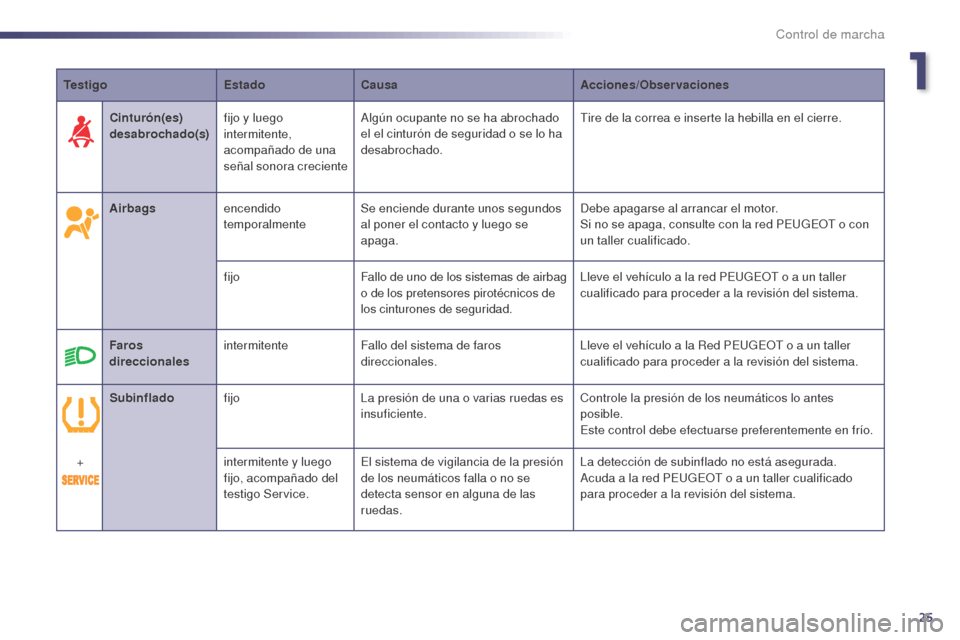

Airbags encendido
temporalmente Se enciende durante unos segundos
al poner el contacto y luego se
apaga. Debe apagarse al arrancar el motor.
Si no se apaga, consulte con la red PEUGEOT o con
un taller cualificado.
fijo Fallo de uno de los sistemas de airbag
o de los pretensores pirotécnicos de
los cinturones de seguridad. Lleve el vehículo a la red PEUGEOT o a un taller
cualificado para proceder a la revisión del sistema.
Faros
direccionales intermitente
Fallo del sistema de faros
direccionales. Lleve el vehículo a la Red PEUGEOT o a un taller
cualificado para proceder a la revisión del sistema.
Cinturón
(es)
desabrochado (s)fijo y luego
intermitente,
acompañado de una
señal sonora creciente Algún ocupante no se ha abrochado
el el cinturón de seguridad o se lo ha
desabrochado.
Tire de la correa e inserte la hebilla en el cierre.
Subinflado fijo La presión de una o varias ruedas es
insuficiente. Controle la presión de los neumáticos lo antes
posible.
Este control debe efectuarse preferentemente en frío.
+ intermitente y luego
fijo, acompañado del
testigo Service.El sistema de vigilancia de la presión
de los neumáticos falla o no se
detecta sensor en alguna de las
ruedas. La detección de subinflado no está asegurada.
Acuda a la red PEUGEOT o a un taller cualificado
para proceder a la revisión del sistema.
1
Control de marcha
Page 28 of 380
26
Indicador de
temperatura del líquido de
refrigeración
Con el motor en marcha, cuando la aguja está:
- e n la zona A , la temperatura es correcta;
-
e
n la zona B , la temperatura es demasiado
elevada; el testigo de alerta centralizada
STOP se enciende, acompañado de una
señal sonora y un mensaje en la pantalla
del cuadro de a bordo.
Detenga inmediatamente el vehículo en
las mejores condiciones de seguridad
posibles.
Espere unos minutos antes de apagar el motor.
Consulte con la Red PEUGEOT o con un taller
cualificado. Después de circular durante unos minutos,
la temperatura y la presión del circuito de
refrigeración aumentan.
Para completar el nivel:
F
E
spere a que se enfríe el motor.
F
A
floje el tapón dos vueltas para dejar que
caiga la presión.
F
U
na vez que la presión haya caído, retire el
tapón.
F
C
omplete el nivel hasta la marca "MA XI".
Al poner el contacto o durante la circulación,
indica la temperatura del aceite del motor.
Si la aguja permanece en la zona C,
la temperatura es correcta.
Si la aguja pasa a la zona D , la temperatura es
demasiado elevada.
Reduzca la velocidad para que disminuya.
Indicador de temperatura
de aceite del motor
Tenga cuidado para no quemarse
al llenar el depósito de líquido de
refrigeración. No lo llene por encima
de la marca de máximo (indicada en el
depósito).
Control de marcha
Page 29 of 380
27
* Según destino.

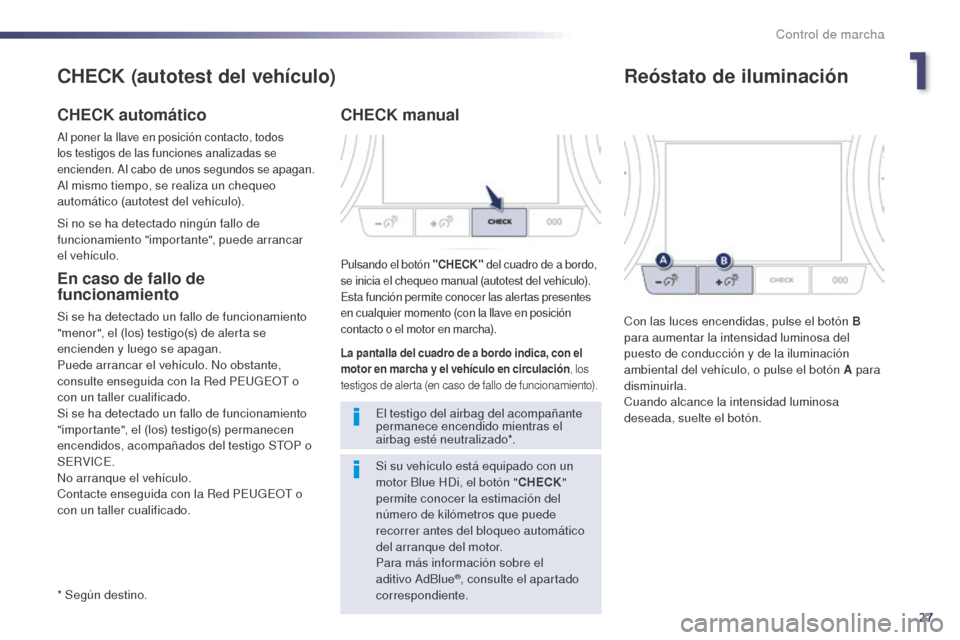

CHECK (autotest del vehículo)
CHECK automático
Al poner la llave en posición contacto, todos
los testigos de las funciones analizadas se
encienden. Al cabo de unos segundos se apagan.
Al mismo tiempo, se realiza un chequeo
automático (autotest del vehículo).
En caso de fallo de
funcionamiento
Si se ha detectado un fallo de funcionamiento
"menor", el (los) testigo(s) de alerta se
encienden y luego se apagan.
Puede arrancar el vehículo. No obstante,
consulte enseguida con la Red PEUGEOT o
con un taller cualificado.
Si se ha detectado un fallo de funcionamiento
"importante", el (los) testigo(s) permanecen
encendidos, acompañados del testigo STOP o
SERVICE.
No arranque el vehículo.
Contacte enseguida con la Red PEUGEOT o
con un taller cualificado.
CHECK manual
Pulsando el botón "CHECK" del cuadro de a bordo,
se inicia el chequeo manual (autotest del vehículo).
Esta función permite conocer las alertas presentes
en cualquier momento (con la llave en posición
contacto o el motor en marcha).
El testigo del airbag del acompañante
permanece encendido mientras el
airbag esté neutralizado*.
La pantalla del cuadro de a bordo indica, con el
motor en marcha y el vehículo en circulación , los
testigos de alerta (en caso de fallo de funcionamiento).
Si no se ha detectado ningún fallo de
funcionamiento "importante", puede arrancar
el vehículo.
Reóstato de iluminación
Con las luces encendidas, pulse el botón B
para aumentar la intensidad luminosa del
puesto de conducción y de la iluminación
ambiental del vehículo, o pulse el botón A para
disminuirla.
Cuando alcance la intensidad luminosa
deseada, suelte el botón.
Si su vehículo está equipado con un
motor Blue HDi, el botón " CHECK"
permite conocer la estimación del
número de kilómetros que puede
recorrer antes del bloqueo automático
del arranque del motor.
Para más información sobre el
aditivo AdBlue
®, consulte el apartado
correspondiente.
1
Control de marcha
Page 30 of 380
28
Indicador de mantenimiento
Kilometraje hasta la siguiente
revisión superior a 3.000 km
Al poner el contacto, no aparece ninguna
información de mantenimiento en la pantalla.
Se trata de un contador asociado a los
intervalos de mantenimiento indicados por el
plan de mantenimiento del fabricante.
El plazo se calcula desde la última puesta a
cero del indicador, en función del kilometraje
recorrido y del tiempo transcurrido desde la
última revisión.
Solo en las versiones diésel Blue HDi (según
destino), también se tiene en cuenta el nivel de
degradación del aceite motor.
Kilometraje hasta la siguiente
revisión entre 1.000
km y 3.000 km
Al poner el contacto, la llave que simboliza las
operaciones de mantenimiento se enciende
durante 5
segundos. La línea de visualización
del cuentakilómetros total indica el número de
kilómetros que faltan para la siguiente revisión.
Ejemplo: Le quedan 2.800
km por recorrer
hasta la próxima revisión.
Al poner el contacto, la pantalla indica durante
5
segundos:
Cinco segundos después de poner el contacto,
la llave se apaga y el cuentakilómetros total
vuelve a su funcionamiento normal. La pantalla
indica entonces los kilometrajes total y parcial.
Kilometraje hasta la siguiente
revisión inferior a 1.000 km
Ejemplo: Le quedan 900 km por recorrer hasta
la próxima revisión.
Al poner el contacto, la pantalla indica durante
5
segundos:
Cinco segundos después de poner el
contacto, el cuentakilómetros total vuelve a
su funcionamiento normal. La llave se queda
encendida para avisarle de que debe efectuar
una revisión próximamente.
El encendido de la llave va
acompañado de un mensaje en la
pantalla del cuadro de a bordo.
En las versiones diésel Blue HDi, el
tetsigo Service
también se enciende al
poner el contacto.
Control de marcha
