Page 31 of 380
29

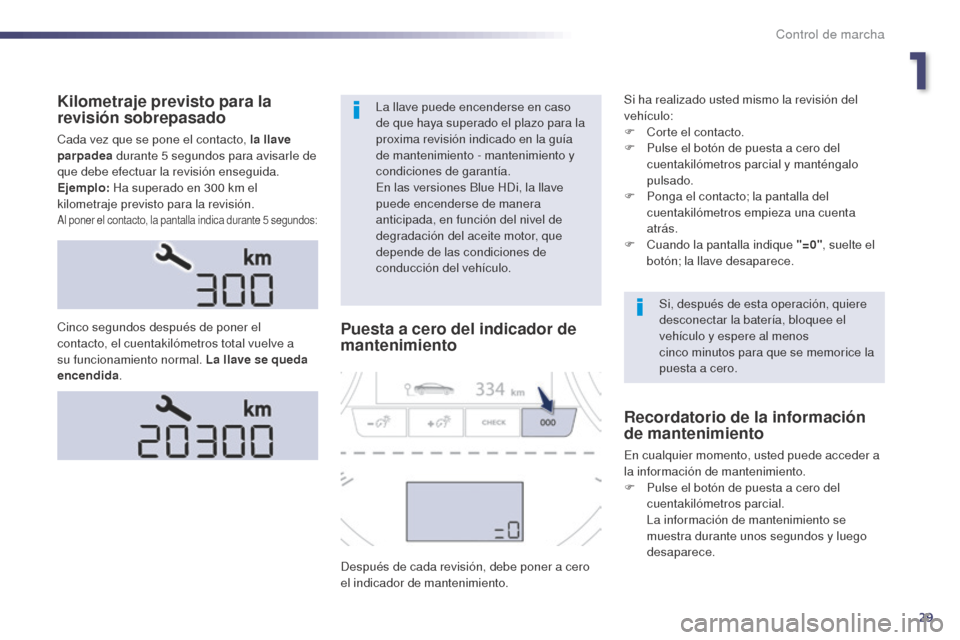

Kilometraje previsto para la
revisión sobrepasado
Cada vez que se pone el contacto, la llave
parpadea durante 5
segundos para avisarle de
que debe efectuar la revisión enseguida.
Ejemplo: Ha superado en 300
km el
kilometraje previsto para la revisión.
Al poner el contacto, la pantalla indica durante 5 segundos:
La llave puede encenderse en caso
de que haya superado el plazo para la
proxima revisión indicado en la guía
de mantenimiento - mantenimiento y
condiciones de garantía.
En las versiones Blue HDi, la llave
puede encenderse de manera
anticipada, en función del nivel de
degradación del aceite motor, que
depende de las condiciones de
conducción del vehículo.
Si, después de esta operación, quiere
desconectar la batería, bloquee el
vehículo y espere al menos
cinco minutos para que se memorice la
puesta a cero.
Cinco segundos después de poner el
contacto, el cuentakilómetros total vuelve a
su funcionamiento normal. La llave se queda
encendida
.
Puesta a cero del indicador de
mantenimiento
Después de cada revisión, debe poner a cero
el indicador de mantenimiento.
Recordatorio de la información
de mantenimiento
En cualquier momento, usted puede acceder a
la información de mantenimiento.
F
P
ulse el botón de puesta a cero del
cuentakilómetros parcial.
L
a información de mantenimiento se
muestra durante unos segundos y luego
desaparece.
Si ha realizado usted mismo la revisión del
vehículo:
F
C
orte el contacto.
F
P
ulse el botón de puesta a cero del
cuentakilómetros parcial y manténgalo
pulsado.
F
P
onga el contacto; la pantalla del
cuentakilómetros empieza una cuenta
atrás.
F
C
uando la pantalla indique "=0"
, suelte el
botón; la llave desaparece.
1
Control de marcha
Page 32 of 380
30
Indicador del nivel de aceite del motor*
Falta de aceite
Se indica mediante el mensaje "Nivel de
aceite incorrecto" en el cuadro de a bordo,
acompañado del encendido del testigo de
servicio y de una señal sonora.
Si se confirma la falta de aceite con la varilla
manual, es imperativo completar el nivel para
evitar que el motor se deteriore.
Fallo de funcionamiento de la varilla
Se indica mediante la aparición de un mensaje
"Medición nivel de aceite no válida" en el
cuadro de a bordo.
Consulte en la red PEUGEOT o en un taller
cualificado.
En caso de fallo de funcionamiento de la varilla
eléctrica, el nivel de aceite motor dejará de
estar controlado.
Mientras el sistema presente algún fallo,
deberá controlar el nivel del aceite motor
mediante la varilla manual situada en el
compartimento motor.El kilometraje total se indica en la zona A de la
pantalla, y el kilometraje parcial, en la zona B
.
Cuando aparezca en pantalla el kilometraje
parcial, pulse el botón durante unos segundos.
Cuentakilómetros total
Puesta a cero del
cuentakilómetros parcial
En las versiones equipadas con una varilla eléctrica, la conformidad del nivel de aceite motor se muestra durante
unos segundos en el cuadro de a bordo al poner el contacto, después de la información de mantenimiento.
La comprobación de este nivel solo
es válida si el vehículo está en suelo
horizontal con el motor parado desde
más de 30 minutos antes.
Nivel de aceite correcto
* Según versión.Consulte el apartado "Revisión de los
nivele s".
Consulte el apartado "Revisión de los
nivele s".
Control de marcha
Page 33 of 380
31

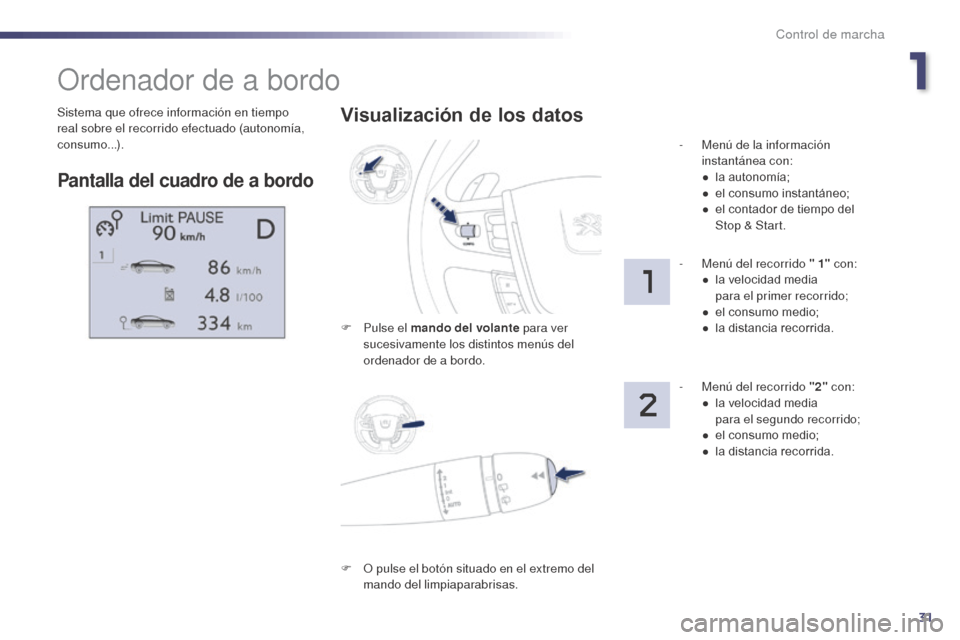

Sistema que ofrece información en tiempo
real sobre el recorrido efectuado (autonomía,
consumo...).
Ordenador de a bordo
Pantalla del cuadro de a bordo
Visualización de los datos
F Pulse el mando del volante para ver
sucesivamente los distintos menús del
ordenador de a bordo. -
M
enú de la información
instantánea con:
●
l
a autonomía;
●
e
l consumo instantáneo;
●
e
l contador de tiempo del
Stop & Start.
-
M
enú del recorrido " 1"
con:
●
l
a velocidad media
p
ara el primer recorrido;
●
e
l consumo medio;
● l a distancia recorrida.
-
M
enú del recorrido "2" con:
●
l
a velocidad media
p
ara el segundo recorrido;
●
e
l consumo medio;
●
l
a distancia recorrida.
F
O p
ulse el botón situado en el extremo del
mando del limpiaparabrisas.
1
Control de marcha
Page 34 of 380
32
Puesta a cero del recorrido
F Cuando el recorrido deseado aparezca en pantalla, pulse el mando durante más
de dos segundos o presione de forma
prolongada la ruedecilla izquierda de los
mandos del volante.
Los recorridos "1" y "2" son independientes y
se usan del mismo modo.
El recorrido "1" permite efectuar, por ejemplo,
cálculos diarios y el recorrido "2" , cálculos
mensuales.
Control de marcha
Page 35 of 380
33

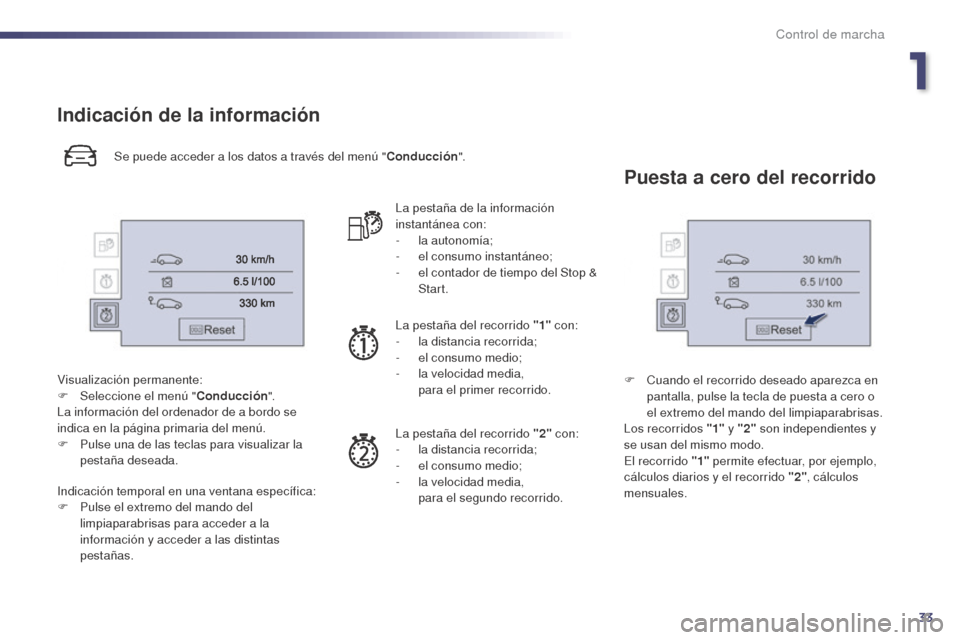

Indicación de la información
Se puede acceder a los datos a través del menú "Conducción".
Visualización permanente:
F
Sel
eccione el menú " Conducción".
La información del ordenador de a bordo se
indica en la página primaria del menú.
F
P
ulse una de las teclas para visualizar la
pestaña deseada.
Indicación temporal en una ventana específica:
F
P
ulse el extremo del mando del
limpiaparabrisas para acceder a la
información y acceder a las distintas
pestañas. La pestaña de la información
instantánea con:
-
l
a autonomía;
-
e
l consumo instantáneo;
-
e
l contador de tiempo del Stop &
Start.
La pestaña del recorrido "1" con:
-
l
a distancia recorrida;
-
e
l consumo medio;
-
l
a velocidad media,
p
ara el primer recorrido.
La pestaña del recorrido "2" con:
-
l
a distancia recorrida;
-
e
l consumo medio;
-
l
a velocidad media,
p
ara el segundo recorrido.
Puesta a cero del recorrido
F Cuando el recorrido deseado aparezca en pantalla, pulse la tecla de puesta a cero o
el extremo del mando del limpiaparabrisas.
Los recorridos "1" y "2" son independientes y
se usan del mismo modo.
El recorrido "1" permite efectuar, por ejemplo,
cálculos diarios y el recorrido "2" , cálculos
mensuales.
1
Control de marcha
Page 36 of 380
34
Si, durante la circulación, se visualizan
durante mucho tiempo unos guiones en
lugar de las cifras, consulte en la red
PEUGEOT o en un taller cualificado.Esta función solo se indica a partir de
30
km/h.
Este valor puede variar después de un
cambio de conducción o de relieve que
ocasione una variación significativa del
consumo instantáneo.
Ordenador de a bordo: algunas definiciones…
Autonomía
(km o millas)
Indica el número de kilómetros
que se pueden aún recorrer
con el carburante que queda
en el depósito, en función del
consumo medio de los últimos
kilómetros recorridos.
Cuando la autonomía es inferior a 30
km,
aparecen unos guiones. Después de repostar
un mínimo de 5
litros de carburante, la
autonomía vuelve a calcularse y aparece en
pantalla si supera los 100
km.
Consumo instantáneo
(l/100 km o km/l o mpg)
E s la cantidad media de carburante
consumida en los últimos segundos.
Consumo medio
(l/100 km o km/l o mpg)
E s la cantidad media de
carburante consumida desde
la última puesta a cero del
ordenador.
Velocidad media
(km/h o mph)
Es la velocidad media calculada
desde la última puesta a cero del
ordenador (con el contacto puesto).
Contador de tiempo del
Stop & Start
(minutos/segundos u horas/
minutos)
Si el vehículo dispone de
Stop & Start, un contador
suma el tiempo acumulado de
funcionamiento del modo STOP
durante el trayecto.
El contador se pone a cero al
poner el contacto con la llave.
Control de marcha
Page 37 of 380
35

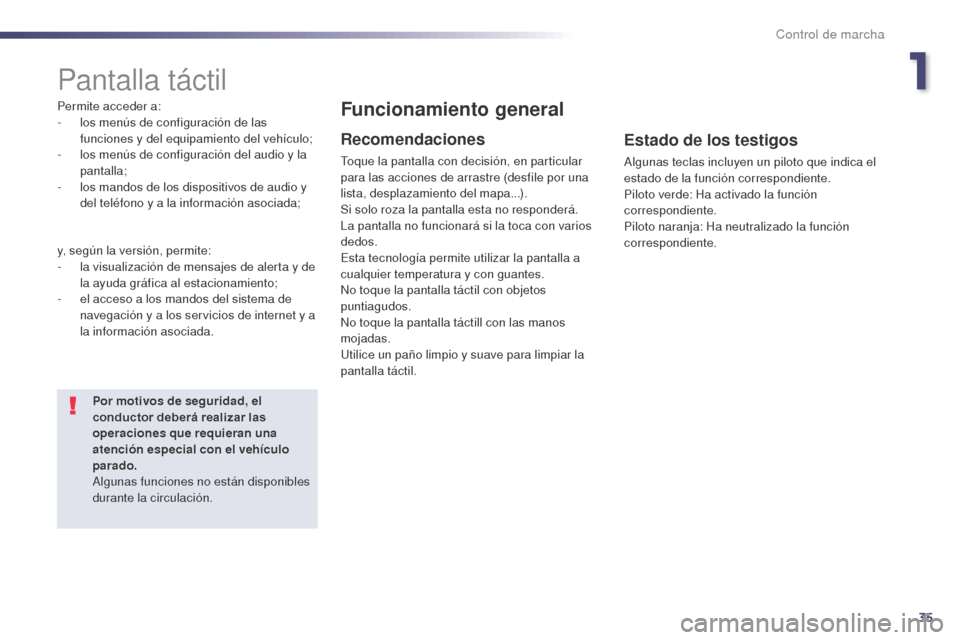

Pantalla táctil
Permite acceder a:
- l os menús de configuración de las
funciones y del equipamiento del vehículo;
-
l
os menús de configuración del audio y la
pantalla;
-
l
os mandos de los dispositivos de audio y
del teléfono y a la información asociada;
y, según la versión, permite:
-
l
a visualización de mensajes de alerta y de
la ayuda gráfica al estacionamiento;
-
e
l acceso a los mandos del sistema de
navegación y a los servicios de internet y a
la información asociada.
Por motivos de seguridad, el
conductor deberá realizar las
operaciones que requieran una
atención especial con el vehículo
parado.
Algunas funciones no están disponibles
durante la circulación.Funcionamiento general
Recomendaciones
Toque la pantalla con decisión, en particular
para las acciones de arrastre (desfile por una
lista, desplazamiento del mapa...).
Si solo roza la pantalla esta no responderá.
La pantalla no funcionará si la toca con varios
dedos.
Esta tecnología permite utilizar la pantalla a
cualquier temperatura y con guantes.
No toque la pantalla táctil con objetos
puntiagudos.
No toque la pantalla táctill con las manos
mojadas.
Utilice un paño limpio y suave para limpiar la
pantalla táctil.
Estado de los testigos
Algunas teclas incluyen un piloto que indica el
estado de la función correspondiente.
Piloto verde: Ha activado la función
correspondiente.
Piloto naranja: Ha neutralizado la función
correspondiente.
1
Control de marcha
Page 38 of 380
36
Utilice esta tecla para acceder a la
página secundaria.
Utilice esta tecla para volver a la
página primaria.
Utilice esta tecla para acceder a la
información complementaria y al menú
de configuración de algunas funciones.
Utilice esta tecla para validar.
Utilice esta tecla para salir.
Principios
Pulse los botones de la la pantalla táctil.
Cada menú puede mostrarse en una página o
en dos (página primaria y página secundaria).
Menús
Conducción
Permite acceder al ordenador de a
bordo y, según la versión, configurar
determinadas funciones.
Ver el apartado correspondiente.
Internet
Estos servicios están disponibles de
serie o como opcionales.
Ver el apartado "Audio y Telemática". Teléfono
Ver el apartado "Audio y Telemática".
Radio multimedia
Ver el apartado "Audio y Telemática". Navegación .
Según el nivel de acabado, la
navegación no está disponible,
opcional o de serie.
Ver el apartado "Audio y Telemática".
Reglajes
Permite configurar la pantalla y el
sistema.
Tras unos segundos sin efectuar ninguna
acción en la página secundaria, se volverá
a la página primaria automáticamente.
Pulse esa tecla para acceder al menú
principal o pulse una de las teclas del
frontal para acceder directamente al
menú corresondiente. 1.
R
eglaje del volumen/corte del sonido.
Ver apartado "Audio y Telemática".
Control de marcha
Page 39 of 380
37

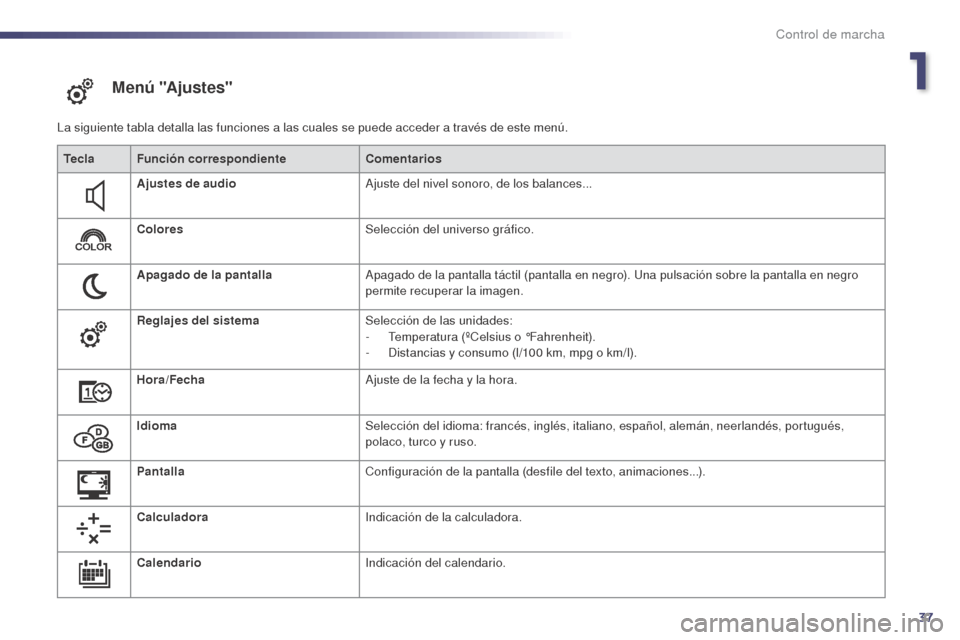

M e n ú "A j u s t e s"
La siguiente tabla detalla las funciones a las cuales se puede acceder a través de este menú.Tecla Función correspondiente Comentarios
Ajustes de audio Ajuste del nivel sonoro, de los balances...
Colores Selección del universo gráfico.
Apagado de la pantalla Apagado de la pantalla táctil (pantalla en negro). Una pulsación sobre la pantalla en negro
permite recuperar la imagen.
Reglajes del sistema Selección de las unidades:
-
T
emperatura (ºCelsius o °Fahrenheit).
-
D
istancias y consumo (l/100 km, mpg o km/l).
Hora/Fecha Ajuste de la fecha y la hora.
Idioma Selección del idioma: francés, inglés, italiano, español, alemán, neerlandés, portugués,
polaco, turco y ruso.
Pantalla Configuración de la pantalla (desfile del texto, animaciones...).
Calculadora Indicación de la calculadora.
Calendario Indicación del calendario.
1
Control de marcha
Page 40 of 380
38
Menú "Conducción"
TeclaFunción correspondiente Comentarios
Ayuda al estacionamiento Neutralización de la función.
Vigilancia de ángulo muerto Activación de la función.
Las funciones que se pueden configurar (según versión) se detallan en la siguiente tabla.
Control de marcha
