Peugeot 508 Hybrid 2014 Manualul de utilizare (in Romanian)

19

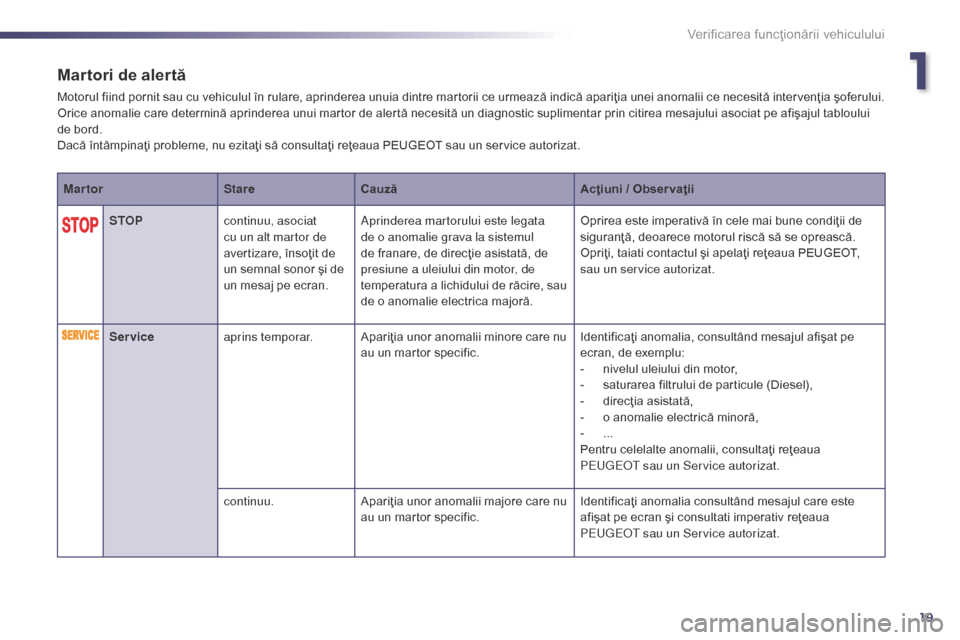

Martori de alertă
Motorul fiind pornit sau cu vehiculul în rulare, aprinderea unuia dintre martorii ce urmează indică apariţia unei anomalii ce necesită intervenţia şoferului.
Orice anomalie care determină aprinderea unui martor de alertă necesită un diagnostic suplimentar prin citirea mesajului asociat pe afişajul tabloului
de bord.
Dacă întâmpinaţi probleme, nu ezitaţi să consultaţi reţeaua PEUGEOT sau un service autorizat.Martor StareCauză Acţiuni / Obser vaţii
STOP continuu, asociat
cu un alt martor de
avertizare, însoţit de
un semnal sonor ÅŸi de
un mesaj pe ecran. Aprinderea martorului este legata
de o anomalie grava la sistemul
de franare, de direcţie asistată, de
presiune a uleiului din motor, de
temperatura a lichidului de răcire, sau
de o anomalie electrica majoră. Oprirea este imperativă în cele mai bune condiţii de
siguranţă, deoarece motorul riscă să se oprească.
Opriţi, taiati contactul şi apelaţi reţeaua PEUGEOT,
sau un service autorizat.
Service aprins temporar. Apariţia unor anomalii minore care nu
au un martor specific. Identificaţi anomalia, consultând mesajul afişat pe
ecran, de exemplu:
-

n
ivelul uleiului din motor,
-

s
aturarea filtrului de particule (Diesel),
-

d
irecţia asistată,
-

o a
nomalie electrică minoră,
-
...
Pe

ntru celelalte anomalii, consultaţi reţeaua
P
e

ugeot sau un Service autorizat.
continuu. Apariţia unor anomalii majore care nu
au un martor specific. Identificaţi anomalia consultând mesajul care este
afişat pe ecran şi consultati imperativ reţeaua
P
e

ugeot sau un Service autorizat.
1
Verificarea funcţionării vehiculului

20
MartorStareCauză Acţiuni / Obser vaţii
Frana de
stationare
electrica clipitor.
Frâna de staţionare electrică nu se
acţionează automat.
Actionarea/eliberarea este defectă. Oprirea este imperativă în cele mai bune condiţii de
siguranţă.
Opriţi pe un teren plan, orizontal, cuplati o treapta
de viteza (pentru o cutie automata, aduceti maneta
de viteze in pozitia P
), taiati contactul şi consultaţi
reţeaua PEUGEOT sau un service autorizat.
Anomalie
la frana de
stationare
electrica continuu.
Frâna de staţionare electrică este
defectă. Consultaţi de urgenţă reţeaua PEUGEOT sau un
service autorizat.
Pentru mai multe informaţii privind frâna de staţionare
electrica, consultaţi rubrica corespunzătoare.
Frânare continuu. Scăderea nivelului de lichid de
frana în circuitul de frânare este
semnificativă. Oprirea este imperativă în cele mai bune condiţii de
siguranţă.
Completaţi nivelul cu lichid recomandat de PEUGEOT.
Dacă problema persistă, verificaţi circuitul în reţeaua
P
e

ugeot sau la un service autorizat.
+ continuu, asociat cu
martorul ABS.Repartitorul electronic de frânare
(REF) este defect. Oprirea este imperativă în cele mai bune condiţii de
siguranţă.
Efectuaţi o verificare în cadrul reţelei PEUGEOT sau
unui service autorizat.
Dezactivarea
functiilor
automate
ale franei de
stationare
electrice
continuu.
Funcţiile "acţionare automată"
(la oprirea motorului) ÅŸi "eliberare
automată" sunt dezactivare sau
defecte. Activaţi funcţia (în funcţie de destinaţie) din meniul
de configurare a vehicului, sau consultaţi fie reţeaua
PEUGEOT, fie un service autorizat, dacă acţionarea /
eliberarea automata nu mai este posibilă.
Pentru mai multe informaţii asupra frânei de staţionare
electrice, consultaţi rubrica corespunzătoare.
Verificarea funcţionării vehiculului

21

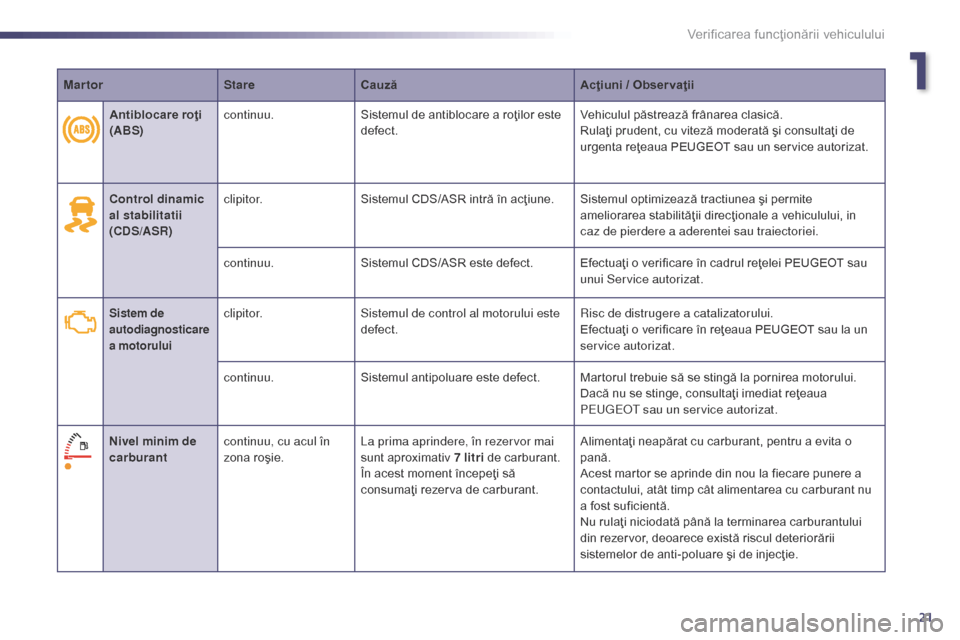

MartorStareCauză Acţiuni / Obser vaţii
Control dinamic
al stabilitatii
(CDS/ASR) clipitor.
Sistemul CDS/ASR intră în acţiune. Sistemul optimizează tractiunea şi permite
ameliorarea stabilităţii direcţionale a vehiculului, in
caz de pierdere a aderentei sau traiectoriei.
continuu. Sistemul CDS/ASR este defect. Efectuaţi o verificare în cadrul reţelei PEUGEOT sau
unui Service autorizat.
Sistem de
autodiagnosticare
a motoruluiclipitor.Sistemul de control al motorului este
defect. Risc de distrugere a catalizatorului.
Efectuaţi o verificare în reţeaua PEUGEOT sau la un
service autorizat.
continuu. Sistemul antipoluare este defect. Martorul trebuie să se stingă la pornirea motorului.
Dacă nu se stinge, consultaţi imediat reţeaua
P
e

ugeot sau un service autorizat.
Nivel minim de
carburant continuu, cu acul în
zona roşie. La prima aprindere, în rezervor mai
sunt aproximativ 7 litri de carburant.
În acest moment începeţi să
consumaţi rezerva de carburant. Alimentaţi neapărat cu carburant, pentru a evita o
pană.
Acest martor se aprinde din nou la fiecare punere a
contactului, atât timp cât alimentarea cu carburant nu
a fost suficientă.
Nu rulaţi niciodată până la terminarea carburantului
din rezervor, deoarece există riscul deteriorării
sistemelor de anti-poluare şi de injecţie.
Antiblocare roţi
(ABS)
continuu.
Sistemul de antiblocare a roţilor este
defect. Vehiculul păstrează frânarea clasică.
Rulaţi prudent, cu viteză moderată şi consultaţi de
urgenta reţeaua PEUGEOT sau un service autorizat.
1
Verificarea funcţionării vehiculului

22
Mar tor pe afiÅŸajul
tabloului de bordStare
Cauză Acţiuni / Obser vaţii
Aditiv AdBlue
®
(Diesel Blue HDi)aprindere continua imediat
dupa punerea contactului,
insotita de emiterea unui
semnal sonor si afisarea
unui mesaj ce indica
autonomia de rulare.Autonomia de rulare este cuprinsa
intre 600 si 2400 km. Completati de urgenta cu aditiv AdBlue®: apelati
la reteaua Pe
ugeot
sau la un Service autorizat,
sau efectuati personal aceasta operatie conform
instructiunilor din rubrica corespunzatoare.
+
aprindere intermitenta,
asociata cu martorul
luminos S
eR
VIC
e
,
insotita de emiterea unui
semnal sonor si afisarea
unui mesaj ce indica
autonomia de rulare.Autonomia de rulare este cuprinsa
intre 0 km si 600 km.es te neaparat necesar sa completati cantitatea
de aditiv AdBlue® pentru a evita o pana: apelati
la reteaua Pe
ugeot sau la un Service autorizat,
sau efectuati personal aceasta operatie conform
instructiunilor din rubrica corespunzatoare.
aprindere intermitenta,
asociata cu martorul
luminos S
eR

VIC
e
,
insotita de emiterea unui
semnal sonor si afisarea
unui mesaj ce indica
interdictia de pornire.Rezervorul de aditiv AdBlue® este
gol: dispozitibul de imobilizare
electronica impiedica repornirea
motorului. Pentru a reporni motorul, este neaparat necesar

sa completati cantitatea de aditiv AdBlue®: apelati
la reteaua Pe
ugeot, s
au la un Service autorizat,
sau efectuati personal aceasta operatie conform
instructiunilor din sectiunea corespunzatoare.
Trebuie sa adaugati cel putin 3,8 litri de aditiv
AdBlue
® i n r e z e r vo r.
Verificarea funcţionării vehiculului

23

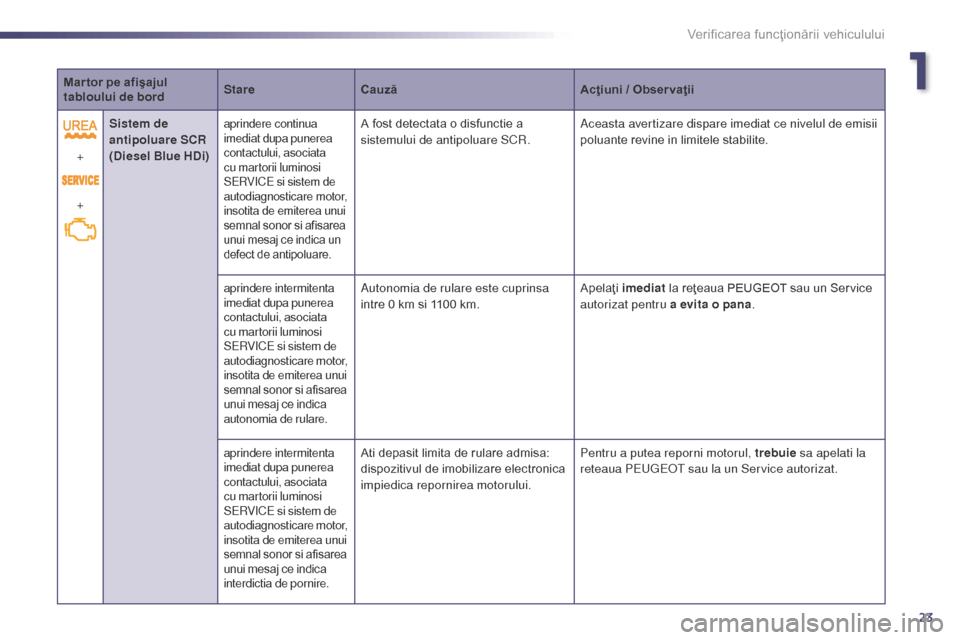

Mar tor pe afiÅŸajul
tabloului de bordStare
Cauză Acţiuni / Obser vaţii
+
+ Sistem de
antipoluare SCR
(Diesel Blue HDi)
aprindere continua
imediat dupa punerea
contactului, asociata
cu martorii luminosi
S
eR

VIC
e
si sistem de
autodiagnosticare motor,
insotita de emiterea unui
semnal sonor si afisarea
unui mesaj ce indica un
defect de antipoluare.A fost detectata o disfunctie a
sistemului de antipoluare SCR. Aceasta avertizare dispare imediat ce nivelul de emisii
poluante revine in limitele stabilite.
aprindere intermitenta
imediat dupa punerea
contactului, asociata
cu martorii luminosi
S
eR

VIC
e
si sistem de
autodiagnosticare motor,
insotita de emiterea unui
semnal sonor si afisarea
unui mesaj ce indica
autonomia de rulare.Autonomia de rulare este cuprinsa
intre 0 km si 1100 km. Apelaţi
imediat la reţeaua PEUGEOT sau un Service
autorizat pentru a evita o pana .
aprindere intermitenta
imediat dupa punerea
contactului, asociata
cu martorii luminosi
S
eR

VIC
e
si sistem de
autodiagnosticare motor,
insotita de emiterea unui
semnal sonor si afisarea
unui mesaj ce indica
interdictia de pornire.Ati depasit limita de rulare admisa:
dispozitivul de imobilizare electronica
impiedica repornirea motorului. Pentru a putea reporni motorul, trebuie
sa apelati la
reteaua Pe ugeot sau la un Service autorizat.
1
Verificarea funcţionării vehiculului

24
Mar tor pe afiÅŸajul
tabloului de bordStare
Cauză Acţiuni / Obser vaţii
Presiune ulei
motor continuu.
Circuitul de ungere al motorului este
defect. Oprirea este imperativă, asigurând cele mai bune
condiţii de siguranţă.
Opriţi vehiculul, taiaţi contactul şi consultaţi reţeaua
P
e

ugeot sau un service autorizat.
Încărcare baterie continuu. Circuitul de încărcare al bateriei este
defect (borne sulfatate sau slabite,
cureaua alternatorului slăbită sau
tăiata...). Martorul trebuie să se stingă la pornirea motorului.
Dacă nu se stinge, consultaţi reţeaua PEUGEOT sau
un service autorizat.
Portieră(e)
deschisă(e)
continuu ÅŸi asociat cu un
mesaj ce indică portiera
deschisă, dacă viteza este
mai mică de 10 km/h.O portieră sau portbagajul, este
deschis. Închideţi deschiderea respectivă.
continuu, asociat cu
un mesaj ce indică
portiera deschisă şi
însoţit de un semnal
sonor, dacă viteza este
mai mare de 10 km/h.
Verificarea funcţionării vehiculului

25
MartorStareCauză Acţiuni / Obser vaţii

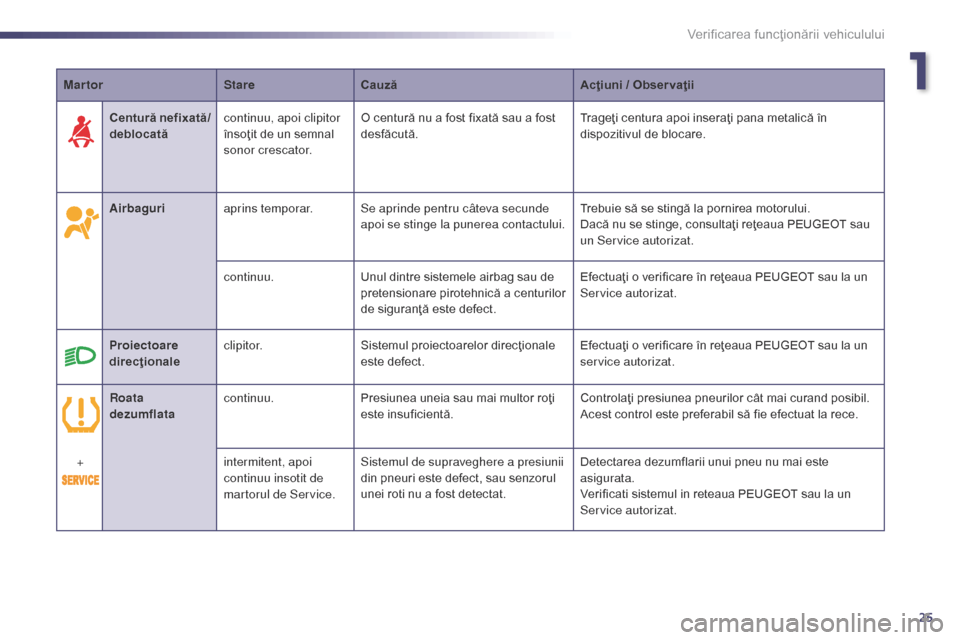

Airbaguri aprins temporar. Se aprinde pentru câteva secunde
apoi se stinge la punerea contactului. Trebuie să se stingă la pornirea motorului.
Dacă nu se stinge, consultaţi reţeaua PEUGEOT sau
un Service autorizat.
continuu. Unul dintre sistemele airbag sau de
pretensionare pirotehnică a centurilor
de siguranţă este defect. Efectuaţi o verificare în reţeaua PEUGEOT sau la un
Service autorizat.
Proiectoare
direcţionale clipitor.
Sistemul proiectoarelor direcţionale
este defect. Efectuaţi o verificare în reţeaua PEUGEOT sau la un
service autorizat.
Centură nefixată/
deblocată
continuu, apoi clipitor
însoţit de un semnal
sonor crescator. O centură nu a fost fixată sau a fost
desfăcută.
Trageţi centura apoi inseraţi pana metalică în
dispozitivul de blocare.
Roata
dezumflata continuu.
Presiunea uneia sau mai multor roţi
este insuficientă. Controlaţi presiunea pneurilor cât mai curand posibil.
Acest control este preferabil să fie efectuat la rece.
+ intermitent, apoi
continuu insotit de
martorul de Service.Sistemul de supraveghere a presiunii
din pneuri este defect, sau senzorul
unei roti nu a fost detectat. Detectarea dezumflarii unui pneu nu mai este
asigurata.
Verificati sistemul in reteaua PEUGEOT sau la un
Service autorizat.
1
Verificarea funcţionării vehiculului

26
Indicator de temperatură a
lichidului de răcire
Cu motorul pornit, când acul se află:
- în z ona A, temperatura este corectă,
-

în z
ona B, temperatura este prea mare;
martorul de alertă centralizată STOP se
aprinde, împreună cu un semnal sonor şi
un mesaj pe ecranul tabloului de bord.
Opriţi, în mod obligatoriu, vehiculul
dumneavoastră în cele mai bune condiţii de
siguranţă.
Aşteptaţi câteva minute înainte de a opri
motorul.
Consultaţi reţeaua PEUGEOT sau un service
autorizat. După câteva minute de condus, temperatura şi
presiunea cresc în circuitul de răcire.
Pentru completarea nivelului:
F

a
şteptaţi răcirea motorului,
F
d
eşurubaţi buşonul două ture pentru a
reduce presiunea din circuit,
F
d
upă ce a scăzut presiunea, scoateţi
buÅŸonul,
F
c
ompletaţi nivelul până la reperul "MA XI".
La cuplarea contactului sau cu vehiculul în
rulare, el indică temperatura uleiului din motor.
Acul fiind în zona C, temperatura este corectă.
Acul fiind în zona D , temperatura este prea
ridicată.
Reduceţi viteza pentru a o coborî.
Indicator de temperatură a
uleiului
Atenţie la riscurile de arsură în cazul
completării cu lichid de răcire. Nu
completaţi mai mult de nivelul maxim
(indicat pe vas).
Verificarea funcţionării vehiculului

27
* În funcţie de destinaţie.

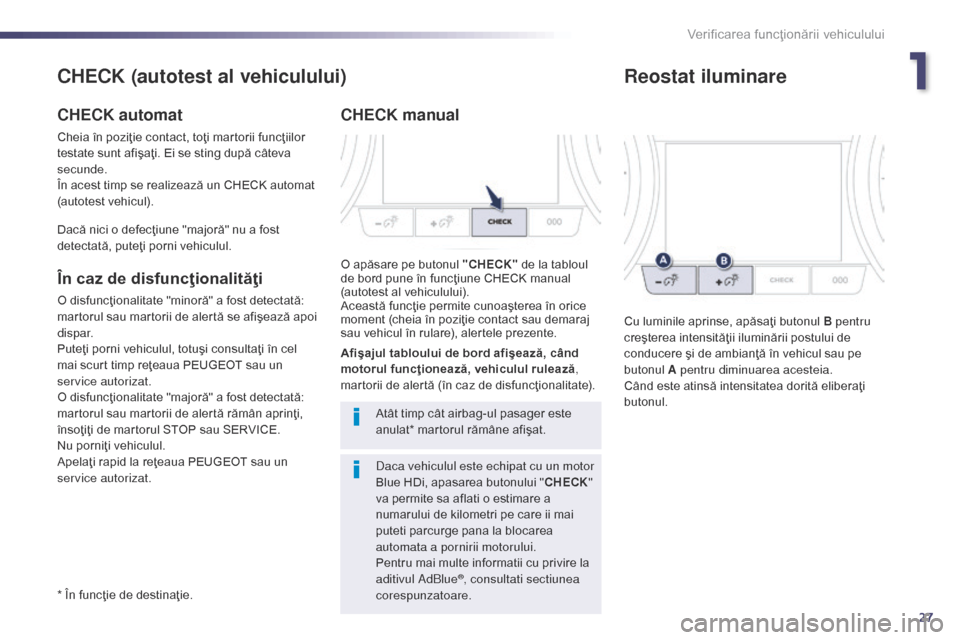

CHECK (autotest al vehiculului)
CHECK automat
Cheia în poziţie contact, toţi martorii funcţiilor
testate sunt afişaţi. Ei se sting după câteva
secunde.
În acest timp se realizează un CHECK automat
(autotest vehicul).
În caz de disfuncţionalităţi
O disfuncţionalitate "minoră" a fost detectată:
martorul sau martorii de alertă se afişează apoi
dispar.
Puteţi porni vehiculul, totuşi consultaţi în cel
mai scurt timp reţeaua PEUGEOT sau un
service autorizat.
O disfuncţionalitate "majoră" a fost detectată:
martorul sau martorii de alertă rămân aprinţi,
însoţiţi de martorul STOP sau SERVICE.
Nu porniţi vehiculul.
Apelaţi rapid la reţeaua PEUGEOT sau un
service autorizat.
CHECK manual
O apăsare pe butonul "CHECK" de la tabloul
de bord pune în funcţiune CHECK manual
(autotest al vehiculului).
Această funcţie permite cunoaşterea în orice
moment (cheia în poziţie contact sau demaraj
sau vehicul în rulare), alertele prezente.
Atât timp cât airbag-ul pasager este
anulat* martorul rămâne afişat.
Afişajul tabloului de bord afişează, când
motorul funcţionează, vehiculul rulează
,
martorii de alertă (în caz de disfuncţionalitate).
Dacă nici o defecţiune "majoră" nu a fost
detectată, puteţi porni vehiculul.
Reostat iluminare
Cu luminile aprinse, apăsaţi butonul B pentru
creşterea intensităţii iluminării postului de
conducere şi de ambianţă în vehicul sau pe
butonul
A pentru diminuarea acesteia.
Când este atinsă intensitatea dorită eliberaţi
butonul.
Daca vehiculul este echipat cu un motor
Blue HDi, apasarea butonului " CHECK"
va permite sa aflati o estimare a
numarului de kilometri pe care ii mai
puteti parcurge pana la blocarea
automata a pornirii motorului.
Pentru mai multe informatii cu privire la
aditivul AdBlue
®, consultati sectiunea
corespunzatoare.
1
Verificarea funcţionării vehiculului

28
Indicator de intretinere
Distanta pana la revizie mai mare
de 3 000 km
La punerea contactului, nicio informaţie de
întreţinere nu apare pe ecran.
es

te o numaratoare inversa in raport cu
urmatorul termen limita de revizie prevazut in
planul de întreţinere a vehiculului furnizat de
c o n s t r u c t o r.
Această valoare este calculată de la ultima
aducere la zero a indicatorului, in functie de
kilometrajul parcurs si timpul scurs de la ultima
revizie.
Doar pentru versiunile Diesel Blue HDi
(in functie de destinatie), este luat in calcul si
nivelul de degradare a uleiului de motor.
Distanta pana la revizie, cuprinsa
intre 1 000 km si 3 000 km
La punerea contactului şi timp de încă
5 secunde, cheia care simbolizează operaţiile
de întreţinere se aprinde. Afişajul kilometrajului
total indică numărul rămas de kilometri până la
următoarea revizie.
Exemplu: vă mai rămân de parcurs 2 800 km
până la următoarea revizie.
La punerea contactului şi în următoarele
5 secunde, afişajul indică:
La 5 secunde după punerea contactului,
simbolul cheie se stinge ; totalizatorul
kilometric îşi reia funcţionarea normală. Afişajul
indică kilometrajul total şi curent.
Distanta pana la revizie, mai mica
de 1 000 km
Exemplu: vă mai rămân de parcurs 900 km
până la următoarea revizie.
La punerea contactului şi timp de încă
5 secunde, afişajul indică:
La 5 secunde după punerea contactului,
kilometrajul îşi reia funcţionarea normală.
Simbolul cheie rămâne aprins pentru a vă
semnala că revizia trebuie făcută în curând.
Aprinderea cheii este însoţită de un
mesaj pe afiÅŸajul tabloului de bord.
Pentru versiunile Diesel Blue HDi,
martorul Service
se aprinde si el la
punerea contactului.
Verificarea funcţionării vehiculului
