Peugeot 508 RXH 2012 Manualul de utilizare (in Romanian)

.
39
Sistem hibrid








Consumul sistemului hibrid afi sat pe ecran
Consum mediu din ultimele 5 minute.
Aducere la zero a istoricului

Cu sistemul hibrid activat, când este afişat
parcursul "2", apăsaţi timp de mai mult de două secunde comanda pentru a aduce istoricul la
zero.

Pentru mai multe informaţii asupra calculatorul de bord, consultaţi capitolul corespunzător. "60% H
ybrid Use" corespunde unui timp de rulare cumulat
de 60%, folosind motorul electric in diferitele Moduri (Auto,
ZEV, Spor t, sau 4WD) si 40% din timp numai cu motorulDiesel (fără apor tul sistemului hibrid).

40
Sistem hibrid








Baterie de înaltă tensiune 200 V
Bateria de înaltă tensiune de 200 V nu seîncarcă de la o priză electrică.
De tip Ni-MH (Nichel Metal Hidruri), sunt amplasate sub podeaua por tbagajului în apropierea motorului electric.
Încărcare


Bateria se încarcă

.
41
Sistem hibrid

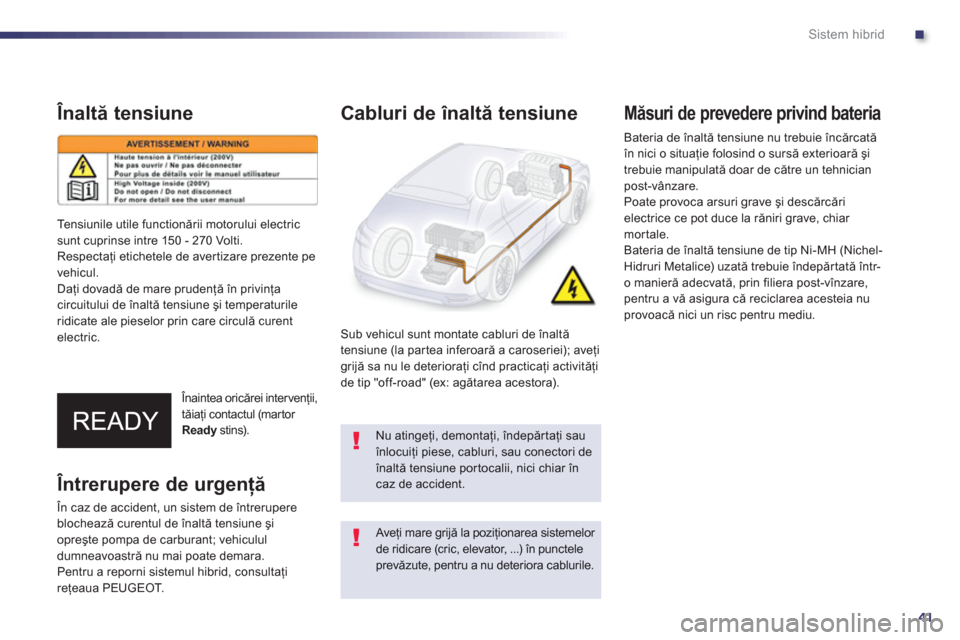

Înaltă tensiune

Înaintea oricărei intervenţii,
tăiaţi contactul (martor Ready
stins).
y
Cabluri de înaltă tensiune
Sub vehicul sunt montate cabluri de înaltă
tensiune (la partea inferoară a caroseriei); aveţi
grijă sa nu le deterioraţi c

42
Sistem hibrid







Vent ilaţia bateriei de înaltă tensiune
Bateria de înaltă tensiune este echipată cu unsistem de răcire cu aer, compus dintr-o priză
de aspiraţie (situată sub bancheta spate) şi un
ventilator (situat în capitonajul portbagajului).

Acest sistem nu funcţionează continuu, ci îşi adaptează automat puterea de ventilaţie

.
43
Sistem hibrid

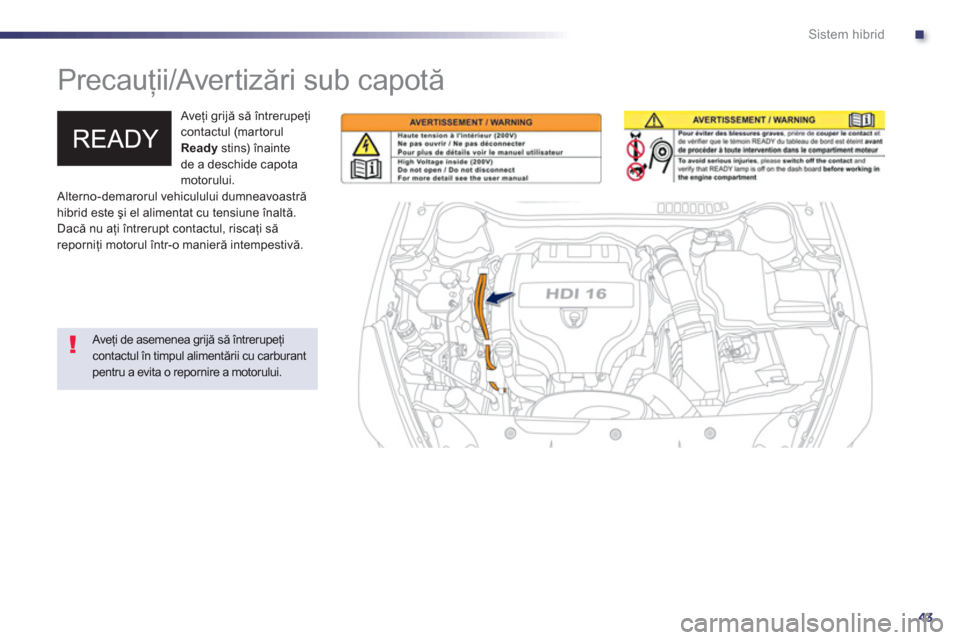

Precauţii/Avertizări sub capotă


Aveţi grijă să întrerupeţicontactul (martorul
Readystins) înainte
de a deschide capota
motorului.
Alterno-demarorul vehiculului dumneavoastrăhibrid este şi el alimentat cu tensiune înaltă.
Dacă nu aţi

44
Sistem hibrid

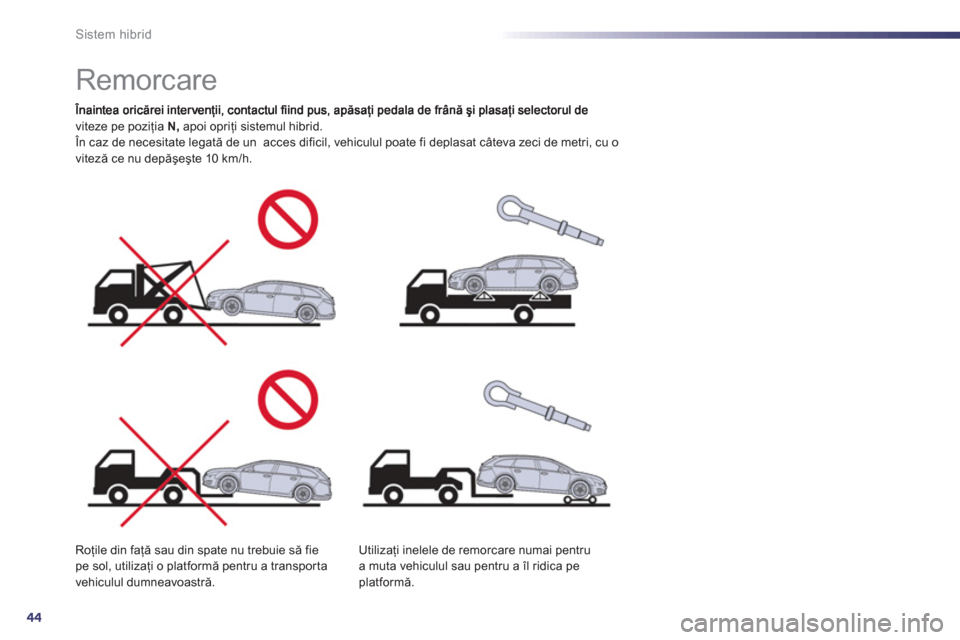

Remorcare
viteze pe poziţia N,apoi opriţi sistemul hibrid.

1
45
Ver if ic area f uncţionării vehiculului

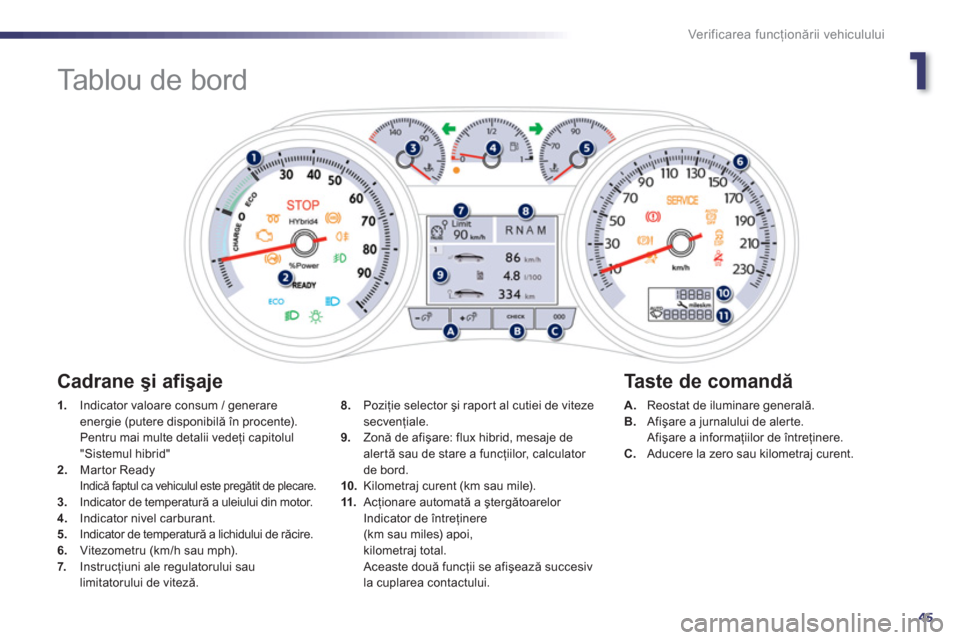

Tablou de bord
1.
Indicator valoare consum / generareenergie (putere disponibilă în procente).
Pentru mai multe detalii vedeţi capitolul"Sistemul hibrid" 2.Martor Ready Indică faptul ca vehiculul este pregătit de plecare. 3.Indicator de temperatură a uleiului din motor. 4.
Indicator nivel carburant.
5. Indicator de temperatură a lichidului de răcire.
6.Vitezometru (km/h sau mph).7. Instrucţiuni ale regulatorului sau limitatorului de viteză.
A.Reostat de iluminare generală.B.
Afişare a jurnalului de aler te.
Afişare a informaţiilor de

46
Ver if ic area f uncţionării vehiculului
Martori

Repere vizuale care informează şoferul de punerea în funcţiune a unui sistem (mar tori de funcţionare sau de dezactivare) sau de apariţia
unei anomalii (martor alertă).


La punerea contactului

Unii mar tori de aler tă se aprind timp de câteva secunde la punerea contactului vehiculului, pe
tabloul de bord şi/sau pe afişajul tabloului de bord.
Imediat după pornirea motorului, aceşti mar tori
trebuie să se stin
gă.
În caz că persistă, înainte de a porni la drum,consultaţi martorul de alertă respectiv.


Aver tizări asociate
Aprinderea anumitor mar tori poate să fie însoţită de un semnal sonor şi de un mesaj pe
afişajul tabloului de bord.

Aprinderea acestui mar tor este fie continuă sauclipitoare.

Unii mar tori pot avea ambele tipuri de aprindere. Numai corelarea dintre tipul de aprindere şi starea de funcţionare
a vehiculului permite să se stabilească dacă situaţia este normală sau dacă aapărut o anomalie.
1
2
2
2
3
3
3
2
3
3
Cu vehiculul oprit
, utilizaţi rola st

1
47
Ver if ic area f uncţionării vehiculului


Martori de funcţionare
Aprinderea, în tabloul de bord şi/sau pe afişajul tabloului de bord, a unuia dintre martorii următori confirmă punerea în funcţiune a sistemului corespunzător.
MartorStareCauzăAcţiuni / Obser vaţii



Semnalizatorrde directie stânga

clipeşte cu zgomot. Comanda luminilor este acţionatăîn jos.



Semnalizatorde directie dreapta

clipeşte cu zgomot. Comanda luminilor este acţionată în sus.



Lumini de poziţie
continuu. Comanda de iluminat este pe poziţia "Lumini de poziţie".



Fază scurtă
continuu. Comanda luminilor este pe poziţia
"Fază scurtă".


Fază lungă
continuu. Comanda luminilor este acţionatăspre dumneavoastră. Trageţi comanda pentru a reveni la luminile deîntâlnire.
Ready(pregătit) continuu. Vehiculul este gata să ruleze şi
dumneavoastră puteţi apăsa acceleraţia. Timpul de aprindere a mar torului corespunde puneriila punct a circuitului de

48
Ver if ic area f uncţionării vehiculului

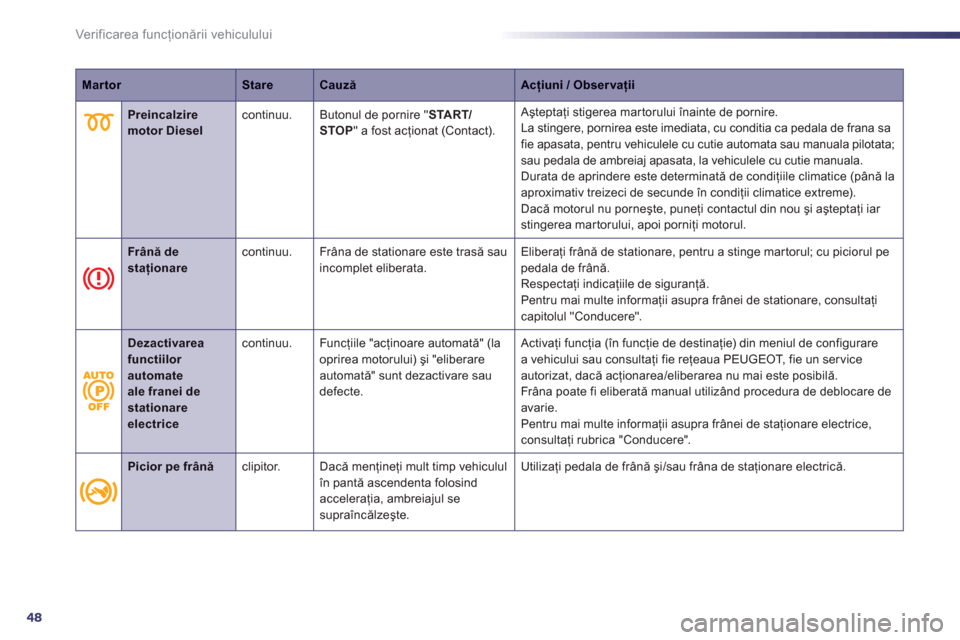

MartorStareCauzăAcţiuni / Obser vaţii



Preincalzire motor Dieselcontinuu. Butonul de pornire "START/
STOP" a fost acţionat (Contact). Aştepta
ţi stigerea martorului
