Peugeot 508 RXH 2013 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2013, Model line: 508 RXH, Model: Peugeot 508 RXH 2013Pages: 308, PDF-Größe: 9.62 MB
Page 11 of 308
.
9
Kurzbeschreibung
Innen
Ambientbeleuchtung
Die gedämpfte Innenraumbeleuchtung sorgt bei geringer Helligkeit für bessere Sicht im Fahrzeug.
Head-Up-Display
Mit Hilfe dieses Systems werden Informationen zu
Geschwindigkeit sowie Geschwindigkeitsregler/-
begrenzer auf eine abgedunkelte Scheibe im Sichtfeld
des Fahrers projizier t, damit dieser die Straße im
Auge behalten kann.
Automatische Klimaanlage
Mit dieser Anlage lässt sich, nach Einstellen eines Komfor tniveaus, diese Klimatisierunganschließend automatisch entsprechend den äußerenWitterungsbedingungen regeln. Zweizonen-Regelung
Audio- und Kommunikationssystem
Diese Anlage ist auf dem neuesten Stand der
Technik: MP3 -kompatibles Autoradio, USB-Gerät,
Bluetooth-Freisprecheinrichtung, Navigationssystem mit Farbbildschirm, Zusatzanschlüsse, HI-FI-
Audioanlage, ...
16
1
135112
239
11
5
Vierzonen-Regelung
Wenn Ihr Fahrzeug mit einer Hi-FiAudio-Anlage der Marke JBLausgestattet ist, so ist diese auf den Innenraum des Fahrzeugs
zugeschnitten. WIP Nav+
Lesen
Sie die entsprechenden Informationen im
Abschnitt "Audio und Telematik" nach.
Page 12 of 308
10
Kurzbeschreibung
Zustand der entsprechenden Funktion.
Schalterleisten
Elektrische Feststellbremse
Öffnen des Kofferraums
123
Massage
95
80
Alarmanlage
Elektrische Kindersicherun
g
73, 84
171
PEUGEOT Connect SOS
23
6
Star t /Stopp mit elektronischem Schlüssel
25-2
6
Deaktivierung der Einparkhilfe
143
V
erhindert das Abschalten
des Verbrennungsmotors
39
Kontrollleuchte der programmierbarenHeizung
121
P
arklückendetektor
144
Deaktivierun
g von CDS
176
Öf fnen der Tankklappe
89
F
ernlichtassistent
152
Head-Up-Display
(On/Off, Einstellungen)
135, 136
Page 13 of 308
.
11
Kurzbeschreibung
Richtig sitzen
Vordersitze
Elektrische Einstellungen
1.
Neigungs- und Höhenverstellung der Sitzfläche,Längsverstellung 2.Neigungsverstellung der Rückenlehne
3. Ver stellung der Lendenwirbelstütze
92
Page 14 of 308

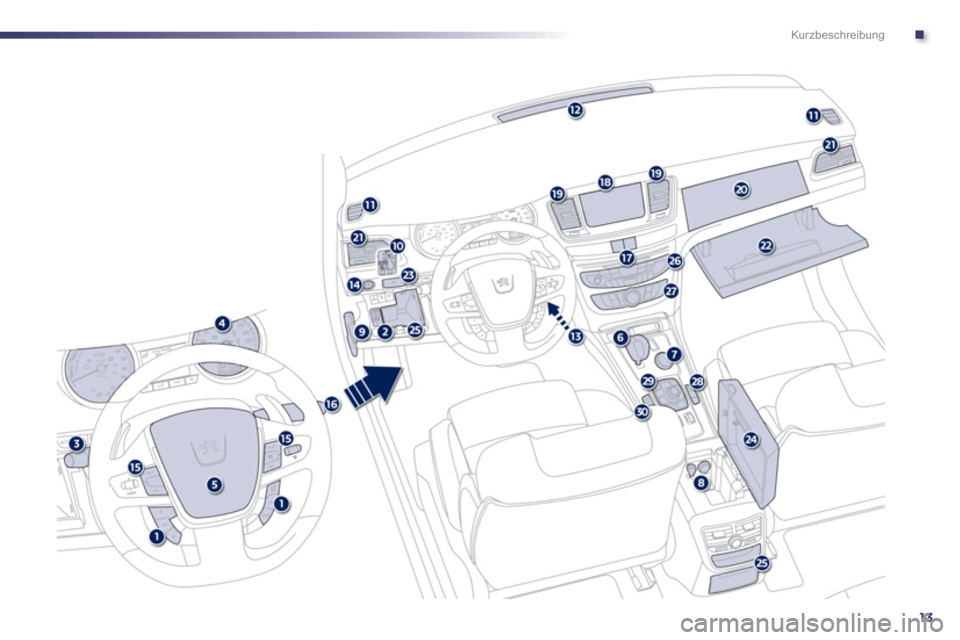

12
Kurzbeschreibung
11. Abtaudüse für vordere Seitenscheibe
12. Abtaudüse für Windschutzscheibe
13.Lenkschloss und Star ten mit dem Schlüssel
14.Star ten mit dem elektronischen Schlüssel
15. Bedienungsschalter für Autoradio am Lenkrad
16.Schalter für Scheibenwischer / Scheibenwaschanlage / Bordcomputer
17. Schalter für Warnblinker und Zentralverriegelung
18. Bildschirm
19. Mittlere verstellbare und verschließbareBelüftungsdüsen
20.Beifahrerairbag
21. Seitliche verstellbare und verschließbare
Belüftungsdüsen
Bedienungseinheit
1.
Schalter für Geschwindigkeitsregler /
Geschwindigkeitsbegrenzer
2. Scheinwerfer-Leuchtweitenverstellung3.
Lichtschalter und Blinker 4.Kombiinstrument5.Fahrerairbag
Hupe
6.Gangwählhebel
7. Wählschalter für HYbrid4-Betrieb. 8.
12 V Steckdose für Zubehör
USB/ JACK-Anschlüsse
9. Hebel zum Öffnen der Motorhaube 10.
Sicherungskasten
22.Handschuhfach/ Deaktivierung des
Beifahrerairbags
23. Elektrische Feststellbremse 24.Mittelarmlehne mit Staumöglichkeit 25.
Staufächer (je nach Ausstattung)26.
Autoradio27.Schalter für Heizung / Klimaanlage28.
Alarm / PEUGEOT Connect SOS - PEUGEOT Connect Assistance 29.Schalter für WIP Nav+
30. Massage / Fernlichtassistent / Messung des
ver fügbaren Platzes
Page 15 of 308
.
13
Kurzbeschreibung
Page 16 of 308
14
Kurzbeschreibung
Richtig sitzen
Verstellung der Kopfstütze
94
1.Lenkrad mit dem Hebel entriegeln
2.Höhe und Abstand zum Körper einstellen 3.Lenkrad mit dem Hebel arretieren
Lenkradverstellung
100
Aus Sicherheitsgründen dürfen diese Bedienschritte grundsätzlich nur beistehendem Fahrzeug vorgenommen werden.
Bedienung der Sitzheizung
0: Aus 1
: Niedrig2: Mittel3: Hoch
Zum Absenken der Kopfstütze drücken Sie auf den Knopf A.Zum Anheben der Kopfstütze schieben Sie diese bis in die gewünschte Position nach oben.
9
4
Page 17 of 308
.
15
Kurzbeschreibung
Richtig sitzen
Einstellung der Außenspiegel
Einstellung
1.
Spiegel wählen 2.Spiegel einstellen
3. Spiegeleinstellung verlassen und Einklappen/Ausklappen der Spiegel.
98
Weitere ver fügbare Funktionen...
Automatische Neigung bei Rückwärtsgang.
Innenspiegel
Manuelle Tag-/Nachteinstellung
1.Spiegel in die Position "Tag" stellen 2.
Spiegel einstellen
Ausführung automatischabblendender Innenspiegel
100
1.Automatische Erkennung des Modus Tag/Nacht2.
Ausrichtung des Innenspiegels1
. Installation des Gurtes
2.Schließen 3. Korrektes Einrasten des Gurtes durch Ziehenam Gur t prüfen
Sicherheitsgurt vorn
177
Page 18 of 308
16
Kurzbeschreibung
Richtig sehen
Beleuchtung
Ring A
Rin
g B
Scheibenwischer
147, 148
Hebel A: Frontscheibenwischer
2.Schnell wischen 1.Normal wischen Int.
Intervallschaltung0.
Aus
AUTO
Wischautomatik
È
Einmal wischen: Ziehen Sie den Hebel kurz zu sich heran.
Scheibenwaschanlage: Ziehen Sie den Hebel zu sich
heran und halten Sie ihn.
156
AUTOMATIK aktivieren
)
Drücken Sie den Hebel kurz nach unten. )
Drücken Sie den Hebel erneut kurz nach unten oder stellen Sie ihn in eine andere Position (Int, 1 oder 2).
Ring B: Heckscheibenwischer
158
157
Licht aus
Einschaltautomatik der Beleuchtung
Standlicht
Abblendlicht
/ Fernlicht
Nebelschlussleuchten
AusIntervallschaltungScheibenwaschanlage
Page 19 of 308
.
17
Kurzbeschreibung
Richtig überwachen
Beim Einschalten der Zündung werden die Anzeige-
Nadeln komplett auf Null gestellt.
A.Bei eingeschalteter Zündung muss die Nadel den
verbleibenden Tankinhalt anzeigen. B. Bei laufendem Motor muss die damit verbundeneKontrollleuchte erlöschen.
Kombiinstrument
1.
Bei eingeschalteter Zündung müssen die den
verbleibenden Krafstoffstand anzeigenden
Segmente aufleuchten.
2.Bei laufendem Motor müssen diese Warnleuchten erlöschen.
Wenn Warnleuchten nicht erlöschen, schlagen Sie
bitte auf der entsprechenden Seite nach.
Warnleuchten
50
C.
Bei eingeschalteter Zündung zeigt das Anzeigefeld
des Kombiinstruments den Ölstand an.
Bei unzureichendem Füllstand füllen Sie bitte
entsprec
hend nach.
49
Page 20 of 308
18
Kurzbeschreibung
Insassen richtig sichern
1.
Handschuhfach öffnen. 2.
Schlüssel einführen. 3.
Position wählen:
"ON"(Aktivieren) mit Beifahrer oder Kindersitz inFahrtrichtung,
"OFF"
(Deaktivieren) Kindersitz entgegen der Fahrtrichtung. 4.Schlüssel in der gewählten Position abziehen.
Beifahrerairbag
181
A.
Kontrollleuchte für nicht angelegten bzw.
abgelegten Sicherheitsgur t vorn.
Sicherheitsgurte vorn und
Beifahrerairbag
181
B.Kontrollleuchte für die Anomalie eines der
Airbags.
C. Kontrollleuchte für die Aktivierung des
Beifahrerairbags. 178
