Peugeot 508 RXH 2013 Ägarmanual (in Swedish)
Manufacturer: PEUGEOT, Model Year: 2013, Model line: 508 RXH, Model: Peugeot 508 RXH 2013Pages: 308, PDF Size: 8.77 MB
Page 1 of 308
INSTRUKTIONSBOK
Page 2 of 308

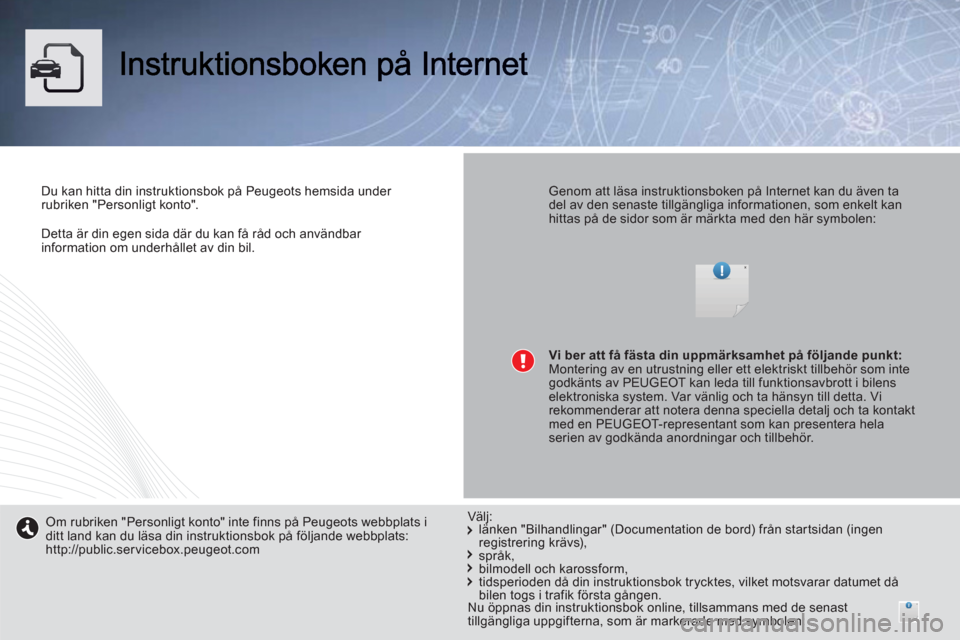

Detta är din egen sida där du kan få råd och användbar
information om underhållet av din bil.
Du kan hitta din instruktionsbok på Peugeots hemsida under
rubriken "Personligt konto".
Genom att läsa instruktionsboken på Internet kan du även ta del av den senaste tillgängliga informationen, som enkelt kanhittas på de sidor som är märkta med den här symbolen:
Om rubriken "Personligt konto" inte finns på Peugeots webbplats iditt land kan du läsa din instruktionsbok på följande webbplats:http://public.servicebox.peugeot.com
Vi ber att få fästa din uppmärksamhet på följande punkt:
Montering av en utrustning eller ett elektriskt tillbehör som inte
godkänts av PEUGEOT kan leda till funktionsavbrott i bilens
elektroniska system. Var vänlig och ta hänsyn till detta. Vi
rekommenderar att notera denna speciella detalj och ta kontakt
med en PEUGEOT-representant som kan presentera hela
serien av godkända anordningar och tillbehör.
länken "Bilhandlingar" (Documentation de bord) från startsidan (ingen registrering krävs), språk,
bilmodell och karossform,
tidsperioden då din instruktionsbok trycktes, vilket motsvarar datumet då bilen togs i trafik första gången.
Välj:
Nu öppnas din instruktionsbok online, tillsammans med de senasttillgängliga uppgifterna, som är markerade med symbolen:
Page 3 of 308

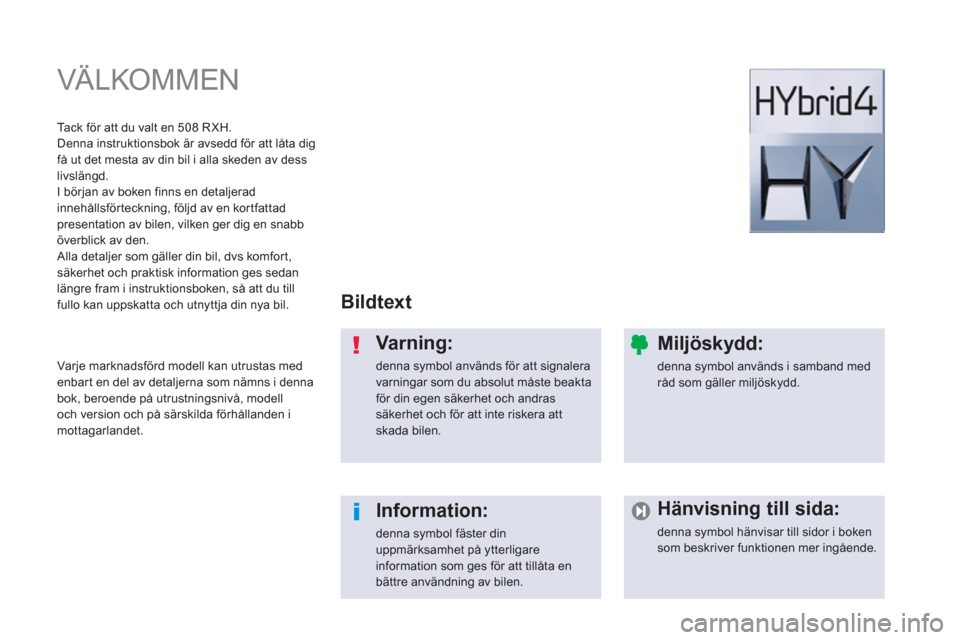

VÄ LKO M M EN
Bildtext
Var ning:
denna symbol används för att signalera
varningar som du absolut måste beakta
för din egen säkerhet och andras
säkerhet och för att inte riskera att
skada bilen.
Information:
denna symbol fäster din
uppmärksamhet på ytterligare
information som ges för att tillåta en
bättre användning av bilen.
Miljöskydd:
denna symbol används i samband med
råd som gäller miljöskydd.
Hänvisning till sida:
denna symbol hänvisar till sidor i boken
som beskriver funktionen mer ingående.
Tack för att du valt en 508 R XH.
Denna instruktionsbok är avsedd för att låta dig
få ut det mesta av din bil i alla skeden av dess
livslängd.
I början av boken finns en detaljerad
innehållsför teckning, följd av en kor tfattad
presentation av bilen, vilken ger dig en snabb
överblick av den.
Alla detaljer som gäller din bil, dvs komfort,
säkerhet och praktisk information ges sedan
längre fram i instruktionsboken, så att du till
fullo kan uppskatta och utnyttja din nya bil.
Varje marknadsförd modell kan utrustas med
enbar t en del av detaljerna som nämns i denna
bok, beroende på utrustningsnivå, modell
och version och på särskilda förhållanden i
mottagarlandet.
Page 4 of 308
.
.

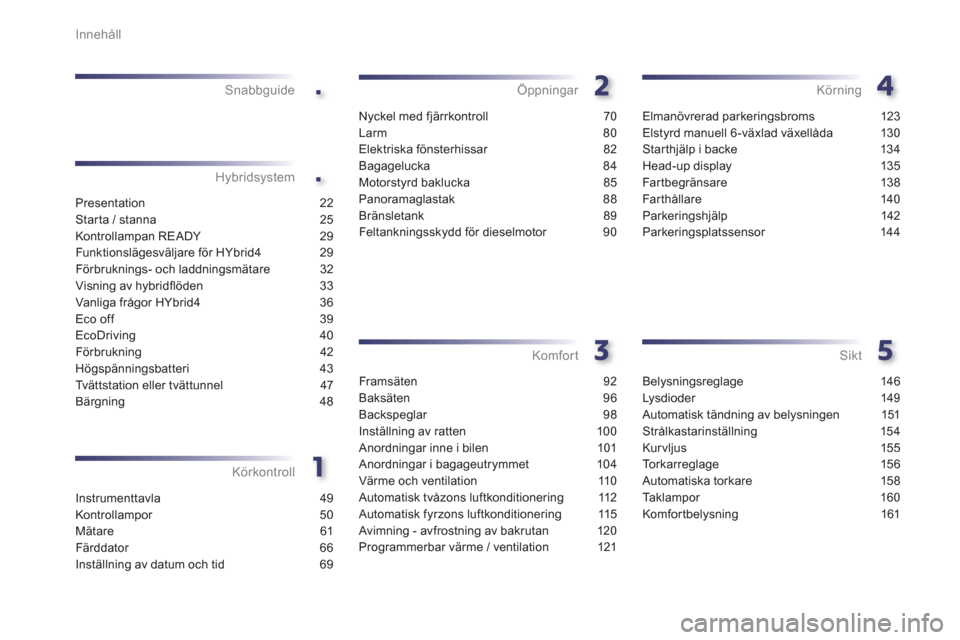

Innehåll
Instrumenttavla 49
Kontrollampor 50
Mätare 61
Färddator 66
Inställning av datum och tid 69
Körkontroll Snabbguide
Nyckel med fjärrkontroll 70
Larm 80
Elektriska fönsterhissar 82
Bagagelucka 84
Motorstyrd baklucka 85
Panoramaglastak 88
Bränsletank 89
Feltankningsskydd för dieselmotor 90
Öppningar
Framsäten 92
Baksäten 96
Backspeglar 98
Inställning av ratten 100
Anordningar inne i bilen 101
Anordningar i bagageutrymmet 104
V
ärme och ventilation 110
Automatisk tvåzons luftkonditionering 112
Automatisk fyrzons luftkonditionering 115
Avimning - avfrostning av bakrutan 120
Programmerbar värme / ventilation 121
Komfor t
Elmanövrerad parkeringsbroms 123
Elstyrd manuell 6 -växlad växellåda 130
Starthjälp i backe 134
Head-up display 135
Far tbegränsare 138
Farthållare 140
Parkeringshjälp 142
Parkeringsplatssensor 144
Körning
Belysningsreglage 146
Lysdioder 149
Automatisk tändning av belysningen 151
Strålkastarinställning 154
Kurvljus 155
To r k a r r eglage 156
Automatiska torkare 158
Ta k l a mpor 160
Komfortbelysning 161
Sikt Hybridsystem
Presentation 22
Starta / stanna 25
Kontrollampan READY 29
Funk tionslägesväljare för HYbrid4 29
Förbruknings- och laddningsmätare 32
Visning av hybridfl öden 33
Vanliga frågor HYbrid4 36
Eco off 39
EcoDriving 40
Förbrukning 42
Högspänningsbatteri 43
Tvättstation eller tvättunnel 47
Bärgning 48
Page 5 of 308
.
.

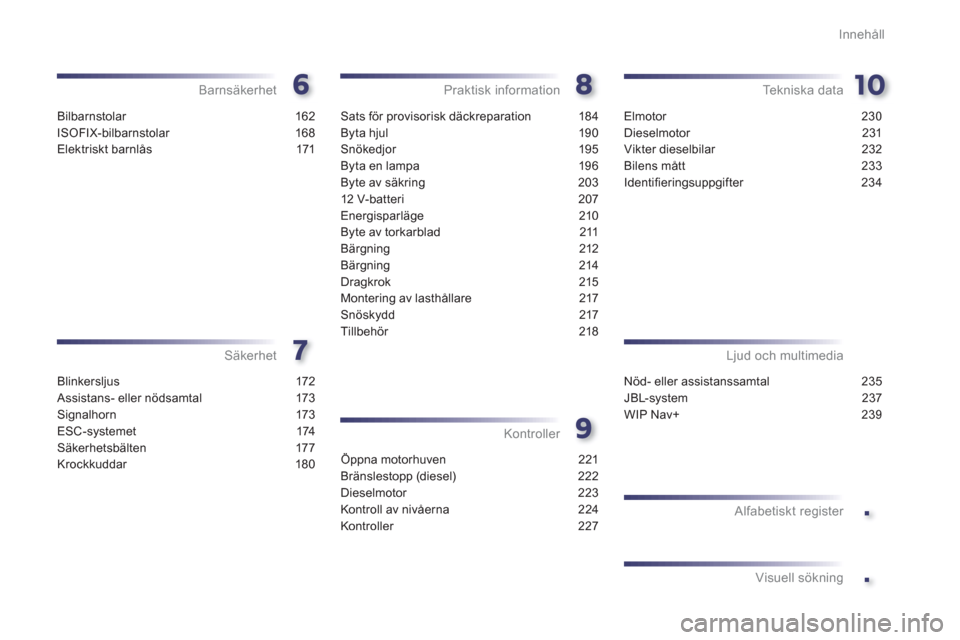

Innehåll
Bilbarnstolar 162
ISOFIX-bilbarnstolar 168
Elektriskt barnlås 171
Barnsäkerhet
Blinkersljus 172
Assistans- eller nödsamtal 173
Signalhorn 173
ESC-systemet 174
Säkerhetsbälten 177
Krockkuddar 180
Säkerhet
Sats för provisorisk däckreparation 184
Byta hjul 190
Snökedjor 195
Byta en lampa 196
Byte av säkring 203
12 V-batteri 207
Energisparläge 210
Byte av torkarblad 211
Bärgning 212
Bärgning 214
Dragkrok 215
Montering av lasthållare 217
Snöskydd 217
Tillbehör 218
Praktisk information
Öppna motorhuven 221
Bränslestopp (diesel) 222
Dieselmotor 223
Kontroll av nivåerna 224
Kontroller 227
Kontroller
Elmotor 230
Dieselmotor 231
Vikter dieselbilar 232
Bilens mått 233
Identifi eringsuppgifter 234
Te k n i s k a d a t a
Nˆd- eller assistanssamtal 235
JBL-system 237
WIP Nav+ 239
Ljud och multimedia
Alfabetiskt register
Visuell sˆkning
Page 6 of 308
4
Snabbguide

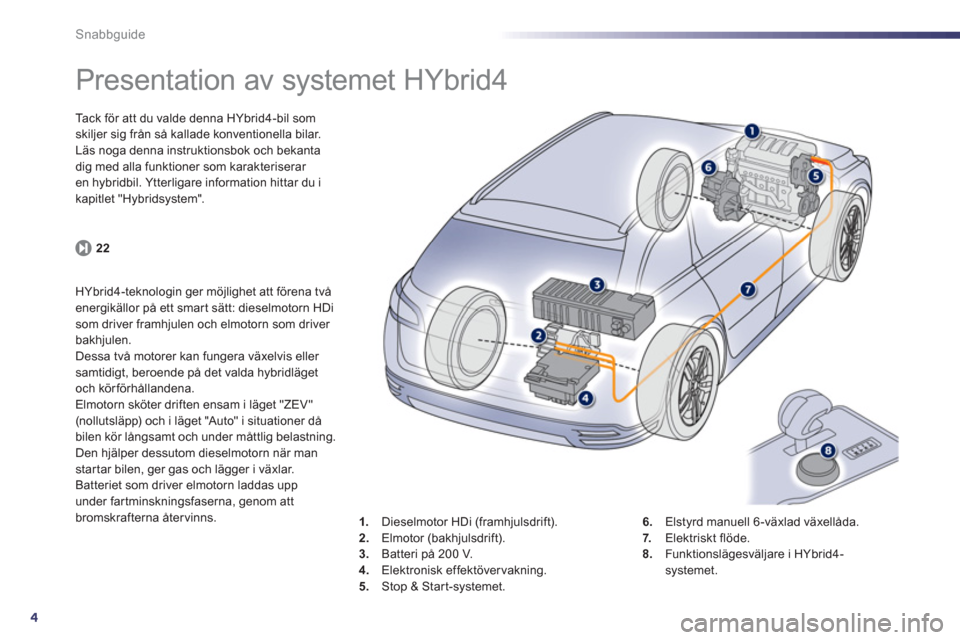

Presentation av systemet HYbrid4
Tack för att du valde denna HYbrid4-bil som
skiljer sig från så kallade konventionella bilar.
Läs noga denna instruktionsbok och bekanta
dig med alla funktioner som karakteriserar
en hybridbil. Ytterligare information hittar du i
kapitlet "Hybridsystem".
22
HYbrid4-teknologin ger möjlighet att förena två
energikällor på ett smart sätt: dieselmotorn HDi
som driver framhjulen och elmotorn som driver
bakhjulen.
Dessa två motorer kan fungera växelvis eller
samtidigt, beroende på det valda hybridläget
och körförhållandena.
Elmotorn sköter driften ensam i läget "ZEV"
(nollutsläpp) och i läget "Auto" i situationer då
bilen kör långsamt och under måttlig belastning.
Den hjälper dessutom dieselmotorn när man
startar bilen, ger gas och lägger i växlar.
Batteriet som driver elmotorn laddas upp
under fartminsknin
gsfaserna, genom attbromskrafterna återvinns.
1.
Dieselmotor HDi (framhjulsdrift).
2.
Elmotor (bakhjulsdrift).
3.
Batteri på 200 V.
4.
Elektronisk effektövervakning.
5
.Stop & Start-systemet.
6.
Elstyrd manuell 6 -växlad växellåda.
7.
Elektriskt flöde.
8.Funktionslägesväljare i HYbrid4-systemet.
Page 7 of 308
.
5
Snabbguide

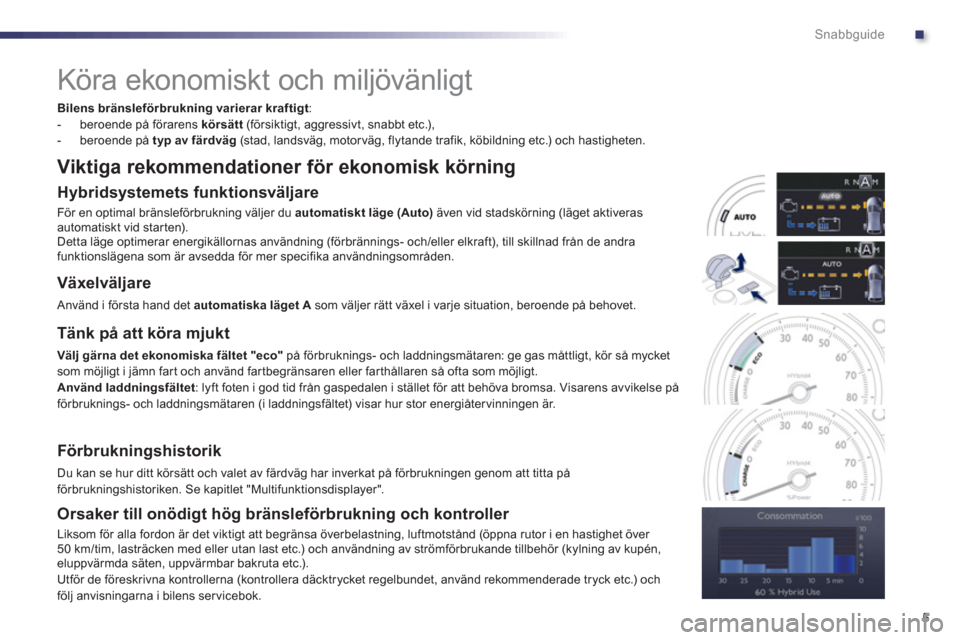

Köra ekonomiskt och miljövänligt
Bilensbränsleförbrukningvarierar kraftigt
:
- beroende på förarens körsätt
(försiktigt, aggressivt, snabbt etc.),
- beroende på typ
av
färdväg
(stad, landsväg, motorväg, flytande trafik, köbildning etc.) och hastigheten.
Viktiga rekommendationer för ekonomisk körning
Hybridsystemets funktionsväljare
För en optimal bränsleförbrukning väljer du automatiskt läge (Auto
) även vid stadskörning (läget aktiveras
automatiskt vid star ten).
Detta läge optimerar energikällornas användning (förbrännings- och/eller elkraft), till skillnad från de andra
funktionslägena som är avsedda för mer specifika användningsområden.
Växelväljare
Använd i första hand det automatiska läget A
som väljer rätt växel i varje situation, beroende på behovet.
Tänk på att köra mjukt
Välj gärna
det
ekonomiska
fältet
"eco"
på förbruknings- och laddningsmätaren: ge gas måttligt, kör så mycket
som möjligt i jämn far t och använd far tbegränsaren eller far thållaren så ofta som möjligt.
Använd
laddningsfältet
: lyft foten i god tid från gaspedalen i stället för att behöva bromsa. Visarens avvikelse på
förbruknings- och laddningsmätaren (i laddningsfältet) visar hur stor energiåter vinningen är.
Förbrukningshistorik
Du kan se hur ditt körsätt och valet av färdväg har inverkat på förbrukningen genom att titta på
förbrukningshistoriken. Se kapitlet "Multifunktionsdisplayer".
Orsaker till onödigt hög bränsleförbrukning och kontroller
Liksom för alla fordon är det viktigt att begränsa överbelastning, luftmotstånd (öppna rutor i en hastighet över
50 km/tim, lasträcken med eller utan last etc.) och användning av strömförbrukande tillbehör (kylning av kupén,
eluppvärmda säten, uppvärmbar bakruta etc.).
Ut
för de föreskrivna kontrollerna (kontrollera däcktrycket regelbundet, använd rekommenderade tryck etc.) och följ anvisningarna i bilens ser vicebok.
Page 8 of 308
6
Snabbguide

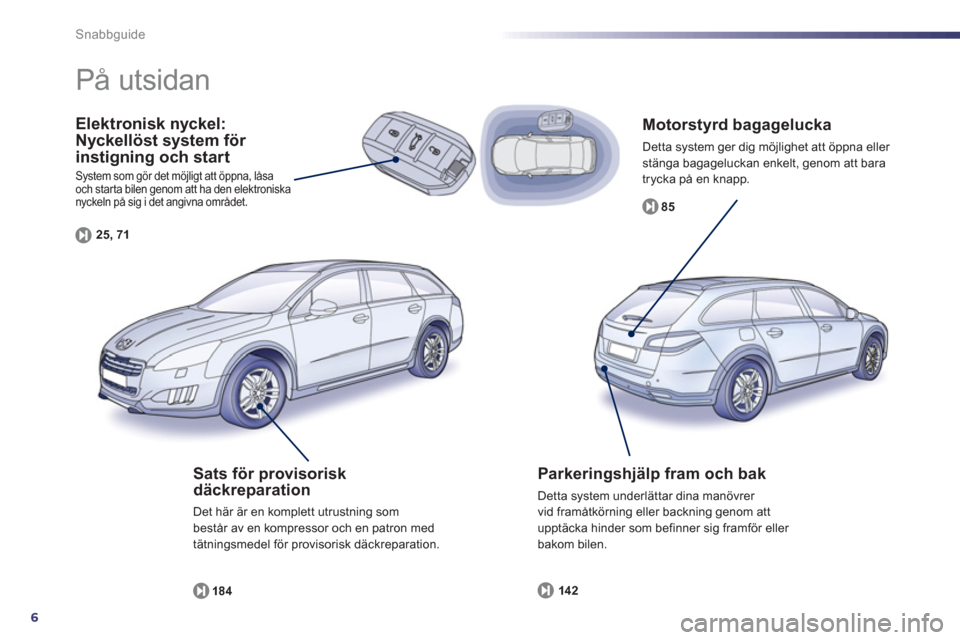

Motorstyrd bagagelucka
Detta system ger dig möjlighet att öppna eller stänga bagageluckan enkelt, genom att bara
trycka på en knapp.
8
5
Elektronisk nyckel:
N
yckellöst system för
instigning och start
System som gör det möjligt att öppna, låsa
och star ta bilen genom att ha den elektroniska
nyckeln på sig i det angivna området.
25, 71
Sats för provisorisk däckreparation
Det här är en komplett utrustning som
består av en kompressor och en patron med
tätnin
gsmedel för provisorisk däckreparation.
18
4
På utsidan
Parkeringshjälp fram och bak
Detta system underlättar dina manövrer
vid framåtkörning eller backning genom att upptäcka hinder som befinner sig framför eller bakom bilen.
142
Page 9 of 308
.
7
Snabbguide

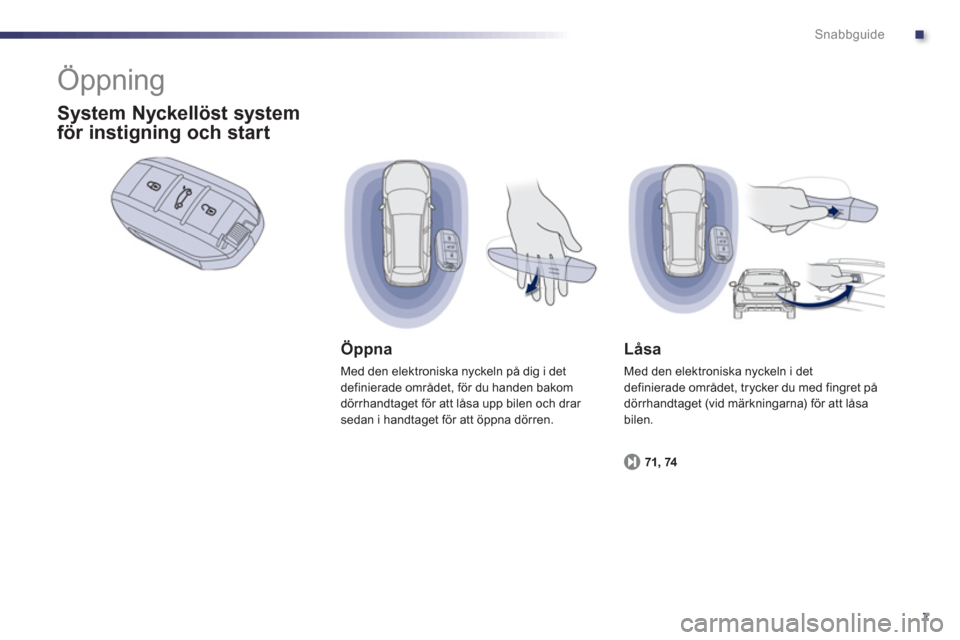

Öppning
Öppna
Med den elektroniska nyckeln på dig i det
definierade området, för du handen bakom
dörrhandtaget för att låsa upp bilen och drar
sedan i handta
get för att öppna dörren.
Låsa
Med den elektroniska nyckeln i det
definierade området, trycker du med fingret på
dörrhandtaget (vid märkningarna) för att låsa
bilen.
System Nyckellöst system
för instigning och start
71, 74
Page 10 of 308
8
Snabbguide

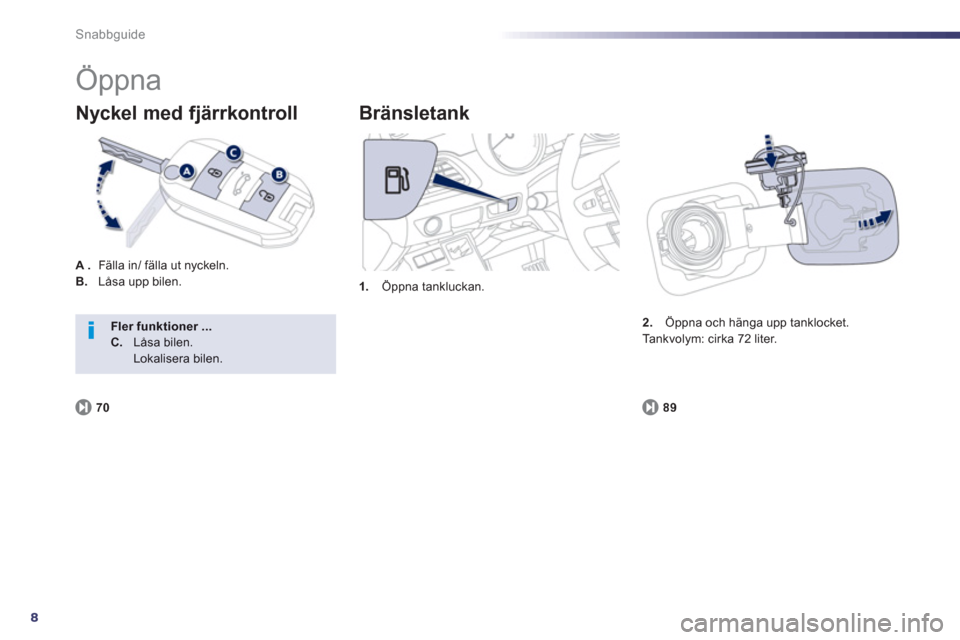

Öppna
A.Fälla in/ fälla ut nyckeln. B.Låsa upp bilen.
Nyckel med fjärrkontroll
1.Öppna tankluckan.
Bränsletank
89
2.Öppna och hänga upp tanklocket.
Tankvolym: cirka 72 liter. Fler funktioner ...C.Låsa bilen.
Lokalisera bilen.
70
