Peugeot 508 RXH 2013 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2013, Model line: 508 RXH, Model: Peugeot 508 RXH 2013Pages: 308, PDF-Größe: 9.62 MB
Page 1 of 308
Page 2 of 308

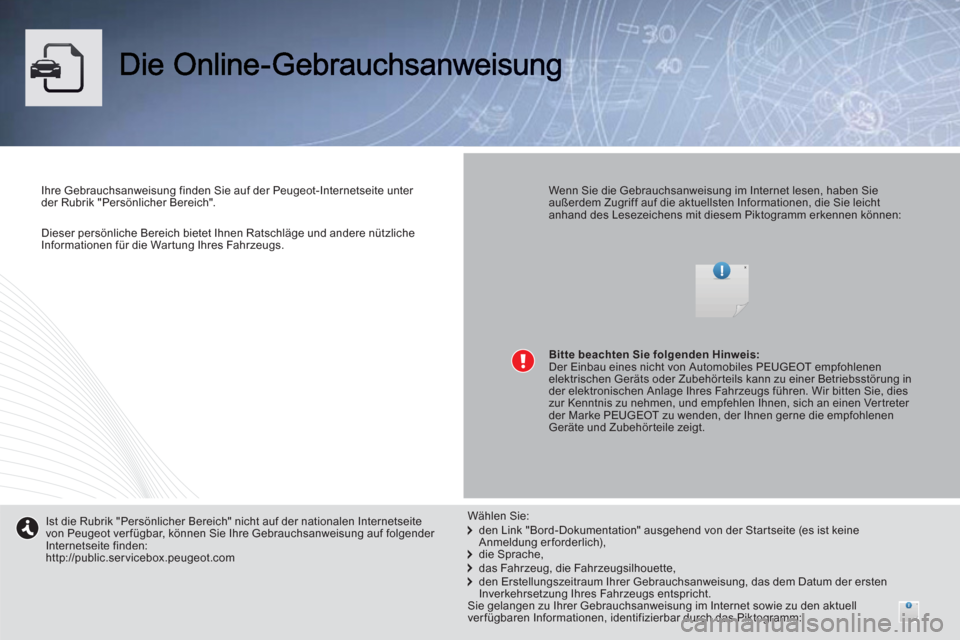

Dieser persönliche Bereich bietet Ihnen Ratschläge und andere nützliche
Informationen für die War tung Ihres Fahrzeugs.
Ihre Gebrauchsanweisung finden Sie auf der Peugeot-Internetseite unter der Rubrik "Persönlicher Bereich".
Wenn Sie die Gebrauchsanweisung im Internet lesen, haben Sieaußerdem Zugriff auf die aktuellsten Informationen, die Sie leicht anhand des Lesezeichens mit diesem Piktogramm erkennen können:
Ist die Rubrik "Persönlicher Bereich" nicht auf der nationalen Internetseitevon Peugeot verfügbar, können Sie Ihre Gebrauchsanweisung auf folgender Internetseite finden: http://public.servicebox.peugeot.com
Bitte beachten Sie folgenden Hinweis:
Der Einbau eines nicht von Automobiles PEUGEOT empfohlenen elektrischen Geräts oder Zubehör teils kann zu einer Betriebsstörung inder elektronischen Anlage Ihres Fahrzeugs führen. Wir bitten Sie, dies zur Kenntnis zu nehmen, und empfehlen Ihnen, sich an einen Ver treter der Marke PEUGEOT zu wenden, der Ihnen gerne die empfohlenenGeräte und Zubehör teile zeigt.
den Link "Bord-Dokumentation" ausgehend von der Star tseite (es ist keine Anmeldung erforderlich),
die Sprache,
das Fahrzeug, die Fahrzeugsilhouette,
den Erstellungszeitraum Ihrer Gebrauchsanweisung, das dem Datum der ersten Inverkehrsetzung Ihres Fahrzeugs entspricht.
Wählen Sie:
Sie gelangen zu Ihrer Gebrauchsanweisung im Internet sowie zu den aktuellverfügbaren Informationen, identifizierbar durch das Piktogramm:
Page 3 of 308

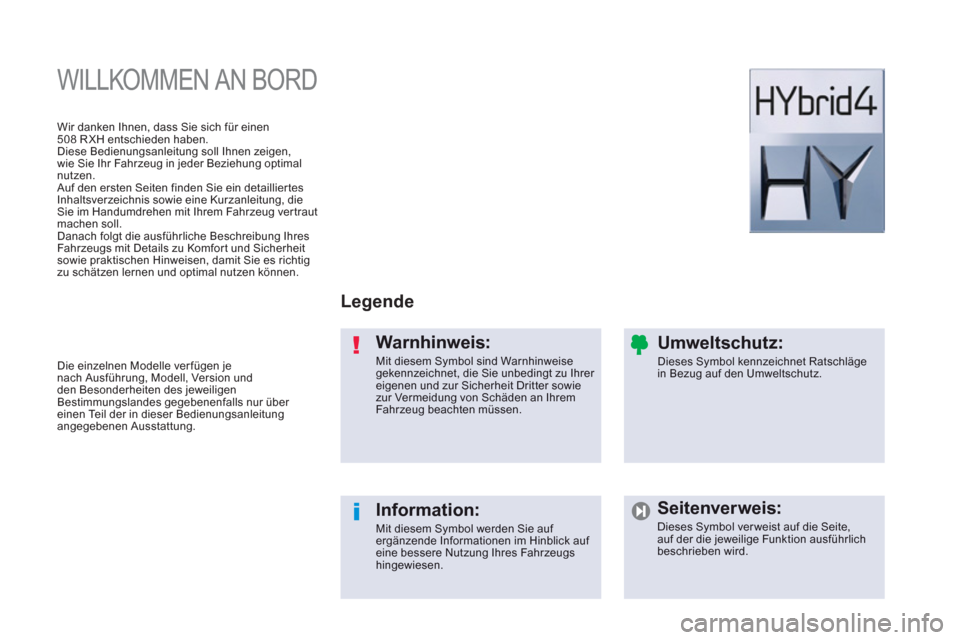

WILLKOMMEN AN BORD
Legende
Warnhinweis:
Mit diesem Symbol sind Warnhinweise gekennzeichnet, die Sie unbedingt zu Ihrer eigenen und zur Sicherheit Dritter sowiezur Vermeidung von Schäden an IhremFahrzeug beachten müssen.
Information:
Mit diesem Symbol werden Sie auf ergänzende Informationen im Hinblick auf eine bessere Nutzung Ihres Fahrzeugs hingewiesen.
Umweltschutz:
Dieses Symbol kennzeichnet Ratschlägein Bezug auf den Umweltschutz.
Seitenverweis:
Dieses Symbol verweist auf die Seite,auf der die jeweilige Funktion ausführlichbeschrieben wird.
Wir danken Ihnen, dass
Sie sich für einen508 R XH entschieden haben.
Diese Bedienungsanleitung soll Ihnen zeigen,
wie Sie Ihr Fahrzeug in jeder Beziehung optimal
nutzen.
Auf den ersten Seiten finden Sie ein detailliertesInhaltsverzeichnis sowie eine Kurzanleitung, dieSie im Handumdrehen mit Ihrem Fahrzeug ver traut
machen soll.
Danach folgt die ausführliche Beschreibung IhresFahrzeugs mit Details zu Komfor t und Sicherheit sowie praktischen Hinweisen, damit Sie es richtigzu schätzen lernen und optimal nutzen können.
Die einzelnen Modelle ver
fügen je
nach Ausführung, Modell, Version und
den Besonderheiten des jeweiligenBestimmungslandes gegebenenfalls nur über einen Teil der in dieser Bedienungsanleitungangegebenen Ausstattung.
Page 4 of 308
.
.
Inhalt
Kombiinstrument 49Kontroll- und Warnleuchten 50Anzeigen 61Bordcomputer 66Einstellung Datum und Uhrzeit 69
Betriebskontrolle Kurzbeschreibung
Schlüssel mit Fernbedienung 70Alarmanlage 80Elektrische Fensterheber 82Kofferraum 84Motorbetriebener Kofferraumdeckel 85Panoramaglasdach 88Kraftstofftank 89Sicherung gegen Falschtanken Diesel 90
Öffnen/Schließen
Vordersitze 92Rücksitze 96Innen- und Außenspiegel 98Lenkradverstellung 100Innenausstattung 101Kofferraumausstattung 104Heizung und Belüftung 110Automatische Zweizonen-Klimaanlage 112Automatische Vierzonen-Klimaanlage 115Beschlagfreihalten - Entfrosten der Heckscheibe 120Programmierbare Heizung / Lüftung 121
BordkomfortEl
ektrische Feststellbremse 123Automatisiertes Sechsgang-Schaltgetriebe 130Berganfahrhilfe 134Head-Up-Display 135Geschwindigkeitsbegrenzer 138Geschwindigkeitsregler 140Einparkhilfe 142Parklückendetektor 144
Fahrbetrieb
Lichtschalter 146LED-Diodenleuchten 149Einschaltautomatik der Beleuchtung 151Leuchtweitenverstellung
der Scheinwerfer 154Adaptives Kurvenlicht 155Scheibenwischerschalter 156Wischautomatik 158Deckenleuchten 160Gedämpfte Innenraumbeleuchtung 161
Sicht Hybridsystem
Vorstellun
g 22Starten / Anhalten 25Anzeigeleuchte Ready 29Auswahlschalter für den HYbrid4-Modus 29Verbrauchs- / Energierückgewinnungsanzeige 32Anzeige des Funktionszustands des Hybridsystems 33Häufige Fragen HYbrid4 36Eco off 39Sparsame Fahrweise 40Verbrauch 42Hochspannungsbatterie 43Waschanlage oder Waschstraße 47Abschleppen 48
Page 5 of 308
.
.

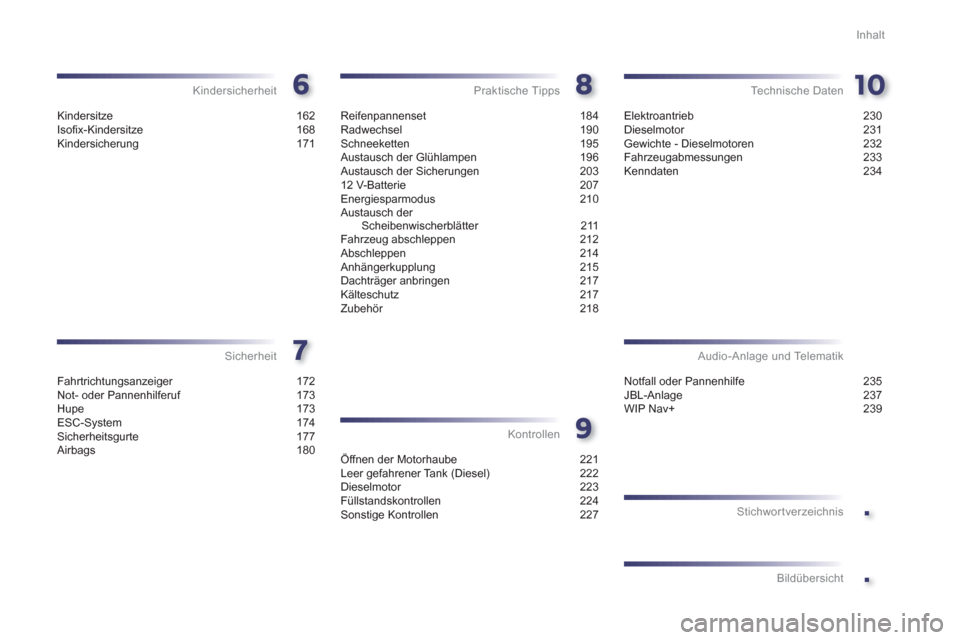

Inhalt
Kindersitze 162Isofix-Kindersitze 168Kindersicherung 171
Kindersicherheit
Fahrtrichtungsanzeiger 172Not- oder Pannenhilferuf 173Hupe 173ESC-System 174Sicherheitsgurte 177Airbags 180
Sicherheit
Reifenpannenset 184Radwechsel 190Schneeketten 195Austausch der Glühlampen 196
Austausch der Sicherungen 20312 V- Batterie 207Energiesparmodus 210Austausch der Scheibenwischerblätter 211Fahrzeug abschleppen 212Abschleppen 214Anhängerkupplung 215Dachträger anbringen 217Kälteschutz 217Zubehör 218
Praktische Tipps
Öffnen der Motorhaube 221Leer gefahrener Tank (Diesel) 222Dieselmotor 223Füllstandskontrollen 224Sonstige Kontrollen 227
Kontrollen
Elektroantrieb 230Dieselmotor 231Gewichte - Dieselmotoren 232Fahrzeugabmessungen 233Kenndaten 234
Technische Daten
N
otfall oder Pannenhilfe 235JBL-Anlage 237WIP Nav+ 239
Audio-Anlage und Telematik
Stichwortverzeichnis
Bildübersicht
Page 6 of 308
4
Kurzbeschreibung

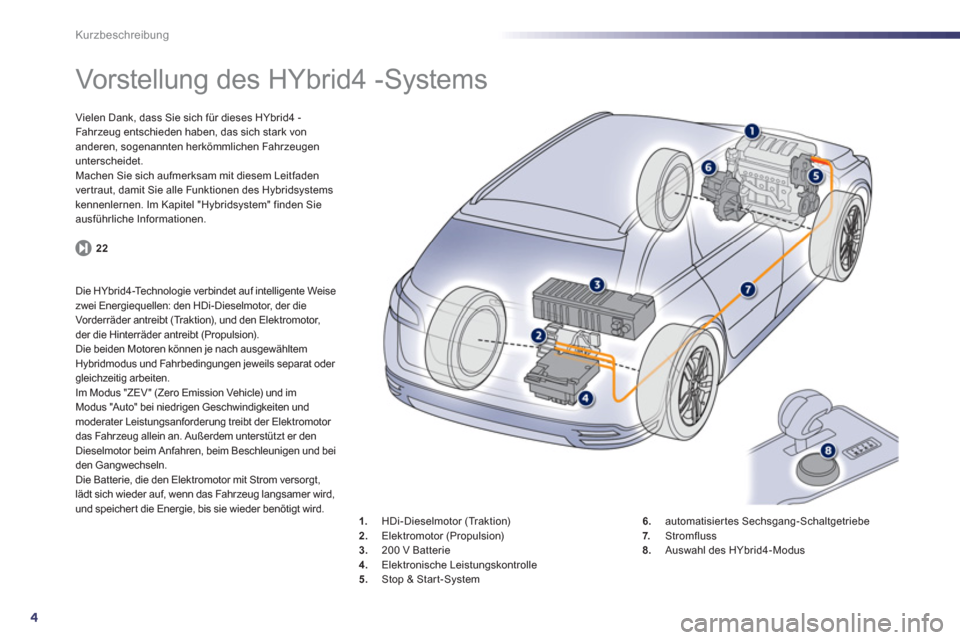

Vorstellung des HYbrid4 -Systems
Vielen Dank, dass Sie sich für dieses HYbrid4 -
Fahrzeug entschieden haben, das sich stark vonanderen, sogenannten herkömmlichen Fahrzeugenunterscheidet.
Machen Sie sich aufmerksam mit diesem Leitfaden
ver traut, damit Sie alle Funktionen des H
ybridsystemskennenlernen. Im Kapitel "Hybridsystem" finden Sie ausführliche Informationen.
22
Die HYbrid4-Technolo
gie verbindet auf intelligente Weise zwei Energiequellen: den HDi-Dieselmotor, der die
Vorderräder antreibt (Tr a k t i o n), und den Elektromotor,
der die Hinterräder antreibt (Propulsion).
Die beiden Motoren können je nach ausgewähltem Hybridmodus und Fahrbedingungen jeweils separat oder gleichzeitig arbeiten.
Im Modus "ZEV " (Zero Emission Vehicle) und imModus "Auto" bei niedrigen Geschwindigkeiten und
moderater Leistungsanforderung treibt der Elektromotor
das Fahrzeug allein an. Außerdem unterstützt er den
Dieselmotor beim Anfahren, beim Beschleunigen und bei
den Gangwechseln.
Die Batterie, die den Elektromotor mit Strom versorgt,
lädt sich wieder auf, wenn das Fahrzeug langsamer wird,
und speicher t die Energie, bis sie wieder benötigt wird. 1.HDi-Dieselmotor (Tr a k t i o n) 2.Elektromotor (Propulsion) 3.200 V Batterie 4. Elektronische Leistungskontrolle
5. Stop & Start-System 6
.automatisiertes Sechsgang-Schaltgetriebe 7. Stromfluss 8.
Auswahl des HYbrid4-Modus
Page 7 of 308
.
5
Kurzbeschreibung

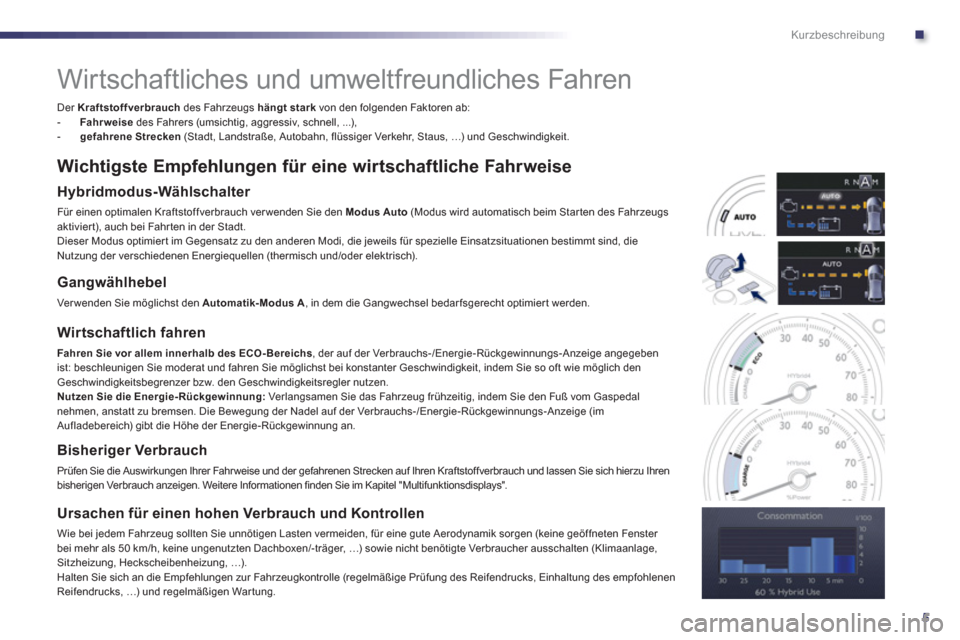

Wirtschaftliches und umweltfreundliches Fahren
Der Kraftstoffverbrauchdes Fahrzeugs hängt starkvon den folgenden Faktoren ab:
-
Fahrweisedes Fahrers (umsichtig, aggressiv, schnell, ...),
-
gefahrene Strecken
(Stadt, Landstraße, Autobahn, flüssiger Verkehr, Staus, …) und Geschwindigkeit.
Wichtigste Empfehlungen für eine wirtschaftliche Fahrweise
Hybridmodus-Wählschalter
Für einen optimalen Kraftstoffverbrauch ver wenden Sie den Modus Auto
(Modus wird automatisch beim Star ten des Fahrzeugs
aktivier t), auch bei Fahr ten in der Stadt.
Dieser Modus optimier t im Gegensatz zu den anderen Modi, die jeweils für spezielle Einsatzsituationen bestimmt sind, die
Nutzung der verschiedenen Energiequellen (thermisch und/oder elektrisch).
Gangwählhebel
Ver wenden Sie möglichst den Automatik-Modus A
, in dem die Gangwechsel bedarfsgerecht optimier t werden.
Wirtschaftlich fahren
Fahren Sie vor allem innerhalb des ECO- Bereichs, der auf der Verbrauchs-/Energie-Rückgewinnungs-Anzeige angegeben ist: beschleunigen Sie moderat und fahren Sie möglichst bei konstanter Geschwindigkeit, indem Sie so oft wie möglich denGeschwindigkeitsbegrenzer bzw. den Geschwindigkeitsregler nutzen.
Nutzen Sie die Energie-Rückgewinnung:Ver langsamen Sie das Fahrzeug frühzeitig, indem Sie den Fuß vom Gaspedalnehmen, anstatt zu bremsen. Die Bewegung der Nadel auf der Verbrauchs-/Energie-Rückgewinnungs-Anzeige (imAufladebereich) gibt die Höhe der Energie-Rückgewinnung an.
Bisheriger Verbrauch
Prüfen Sie die Auswirkungen Ihrer Fahr weise und der gefahrenen Strecken auf Ihren Kraftstoffverbrauch und lassen Sie sich hierzu Ihren
bisherigen Verbrauch anzeigen. Weitere Informationen finden Sie im Kapitel "Multifunktionsdisplays".
Ursachen für einen hohen Verbrauch und Kontrollen
Wie bei jedem Fahrzeug sollten Sie unnötigen Lasten vermeiden, für eine gute Aerodynamik sorgen (keine geöffneten Fenster
bei mehr als 50 km/h, keine ungenutzten Dachboxen/-träger, …) sowie nicht benötigte Verbraucher ausschalten (Klimaanlage, Sitzheizung, Heckscheibenheizung, …).
Halten Sie sich an die Empfehlungen zur Fahrzeugkontrolle (regelmäßige Prüfung des Reifendrucks, Einhaltung des empfohlenen Reifendrucks, …) und regelmäßigen Wartung.
Page 8 of 308
6
Kurzbeschreibung
Motorisierte Kofferraumklappe
Dieses System bietet Ihnen die Möglichkeit, denKofferraum mühelos per Knopfdruck motorbetrieben
zu öffnen oder zu schließen.
85
Elektronischer Schlüssel:Keyless-System
Dieses System bietet Ihnen die Möglichkeit,
das Fahrzeug zu öffnen, zu schließen und
zu star ten, wenn Sie den Schlüssel bei
sich tragen und sich im definier ten Bereich
aufhalten.
25, 71
Provisorisches Reifenpannenset
Dieses Komplettset besteht aus einem Kompressor
und einer Dichtmittelpatrone zur Durchführung einer provisorischen Reparatur des Reifens.
184

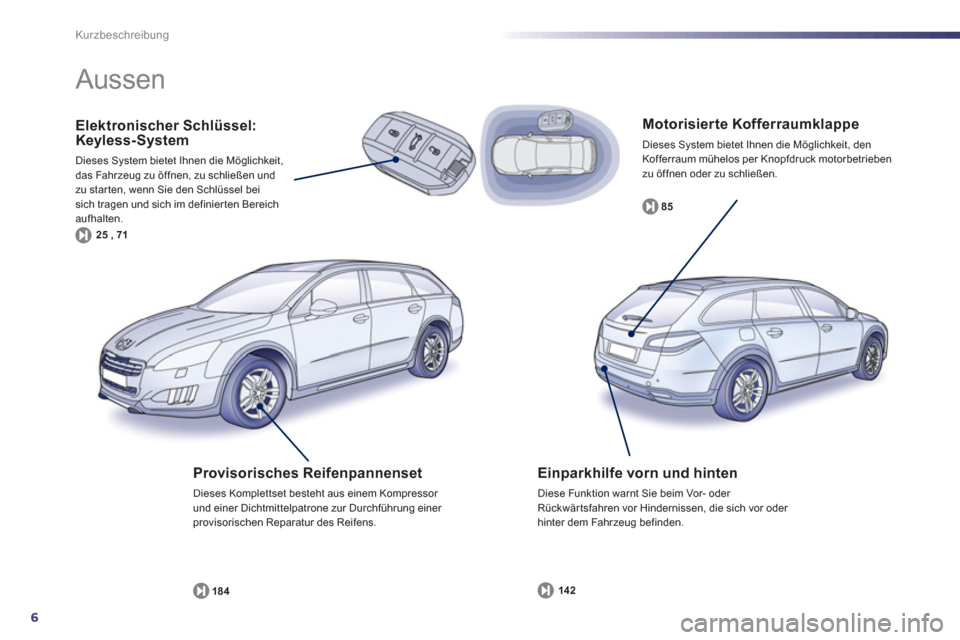

Aussen
Einparkhilfe vorn und hinten
Diese Funktion warnt Sie beim Vor- oder
Rückwärtsfahren vor Hindernissen, die sich vor oder hinter dem Fahrzeug befinden.
142
Page 9 of 308
.
7
Kurzbeschreibung

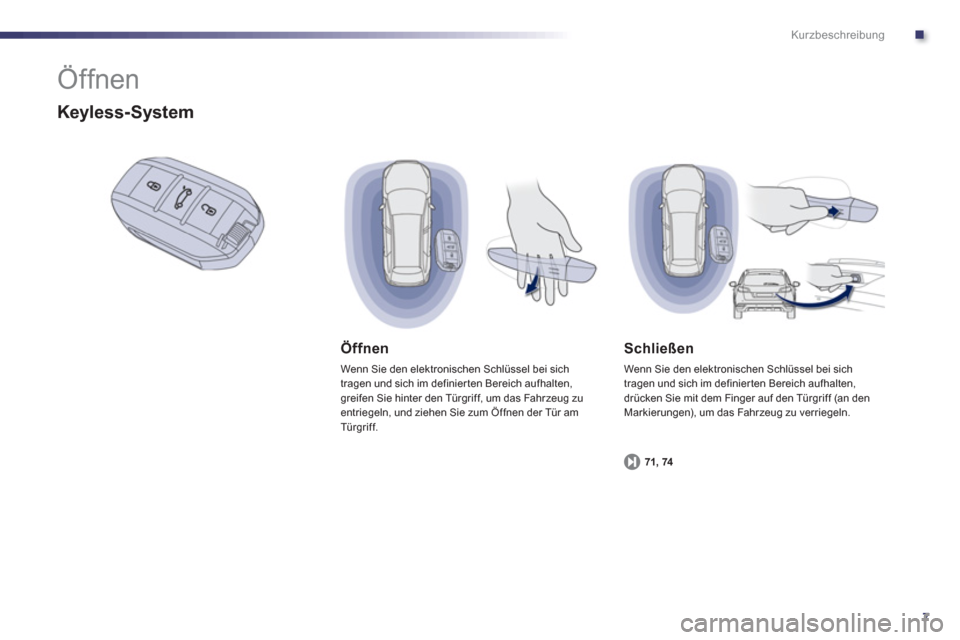

Öffnen
Öffnen
Wenn Sie den elektronischen Schlüssel bei sich
tragen und sich im definierten Bereich aufhalten,greifen Sie hinter den Türgriff, um das Fahrzeug zu
entriegeln, und ziehen Sie zum Öf fnen der Tür am
Türgriff.
Schließen
Wenn Sie den elektronischen Schlüssel bei sich
tragen und sich im definierten Bereich aufhalten,
drücken Sie mit dem Finger auf den Türgriff (an den Markierungen), um das Fahrzeug zu verriegeln.
Keyless-System
71, 74
Page 10 of 308
8
Kurzbeschreibung

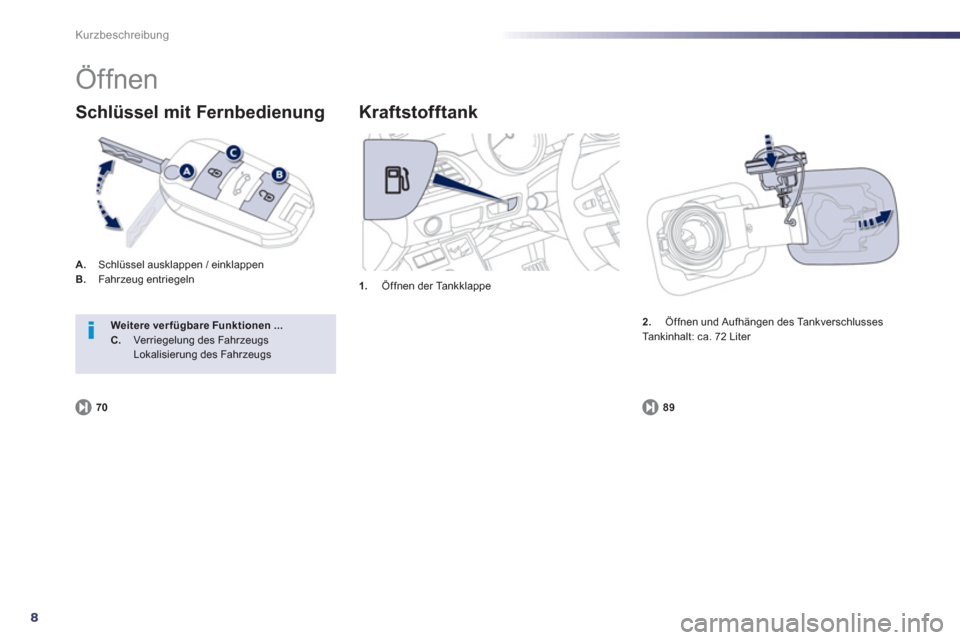

Öffnen
A.Schlüssel ausklappen / einklappenB.Fahrzeug entriegeln
Schlüssel mit Fernbedienung
1.Öffnen der Tankklappe
Kraftstofftank
89
2.Öffnen und Aufhängen des Tankverschlusses
Tankinhalt: ca. 72 Liter Weitere ver fügbare Funktionen...C. Ver r iegelung des Fahrzeugs Lokalisierung des Fahrzeugs
70
