Peugeot 508 RXH 2013 Manuale del proprietario (in Italian)
Manufacturer: PEUGEOT, Model Year: 2013, Model line: 508 RXH, Model: Peugeot 508 RXH 2013Pages: 308, PDF Dimensioni: 9.6 MB
Page 1 of 308
Page 2 of 308
Questo spazio personale propone consigli e altre informazioni utili per la manutenzione del veicolo.
Può trovare la Sua guida d'uso sul sito Internet di Peugeot, rubrica"Spazio personale".
Consultare la guida d'uso on line permette anche di accederealle ultime informazioni disponibili, facilmente identificabili dalsegnalibro, individualizzabile mediante questo simbolo :
Se la rubrica "Spazio personale" non è disponibile nel sito Peugeotdel proprio Paese, può consultare la Sua guida d'uso al seguenteindirizzo :http://public.servicebox.peugeot.com
Importante:
ll montaggio di equipaggiamenti o di accessori elettricinon omologati da Automobiles PEUGEOT può provocare un'anomalia del sistema elettronico della vettura. È importante gpp
quindi prendere nota di questa particolarità e rivolgersi ad unrappresentante della Marca PEUGEOT per farsi illustrare la gamma degli equipaggiamenti e accessori omologati.
il link Documentazione di bordo dalla pagina iniziale (non è richiesto alcuninserimento),
la lingua,
il veicolo, il modello,
il periodo di edizione della/del guida d'uso corrispondente alla data diimmatricolazione del veicolo.
Selezionare :
Potrà avere accesso alla/al guida d'uso on line, e alle ultime informazioni disponibili, mediante il simbolo :
Page 3 of 308

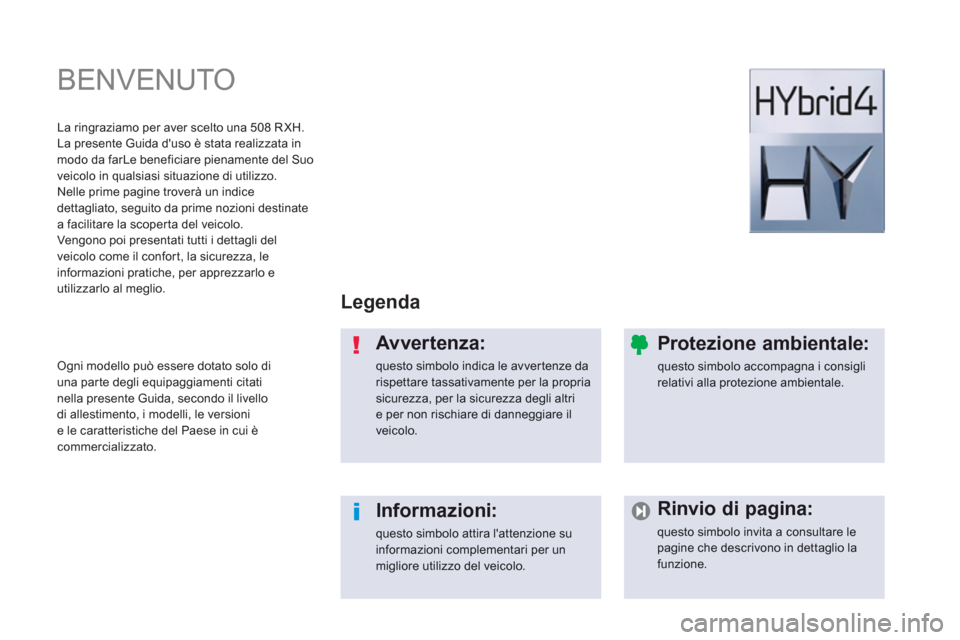

BENVENUTO
Legenda
Avvertenza:
questo simbolo indica le avver tenze darispettare tassativamente per la propria sicurezza, per la sicurezza degli altrie per non rischiare di danneggiare ilveicolo.
Informazioni:
questo simbolo attira l'attenzione su informazioni complementari per unmigliore utilizzo del veicolo.
Protezione ambientale:
questo simbolo accompagna i consiglirelativi alla protezione ambientale.
Rinvio di pagina:
questo simbolo invita a consultare le
pagine che descrivono in dettaglio la funzione.
La rin
graziamo per aver scelto una 508 R XH.
La presente Guida d'uso è stata realizzata in
modo da farLe beneficiare pienamente del Suo
veicolo in qualsiasi situazione di utilizzo.
Nelle prime pa
gine troverà un indice dettagliato, seguito da prime nozioni destinate
a
facilitare la scoper ta del veicolo.
Vengono poi presentati tutti i dettagli del
veicolo come il confor t, la sicurezza, le
informazioni pratiche, per apprezzarlo e
utilizzarlo al meglio.
Ogni modello può essere dotato solo di
una par te degli equipaggiamenti citatinella presente Guida, secondo il livello
di allestimento, i modelli, le versioni
e le caratteristiche del Paese in cui ècommercializzato.
Page 4 of 308
.
.

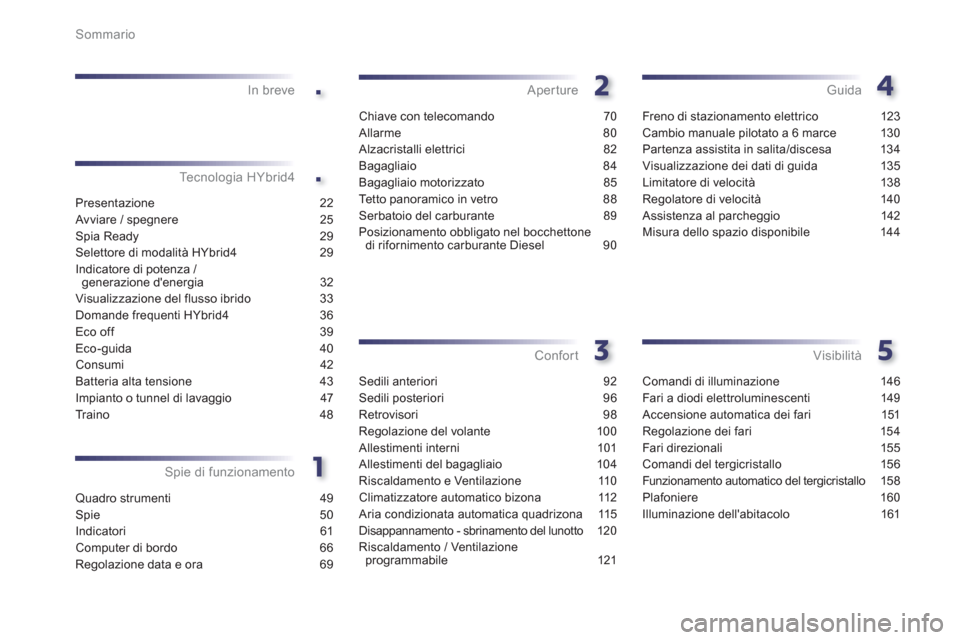

Sommario
Quadro strumenti 49
Spie 50
Indicatori 61
Computer di bordo 66
Regolazione data e ora 69
Spie di funzionamentoIn breve
Chiave con telecomando 70
Allarme 80
Alzacristalli elettrici 82
Bagagliaio 84
Ba
gagliaio motorizzato 85
Tetto panoramico in vetro 88
Serbatoio del carburante 89
Posizionamento obbligato nel bocchettone
di rifornimento carburante Diesel 90
Aperture
Sedili anteriori 92
Sedili posteriori 96
Retrovisori 98
Regolazione del volante 100
Allestimenti interni 101
Allestimenti del bagagliaio 104
Riscaldamento e Ventilazione 110
Climatizzatore automatico bizona 112
Aria condizionata automatica quadrizona 115
Disappannamento - sbrinamento del lunotto120
Riscaldamento / Ventila zioneprogrammabile 121
Confort
Freno di stazionamento elettrico 123
Cambio manuale pilotato a 6 marce 130
Partenza assistita in salita/discesa 134
Visualizzazione dei dati di guida 135
Limitatore di velocità 138
Regolatore di velocità 140
Assistenza al parcheggio 142
Misura dello spazio disponibile 144
Guida
Comandi di illuminazione 146
Fari a diodi elettroluminescenti 149
Accensione automatica dei fari 151
Regolazione dei fari 154
Fari direzionali 155
Comandi del tergicristallo 156
Funzionamento automatico del tergicristallo158
Plafoniere 160
Illuminazione dell'abitacolo 161
Visibilità Te c n o l o g i a H Y b r i d 4
Presentazione 22
Avviare / spegnere 25
Spia Ready 29
Selettore di modalità HYbrid4 29
Indicatore di potenza / generazione d'energia 32
Visualizzazione del flusso ibrido 33
Domande frequenti HYbrid4 36
Eco off 39
Eco-guida 40
Consumi 42
Batteria alta tensione 43
Impianto o tunnel di lavaggio 47
Traino 48
Page 5 of 308
.
.

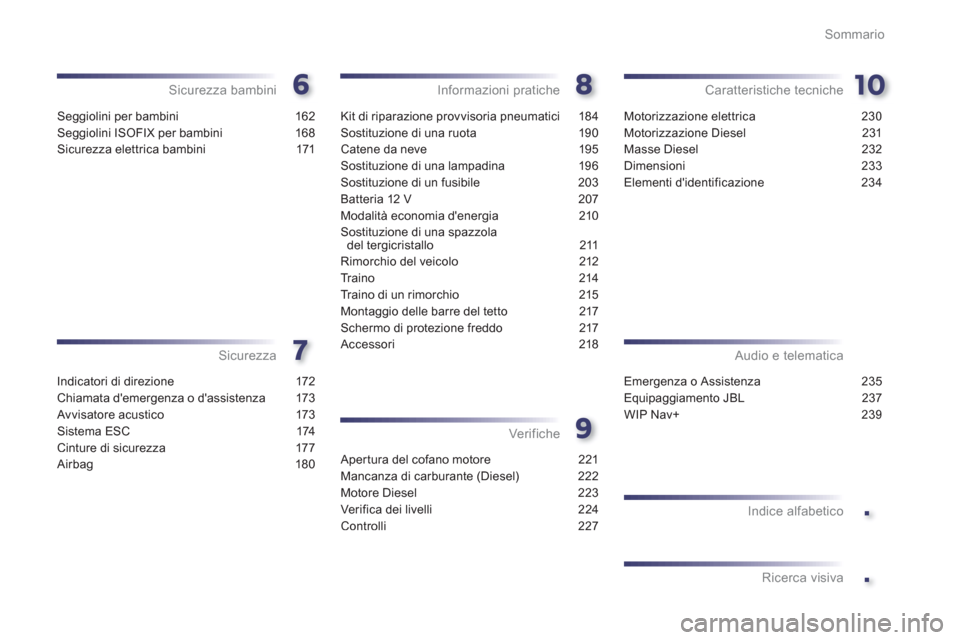

Sommario
Seggiolini per bambini 162
Seggiolini ISOFIX per bambini 168
Sicurezza elettrica bambini 171
Sicurezza bambini
Indicatori di direzione 172
Chiamata d'emergenza o d'assistenza 173
Avvisatore acustico 173
Sistema ESC 174
Cinture di sicurezza 177
Airbag 180
Sicurezza
Kit di riparazione provvisoria pneumatici 184
Sostituzione di una ruota 190
Catene da neve 195
Sostituzione di una lampadina 196
Sostituzione di un fusibile 203
Batteria 12 V 207
Modalità economia d'energia 210
Sostituzione di una spazzola
del tergicristallo 211
Rimorchio del veicolo 212
Traino 214
Traino di un rimorchio 215
Montaggio delle barre del tetto 217
Schermo di protezione freddo 217
Accessori 218
Informazioni pratiche
Aper tura del cofano motore 221
Mancanza di carburante (Diesel) 222
Motore Diesel 223
Verifica dei livelli 224
Controlli 227
Ver if iche
Motorizzazione elettrica 230
Motorizzazione Diesel 231
Masse Diesel 232
Dimensioni 233
Elementi d'identificazione 234
Caratteristiche tecniche
Emergenza o Assistenza 235
Equipaggiamento JBL 237
WIP Nav+ 239
Audio e telematica
Indice alfabetico
Ricerca visiva
Page 6 of 308
4
In breve

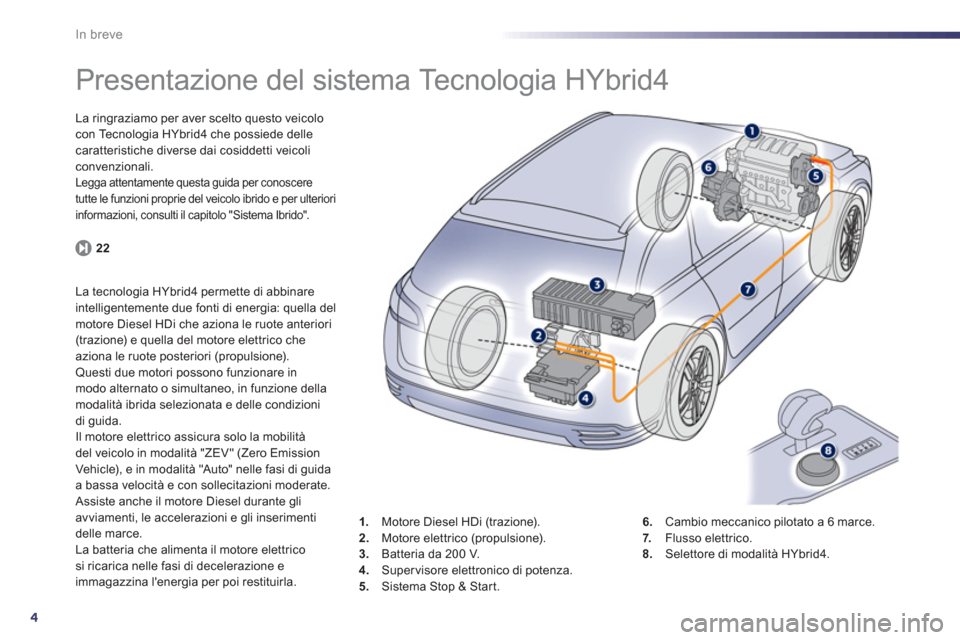

Presentazione del sistema Tecnologia HYbrid4
La ringraziamo per aver scelto questo veicolocon Tecnologia HYbrid4 che possiede dellecaratteristiche diverse dai cosiddetti veicoli
convenzionali. Legga attentamente questa guida per conoscere
tutte le funzioni proprie del veicolo ibrido e per ulteriori informazioni, consulti il capitolo "Sistema Ibrido".
22
La tecnologia HYbrid4 permette di abbinare
intelligentemente due fonti di energia: quella delmotore Diesel HDi che aziona le ruote anteriori(trazione) e quella del motore elettrico che aziona le ruote posteriori (propulsione). Questi due motori possono funzionare inmodo alternato o simultaneo, in funzione della modalità ibrida selezionata e delle condizioni di guida.
Il motore elettrico assicura solo la mobilitàdel veicolo in modalità "ZEV" (Zero Emission
Vehic le), e in modalità "Auto" nelle fasi di guida a bassa velocità e con sollecitazioni moderate. Assiste anche il motore Diesel durante gliavviamenti, le accelerazioni e gli inserimenti
delle marce.La batteria che alimenta il motore elettricosi ricarica nelle fasi di decelerazione eimmagazzina l'energia per poi restituirla. 1
.Motore Diesel HDi (trazione). 2. Motore elettrico (propulsione). 3.
Batteria da 200 V.4.Supervisore elettronico di potenza.
5.Sistema Stop & Start. 6
.Cambio meccanico pilotato a 6 marce.7. Flusso elettrico.8.Selettore di modalità HYbrid4.
Page 7 of 308
.
5
In breve

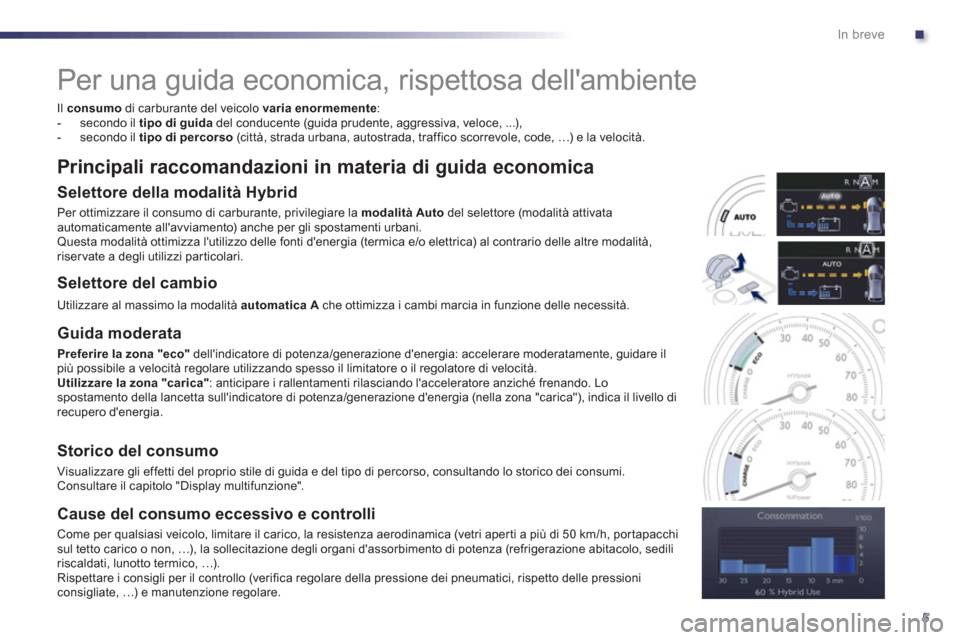

Per una guida economica, rispettosa dell'ambiente
Il consumo
di carburante del veicolo varia enormemente:
- secondo il tipo di guidadel conducente (guida prudente, aggressiva, veloce, ...),
- secondo il tipo di percorso(città, strada urbana, autostrada, traffico scorrevole, code, …) e la velocità.
Principali raccomandazioni in materia di guida economica
Selettore della modalità Hybrid
Per ottimizzare il consumo di carburante, privilegiare la modalità Auto
del selettore (modalità attivata
automaticamente all'avviamento) anche per gli spostamenti urbani.
Questa modalità ottimizza l'utilizzo delle fonti d'energia (termica e/o elettrica) al contrario delle altre modalità,
riser vate a degli utilizzi particolari.
Selettore del cambio
Utilizzare al massimo la modalità automatica A
che ottimizza i cambi marcia in funzione delle necessità.
Guida moderata
Preferire la zona "eco"dell'indicatore di potenza/generazione d'energia: accelerare moderatamente, guidare ilpiù possibile a velocità regolare utilizzando spesso il limitatore o il regolatore di velocità. Utilizzare la zona "carica"
: anticipare i rallentamenti rilasciando l'acceleratore anziché frenando. Lospostamento della lancetta sull'indicatore di potenza/generazione d'energia (nella zona "carica"), indica il livello di
recupero d'energia.
Storico del consumo
Visualizzare gli effetti del proprio stile di guida e del tipo di percorso, consultando lo storico dei consumi.Consultare il capitolo "Display multifunzione".
Cause del consumo eccessivo e controlli
Come per qualsiasi veicolo, limitare il carico, la resistenza aerodinamica (vetri aperti a più di 50 km/h, portapacchi sul tetto carico o non, …), la sollecitazione degli organi d'assorbimento di potenza (refrigerazione abitacolo, sedili
riscaldati, lunotto termico, …).
Rispettare i consigli per il controllo (verifica regolare della pressione dei pneumatici, rispetto delle pressioni consigliate, …) e manutenzione regolare.
Page 8 of 308
6
In breve
Bagagliaio elettrico
Questo sistema permette, mediante un pulsante, l'apertura o la chiusura facilitate grazie alla motorizzazione del bagagliaio.
8
5
Chiave elettronica : Apertura e Avviamento con chiave elettronica
Questo sistema permette l'apertura, lachiusura e l'avviamento del motore del veicoloanche senza inserimento della chiave nel
motorino d'avviamento e nella zona definita.
25, 71
Kit di riparazione provvisoria pneumatici
Questo kit è un sistema completo, composto
da un compressore e da un prodotto di
riempimento, che consente la riparazione
provv
isoria del pneumatico.
18
4

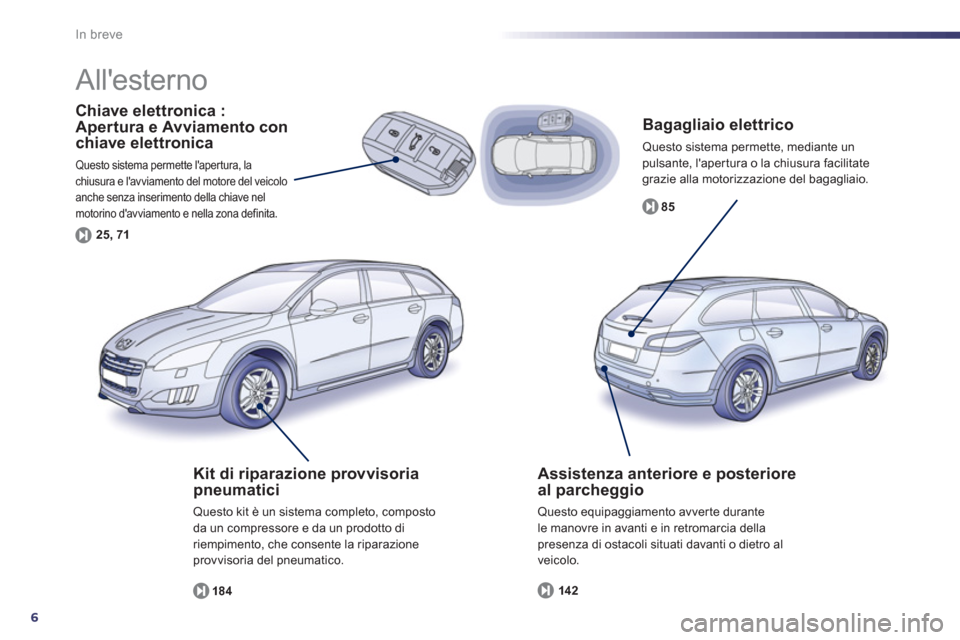

All'esterno
Assistenza anteriore e posteriore al parcheggio
Questo equipaggiamento avverte durante le manovre in avanti e in retromarcia della
presenza di ostacoli situati davanti o dietro al
v
eicolo.
142
Page 9 of 308
.
7
In breve

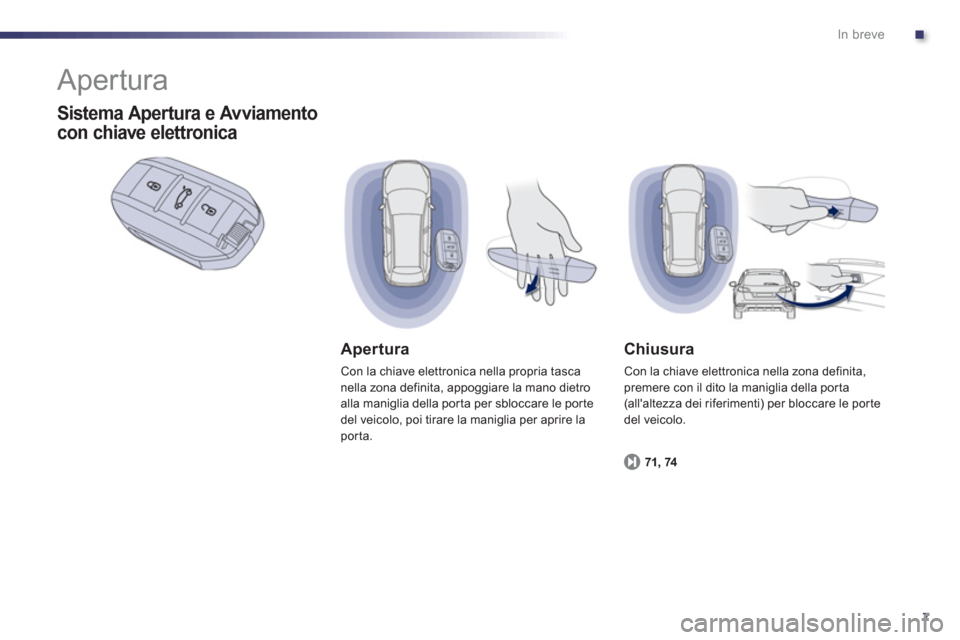

Apertura
Apertura
Con la chiave elettronica nella propria tasca nella zona definita, appoggiare la mano dietroalla maniglia della por ta per sbloccare le por te
del veicolo, poi tirare la maniglia per aprire la porta.
Chiusura
Con la chiave elettronica nella zona definita,
premere con il dito la maniglia della por ta (all'altezza dei riferimenti) per bloccare le por te del veicolo.
Sistema Apertura e Avviamento
con chiave elettronica
71, 74
Page 10 of 308
8
In breve

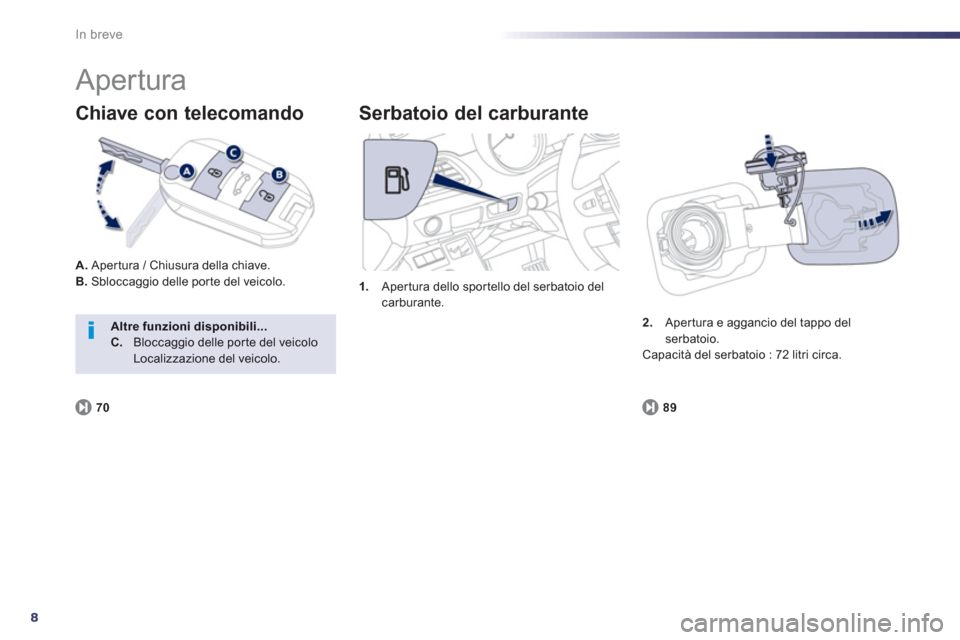

Apertura
A.
Apertura / Chiusura della chiave.B.Sbloccaggio delle por te del veicolo.
Chiave con telecomando
1.Apertura dello spor tello del serbatoio del carburante.
Serbatoio del carburante
89
2.Aper tura e aggancio del tappo delserbatoio.
Capacità del serbatoio : 72 litri circa.
Altre funzioni disponibili...C. Bloccaggio delle por te del veicolo Localizzazione del veicolo.
70
