Peugeot 508 RXH 2013 Ägarmanual (in Swedish)

.
39
Hybridsystem

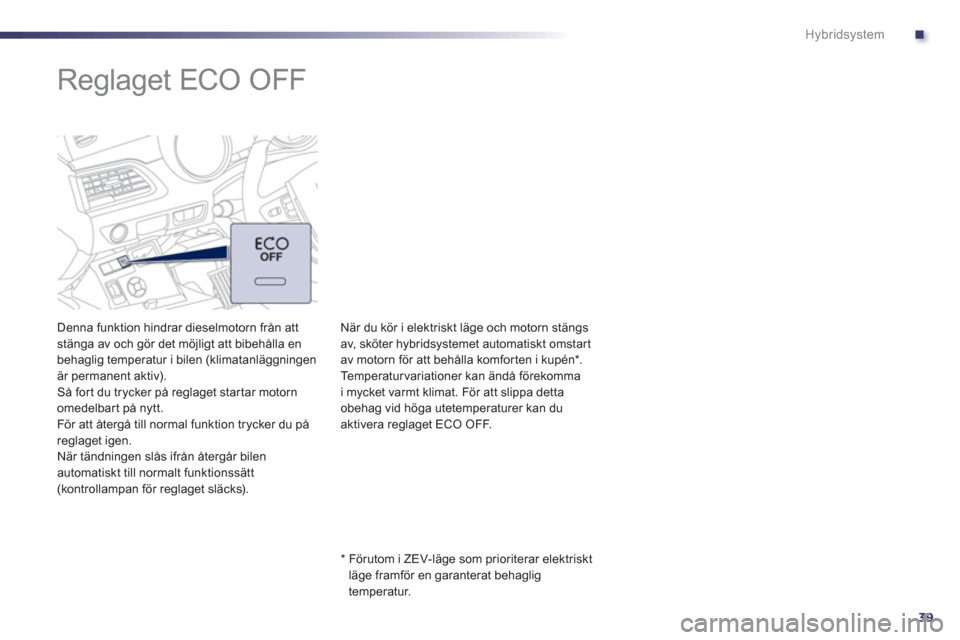

Reglaget ECO OFF


Denna funktion hindrar dieselmotorn från att
stänga av och gör det möjligt att bibehålla en
behaglig temperatur i bilen (klimatanläggningen
är permanent aktiv).
Så fort du trycker på reglaget startar motorn
omedelbar t på nytt.
För att återgå till normal funktion trycker du på
reglaget igen.
När tändningen slås ifrån återgår bilen
automatiskt till normalt funktionssätt
(kontrollampan för reglaget släcks).

*
Förutom i ZEV-läge som prioriterar elektriskt
läge framför en garanterat behaglig
temperatur.
När du kör i elektriskt läge och motorn stängs
av, sköter hybridsystemet automatiskt omstar t
av motorn för att behålla komfor ten i kupén * .
Temperatur variationer kan ändå förekomma
i mycket varmt klimat. För att slippa detta
obehag vid höga utetemperaturer kan du
aktivera reglaget ECO OFF.

40
Hybridsystem

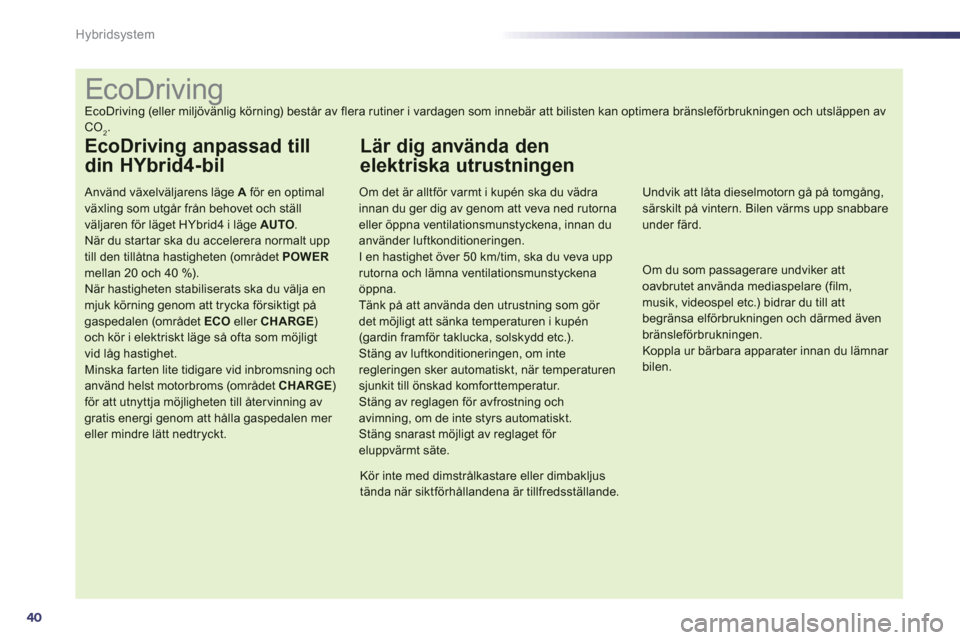

EcoDriving
EcoDriving (eller miljövänlig körning) består av flera rutiner i vardagen som innebär att bilisten kan optimera bränsleförbrukningen och utsläppen avCO2.
EcoDriving anpassad till
din HYbrid4-bil


Använd växelväljarens läge Aför en optimal växling som utgår från behovet och ställ
väljaren för läget HYbrid4 i läge AUTO.När du star tar ska du accelerera normalt upp till den tillåtna hastigheten (området POWERmellan 20 och 40 %).När hastigheten stabiliserats ska du välja en mjuk körning genom att trycka försiktigt på gaspedalen (området ECO
eller CHARGE ) och kör i elektriskt läge så ofta som möjligtvid låg hastighet.Minska farten lite tidigare vid inbromsning och använd helst motorbroms (området CHARGE ) för att utnyttja möjligheten till återvinning av gratis energi genom att hålla gaspedalen mer eller mindre lätt nedtryckt.



Lär dig använda den
elektriska utrustningen


Om det är alltför varmt i kupén ska du vädra innan du ger dig av genom att veva ned rutorna eller öppna ventilationsmunstyckena, innan duanvänder luftkonditioneringen.
I en hastighet över 50 km/tim, ska du veva upp rutorna och lämna ventilationsmunstyckena öppna.
Tänk på att använda den utrustning som gör det möjligt att sänka temperaturen i kupén(gardin framför taklucka, solskydd etc.). Stäng av luftkonditioneringen, om interegleringen sker automatiskt, när temperaturen sjunkit till önskad komforttemperatur. Stäng av reglagen för avfrostning ochavimning, om de inte styrs automatiskt.

Stäng snarast möjligt av reglaget för eluppvärmt säte.


Kör inte med dimstrålkastare eller dimbakljustända när siktförhållandena är tillfredsställande.


Undvik att låta dieselmotorn gå på tomgång,särskilt på vintern. Bilen värms upp snabbareunder färd.

Om du som passagerare undviker attoavbrutet använda mediaspelare (film,musik, videospel etc.) bidrar du till attbegränsa elförbrukningen och därmed ävenbränsleförbrukningen.
Koppla ur bärbara apparater innan du lämnar bilen.

.
41
Hybridsystem

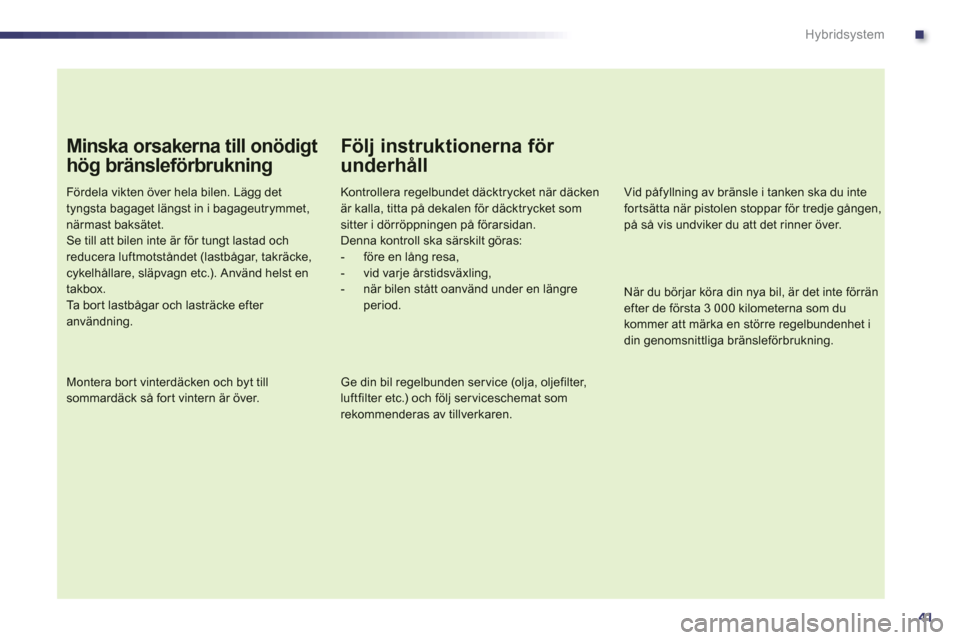

Minska orsakerna till onödigt
hög bränsleförbrukning
Fördela vikten över hela bilen. Lägg dettyngsta bagaget längst in i bagageutrymmet,
närmast baksätet.Se till att bilen inte är för tungt lastad och reducera luftmotståndet (lastbågar, takräcke, cykelhållare, släpvagn etc.). Använd helst en takbox. Ta b o r t l a s t b ågar och lasträcke efter användning.
Montera bort vinterdäcken och byt tillsommardäck så fort vintern är över.

Följ instruktionerna för
underhåll
Kontrollera regelbundet däcktrycket när däcken är kalla, titta på dekalen för däcktrycket somsitter i dörröppningen på förarsidan.Denna kontroll ska särskilt göras:- före en lång resa,- vid varje årstidsväxling,- när bilen stått oanvänd under en längre period.



Vid påfyllning av bränsle i tanken ska du intefor tsätta när pistolen stoppar för tredje gången, på så vis undviker du att det rinner över.
Ge din bil regelbunden ser vice (olja, oljefilter, luftfilter etc.) och följ ser viceschemat som rekommenderas av tillverkaren.




När du börjar köra din nya bil, är det inte förrän efter de första 3 000 kilometerna som du kommer att märka en större regelbundenhet idin genomsnittliga bränsleförbrukning.

42
Hybridsystem

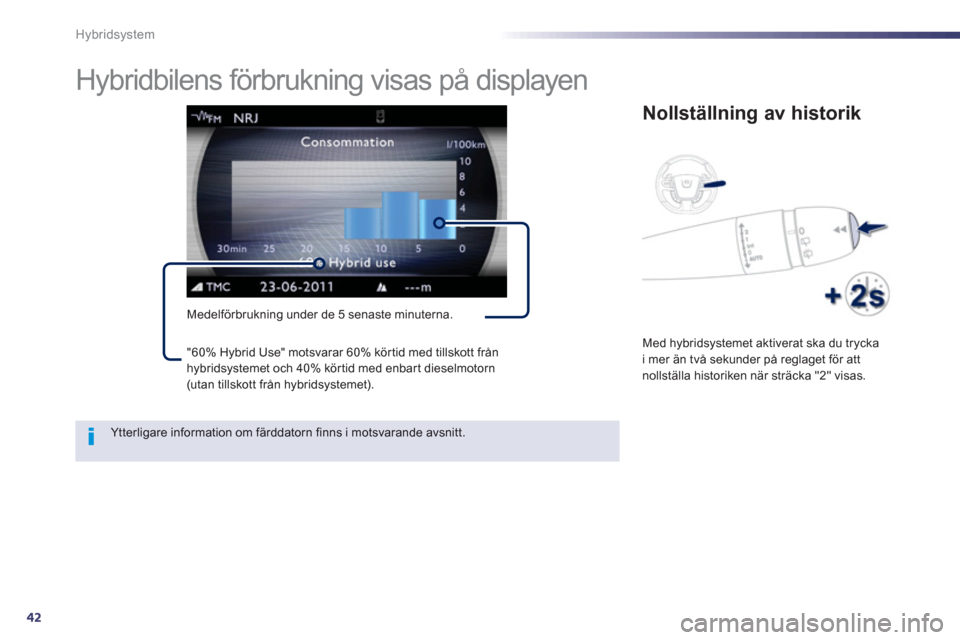

Hybridbilens förbrukning visas på displayen
Medelförbrukning under de 5 senaste minuterna.










Nollställning av historik

Med hybridsystemet aktiverat ska du trycka
i mer än två sekunder på reglaget för att
nollställa historiken när sträcka "2" visas.


Ytterligare information om färddatorn finns i motsvarande avsnitt. "60% H
ybrid Use" motsvarar 60% kör tid med tillskott från hybridsystemet och 40% körtid med enbart dieselmotorn(utan tillskott från hybridsystemet).

.
43
Hybridsystem

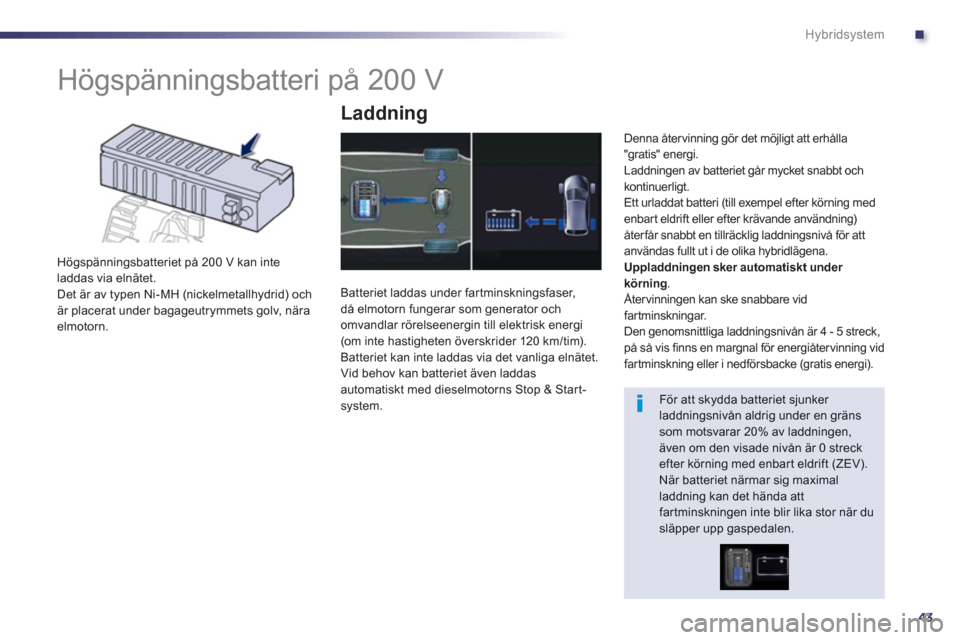

Högspänningsbatteri på 200 V


Högspänningsbatteriet på 200 V kan inteladdas via elnätet.
Det är av typen Ni-MH (nickelmetallhydrid) och är placerat under bagageutrymmets golv, näraelmotorn.


Laddning
Batteriet laddas under fartminskningsfaser,
då elmotorn fungerar som generator och
omvandlar rörelseenergin till elektrisk energi(om inte hastigheten överskrider 120 km/tim).
Batteriet kan inte laddas via det vanliga elnätet.
Vid behov kan batteriet även laddas automatiskt med dieselmotorns Stop & Star t-
system.


Denna återvinning gör det möjligt att erhålla "gratis" energi.
Laddningen av batteriet går mycket snabbt och
kontinuerligt.
Ett urladdat batteri
(till exempel efter körning med enbart eldrift eller efter krävande användning) åter får snabbt en tillräcklig laddningsnivå för att användas fullt ut i de olika hybridlägena.

Uppladdningen sker automatiskt under
körning
.
Ã…ter vinningen kan ske snabbare vid
fartminskningar.
Den genomsnittliga laddningsnivån är 4 - 5 streck,
på så vis finns en margnal för energiåter vinning vid
fartminskning eller i nedförsbacke (gratis energi).


För att skydda batteriet sjunker laddningsnivån aldrig under en gränssom motsvarar 20% av laddningen, även om den visade nivån är 0 streckefter körning med enbar t eldrift (ZEV). När batteriet närmar sig maximalladdning kan det hända attfartminskningen inte blir lika stor när du släpper upp gaspedalen.

44
Hybridsystem

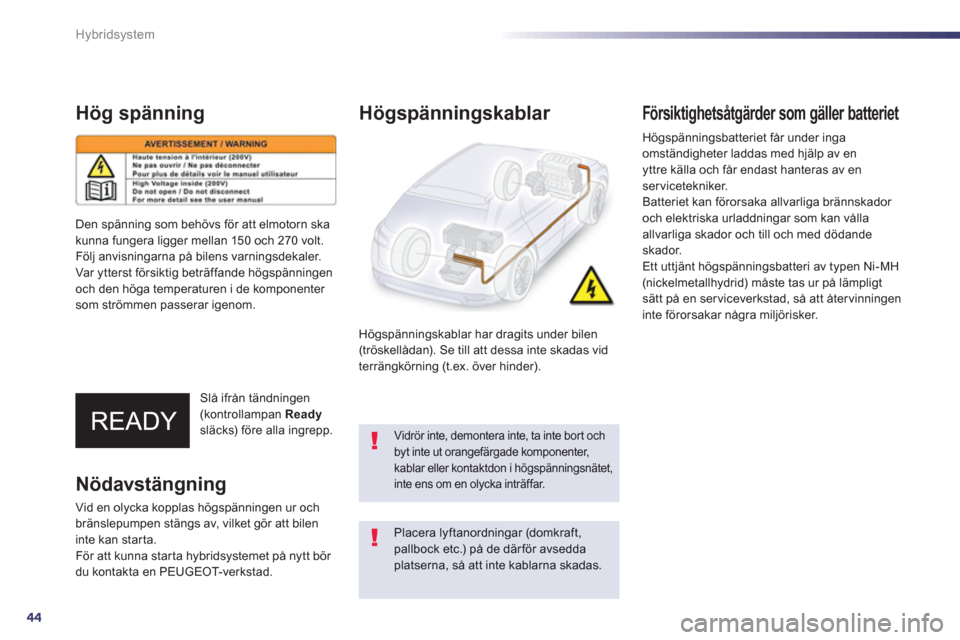

Hög spänning


Slå ifrån tändningen
(kontrollampan Ready

släcks) före alla ingrepp.



Högspänningskablar


Högspänningskablar har dragits under bilen(tröskellådan). Se till att dessa inte skadas vid
terrängkörning (t.ex. över hinder).

Försiktighetsåtgärder som gäller batteriet


Högspänningsbatteriet får under inga
omständigheter laddas med hjälp av en
yttre källa och får endast hanteras av en
servicetekniker.
Batteriet kan förorsaka allvarliga brännskador
och elektriska urladdningar som kan vålla
allvarliga skador och till och med dödande
skador.
Ett uttjänt högspänningsbatteri av typen Ni-MH
(nickelmetallhydrid) måste tas ur på lämpligt
sätt på en ser viceverkstad, så att åter vinningen
inte förorsakar några miljörisker.

Placera lyftanordningar (domkraft, pallbock etc.) på de där för avseddaplatserna, så att inte kablarna skadas.
Den spänning som behövs för att elmotorn ska
kunna fungera ligger mellan 150 och 270 volt.
Föl
j anvisningarna på bilens varningsdekaler.
Var ytterst försiktig beträffande högspänningen
och den höga temperaturen i de komponenter
som strömmen passerar igenom.


Nödavstängning

Vid en olycka kopplas högspänningen ur och
bränslepumpen stängs av, vilket gör att bilen
inte kan star ta.
För att kunna star ta hybridsystemet på nytt bör
du kontakta en PEUGEOT-verkstad.
Vidrör inte, demontera inte, ta inte bort och byt inte ut orangefärgade komponenter, kablar eller kontaktdon i högspänningsnätet,inte ens om en olycka inträffar.

.
45
Hybridsystem

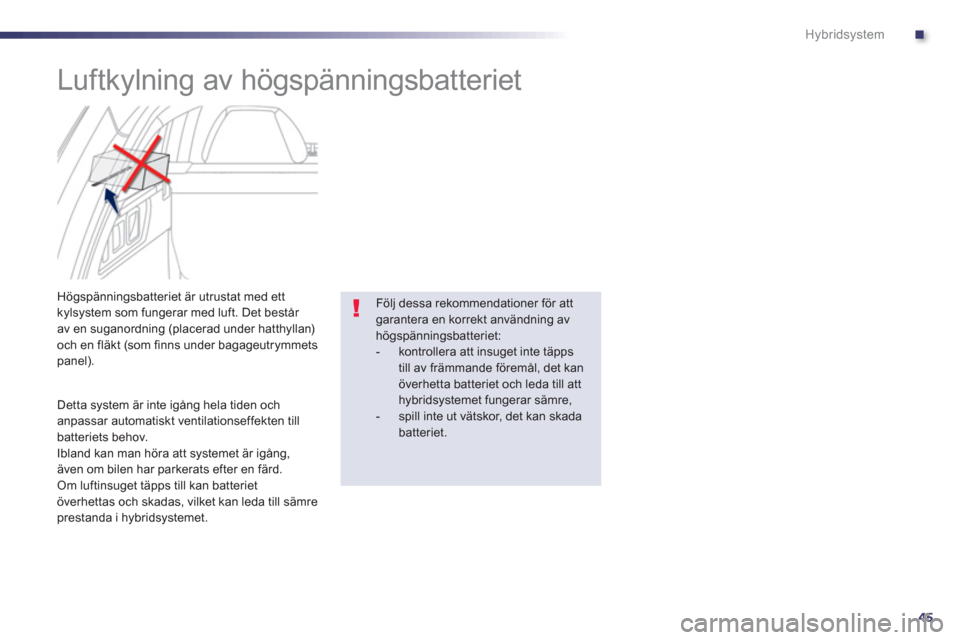

Luftkylning av högspänningsbatteriet










Högspänningsbatteriet är utrustat med ett
kylsystem som fungerar med luft. Det består
av en suganordning (placerad under hatthyllan)
och en fläkt (som finns under bagageutrymmets
panel).

Detta system är inte igång hela tiden och
anpassar automatiskt ventilationseffekten till
batteriets behov.
Ibland kan man höra att systemet är igång,
även om bilen har parkerats efter en färd.
Om luftinsuget täpps till kan batteriet
överhettas och skadas, vilket kan leda till sämre
prestanda i hybridsystemet.
Följ dessa rekommendationer för att
garantera en korrekt användning av
högspänningsbatteriet:


- kontrollera att insuget inte täpps
till av främmande föremål, det kan
överhetta batteriet och leda till att
hybridsystemet fungerar sämre,

- spill inte ut vätskor, det kan skada
batteriet.

46
Hybridsystem

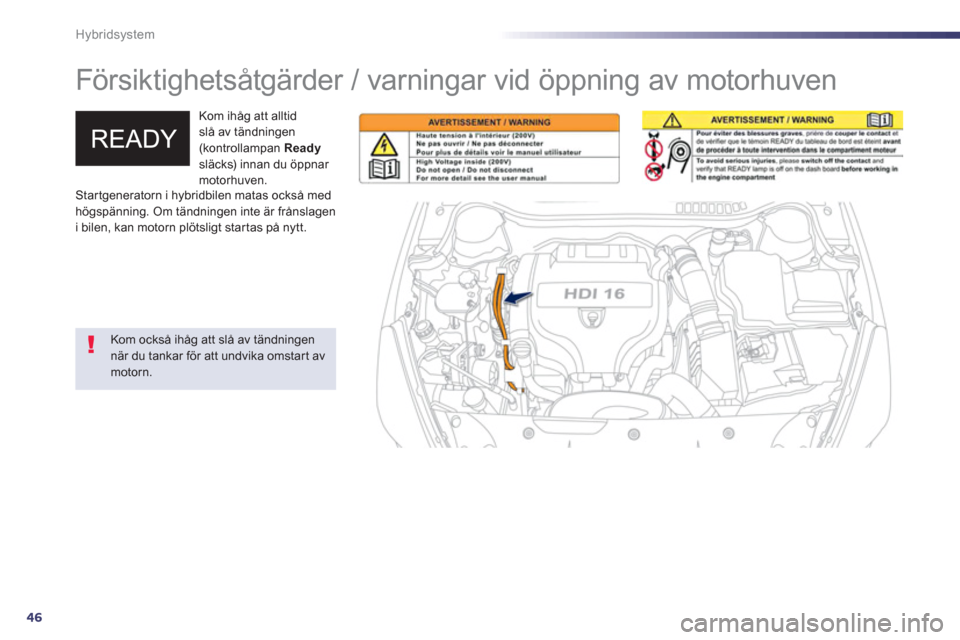

Försiktighetsåtgärder / varningar vid öppning av motorhuven


Kom ihåg att alltid
slå av tändningen
(kontrollampan Ready

släcks) innan du öppnar
motorhuven.

Kom också ihåg att slå av tändningen
när du tankar för att undvika omstar t av
motorn.
Startgeneratorn i hybridbilen matas också med
högspänning. Om tändningen inte är frånslagen
i bilen, kan motorn plötsligt startas på nytt.

.
47
Hybridsystem

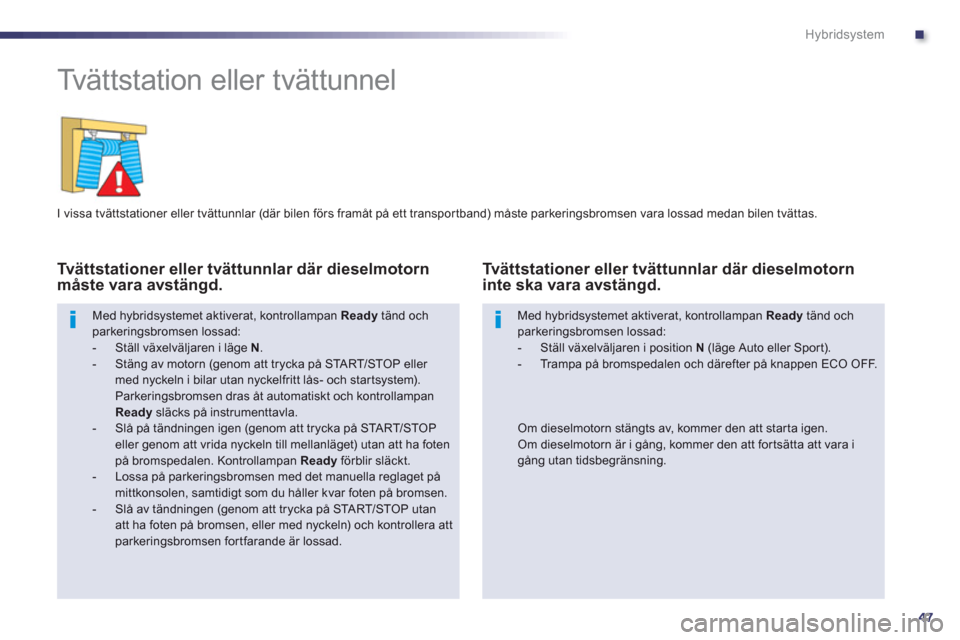

Tvättstation eller tvättunnel


I vissa tvättstationer eller tvättunnlar (där bilen förs framåt på ett transportband) måste parkeringsbromsen vara lossad medan bilen tvättas.


Tvättstationer eller tvättunnlar där dieselmotornmåste vara avstängd.
Med hybridsystemet aktiverat, kontrollampan Ready
tänd ochparkeringsbromsen lossad:- Ställ växelväljaren i läge N.- Stäng av motorn (genom att trycka på START/STOP eller med nyckeln i bilar utan nyckelfritt lås- och startsystem). Parkeringsbromsen dras åt automatiskt och kontrollampan Ready
släcks på instrumenttavla.- Slå på tändningen igen (genom att trycka på START/STOP
eller genom att vrida nyckeln till mellanläget) utan att ha fotenpå bromspedalen. Kontrollampan Ready
förblir släckt. - Lossa på parkeringsbromsen med det manuella reglaget på mittkonsolen, samtidigt som du håller kvar foten på bromsen.- Slå av tändningen (genom att trycka på START/STOP utan att ha foten på bromsen, eller med nyckeln) och kontrollera att parkeringsbromsen fortfarande är lossad.
Med hybridsystemet aktiverat, kontrollampan Ready
tänd och parkeringsbromsen lossad:


- Ställ växelväljaren i position N
(läge Auto eller Sport).

- Tr a mpa på bromspedalen och därefter på knappen ECO OFF.


Tvättstationer eller tvättunnlar där dieselmotorn
inte ska vara avstängd.

Om dieselmotorn stängts av, kommer den att star ta igen.

Om dieselmotorn är i gång, kommer den att fortsätta att vara i gång utan tidsbegränsning.

48
Hybridsystem

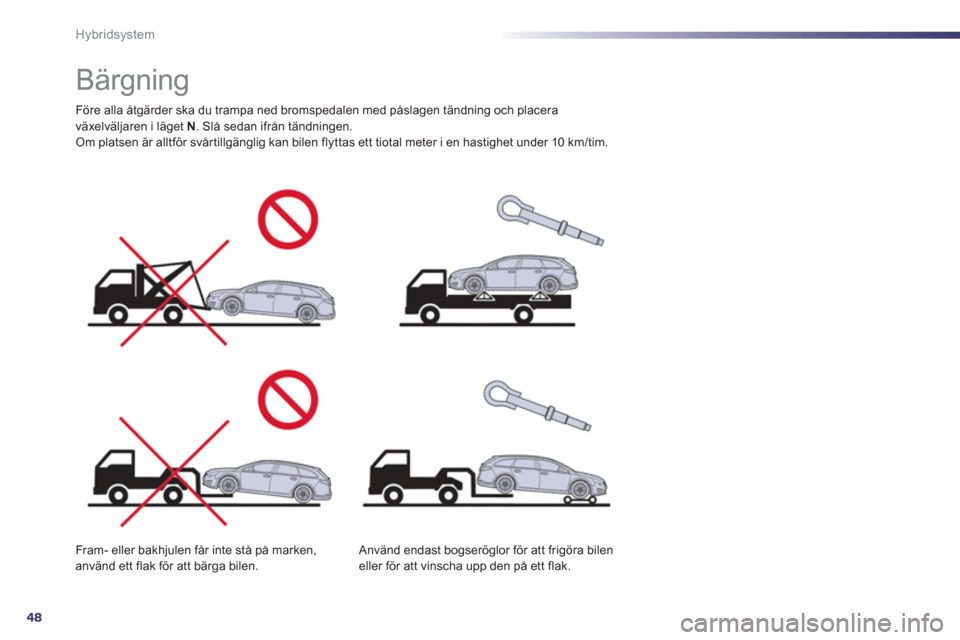

Bärgning


Före alla åtgärder ska du trampa ned bromspedalen med påslagen tändning och placera
växelväljaren i läget N
. Slå sedan ifrån tändningen.
Om platsen är alltför svårtillgänglig kan bilen flyttas ett tiotal meter i en hastighet under 10 km/tim.

Fram- eller bakhjulen får inte stå på marken,
använd ett flak för att bärga bilen.
Använd endast bogseröglor för att frigöra bilen
eller för att vinscha upp den på ett flak.
