Page 51 of 308
1
49

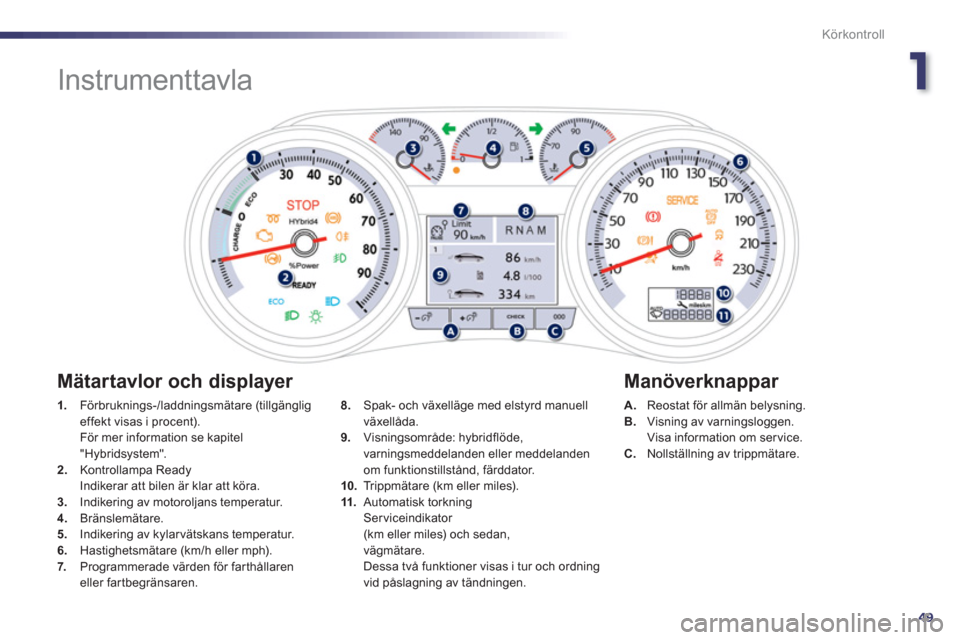

Körkontroll
Instrumenttavla
1.
Förbruknings-/laddningsmätare (tillgänglig
effekt visas i procent).
För mer information se kapitel
"Hybridsystem".
2.
Kontrollampa Ready
Indikerar att bilen är klar att köra.
3.
Indikering av motoroljans temperatur.
4.
Bränslemätare.
5.
Indikering av kylar vätskans temperatur.
6.
Hastighetsmätare (km/h eller mph).
7.
Programmerade värden för farthållaren
eller fartbegränsaren.
A.
Reostat för allmän belysning.
B.
Visning av varningsloggen.
Visa information om ser vice.
C.
Nollställning av trippmätare.
8.
Spak- och växelläge med elstyrd manuell
växellåda.
9.
Visningsområde: hybridflöde,
varningsmeddelanden eller meddelanden
om funktionstillstånd, färddator.
10.
Trippmätare (km eller miles).
11.
Automatisk torkning
Serviceindikator
(km eller miles) och sedan,
vägmätare.
Dessa två funktioner visas i tur och ordning
vid påslagning av tändningen.
Mätartavlor och displayer
Manöverknappar
Page 52 of 308
50
Körkontroll
Kontrollampor
Informerar föraren när ett system aktiveras
(kontrollampor) eller när ett fel uppstår
(varningslampor).
När tändningen sätts på
Vissa varningslampor tänds i några sekunder
när tändningen slås på, på instrumenttavlan
och/eller i displayen på instrumenttavlan.
Så for t motorn star tar skall dessa lampor
slockna igen.
Slå upp och läs om den berörda
varningslampan innan du kör iväg, om den inte
slocknar.
Tillhörande varningar
När vissa kontrollampor tänds hörs samtidigt
en ljudsignal och ett meddelande visas på
displayen på instrumenttavlan.
Kontrollampan kan antingen lysa med fast sken
eller blinka.
Vissa kontrollampor kan uppvisa båda
indikeringstyperna. Det är bara med
ledning av det aktuella funktionsläget
som det går att sluta sig till om
situationen är normal eller om ett fel har
uppstått.
1
2
2
2
3
3
3
2
3
3
Instrumenttavlans display
Med bilen stillastående
använder du det
vänstra rattreglaget för att navigera i menyerna
och ställa in bilens parametrar (utrustning för
körning och komfort, ...).
- Vrid (utom i menyn): bläddra mellan de
olika aktiva och tillgängliga funktionerna,
- Tryck: öppna huvudmenyn, godkänna valt
alternativ,
- Vrid (i menyn): flytta sig uppåt eller nedåt i
menyn.
Huvudmeny
Vehicle parameters
Bilens parametrar
Display adjustment
Displayinställningar
Preheating / Preventilation
För värmning / För ventilation
Driving position setting
Inställning av körställning
Unlocking boot only
Endast upplåsning av backlucka
Driving assistance
Körhjälp
Speeds memorised
Lagrade hastigheter
Rear wipe in reverse gear
Bakrutetorkare vid backväxel
Parking brake automatic
Automatisk parkeringsbroms
Lightning
Belysning
Welcome lighting
Välkomstbelysning
Follow-me-home headlamps
Follow-me home belysning
Directional headlamps
Kurvljus
Parameters
Parametrar
Language
Språk
Units
Enhet
Consumption
Förbrukning
Temperature
Te m p e r a t u r
Harmony
Harmoni
3
1
2
2
3
2
3
1
2
Page 53 of 308
1
51
Körkontroll
Kontrollampor för aktiverad funktion
Om någon av följande kontrollampor tänds på instrumenttavlan och/eller i displayen på instrumenttavlan, betyder det att motsvarande system har aktiverats.
Kontrollampa
Indikering
Orsak
Åtgärder/observationer
Blinkers, vänster
Blinkar med ljudsignal. Belysningsreglaget förs nedåt.
Blinkers, höger
Blinkar med ljudsignal. Belysningsreglaget förs uppåt.
Positionsljus
Fast sken. Belysningsreglaget är ställt på
"Positionsljus".
Halvljus
Fast sken. Belysningsreglaget står i läget
"Halvljus".
Helljus
Fast sken. Belysningsreglaget dras mot dig. Dra i reglaget för att återgå till halvljus.
Ready
(klar) Fast sken. Bilen är klar att köra och du kan
trycka på gaspedalen. Tiden som går innan lampan tänds motsvarar den tid
som behövs innan högspänningen sätts i gång i bilen.
Dimljus bak
Fast sken. Dimljusen bak är aktiverade. Vrid ringen på reglaget bakåt för att avaktivera
dimljusen.
Helljusassistans
Fast sken. Du drar belysningsreglaget mot dig
och knappen är aktiverad.
Indikeringslampan är tänd. Kameran som sitter på innerbackspegeln godkänner
eller spärrar hel-/halvljusomkopplingen, beroende på
ljusförhållandena och trafiksituationen.
Dra i belysningsreglaget för att återgå till halvljusläget.
Page 54 of 308
52
Körkontroll
Kontrollampa
Indikering
Orsak
Åtgärder/observationer
Glödning av
dieselmotor
Fast sken. Startknappen " START/STOP
" har
aktiverats (tändningsläge). Vänta tills lampan släcks innan du startar.
När den släcks startar bilen direkt, förutsatt att du fortsätter att trampapå bromspedalen i bilar med automatlåda eller EGS-växellåda eller
fortsätter att trampa ned kopplingspedalen i bilar med manuell växellåda.
Hur länge lampan lyser beror på väder förhållandena (upp till ca trettio
sekunder vid extrema förhållanden).
Om motorn inte startar ska du slå till tändningen igen och på nytt vänta
tills lampan slocknar. Sedan gör du ett nytt startförsök.
ParkeringsbromsFast sken. Parkeringsbromsen är åtdrageneller dåligt lossad.Lossa parkeringsbromsen så att lampan släcks, med foten på
bromspedalen.
Följ säkerhetsföreskrifterna.
Ytterligare information om parkeringsbromsen finns i avsnittet "Parkeringsbromsen".
Urkoppling av denelmanövrerade parkeringsbromsensautomatiska funktionerr
Fast sken. Funktionerna "automatisk
åtdragning" (då motorn stängs
av) och "automatisk lossning" är urkopplade eller felaktiga. Aktivera funktionen
(beroende på försäljningsland) i menyn för
fordonskonfiguration eller kontakta PEUGEOT eller en annan kvalificerad verkstad om automatisk åtdragning / lossning inte är
möjlig.
Bromsen kan i så fall lossas manuellt med ett reser vlossningsreglage.
Ytterligare information om den elektriska parkeringsbromsen hittar du under motsvarande rubrik.
Foten på
bromsen
Blinkar. Om du håller bilen stilla för
länge i en uppförsbacke med
hjälp av gaspedalen, överhettas
kopplingen. Använd bromspedalen och/eller den elektriska parkeringsbromsen.
Page 55 of 308
1
53
Körkontroll
Kontrollampa
Indikering
Orsak
Åtgärder/observationer
Automatisk
torkning
Fast sken. Torkarreglaget förs nedåt. Den automatiska torkningen av vindrutan är aktiverad.
Koppla ur den automatiska torkningen genom att
manövrera reglaget nedåt eller ställ torkarreglaget i ett
annat läge.
Krockkudde på
passagerarsidan
Fast sken i displayen
med indikeringslampor
för bältespåminnare
och passagerarens
frontkrockkudde. Reglaget som sitter i handskfacket
har ställts i läget "ON"
.
Frampassagerarens krockkudde är
aktiverad.
I det här fallet får du inte installera en
bakåtvänd bilbarnstol. Ställ reglaget i läget " OFF
" om du vill koppla ur
frampassagerarens krockkudde.
I det här fallet går det bra att installera en bakåtvänd
barnstol.
Page 56 of 308
54
Körkontroll
Lampor som indikerar urkoppling
Om någon av dessa kontrollampor tänds bekräftar det en avsiktlig urkoppling av motsvarande system.
Detta kan åtföljas av en ljudsignal och ett meddelande i displayen på instrumenttavlan.
Kontrollampa
Indikering
Orsak
Åtgärder/observationer
Krockkudde på
passagerarsidan
Fast sken i instrumenttavlan
och/eller i modulen med
indikeringslampor för
bältespåminnare och
passagerarens frontkrockkudde.
Reglaget som finns i handskfacket
har ställts i läge " OFF
".
Passagerarens främre krockkudde är
urkopplad. Ställ reglaget på " ON
" för att aktivera passagerarens
främre krockkudde.
I det här läget får ingen bakåtvänd barnstol monteras
här.
DynamiskstabilitetskontrollCDS/ASR
Fast sken. Knappen (som finns på den
inskjutbara plattan nere till vänster på
instrumentbrädan) är aktiverad. Dess
kontrollampa lyser.
CDS/ASR är inaktiverat.
CDS: antisladds
ystem.
ASR: antispinnsystem. Tr
yck på knappen för att aktivera CDS/ASR-systemet. Kontrollampan släcks.
CDS/ASR-systemet aktiveras automatiskt då bilen
startas.
Vid inaktivering återaktiveras systemet automatiskt
fr.o.m. ca 50 km/h.
Page 57 of 308
1
55
Körkontroll
Varningslampor
Om någon av följande lampor tänds när hybridsystemet är aktivt eller under färd betyder det att ett fel uppstått, som kräver en åtgärd från förarens sida.
Om det uppstår ett fel som leder till att en varningslampa tänds ska du läsa det åtföljande meddelandet i displayen på instrumenttavlan.
Tveka inte att kontakta PEUGEOT eller en annan kvalificerad verkstad om problem uppstår.
Kontrollampa
Indikering
Orsak
Åtgärder/observationer
STOP
Fast sken i
kombination med en
annan varningslampa,
åtföljt av en ljudsignal
och ett meddelande
på displayen. Tänds vid punktering eller fel i
bromssystem, servostyrning,
motoroljetryck, kylvätskans
temperatur, hybridsystemet eller ett
större fel i elsystemet. Stanna bilen så fort detta kan ske på ett säkert sätt,
eftersom du riskerar motorstopp.
Parkera bilen, slå ifrån tändningen och kontakta
PEUGEOT eller en annan kvalificerad verkstad.
Page 58 of 308
56
Körkontroll
Service
Tillfälligt tänd. Mindre funktionsstörning som inte
har någon specifik kontrollampa har
uppstått. Identifiera funktionsstörningen genom att läsa
meddelandet som visas på displayen, t.ex.:
- hybridsystemet,
- stängning av dörrarna, bagageluckan eller
motorhuven,
- motoroljenivån,
- spolarvätskenivån,
- batteriet i fjärrkontrollen,
- igensättning av par tikelfiltret (diesel).
Vid andra funktionsstörningar kontakta PEUGEOT
eller en annan kvalificerad verkstad.
Fast sken. Större funktionsstörningar som inte
har någon specifik kontrollampa har
uppstått.
Identifiera funktionsstörningen genom att läsa meddelandet
som visas på displayen och kontakta ovillkorligen
PEUGEOT elller en annan kvalificerad verkstad.
FA P:
partikelfilter,
diesel
Fast sken, tillfälligt
sammankopplad med
meddelandet om risk för
igensättning av FAP. Detta anger att par tikelfiltret börjar
sättas igen. Så for t trafiken tillåter det bör du regenerera filtret
genom att köra i en hastighet om minst 60 km/h ända
tills ser vicelampan slocknar.
Fast sken. Detta anger en mycket låg nivå i
behållaren för tillsatsmedel. Se till att en påfyllning sker snabbt på en PEUGEOT-
verkstad eller en annan kvalificerad verkstad.
Kontrollampa
Indikering
Orsak
Åtgärder/observationer
Page 59 of 308
1
57
Körkontroll
Kontrollampa
Indikering
Orsak
Åtgärder/observationer
ElektriskparkeringsbromsBlinkar. Den elmanövrerade
parkeringsbromsens åtdragning / lossning har kopplats ifrån.
Problem i funktionen åtdragning / lossning. Stanna bilen så fort detta kan ske på ett säkert sätt.
Parkera på platt mark
(vågrätt underlag), slå ifrån
tändningen och kontakta en PEUGEOT-verkstad eller
en annan kvalificerad verkstad.
Fel i den elektriska parkeringsbromsenFast sken. Den elektriska parkeringsbromsen. Kontakta snarast en PEUGEOT-verkstad eller enannan kvalificerad verkstad.
Bromsen kan lossas manuellt med metoden för reservlossning.
Ytterligare information om den elektriska
parkeringsbromsen finns under motsvarande rubrik.
Bromssystem
Fast sken. Nivån har sjunkit avsevär t i
bromskretsen. Stanna bilen så fort detta kan ske på ett säkert sätt.
Fyll på med en vätska som är godkänd av PEUGEOT.
Låt en PEUGEOT-verkstad eller en annan kvalificerad
verkstad kontrollera bromssystemet om problemet
kvarstår.
+
Fast sken i
kombination med
ABS-lampan. Fel i den elektroniska
bromskraftsfördelaren (REF). Stanna bilen så fort detta kan ske på ett säkert sätt.
Låt en PEUGEOT-verkstad eller en annan kvalificerad
verkstad kontrollera bilen.
Urkoppling av denelmanövreradeparkeringsbromsens automatiska funktioner
Fast sken. Funktionerna "automatisk åtdragning" (då motorn stängs av) och"automatisk lossning" är urkopplade eller felaktiga. Aktivera funktionen
(beroende på försäljningsland)
i menyn för fordonskonfiguration eller kontaktaPEUGEOT eller en annan kvalificerad verkstad om
automatisk åtdragning / lossning inte är möjlig.
Bromsen kan i så fall lossas manuellt med ett reservlossningsreglage.
Ytterligare information om den elektriska
parkeringsbromsen hittar du under motsvarande rubrik.
Page 60 of 308
58
Körkontroll
Kontrollampa
Indikering
Orsak
Åtgärder/observationer
Antisladd- och
antispinnsystemet
(CDS/ASR)
Blinkar. CDS/ASR-systemet aktiveras. Systemet optimerar bilens köregenskaper och
förbättrar dess stabilitet.
Fast sken.
Om CDS/ASR inte är urkopplat (knappen
har tryckts in och dess indikeringslampa
lyser) har ett fel uppstått i systemet. Låt en PEUGEOT-verkstad eller en annan kvalificerad
verkstad kontrollera bilen.
Motorns
självdiagnostik
Blinkar. Fel i motorstyrningen. Det finns risk för att katalysatorn förstörs.
Låt en PEUGEOT-verkstad eller en annan kvalificerad
verkstad kontrollera bilen.
Fast sken. Fel i avgasreningen. Kontrollampan ska slockna när motorn startar.
Om den inte släcks bör du snarast kontakta en
PEUGEOT-verkstad eller en annan kvalificerad verkstad.
Låg bränslenivå
Fast ljus med nålen i
det röda fältet. Första gången den tänds återstår
ca 7 liter
bränsle i tanken.
Från det ögonblicket är du inne på
bränslereserven. Det är absolut nödvändigt att tanka bilen för att
undvika bränslestopp.
Den här lampan tänds varje gång tändningen slås till,
så länge du inte fyllt på tillräckligt med bränsle.
Kör aldrig tills tanken är helt tom, det kan skada
avgasrenings- och insprutningssystemet.
Låsningsfria
bromsar (ABS)
Fast sken. Fel i ABS-systemet. Bilens vanliga bromssystem fungerar fortfarande.
Kör i måttlig fart, var försiktig och kontakta snarast
en PEUGEOT-verkstad eller en annan kvalificerad
verkstad.
