239
508RXH_it_Chap10_caracteristiques-techniques_ed01-2014

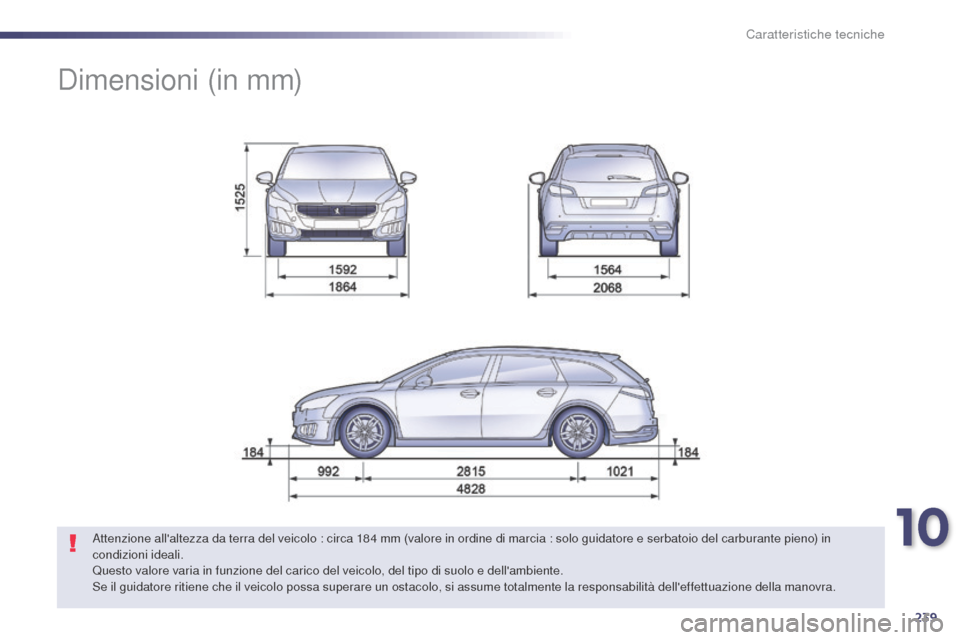

Dimensioni (in mm)
Attenzione all'altezza da terra del veicolo : circa 184 mm (valore in ordine di marcia : solo guidatore e serbatoio del carburante pieno) in
condizioni ideali.
Questo valore varia in funzione del carico del veicolo, del tipo di suolo e dell'ambiente.
Se il guidatore ritiene che il veicolo possa superare un ostacolo, si assume totalmente la responsabilità dell'effettuazione della manovra.
10
Caratteristiche tecniche

240
508RXH_it_Chap10_caracteristiques-techniques_ed01-2014
Elementi d'identificazioneDispositivi di marchiatura visibili per l'identificazione e la ricerca del veicolo.
A.
N
umero di telaio nel vano motore .
Q

uesto numero è inciso sulla carrozzeria
accanto al supporto dell'ammortizzatore. Il controllo della pressione di gonfiaggio
deve essere effettuato a freddo e
almeno una volta al mese.
Una pressione di gonfiaggio
insufficiente fa aumentare il consumo di
carburante.
B.
N

umero di telaio sulla traversa inferiore
del parabrezza .
Q

uesto numero è indicato su un'etichetta
incollata e visibile attraverso il parabrezza. C.
E

tichetta costruttore.
Q

uesto numero è indicato su un'etichetta
incollata sull'entrata della porta, lato
guidatore.
D.
E t

ichetta pneumatici/vernice.
Q

uesta etichetta è incollata sul montante
centrale, lato guidatore. Comprende i seguenti dati:
-

l
e pressioni di gonfiaggio a vuoto e a pieno
carico,
-

l
e dimensioni dei pneumatici,
-

l
a pressione di gonfiaggio della ruota di
scorta,
-

i
l codice colore vernice.
L'utilizzo di catene da neve è
autorizzato solo sull'assale anteriore.
Il selettore deve essere in modalità
4WD.
Caratteristiche tecniche

241
508RXH_it_Chap11a_BTA_ed01-2014

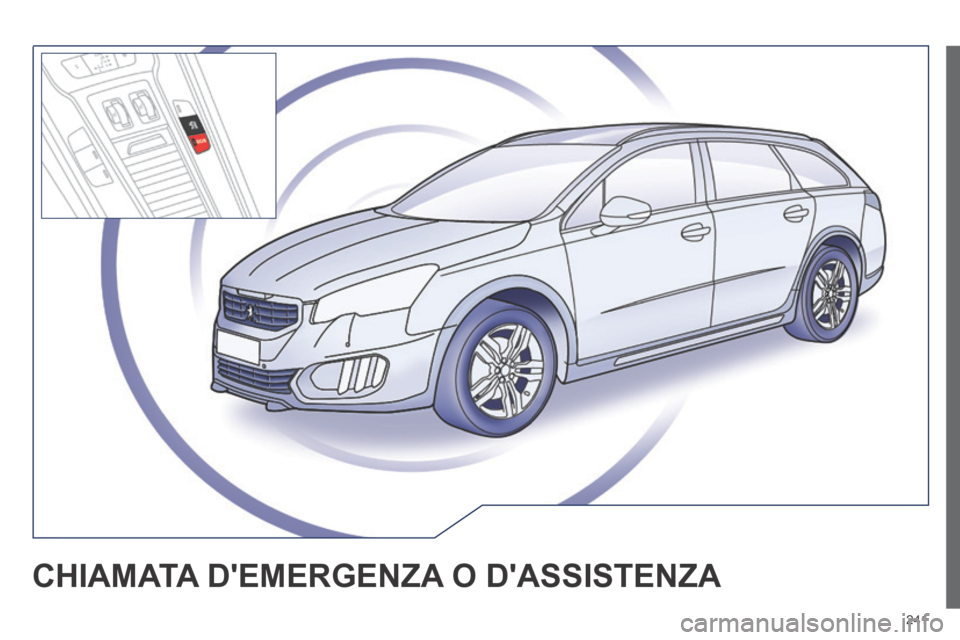

ChIAMAtA D ' EMERGE n ZA o D ' ASSIS t E n ZA

242
508RXH_it_Chap11a_BTA_ed01-2014
ChIAMAtA D ' EMERGE n ZA o D ' ASSIS t E n ZA
In caso d'emergenza, premere questo tasto per più di
2
secondi. Il diodo verde lampeggia e un messaggio
vocale conferma che la chiamata è stata inoltrata al call
center "PEUGEOT Connect SOS"*.
Se è stata stabilita la comunicazione, il diodo verde resta acceso
(senza lampeggiare), e si spegne al termine della comunicazione.
All'inserimento del contatto la spia verde
si accende per 3 secondi, e indica il
corretto funzionamento del sistema.
Una nuova pressione immediata di questo tasto annulla la richiesta.
L'annullamento è confermato da un messaggio vocale.Premere per almeno 2 secondi questo tasto per chiedere
assistenza in caso d'immobilizzo del veicolo.
Un messaggio vocale conferma che la chiamata è inoltrata**.
Funzionamento del sistemaUna seconda pressione immediata di questo tasto annulla la richiesta, e \
il diodo verde si spegne. L'annullamento è confermato da un messaggio\

vocale.
Per annullare una chiamata, rispondere al call center "PEUGEOT Connect
SOS" che si tratta di un errore.
"PEUGEOT Connect SOS" localizza immediatamente il veicolo e
risponde nella giusta lingua**, poi, se necessario, sollecita l'invio de\
i
soccorsi competenti**. Nei Paesi in cui la piattaforma non è operativ\
a,
o se il servizio di localizzazione è stato espressamente rifiutato, la
chiamata viene ricevuta direttamente dai servizi di soccorso (112) senza
localizzazione.
In caso di urto rilevato dal calcolatore Airbag, e indipendentemente
dall'attivazione eventuale degli Airbag, viene inviata
automaticamente una chiamata d'emergenza.
*

In funzione delle condizioni generali di utilizzo del servizio disponibi\
le
presso il punto vendita e con riserva dei limiti tecnologici e tecnici.
**


Secondo la copertura geografica di "PEUGEOT
Connect SOS",
"PEUGEOT Connect Assistance" e la lingua nazionale ufficiale scelta
dal proprietario del veicolo.
La lista dei Paesi coperti e dei servizi PEUGEOT CONNECT sono
disponibili presso i punti vendita o su www.peugeot.it. La spia arancione lampeggia: il sistema
presenta un malfunzionamento.
La spia arancione resta accesa in modo
fisso: sostituire la pila d'emergenza.
In entrambi i casi, consultare la rete
PEUGEOT.
Se il veicolo non è stato acquistato presso la rete PEUGEOT, si consiglia
di verificare la configurazione di questi servizi e richiederne l'eventuale
modifica alla rete di assistenza della marca. In un Paese multilingua, la
configurazione è possibile nella lingua nazionale ufficiale di preferenza.
Per ragioni tecniche, in particolare per una migliore qualità dei ser\
vizi
PEUGEOT CONNECT di cui beneficia il Cliente, il costruttore si riserva il
diritto di effettuare in qualsiasi momento degli aggiornamenti del sistema
telematico situato a bordo del veicolo.
PEUGEOT Connect SOS PEUGEOT Connect Assistance

243
508RXH_it_Chap11b_JBL_ed01-2014
EQUIPAGGIAMENTO JBL
Il sistema Hifi è un sistema 5.1 messo a punto dalle squadre di PEUGEOT in collaborazione con i rappresentanti della marca JBL.
Anteriormente e posteriormente, 4 altoparlanti a due vie, dissociati dal
filtraggio attivo, sono stati ubicati nell'abitacolo in modo ottimizzato.
Questi sono basati su un tweeter con copertura in tessuto che permette
una riproduzione stabile ed equilibrata degli alti e di un woofer medio \
50W RMS a cono invertito con magnete in neodimo che consente un alto
rendimento alle basse frequenze.
La via centrale nel cruscotto migliora la riproduzione dell'acustica
musicale, mettendo l'ascoltatore in una situazione d'ascolto che riprodu\
ce
fedelmente la registrazione musicale.
Il subwoofer posizionato nel bagagliaio è un subwoofer 150W tripla-
bobina in un volume ottimizzato, che restituisce ampiezza e impatto
ai bassi.
Questo insieme è gestito da un amplificatore a 10
vie 500W RMS
a 2
Ohms, che utilizza delle elaborazioni avanzate tipo surround e
ripartizione sonora, al fine di garantire una resa ottimale sia al guidatore
che a tutti i passeggeri dell'abitacolo.

244
508RXH_it_Chap11b_JBL_ed01-2014

245
508RXH_it_Chap11c_SMEGplus-i_ed01-2014
Il sistema è protetto in modo da funzionare solo su
questo veicolo.
Display touch screen 7 pollici
01 Funzion amento generale
Per ragioni di sicurezza, il guidatore deve
tassativamente effettuare le operazioni che richiedono
particolare attenzione a veicolo fermo.
A motore spento e per preservare la carica della
batteria, il sistema si spegne dopo l'attivazione della
modalità economia d'energia.
SOMMARIO
02

In
breve - Frontalino
04
Multimedia
05
Navigazione
06
Configurazione
07

Servizi collegati
08

Telefono p.
p.
p.
p.
p.
p.
p.
Domande frequenti p.
Navigazione GPS
Autoradio Multimedia
Telefono Bluetooth
®
246
248
266 250
286
296
298
308
03

Comandi

al volante p. 249

01
246
508RXH_it_Chap11c_SMEGplus-i_ed01-2014
"Sistemi Multimediali"
permette di selezionare la
radio, le varie modalità musicali
e di visualizzare delle foto.
"Navigazione"*
permette di programmare
la guida e scegliere la
destinazione. AM e DAB non disponibili
sui veicoli HYbridi.
"Configurazione"
permette di programmare
i suoni, gli universi grafici
el'intensità luminosa del posto
di guida.
"Servizi collegati"*
permette di collegarsi ad un
portale di applicazioni per
facilitare, rendere sicuro
e personalizzare i suoi
spostamenti attraverso una
chiavetta di connessione
disponibile in abbonamento
presso la rete PEUGEOT.
"Telefono"
permette di collegare un
telefono in Bluetooth.
FUNZIONAMENTO GENERALE
* Secondo l'equipaggiamento.
"Assistenza alla guida"
permette di accedere al
computer di bordo e di attivare,
disattivare e programmare
alcune funzioni del veicolo.
"Flusso ibrido"
permette di visualizzare le
informazioni del flusso ibrido.
Per ulteriori informazioni,
consultare la rubrica "Sistema
Ibrido"."Consumi ibrido"
permette di visualizzare il
consumo del sistema ibrido.
Per ulteriori informazioni
consultare la rubrica "Sistema
Ibrido".

01
247
508RXH_it_Chap11c_SMEGplus-i_ed01-2014
Utilizzare i tasti disposti sotto al display touch screen per accedere a\
i menu, poi premere i
pulsanti che appaiono sul display touch screen.
Ogni menu appare su una o su due schermate (prima schermata e seconda s\
chermata).
FUNZIONAMENTO GENERALE
In caso di calore elevato, il sistema può mettersi in attesa (spegni\
mento completo del display e del suono) per una durata minima
di 5 minuti. Schermata
secondaria
Prima schermata

248
02
508RXH_it_Chap11c_SMEGplus-i_ed01-2014
A motore avviato, una pressione
permette di interrompere il suono.
A contatto interrotto, una pressione
attiva il sistema.
Regolazione del volume (ogni
modalità è indipendente, anche
gli "Annunci sul traffico (TA)" e i
consigli di navigazione).Selezionare della modalità sonora (secondo la versione):
-

Radio "FM".
-


Chiavetta "USB".
-


Lettore CD situato sul frontalino.
-


Jukebox*, dopo aver copiato in precedenza dei file audio sulla memoria interna del sistema.
-


T
elefono collegato in Bluetooth* e in diffusione multimediale Bluetooth* (streaming).
-

Lettore multimedia collegato alla presa ausiliaria (jack, cavo non fornito).
Il display è di tipo "resistivo", è necessaria quindi una pression\
e marcata, in particolare per le azioni chiamate di "trascinamenti" (sc\
orrimento
dellalista, spostamento della mappa...). Un semplice sfioramento non sarà sufficinete. Una pressione con più dita non sarà presa in conto.
Il display è utilizzabile con i guanti. Questa tecnologia permette un\
utilizzo con tutte le temperature.
IN BREVE
* Secondo l'equipaggiamento. Per la manutenzione del display, si raccomanda di utilizzare un panno morbido non abrasivo (tipo panno\
per occhiali) senza l'impiedo di prodotti di pulizia.
Non utilizzare oggetti appuntiti sul display.
Non toccare il display con le mani bagnate. In caso di soleggiamento
prolungato, il volume
sonoro può essere limitato
per preservare il sistema.
Il ritorno alla situazione
iniziale avviene quando la
temperatura dell'abitacolo
diminuisce.
Comandi rapidi: con i tasti digitali
situati nella fascia superiore del
display touch screen, è possibile
accedere direttamente alla lista
delle stazioni (o dei titoli secondo la
modalità).
