Peugeot 508 RXH 2016 Manual del propietario (in Spanish)

239
508_es_Chap08_en-cas-de-pannes_ed01-2016

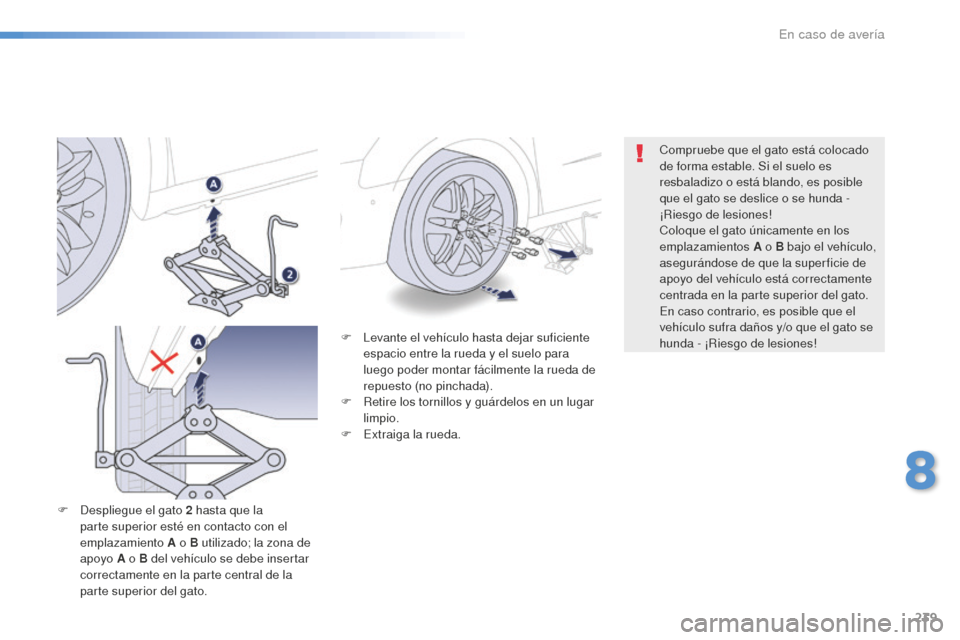

F Levante el vehículo hasta dejar suficiente
espacio entre la rueda y el suelo para
luego poder montar fácilmente la rueda de
repuesto (no pinchada).
F
Re

tire los tornillos y guárdelos en un lugar
limpio.
F
Ex

traiga la rueda.
F
De

spliegue el gato 2
h

asta que la
parte superior esté en contacto con el
emplazamiento A o B utilizado; la zona de
apoyo A o B del vehículo se debe insertar
correctamente en la parte central de la
parte superior del gato. Compruebe que el gato está colocado
de forma estable. Si el suelo es
resbaladizo o está blando, es posible
que el gato se deslice o se hunda -
¡Riesgo de lesiones!
Coloque el gato únicamente en los
emplazamientos A o B bajo el vehículo,
asegurándose de que la super ficie de
apoyo del vehículo está correctamente
centrada en la parte superior del gato.
En caso contrario, es posible que el
vehículo sufra daños y/o que el gato se
hunda - ¡Riesgo de lesiones!
8
En caso de avería

240
508_es_Chap08_en-cas-de-pannes_ed01-2016
Montaje de la rueda
Fijación de la rueda de
repuesto de tipo "galleta"
Si el vehículo va equipado con ruedas
de aluminio, es normal observar que, al
apretar los tornillos durante el montaje,
las arandelas no tocan la rueda de
repuesto de "galleta". La rueda queda
fijada por el apoyo cónico de los
tornillos.
Después de cambiar una
rueda
Para guardar correctamente la
rueda pinchada en el maletero, retire
previamente la tapa central.
Si circula con una rueda de repuesto de
tipo "galleta", no supere la velocidad de
80
k
m/h.
Lleve a revisar enseguida el apriete de
los tornillos y la presión de inflado de la
rueda de repuesto a la red PEUGEOT o
a un taller cualificado.
Repare la rueda pinchada y vuelva
a montarla en el vehículo lo antes
posible. F Co
loque la rueda en el buje.
F Ap riete los tornillos al máximo con la
mano.
F
Ef

ectúe un apriete previo del tornillo
antirrobo con la llave desmonta-ruedas
1
e

quipada con el adaptador antirrobo 4.
F
Ef

ectúe un apriete previo de los demás
tornillos utilizando solo la llave desmonta-
ruedas 1 .
En caso de avería

241
508_es_Chap08_en-cas-de-pannes_ed01-2016

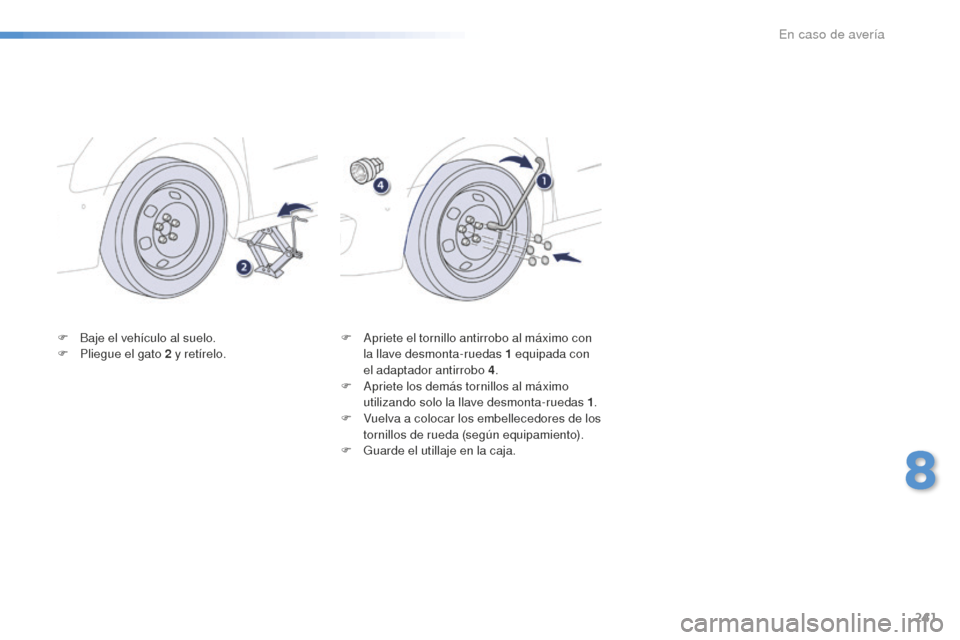

F Baje el vehículo al suelo.
F Pl iegue el gato 2 y retírelo. F Ap
riete el tornillo antirrobo al máximo con
la llave desmonta-ruedas 1 e quipada con
el adaptador antirrobo 4 .
F
Ap

riete los demás tornillos al máximo
utilizando solo la llave desmonta-ruedas 1 .
F
Vu

elva a colocar los embellecedores de los
tornillos de rueda (según equipamiento).
F
Guar

de el utillaje en la caja.
8
En caso de avería

242
508_es_Chap08_en-cas-de-pannes_ed01-2016
Cambio de una lámpara
Luces delanteras
Modelo con luces de tecnología
"full LEDs"
1. Alumbrado adicional.
2. Lu ces de cruce.
3.
Lu

ces de carretera.
4.
Lu

ces diurnas.
5.
Ind

icadores de dirección/ Luces de
posición.
6.
Lu

ces antiniebla. Con determinadas condiciones
meteorológicas (bajas temperaturas,
humedad), es normal la aparición de
vaho en la cara interior del cristal de
los faros y de las luces traseras, que
desaparece unos minutos después de
encender las luces. Para sustituir diodos
electroluminiscentes-LEDs debe
consultar en la red PEUGEOT o en un
taller cualificado.
Todos estos pilotos funcionan con
diodos electroluminiscentes-LED.
Modelo con luces halógenas
1. Luces de cruce (H7-55W).
2. Lu ces de carretera (H7-55W).
3.
Lu

ces diurnas ( LED).
4.
Ind

icadores de dirección/Indicadores
de posición ( LED).
5.
Fa

ros antiniebla ( LED).
Con las lámparas de casquillo de tipo H7,
respete su colocación para garantizar la mejor
calidad de alumbrado.
En caso de avería

243
508_es_Chap08_en-cas-de-pannes_ed01-2016

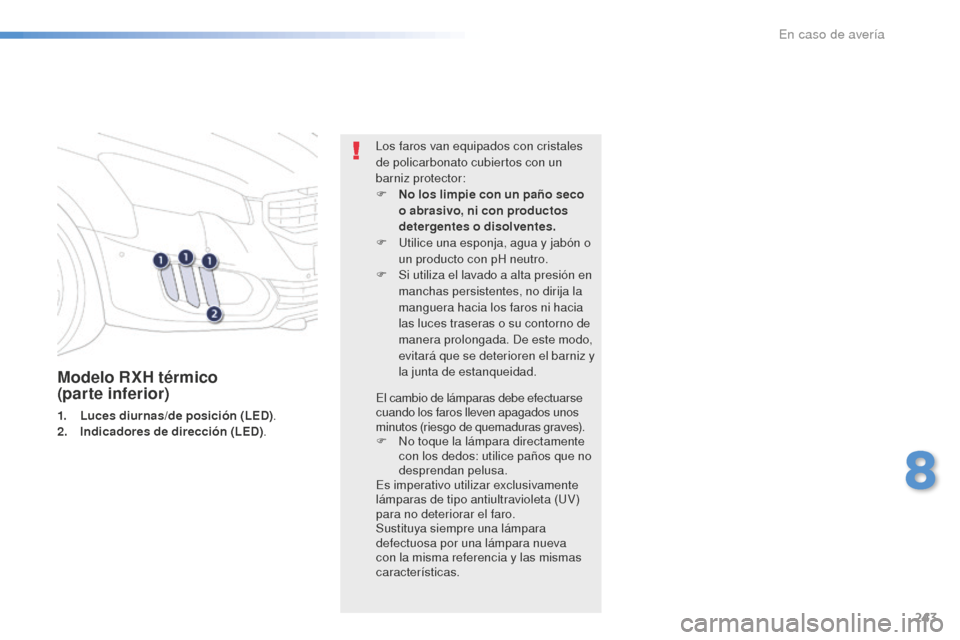

Modelo RXH térmico
(parte inferior)
1. Luces diurnas/de posición (LE D).
2. Ind icadores de dirección ( LED). Los faros van equipados con cristales
de policarbonato cubiertos con un
barniz protector:
F
No l

os limpie con un paño seco
o abrasivo, ni con productos
detergentes o disolventes.
F
Ut
ilice una esponja, agua y jabón o
un producto con pH neutro.
F
Si u
tiliza el lavado a alta presión en
manchas persistentes, no dirija la
manguera hacia los faros ni hacia
las luces traseras o su contorno de
manera prolongada. De este modo,
evitará que se deterioren el barniz y
la junta de estanqueidad.
El cambio de lámparas debe efectuarse
cuando los faros lleven apagados unos
minutos (riesgo de quemaduras graves).
F
No
toque la lámpara directamente
con los dedos: utilice paños que no
desprendan pelusa.
Es imperativo utilizar exclusivamente
lámparas de tipo antiultravioleta (UV)
para no deteriorar el faro.
Sustituya siempre una lámpara
defectuosa por una lámpara nueva
con la misma referencia y las mismas
características.
8
En caso de avería

244
508_es_Chap08_en-cas-de-pannes_ed01-2016
Luces de carretera
F
Re
tire la tapa de plástico de protección
tirando de la lengüeta.
F
Su

elte el portalámparas.
F
Re

tire la lámpara tirando de ella y
sustitúyala.
Repetidores laterales de
intermitente integrado Luces de los retrovisores
exteriores
Para sustituir la luz electroluminiscente-LED,
debe consultar con la Red PEUGEOT o con un
taller cualificado.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Luces de cruce
Modelo halógenas
F Retire la tapa de plástico de protección
t
irando de la lengüeta.
F
Su

elte el portalámparas.
F
Re

tire la lámpara tirando de ella y
sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Para el piloto izquierdo, es necesario
retirar la batería.
Consulte el apartado correspondiente. Para sustituir estas lámparas, consulte en la
red PEUGEOT o en un taller cualificado.
En caso de avería

245
508_es_Chap08_en-cas-de-pannes_ed01-2016

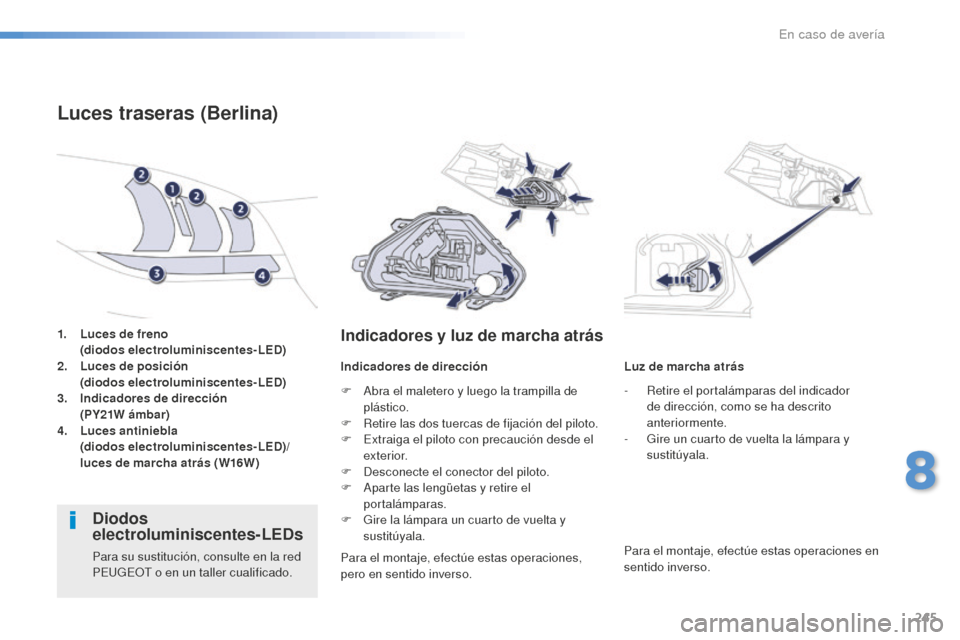

1. Luces de freno
(di odos electroluminiscentes- LED)
2.
Luc

es de posición

(di

odos electroluminiscentes- LED)
3.
Ind

icadores de dirección

(P

Y21W ámbar)
4.
Lu

ces antiniebla

(di

odos electroluminiscentes- LED)/

lu

ces de marcha atrás (W16W)
Luces traseras (Berlina)
Indicadores y luz de marcha atrás
Indicadores de dirección Luz de marcha atrás
Diodos
electroluminiscentes-LEDs
Para su sustitución, consulte en la red
PEUGEOT o en un taller cualificado. F
Ab

ra el maletero y luego la trampilla de
plástico.
F
Re
tire las dos tuercas de fijación del piloto.
F
Ex
traiga el piloto con precaución desde el
exterior.
F
De
sconecte el conector del piloto.
F
Ap
arte las lengüetas y retire el
portalámparas.
F
Gi
re la lámpara un cuarto de vuelta y
sustitúyala.
Para el montaje, efectúe estas operaciones,
pero en sentido inverso. -
Re

tire el portalámparas del indicador
de dirección, como se ha descrito
anteriormente.
-
Gi
re un cuarto de vuelta la lámpara y
sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
8
En caso de avería

246
508_es_Chap08_en-cas-de-pannes_ed01-2016
1. Luces de freno (diodos
electroluminiscentes-LED)
2.
Lu

ces de marcha atrás (W19W)
3.
Ind

icadores de dirección (PY21W
ámbar)
4.
Luc

es de posición (diodos
electroluminiscentes-LED)
5.
Lu

ces antiniebla (diodos
electroluminiscentes-LED)
Luces traseras (SW y RXH térmico)
F Abra el maletero y retire la tapa de acceso.
F Re tire la espuma de estanqueidad.
F
De

sconecte el conector del piloto.
F
Re

tire la tuerca de fijación del piloto.
Indicadores de dirección
(en las aletas)
F Extraiga el piloto con precaución desde el
exterior.
F
Re

tire la espuma de estanqueidad.
F
Su

elte el portalámparas.
F
Gi

re la lámpara un cuarto de vuelta y
sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Diodos
electroluminiscentes-LEDs
Para su sustitución, consulte en la red
PEUGEOT o en un taller cualificado.
En caso de avería

247
508_es_Chap08_en-cas-de-pannes_ed01-2016

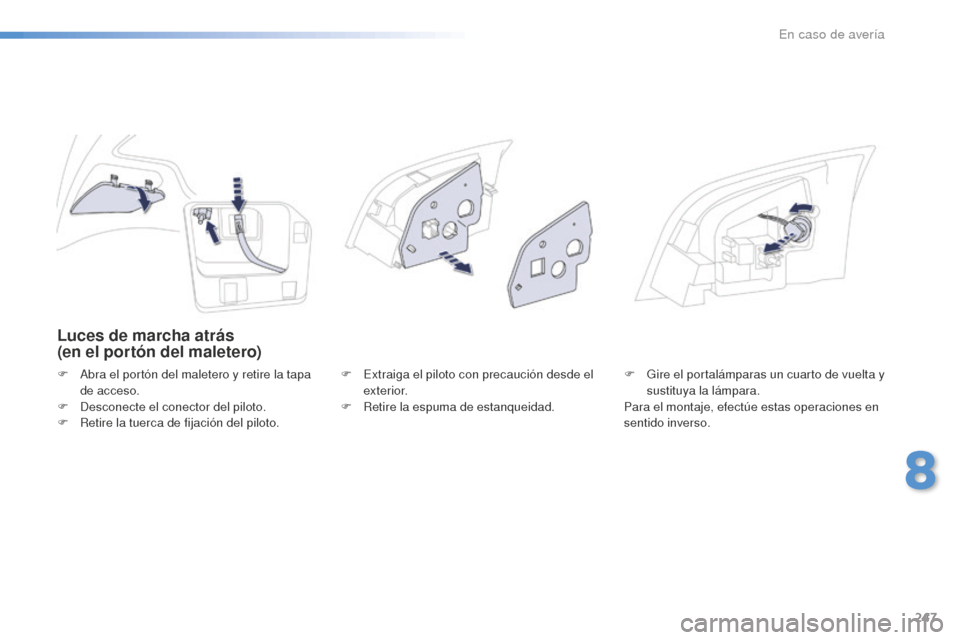

Luces de marcha atrás
(en el portón del maletero)
F Abra el portón del maletero y retire la tapa
de acceso.
F
De

sconecte el conector del piloto.
F
Re

tire la tuerca de fijación del piloto. F Ex
traiga el piloto con precaución desde el
exterior.
F
Re

tire la espuma de estanqueidad.F Gi
re el portalámparas un cuarto de vuelta y
sustituya la lámpara.
Para el montaje, efectúe estas operaciones en
sentido inverso.
8
En caso de avería

248
508_es_Chap08_en-cas-de-pannes_ed01-2016
Tercera luz de freno
(diodos electroluminiscentes-LED)
Consulte con la Red PEUGEOT o con un taller
cualificado.
Luces de matrícula
F Inserte un destornillador fino en uno
d
e los orificios exteriores del plástico
transparente.
F
Em

puje hacia fuera para soltar el plástico.
F
De

sconecte el conector del piloto.
F
Re

tire el plástico transparente.
F
Tir

e de la lámpara y sustitúyala.
En caso de avería
