Peugeot 508 RXH 2016 Manual del propietario (in Spanish)

29
508_es_Chap01_instrument-bord_ed01-2016

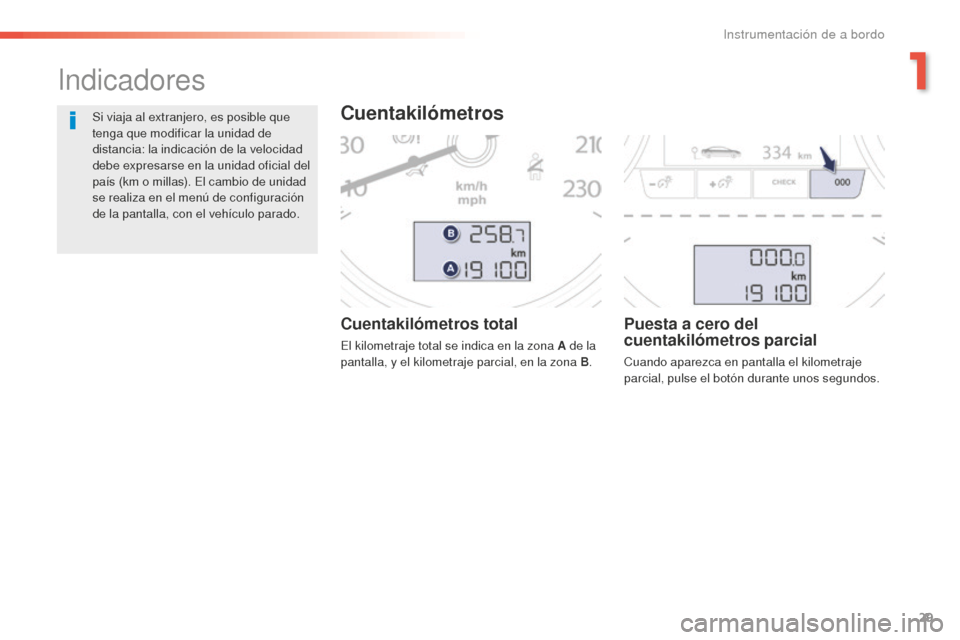

Cuentakilómetros total
El kilometraje total se indica en la zona A de la
pantalla, y el kilometraje parcial, en la zona B.
Puesta a cero del
cuentakilómetros parcial
Cuando aparezca en pantalla el kilometraje
parcial, pulse el botón durante unos segundos.
Indicadores
CuentakilómetrosSi viaja al extranjero, es posible que
tenga que modificar la unidad de
distancia: la indicación de la velocidad
debe expresarse en la unidad oficial del
país (km o millas). El cambio de unidad
se realiza en el menú de configuración
de la pantalla, con el vehículo parado.
1
Instrumentación de a bordo

30
508_es_Chap01_instrument-bord_ed01-2016
Indicador de temperatura
del líquido de refrigeración
Con el motor en marcha, cuando la aguja está:
- en la zona A , la temperatura es correcta;
-
en l

a zona B , la temperatura es demasiado
elevada; el testigo de alerta centralizada
STOP se enciende, acompañado de una
señal sonora y un mensaje en la pantalla
del cuadro de a bordo.
Detenga inmediatamente el vehículo en
las mejores condiciones de seguridad
posibles.
Espere unos minutos antes de apagar el motor.
Consulte con la red PEUGEOT o con un taller
cualificado. Después de circular durante unos minutos,
la temperatura y la presión del circuito de
refrigeración aumentan.
Para completar el nivel:
F
Es

pere a que se enfríe el motor.
F
Af
loje el tapón dos vueltas para dejar que
caiga la presión.
F
Un
a vez que la presión haya caído, retire el
tapón.
F
Co
mplete el nivel hasta la marca "MA XI".
Al poner el contacto o durante la circulación,
indica la temperatura del aceite del motor.
Si la aguja permanece en la zona C,
la temperatura es correcta.
Si la aguja pasa a la zona D , la temperatura es
demasiado elevada.
Reduzca la velocidad para que disminuya.
Indicador de temperatura
de aceite del motor
Tenga cuidado para no quemarse
al llenar el depósito de líquido de
refrigeración. No lo llene por encima
de la marca de máximo (indicada en el
depósito).
Instrumentación de a bordo

31
508_es_Chap01_instrument-bord_ed01-2016
Indicador del nivel de aceite del motor*
Falta de aceiteFallo de funcionamiento de la varilla
En caso de fallo de funcionamiento de la varilla
eléctrica, el nivel de aceite motor dejará de
estar controlado.
Mientras el sistema presente algún fallo,
deberá controlar el nivel del aceite motor
mediante la varilla manual situada en el
compartimento motor.
En las versiones equipadas con una varilla eléctrica, la conformidad del nivel de aceite motor
se muestra durante unos segundos en el cuadro de a bordo al poner el contacto, después de la
información de mantenimiento.
La comprobación de este nivel solo
es válida si el vehículo está en suelo
horizontal con el motor parado desde
más de 30
m

inutos antes.
Nivel de aceite correcto
* Según versión.
Para más información relativa a la
revisión de los niveles, consulte el
apartado correspondiente.
Para más información relativa a la
revisión de los niveles, consulte el
apartado correspondiente.
Se indica mediante el mensaje "Nivel de
aceite incorrecto" en el cuadro de a bordo,
acompañado del encendido del testigo de
servicio y de una señal sonora.
Si se confirma la falta de aceite con la varilla
manual, es imperativo completar el nivel para
evitar que el motor se deteriore.
Se indica mediante la aparición de un mensaje
"Medición nivel de aceite no válida" en el
cuadro de a bordo.
Consulte en la red PEUGEOT o en un taller
cualificado.
1
Instrumentación de a bordo

32
508_es_Chap01_instrument-bord_ed01-2016
* Según destino.
CHECK (autotest del vehículo)
CHECK automático
Al poner la llave en posición contacto, todos
los testigos de las funciones analizadas se
encienden. Al cabo de unos segundos se
apagan.
Al mismo tiempo, se realiza un chequeo
automático (autotest del vehículo).
En caso de fallo de
funcionamiento
Si se ha detectado un fallo de funcionamiento
"menor", el (los) testigo(s) de alerta se
encienden y luego se apagan.
Puede arrancar el vehículo. No obstante,
consulte enseguida con la Red PEUGEOT o
con un taller cualificado.
Si se ha detectado un fallo de funcionamiento
"importante", el (los) testigo(s) permanecen
encendidos, acompañados del testigo STOP o
SERVICE.
No arranque el vehículo.
Contacte enseguida con la Red PEUGEOT o
con un taller cualificado.
CHECK manual
Pulsando el botón "CHECK" del cuadro de a bordo,
se inicia el chequeo manual (autotest del vehículo).
Esta función permite conocer las alertas presentes
en cualquier momento (con la llave en posición
contacto o el motor en marcha).
El testigo del airbag del acompañante
permanece encendido mientras el
airbag esté neutralizado*.
La pantalla del cuadro de a bordo indica, con el
motor en marcha y el vehículo en circulación , los
testigos de alerta (en caso de fallo de funcionamiento).
Si no se ha detectado ningún fallo de
funcionamiento "importante", puede arrancar
el vehículo.
Reóstato de iluminación
Permite ajustar manualmente la intensidad del
puesto de conducción y ambiental del vehículo.
Si su vehículo está equipado con un
motor Blue HDi, el botón "CHECK"
permite conocer la estimación del
número de kilómetros que puede
recorrer antes del bloqueo automático
del arranque del motor.
Para más información sobre el
aditivo AdBlue
®, consulte el apartado
correspondiente.
Funciona solo cuando las luces del
vehículo están encendidas.
Con las luces encendidas, pulse el botón B
para aumentar la intensidad luminosa del
puesto de conducción y de la iluminación
ambiental del vehículo, o pulse el botón
A

para
disminuirla.
Cuando alcance la intensidad luminosa
deseada, suelte el botón.
Instrumentación de a bordo

33
508_es_Chap01_instrument-bord_ed01-2016

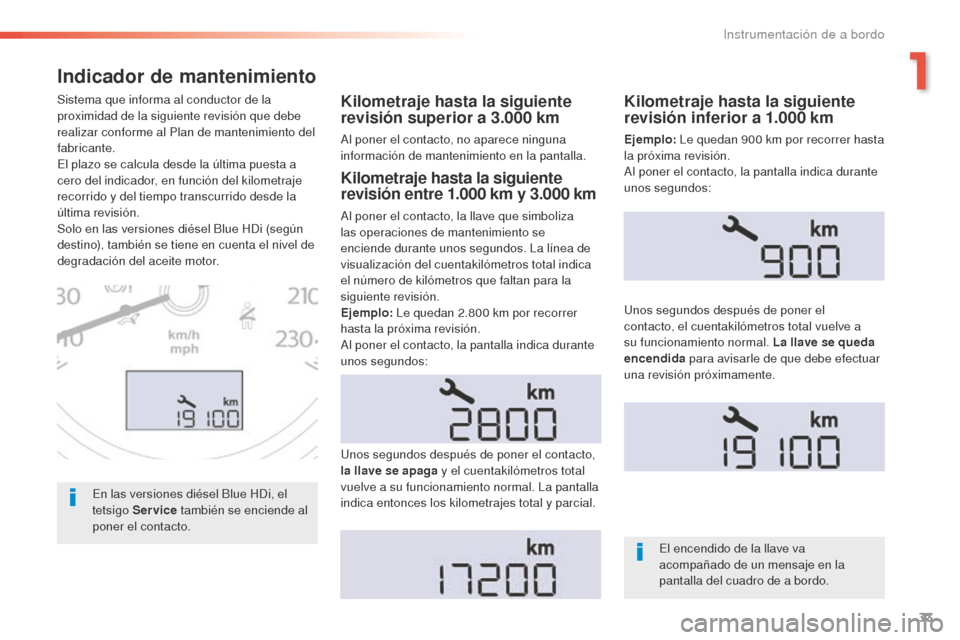

Indicador de mantenimiento
Kilometraje hasta la siguiente
revisión superior a 3.000 km
Al poner el contacto, no aparece ninguna
información de mantenimiento en la pantalla.
Sistema que informa al conductor de la
proximidad de la siguiente revisión que debe
realizar conforme al Plan de mantenimiento del
fabricante.
El plazo se calcula desde la última puesta a
cero del indicador, en función del kilometraje
recorrido y del tiempo transcurrido desde la
última revisión.
Solo en las versiones diésel Blue HDi (según
destino), también se tiene en cuenta el nivel de
degradación del aceite motor.
Kilometraje hasta la siguiente
revisión entre 1.000 k
m y 3.000 k m
Al poner el contacto, la llave que simboliza
las operaciones de mantenimiento se
enciende durante unos segundos. La línea de
visualización del cuentakilómetros total indica
el número de kilómetros que faltan para la
siguiente revisión.
Ejemplo: Le quedan 2.800
k

m por recorrer
hasta la próxima revisión.
Al poner el contacto, la pantalla indica durante
unos segundos:
Unos segundos después de poner el contacto,
la llave se apaga y el cuentakilómetros total
vuelve a su funcionamiento normal. La pantalla
indica entonces los kilometrajes total y parcial.
Kilometraje hasta la siguiente
revisión inferior a 1.000 k m
Ejemplo: Le quedan 900 k m por recorrer hasta
la próxima revisión.
Al poner el contacto, la pantalla indica durante
unos segundos:
Unos segundos después de poner el
contacto, el cuentakilómetros total vuelve a
su funcionamiento normal. La llave se queda
encendida para avisarle de que debe efectuar
una revisión próximamente.
El encendido de la llave va
acompañado de un mensaje en la
pantalla del cuadro de a bordo.
En las versiones diésel Blue HDi, el
tetsigo Service
también se enciende al
poner el contacto.
1
Instrumentación de a bordo

34
508_es_Chap01_instrument-bord_ed01-2016
Kilometraje previsto para la
revisión sobrepasado
Cada vez que se pone el contacto, la llave
parpadea durante unos segundos para avisarle
de que debe efectuar la revisión enseguida.
Ejemplo: Ha superado en 300
k

m el kilometraje
previsto para la revisión.
Al poner el contacto, la pantalla indica durante
unos segundos: El kilometraje restante puede estar
ponderado por el factor tiempo, en
función de los hábitos de circulación del
c o n d u c t o r.
La llave puede encenderse en caso
de que haya superado el plazo para la
proxima revisión indicado en el Plan de
mantenimiento del fabricante.
En las versiones Blue HDi, la llave
puede encenderse de manera
anticipada, en función del nivel de
degradación del aceite motor, que
depende de las condiciones de
conducción del vehículo.
Si, después de esta operación, debe
desconectar la batería, bloquee el
vehículo y espere al menos cinco
minutos para que se memorice la
puesta a cero.
Unos segundos después de poner el
contacto, el cuentakilómetros total vuelve a
su funcionamiento normal. La llave se queda
encendida
.
Puesta a cero del indicador de
mantenimiento
Después de cada revisión, debe poner a cero
el indicador de mantenimiento.
Recordatorio de la información
de mantenimiento
En cualquier momento, usted puede acceder a
la información de mantenimiento.
F
Pu

lse el botón de puesta a cero del
cuentakilómetros parcial.
La i

nformación de mantenimiento se
muestra durante unos segundos y luego
desaparece.
Si ha realizado usted mismo la revisión del
vehículo:
F
Co

rte el contacto.
F
Pu
lse el botón de puesta a cero del
cuentakilómetros parcial y manténgalo
pulsado.
F
Po
nga el contacto; la pantalla del
cuentakilómetros empieza una cuenta
atrás.
F
Cuan
do la pantalla indique "=0"
, suelte el
botón; la llave desaparece.
Instrumentación de a bordo

35
508_es_Chap01_instrument-bord_ed01-2016
Indicadores de autonomía de aditivo AdBlue®
El dispositivo reglamentario de
antiarranque del motor se activa
automáticamente cuando el depósito de
AdBlue
® está vacío.
Cuando se alcanza la reserva del depósito
de AdBlue
® o si se detecta un fallo de
funcionamiento del sistema anticontaminación
SCR, un indicador le permite conocer, al poner
el contacto, la estimación de kilómetros que
quedan por recorrer antes de que el motor de
arranque se bloquee.
Si se detecta simultáneamente un fallo y
nivel bajo de AdBlue
®, se indica la autonomía
mínima. Autonomía superior a 2
4

00
k
m
Al poner el contacto, no se muestra
ninguna información sobre la autonomía
automáticamente en el cuadro de a bordo.
La pulsación de este
botón permite visualizar
momentáneamente
la autonomía de
circulación.
Por encima de
5
0

00
k
m, el valor no se
especifica.
En caso de riesgo de ausencia de arranque debida a una falta de
aditivo AdBlue®
1
Instrumentación de a bordo

36
508_es_Chap01_instrument-bord_ed01-2016
Autonomía comprendida entre 600 y 2.400 km
Al p oner el contacto, el testigo UREA se
enciende acompañado de una señal sonora y
de la indicación de un mensaje (por ejemplo:
"Llene con aditivo anticontaminación:
Arranque prohibido en 1.500
k

m") indicando
la autonomía de circulación expresada en
kilómetros o millas.
Al circular, el mensaje se indica cada 300
k

m
mientras no se complete el nivel de aditivo.
Acuda a la red PEUGEOT o a un taller
cualificado para realizar una puesta a nivel de
aditivo AdBlue
®.
También puede efectuar usted mismo la puesta
a nivel.
Para más información relativa a la puesta a
nivel de aditivo AdBlue
®, consulte el apartado
correspondiente. Autonomía comprendida entre 0
y 6

00
k
m
Al poner el contacto, el testigo SERVICE
se enciende y el testigo UREA parpadea,
acompañados de una señal sonora y de la
indicación de un mensaje (por ejemplo: "Llene
con aditivo anticontaminación: Arranque
prohibido en 600
k
m") indicando la autonomía
de circulación expresada en kilómetros o millas.
Al circular, el mensaje se indica cada
30
s
egundos mientras no se complete el nivel
de aditivo.
Acuda a la red PEUGEOT o a un taller
cualificado para realizar una puesta a nivel de
aditivo AdBlue
®.
También puede efectuar usted mismo la puesta
a nivel.
En caso contrario, no podrá rearrancar el motor
del vehículo. Inmovilización por falta de aditivo AdBlue
®
Al poner el contacto, el testigo SERVICE
se enciende y el testigo UREA parpadea,
acompañados de una señal sonora y de la
indicación del mensaje: "Llene con aditivo
anticontaminación: Arranque prohibido".
El depósito de AdBlue
® está vacío: el
dispositivo de antiarranque reglamentario
impide el rearranque del motor.
Para poder arrancar el motor, le
recomendamos que acuda a la red
PEUGEOT o a un taller cualificado para
realizar la puesta a nivel necesaria.
En caso de que lo realice usted mismo,
es necesario que efectúe un repostaje
de al menos 3,8
l

itros de AdBlue
® en el
depósito.
Para más información relativa a la puesta a
nivel de aditivo AdBlue
®, consulte el apartado
correspondiente.
Instrumentación de a bordo

37
508_es_Chap01_instrument-bord_ed01-2016
En caso de detección de un fallo de funcionamiento del sistema
anticontaminación SCR
Cuando se superan los 1.100 km
re corridos después de la confirmación
del fallo de funcionamiento del sistema
anticontaminación SCR se activa
automáticamente un dispositivo de
antiarranque del motor. En cuanto
sea posible, lleve el vehículo a la red
PEUGEOT o a un taller cualificado para
proceder a la revisión del sistema. En caso de detección de un fallo de
funcionamiento
Los testigos UREA, SERVICE y autodiagnosis
del motor se encienden acompañados de una
señal sonora y de la indicación del mensaje
"Fallo anticontaminación".
La alerta se activa durante la circulación
cuando se detecta el fallo de funcionamiento
por primera vez y, posteriormente, cada vez
que se ponga el contacto mientras el fallo de
funcionamiento persista.
Si se trata de un fallo de funcionamiento
temporal, la alerta desaparecerá
durante el siguiente trayecto, después
del control de autodiagnosis del sistema
anticontaminación SCR. Durante la fase de circulación autorizada
(entre 1.100 k
m y 0 k m)
Si se confirma el fallo del sistema SCR
(después de recorrer 50
k

m con la indicación
permanente de un fallo de funcionamiento) los
testigos SERVICE y autodiagnosis del motor
se encienden y el testigo UREA parpadea,
acompañados de una señal sonora y de la
indicación de un mensaje (por ejemplo: "Fallo
anticontaminación: Arranque prohibido en
300
k

m") que informa de la autonomía de
circulación expresada en kilómetros o millas.
Al circular, el mensaje se indicará cada
30
s

egundos mientras que el fallo de
funcionamiento del sistema anticontaminación
SCR subsista.
La alerta se activará cada vez que ponga el
contacto.
Acuda a la red PEUGEOT o a un taller
cualificado lo antes posible.
En caso contrario, no podrá rearrancar el motor
del vehículo.
1
Instrumentación de a bordo

38
508_es_Chap01_instrument-bord_ed01-2016
Ha superado el límite kilométrico
autorizado: el dispositivo antiarranque
impide el rearranque del motor.
Arranque prohibido
Cada vez que se ponga el contacto,
los testigos SERVICE y autodiagnosis
motor se encenderán y el testigo UREA
parpadeará, acompañados de una señal
sonora y de la indicación del mensaje "Fallo
anticontaminación: Arranque prohibido".
Para poder rearrancar el motor, deberá acudir
imperativamente a la red PEUGEOT o a un
taller cualificado.
Instrumentación de a bordo
