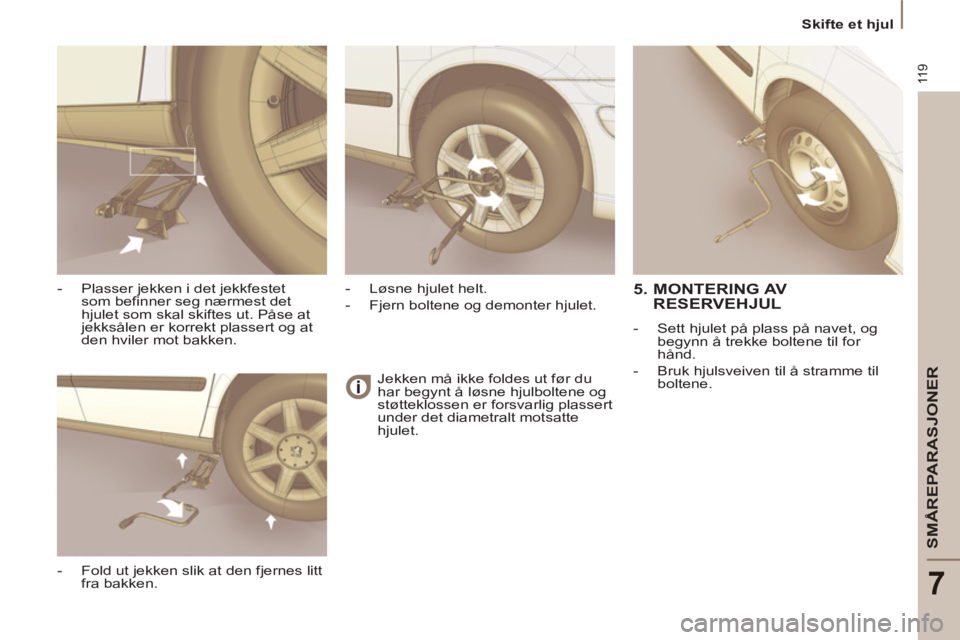

Page 121 of 234
11 9
SMÃ…REPARASJONER
7
Skifte et hjul
Jekken må ikke foldes ut før du
har begynt å løsne hjulboltene og
støtteklossen er forsvarlig plassert
under det diametralt motsatte
hjulet.
- Plasser jekken i det jekkfestet
som befinner seg nærmest det
hjulet som skal skiftes ut. PÃ¥se at
jekksålen er korrekt plassert og at
den hviler mot bakken.
- Fold ut jekken slik at den fjernes litt
fra bakken.
- Løsne hjulet helt.
- Fjern boltene og demonter hjulet.
5. MONTERING AV
RESERVEHJUL
- Sett hjulet på plass på navet, og
begynn å trekke boltene til for
hånd.
- Bruk hjulsveiven til å stramme til
boltene.

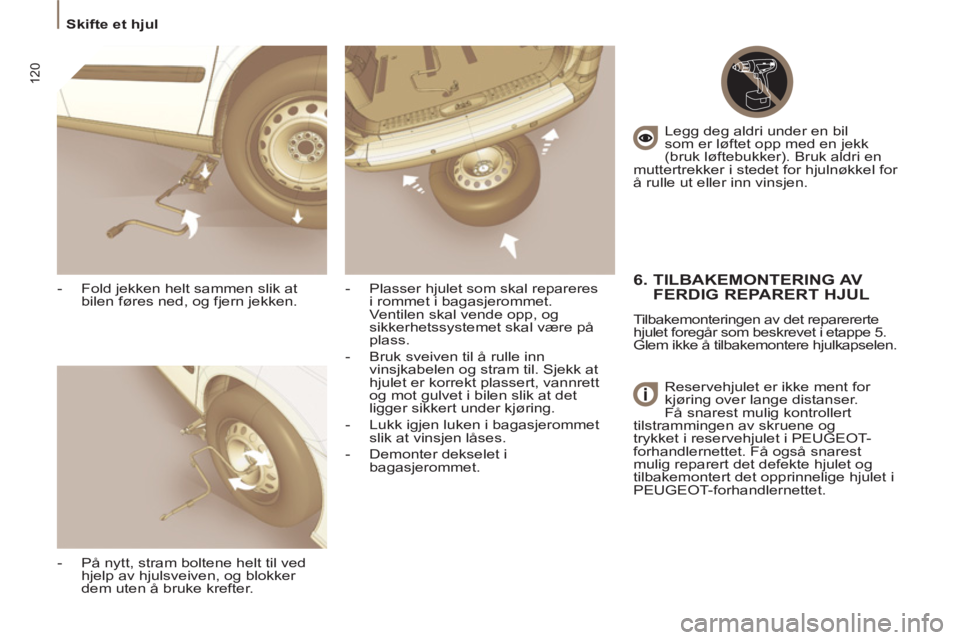

Page 122 of 234
120
Skifte et hjul
- Fold jekken helt sammen slik at
bilen føres ned, og fjern jekken.
- PÃ¥ nytt, stram boltene helt til ved
hjelp av hjulsveiven, og blokker
dem uten å bruke krefter.
- Plasser hjulet som skal repareres
i rommet i bagasjerommet.
Ventilen skal vende opp, og
sikkerhetssystemet skal være på
plass.
- Bruk sveiven til å rulle inn
vinsjkabelen og stram til. Sjekk at
hjulet er korrekt plassert, vannrett
og mot gulvet i bilen slik at det
ligger sikkert under kjøring.
- Lukk igjen luken i bagasjerommet
slik at vinsjen låses.
- Demonter dekselet i
bagasjerommet. Legg deg aldri under en bil
som er løftet opp med en jekk
(bruk løftebukker). Bruk aldri en
muttertrekker i stedet for hjulnøkkel for
Ã¥ rulle ut eller inn vinsjen.
6. TILBAKEMONTERING AV
FERDIG REPARERT HJUL
Tilbakemonteringen av det reparererte
hjulet foregår som beskrevet i etappe 5.
Glem ikke å tilbakemontere hjulkapselen.
Reservehjulet er ikke ment for
kjøring over lange distanser.
FÃ¥ snarest mulig kontrollert
tilstrammingen av skruene og
trykket i reservehjulet i PEUGEOT-
forhandlernettet. Få også snarest
mulig reparert det defekte hjulet og
tilbakemontert det opprinnelige hjulet i
PEUGEOT-forhandlernettet.

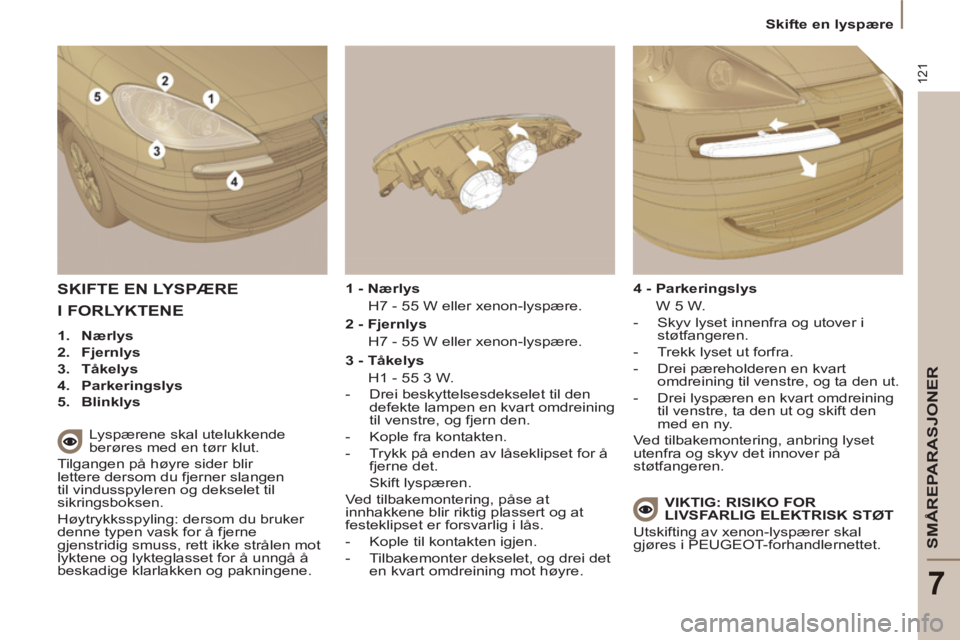

Page 123 of 234
121
SMÃ…REPARASJONER
7
Skifte en lyspære
SKIFTE EN LYSPÆRE
Lyspærene skal utelukkende
berøres med en tørr klut.
Tilgangen på høyre sider blir
lettere dersom du fjerner slangen
til vindusspyleren og dekselet til
sikringsboksen.
Høytrykksspyling: dersom du bruker
denne typen vask for å fjerne
gjenstridig smuss, rett ikke strålen mot
lyktene og lykteglasset for å unngå å
beskadige klarlakken og pakningene.
2 - Fjernlys
H7 - 55 W eller xenon-lyspære.
- Drei beskyttelsesdekselet til den
defekte lampen en kvart omdreining
til venstre, og fjern den.
- Kople fra kontakten.
- Trykk på enden av låseklipset for å
fjerne det.
Skift lyspæren.
Ved tilbakemontering, påse at
innhakkene blir riktig plassert og at
festeklipset er forsvarlig i lås.
- Kople til kontakten igjen.
- Tilbakemonter dekselet, og drei det
en kvart omdreining mot høyre.
3 - TÃ¥kelys
H1 - 55 3 W.
I FORLYKTENE
1.
Nærlys
2.
Fjernlys
3.
TÃ¥kelys
4.
Parkeringslys
5.
Blinklys
1 - Nærlys
H7 - 55 W eller xenon-lyspære.
4 - Parkeringslys
W
5 W.
-
Skyv lyset innenfra og utover i støtfangeren.
-
Trekk lyset ut forfra.
-
Drei pæreholderen en kvart
omdreining til venstre, og ta den ut.
- Drei l
yspæren en kvart omdreining
til venstre, ta den ut og skift denmed en ny.
Ved tilbakemonterin
g, anbring lyset
utenfra og skyv det innover påstøtfangeren.
VIKTIG:
RISIKO
FOR
LIVSFARLIG
ELEKTRISK
STØT
Utskifting av xenon-lyspærer skal
gjøres i PEUGEOT-forhandlernettet .

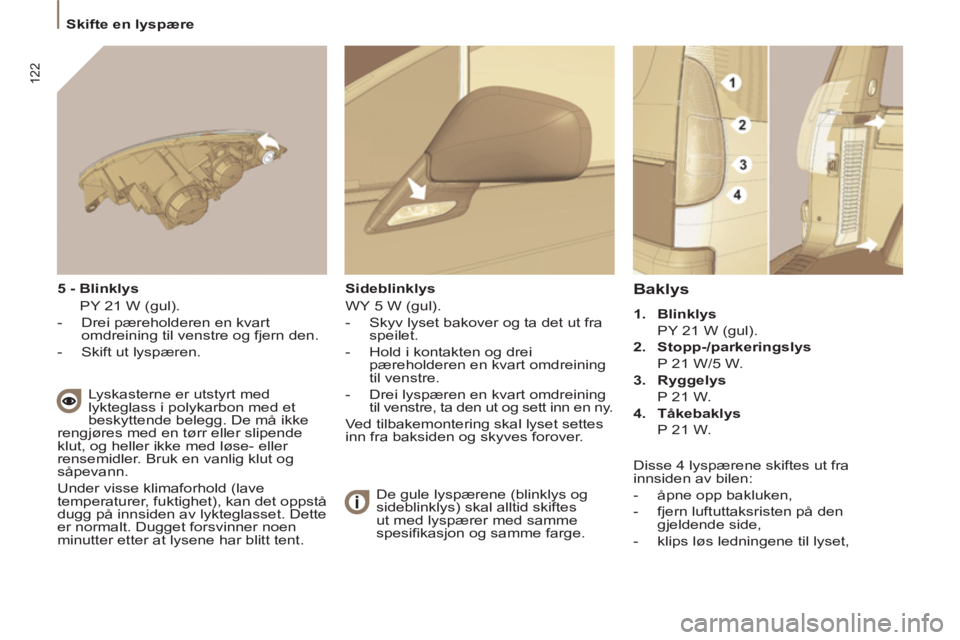

Page 124 of 234
122
Skifte en lyspære
Baklys
1.
Blinklys
PY 21 W (gul).
2.
Stopp-/parkeringslys
P 21 W/5 W.
3.
Ryggelys
P 21 W.
4.
TÃ¥kebaklys
P 21 W.
5 - Blinklys
PY 21 W (gul).
- Drei pæreholderen en kvart
omdreining til venstre og fjern den.
- Skift ut lyspæren.
Lyskasterne er utstyrt med
lykteglass i polykarbon med et
beskyttende belegg. De må ikke
rengjøres med en tørr eller slipende
klut, og heller ikke med løse- eller
rensemidler. Bruk en vanlig klut og
såpevann.
Under visse klimaforhold (lave
temperaturer, fuktighet), kan det oppstå
dugg på innsiden av lykteglasset. Dette
er normalt. Dugget forsvinner noen
minutter etter at lysene har blitt tent.
Sideblinklys
WY 5 W (gul).
- Skyv lyset bakover og ta det ut fra
speilet.
- Hold i kontakten og drei
pæreholderen en kvart omdreining
til venstre.
- Drei lyspæren en kvart omdreining
til venstre, ta den ut og sett inn en ny.
Ved tilbakemontering skal lyset settes
inn fra baksiden og skyves forover.
De gule lyspærene (blinklys og
sideblinklys) skal alltid skiftes
ut med lyspærer med samme
spesifikasjon og samme farge.
Disse 4 lyspærene skiftes ut fra
innsiden av bilen:
- åpne opp bakluken,
- fjern luftuttaksristen på den
gjeldende side,
- klips løs ledningene til lyset,

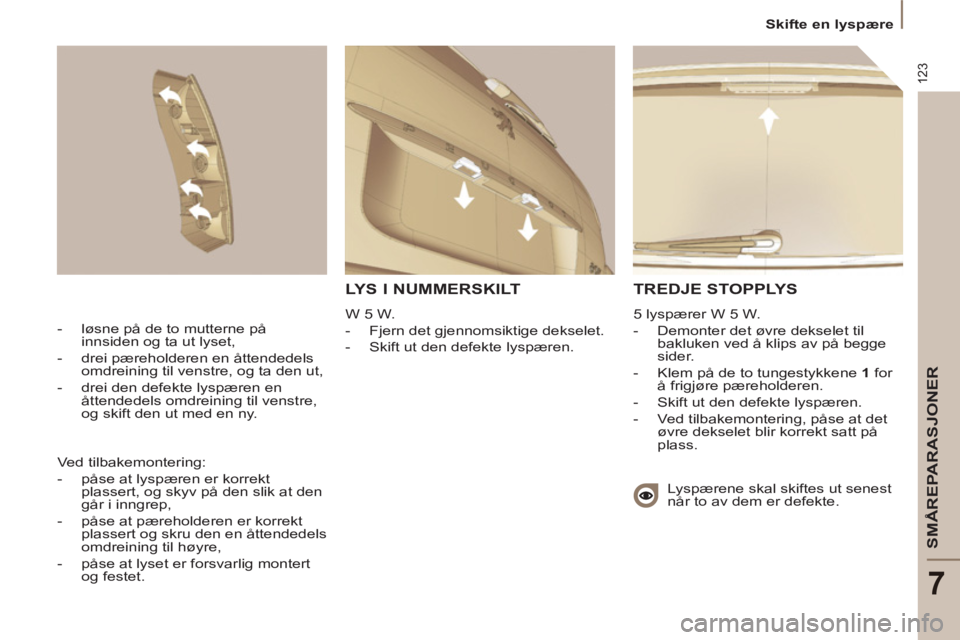

Page 125 of 234
123
SMÃ…REPARASJONER
7
Skifte en lyspære
TREDJE STOPPLYS
5 lyspærer W 5 W.
- Demonter det øvre dekselet til
bakluken ved å klips av på begge
sider.
- Klem på de to tungestykkene 1
for
å frigjøre pæreholderen.
- Skift ut den defekte lyspæren.
- Ved tilbakemontering, påse at det
øvre dekselet blir korrekt satt på
plass.
- løsne på de to mutterne på
innsiden og ta ut lyset,
- drei pæreholderen en åttendedels
omdreining til venstre, og ta den ut,
- drei den defekte lyspæren en
Ã¥ttendedels omdreining til venstre,
og skift den ut med en ny.
Lyspærene skal skiftes ut senest
når to av dem er defekte. Ved tilbakemontering:
- påse at lyspæren er korrekt
plassert, og skyv på den slik at den
går i inngrep,
- påse at pæreholderen er korrekt
plassert og skru den en åttendedels
omdreining til høyre,
- påse at lyset er forsvarlig montert
og festet.
LYS I NUMMERSKILT
W 5 W.
- Fjern det gjennomsiktige dekselet.
- Skift ut den defekte lyspæren.

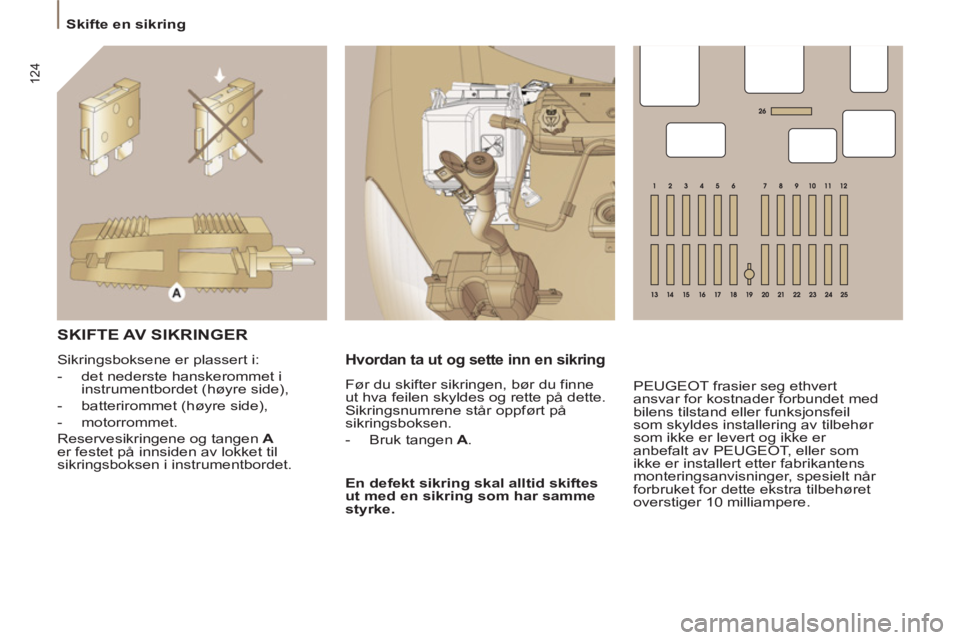

Page 126 of 234
124
Skifte en sikring
SKIFTE AV SIKRINGER
Sikringsboksene er plassert i:
- det nederste hanskerommet i
instrumentbordet (høyre side),
- batterirommet (høyre side),
- motorrommet.
Reservesikringene og tangen A
er festet på innsiden av lokket til
sikringsboksen i instrumentbordet. Før du skifter sikringen, bør du finne
ut hva feilen skyldes og rette på dette.
Sikringsnumrene står oppført på
sikringsboksen.
- Bruk tangen A
.
En defekt sikring skal alltid skiftes
ut med en sikring som har samme
styrke.
Hvordan ta ut og sette inn en sikring
PEUGEOT frasier seg ethvert
ansvar for kostnader forbundet med
bilens tilstand eller funksjonsfeil
som skyldes installering av tilbehør
som ikke er levert og ikke er
anbefalt av PEUGEOT, eller som
ikke er installert etter fabrikantens
monteringsanvisninger, spesielt når
forbruket for dette ekstra tilbehøret
overstiger 10 milliampere.
Page 127 of 234
125
SMÃ…REPARASJONER
7
Skifte en sikring
SIKRINGER UNDER INSTRUMENTBORDET
- Åpne opp det nederste hanskerommet i instrumentbordet på høyre side.
- Vipp frem lokket ved å dra i håndtaket for å få tilgang til sikringene.
Nr.
Styrke
(Ampère)
Funksjoner
1
15
Vindusvisker bak.
2
- Ikke i bruk.
3
5
S.E. kollisjonspute.
4
10
Rattsensor, diagnosekontakt, ESP-sensor, manuelt klimaanlegg, kontakt clutch, lyskarterhøyde,
pumpe partikkelfilter, innvendig speil med dag/nattfunksjon.
5
30
Speil med elektrisk betjening, motor el-vindusheis, soltak 1. rad.
6
30
Strømtilførsel el-vindusheiser foran.
7
5
Taklamper, Lys i hanskerom, Lys i makeup-speil, lys videoskjermer 2. rad.
8
20
Multifunksjonsdisplay, sirene alarm, bilradio, CD-skifter, radio med telefon, S.E. tilsetning diesel,
S.E. detektering lavt dekktrykk, S.E. modul skyvedører.
9
30
Sigarettenner.
10
15
Betjening under rattet, elektrisk fordelingsboks for tilhenger.
11
15
Diagnosekontakt, kontakt tyverisikring, automatisk girkasse (4 trinn).
12
15
S.E. for minne lagring førerseteposisjon, elektrisk passasjersete, S.E. kollisjonspute, S.E.
parkeringsassistanse, knapper skyvedører på sidene, handsfree-sett, automatisk girkasse (6 gir).
13
5
Elektrisk fordelingsboks for motor, elektrisk fordelingsboks for tilhenger.
14
15
Regnsensor, automatisk klimaanlegg, instrumentpanel, soltak, S.E. kontrollampe kilometerteller,
betjening radio-telematikk.
15
30
Låse dørlås passasjerside.
16
30
Låse/låse opp dører.
17
40
Avising av bakrute.
Page 128 of 234
126
Skifte en sikring
RINGER I BATTERIROM
SIKRI
Sikringsboks
Sikringene er plassert i batterirommet
under gulvet på høyre side:
- klips av lokket.
Etter at du er ferdig med å skifte
sikringer, påse at lokket blir
forsvarlig lukket igjen.

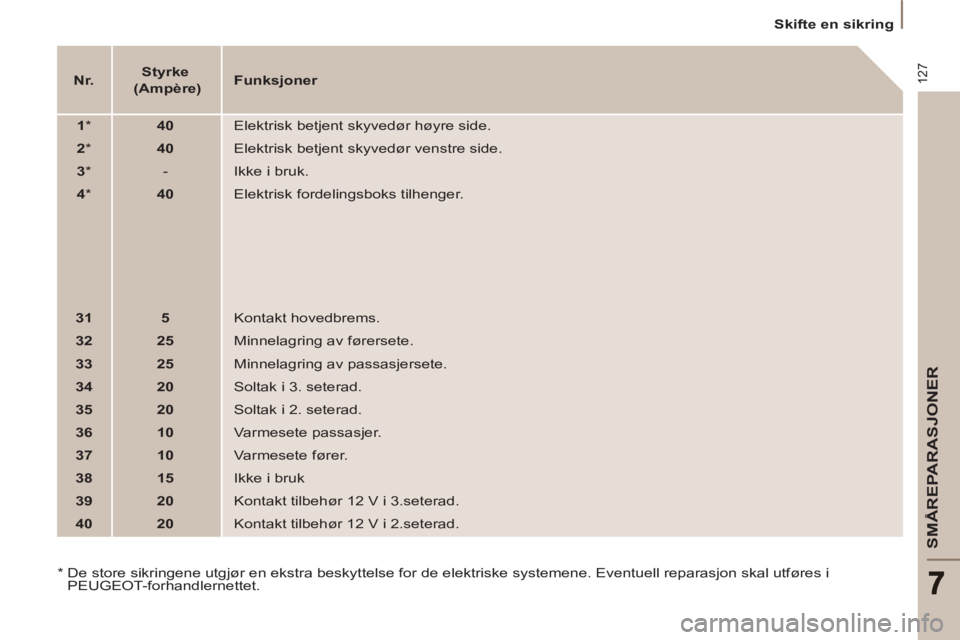

Page 129 of 234
127
SMÃ…REPARASJONER
Skifte en sikring
Nr.
Styrke
(Ampère)
Funksjoner
1
*
40
Elektrisk betjent skyvedør høyre side.
2
*
40
Elektrisk betjent skyvedør venstre side.
3
*
- Ikke i bruk.
4
*
40
Elektrisk fordelingsboks tilhenger.
31
5
Kontakt hovedbrems.
32
25
Minnelagring av førersete.
33
25
Minnelagring av passasjersete.
34
20
Soltak i 3. seterad.
35
20
Soltak i 2. seterad.
36
10
Varmesete passasjer.
37
10
Varmesete fører.
38
15
Ikke i bruk
39
20
Kontakt tilbehør 12 V i 3.seterad.
40
20
Kontakt tilbehør 12 V i 2.seterad.
*
De store sikringene utgjør en ekstra beskyttelse for de elektriske systemene. Eventuell reparasjon skal utføres i
PEUGEOT-forhandlernettet.

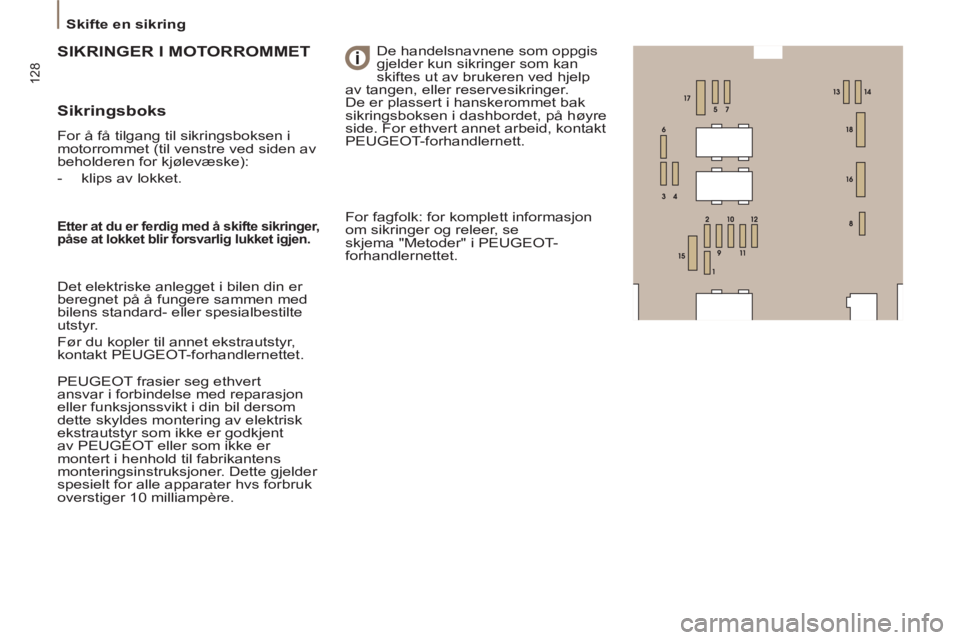

Page 130 of 234
128
Skifte en sikring
Sikringsboks
For å få tilgang til sikringsboksen i
motorrommet (til venstre ved siden av
beholderen for kjølevæske):
- klips av lokket.
RINGER I MOTORROMMET
SIKRI
De handelsnavnene som oppgis
gjelder kun sikringer som kan
skiftes ut av brukeren ved hjelp
av tangen, eller reservesikringer.
De er plassert i hanskerommet bak
sikringsboksen i dashbordet, på høyre
side. For ethvert annet arbeid, kontakt
PEUGEOT-forhandlernett.
Etter at du er ferdig med å skifte sikringer,
påse at lokket blir forsvarlig lukket igjen.
Det elektriske anlegget i bilen din er
beregnet på å fungere sammen med
bilens standard- eller spesialbestilte
utstyr.
Før du kopler til annet ekstrautstyr,
kontakt PEUGEOT-forhandlernettet.
PEUGEOT frasier seg ethvert
ansvar i forbindelse med reparasjon
eller funksjonssvikt i din bil dersom
dette skyldes montering av elektrisk
ekstrautstyr som ikke er godkjent
av PEUGEOT eller som ikke er
montert i henhold til fabrikantens
monteringsinstruksjoner. Dette gjelder
spesielt for alle apparater hvs forbruk
overstiger 10 milliampère. For fagfolk: for komplett informasjon
om sikringer og releer, se
skjema "Metoder" i PEUGEOT-
forhandlernettet.
