PEUGEOT 807 2013 Instruksjoner for bruk (in Norwegian)

129
SMÅREPARASJONER
7

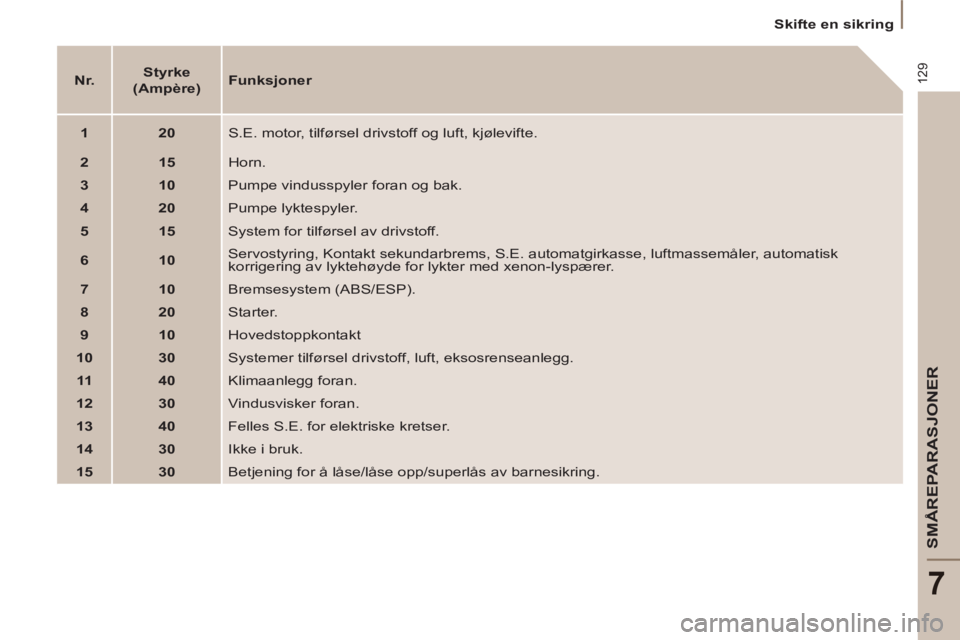

Skifte en sikring



Nr.



Styrke
(Ampère)


Funksjoner



1



20

S.E. motor, tilførsel drivstoff og luft, kjølevifte.


2



15

Horn.


3



10

Pumpe vindusspyler foran og bak.


4



20

Pumpe lyktespyler.


5



15

System for tilførsel av drivstoff.


6



10

Servostyring, Kontakt sekundarbrems, S.E. automatgirkasse, luftmassemåler, automatisk
korrigering av lyktehøyde for lykter med xenon-lyspærer.


7



10

Bremsesystem (ABS/ESP).


8



20

Starter.


9



10

Hovedstoppkontakt


10



30

Systemer tilførsel drivstoff, luft, eksosrenseanlegg.


11



40

Klimaanlegg foran.


12



30

Vindusvisker foran.


13



40

Felles S.E. for elektriske kretser.


14



30

Ikke i bruk.


15



30

Betjening for å låse/låse opp/superlås av barnesikring.

130

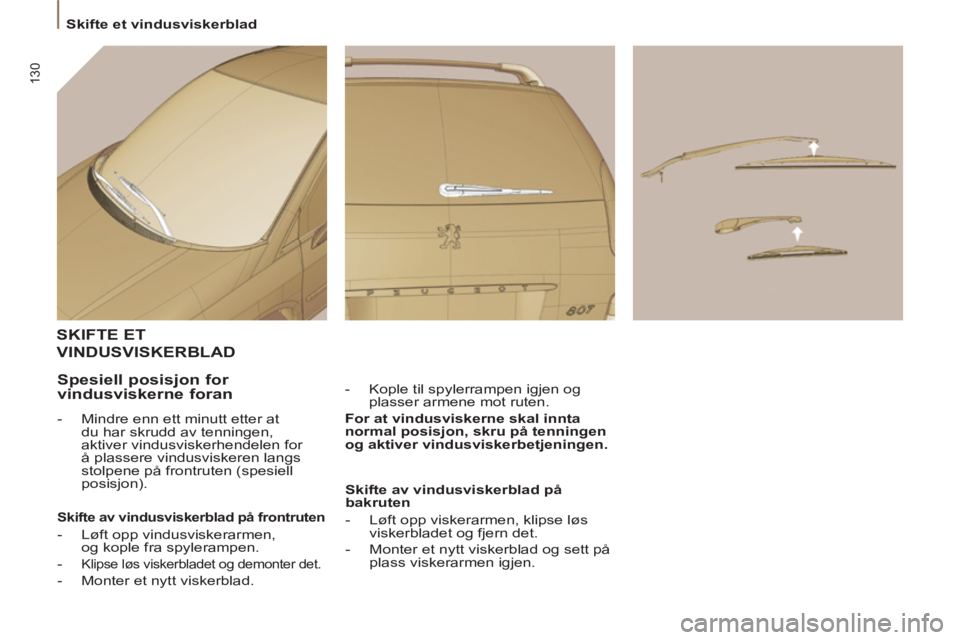

Skifte et vindusviskerblad
SKIFTE ET
VINDUSVISKERBLAD


- Kople til spylerrampen igjen og
plasser armene mot ruten.

For at vindusviskerne skal innta
normal posisjon, skru på tenningen
og aktiver vindusviskerbetjeningen.



Spesiell posisjon for
vindusviskerne foran


- Mindre enn ett minutt etter at
du har skrudd av tenningen,
aktiver vindusviskerhendelen for
å plassere vindusviskeren langs
stolpene på frontruten (spesiell
posisjon).


Skifte av vindusviskerblad på frontruten



- Løft opp vindusviskerarmen,
og kople fra spylerampen.

-
Klipse løs viskerbladet og demonter det.


- Monter et nytt viskerblad.
Skifte av vindusviskerblad på
bakruten


- Løft opp viskerarmen, klipse løs
viskerbladet og fjern det.

- Monter et nytt viskerblad og sett på
plass viskerarmen igjen.

131
SMÅREPARASJONER
7

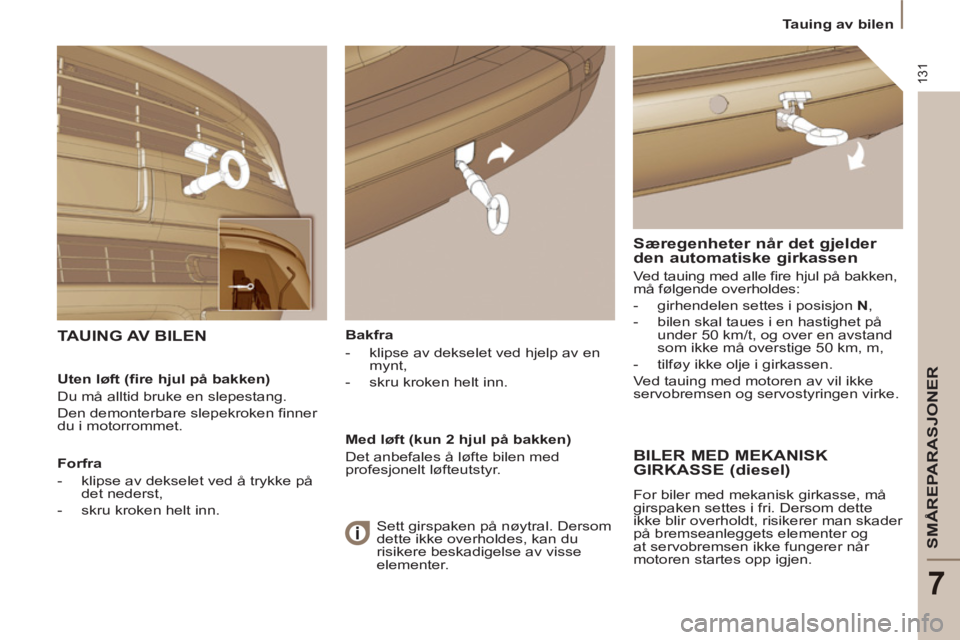

Tauing av bilen

Bakfra


- klipse av dekselet ved hjelp av en
mynt,

- skru kroken helt inn.


TAUING AV BILEN
Særegenheter når det gjelder
den automatiske girkassen
Ved tauing med alle fire hjul på bakken,
må følgende overholdes:


- girhendelen settes i posisjon N
,

- bilen skal taues i en hastighet på
under 50 km/t, og over en avstand
som ikke må overstige 50 km, m,

- tilføy ikke olje i girkassen.
Ved tauing med motoren av vil ikke
servobremsen og servostyringen virke.
Uten løft (fire hjul på bakken)
Du må alltid bruke en slepestang.
Den demonterbare slepekroken finner
du i motorrommet.

Forfra


- klipse av dekselet ved å trykke på
det nederst,

- skru kroken helt inn.

Med løft (kun 2 hjul på bakken)
Det anbefales å løfte bilen med
profesjonelt løfteutstyr.

BILER MED MEKANISK
GIRKASSE (diesel)
For biler med mekanisk girkasse, må
girspaken settes i fri. Dersom dette
ikke blir overholdt, risikerer man skader
på bremseanleggets elementer og
at servobremsen ikke fungerer når
motoren startes opp igjen.
Sett girspaken på nøytral. Dersom
dette ikke overholdes, kan du
risikere beskadigelse av visse
elementer.

Tekniske spesifikasjoner diesel



132

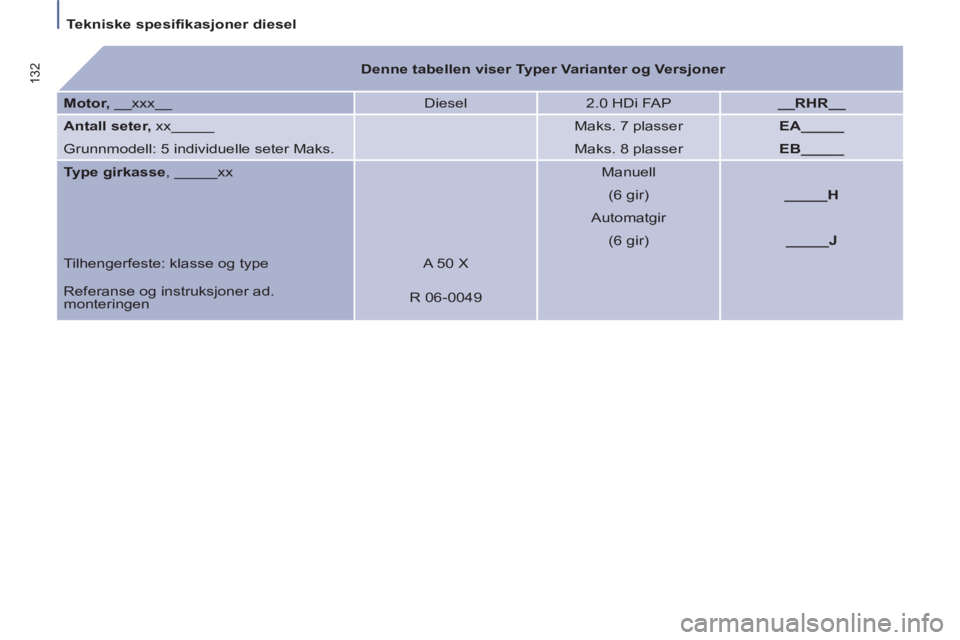

Denne tabellen viser Typer Varianter og Versjoner



Motor,
__xxx__ Diesel
2.0 HDi FAP
__RHR__


Antall seter,
xx_____


Maks. 7 plasser
EA_____

Grunnmodell: 5 individuelle seter Maks.


Maks. 8 plasser
EB_____


Type girkasse
, _____xx


Manuell



(6 gir)
_____H



Automatgir



(6 gir) _____
J

Tilhengerfeste: klasse og type A 50 X

Referanse og instruksjoner ad.
monteringen R 06-0049

133


Tekniske spesifikasjoner diesel

TEKNISKE SPESIFIKASJONER
8

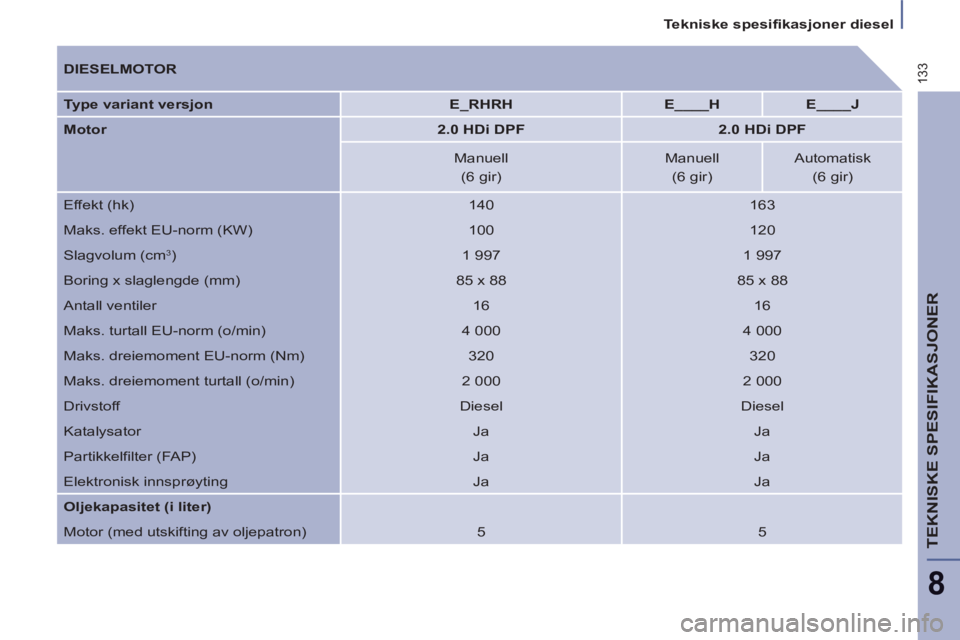

DIESELMOTOR


Type variant versjon


E_RHRH



E____H



E____J



Motor


2.0 HDi DPF



2.0 HDi DPF




Manuell
Manuell
Automatisk

(6 gir)
(6 gir)
(6 gir)
Effekt (hk)
140
163
Maks. effekt EU-norm (KW)
100
120
Slagvolum (cm
3
)
1 997
1 997
Boring x slaglengde (mm)
85 x 88
85 x 88
Antall ventiler
16
16
Maks. turtall EU-norm (o/min)
4 000
4 000
Maks. dreiemoment EU-norm (Nm)
320
320
Maks. dreiemoment turtall (o/min)
2 000
2 000
Drivstoff
Diesel
Diesel
Katalysator
Ja
Ja
Partikkelfilter (FAP)
Ja
Ja
Elektronisk innsprøyting
Ja
Ja

Oljekapasitet (i liter)

Motor (med utskifting av oljepatron)
5
5

Tekniske spesifikasjoner diesel



134

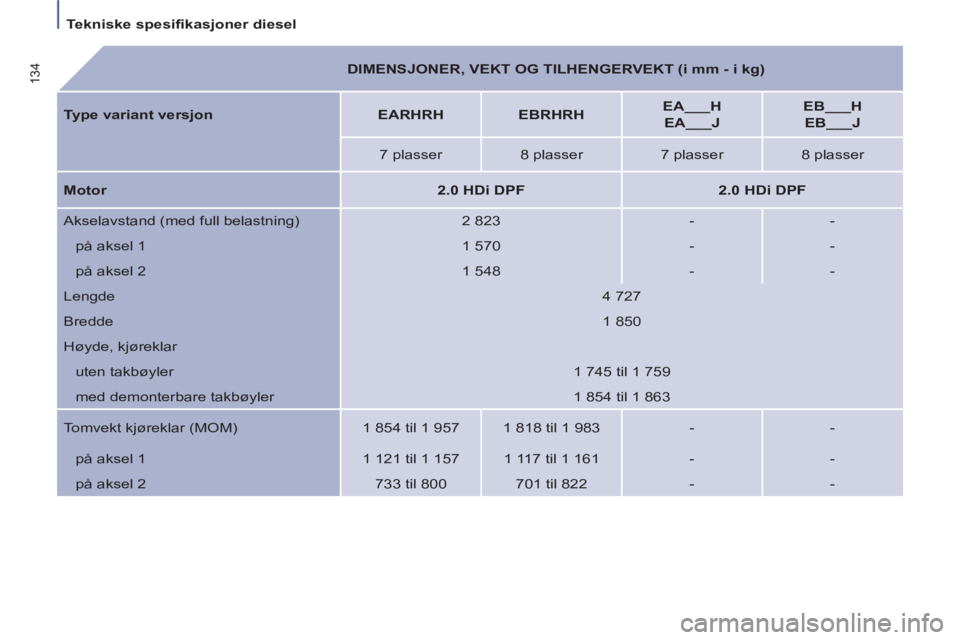

DIMENSJONER, VEKT OG TILHENGERVEKT (i mm - i kg)

Type variant versjon


EARHRH



EBRHRH



EA___H


EA___J



EB___H


EB___J




7 plasser
8 plasser
7 plasser
8 plasser

Motor


2.0 HDi DPF



2.0 HDi DPF


Akselavstand (med full belastning)
2 823
-
-
på aksel 1
1 570
-
-
på aksel 2
1 548
-
-
Lengde
4 727
Bredde
1 850
Høyde, kjøreklar
uten takbøyler
1 745 til 1 759
med demonterbare takbøyler
1 854 til 1 863
Tomvekt kjøreklar (MOM)
1 854 til 1 957
1 818 til 1 983
-
-
på aksel 1
1 121 til 1 157
1 117 til 1 161
-
-

på aksel 2
733 til 800
701 til 822
-
-

135


Tekniske spesifikasjoner diesel

TEKNISKE SPESIFIKASJONER
8

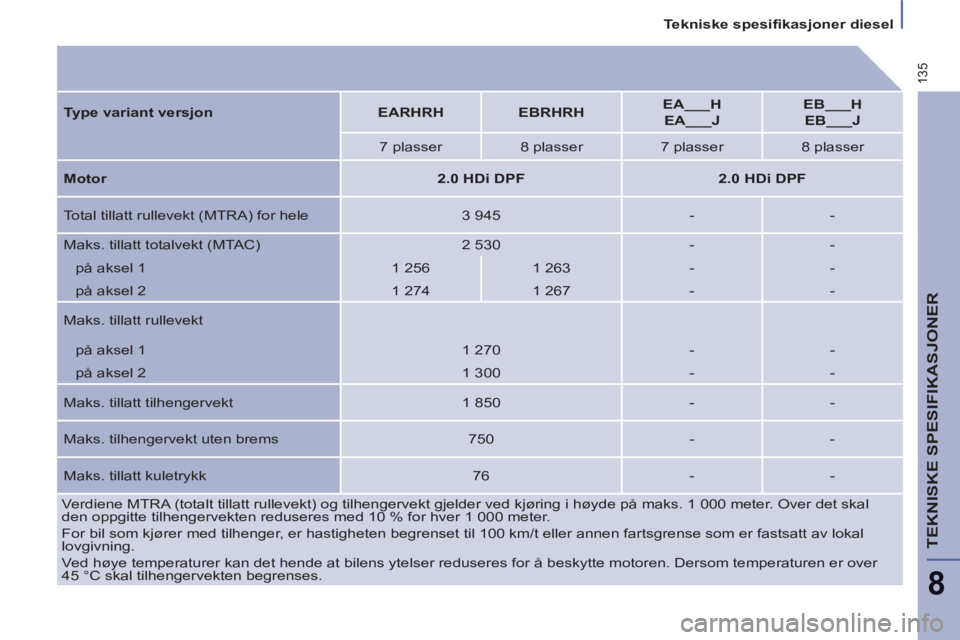

Verdiene MTRA (totalt tillatt rullevekt) og tilhengervekt gjelder ved kjøring i høyde på maks. 1 000 meter. Over det skal
den oppgitte tilhengervekten reduseres med 10 % for hver 1 000 meter.
For bil som kjører med tilhenger, er hastigheten begrenset til 100 km/t eller annen fartsgrense som er fastsatt av lokal
lovgivning.
Ved høye temperaturer kan det hende at bilens ytelser reduseres for å beskytte motoren. Dersom temperaturen er over
45 °C skal tilhengervekten begrenses.
Type variant versjon


EARHRH



EBRHRH



EA___H


EA___J



EB___H


EB___J




7 plasser
8 plasser
7 plasser
8 plasser

Motor


2.0 HDi DPF



2.0 HDi DPF


Total tillatt rullevekt (MTRA) for hele
3 945
-
-
Maks. tillatt totalvekt (MTAC)
2 530
-
-
på aksel 1
1 256
1 263
-
-
på aksel 2
1 274
1 267
-
-
Maks. tillatt rullevekt
på aksel 1
1 270
-
-
på aksel 2
1 300
-
-
Maks. tillatt tilhengervekt
1 850
-
-
Maks. tilhengervekt uten brems
750
-
-
Maks. tillatt kuletrykk
76
-
-

136

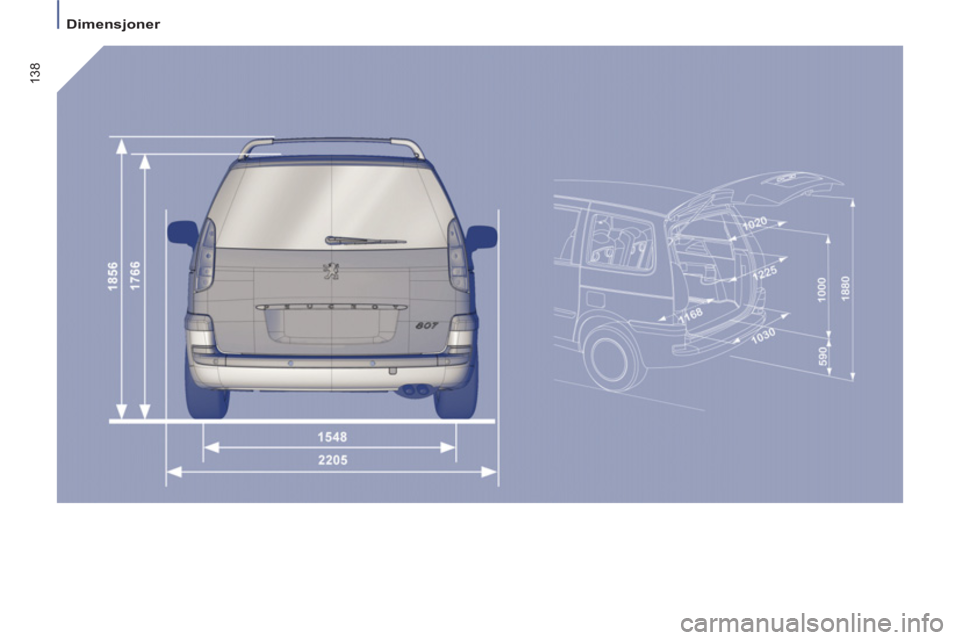

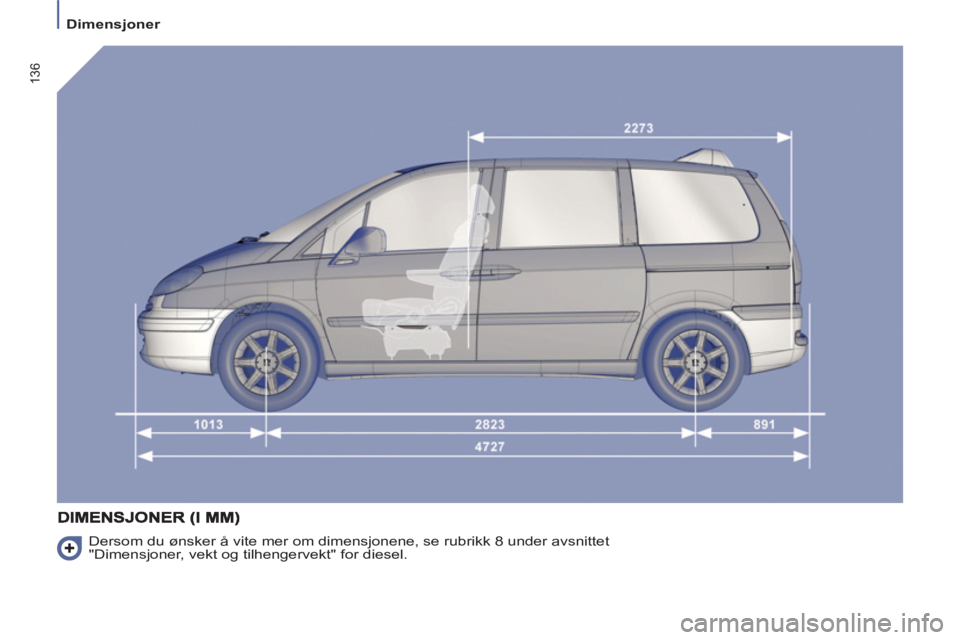

Dimensjoner

Dersom du ønsker å vite mer om dimensjonene, se rubrikk 8 under avsnittet
"Dimensjoner, vekt og tilhengervekt" for diesel.

137
8

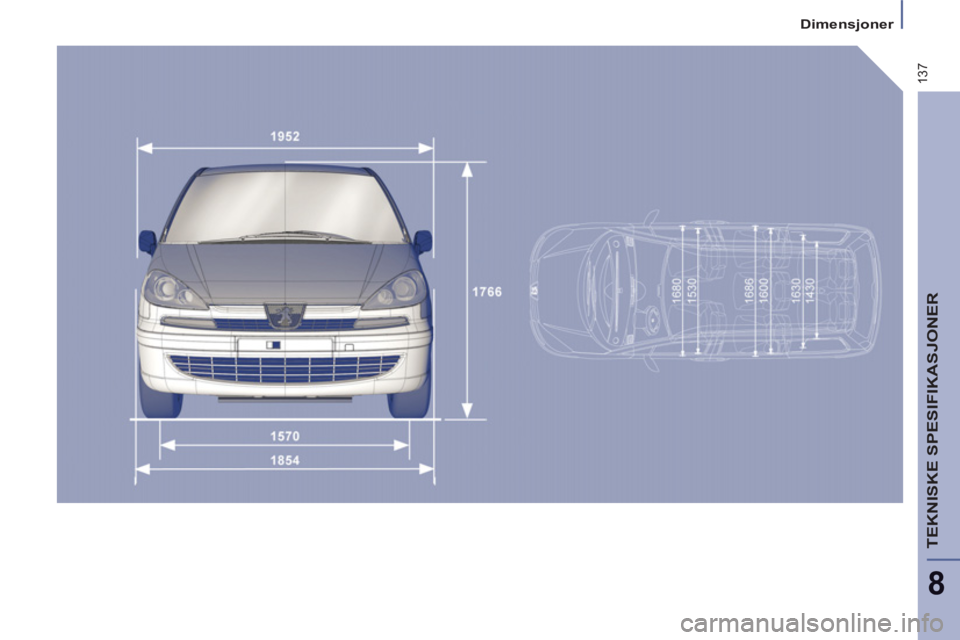

Dimensjoner
TEKNISKE SPESIFIKASJONER

138
Dimensjoner
