zapalování Peugeot Bipper 2011 Návod k obsluze (in Czech)

14
Seznámení s vozidlem

KONTROLA STAVU


Přístrojová deska
Panel s ovladači



A.
Při zapnutém zapalování ručička ukazuje
hladinu paliva v nádrži.
Po spuštění motoru zhasne kontrolka
minimální zásoby paliva. Pokud zůstane
rozsvícená, znamená to, že hladina
v nádrži klesla na minimum.

B.
Při zapnutém zapalování ručička indikuje
teplotu chladicí kapaliny.
Po spuštění motoru zhasne výstražná
kontrolka teploty chladicí kapaliny.

C.
Při zapnutí zapalování se rozsvítí kontrolka
hladiny oleje a po chvíli zhasne.
Jestliže hladiny provozních náplní nejsou
správné, proveďte jejich doplnění.

A.
Inteligentní kontrola jízdní stopy.

117


1.
Při zapnutí zapalování se rozsvítí
oranžové a červené výstražné kontrolky.

2.
Po spuštění motoru musí tyto kontrolky
zhasnout.
Jestliže kontrolky zůstanou rozsvícené,
vyhledejte si pokyny v příslušné rubrice.


Kontrolky




29
nebo
Protiprokluzový systém.

115

B.
Stop & Start.

55

C.
Výstražná světla.

113

D.

Odmrazování zadního okna a zpětných zrcátek.

102

E.
Zamykání/odemykání nákladového
prostoru (lehká dodávka).

39





22

17
SEZNÁMENÍ S VOZIDLE
M
Seznámení s vozidlem

Přechod motoru do režimu STOP


Stop & Start



- vozidla s manuální převodovkou,
po
sešlápnutí spojkového pedálu,

- vozidla s automatizovanou manuální
převodovkou,



●
po uvolnění brzdového pedálu s řadicí
pákou v poloze A
nebo M
,

●
nebo s uvolněným brzdovým pedálem
a řadicí pákou v polohy N
po přesunutí
páky do polohy A
nebo M
,

●
nebo po zařazení zpětného chodu.

Přechod motoru do režimu START

ÚSPORNÝ REŽIM


Deaktivace/aktivace


- u manuální převodovky,
u zastaveného
vozidla přesuňte páku do neutrálu
a uvolněte spojkový pedál,

- automatizovaná manuální převodovka,

u zastaveného vozidla držte sešlápnutý
brzdový pedál nebo přesuňte páku do
polohy N
.
V jakémkoliv okamžiku můžete systém
deaktivovat stisknutím ovladače „

S - OFF
“;
rozsvítí se kontrolka tlačítka doprovázená
hlášením na displeji sdruženého přístroje.
Systém se aktivuje po každém nastartování
pomocí klíče. V některých zvláštních případech se může
režim START spustit automaticky; kontrolka „S“

po několik sekund bliká a poté zhasne.
Před tankováním, vystoupením nebo
před jakýmkoliv zásahem pod kapotou
vždy vypněte zapalování. V některých zvláštních případech může
být funkce STOP nedostupná; na displeji
sdruženého přístroje se zobrazí hlášení
doprovázené několikavteřinovým blikáním
a poté zhasnutím kontrolky „S“
.



55



56




57

Kontrolka „S“
se rozsvítí na
sdruženém přístroji a motor se vypne: Kontrolka „S“
zhasne a motor se
spustí:
Aby bylo zabráněno opakovanému
vypínání při pomalé jízdě, je utomatické
zastavení motoru možné pouze po
překročení rychlosti 10 km/h.

22
Místo řidiče

KONTROLKY

Při každém startování: rozsvítí se řada kontrolek, které tak signalizují provedení vlastního testu systémem. Za okamžik zhasnou. Pokud je
motor v chodu: jestliže kontrolka zůstane svítit bez přerušování nebo bliká, signalizuje výstrahu. Tato první výstraha může být doprovázená
zvukovým signálem a hlášením na displeji. „Dbejte na tyto výstrahy.“

Kontrolka

je
signalizuje
Řešení - akce
Servis dočasně rozsvícená. malé závady. Obraťte se na servis sítě PEUGEOT nebo na
jiný odborný servis.
rozsvícená, doprovázená
hlášením na displeji. vážné závady. Zaznamenejte výstražné hlášení a obraťte se na
servis sítě PEUGEOT nebo na jiný odborný servis.
Parkovací brzda
Hladina brzdové
kapaliny rozsvícená. zatažená nebo nedostatečně
povolená ruční brzda. Při povolení páky ruční brzdy kontrolka zhasne.
rozsvícená. nedostatečná hladina
brzdové kapaliny. Doplňte kapalinu doporučenou sítí PEUGEOT.
stále rozsvícená, i když
je hladina správná.

Je nutno zastavit, zaparkovat, vypnout zapalování a obrátit
se na servis sítě PEUGEOT nebo na jiný odborný servis.

Minimální hladina
motorového oleje rozsvícená. nedostatečná hladina
oleje v motoru. Ověřte hladinu oleje motoru a obraťte se na servis
sítě PEUGEOT nebo na jiný odborný servis.
stále rozsvícená, i když
je hladina správná.


Je nutno zastavit, zaparkovat, vypnout zapalování a obrátit se
na servis
sítě PEUGEOT nebo na jiný odborný servis.

Teplota chladicí
kapaliny rozsvícená a ručička
je v červené zóně. abnormální zvýšení
teploty. Zaparkujte a vypněte zapalování, nechte
ochladnout okruh. Pohledem ověřte hladinu.
na H v červené zóně. abnormální zvýšení
teploty chladicí kapaliny. Rubrika 7, část „Hladina náplní“.
Obraťte se na servis sítě PEUGEOT nebo na
jiný odborný servis.

24
Místo řidiče


Kontrolka

je
signalizuje
Řešení - akce
Čelní airbag
Boční airbag bliká nebo zůstává
svítit. závadu airbagu.

Nechte urychleně provést kontrolu v servisu sítě PEUGEOT nebo
v jiném odborném servisu. Rubrika 5, část „Nafukovací vaky“.

Neutralizace čelního
airbagu spolujezdce rozsvícená.
záměrnou neutralizaci tohoto airbagu
z důvodu přítomnosti dětské sedačky
namontované zády ke směru jízdy.
Konfigurace se provádí přes nabídku MENU
palubního počítače. Rubrika 3, část „Menu“.
ABS zůstává rozsvícená. závadu systému. U vozidla nadále funguje klasický brzdový systém bez
posilovače. Doporučujeme však zastavit a obrátit se
na servis sítě PEUGEOT nebo na jiný odborný servis.

rozsvícená společně s
kontrolkou parkovací brzdy. poruchu elektronického
rozdělovače brzdného tlaku.
J e třeba okamžitě zastavit, zaparkovat,
vypnout zapalování a obrátit se na servis sítě

PEUGEOT nebo na jiný odborný servis.
Systém kontroly jízdní
stopy ESP bliká několik vteřin. spuštění systému ESP. Inervence systému pro udržení vozidla ve
správné jízdní stopě.
rozsvícená společně
s jontrolkou „ASR OFF“

a hlášením na displeji. poruchu systému ESP. Obraťte se servis sítě PEUGEOT nebo na jiný
odborný servis.
rozsvícená s hlášením
na displeji. poruchu systému ASR/
MSR. Obraťte se na servis sítě PEUGEOT nebo na
jiný odborný servis.
rozsvícená. poruchu systému Inteligentní
kontroly jízdní stopy. Obraťte se na servis sítě PEUGEOT nebo na
jiný odborný servis.
Asistence při rozjezdu
do svahu rozsvícená. poruchu asistence při
rozjezdu do svahu. Obraťte se na servis sítě PEUGEOT nebo na
jiný odborný servis.
Přední brzdové
destičky rozsvícená.

opotřebení brzdových
destiček. Nechte destičky vyměnit v servisu sítě
PEUGEOT nebo v jiném odborném servisu.

30
Místo řidiče

UKAZATEL ÚDRŽBY
KONTROLKA MOTOROVÉHO OLEJE
REO
STAT OSVĚTLENÍ

Reostat je aktivní, když jsou rozsvícená
obrysová světla. Seznam jednotlivých kontrol je
specifikovaný v sešitu údržby, který jste
obdrželi zároveň s vozidlem.
Několik sekund po zobrazení údaje
ukazatele údržby se displej vrátí na
zobrazování běžných funkcí.
Pro nastavení jasu osvětlení
přístrojové desky a panelu
autorádia použijte tyto ovladače.
Ukazatel na přístrojové desce informuje
o lhůtě příští prohlídky vozidla, která má
být provedena v souladu s plánem údržby,
stanoveným výrobcem a uvedeným v sešitu
údržby. Tato informace je indikována
v závislosti na počtu kilometrů ujetých od
poslední prohlídky.
Nedostatečný tlak oleje

Opotřebení oleje (pouze motor 1,3 HDi 75 k) Kontrolka se rozsvítí, doprovázená
hlášením na displeji přístrojové
desky, jakmile systém detekuje nízký tlak
oleje.
Pokud systém detekoval opotřebení
oleje, kontrolka bliká a je
doprovázená hlášením na displeji přístrojové
desky. Blikání kontrolky není považováno
za poruchu vozidla. Je to varovné hlášení
informující řidiče o nutnosti provedení
údržby vozidla v co nejbližším termínu.
Pokud není provedena údržba
vozidla a je dosaženo druhé úrovně
znečistění, rozsvítí se kontrolka
systému pro omezování emisí a otáčky motoru
jsou omezeny na 3 000 ot/min.
Pokud ani poté není provedena údržba vozidla
a je dosaženo třetího stupně znečistění, jsou
otáčky omezeny na 1 500 ot/min, aby nedošlo
k poškození motoru nebo jiných prvků
. Pro zabránění poškození motoru se
doporučuje provést údržbu vozidla již
při blikání kontrolky motorového oleje.


Okamžitě zastavte, vypněte zapalování
vozidla a obraťte se na servis sítě
PEUGEOT nebo na jiný odborný servis.

34


Otevírání

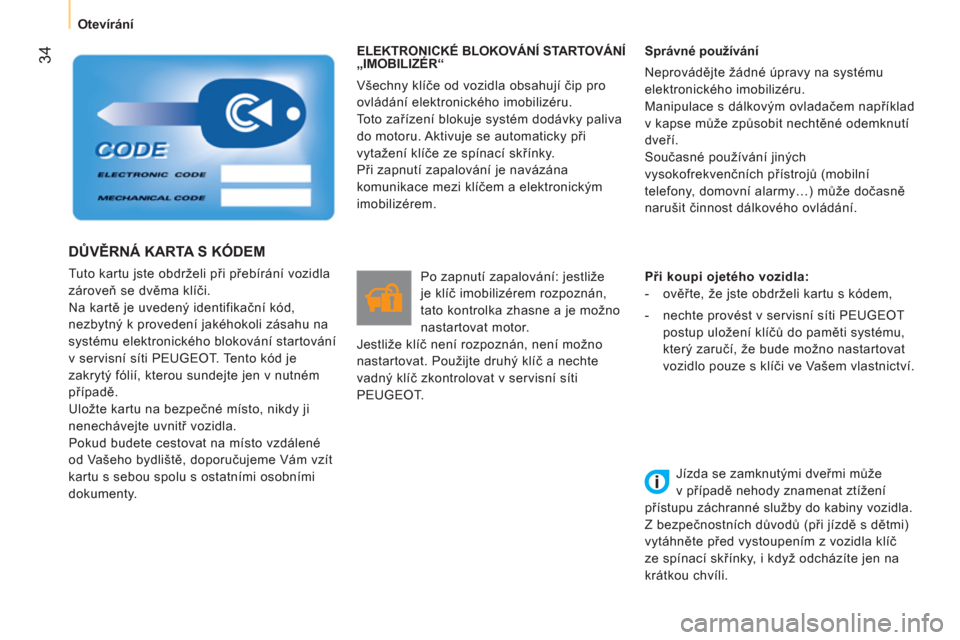

ELEKTRONICKÉ BLOKOVÁNÍ STARTOVÁNÍ
„IMOBILIZÉR“
Všechny klíče od vozidla obsahují čip pro
ovládání elektronického imobilizéru.
Toto zařízení blokuje systém dodávky paliva
do motoru. Aktivuje se automaticky při
vytažení klíče ze spínací skřínky.
Při zapnutí zapalování je navázána
komunikace mezi klíčem a elektronickým
imobilizérem.
Po zapnutí zapalování: jestliže
je klíč imobilizérem rozpoznán,
tato kontrolka zhasne a je možno
nastartovat motor.
Jestliže klíč není rozpoznán, není možno
nastartovat. Použijte druhý klíč a nechte
vadný klíč zkontrolovat v servisní síti
PEUGEOT.
Správné používání
Neprovádějte žádné úpravy na systému
elektronického imobilizéru.
Manipulace s dálkovým ovladačem například
v kapse může způsobit nechtěné odemknutí
dveří.
Současné používání jiných
vysokofrekvenčních přístrojů (mobilní
telefony, domovní alarmy…) může dočasně
narušit činnost dálkového ovládání.

Při koupi ojetého vozidla:


- ov
ěřte, že jste obdrželi kartu s kódem,

- nechte provést v servisní síti PEUGEOT
postup uložení klíčů do paměti systému,
který zaručí, že bude možno nastartovat
vozidlo pouze s klíči ve Vašem vlastnictví.





DŮVĚRNÁ KARTA S KÓDEM

Tuto kartu jste obdrželi při přebírání vozidla
zároveň se dvěma klíči.
Na kartě je uvedený identifikační kód,
nezbytný k provedení jakéhokoli zásahu na
systému elektronického blokování startování
v servisní síti PEUGEOT. Tento kód je
zakrytý fólií, kterou sundejte jen v nutném
případě.
Uložte kartu na bezpečné místo, nikdy ji
nenechávejte uvnitř vozidla.
Pokud budete cestovat na místo vzdálené
od Vašeho bydliště, doporučujeme Vám vzít
kartu s sebou spolu s ostatními osobními
dokumenty.

Jízda se zamknutými dveřmi může
v případě nehody znamenat ztížení
přístupu záchranné služby do kabiny vozidla.
Z bezpečnostních důvodů (při jízdě s dětmi)
vytáhněte před vystoupením z vozidla klíč
ze spínací skřínky, i když odcházíte jen na
krátkou chvíli.

40


Otevírání

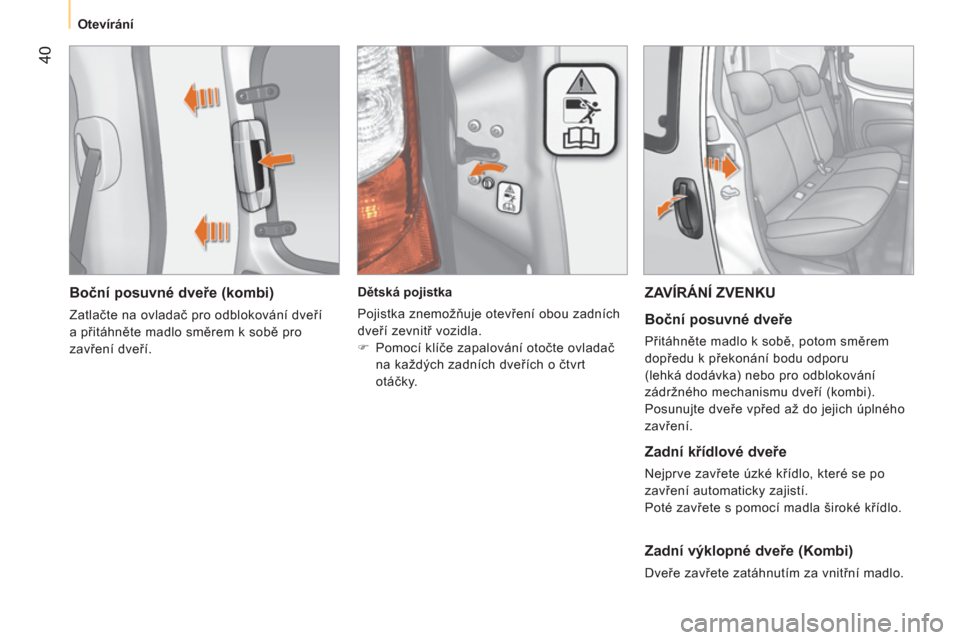

Boční posuvné dveře (kombi)

Zatlačte na ovladač pro odblokování dveří
a přitáhněte madlo směrem k sobě pro
zavření dveří.

Dětská pojistka
Pojistka znemožňuje otevření obou zadních
dveří zevnitř vozidla.


)
Pomocí klíče zapalování otočte ovladač
na každých zadních dveřích o čtvrt
otáčky.



ZAVÍRÁNÍ ZVENKU

Boční posuvné dveře

Přitáhněte madlo k sobě, potom směrem
dopředu k překonání bodu odporu
(lehká dodávka) nebo pro odblokování
zádržného mechanismu dveří (kombi).
Posunujte dveře vpřed až do jejich úplného
zavření.


Zadní křídlové dveře

Nejprve zavřete úzké křídlo, které se po
zavření automaticky zajistí.
Poté zavřete s pomocí madla široké křídlo.


Zadní výklopné dveře (Kombi)

Dveře zavřete zatáhnutím za vnitřní madlo.

41
1
PŘIPRAVENI K JÍZD
Ě

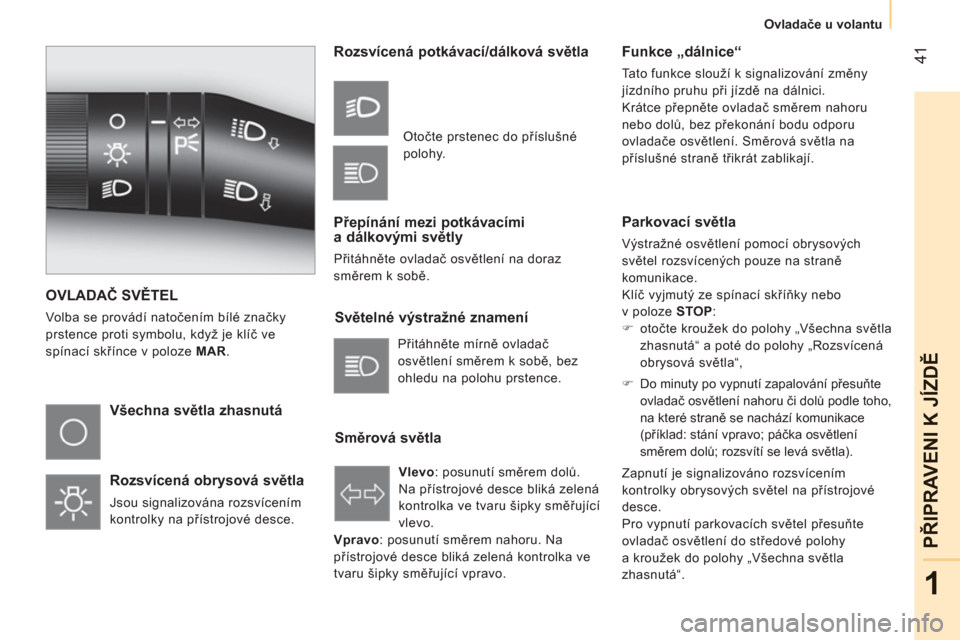

Ovladače u volantu
OVLADAČ SVĚTEL

Volba se provádí natočením bílé značky
prstence proti symbolu, když je klíč ve
spínací skřínce v poloze MAR.


Všechna světla zhasnutá

Rozsvícená obrysová světla

Jsou signalizována rozsvícením
kontrolky na přístrojové desce.


Rozsvícená potkávací/dálková světla

Přepínání mezi potkávacími
a dálkovými světly

Přitáhněte ovladač osvětlení na doraz
směrem k sobě.


Světelné výstražné znamení

Směrová světla
Funkce „dálnice“

Tato funkce slouží k signalizování změny
jízdního pruhu při jízdě na dálnici.
Krátce přepněte ovladač směrem nahoru
nebo dolů, bez překonání bodu odporu
ovladače osvětlení. Směrová světla na
příslušné straně třikrát zablikají.
Přitáhněte mírně ovladač
osvětlení směrem k sobě, bez
ohledu na polohu prstence.
Vlevo: posunutí směrem dolů.
Na přístrojové desce bliká zelená
kontrolka ve tvaru šipky směřující
vlevo.
Vpravo: posunutí směrem nahoru. Na
přístrojové desce bliká zelená kontrolka ve
tvaru šipky směřující vpravo. Otočte prstenec do příslušné
polohy.



















Parkovací světla

Výstražné osvětlení pomocí obrysových
světel rozsvícených pouze na straně
komunikace.
Klíč vyjmutý ze spínací skříňky nebo
v poloze STOP
:


)
otočte kroužek do polohy „Všechna světla
zhasnutá“ a poté do polohy „Rozsvícená
obrysová světla“,

)
Do minuty po vypnutí zapalování přesuňte
ovladač osvětlení nahoru či dolů podle toho,
na které straně se nachází komunikace
(příklad: stání vpravo; páčka osvětlení
směrem dolů; rozsvítí se levá světla).
Zapnutí je signalizováno rozsvícením
kontrolky obrysových světel na přístrojové
desce.
Pro vypnutí parkovacích světel přesuňte
ovladač osvětlení do středové polohy
a kroužek do polohy „Všechna světla
zhasnutá“.

42


Ovladače u volantu


Svazek světelných paprsků světlometů
V závislosti na zatížení vozidla je
doporučeno upravit výšku světelného kuželu
světlometů.
Tato funkce je přístupná pouze v poloze
dálkových a potkávacích světel.
Opakovanými stisky těchto
ovladačů, umístěných na palubní
desce, je možno seřídit skon
světlometů.


Světlomety do mlhy

Ovladače se nacházejí na panelu palubní
desky.


Přední a zadní světla do mlhy

Světla do mlhy musí být používána
pouze při jízdě v mlze nebo při
sněhových srážkách.
Za jasného počasí, při dešti, ve dne, stejně
jako v noci, rozsvícená světla do mlhy
oslňují a jejich použití je zakázáno.
Neopomeňte je vypnout, jakmile jich již není
zapotřebí.


Doprovodné osvětlení

Potkávací světla zůstanou po určitou dobu
svítit po vypnutí zapalování vozidla pro
usnadnění vystupování řidiče na málo
osvětleném místě. Osvětlují prostor před
vozidlem.

Aktivace
Když je klíč ve spínací skřínce v poloze
„STOP“ nebo je vyjmutý, přitáhněte do
2 minut po vypnutí motoru ovladač osvětlení
směrem k volantu.
Při každém přitažení ovladače je svícení
světel prodlouženo o 30 sekund, až do
maximální doby 210 sekund. Po uplynutí
této doby světla automaticky zhasnou.

Dezaktivace
Přidržte ovladač osvětlení přitažený směrem
k volanwtu po dobu delší než 2 sekundy. Přední světla do mlhy fungují
pouze se zapnutými obrysovými
nebo potkávacími světly.
Zadní světla do mlhy fungují
pouze se zapnutými potkávacími
světly.
Pro zapnutí světel stiskně
te jeden z těchto
ovladačů. Při prvním přitažení ovladače se
rozsvítí kontrolka, doprovázená
hlášením na displeji. Kontrolka
zůstane svítit až do automatické
dezaktivace funkce. Kontrolka na displeji signalizuje
zvolenou polohu seřízení
(0, 1, 2, 3).

45
1
PŘIPRAVENI K JÍZD
Ě

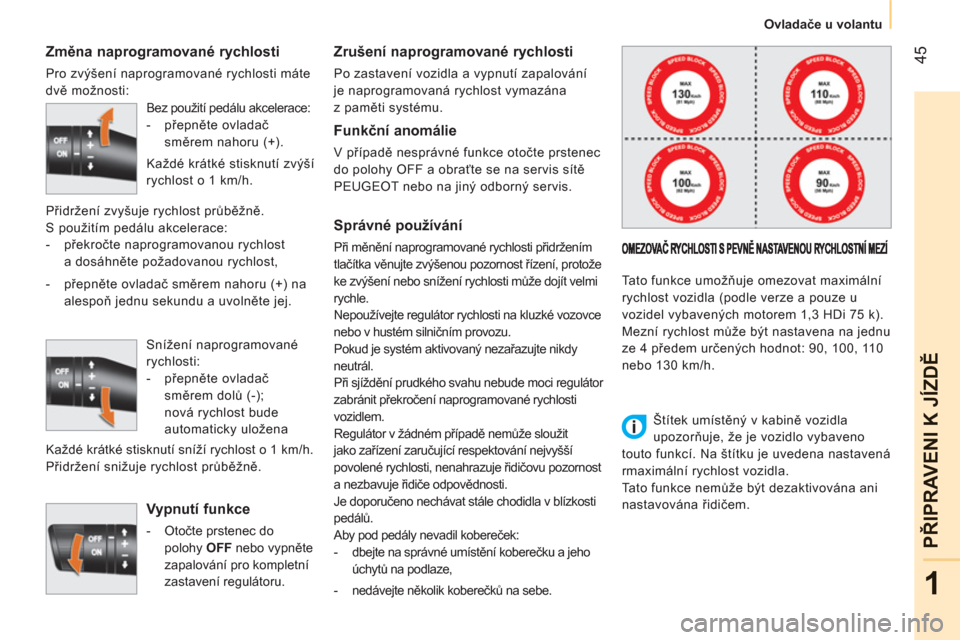

Ovladače u volantu


Změna naprogramované rychlosti

Pro zvýšení naprogramované rychlosti máte
dvě možnosti:


Vypnutí funkce



- Otočte prstenec do
polohy OFF
nebo vypněte
zapalování pro kompletní
zastavení regulátoru.



Zrušení naprogramované rychlosti

Po zastavení vozidla a vypnutí zapalování
je naprogramovaná rychlost vymazána
z paměti systému.


Funkční anomálie

V případě nesprávné funkce otočte prstenec
do polohy OFF a obraťte se na servis sítě
PEUGEOT nebo na jiný odborný servis.


Správné používání

Při měnění naprogramované rychlosti přidržením
tlačítka věnujte zvýšenou pozornost řízení, protože
ke zvýšení nebo snížení rychlosti může dojít velmi
rychle.
Nepoužívejte regulátor rychlosti na kluzké vozovce
nebo v hustém silničním provozu.
Pokud je systém aktivovaný nezařazujte nikdy
neutrál.
Při sjíždění prudkého svahu nebude moci regulátor
zabránit překročení naprogramované rychlosti
vozidlem.
Regulátor v žádném případě nemůže sloužit
jako zařízení zaručující respektování nejvyšší
povolené rychlosti, nenahrazuje řidičovu pozornost
a nezbavuje řidiče odpovědnosti.
Je doporučeno nechávat stále chodidla v blízkosti
pedálů.
Aby pod pedály nevadil kobereček:


- dbejte na správné umístění koberečku a jeho
úchytů na podlaze,

- nedávejte několik koberečků na sebe.
Bez použití pedálu akcelerace:


- př
epněte ovladač
směrem nahoru (+).
Každé krátké stisknutí zvýší
rychlost o 1 km/h.

- přepněte ovladač směrem nahoru (+) na
alespoň jednu sekundu a uvolněte jej.
Snížení naprogramované
rychlosti:


- přepněte ovladač
směrem dolů (-);
nová rychlost bude
automaticky uložena
Každé krátké stisknutí sníží rychlost o 1 km/h.
Přidržení snižuje rychlost průběžně. Přidržení zvyšuje rychlost průběžně.
S použitím pedálu akcelerace:


- překročte naprogramovanou rychlost
a dosáhněte požadovanou rychlost,

Tato funkce umožňuje omezovat maximální
rychlost vozidla (podle verze a pouze u
vozidel vybavených motorem 1,3 HDi 75 k).
Mezní rychlost může být nastavena na jednu
ze 4 předem určených hodnot: 90, 100, 110
nebo 130 km/h.
Štítek umístěný v kabině vozidla
upozorňuje, že je vozidlo vybaveno
touto funkcí. Na štítku je uvedena nastavená
rmaximální rychlost vozidla.
Tato funkce nemůže být dezaktivována ani
nastavována řidičem.
