Peugeot Bipper 2014 Manual del propietario (in Spanish)

149
7
AYUDA RÁPIDA


Cadenas para nieve







CADENAS PARA NIEVE


En invierno, las cadenas para nieve mejoran
la tracción y el comportamiento del vehículo
en la frenada.

Las cadenas para nieve se deben
montar en las ruedas motrices. No
deben montarse en las ruedas de repuesto
de tipo galleta.

Tenga en cuenta la reglamentación
nacional específica sobre el uso de
cadenas para nieve y la velocidad máxima
autorizada.
Consejos de instalación


)
Si debe instalar las cadenas durante
el trayecto, detenga el vehículo en una
superficie plana, al lado del arcén de la
vía.

)
Tense el freno de estacionamiento, y
si es necesario, coloque calas bajo las
ruedas para evitar que el vehículo se
desplace.

)
Coloque las cadenas siguiendo las
instrucciones dadas por el fabricante.

)
Arranque sin brusquedad y realice
una prueba circulando sin superar la
velocidad de 50 km/h.

)
Detenga el vehículo y compruebe si las
cadenas están correctamente tensadas.


Evite circular por carreteras sin
nieve con las cadenas para nieve
instaladas, ya que ello podría dañar los
neumáticos del vehículo y la calzada. Se
recomienda practicar el montaje de las
cadenas antes de utilizarlas, en suelo plano
y seco. Si el vehículo va equipado con
llantas de aleación de aluminio, compruebe
que ninguna parte de las cadenas o las
fijaciones está en contacto con la llanta.


Utilice únicamente cadenas para nieve
diseñadas para el tipo de ruedas que
equipan su vehículo:
Para más información relativa a las cadenas
para nieve, consulte en la red PEUGEOT o
con un taller cualificado.

Dimensiones de
los neumáticos de
origen
Tamaño de eslabón
máximo

175/70 R14

9 mm

185/65 R15

150



Cambiar una lámpara



Faros delanteros

Abra el capó motor. Para acceder a las
lámparas y bombillas, pase la mano por
detrás del faro.
Retire las tapas de protección para acceder
a las bombillas.
Efectúe las operaciones en sentido inverso
para colocar las lámparas o bombillas.
CAMBIO DE UNA LÁMPARA


Tipos de bombillas o lámparas

Existen diferentes tipos de bombillas
instaladas en el vehículo.
Para retirarlas:


1.
Tipo A
Bombilla totalmente de cristal: tire
suavemente, ya que está montada a
presión.

2.
Tipo B
Bombilla con bayoneta: presione la
bombilla y retírela girándola en sentido
contrario a las agujas del reloj.

3.
Tipo C
Bombilla cilíndrica: separe los contactos.

4.
Tipo D - E
Lámpara halógena: suelte el resorte de
bloqueo de su emplazamiento.

Lavado a alta presión
Si utiliza este tipo de lavado sobre manchas
persistentes, no insista en los faros,
los pilotos traseros o su contorno para
evitar deteriorar su barniz y su junta de
estanqueidad.

151
7
AYUDA RÁPIDA



Cambiar una lámpara


1 - Luz de cruce

Tipo D

,
H4 - 55W


- Quite la tapa girándola en sentido
contrario a las agujas del reloj.

- Desconecte el conector eléctrico.

- Suelte el resorte de bloqueo presionando
las dos pinzas.

- Sustituya la lámpara asegurándose de
que la parte metálica corresponda con
las ranuras existentes en el faro.


2 - Luz de posición

Tipo A

,
W5W - 5W


- Quite la tapa girándola en sentido
contrario a las agujas del reloj.

- Tire del portalámparas para acceder a la
lámpara.

- Sustituya la lámpara.

3 - Luz de carretera

Tipo D
,
H4 - 55W


- Quite la tapa girándola en sentido
contrario a las agujas del reloj.

- Desconecte el conector eléctrico.

- Suelte el resorte de bloqueo presionando
las dos pinzas.

- Retire el portalámparas.

- Sustituya la lámpara asegurándose de
que la parte metálica corresponda con la
ranura existente en el faro.

4 - Indicadores de dirección

Tipo B,
PY21W - 21W ámbar


- Gire el portalámparas un cuarto de vuelta
en sentido contrario a las agujas del
reloj.

- Quite el portalámparas presionándolo
ligeramente y girándolo en sentido
contrario a las agujas del reloj.

- Sustituya la lámpara.
En caso de dificultad, consulte con la red
PEUGEOT o con un taller cualificado.

Al terminar cada operación, compruebe
que las luces funcionan correctamente.

5 - Faros antiniebla

Tipo E,
H1 - 55W
Consulte con la Red PEUGEOT o con
un taller cualificado. Al terminar cada
operación, compruebe que las luces
funcionan correctamente.

152



Cambiar una lámpara



Luces de techo delanteras/traseras


Tipo C

,
12 V 10W - 10W


- Suelte la luz de techo con un
destornillador.

- Retire la tapa para acceder a la lámpara.

- Sustituya la lámpara separando los dos
contactos.

- Asegúrese de que las lámparas nuevas
estén bien bloqueadas entre los dos
contactos.

- Cierre la tapa de protección.

- Fije la luz de techo en su emplazamiento
y asegúrese de que esté bien bloqueada.



Repetidor lateral de indicador de
dirección

Tipo A

,
WY5W - 5W ámbar


- Empuje el repetidor hacia atrás y
suéltelo.

- Sujete el conector y gire el portalámparas
un cuarto de vuelta hacia la izquierda.

- Gire la lámpara un cuarto de vuelta hacia
la izquierda.

- Tire de la lámpara y sustitúyala.

- Para el montaje, introduzca el repetidor
hacia atrás y después desplácelo hacia
adelante.

153
7
AYUDA RÁPIDA



Cambiar una lámpara



Luces traseras



- Identifique la lámpara que falla y a
continuación abra las puertas traseras.

- Desenrosque los dos tornillos con el
destornillador suministrado situado
en el estuche (detrás del asiento del
conductor) y extraiga el portalámparas.

- Saque el piloto.

- Desconecte el conector eléctrico.

- Retire el soporte separando las
lengüetas.

- Sustituya la lámpara.


Luces de matrícula


Tipo A, C5W - 5W


- Suelte la tapa transparente con el
destornillador suministrado situado
en el estuche (detrás del asiento del
conductor) y extraiga el portalámparas.

- Sustituya la lámpara separando los dos
contactos.

- Asegúrese de que las lámparas nuevas
están bien bloqueadas entre los dos
contactos.

- Vuelva a colocar la tapa de plástico
transparente y presione.
Para más información sobre las lámparas,
remítase a la tabla "Tipos de bombillas o de
lámparas".




1. Luces de freno
Tipo B, P21W - 21W

2. Indicadores de dirección
Tipo B ,
PY 21 W - 21W ámbar

3. Luces de marcha atrás
Tipo B, P21W - 21W

4. Luces de posición/Luces antiniebla
Tipo B, P4/21W - 4 W/21W

En las puertas batientes traseras
En el portón trasero

154



Cambiar una lámpara

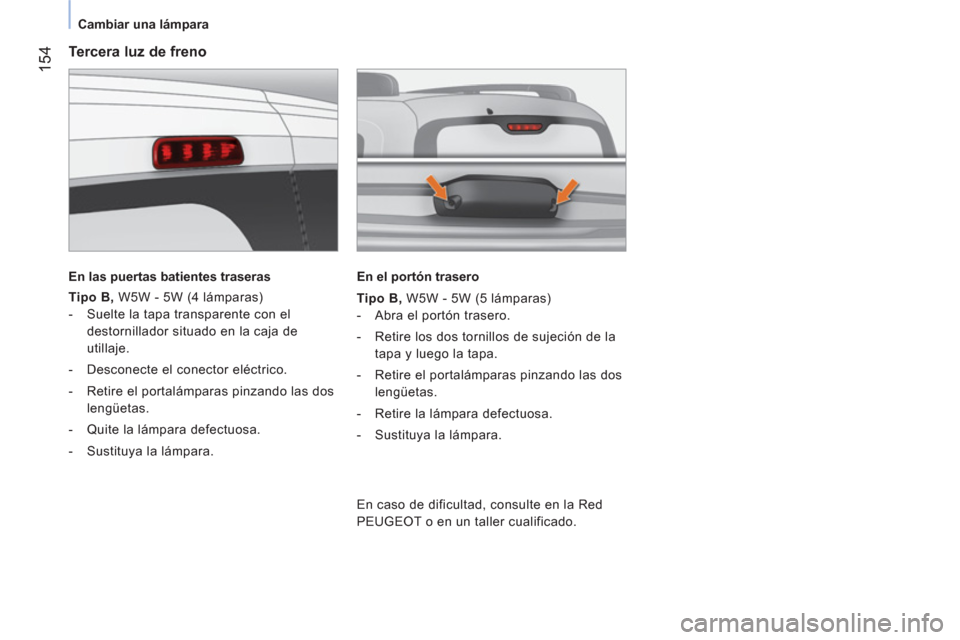

Tercera luz de freno


En las puertas batientes traseras


Tipo B

,
W5W - 5W (4 lámparas)


- Suelte la tapa transparente con el
destornillador situado en la caja de
utillaje.

- Desconecte el conector eléctrico.

- Retire el portalámparas pinzando las dos
lengüetas.

- Quite la lámpara defectuosa.

- Sustituya la lámpara.

En el portón trasero

Tipo B,
W5W - 5W (5 lámparas)


- Abra el portón trasero.

- Retire los dos tornillos de sujeción de la
tapa y luego la tapa.

- Retire el portalámparas pinzando las dos
lengüetas.

- Retire la lámpara defectuosa.

- Sustituya la lámpara.


En caso de dificultad, consulte en la Red
PEUGEOT o en un taller cualificado.

155
7
AYUDA RÁPIDA

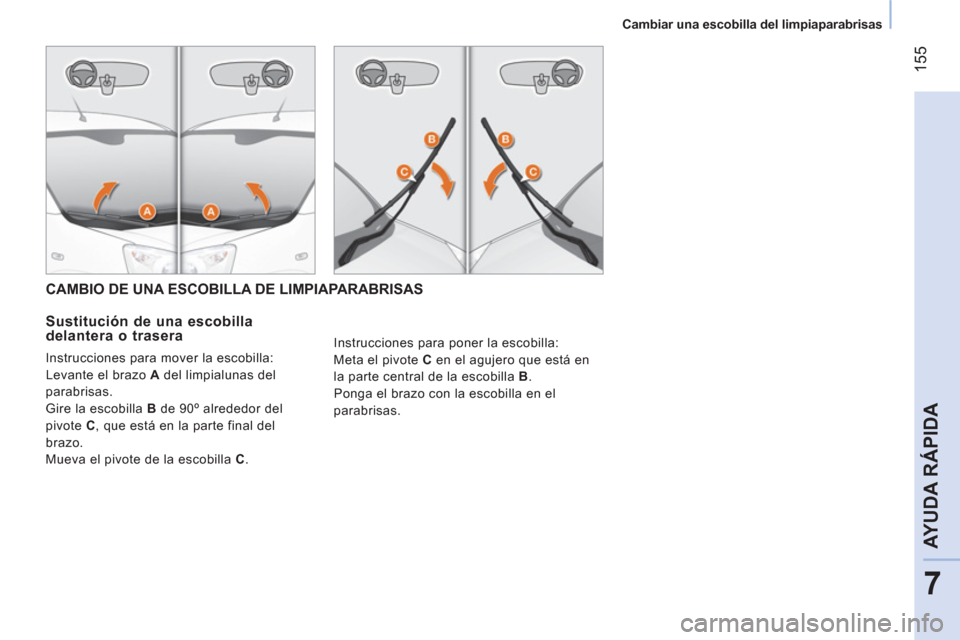

Cambiar una escobilla del limpiaparabrisas




CAMBIO DE UNA ESCOBILLA DE LIMPIAPARABRISAS

Sustitución de una escobilla
delantera o trasera
Instrucciones para mover la escobilla:
Levante el brazo A del limpialunas del
parabrisas.
Gire la escobilla B de 90º alrededor del
pivote C , que está en la parte final del
brazo.
Mueva el pivote de la escobilla C . Instrucciones para poner la escobilla:
Meta el pivote C en el agujero que está en
la parte central de la escobilla B .
Ponga el brazo con la escobilla en el
parabrisas.

156



Cambiar un fusible

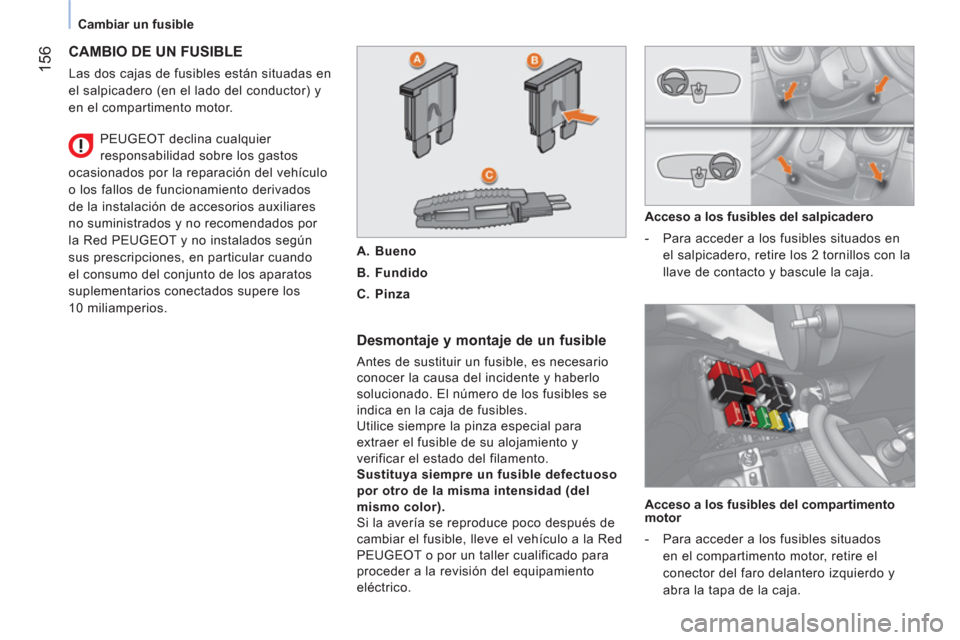

CAMBIO DE UN FUSIBLE

Las dos cajas de fusibles están situadas en
el salpicadero (en el lado del conductor) y
en el compartimento motor.

Desmontaje y montaje de un fusible

Antes de sustituir un fusible, es necesario
conocer la causa del incidente y haberlo
solucionado. El número de los fusibles se
indica en la caja de fusibles.
Utilice siempre la pinza especial para
extraer el fusible de su alojamiento y
verificar el estado del filamento.

Sustituya siempre un fusible defectuoso
por otro de la misma intensidad (del
mismo color).
Si la avería se reproduce poco después de
cambiar el fusible, lleve el vehículo a la Red
PEUGEOT o por un taller cualificado para
proceder a la revisión del equipamiento
eléctrico.
Acceso a los fusibles del salpicadero


- Para acceder a los fusibles situados en
el salpicadero, retire los 2 tornillos con la
llave de contacto y bascule la caja.
PEUGEOT declina cualquier
responsabilidad sobre los gastos
ocasionados por la reparación del vehículo
o los fallos de funcionamiento derivados
de la instalación de accesorios auxiliares
no suministrados y no recomendados por
la Red PEUGEOT y no instalados según
sus prescripciones, en particular cuando
el consumo del conjunto de los aparatos
suplementarios conectados supere los
10 miliamperios.

A.
Bueno

B.
Fundido

C.
Pinza


Acceso a los fusibles del compartimento
motor


- Para acceder a los fusibles situados
en el compartimento motor, retire el
conector del faro delantero izquierdo y
abra la tapa de la caja.

157
7
AYUDA RÁPIDA



Cambiar un fusible

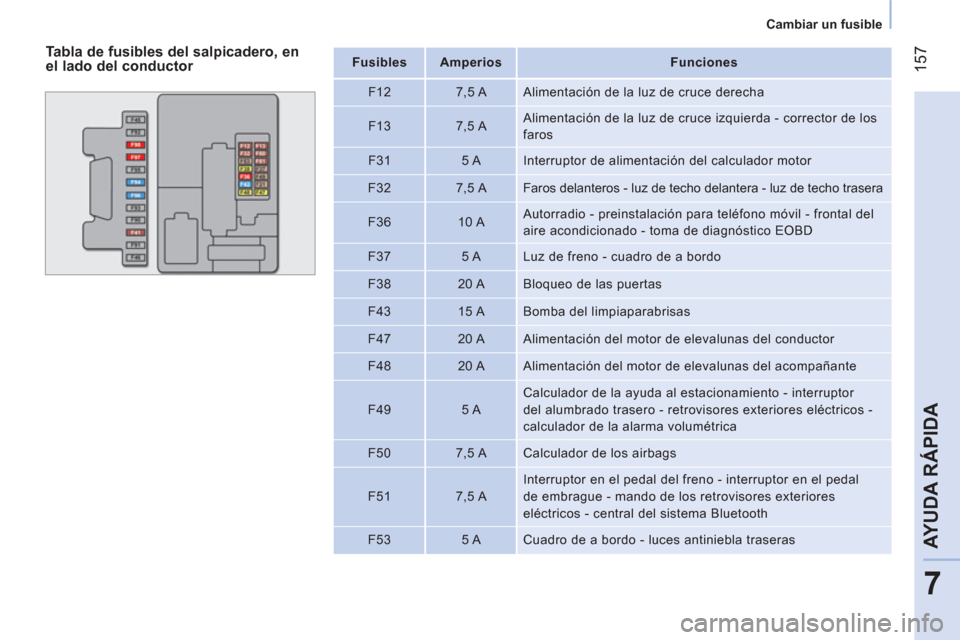

Tabla de fusibles del salpicadero, en
el lado del conductor

Fusibles


Amperios


Funciones


F12
7,5 A Alimentación de la luz de cruce derecha

F13
7,5 A Alimentación de la luz de cruce izquierda - corrector de los
faros

F31
5 A Interruptor de alimentación del calculador motor

F32
7,5 A Faros delanteros - luz de techo delantera - luz de techo trasera

F36
10 A Autorradio - preinstalación para teléfono móvil - frontal del
aire acondicionado - toma de diagnóstico EOBD

F37
5 A Luz de freno - cuadro de a bordo

F38
20 A Bloqueo de las puertas

F43
15 A Bomba del limpiaparabrisas

F47
20 A Alimentación del motor de elevalunas del conductor

F48
20 A Alimentación del motor de elevalunas del acompañante

F49
5 A Calculador de la ayuda al estacionamiento - interruptor
del alumbrado trasero - retrovisores exteriores eléctricos -
calculador de la alarma volumétrica

F50
7,5 A Calculador de los airbags

F51
7,5 A Interruptor en el pedal del freno - interruptor en el pedal
de embrague - mando de los retrovisores exteriores
eléctricos - central del sistema Bluetooth

F53
5 A
Cuadro de a bordo - luces antiniebla traseras

158



Cambiar un fusible

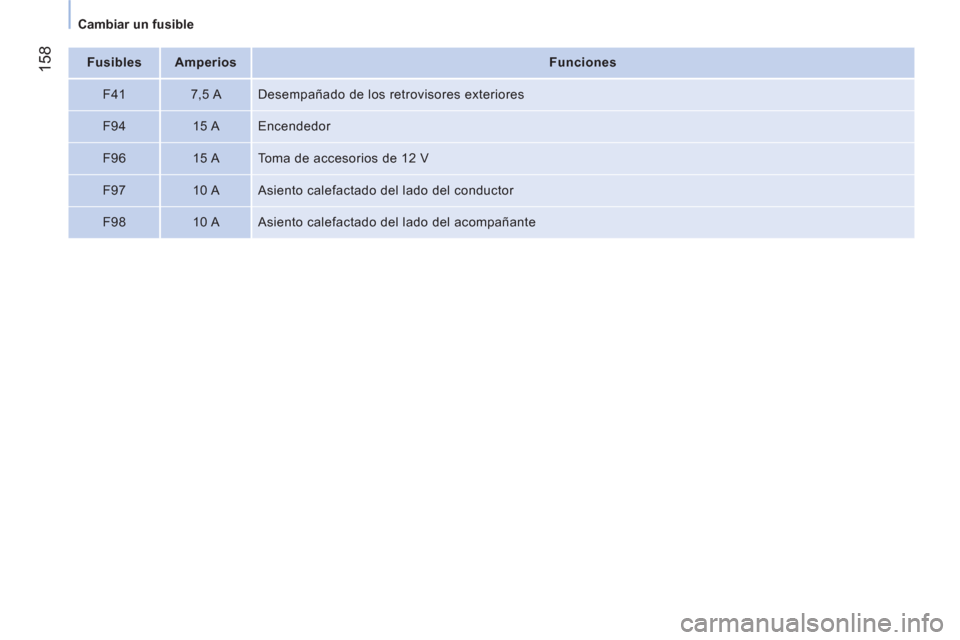

Fusibles


Amperios


Funciones


F41
7,5 A Desempañado de los retrovisores exteriores

F94
15 A Encendedor

F96
15 A Toma de accesorios de 12 V

F97
10 A Asiento calefactado del lado del conductor

F98
10 A Asiento calefactado del lado del acompañante
