Peugeot Bipper 2014 Manualul de utilizare (in Romanian)

149
7
ASISTENŢĂ RAPIDĂ



Lanţuri pentru zăpadă








LANŢURI PENTRU ZĂPA DĂ


În condiţii de iarnă, lanţurile pentru
zăpadă ameliorează tracţiunea cât şi
comportamentul vehiculului la frânare.

Lanţurile pentru zăpadă trebuie
montate pe roţile motrice. Acestea
nu pot fi montate pe roata de rezervă de
tip "disc".

Ţineţi cont de reglementările sprecifice
fiecărei ţări în ceea ce priveşte
utilizarea lanţurilor pentru zăpadă şi viteza
maximă autorizată.
Sfaturi de instalare



Dacă doriţi să montaţi lanţurile pe
parcursul unui drum, opriţi vehiculul pe o
suprafaţă plană, înafara carosabilului.


Trageţi frâna de staţionare şi asiguraţi
roţile cu o cal
ă pentru a evita o alunecare
a vehicului.


Montaţi lanţurile respectând instrucţiunile
furnizate de către producătorul acestora.


Porniţi lent şi rulaţi o perioadă de timp
fără a depăşi viteza de 50 km/h.


Opriţi vehiculul şi verificaţi dacă lanţurile
sunt corect poziţionate.


Evitaţi rularea pe drumuri dezăpezite,
pentru a nu deteriora anvelopele
vehiculului cât şi carosabilul. Este
recomandată montarea lanţurilor înainte
de plecare pe un loc drept şi uscat. Dacă
vehiculul dumneavoastră este echipat cu
jante din aluminiu, verificaţi ca nici o parte a
lanţului sau a fixărilor acestuia să nu intre în
contact cu janta.


Utilizaţi numai lanţurile pentru zăpadă
concepute pentru tipul de roţi cu care este
echipat vehiculul:
Pentru mai multe informaţii privind
lanţurile pentru zăpadă, consultaşi reţeaua
PEUGEOT sau un Service autorizat.

Dimensiunea
pneurilor originale
Dimensiune maxima
za de lant

175/70 R14

9 mm

185/65 R15

150



Schimbarea unui bec



LUMINI FAŢĂ

Deschideţi capota motorului. Pentru a avea
acces la lămpi şi becuri, treceţi mâna în
spatele blocului optic.
Îndepărtaţi capacele de protecţie pentru a
avea acces la becuri.
Efectuaţi operaţiunile în sens invers pentru a
pune la loc fiecare lampă sau bec.

SCHIMBAREA UNUI BEC


Tipuri de becuri sau lămpi

Diferite tipuri de becuri sunt instalate pe
vehiculul dumneavoastră.
Pentru a le demonta:


1.
Tip A
Bec în totalitate din sticlă: trageţi uşor
deoarece este montat prin apăsare.

2.
Tip B
Bec cu soclu: apăsaţi pe bec apoi rotiţi-l
în sens antiorar.

3.
Tip C
Bec cilindric: distanţaţi contactele.

4.
Tip D - E
Lampă cu halogen: degajaţi arcul de
blocare al suportului său.

Spalare cu jet de apa la inalta presiune
La spalarea cu jet de apa la inalta presiune
pentru indepartarea murdariei persistente,
nu insitati pe proiectoare, pe blocurile optice
si pe conturul lor, pentru a evita deteriorarea
lacului de protectie si a garniturilor de
etansare.

151
7
ASISTENŢĂ RAPIDĂ



Schimbarea unui bec


1 - Lumini de intalnire

Tip D,
H4 - 55W


- Îndepărtaţi capacul rotindu-l în sens
antiorar.

- Deconectaţi firele electrice.

- Degajaţi arcul de blocare apăsând pe
cele două cleme.

- Înlocuiţi lampa având grijă ca partea
metalică să corespundă cu canelurile
prezente pe far.


2 - Lumini de poziţie

Tip A,
W5W - 5W


- Îndepărtaţi capacul rotindu-l în sens
anti-orar.

- Trageţi de suportul becului pentru a avea
acces la lampă.

- Înlocuiţi becul.

3 - Lumini de drum

Tip D,
H4 - 55W


- Îndepărtaţi capacul rotindu-l în sens
invers acelor de ceas.

- Debranşaţi firele electrice.

- Degajaţi arcul de blocare apă
sând cele
două cleme.

- Îndepărtaţi suportul becului.

- Înlocuiţi lampa având grijă ca partea
metalică să corespundă cu canelurile
prezente pe far.

4 - Lumini semnalizatoare de direcţie

Tip B,
PY21W - 21W ambră


- Rotiţi suportul un sfert de tură, în sens
invers acelor de ceas.

- Desprindeţi becul apăsând lejer deasupra
şi rotind în sens invers acelor de ceas.

- Înlocuiţi becul.
În caz de dificultate, consultaţi PEUGEOT
sau un service autorizat.

La sfârşitul fiecărei operaţiuni, verificaţi
buna funcţionare a luminilor.

5 - Proiectoare anticeata

Tip E,
H1 - 55W
Consultaţi reţeaua PEUGEOT sau un
service autorizat.

152



Schimbarea unui bec



Plafoniere faţă/ spate


Tip C,
12 V 10W - 10W


- Îndepărtaţi plafoniera cu ajutorul unei
şurubelniţe.

- Ridicaţi capacul pentru a avea acces la
lampă.

- Înlocuiţi becul îndepărtând cele două
contacte.

- Asiguraţi-vă că becurile noi sunt bine
blocate între cele două contacte.

- Închideţi capacul de protecţie.

- Fixaţi plafoniera în suportul său şi
asiguraţi-vă că este bine prinsă.



Semnalizator de direcţie montat lateral


Tip A,
WY5W - 5W ambra


- Împingeţi semnalizatorul spre spate şi
detaşaţi-l.

- Ţineţi conectorul şi rotiţi un sfert de tură
suportul becului.

- Rotiţi lampa un sfert de tură spre stânga.

- Trageţi lampa apoi înlocuiţi-o.

- La remontare, inseraţi semnalizatorul
spre spate, apoi aduceţi-l în faţă.

153
7
ASISTENŢĂ RAPIDĂ



Schimbarea unui bec



Lumini spate



- Descoperiţi becul ars înainte de a
deschide uşile spate.

- Deşurubaţi cele 2 şuruburi cu şurubelniţa
din trusă (în spatele scaunului soferului)
şi scoateţi suportul becului.

- Degajaţi blocul.

- Debranşaţi conectorul electric.

- Scoateţi suportul depărtând clemele.

- Înlocuiţi becul.


Limini de placa de inmatriculare


Tip A
, C5 W - 5 W


- Declipsaţi capacul transparent cu ajutorul
şurubelniţei furnizate împreună cu
trusa (în spatele scaunului şoferului) şi
extrageţi suportul becului.

- Înlocuiţi becul depărtând cele două
contacte.

- Asiguraţi-vă că noul bec este bine fixat
între cele două contacte.

- Repoziţionaţi plasticul transparent prin
apăsare.
Pentru mai multe informaţii despre becuri
consultaţi tabelul "Tipuri de becuri sau
lămpi".



1.
Lumini de stop
Tip B,
P21 W - 21 W

2.
Lumini semnalizatoare de direcţie
Tip B,
PY21 W - 21 W ambră

3.
Lumini de mers înapoi
Tip B,
P21 W - 21 W

4.
Lumini de poziţie

/Lumini pentru ceaţă
Tip B,
P4/21 W - 4 W/21 W

Pe usile batante din spate
Pe capacul de portbagaj din spate

154



Schimbarea unui bec



Al treilea stop


Pe usile batante spate


Tip B,
W5W - 5W (4 becuri)


- Declipsaţi capacul transparent cu ajutorul
unei şurubelniţe situate în trusa descule.

- Debranşaţi conectorul electric.

- Scoateţi soclul prin apăsarea celor două
lamele.

- Scoateţi becul defect.

- Înlocuiţi becul.

Pe capacul portbagajului

Tip B,
W5W - 5W (5 becuri)


- Deschideti capacul portbagajului.

- Demontati cele doua suruburi de fixare
ale mastii, apoi masca.

- Demontati suportul becurilor, presand
cele doua lamele.

- Scoateti becul defect.

- Inlocuiti becul.


Dacă întâlniţi o problemă, consultaţi reţeaua
PEUGEOT sau un service autorizat.

155
7
ASISTENŢĂ RAPIDĂ



Schimbarea unui ştergător




SCHIMBAREA UNEI LAME DE ŞTERGĂTOR


Schimbarea unei lame faţă sau spate
Instrucţiuni pentru desprinderea lamei:
Ridicaţi braţul A
al ştergătorului de parbriz.
Rotiţi lama B
90° în jurul pivotului C
, prezent
la capătul braţului.
Desprindeţi pivotul de braţul C
. Instrucţiuni pentru montarea lamei:
Introduceţi pivotul C
în orificiul aflat în
partea centrală a lamei B
.
Aşezaţi ştergătorul cu lama pe parbriz.

156



Schimbarea unei siguranţe


SCHIMBAREA UNEI SIGURANŢE

Cele două cutii cu siguranţe sunt situate
în bord în stânga scaunului şoferului şi în
compartimentul motor.

Scoaterea şi montarea unei siguranţe

Înaintea înlocuirii unei siguranţe este
necesară cunoaşterea defectului care a dus
la arderea acesteia. Numărul siguranţelor
este indicat pe capacul cutiei de siguranţe.
Utilizaţi intotdeauna penseta speciala
pentru a extrage siguranţa din locaşul sau şi
verificaţi starea filamentului.


Înlocuiţi întodeauna o siguranţă defectă cu
alta de aceeaşi intensitate (aceeaşi culoare).


Dacă pana se produce din nou la putin
timp după înlocuirea siguranţei, verificaţi
echipamentul electric în reţeaua PEUGEOT
sau la un service autorizat.
Acces la sigurantele din plansa de bord


- Pentru a accede la siguranţele din planşa
de bord, îndepărtaţi cele 2 şuruburi
folosind cheia de contact şi basculaţi cutia.
PEUGEOT declină orice
responsabilitate pentru cheltuielile
cauzate de repararea vehiclului
dumneavoastra sau pentru anomaliile
în funcţionare cauzate de instalarea de
accesorii sau echipamente auxiliare care nu
sunt furnizate şi recomandate de PEUGEOT
şi nu sunt montate conform prevederilor,
în special pentru toate aparatele al căror
consum depăşeşte 10 miliamperi.

A.
Bună.

B.
Arsă.

C.
Pensetă.


Acces la siguranţele din compartimentul
motorului


- Pentru acces la siguranţele de sub
capota motorului, decuplaţi conectorul
farului din stânga, apoi desprindeţi
capacul casetei.

157
7
ASISTENŢĂ RAPIDĂ



Schimbarea unei siguranţe

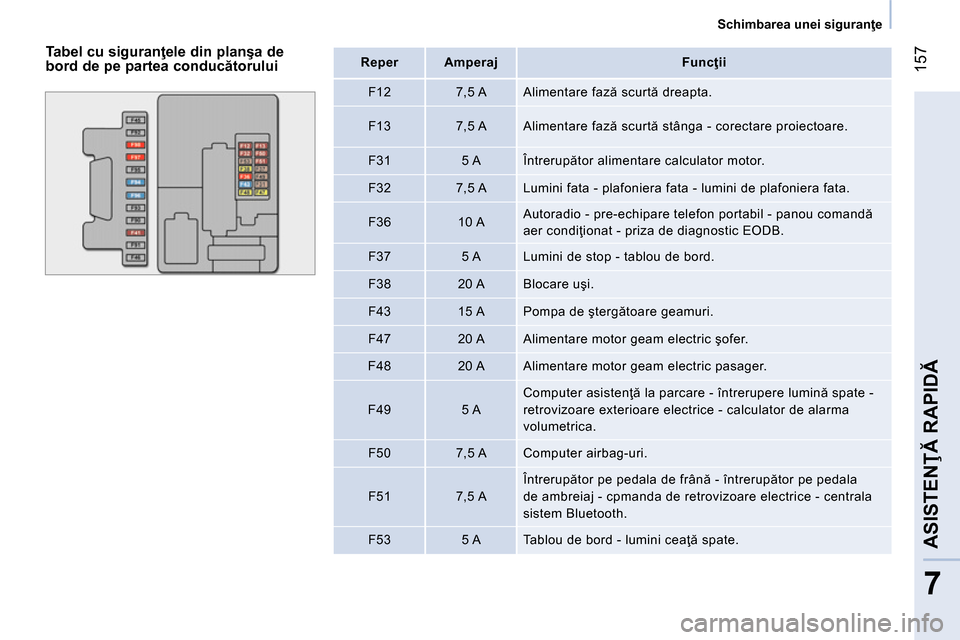

Tabel cu siguranţele din planşa de
bord de pe partea conducătorului


Reper


Amperaj


Funcţii


F12
7,5 A Alimentare fază scurtă dreapta.

F13
7,5 A Alimentare fază scurtă stânga - corectare proiectoare.

F31
5 A Întrerupător alimentare calculator motor.

F32
7,5 A Lumini fata - plafoniera fata - lumini de plafoniera fata.

F36
10 A Autoradio - pre-echipare telefon portabil - panou comandă
aer condiţionat - priza de diagnostic EODB.

F37
5 A Lumini de stop - tablou de bord.

F38
20 A Blocare uşi.

F43
15 A Pompa de ştergătoare geamuri.

F47
20 A Alimentare motor geam electric şofer.

F48
20 A Alimentare motor geam electric pasager.

F49
5 A
Computer asistenţă la parcare - întrerupere lumină spate -
retrovizoare exterioare electrice - calculator de alarma
volumetrica.

F50
7,5 A Computer airbag-uri.

F51
7,5 A Întrerupător pe pedala de frână - întrerupător pe pedala
de ambreiaj - cpmanda de retrovizoare electrice - centrala
sistem Bluetooth.

F53
5 A Tablou de bord - lumini ceaţă spate.

158



Schimbarea unei siguranţe



Reper


Amperaj


Functii


F41
7,5 A Degivrare retrovizoare exterioare.

F94
15 A Bricheta.

F96
15 A Priza de accesorii 12 V.

F97
10 A Incalzire scaun sofer.

F98
10 A Incalzire scaun pasager.
