Peugeot Bipper 2014 Návod k obsluze (in Czech)
Manufacturer: PEUGEOT, Model Year: 2014, Model line: Bipper, Model: Peugeot Bipper 2014Pages: 192, velikost PDF: 9.84 MB
Page 171 of 192
169
7
RYCHLÁ POMOC
Hladina náplní
Níže popisované úkony musí být
prováděny v rámci běžné údržby
vozidla. Bližší informace získáte v servisu
sítě PEUGEOT, v jiném odborném servisu
nebo v dokumentu Sešit údržby, záruční
list a záruční podmínky, který je vložen v
pouzdru s dokumenty k vozidlu.
HLADINY NÁPLNÍ
Množství oleje
Tuto kontrolu provádějte pravidelně a mezi
dvěma výměnami olej dolévejte (maximální
spotřeba je 0,5 l na 1 000 km). Kontrola se
provádí s vozidlem ve vodorovné poloze,
motor studený, pomocí ruční měrky.
Ruční měrka
Na měrce jsou 2 značky:
A
= maximum.
Jestliže přelijete nad tuto
značku, obraťte se na
servis sítě PEUGEOT nebo
na jiný odborný servis.
B
= minimum.
Hladina nesmí být nikdy
pod touto značkou.
Pro zachování spolehlivosti motoru a
zařízení omezujícího emise škodlivin je
zakázáno používat do motorového oleje
přísady.
Výměna oleje
Množství brzdové kapaliny
Výměna musí být prováděna v intervalech
uvedených v plánu údržby výrobce vozidla.
Používejte kapaliny doporučené výrobcem
vozidla, které odpovídají normám DOT4.
Hladina se musí vždy nacházet mezi
ryskami MINI
a MAXI
na nádržce.
Nutnost častého doplňování kapaliny je
známkou nějaké závady, proto nechte
vozidlo co nejdříve zkontrolovat v servisu
sítě PEUGEOT nebo v jiném odborném
servisu.
Kontrolky
Ověřování podle kontrolek na
přístrojové desce je popsáno v
kapitole 1, v části „Místo řidiče“. Výměna musí být prováděna v
předepsaných intervalech a stupeň viskozity
použitého oleje musí odpovídat požadavkům
uvedeným v plánu údržby výrobce vozidla.
Seznamte se s požadavky v servisní síti
PEUGEOT nebo v jiném odborném servisu.
Než začnete dolévat olej, vytáhněte ruční
měrku.
Po doplnění zkontrolujte hladinu (nikdy
nepřekročte maximum).
Před zavřením kapoty našroubujte uzávěr
na plnicí hrdlo.
Page 172 of 192
170
Hladina náplní
Množství chladicí kapaliny
Používejte výhradně kapalinu doporučenou
výrobcem vozidla. V opačném případě
hrozí vážné poškození motoru Vašeho
vozidla. Když je motor zahřátý, je teplota
chladicí kapaliny regulována elektrickým
ventilátorem. Protože ventilátor může být
v činnosti i po vypnutí zapalování a navíc
je chladicí okruh pod tlakem, vyčkejte
se zásahem nejméně jednu hodinu po
zastavení motoru.
Dodatek
Hladina se musí nacházet mezi značkami
MINI
a MAXI
na expanzní nádobce. Je-li
nutno dolít více než 1 litr kapaliny, nechte
okruh zkontrolovat v servisu sítě PEUGEOT
nebo v jiném odborném servisu.
Množství kapaliny posilovače řízení
Vozidlo na rovném podkladu a motor
studený. Vyšroubujte uzávěr spojený s
měrkou a ověřte hladinu, která se musí
nacházet mezi značkami MINI
a MAXI
.
Množství kapaliny do ostřikovače skel
Pro optimální čisticí schopnost a pro
zabránění zamrznutí by nemělo být
kapalina doplňována vodou nebo vodou
nahrazována; doporučujeme Vám používat
výrobky prodávané v síti PEUGEOT.
Objem nádržky: přibližně 3 litry. Pro zabránění nebezpečí popálení: povolte
nejprve uzávěr o dvě otáčky, aby mohl
klesnout tlak v okruhu. Po klesnutí tlaku
sejměte uzávěr a dolijte chladicí kapalinu.
Nutnost častého doplňování kapaliny je
známkou nějaké závady, proto nechte
vozidlo co nejdříve zkontrolovat v servisu
sítě PEUGEOT nebo v jiném odborném
servisu.
Použité kapaliny
Zabraňte dlouhodobějšímu styku
opotřebeného oleje s pokožkou.
Brzdová kapalina je zdraví škodlivá žíravina.
Nevylévejte opotřebený olej, brzdovou
kapalinu a chladicí kapalinu do kanalizace
ani do půdy. K jejich sběru slouží speciální
kontejnery v servisní síti PEUGEOT nebo ve
firmách pověřených sběrem těchto látek.
Page 173 of 192
171
7
RYCHLÁ POMOC
Kontroly
KONTROLY
Vypuštění vody z naftového filtru
Jestliže se rozsvítí tato kontrolka,
je třeba vypustit vodu z filtru.
Vypuštění je nutno provádět
pravidelně při každé výměně
motorového oleje.
Pro vypuštění vody povolte vypouštěcí šroub
nebo sondu detekce přítomnosti vody v
naftě, nacházející se ve spodní části filtru.
Nechte vytéct všechnu vodu. Poté utáhněte
vypouštěcí šroub nebo sondu detekce vody.
Motory HDi využívají moderní technologie.
Všechny zásahy na nich musí být prováděny
odborníky se specifickou kvalifikací, kterou
zaručuje servisní síť PEUGEOT.
Akumulátor
Před zimním obdobím nechte akumulátor
zkontrolovat v servisu sítě PEUGEOT nebo
v jiném odborném servisu.
Vzduchový filtr a pylový filtr
Zanesený pylový filtr může snížit výkonnost
klimatizace a způsobovat nežádoucí
zápachy. Informace o potřebě pravidelné
výměny těchto komponentů naleznete v
dokumentu Sešit údržby, záruční list a
záruční podmínky.
V závislosti na okolním prostředí (prašné
ovzduší, ...) a provozních podmínkách
vozidla (provoz ve městě, ...) měňte
filtr dvakrát častěji, viz kapitola 7, část
"Motorový prostor".
Brzdové destičky
Opotřebení brzd závisí na stylu jízdy,
zejména pak u vozidel používaných ve
městě a na krátké trasy. Může být nutné
nechat zkontrolovat stav brzd i v období
mezi pravidelnými prohlídkami.
Vyjma případu úniku z okruhu znamená
pokles hladiny brzdové kapaliny opotřebení
brzdových destiček.
Stav opotřebení brzdových kotoučů/
bubnů
Pro získání bližších informací o kontrole
stavu opotřebení brzdových kotoučů/bubnů
se obraťte na servis sítě PEUGEOT nebo na
jiný odborný servis.
Parkovací brzda
Příliš dlouhý zdvih ruční brzdy nebo zjištění
ztráty účinnosti tohoto systému vyžaduje
provedení jeho seřízení i v období mezi
dvěma prohlídkami.
Nechte systém zkontrolovat v servisu sítě
PEUGEOT nebo v jiném odborném servisu.
Olejový filtr
Vložku měňte pravidelně podle plánu údržby.
Přítomnost tohoto štítku, zvláště ve vozidle
se systémem Stop & Start, signalizuje
použití olověné autobaterie 12 V se
specifickými charakteristikami, jejíž odpojení
nebo výměnu je třeba vždy svěřit síti
PEUGEOT nebo odbornému servisu.
Page 174 of 192
172
Kontroly
Mechanická převodovka
Převodovka je tzv. bezúdržbová (výměna
oleje se neprovádí).
Intervaly kontrol hladiny oleje naleznete
v dokumentu Sešit údržby, záruční list a
záruční podmínky.
Pro ověření množství hlavních náplní
a kontroly některých prvků v souladu s
plánem údržby stanoveným výrobcem vozu se
řiďte informacemi vyhrazenými pro typ motoru
Vašeho vozidla v dokumentu Sešit údržby,
záruční list a záruční podmínky.
Používejte pouze přípravky doporučené
společností PEUGEOT nebo přípravky s
rovnocennou kvalitou a charakteristikami.
Pro optimalizaci činnosti tak důležitých orgánů,
jako je brzdový okruh, vybrala a nabízí
společnost PEUGEOT specifi cké přípravky.
Aby nedošlo k poškození elektrických
zařízení ve vozidle, je výslovně zakázáno
provádět mytí motorového prostoru
vysokotlakým proudem vody.
Po umytí vozidla či v zimě se na brzdových
kotoučích a destičkách může usadit vlhkost
či vytvořit námraza, což může snížit účinnost
brzdění. Přibrzďujte mírně během jízdy, aby
se brzdové obložení takto vzniklým teplem
vysušilo a odmrazilo.
Filtr pevných částic (1,3 HDi 75)
Filtr pevných částic doplňuje funkci
katalyzátoru snižováním emisí výfukových
plynů zachycováním pevných nespálených
částic. Z výfuku tedy již nevychází černý
kouř.
Tento filtr, který je součástí výfukového
potrubí zachycuje uhlíkové částice. Řídicí
jednotka motoru automaticky vyhodnocuje
úroveň zanesení filtru a pravidelně eliminuje
zachycené částice (regenerace).
Regenerace je spuštěna v závislosti na
množství zachycených částic a podmínkách
používání vozidla. Během této fáze
můžete zpozorovat některé jevy - zvýšení
volnoběžných otáček, spuštění ventilátoru
chlazení motoru, zvýšení kouřivosti a
zvýšení teploty výfukových plynů - které
nemají vliv na fungování vozidla nebo na
životní prostředí.
Po dlouhé jízdě nízkou rychlostí nebo po
chodu motoru naprázdno může výjimečně
dojít k vývinu vodní páry při akceleraci. Tato
skutečnost nemá vliv na jízdní vlastnosti
vozidla ani na životní prostředí.
Zanesení/Regenerace
V případě rizika zanesení se
na displeji sdruženého přístroje
zobrazí hlášení doprovázené
zvukovým signálem a rozsvícením
servisní kontrolky.
Tato výstraha je aktivována na počátku
ucpávání filtru pevných č
ástic (podmínkou
je jízda charakteru městského provozu
neobvykle prodlouženého: snížená rychlost,
zácpy...).
Pro regeneraci filtru je doporučeno, jakmile
to umožňují podmínky provozu, jet rychlostí
60 km/h nebo vyšší rychlostí po dobu
alespoň pěti minut (dokud nezmizí výstražné
hlášení).
Pokud je to možné, nevypínejte motor
před dokončením regenerace; opakované
přerušení může způsobit předčasné
opotřebení motorového oleje. Nedoporučuje
se dokončit regeneraci filtru ve stojícím
vozidle.
Porucha funkce
Jestliže tato výstraha přetrvává,
nepodceňujte ji, signalizuje poruchu funkce
sestavy výfukového potrubí/filtru pevných
částic.
Nechte systém ověřit v servisu sítě
PEUGEOT nebo v jiném odborném servisu.
Mechanická pilotovaná převodovka
Převodovka je tzv. bezúdržbová (výměna
oleje se neprovádí).
Interval pro kontrolu tohoto komponentu
naleznete v dokumentu Sešit údržby,
záruční list a záruční podmínky.
Z důvodu vysokých teplot, které souvisí
s normálním fungováním filtru pevných
částic, je pro zabránění požáru důležité,
neparkovat nad hořlavými materiály (tráva,
suché listí, jehličí, ...).
Page 175 of 192
Page 176 of 192

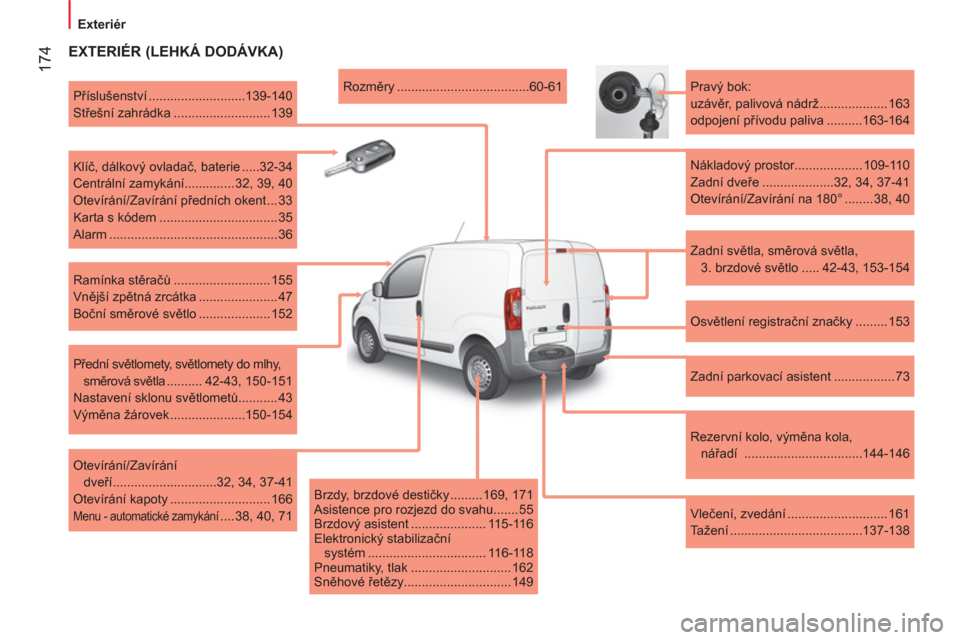

174
Exteriér
EXTERIÉR (LEHKÁ DODÁVKA)
Zadní světla, směrová světla,
3. brzdové světlo ..... 42-43, 153-154
Pravý bok:
uzávěr, palivová nádrž ................... 163
odpojení přívodu paliva ..........163-164
Nákladový prostor................... 109-110
Zadní dveře ....................32, 34, 37-41
Otevírání/Zavírání na 180° ........ 38, 40
Osvětlení registrační značky ......... 153
Zadní parkovací asistent ................. 73
Rezervní kolo, výměna kola,
nářadí .................................144-146
Vlečení, zvedání ............................ 161
Tažení .....................................137-138
Rozměry .....................................60-61
Příslušenství ...........................139-140
Střešní zahrádka ........................... 139
Klíč, dálkový ovladač, baterie .....32-34
Centrální zamykání.............. 32, 39, 40
Otevírání/Zavírání předních okent ... 33
Karta s kódem ................................. 35
Alarm ............................................... 36
Ramínka stěračů ........................... 155
Vnější zpětná zrcátka ...................... 47
Boční směrové světlo .................... 152
Přední světlomety, světlomety do mlhy,
směrová světla .......... 42-43, 150-151
Nastavení sklonu světlometů........... 43
Výměna žárovek .....................150-154
Otevírání/Zavírání
dveří .............................32, 34, 37-41
Otevírání kapoty ............................ 166
Menu - automatické zamykání .... 38, 40, 71
Brzdy, brzdové destičky ......... 169, 171
Asistence pro rozjezd do svahu....... 55
Brzdový asistent ..................... 115-116
Elektronický stabilizační
systém ................................. 116-118
Pneumatiky, tlak ............................ 162
Sněhové řetězy.............................. 149
Page 177 of 192
175
8
UMÍSTĚNÍ
Exteriér

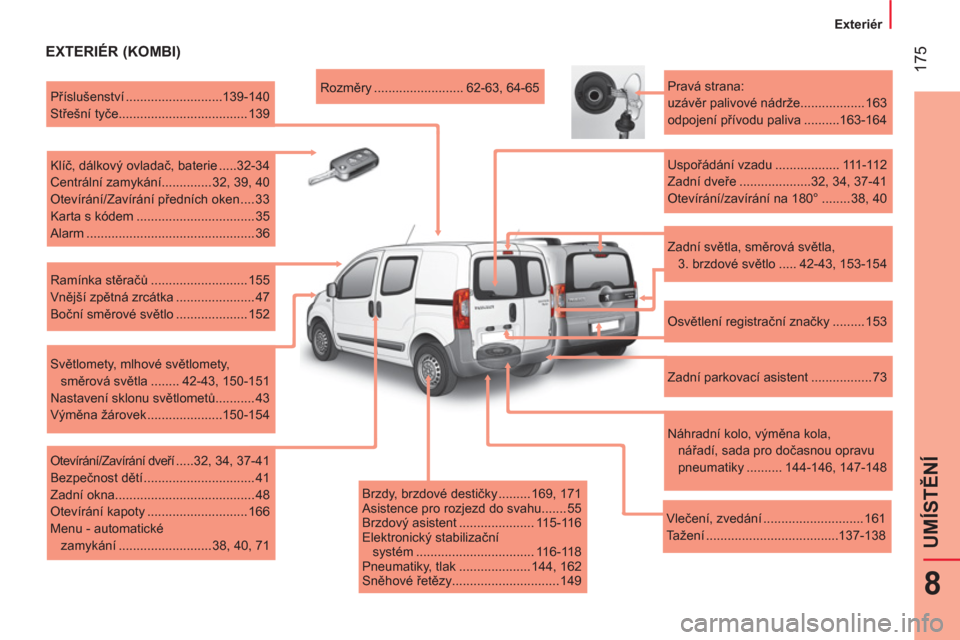

EXTERIÉR (KOMBI)
Brzdy, brzdové destičky ......... 169, 171
Asistence pro rozjezd do svahu....... 55
Brzdový asistent ..................... 115-116
Elektronický stabilizační
systém ................................. 116-118
Pneumatiky, tlak .................... 144, 162
Sněhové řetězy.............................. 149
Rozměry ......................... 62-63, 64-65
Příslušenství ...........................139-140
Střešní tyče.................................... 139
Klíč, dálkový ovladač, baterie .....32-34
Centrální zamykání.............. 32, 39, 40
Otevírání/Zavírání předních oken .... 33
Karta s kódem ................................. 35
Alarm ............................................... 36
Ramínka stěračů ........................... 155
Vnější zpětná zrcátka ...................... 47
Boční směrové světlo .................... 152
Světlomety, mlhové světlomety,
směrová světla ........ 42-43, 150-151
Nastavení sklonu světlometů........... 43
Výměna žárovek .....................150-154
Otevírání/Zavírání dveří .....32, 34, 37-41
Bezpečnost dětí ............................... 41
Zadní okna....................................... 48
Otevírání kapoty ............................ 166
Menu - automatické
zamykání .......................... 38, 40, 71
Pravá strana:
uzávěr palivové nádrže.................. 163
odpojení přívodu paliva ..........163-164
Uspořádání vzadu .................. 111-112
Zadní dveře ....................32, 34, 37-41
Otevírání/zavírání na 180° ........ 38, 40
Osvětlení registrační značky ......... 153
Zadní parkovací asistent ................. 73
Náhradní kolo, výměna kola,
nářadí, sada pro dočasnou opravu
pneumatiky .......... 144-146, 147-148
Vlečení, zvedání ............................ 161
Tažení .....................................137-138
Zadní světla, směrová světla,
3. brzdové světlo ..... 42-43, 153-154
Page 178 of 192
176
Interiér
Bezpečnostní pásy ................. 119-120
Nafukovací vaky .....................121-124
Deaktivace airbagu
spolujezdce ......................... 123, 127
Sedadla, seřízení........................96-97
Nářadí, zvedák .............................. 144
Skládací sedadlo ............................. 98
Dětské autosedačky .......125-131, 133
Zásuvka 12 V................................. 107
Parkovací brzda............................. 114
Akumulátor (+), dobíjení,
startování .............................141-143

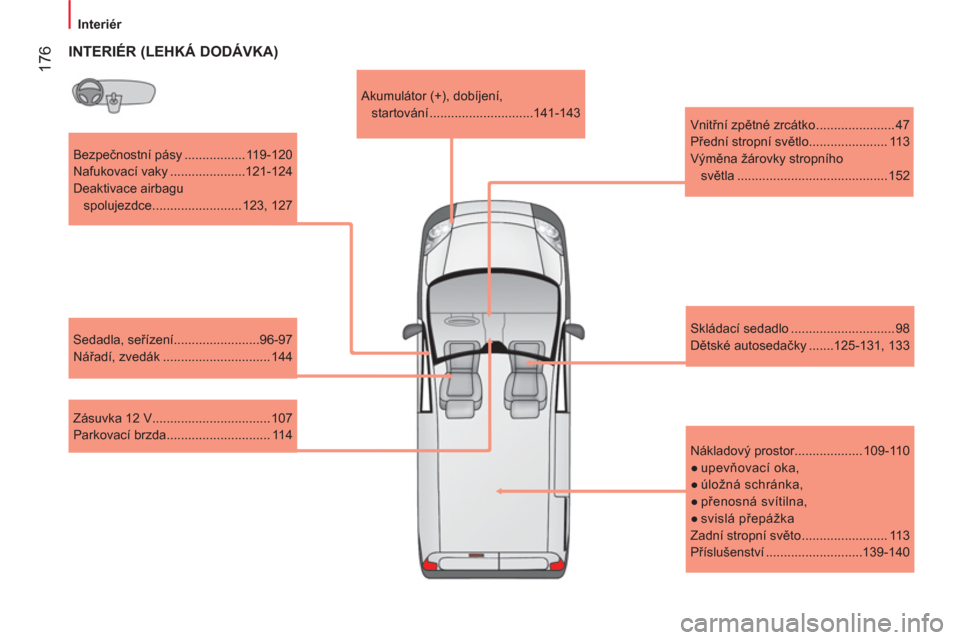

INTERIÉR (LEHKÁ DODÁVKA)
Nákladový prostor................... 109-110
●
upevňovací oka,
●
úložná schránka,
●
přenosná svítilna,
●
svislá přepážka
Zadní stropní světo ........................ 113
Příslušenství ...........................139-140
Vnitřní zpětné zrcátko ...................... 47
Přední stropní světlo...................... 113
Výměna žárovky stropního
světla .......................................... 152
Page 179 of 192
177
8
UMÍSTĚNÍ
Interiér

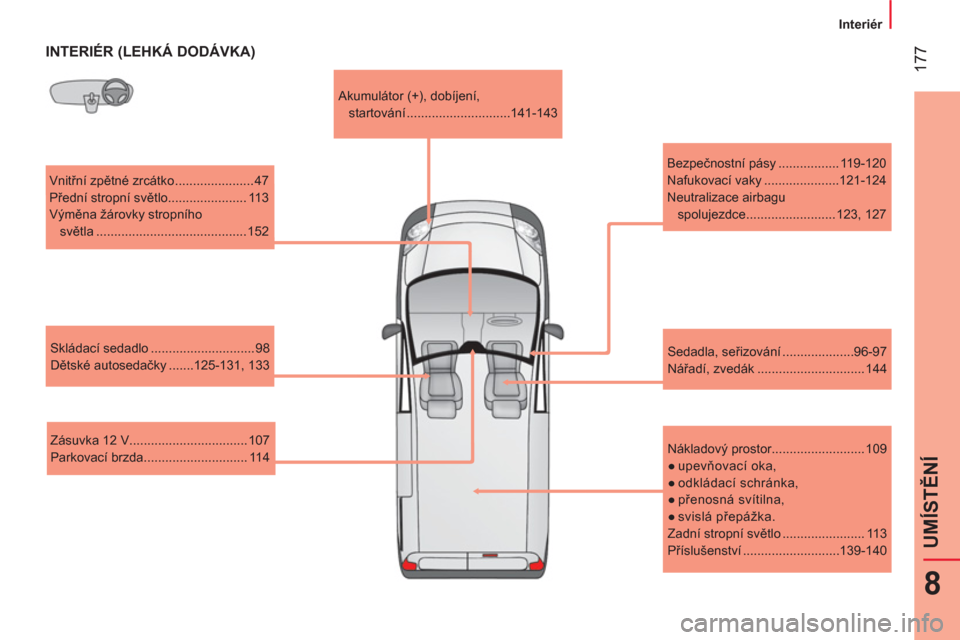

INTERIÉR (LEHKÁ DODÁVKA)
Vnitřní zpětné zrcátko ...................... 47
Přední stropní světlo...................... 113
Výměna žárovky stropního
světla .......................................... 152
Skládací sedadlo ............................. 98
Dětské autosedačky .......125-131, 133
Zásuvka 12 V................................. 107
Parkovací brzda............................. 114 Akumulátor (+), dobíjení,
startování .............................141-143
Bezpečnostní pásy ................. 119-120
Nafukovací vaky .....................121-124
Neutralizace airbagu
spolujezdce ......................... 123, 127
Sedadla, seřizování ....................96-97
Nářadí, zvedák .............................. 144
Nákladový prostor.......................... 109
●
upevňovací oka,
●
odkládací schránka,
●
přenosná svítilna,
●
svislá přepážka.
Zadní stropní světlo ....................... 113
Příslušenství ...........................139-140
Page 180 of 192
178

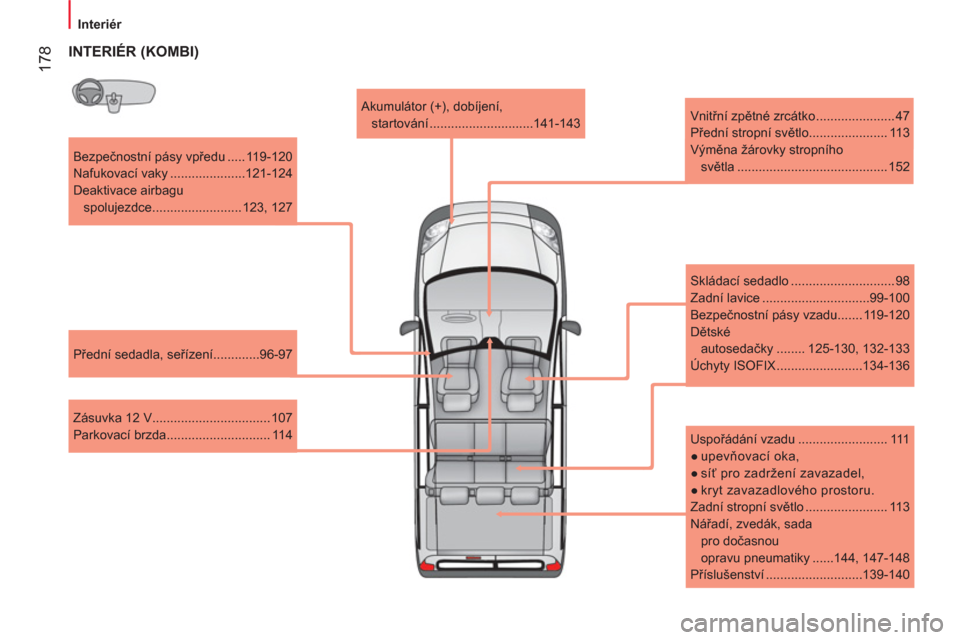

Interiér
Bezpečnostní pásy vpředu ..... 119-120
Nafukovací vaky .....................121-124
Deaktivace airbagu
spolujezdce ......................... 123, 127
Přední sedadla, seřízení.............96-97
Zásuvka 12 V................................. 107
Parkovací brzda............................. 114
Akumulátor (+), dobíjení,
startování .............................141-143
Vnitřní zpětné zrcátko ...................... 47
Přední stropní světlo...................... 113
Výměna žárovky stropního
světla .......................................... 152
Zadní lavice ..............................99-100
Bezpečnostní pásy vzadu....... 119-120
Dětské
autosedačky ........ 125-130, 132-133
Úchyty ISOFIX ........................134-136
Uspořádání vzadu ......................... 111
●
upevňovací oka,
●
síť pro zadržení zavazadel,
●
kryt zavazadlového prostoru.
Zadní stropní světlo ....................... 113
Nářadí, zvedák, sada
pro dočasnou
opravu pneumatiky ......144, 147-148
Příslušenství ...........................139-140
INTERIÉR (KOMBI)
Skládací sedadlo ............................. 98
