Peugeot Boxer 2002.5 Kezelési útmutató (in Hungarian)
Manufacturer: PEUGEOT, Model Year: 2002.5, Model line: Boxer, Model: Peugeot Boxer 2002.5Pages: 182, PDF Size: 3.04 MB
Page 111 of 182
16-09-2002
BOXER RÉSZLETESEN
116

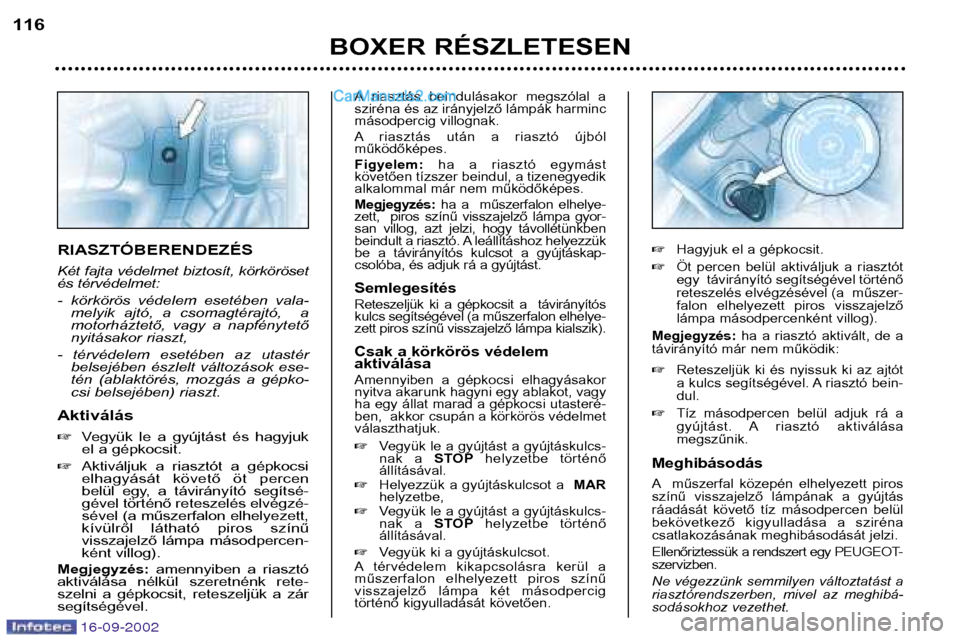

RIASZTÓBERENDEZÉS
Két fajta védelmet biztosít, körköröset
és térvédelmet:
- körkörös védelem esetében vala-
melyik ajtó, a csomagtérajtó, a
motorháztető, vagy a napfénytető
nyitásakor riaszt,
- térvédelem esetében az utastér belsejében észlelt változások ese-
tén (ablaktörés, mozgás a gépko-
csi belsejében) riaszt.
Aktiválás Vegyük le a gyújtást és hagyjuk
el a gépkocsit.
Aktiváljuk a riasztót a gépkocsi
elhagyását követő öt percen
belül egy, a távirányító segítsé-
gével történő reteszelés elvégzé-
sével (a műszerfalon elhelyezett,
kívülről látható piros színű
visszajelző lámpa másodpercen-
ként villog).
Megjegyzés: amennyiben a riasztó
aktiválása nélkül szeretnénk rete-
szelni a gépkocsit, reteszeljük a zársegítségével.
A riasztás beindulásakor megszólal a sziréna és az irányjelző lámpák harminc
másodpercig villognak.
A riasztás után a riasztó újból működőképes. Figyelem: ha a riasztó egymást
követően tízszer beindul, a tizenegyedik
alkalommal már nem működőképes. Megjegyzés: ha a műszerfalon elhelye-
zett, piros színű visszajelző lámpa gyor-
san villog, azt jelzi, hogy távollétünkben
beindult a riasztó. A leállításhoz helyezzük
be a távirányítós kulcsot a gyújtáskap-
csolóba, és adjuk rá a gyújtást. Semlegesítés
Reteszeljük ki a gépkocsit a távirányítós kulcs segítségével (a műszerfalon elhelye-zett piros színű visszajelző lámpa kialszik).
Csak a körkörös védelem aktiválása
Amennyiben a gépkocsi elhagyásakor nyitva akarunk hagyni egy ablakot, vagy
ha egy állat marad a gépkocsi utasteré-ben, akkor csupán a körkörös védelmetválaszthatjuk. Vegyük le a gyújtást a gyújtáskulcs-
nak a STOPhelyzetbe történő
állításával.
Helyezzük a gyújtáskulcsot a MAR
helyzetbe,
Vegyük le a gyújtást a gyújtáskulcs-
nak a STOPhelyzetbe történő
állításával.
Vegyük ki a gyújtáskulcsot.
A térvédelem kikapcsolásra kerül a
műszerfalon elhelyezett piros színű
visszajelző lámpa két másodpercig
történő kigyulladását követően.
Hagyjuk el a gépkocsit.
Öt percen belül aktiváljuk a riasztót
egy távirányító segítségével történő
reteszelés elvégzésével (a műszer-
falon elhelyezett piros visszajelző
lámpa másodpercenként villog).
Megjegyzés: ha a riasztó aktivált, de a
távirányító már nem működik: Reteszeljük ki és nyissuk ki az ajtót
a kulcs segítségével. A riasztó bein-dul.
Tíz másodpercen belül adjuk rá a
gyújtást. A riasztó aktiválásamegszűnik.
Meghibásodás
A műszerfal közepén elhelyezett piros
színű visszajelző lámpának a gyújtás
ráadását követő tíz másodpercen belül
bekövetkező kigyulladása a sziréna
csatlakozásának meghibásodását jelzi.
Ellenőriztessük a rendszert egy PEUGEOT- szervizben.
Ne végezzünk semmilyen változtatást a
riasztórendszerben, mivel az meghibá-
sodásokhoz vezethet.
Page 112 of 182
16-09-2002
BOXER RÉSZLETESEN117

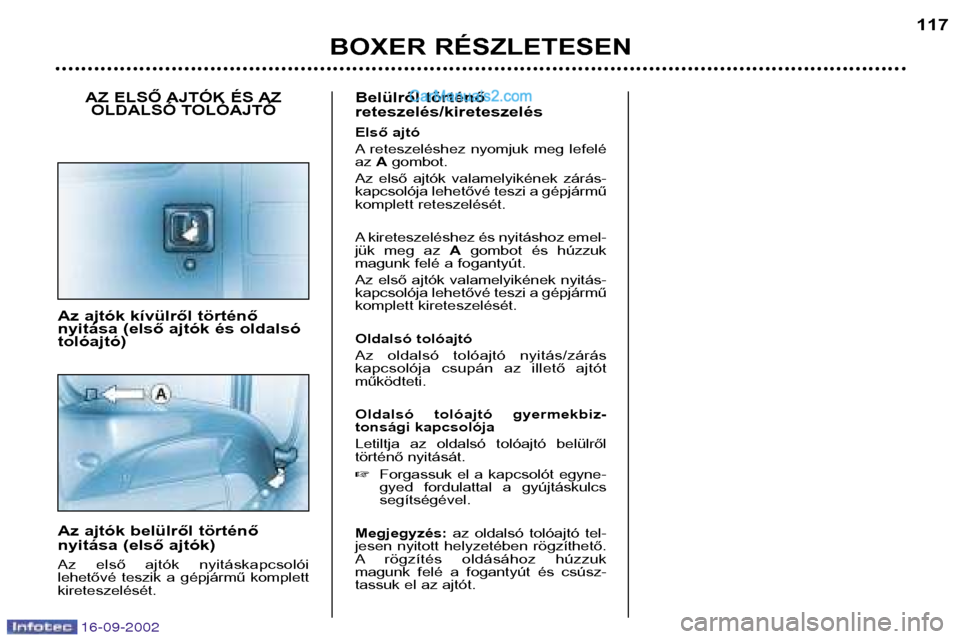

AZ ELSŐ AJTÓK ÉS AZ
OLDALSÓ TOLÓAJTÓ
Az ajtók kívülről történő
nyitása (első ajtók és oldalsótolóajtó)
Az ajtók belülről történő
nyitása (első ajtók) Az első ajtók nyitáskapcsolói
lehetővé teszik a gépjármű komplettkireteszelését. Belülről történő reteszelés/kireteszelés
Első ajtó
A reteszeléshez nyomjuk meg lefelé az
Agombot.
Az első ajtók valamelyikének zárás-
kapcsolója lehetővé teszi a gépjármű
komplett reteszelését.
A kireteszeléshez és nyitáshoz emel-
jük meg az Agombot és húzzuk
magunk felé a fogantyút.
Az első ajtók valamelyikének nyitás-
kapcsolója lehetővé teszi a gépjármű
komplett kireteszelését.
Oldalsó tolóajtó
Az oldalsó tolóajtó nyitás/zárás
kapcsolója csupán az illető ajtótműködteti.
Oldalsó tolóajtó gyermekbiz-
tonsági kapcsolója
Letiltja az oldalsó tolóajtó belülről
történő nyitását. Forgassuk el a kapcsolót egyne-
gyed fordulattal a gyújtáskulcssegítségével.
Megjegyzés: az oldalsó tolóajtó tel-
jesen nyitott helyzetében rögzíthető.
A rögzítés oldásához húzzuk
magunk felé a fogantyút és csúsz-
tassuk el az ajtót.
Page 113 of 182
16-09-2002
BOXER RÉSZLETESEN
118

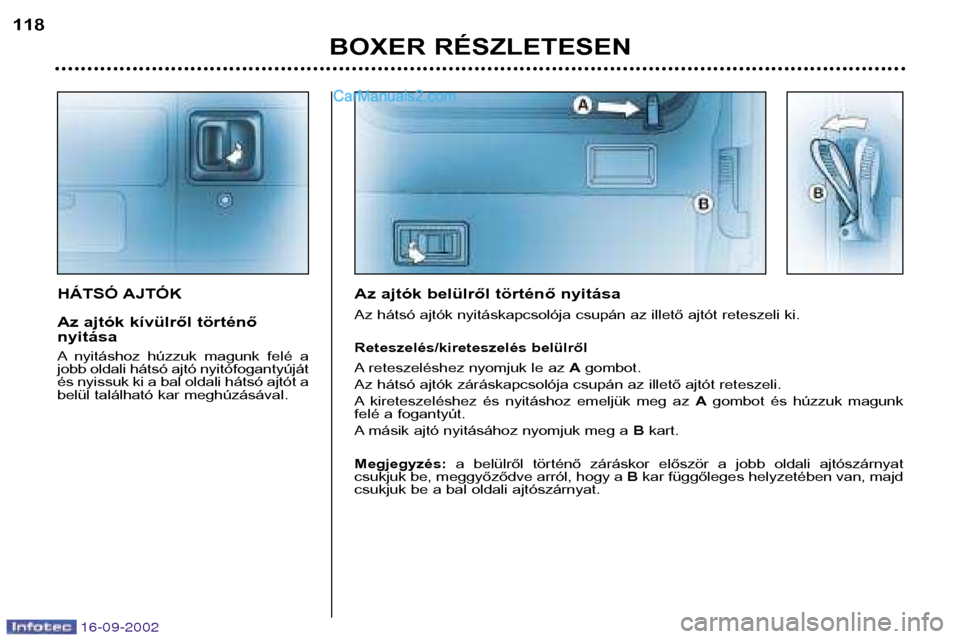

HÁTSÓ AJTÓK
Az ajtók kívülről történő nyitása
A nyitáshoz húzzuk magunk felé a
jobb oldali hátsó ajtó nyitófogantyúját
és nyissuk ki a bal oldali hátsó ajtót a
belül található kar meghúzásával. Az ajtók belülről történő nyitása
Az hátsó ajtók nyitáskapcsolója csupán az illető ajtót reteszeli ki.
Reteszelés/kireteszelés belülről
A reteszeléshez nyomjuk le az
Agombot.
Az hátsó ajtók záráskapcsolója csupán az illető ajtót reteszeli.
A kireteszeléshez és nyitáshoz emeljük meg az Agombot és húzzuk magunk
felé a fogantyút.
A másik ajtó nyitásához nyomjuk meg a Bkart.
Megjegyzés: a belülről történő záráskor először a jobb oldali ajtószárnyat
csukjuk be, meggyőződve arról, hogy a Bkar függőleges helyzetében van, majd
csukjuk be a bal oldali ajtószárnyat.
Page 114 of 182
16-09-2002
BOXER RÉSZLETESEN119

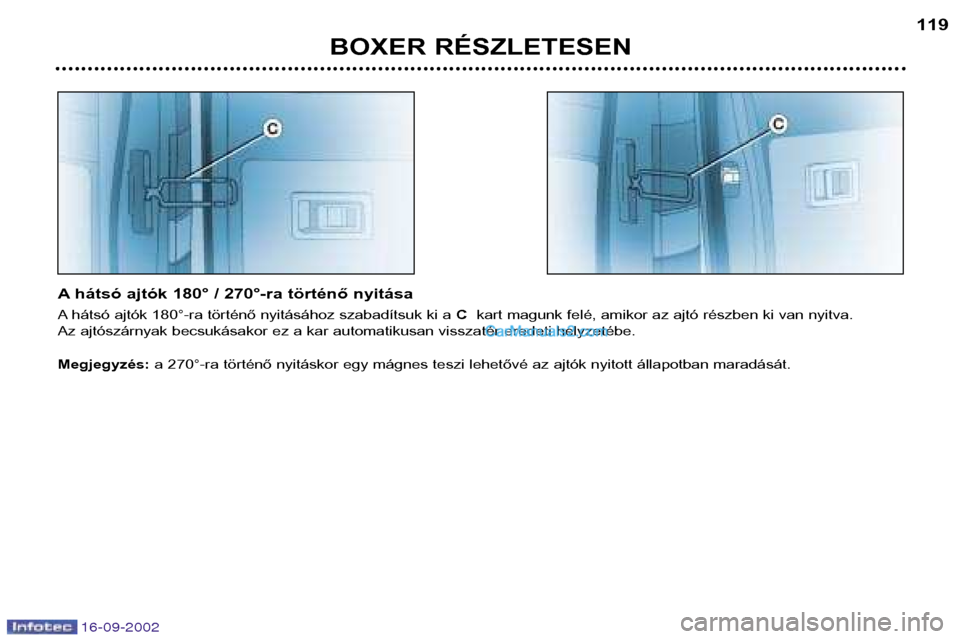

A hátsó ajtók 180° / 270°-ra történő nyitása
A hátsó ajtók 180°-ra történő nyitásához szabadítsuk ki a Ckart magunk felé, amikor az ajtó részben ki van nyitva.
Az ajtószárnyak becsukásakor ez a kar automatikusan visszatér eredeti helyzetébe. Megjegyzés: a 270°-ra történő nyitáskor egy mágnes teszi lehetővé az ajtók nyitott állapotban maradását.
Page 115 of 182
16-09-2002

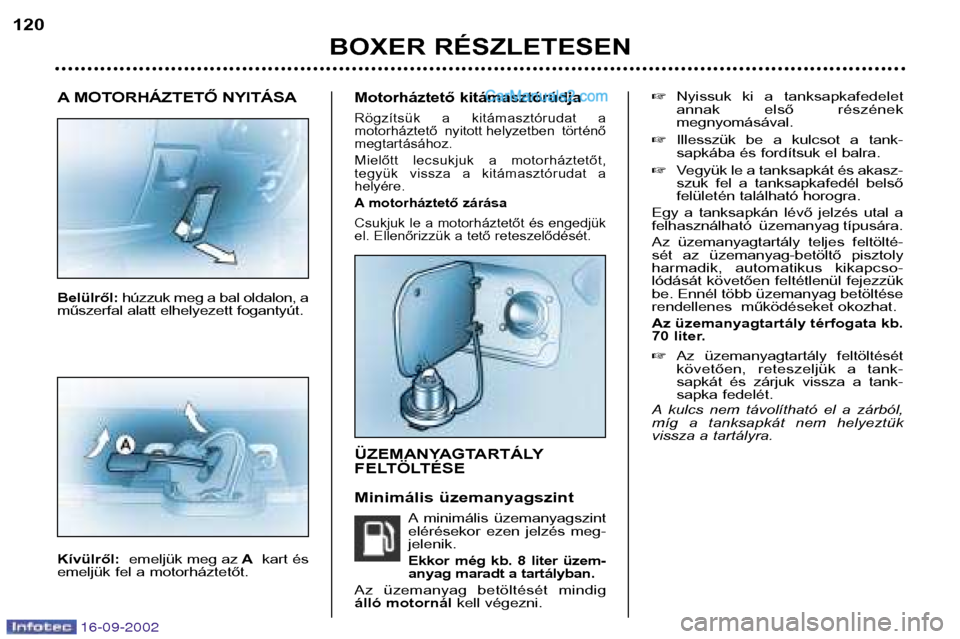

A MOTORHÁZTETŐ NYITÁSA Belülről: húzzuk meg a bal oldalon, a
műszerfal alatt elhelyezett fogantyút.
Kívülről: emeljük meg az Akart és
emeljük fel a motorháztetőt.Motorháztető kitámasztórúdja
Rögzítsük a kitámasztórudat a
motorháztető nyitott helyzetben történőmegtartásához.
Mielőtt lecsukjuk a motorháztetőt,
tegyük vissza a kitámasztórudat ahelyére.
A motorháztető zárása
Csukjuk le a motorháztetőt és engedjük
el. Ellenőrizzük a tető reteszelődését.
ÜZEMANYAGTARTÁLY
FELTÖLTÉSE
Minimális üzemanyagszint
A minimális üzemanyagszint
elérésekor ezen jelzés meg-jelenik.
Ekkor még kb. 8 liter üzem-
anyag maradt a tartályban.
Az üzemanyag betöltését mindig
álló motornál kell végezni.
Nyissuk ki a tanksapkafedelet
annak első részénekmegnyomásával.
Illesszük be a kulcsot a tank-
sapkába és fordítsuk el balra.
Vegyük le a tanksapkát és akasz-
szuk fel a tanksapkafedél belső
felületén található horogra.
Egy a tanksapkán lévő jelzés utal a
felhasználható üzemanyag típusára.
Az üzemanyagtartály teljes feltölté-
sét az üzemanyag-betöltő pisztoly
harmadik, automatikus kikapcso-
lódását követően feltétlenül fejezzükbe. Ennél több üzemanyag betöltése
rendellenes működéseket okozhat. Az üzemanyagtartály térfogata kb.
70 liter. Az üzemanyagtartály feltöltését
követően, reteszeljük a tank-
sapkát és zárjuk vissza a tank-
sapka fedelét.
A kulcs nem távolítható el a zárból,
míg a tanksapkát nem helyeztük
vissza a tartályra.
BOXER RÉSZLETESEN
120
Page 116 of 182
16-09-2002
BOXER RÉSZLETESEN121

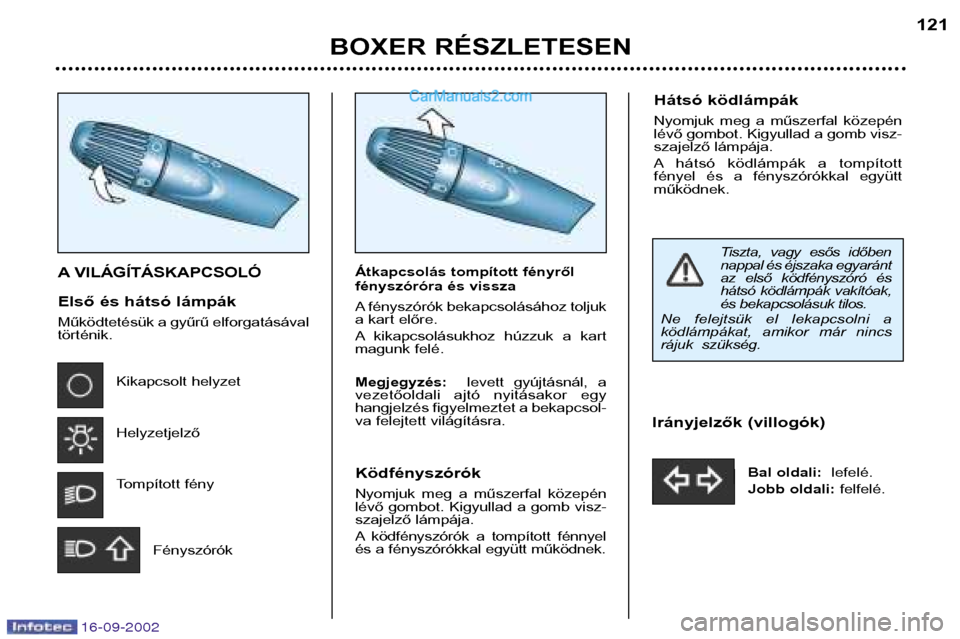

A VILÁGÍTÁSKAPCSOLÓ
Első és hátsó lámpák
Működtetésük a gyűrű elforgatásával történik.
Kikapcsolt helyzet Helyzetjelző
Tompított fény
Fényszórók Átkapcsolás tompított fényről
fényszóróra és vissza
A fényszórók bekapcsolásához toljuk
a kart előre.
A kikapcsolásukhoz húzzuk a kart
magunk felé. Megjegyzés:
levett gyújtásnál, a
vezetőoldali ajtó nyitásakor egy
hangjelzés figyelmeztet a bekapcsol-
va felejtett világításra. Ködfényszórók
Nyomjuk meg a műszerfal közepén
lévő gombot. Kigyullad a gomb visz-
szajelző lámpája.
A ködfényszórók a tompított fénnyel
és a fényszórókkal együtt működnek. Irányjelzők (villogók)
Bal oldali: lefelé.
Jobb oldali: felfelé.
Hátsó ködlámpák
Nyomjuk meg a műszerfal közepén lévő gombot. Kigyullad a gomb visz-
szajelző lámpája.
A hátsó ködlámpák a tompított
fényel és a fényszórókkal együttműködnek.
Tiszta, vagy esős időben
nappal és éjszaka egyaránt
az első ködfényszóró és
hátsó ködlámpák vakítóak,
és bekapcsolásuk tilos.
Ne felejtsük el lekapcsolni a
ködlámpákat, amikor már nincs
rájuk szükség.
Page 117 of 182
16-09-2002
BOXER RÉSZLETESEN
122

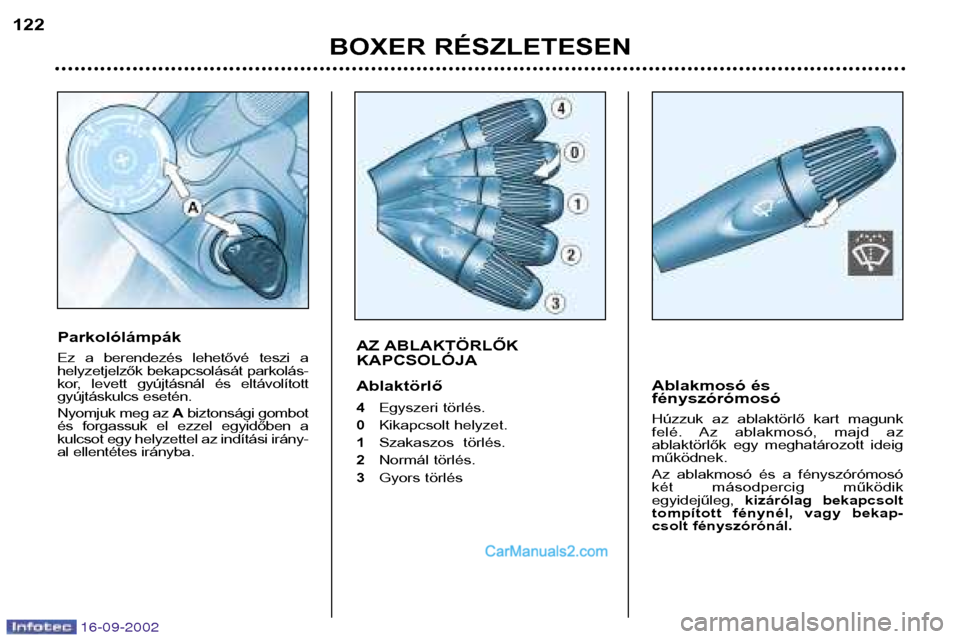

AZ ABLAKTÖRLŐK KAPCSOLÓJA Ablaktörlő 4
Egyszeri törlés.
0 Kikapcsolt helyzet.
1 Szakaszos törlés.
2 Normál törlés.
3 Gyors törlés
Ablakmosó és fényszórómosó
Húzzuk az ablaktörlő kart magunk
felé. Az ablakmosó, majd az
ablaktörlők egy meghatározott ideigműködnek.
Az ablakmosó és a fényszórómosó
két másodpercig működikegyidejűleg, kizárólag bekapcsolt
tompított fénynél, vagy bekap-
csolt fényszórónál.
Parkolólámpák
Ez a berendezés lehetővé teszi a
helyzetjelzők bekapcsolását parkolás-
kor, levett gyújtásnál és eltávolított
gyújtáskulcs esetén.
Nyomjuk meg az Abiztonsági gombot
és forgassuk el ezzel egyidőben a
kulcsot egy helyzettel az indítási irány-
al ellentétes irányba.
Page 118 of 182
16-09-2002
BOXER RÉSZLETESEN
122
AZ ABLAKTÖRLŐK KAPCSOLÓJA Ablaktörlő 4
Egyszeri törlés.
0 Kikapcsolt helyzet.
1 Szakaszos törlés.
2 Normál törlés.
3 Gyors törlés
Ablakmosó és fényszórómosó
Húzzuk az ablaktörlő kart magunk
felé. Az ablakmosó, majd az
ablaktörlők egy meghatározott ideigműködnek.
Az ablakmosó és a fényszórómosó
két másodpercig működikegyidejűleg, kizárólag bekapcsolt
tompított fénynél, vagy bekap-
csolt fényszórónál.
Parkolólámpák
Ez a berendezés lehetővé teszi a
helyzetjelzők bekapcsolását parkolás-
kor, levett gyújtásnál és eltávolított
gyújtáskulcs esetén.
Nyomjuk meg az Abiztonsági gombot
és forgassuk el ezzel egyidőben a
kulcsot egy helyzettel az indítási irány-
al ellentétes irányba.
Page 119 of 182
BOXER RÉSZLETESEN123

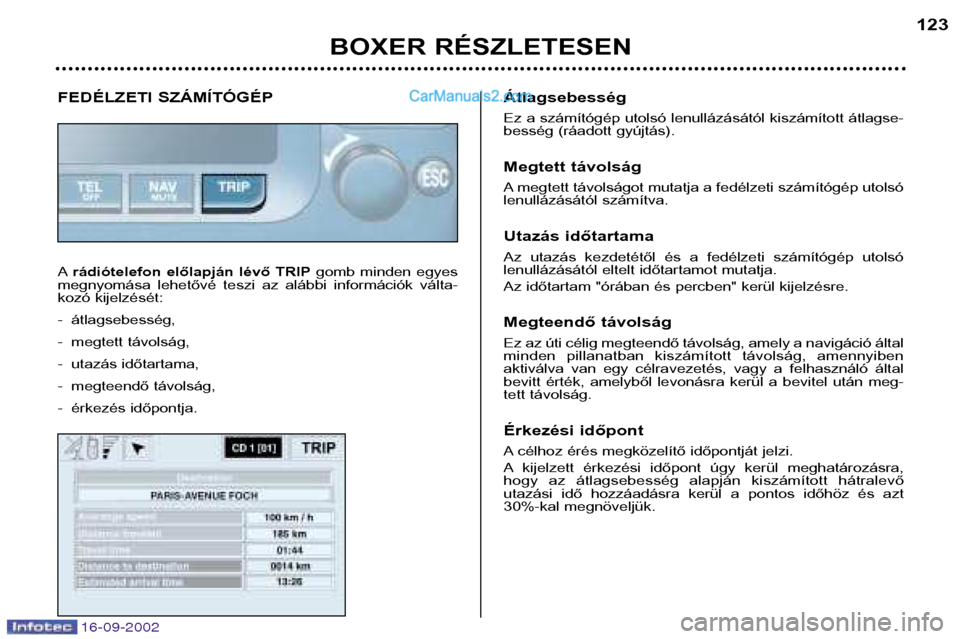

FEDÉLZETI SZÁMÍTÓGÉP A
rádiótelefon előlapján lévő TRIP gomb minden egyes
megnyomása lehetővé teszi az alábbi információk válta-
kozó kijelzését:
- átlagsebesség,
- megtett távolság,
- utazás időtartama,
- megteendő távolság,
- érkezés időpontja. Átlagsebesség
Ez a számítógép utolsó lenullázásától kiszámított átlagse-
besség (ráadott gyújtás).
Megtett távolság
A megtett távolságot mutatja a fedélzeti számítógép utolsó
lenullázásától számítva.
Utazás időtartama
Az utazás kezdetétől és a fedélzeti számítógép utolsó
lenullázásától eltelt időtartamot mutatja.
Az időtartam "órában és percben" kerül kijelzésre.
Megteendő távolság
Ez az úti célig megteendő távolság, amely a navigáció által
minden pillanatban kiszámított távolság, amennyiben
aktiválva van egy célravezetés, vagy a felhasználó által
bevitt érték, amelyből levonásra kerül a bevitel után meg-
tett távolság.
Érkezési időpont
A célhoz érés megközelítő időpontját jelzi.
A kijelzett érkezési időpont úgy kerül meghatározásra,
hogy az átlagsebesség alapján kiszámított hátralevő
utazási idő hozzáadásra kerül a pontos időhöz és azt
30%-kal megnöveljük.
16-09-2002
Page 120 of 182
16-09-2002
BOXER RÉSZLETESEN
124

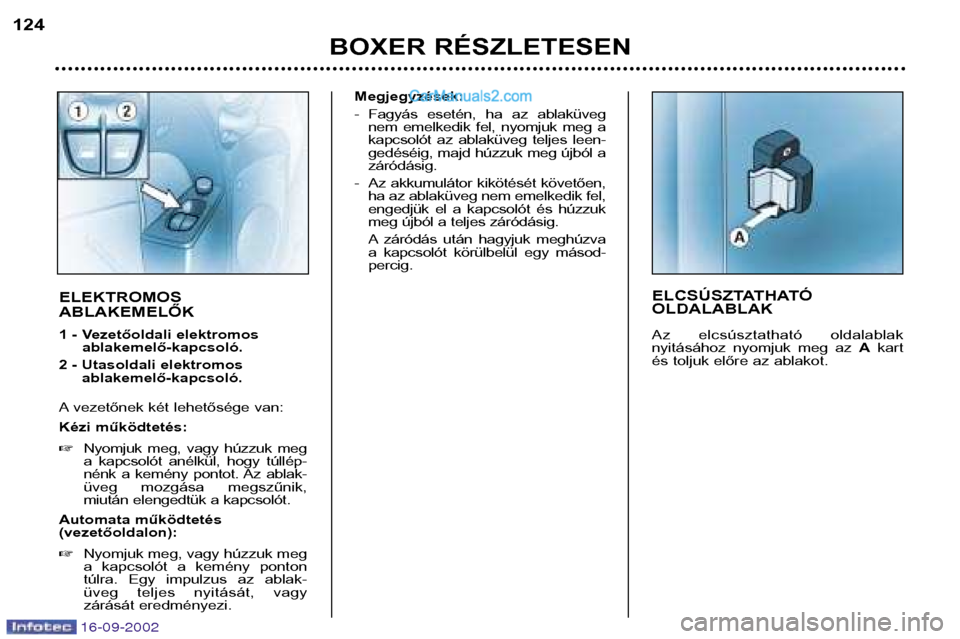

ELCSÚSZTATHATÓ OLDALABLAK
Az elcsúsztatható oldalablak
nyitásához nyomjuk meg az
Akart
és toljuk előre az ablakot.ELEKTROMOS ABLAKEMELŐK
1 - Vezetőoldali elektromos ablakemelő-kapcsoló.
2 - Utasoldali elektromos ablakemelő-kapcsoló.
A vezetőnek két lehetősége van:
Kézi működtetés: Nyomjuk meg, vagy húzzuk meg
a kapcsolót anélkül, hogy túllép-
nénk a kemény pontot. Az ablak-
üveg mozgása megszűnik,
miután elengedtük a kapcsolót.
Automata működtetés
(vezetőoldalon): Nyomjuk meg, vagy húzzuk meg
a kapcsolót a kemény ponton
túlra. Egy impulzus az ablak-
üveg teljes nyitását, vagy
zárását eredményezi.
Megjegyzések:
- Fagyás esetén, ha az ablaküveg
nem emelkedik fel, nyomjuk meg a
kapcsolót az ablaküveg teljes leen-
gedéséig, majd húzzuk meg újból azáródásig.
- Az akkumulátor kikötését követően, ha az ablaküveg nem emelkedik fel,
engedjük el a kapcsolót és húzzuk
meg újból a teljes záródásig.
A záródás után hagyjuk meghúzva
a kapcsolót körülbelül egy másod-percig.
