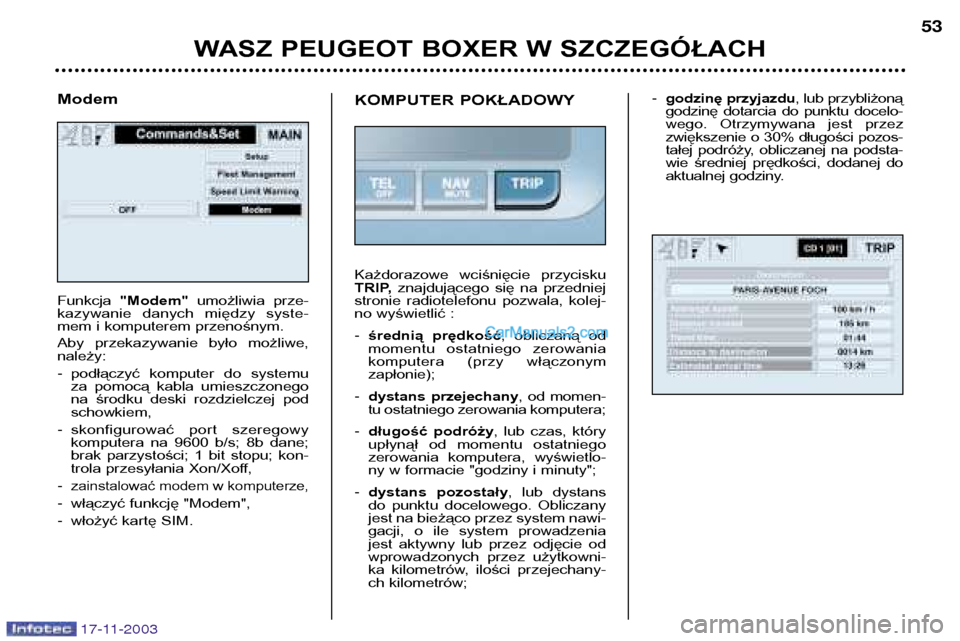

WASZ PEUGEOT BOXER W SZCZEGÓŁACH53
17-11-2003
Modem Funkcja
"Modem" umożliwia prze-
kazywanie danych między syste-
mem i komputerem przenośnym.
Aby przekazywanie było możliwe, należy: - podłączyć komputer do systemu
za pomocą kabla umieszczonego
na środku deski rozdzielczej podschowkiem,
- skonfigurować port szeregowy
komputera na 9600 b/s; 8b dane;
brak parzystości; 1 bit stopu; kon-
trola przesyłania Xon/Xoff,
-
zainstalować modem w komputerze,
- włączyć funkcję "Modem",
- włożyć kartę SIM.
KOMPUTER POKŁADOWY
Każdorazowe wciśnięcie przycisku
TRIP, znajdującego się na przedniej
stronie radiotelefonu pozwala, kolej-
no wyświetlić : - średnią prędkość , obliczaną od
momentu ostatniego zerowania
komputera (przy włączonymzapłonie);
- dystans przejechany , od momen-
tu ostatniego zerowania komputera;
- długość podróży , lub czas, który
upłynął od momentu ostatniego
zerowania komputera, wyświetlo-
ny w formacie "godziny i minuty";
- dystans pozostały , lub dystans
do punktu docelowego. Obliczany
jest na bieżąco przez system nawi-
gacji, o ile system prowadzenia
jest aktywny lub przez odjęcie od
wprowadzonych przez użytkowni-
ka kilometrów, ilości przejechany-
ch kilometrów; -
godzinę przyjazdu , lub przybliżoną
godzinę dotarcia do punktu docelo-
wego. Otrzymywana jest przez
zwiększenie o 30% długości pozos-
tałej podróży, obliczanej na podsta-
wie średniej prędkości, dodanej do
aktualnej godziny.

WASZ PEUGEOT BOXER W SZCZEGÓŁACH53
17-11-2003
Modem Funkcja
"Modem" umożliwia prze-
kazywanie danych między syste-
mem i komputerem przenośnym.
Aby przekazywanie było możliwe, należy: - podłączyć komputer do systemu
za pomocą kabla umieszczonego
na środku deski rozdzielczej podschowkiem,
- skonfigurować port szeregowy
komputera na 9600 b/s; 8b dane;
brak parzystości; 1 bit stopu; kon-
trola przesyłania Xon/Xoff,
-
zainstalować modem w komputerze,
- włączyć funkcję "Modem",
- włożyć kartę SIM.
KOMPUTER POKŁADOWY
Każdorazowe wciśnięcie przycisku
TRIP, znajdującego się na przedniej
stronie radiotelefonu pozwala, kolej-
no wyświetlić : - średnią prędkość , obliczaną od
momentu ostatniego zerowania
komputera (przy włączonymzapłonie);
- dystans przejechany , od momen-
tu ostatniego zerowania komputera;
- długość podróży , lub czas, który
upłynął od momentu ostatniego
zerowania komputera, wyświetlo-
ny w formacie "godziny i minuty";
- dystans pozostały , lub dystans
do punktu docelowego. Obliczany
jest na bieżąco przez system nawi-
gacji, o ile system prowadzenia
jest aktywny lub przez odjęcie od
wprowadzonych przez użytkowni-
ka kilometrów, ilości przejechany-
ch kilometrów; -
godzinę przyjazdu , lub przybliżoną
godzinę dotarcia do punktu docelo-
wego. Otrzymywana jest przez
zwiększenie o 30% długości pozos-
tałej podróży, obliczanej na podsta-
wie średniej prędkości, dodanej do
aktualnej godziny.

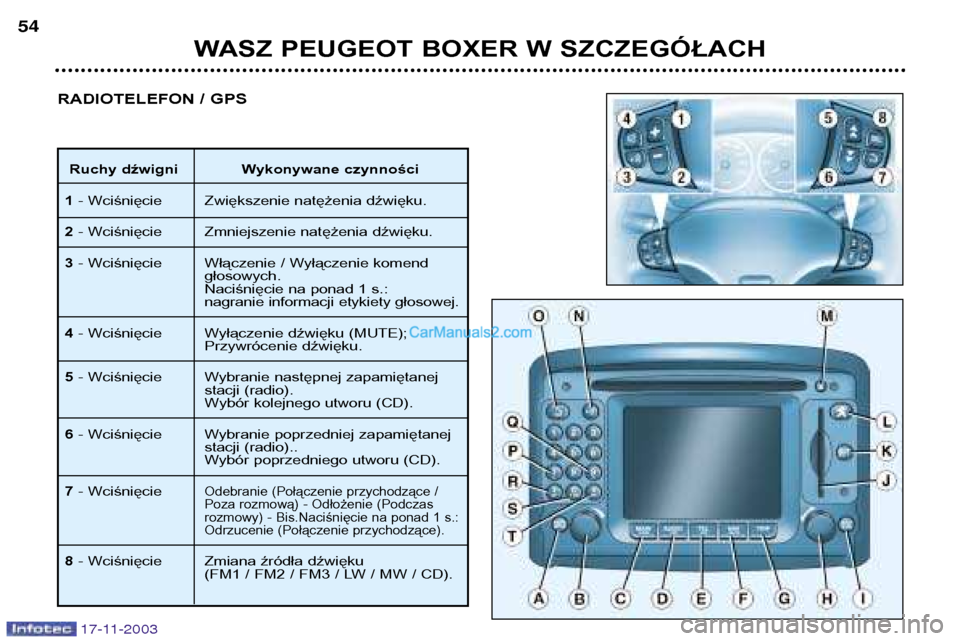

WASZ PEUGEOT BOXER W SZCZEGÓŁACH
54
17-11-2003
RADIOTELEFON / GPS
Ruchy dźwigni Wykonywane czynności
1 - Wciśnięcie Zwiększenie natężenia dźwięku.
2 - Wciśnięcie Zmniejszenie natężenia dźwięku.
3 - Wciśnięcie Włączenie / Wyłączenie komend
głosowych.Naciśnięcie na ponad 1 s.:
nagranie informacji etykiety głosowej.
4 - Wciśnięcie Wyłączenie dźwięku (MUTE);
Przywrócenie dźwięku.
5 - Wciśnięcie Wybranie następnej zapamiętanej
stacji (radio).Wybór kolejnego utworu (CD).
6 - Wciśnięcie Wybranie poprzedniej zapamiętanej
stacji (radio)..
Wybór poprzedniego utworu (CD).
7 - Wciśnięcie
Odebranie (Połączenie przychodzące /
Poza rozmową) - Odłożenie (Podczas
rozmowy) - Bis.Naciśnięcie na ponad 1 s.:
Odrzucenie (Połączenie przychodzące).
8- Wciśnięcie Zmiana źródła dźwięku
(FM1 / FM2 / FM3 / LW / MW / CD).

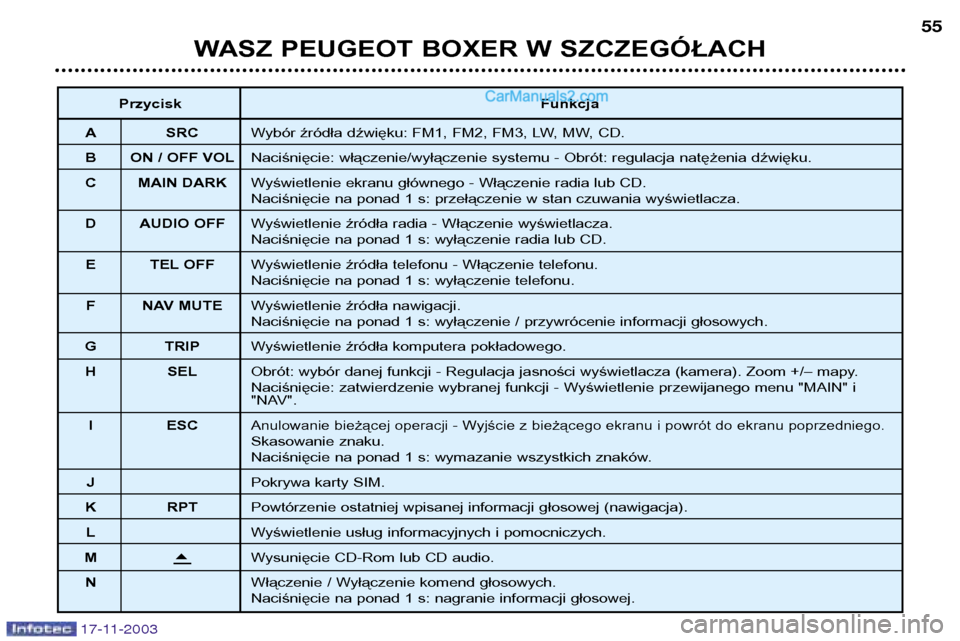

WASZ PEUGEOT BOXER W SZCZEGÓŁACH55
Przycisk Funkcja
A SRC Wybór źródła dźwięku: FM1, FM2, FM3, LW, MW, CD.
B ON / OFF VOL Naciśnięcie: włączenie/wyłączenie systemu - Obrót: regulacja natężenia dźwięku.
C MAIN DARK Wyświetlenie ekranu głównego - Włączenie radia lub CD.
Naciśnięcie na ponad 1 s: przełączenie w stan czuwania wyświetlacza.
D AUDIO OFF Wyświetlenie źródła radia - Włączenie wyświetlacza.
Naciśnięcie na ponad 1 s: wyłączenie radia lub CD.
E TEL OFF Wyświetlenie źródła telefonu - Włączenie telefonu.
Naciśnięcie na ponad 1 s: wyłączenie telefonu.
F NAV MUTE Wyświetlenie źródła nawigacji.
Naciśnięcie na ponad 1 s: wyłączenie / przywrócenie informacji głosowych.
G TRIP Wyświetlenie źródła komputera pokładowego.
H SEL Obrót: wybór danej funkcji - Regulacja jasności wyświetlacza (kamera). Zoom +/– mapy.
Naciśnięcie: zatwierdzenie wybranej funkcji - Wyświetlenie przewijanego menu "MAIN" i
"NAV".
I ESC
Anulowanie bieżącej operacji - Wyjście z bieżącego ekranu i powrót do ekranu poprzedniego.Skasowanie znaku.
Naciśnięcie na ponad 1 s: wymazanie wszystkich znaków.
J Pokrywa karty SIM.
K RPT Powtórzenie ostatniej wpisanej informacji głosowej (nawigacja).
L Wyświetlenie usług informacyjnych i pomocniczych.
M

Wysunięcie CD-Rom lub CD audio.
N Włączenie / Wyłączenie komend głosowych.
Naciśnięcie na ponad 1 s: nagranie informacji głosowej.
17-11-2003

17-11-2003

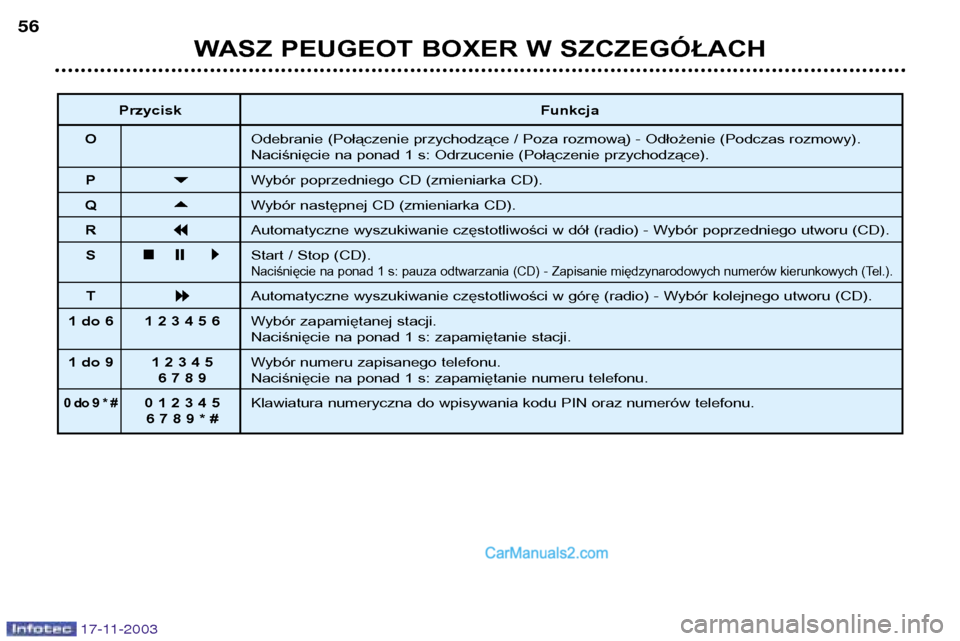

WASZ PEUGEOT BOXER W SZCZEGÓŁACH
56
Przycisk Funkcja
O Odebranie (Połączenie przychodzące / Poza rozmową) - Odłożenie (Podczas rozmowy).
Naciśnięcie na ponad 1 s: Odrzucenie (Połączenie przychodzące).
P

Wybór poprzedniego CD (zmieniarka CD).
Q

Wybór następnej CD (zmieniarka CD).
R

Automatyczne wyszukiwanie częstotliwości w dół (radio) - Wybór poprzedniego utworu (CD).
S



Start / Stop (CD).Naciśnięcie na ponad 1 s: pauza odtwarzania (CD) - Zapisanie międzynarodowych numerów kierunkowych (Tel.).
T

Automatyczne wyszukiwanie częstotliwości w górę (radio) - Wybór kolejnego utworu (CD).
1 do 6 1 2 3 4 5 6 Wybór zapamiętanej stacji.
Naciśnięcie na ponad 1 s: zapamiętanie stacji.
1 do 9 1 2 3 4 5 Wybór numeru zapisanego telefonu.
6 7 8 9 Naciśnięcie na ponad 1 s: zapamiętanie numeru telefonu.
0 do 9 * #0 1 2 3 4 5 Klawiatura numeryczna do wpisywania kodu PIN oraz numerów telefonu.
6 7 8 9 * #

17-11-2003

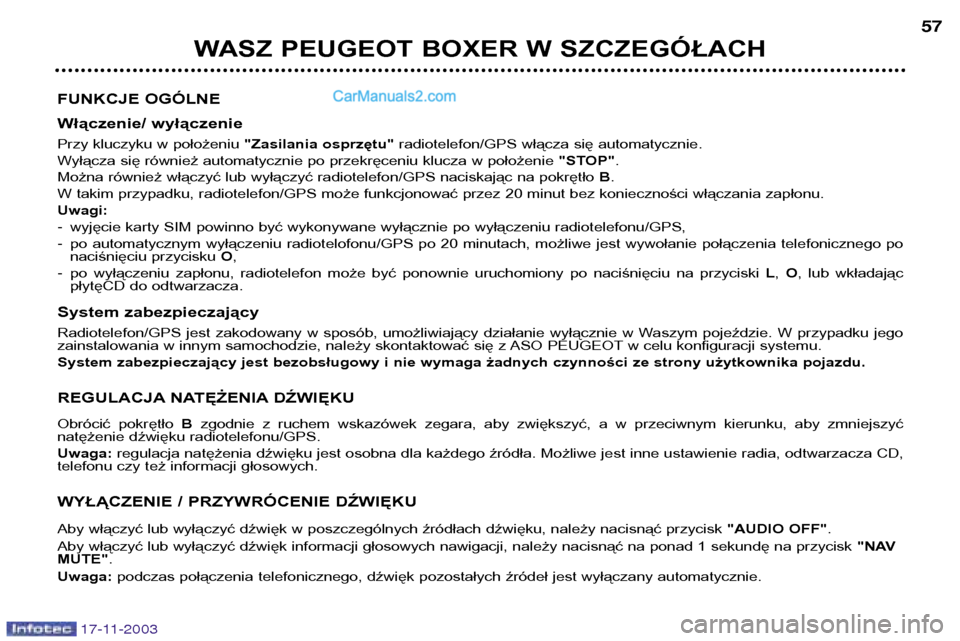

WASZ PEUGEOT BOXER W SZCZEGÓŁACH57
FUNKCJE OGÓLNE
Włączenie/ wyłączenie
Przy kluczyku w położeniu "Zasilania osprzętu"radiotelefon/GPS włącza się automatycznie.
Wyłącza się również automatycznie po przekręceniu klucza w położenie "STOP".
Można również włączyć lub wyłączyć radiotelefon/GPS naciskając na pokrętło B.
W takim przypadku, radiotelefon/GPS może funkcjonować przez 20 minut bez konieczności włączania zapłonu. Uwagi:- wyjęcie karty SIM powinno być wykonywane wyłącznie po wyłączeniu radiotelefonu/GPS,
- po automatycznym wyłączeniu radiotelofonu/GPS po 20 minutach, możliwe jest wywołanie połączenia telefonicznego po
naciśnięciu przycisku O,
- po wyłączeniu zapłonu, radiotelefon może być ponownie uruchomiony po naciśnięciu na przyciski L, O , lub wkładając
płytęCD do odtwarzacza.
System zabezpieczający
Radiotelefon/GPS jest zakodowany w sposób, umożliwiający działanie wyłącznie w Waszym pojeździe. W przypadku jego
zainstalowania w innym samochodzie, należy skontaktować się z ASO PEUGEOT w celu konfiguracji systemu.
System zabezpieczający jest bezobsługowy i nie wymaga żadnych czynności ze strony użytkownika pojazdu.
REGULACJA NATĘŻENIA DŹWIĘKU
Obrócić pokrętło B zgodnie z ruchem wskazówek zegara, aby zwiększyć, a w przeciwnym kierunku, aby zmniejszyć
natężenie dźwięku radiotelefonu/GPS. Uwaga: regulacja natężenia dźwięku jest osobna dla każdego źródła. Możliwe jest inne ustawienie radia, odtwarzacza CD,
telefonu czy też informacji głosowych.
WYŁĄCZENIE / PRZYWRÓCENIE DŹWIĘKU
Aby włączyć lub wyłączyć dźwięk w poszczególnych źródłach dźwięku, należy nacisnąć przycisk "AUDIO OFF".
Aby włączyć lub wyłączyć dźwięk informacji głosowych nawigacji, należy nacisnąć na ponad 1 sekundę na przycisk "NAV
MUTE" .
Uwaga: podczas połączenia telefonicznego, dźwięk pozostałych źródeł jest wyłączany automatycznie.

17-11-2003

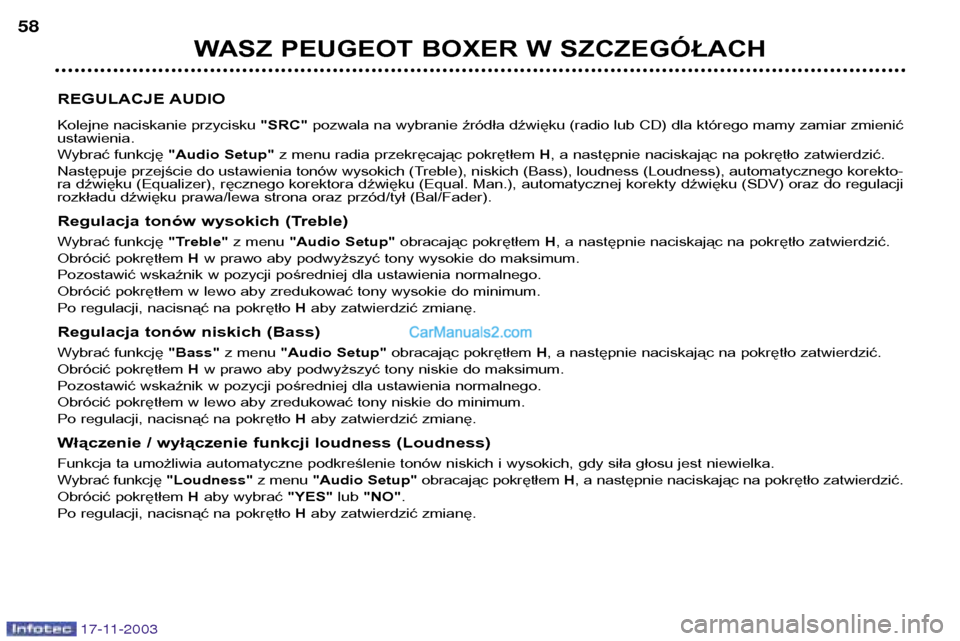

WASZ PEUGEOT BOXER W SZCZEGÓŁACH
58
REGULACJE AUDIO
Kolejne naciskanie przycisku "SRC"pozwala na wybranie źródła dźwięku (radio lub CD) dla którego mamy zamiar zmienić
ustawienia.
Wybrać funkcję "Audio Setup" z menu radia przekręcając pokrętłem H, a następnie naciskając na pokrętło zatwierdzić.
Następuje przejście do ustawienia tonów wysokich (Treble), niskich (Bass), loudness (Loudness), automatycznego korekto-
ra dźwięku (Equalizer), ręcznego korektora dźwięku (Equal. Man.), automatycznej korekty dźwięku (SDV) oraz do regulacji
rozkładu dźwięku prawa/lewa strona oraz przód/tył (Bal/Fader).
Regulacja tonów wysokich (Treble)
Wybrać funkcję "Treble"z menu "Audio Setup" obracając pokrętłem H, a następnie naciskając na pokrętło zatwierdzić.
Obrócić pokrętłem Hw prawo aby podwyższyć tony wysokie do maksimum.
Pozostawić wskaźnik w pozycji pośredniej dla ustawienia normalnego.
Obrócić pokrętłem w lewo aby zredukować tony wysokie do minimum.
Po regulacji, nacisnąć na pokrętło Haby zatwierdzić zmianę.
Regulacja tonów niskich (Bass)
Wybrać funkcję "Bass"z menu "Audio Setup" obracając pokrętłem H, a następnie naciskając na pokrętło zatwierdzić.
Obrócić pokrętłem Hw prawo aby podwyższyć tony niskie do maksimum.
Pozostawić wskaźnik w pozycji pośredniej dla ustawienia normalnego.
Obrócić pokrętłem w lewo aby zredukować tony niskie do minimum.
Po regulacji, nacisnąć na pokrętło Haby zatwierdzić zmianę.
Włączenie / wyłączenie funkcji loudness (Loudness)
Funkcja ta umożliwia automatyczne podkreślenie tonów niskich i wysokich, gdy siła głosu jest niewielka.
Wybrać funkcję "Loudness"z menu "Audio Setup" obracając pokrętłem H, a następnie naciskając na pokrętło zatwierdzić.
Obrócić pokrętłem Haby wybrać "YES"lub "NO" .
Po regulacji, nacisnąć na pokrętło Haby zatwierdzić zmianę.

17-11-2003

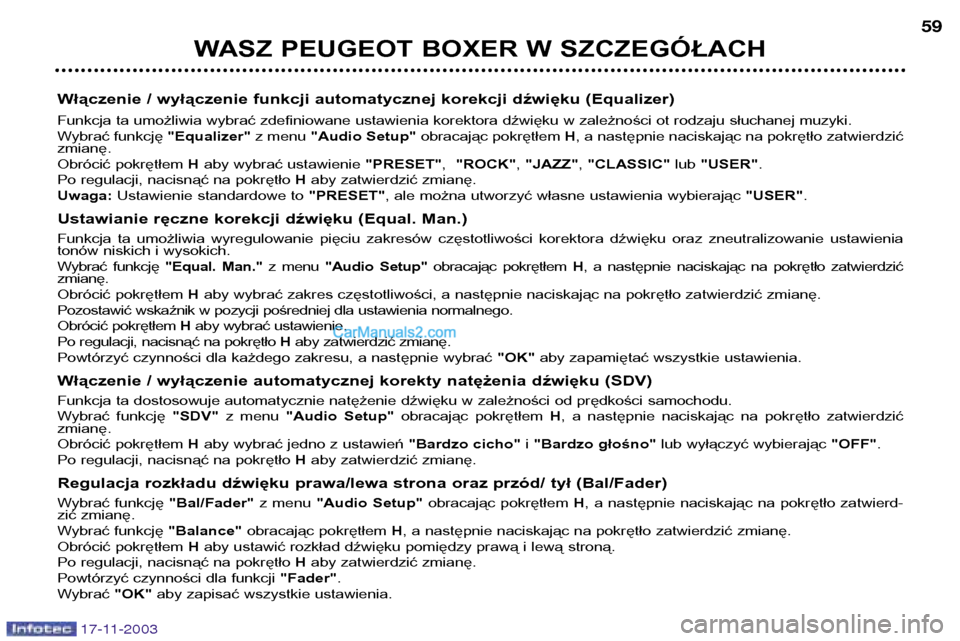

WASZ PEUGEOT BOXER W SZCZEGÓŁACH59
Włączenie / wyłączenie funkcji automatycznej korekcji dźwięku (Equalizer)
Funkcja ta umożliwia wybrać zdefiniowane ustawienia korektora dźwięku w zależności ot rodzaju słuchanej muzyki.
Wybrać funkcję "Equalizer"z menu "Audio Setup" obracając pokrętłem H, a następnie naciskając na pokrętło zatwierdzić
zmianę.
Obrócić pokrętłem Haby wybrać ustawienie "PRESET", "ROCK" , "JAZZ" , "CLASSIC" lub "USER" .
Po regulacji, nacisnąć na pokrętło Haby zatwierdzić zmianę.
Uwaga: Ustawienie standardowe to "PRESET", ale można utworzyć własne ustawienia wybierając "USER".
Ustawianie ręczne korekcji dźwięku (Equal. Man.)
Funkcja ta umożliwia wyregulowanie pięciu zakresów częstotliwości korektora dźwięku oraz zneutralizowanie ustawienia
tonów niskich i wysokich.
Wybrać funkcję "Equal. Man."z menu "Audio Setup" obracając pokrętłem H, a następnie naciskając na pokrętło zatwierdzić
zmianę.
Obrócić pokrętłem Haby wybrać zakres częstotliwości, a następnie naciskając na pokrętło zatwierdzić zmianę.
Pozostawić wskaźnik w pozycji pośredniej dla ustawienia normalnego.
Obrócić pokrętłem Haby wybrać ustawienie.
Po regulacji, nacisnąć na pokrętło Haby zatwierdzić zmianę.
Powtórzyć czynności dla każdego zakresu, a następnie wybrać "OK"aby zapamiętać wszystkie ustawienia.
Włączenie / wyłączenie automatycznej korekty natężenia dźwięku (SDV)
Funkcja ta dostosowuje automatycznie natężenie dźwięku w zależności od prędkości samochodu.
Wybrać funkcję "SDV"z menu "Audio Setup" obracając pokrętłem H, a następnie naciskając na pokrętło zatwierdzić
zmianę.
Obrócić pokrętłem Haby wybrać jedno z ustawień "Bardzo cicho"i "Bardzo głośno" lub wyłączyć wybierając "OFF".
Po regulacji, nacisnąć na pokrętło Haby zatwierdzić zmianę.
Regulacja rozkładu dźwięku prawa/lewa strona oraz przód/ tył (Bal/Fader)
Wybrać funkcję "Bal/Fader"z menu "Audio Setup" obracając pokrętłem H, a następnie naciskając na pokrętło zatwierd-
zić zmianę.
Wybrać funkcję "Balance"obracając pokrętłem H, a następnie naciskając na pokrętło zatwierdzić zmianę.
Obrócić pokrętłem Haby ustawić rozkład dźwięku pomiędzy prawą i lewą stroną.
Po regulacji, nacisnąć na pokrętło Haby zatwierdzić zmianę.
Powtórzyć czynności dla funkcji "Fader".
Wybrać "OK"aby zapisać wszystkie ustawienia.

17-11-2003

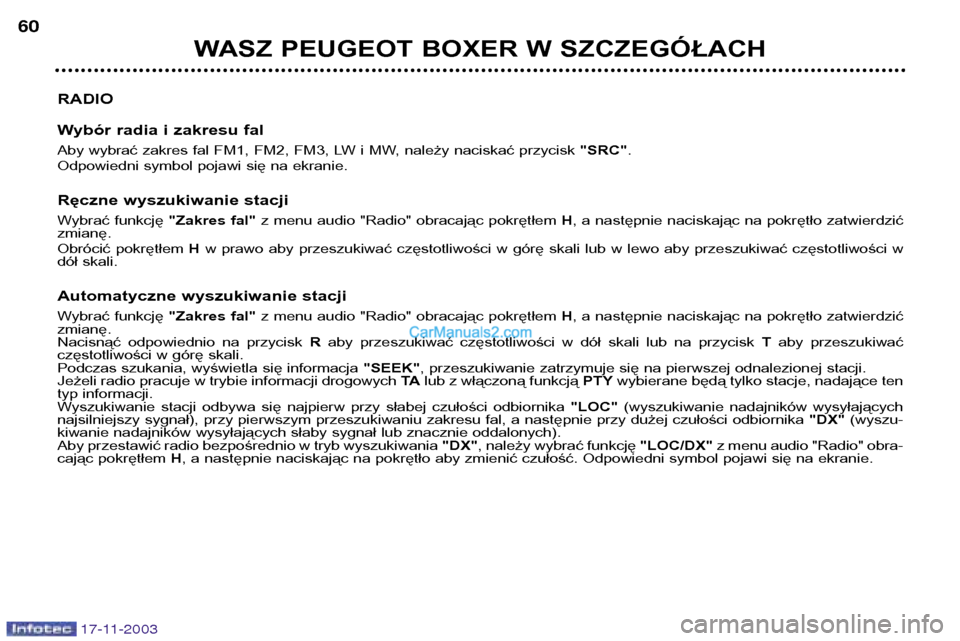

WASZ PEUGEOT BOXER W SZCZEGÓŁACH
60
RADIO
Wybór radia i zakresu fal
Aby wybrać zakres fal FM1, FM2, FM3, LW i MW, należy naciskać przycisk "SRC".
Odpowiedni symbol pojawi się na ekranie.
Ręczne wyszukiwanie stacji
Wybrać funkcję "Zakres fal"z menu audio "Radio" obracając pokrętłem H, a następnie naciskając na pokrętło zatwierdzić
zmianę.
Obrócić pokrętłem Hw prawo aby przeszukiwać częstotliwości w górę skali lub w lewo aby przeszukiwać częstotliwości w
dół skali.
Automatyczne wyszukiwanie stacji
Wybrać funkcję "Zakres fal"z menu audio "Radio" obracając pokrętłem H, a następnie naciskając na pokrętło zatwierdzić
zmianę.
Nacisnąć odpowiednio na przycisk Raby przeszukiwać częstotliwości w dół skali lub na przycisk Taby przeszukiwać
częstotliwości w górę skali.
Podczas szukania, wyświetla się informacja "SEEK", przeszukiwanie zatrzymuje się na pierwszej odnalezionej stacji.
Jeżeli radio pracuje w trybie informacji drogowych TAlub z włączoną funkcją PTYwybierane będą tylko stacje, nadające ten
typ informacji.
Wyszukiwanie stacji odbywa się najpierw przy słabej czułości odbiornika "LOC" (wyszukiwanie nadajników wysyłających
najsilniejszy sygnał), przy pierwszym przeszukiwaniu zakresu fal, a następnie przy dużej czułości odbiornika "DX"(wyszu-
kiwanie nadajników wysyłających słaby sygnał lub znacznie oddalonych).
Aby przestawić radio bezpośrednio w tryb wyszukiwania "DX", należy wybrać funkcję "LOC/DX" z menu audio "Radio" obra-
cając pokrętłem H, a następnie naciskając na pokrętło aby zmienić czułość. Odpowiedni symbol pojawi się na ekranie.

17-11-2003

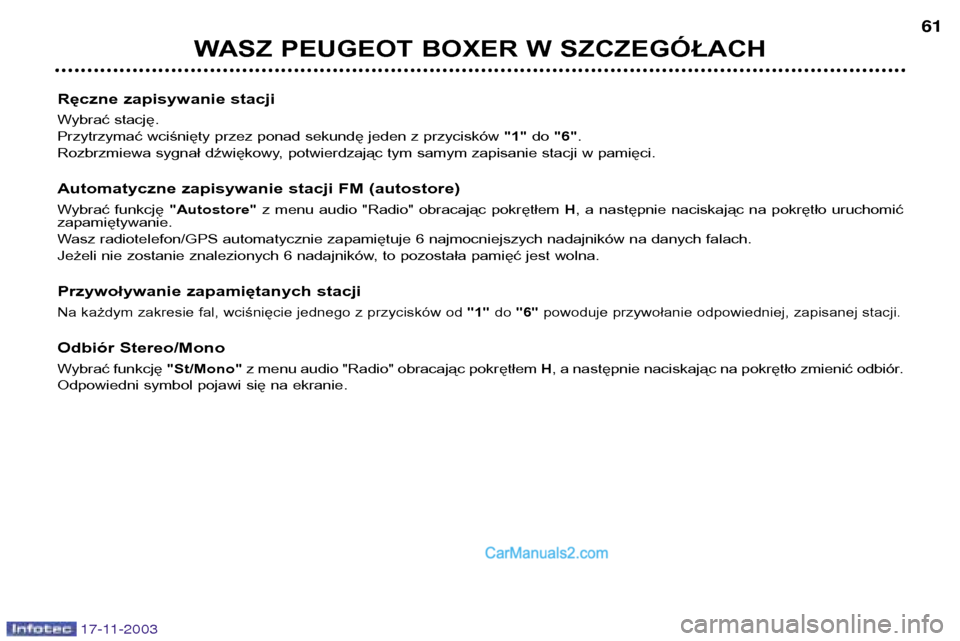

WASZ PEUGEOT BOXER W SZCZEGÓŁACH61
Ręczne zapisywanie stacji
Wybrać stację.
Przytrzymać wciśnięty przez ponad sekundę jeden z przycisków "1"do "6" .
Rozbrzmiewa sygnał dźwiękowy, potwierdzając tym samym zapisanie stacji w pamięci.
Automatyczne zapisywanie stacji FM (autostore)
Wybrać funkcję "Autostore"z menu audio "Radio" obracając pokrętłem H, a następnie naciskając na pokrętło uruchomić
zapamiętywanie.
Wasz radiotelefon/GPS automatycznie zapamiętuje 6 najmocniejszych nadajników na danych falach.
Jeżeli nie zostanie znalezionych 6 nadajników, to pozostała pamięć jest wolna.
Przywoływanie zapamiętanych stacji
Na każdym zakresie fal, wciśnięcie jednego z przycisków od "1"do "6" powoduje przywołanie odpowiedniej, zapisanej stacji.
Odbiór Stereo/Mono
Wybrać funkcję "St/Mono"z menu audio "Radio" obracając pokrętłem H, a następnie naciskając na pokrętło zmienić odbiór.
Odpowiedni symbol pojawi się na ekranie.
