Peugeot Boxer 2003 Betriebsanleitung (in German)

05-05-2003
PRAKTISCHE HINWEISE133
1 -
BehŠlter fŸr Servolenkung
2 - Batterie
3 - BehŠlter fŸr KŸhlflŸssigkeit 4 -
BehŠlter fŸr BremsflŸssigkeit
5 - Luftfilter
6 - BehŠlter fŸr Scheiben- und Scheinwerferwaschanlage 7 -
Sicherungskasten
8 - …lmessstab
9 - EinfŸllšffnung Motoršl
TURBODIESELMOTOR 2,8 LITER HDI/TED

05-05-2003
PRAKTISCHE HINWEISE
134
F†LLSTANDSKONTROLLEN …lstand ☞Kontrollieren Sie den …lstand regelmŠ§ig und fŸllen Sie zwischen2 …lwechseln …l nach. (DerVerbrauch betrŠgt maximal 0,5 l auf
1 000 km). Die Kontrolle erfolgt bei waagerecht stehendem Fahrzeug und kaltemMotor mit Hilfe der …lstandsanzeigeoder des …lmessstabes.
…lmessstab 2 Markierungen auf dem…lmessstab:
A= Maximum
Maximum-Markierung niemals Ÿberschreiten. B = MinimumUm die Betriebssicherheit des Motors und derAbgasreinigungsanlageauf Dauer zu gewŠhrleis-ten, darf dem Motoršl keinZusatzmittel beigegebenwerden.
…lwechsel
Laut Angaben im Abschnitt
"PEUGEOT-WARTUNG" .
Hinweis: Vermeiden Sie lŠngeren
Hautkontakt mit Altšl.
W ahl des ViskositŠtsgrades
Das …l muss in jedem Fall den QualitŠtsnormen des HerstellersgenŸgen. FŸllstand BremsflŸssigkeit : - Die FlŸssigkeit muss stets zwischen den Markierungen DANGER (Gefahr) und Maximumdes BehŠlters stehen.
- Bei gro§em FlŸssigkeitsverlustsuchen Sie bitte unverzŸglich
einen PEUGEOT-VertragshŠndler.
Austausch: - Die FlŸssigkeit mu§ unbedingt in
den im Wartungsplan desHerstellers vorgesehenenAbstŠnden ausgetauscht werden.
-V erwenden Sie die vom Hersteller
empfohlenen, den DOT4 Normen
entsprechenden Betriebsstoffe.
Hinweis: Die BremsflŸssigkeit ist
schŠdlich und stark Štzend.V ermeiden Sie jeglichen
Hautkontakt. FŸllstand KŸhlflŸssigkeit V erwenden Sie die vom Hersteller
empfohlene FlŸssigkeit. Bei warmem Motor reguliert der
Motorventilator die Temperatur derKŸhlflŸssigkeit. Da er aus diesem
Grunde auch nach Abziehen desZŸndschlŸssels gegebenenfalls wei-terlŠuft und au§erdem dasKŸhlsystem unter Druck steht, darf frŸhestens eine Stunde nachAbstellen des Motors daran gearbei-tet werden.
Um jedes Risiko einer VerbrŸhung zu vermeiden, schrauben Sie denV
erschluss zunŠchst nur um zwei
Umdrehungen auf und lassen Sie
den Druck absinken. Wenn derDruck abgesunken ist, kšnnen Sie
den Verschluss ganz entfernen undFlŸssigkeit nachfŸllen. Hinweis: Die KŸhlflŸssigkeit muss
nicht gewechselt werden. V erbrauchte Betriebsstoffe
Gie§en Sie Altšl, Brems-, oder
KŸhlflŸssigkeit nicht in dieKanalisation oder ins Erdreich. FŸllstand des BehŠlters der Servolenkung ☞ BehŠlter bei kaltem Motor
(Umgebungstemperatur) šffnen.Die FlŸssigkeit mu§ stets ober-halb der Markierung MINI in derNŠhe der Markierung MAXI ste-hen.
FŸllstand der Scheibenwaschanlage undScheinwerferwaschanlage* Zur optimalen Reinigung und zu Ihrer eigenen Sicherheit raten wir
Ihnen, die von PEUGEOT empfohle-nen Reinigungsmittel zu verwenden. * Je nach Bestimmung.

05-05-2003
Verwenden Sie nur von
PEUGEOT empfohlene
Produkte. Um die FunktionstŸch-
tigkeit so wichtiger
Aggregate wie der Servolenkung
und der Bremsanlage zu gewŠhr-
leisten, hat PEUGEOT spezielle
Produkte ausgewŠhlt und hŠltdiese fŸr Sie bereit.

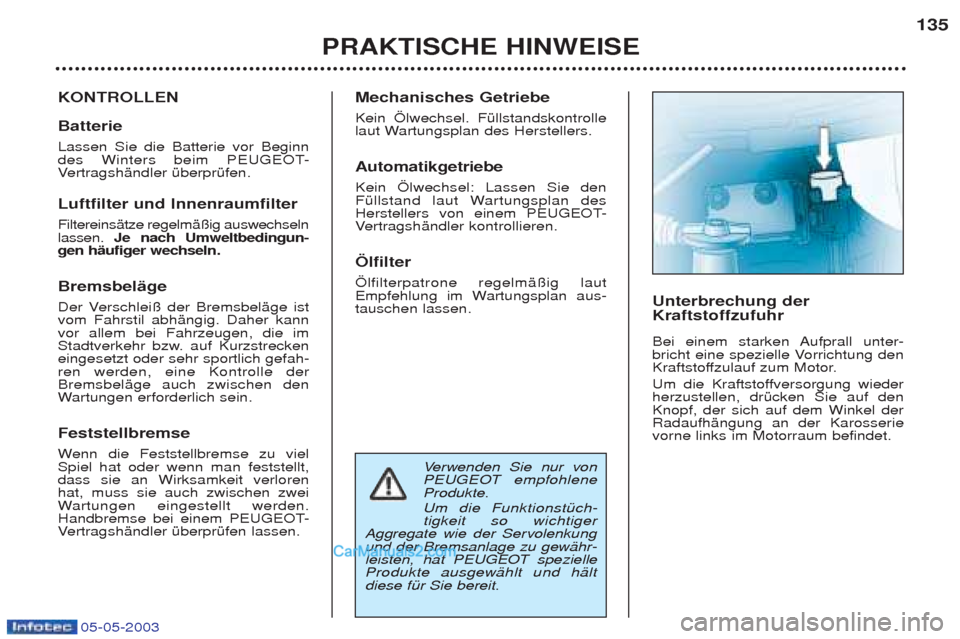

KONTROLLEN Batterie Lassen Sie die Batterie vor Beginn
des Winters beim PEUGEOT-V ertragshŠndler ŸberprŸfen.
Luftfilter und Innenraumfilter FiltereinsŠtze regelmŠ§ig auswechseln lassen. Je nach Umweltbedingun-
gen hŠufiger wechseln. BremsbelŠge
Der Verschlei§ der BremsbelŠge ist vom Fahrstil abhŠngig. Daher kannvor allem bei Fahrzeugen, die im
Stadtverkehr bzw. auf Kurzstreckeneingesetzt oder sehr sportlich gefah-ren werden, eine Kontrolle derBremsbelŠge auch zwischen denW artungen erforderlich sein.
Feststellbremse W enn die Feststellbremse zu viel
Spiel hat oder wenn man feststellt, dass sie an Wirksamkeit verlorenhat, muss sie auch zwischen zweiW artungen eingestellt werden.
Handbremse bei einem PEUGEOT-V ertragshŠndler ŸberprŸfen lassen. Mechanisches Getriebe Kein …lwechsel. FŸllstandskontrolle
laut Wartungsplan des Herstellers. Automatikgetriebe Kein …lwechsel: Lassen Sie den
FŸllstand laut Wartungsplan des
Herstellers von einem PEUGEOT-V
ertragshŠndler kontrollieren.
…lfilter …lfilterpatrone regelmŠ§ig laut
Empfehlung im Wartungsplan aus-tauschen lassen. Unterbrechung der Kraftstoffzufuhr
Bei einem starken Aufprall unter-
bricht eine spezielle Vorrichtung den
Kraftstoffzulauf zum Motor.
Um die Kraftstoffversorgung wieder herzustellen, drŸcken Sie auf denKnopf, der sich auf dem Winkel derRadaufhŠngung an der Karosserievorne links im Motorraum befindet.
PRAKTISCHE HINWEISE 135

05-05-2003
PRAKTISCHE HINWEISE
136

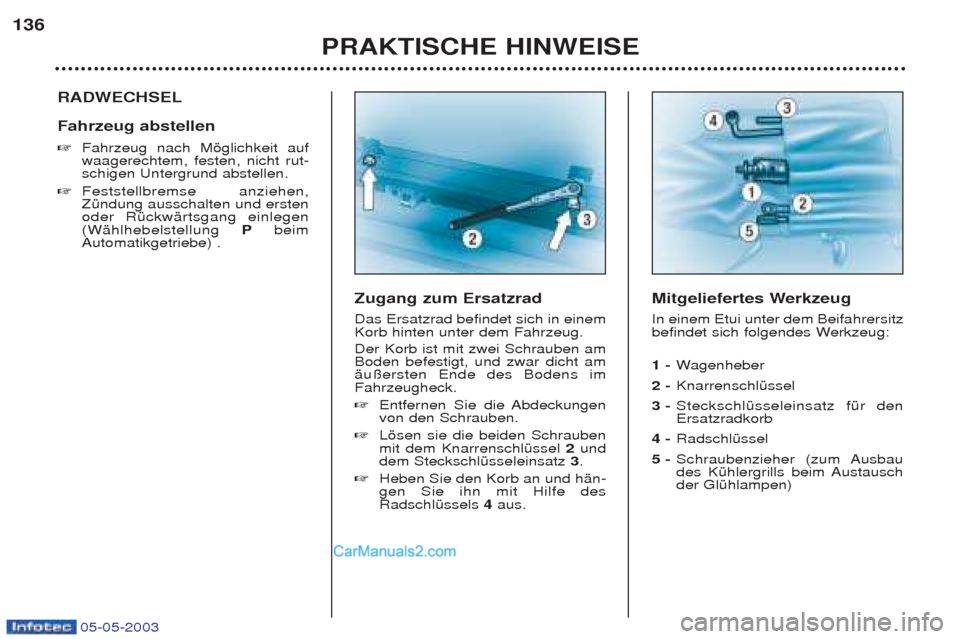

RADWECHSEL Fahrzeug abstellen ☞
Fahrzeug nach Mšglichkeit auf waagerechtem, festen, nicht rut-schigen Untergrund abstellen.
☞ Feststellbremse anziehen,ZŸndung ausschalten und erstenoder RŸckwŠrtsgang einlegen(WŠhlhebelstellung Pbeim
Automatikgetriebe) .
Mitgeliefertes Werkzeug In einem Etui unter dem Beifahrersitz
befindet sich folgendes Werkzeug: 1 -Wagenheber
2 - KnarrenschlŸssel
3 - SteckschlŸsseleinsatz fŸr den Ersatzradkorb
4 - RadschlŸssel
5 - Schraubenzieher (zum Ausbau
des KŸhlergrills beim Austauschder GlŸhlampen)
Zugang zum Ersatzrad Das Ersatzrad befindet sich in einem Korb hinten unter dem Fahrzeug. Der Korb ist mit zwei Schrauben am Boden befestigt, und zwar dicht amŠu§ersten Ende des Bodens imFahrzeugheck. ☞
Entfernen Sie die Abdeckungen von den Schrauben.
☞ Lšsen sie die beiden Schraubenmit dem KnarrenschlŸssel 2und
dem SteckschlŸsseleinsatz 3.
☞ Heben Sie den Korb an und hŠn-gen Sie ihn mit Hilfe desRadschlŸssels 4aus.

05-05-2003

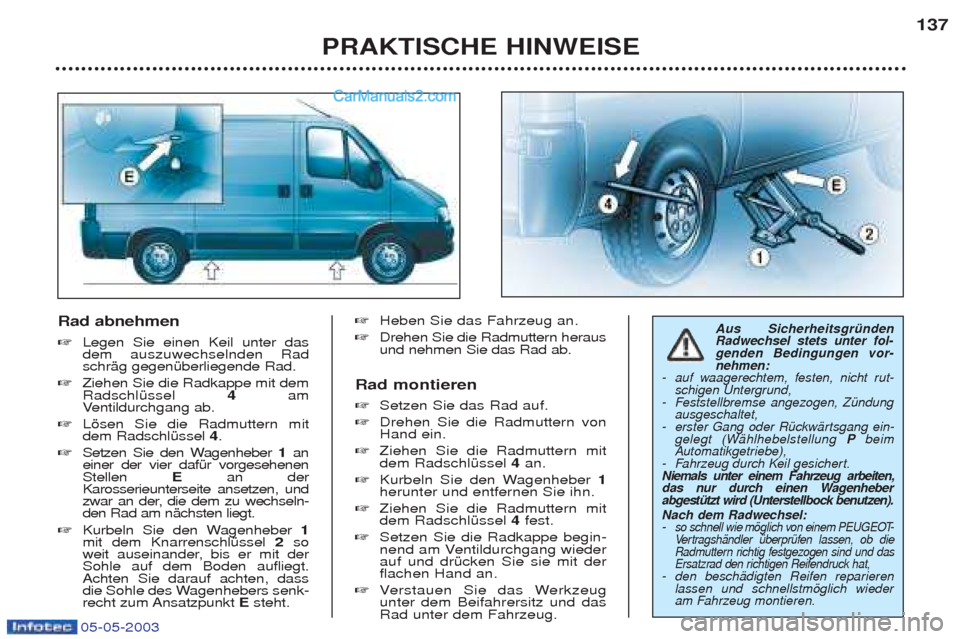

Rad abnehmen ☞Legen Sie einen Keil unter das dem auszuwechselnden RadschrŠg gegenŸberliegende Rad.
☞ Ziehen Sie die Radkappe mit demRadschlŸssel 4am
V entildurchgang ab.
☞ Lšsen Sie die Radmuttern mitdem RadschlŸssel 4.
☞ Setzen Sie den Wagenheber 1 an
einer der vier dafŸr vorgesehenenStellen Ean der
Karosserieunterseite ansetzen, und
zwar an der, die dem zu wechseln-den Rad am nŠchsten liegt.
☞ Kurbeln Sie den Wagenheber 1
mit dem KnarrenschlŸssel 2so
weit auseinander, bis er mit derSohle auf dem Boden aufliegt.Achten Sie darauf achten, dass
die Sohle des Wagenhebers senk-
recht zum Ansatzpunkt Esteht. ☞
Heben Sie das Fahrzeug an.
☞ Drehen Sie die Radmuttern herausund nehmen Sie das Rad ab.
Rad montieren ☞ Setzen Sie das Rad auf.
☞ Drehen Sie die Radmuttern von Hand ein.
☞ Ziehen Sie die Radmuttern mitdem RadschlŸssel 4an.
☞ Kurbeln Sie den Wagenheber 1
herunter und entfernen Sie ihn.
☞ Ziehen Sie die Radmuttern mitdem RadschlŸssel 4fest.
☞ Setzen Sie die Radkappe begin-
nend am Ventildurchgang wiederauf und drŸcken Sie sie mit derflachen Hand an.
☞ Verstauen Sie das Werkzeug
unter dem Beifahrersitz und dasRad unter dem Fahrzeug. Aus SicherheitsgrŸnden Radwechsel stets unter fol-genden Bedingungen vor-nehmen:
-a uf waagerechtem, festen, nicht rut-
schigen Untergrund,
-F eststellbremse angezogen, ZŸndung
ausgeschaltet,
- erster Gang oder RŸckwŠrtsgang ein-gelegt (WŠhlhebelstellung Pbeim
A utomatikgetriebe),
-F ahrzeug durch Keil gesichert.
Niemals unter einem Fahrzeug arbeiten,das nur durch einen WagenheberabgestŸtzt wird (Unterstellbock benutzen). Nach dem Radwechsel: -
so schnell wie mšglich von einem PEUGEOT-Ve rtragshŠndler ŸberprŸfen lassen, ob die
Radmuttern richtig festgezogen sind und das
Ersatzrad den richtigen Reifendruck hat,
- den beschŠdigten Reifen reparierenlassen und schnellstmšglich wieder
am Fahrzeug montieren.
PRAKTISCHE HINWEISE 137

05-05-2003
PRAKTISCHE HINWEISE
138

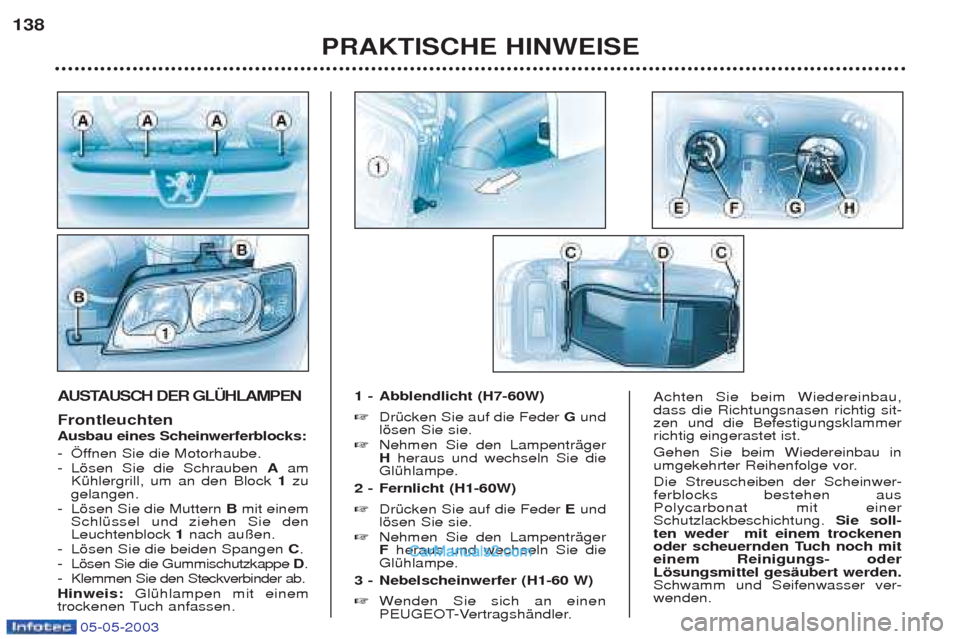

AUSTAUSCH DER GL†HLAMPEN Frontleuchten Ausbau eines Scheinwerferblocks:
-…f
fnen Sie die Motorhaube.
- Lšsen Sie die Schrauben Aam
KŸhlergrill, um an den Block 1zu
gelangen.
- Lšsen Sie die Muttern Bmit einem
SchlŸssel und ziehen Sie den Leuchtenblock 1nach au§en.
- Lšsen Sie die beiden Spangen C.
- Lšsen Sie die Gummischutzkappe D.
- Klemmen Sie den Steckverbinder ab.
Hinweis: GlŸhlampen mit einem
trockenen Tuch anfassen. 1 - Abblendlicht (H7-60W) ☞
DrŸcken Sie auf die Feder Gund
lšsen Sie sie.
☞ Nehmen Sie den LampentrŠger Hheraus und wechseln Sie die
GlŸhlampe.
2 - Fernlicht (H1-60W) ☞ DrŸcken Sie auf die Feder Eund
lšsen Sie sie.
☞ Nehmen Sie den LampentrŠger Fheraus und wechseln Sie die
GlŸhlampe.
3 - Nebelscheinwerfer (H1-60 W) ☞ Wenden Sie sich an einen
PEUGEOT-VertragshŠndler.Achten Sie beim Wiedereinbau, dass die Richtungsnasen richtig sit-zen und die Befestigungsklammerrichtig eingerastet ist. Gehen Sie beim Wiedereinbau in
umgekehrter Reihenfolge vor. Die Streuscheiben der Scheinwer- ferblocks bestehen ausPolycarbonat mit einerSchutzlackbeschichtung. Sie soll-
ten weder mit einem trockenen
oder scheuernden Tuch noch miteinem Reinigungs- oderLšsungsmittel gesŠubert werden.Schwamm und Seifenwasser ver-wenden.

05-05-2003

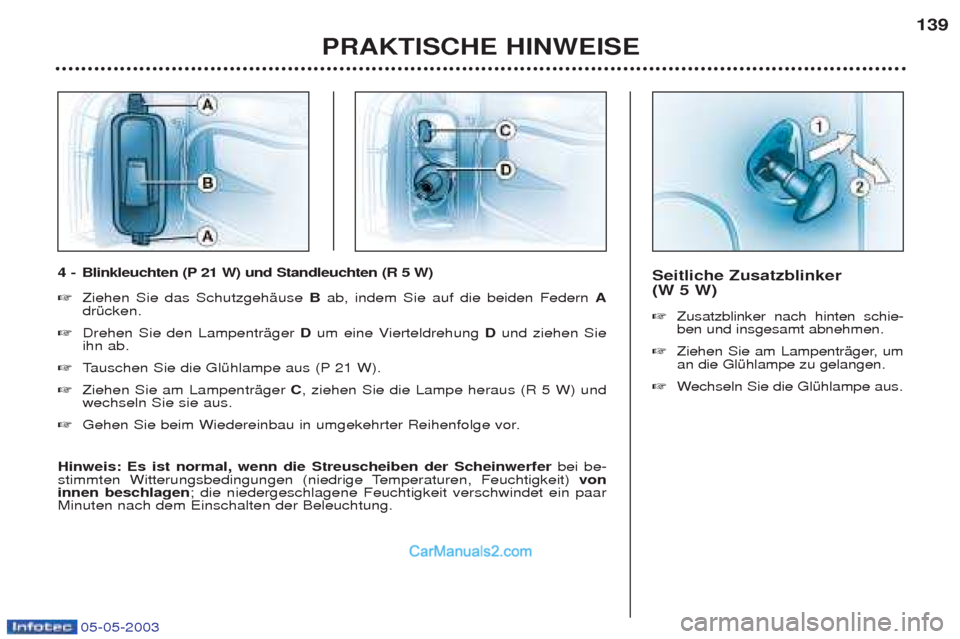

Seitliche Zusatzblinker (W 5 W) ☞Zusatzblinker nach hinten schie- ben und insgesamt abnehmen.
☞ Ziehen Sie am LampentrŠger, uman die GlŸhlampe zu gelangen.
☞ Wechseln Sie die GlŸhlampe aus.
PRAKTISCHE HINWEISE 139
4 -
Blinkleuchten (P 21 W) und Standleuchten (R 5 W)
☞ Ziehen Sie das SchutzgehŠuse Bab, indem Sie auf die beiden Federn A
drŸcken.
☞ Drehen Sie den LampentrŠger Dum eine Vierteldrehung Dund ziehen Sie
ihn ab.
☞ Tauschen Sie die GlŸhlampe aus (P 21 W).
☞ Ziehen Sie am LampentrŠger C, ziehen Sie die Lampe heraus (R 5 W) und
wechseln Sie sie aus.
☞ Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
Hinweis: Es ist normal, wenn die Streuscheiben der Scheinwerfer bei be-
stimmten Witterungsbedingungen (niedrige Temperaturen, Feuchtigkeit) von
innen beschlagen ; die niedergeschlagene Feuchtigkeit verschwindet ein paar
Minuten nach dem Einschalten der Beleuchtung.

05-05-2003

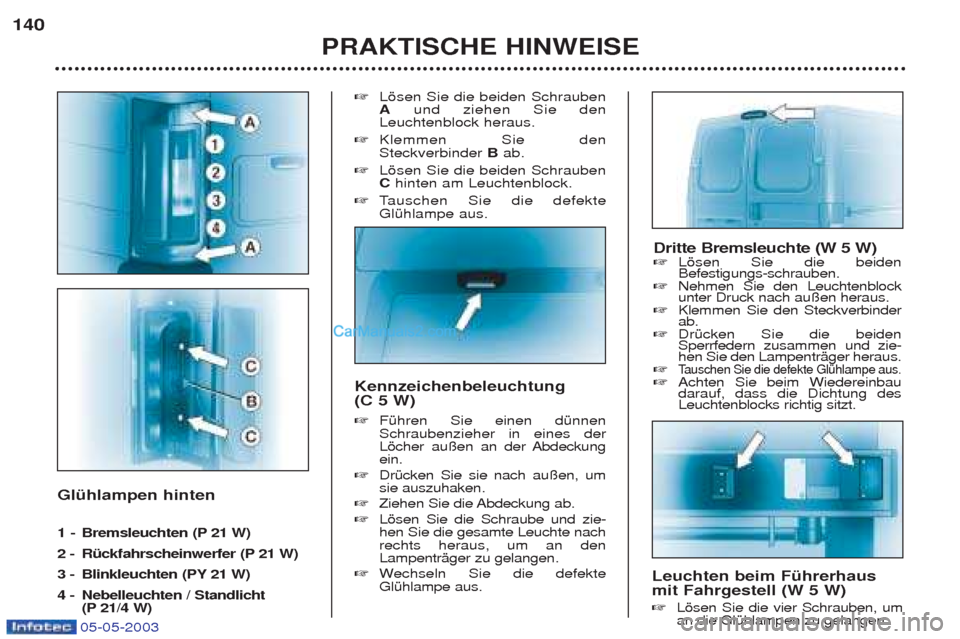

GlŸhlampen hinten
1 -Bremsleuchten (P 21 W)
2 - RŸckfahrscheinwerfer (P 21 W)
3 - Blinkleuchten (PY 21 W)
4 - Nebelleuchten / Standlicht (P 21/4 W) ☞
Lšsen Sie die beiden Schrauben A und ziehen Sie den
Leuchtenblock heraus.
☞ Klemmen Sie denSteckverbinder B ab.
☞ Lšsen Sie die beiden SchraubenChinten am Leuchtenblock.
☞ Tauschen Sie die defekte
GlŸhlampe aus.
PRAKTISCHE HINWEISE
140
Kennzeichenbeleuchtung (C 5 W) ☞FŸhren Sie einen dŸnnen Schraubenzieher in eines der
Lšcher au§en an der Abdeckungein.
☞ DrŸcken Sie sie nach au§en, umsie auszuhaken.
☞ Ziehen Sie die Abdeckung ab.
☞ Lšsen Sie die Schraube und zie-hen Sie die gesamte Leuchte nachrechts heraus, um an denLampentrŠger zu gelangen.
☞ Wechseln Sie die defekte
GlŸhlampe aus.
Leuchten beim FŸhrerhaus mit Fahrgestell (W 5 W) ☞ Lšsen Sie die vier Schrauben, um an die GlŸhlampen zu gelangen.
Dritte Bremsleuchte (W 5 W) ☞
Lšsen Sie die beiden Befestigungs-schrauben.
☞ Nehmen Sie den Leuchtenblockunter Druck nach au§en heraus.
☞ Klemmen Sie den Steckverbinderab.
☞ DrŸcken Sie die beidenSperrfedern zusammen und zie-hen Sie den LampentrŠger heraus.
☞
T auschen Sie die defekte GlŸhlampe aus.☞ Achten Sie beim Wiedereinbaudarauf, dass die Dichtung desLeuchtenblocks richtig sitzt.

05-05-2003

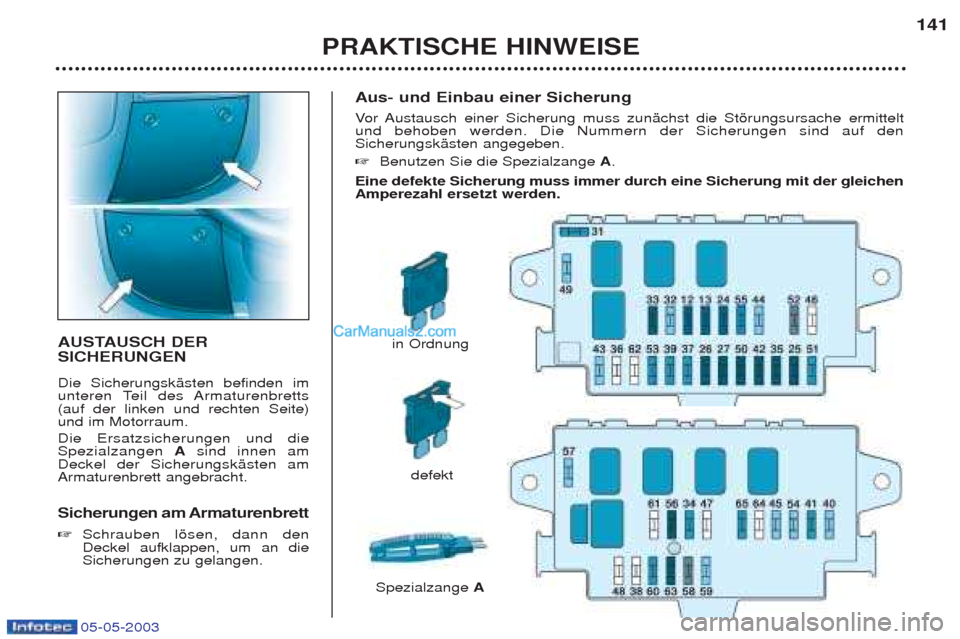

Aus- und Einbau einer Sicherung Vor Austausch einer Sicherung muss zunŠchst die Stšrungsursache ermittelt
und behoben werden. Die Nummern der Sicherungen sind auf den SicherungskŠsten angegeben. ☞ Benutzen Sie die Spezialzange A.
Eine defekte Sicherung muss immer durch eine Sicherung mit der gleichen Amperezahl ersetzt werden.
AUSTAUSCH DER SICHERUNGEN Die SicherungskŠsten befinden im
unteren Teil des Armaturenbretts(auf der linken und rechten Seite)und im Motorraum. Die Ersatzsicherungen und die Spezialzangen Asind innen am
Deckel der SicherungskŠsten amArmaturenbrett angebracht.
Sicherungen am Armaturenbrett ☞ Schrauben lšsen, dann den Deckel aufklappen, um an dieSicherungen zu gelangen.
in Ordnung
defekt
PRAKTISCHE HINWEISE 141
Spezialzange
A

05-05-2003
Sicherungen im Motorraum Sicherungskasten Um an die Sicherungen im Motorraum zu gelangen: ☞lšsen Sie den Deckel.
Schlie§en Sie den Deckel nach
beendeter Arbeit wieder sorgfŠltig.
PRAKTISCHE HINWEISE
144
Die elektrische Anlage
Ihres Fahrzeugs wurde sok
onzipiert, dass sie mit
der elektrischenStandard- und
Serienausstattung stšrungsfrei
funktioniert.
Bitte wenden Sie sich an einen
PEUGEOT-VertragshŠndler,
bevor Sie noch weitere elek-
trische Zubehšrteile einbauen.
FŸr die Behebung von
Funktionsstšrungen, derenUrsache der Einbau und dieV erwendung von elektrischem
Zubehšr, insbesondere mit einer
Stromaufnahme von mehr als 10
mA ist - welches nicht von
PEUGEOT geliefert und empfoh-
len wird und/oder nicht von einem
PEUGEOT-VertragshŠndler nach
den Richtlinien von PEUGEOT
eingebaut wurde - Ÿbernimmt
PEUGEOT grundsŠtzlich keine
Haftung, leistet keinen Ersatz und
erstattet nicht die daraus entstan-
denen Instandsetzungskosten. * Die Gro§-Sicherungen stellen einen zusŠtzlichen Schutz fŸr
die elektrischen Systeme dar.
Alle Reparaturarbeiten solltenvon einem PEUGEOT-
Ve rtragshŠndler durchgefŸhrt
w erden.
Sicherung Nr. StŠrke Abgesicherter Stromkreis
1* 60 A Sicherungskasten mit 27 Sicherungen (Innenraum)
2* 50 A VorglŸh-SteuergerŠt - Heizwiderstand
(2,8 Liter Motoren)
3* 30 A Anlassumschalter
4* 50 A Antiblockiersystem (ABS)
5* 40 A Klimaanlage (KŸhlluft)
6* 40 A Motorventilator (geringe Geschwindigkeit)
7* 40/60 A Motorventilator (hohe Geschwindigkeit) - Relais Motorventilator (hohe Geschwindigkeitmit KŸhlung)
