Peugeot Boxer 2010 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2010, Model line: Boxer, Model: Peugeot Boxer 2010Pages: 167, PDF-Größe: 4.39 MB
Page 11 of 167
4221

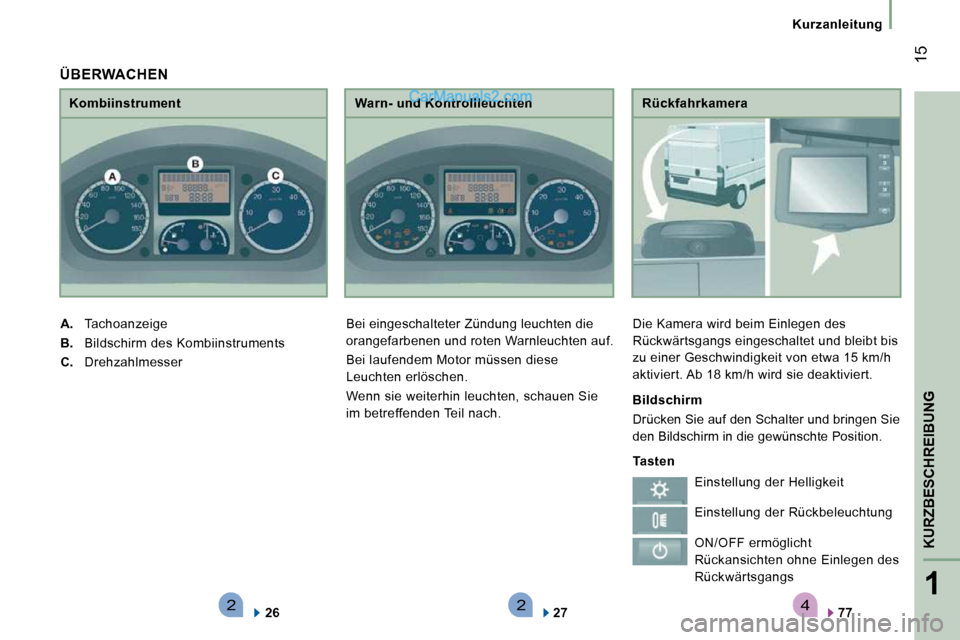

KURZBESCHREIBUNG
15
Kurzanleitung
Rückfahrkamera
Die Kamera wird beim Einlegen des
Rückwärtsgangs eingeschaltet und bleibt bis
zu einer Geschwindigkeit von etwa 15 km/h
aktiviert. Ab 18 km/h wird sie deaktiviert.
77
Kombiinstrument
A. Tachoanzeige
B. Bildschirm des Kombiinstruments
C. Drehzahlmesser
26 Warn- und Kontrollleuchten
Bei eingeschalteter Zündung leuchten die
orangefarbenen und roten Warnleuchten auf.
Bei laufendem Motor müssen diese
Leuchten erlöschen.
Wenn sie weiterhin leuchten, schauen Sie
im betreffenden Teil nach.
27
ÜBERWACHEN
Tasten
Einstellung der Helligkeit
Bildschirm
Drücken Sie auf den Schalter und bringen Sie
den Bildschirm in die gewünschte Position.
Einstellung der Rückbeleuchtung
ON/OFF ermöglicht
Rückansichten ohne Einlegen des
Rückwärtsgangs
Page 12 of 167
542
16

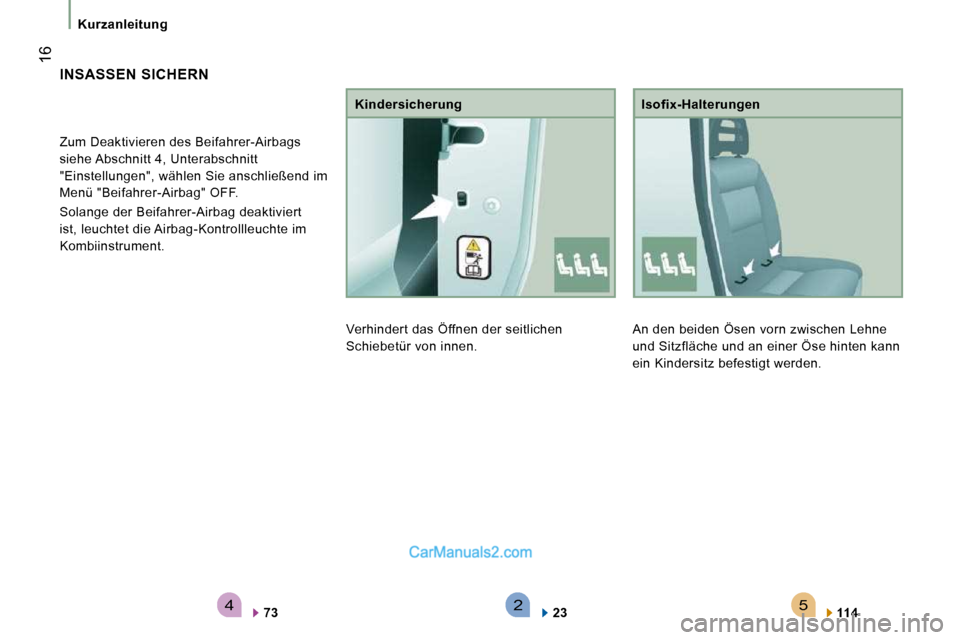

Kurzanleitung An den beiden Ösen vorn zwischen Lehne
und Sitzfläche und an einer Öse hinten kann
ein Kindersitz befestigt werden. Isofix-Halterungen
114
INSASSEN SICHERN
Zum Deaktivieren des Beifahrer-Airbags
siehe Abschnitt 4, Unterabschnitt
"Einstellungen", wählen Sie anschließend im
Menü "Beifahrer-Airbag" OFF.
Solange der Beifahrer-Airbag deaktiviert
ist, leuchtet die Airbag-Kontrollleuchte im
Kombiinstrument.
73 Verhindert das Öffnen der seitlichen
Schiebetür von innen.
Kindersicherung
23
Page 13 of 167
4321
KURZBESCHREIBUNG
17
Kurzanleitung

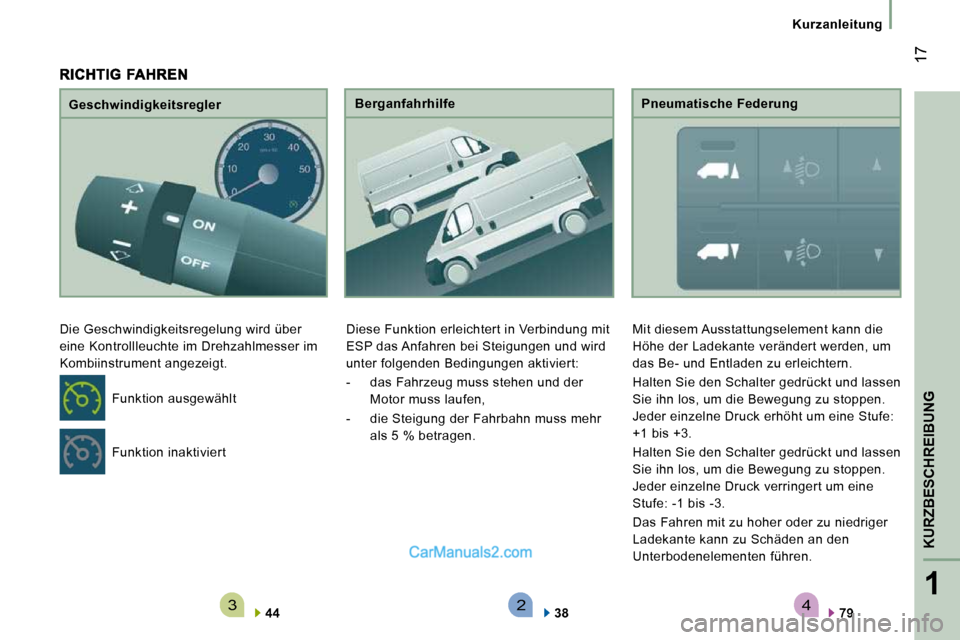

Geschwindigkeitsregler
Die Geschwindigkeitsregelung wird über
eine Kontrollleuchte im Drehzahlmesser im
Kombiinstrument angezeigt.
44 Berganfahrhilfe
Diese Funktion erleichtert in Verbindung mit
ESP das Anfahren bei Steigungen und wird
unter folgenden Bedingungen aktiviert:
- das Fahrzeug muss stehen und der Motor muss laufen,
- die Steigung der Fahrbahn muss mehr als 5 % betragen.
38 Pneumatische Federung
Mit diesem Ausstattungselement kann die
Höhe der Ladekante verändert werden, um
das Be- und Entladen zu erleichtern.
Halten Sie den Schalter gedrückt und lassen
Sie ihn los, um die Bewegung zu stoppen.
Jeder einzelne Druck erhöht um eine Stufe:
+1 bis +3.
Halten Sie den Schalter gedrückt und lassen
Sie ihn los, um die Bewegung zu stoppen.
Jeder einzelne Druck verringert um eine
Stufe: -1 bis -3.
Das Fahren mit zu hoher oder zu niedriger
Ladekante kann zu Schäden an den
Unterbodenelementen führen.
79
Funktion inaktiviert
Funktion ausgewählt
Page 14 of 167
18

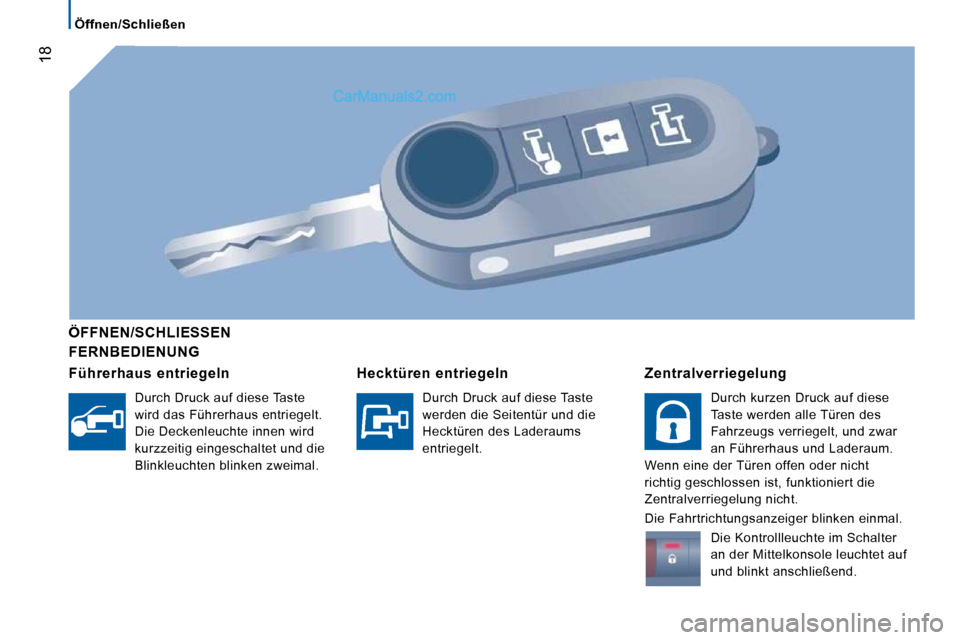

Öffnen/Schließen
FERNBEDIENUNG
ÖFFNEN/SCHLIESSEN
Führerhaus entriegeln
Durch Druck auf diese Taste
wird das Führerhaus entriegelt.
Die Deckenleuchte innen wird
kurzzeitig eingeschaltet und die
Blinkleuchten blinken zweimal.
Hecktüren entriegeln
Durch Druck auf diese Taste
werden die Seitentür und die
Hecktüren des Laderaums
entriegelt.
Zentralverriegelung
Durch kurzen Druck auf diese
Taste werden alle Türen des
Fahrzeugs verriegelt, und zwar
an Führerhaus und Laderaum.
Wenn eine der Türen offen oder nicht
richtig geschlossen ist, funktioniert die
Zentralverriegelung nicht.
Die Fahrtrichtungsanzeiger blinken einmal.
Die Kontrollleuchte im Schalter
an der Mittelkonsole leuchtet auf
und blinkt anschließend.
Page 15 of 167
19
2
STARTBEREIT

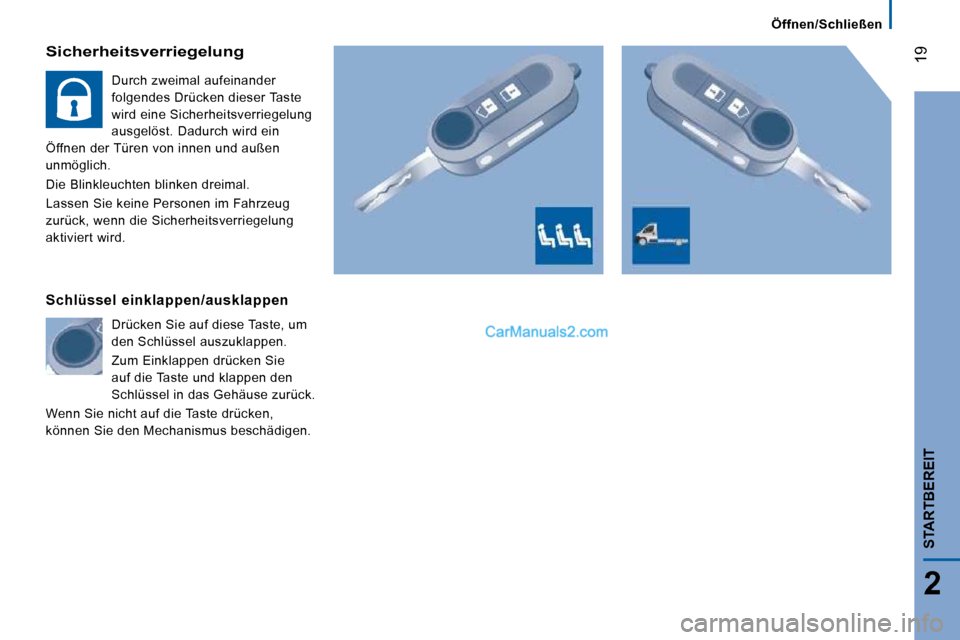

Sicherheitsverriegelung
Durch zweimal aufeinander
folgendes Drücken dieser Taste
wird eine Sicherheitsverriegelung
ausgelöst. Dadurch wird ein
Öffnen der Türen von innen und außen
unmöglich.
Die Blinkleuchten blinken dreimal.
Lassen Sie keine Personen im Fahrzeug
zurück, wenn die Sicherheitsverriegelung
aktiviert wird.
Schlüssel einklappen/ausklappen
Drücken Sie auf diese Taste, um
den Schlüssel auszuklappen.
Zum Einklappen drücken Sie
auf die Taste und klappen den
Schlüssel in das Gehäuse zurück.
Wenn Sie nicht auf die Taste drücken,
können Sie den Mechanismus beschädigen.
Öffnen/Schließen
Page 16 of 167
20
Öffnen/Schließen

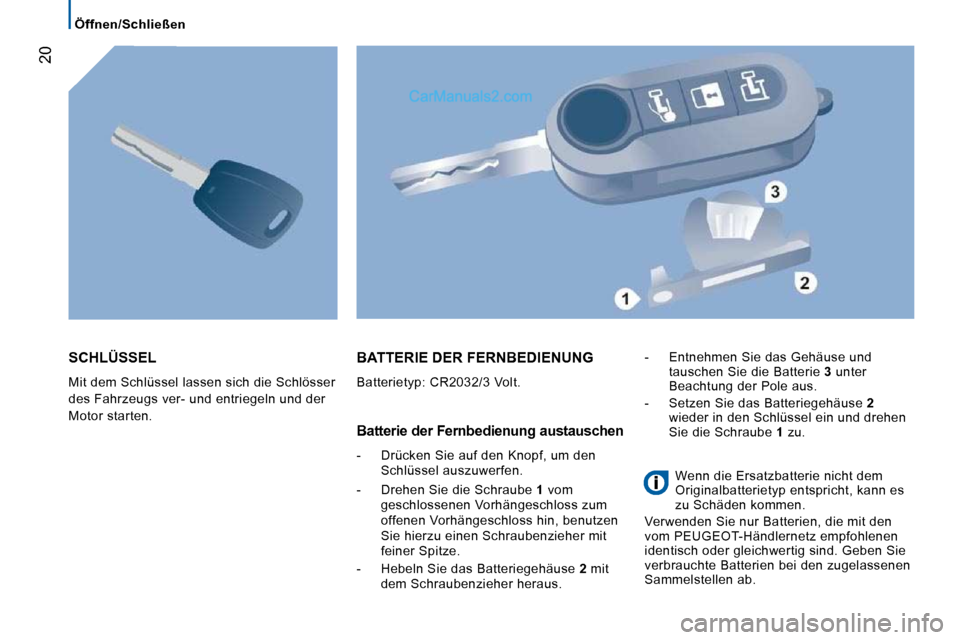

SCHLÜSSEL
Mit dem Schlüssel lassen sich die Schlösser
des Fahrzeugs ver- und entriegeln und der
Motor starten.
BATTERIE DER FERNBEDIENUNG
Batterietyp: CR2032/3 Volt.
Batterie der Fernbedienung austauschen
- Drücken Sie auf den Knopf , um den Schlüssel auszuwerfen.
- Drehen Sie die Schraube 1 vom
geschlossenen Vorhängeschloss zum
offenen Vorhängeschloss hin, benutzen
Sie hierzu einen Schraubenzieher mit
feiner Spitze.
- Hebeln Sie das Batteriegehäuse 2 mit
dem Schraubenzieher heraus. - Entnehmen Sie das Gehäuse und
tauschen Sie die Batterie 3 unter
Beachtung der Pole aus.
- Setzen Sie das Batteriegehäuse 2
wieder in den Schlüssel ein und drehen
Sie die Schraube 1 zu.
Wenn die Ersatzbatterie nicht dem
Originalbatterietyp entspricht, kann es
zu Schäden kommen.
Verwenden Sie nur Batterien, die mit den
vom PEUGEOT-Händlernetz empfohlenen
identisch oder gleichwertig sind. Geben Sie
verbrauchte Batterien bei den zugelassenen
Sammelstellen ab.
Page 17 of 167
20
Öffnen/Schließen
SCHLÜSSEL
Mit dem Schlüssel lassen sich die Schlösser
des Fahrzeugs ver- und entriegeln und der
Motor starten.
BATTERIE DER FERNBEDIENUNG
Batterietyp: CR2032/3 Volt.
Batterie der Fernbedienung austauschen
- Drücken Sie auf den Knopf , um den Schlüssel auszuwerfen.
- Drehen Sie die Schraube 1 vom
geschlossenen Vorhängeschloss zum
offenen Vorhängeschloss hin, benutzen
Sie hierzu einen Schraubenzieher mit
feiner Spitze.
- Hebeln Sie das Batteriegehäuse 2 mit
dem Schraubenzieher heraus. - Entnehmen Sie das Gehäuse und
tauschen Sie die Batterie 3 unter
Beachtung der Pole aus.
- Setzen Sie das Batteriegehäuse 2
wieder in den Schlüssel ein und drehen
Sie die Schraube 1 zu.
Wenn die Ersatzbatterie nicht dem
Originalbatterietyp entspricht, kann es
zu Schäden kommen.
Verwenden Sie nur Batterien, die mit den
vom PEUGEOT-Händlernetz empfohlenen
identisch oder gleichwertig sind. Geben Sie
verbrauchte Batterien bei den zugelassenen
Sammelstellen ab.
Page 18 of 167
21
2
STARTBEREIT

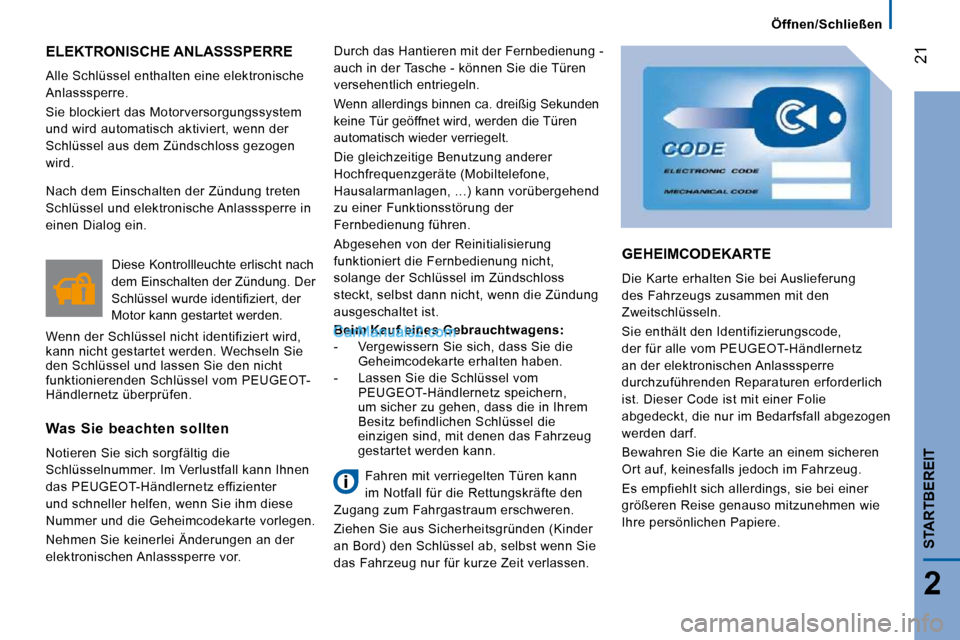

ELEKTRONISCHE ANLASSSPERRE
Alle Schlüssel enthalten eine elektronische
Anlasssperre.
Sie blockiert das Motorversorgungssystem
und wird automatisch aktiviert, wenn der
Schlüssel aus dem Zündschloss gezogen
wird. Durch das Hantieren mit der Fernbedienung -
auch in der Tasche - können Sie die Türen
versehentlich entriegeln.
Wenn allerdings binnen ca. dreißig Sekunden
keine Tür geöffnet wird, werden die Türen
automatisch wieder verriegelt.
Die gleichzeitige Benutzung anderer
Hochfrequenzgeräte (Mobiltelefone,
Hausalarmanlagen, ...) kann vorübergehend
zu einer Funktionsstörung der
Fernbedienung führen.
Abgesehen von der Reinitialisierung
funktioniert die Fernbedienung nicht,
solange der Schlüssel im Zündschloss
steckt, selbst dann nicht, wenn die Zündung
ausgeschaltet ist.
Was Sie beachten sollten
Notieren Sie sich sorgfältig die
Schlüsselnummer. Im Verlustfall kann Ihnen
das PEUGEOT -Händlernetz effizienter
und schneller helfen, wenn Sie ihm diese
Nummer und die Geheimcodekarte vorlegen.
Nehmen Sie keinerlei Änderungen an der
elektronischen Anlasssperre vor. Diese Kontrollleuchte erlischt nach
dem Einschalten der Zündung. Der
S c h l ü s s e l w u r d e i d e n t i fi z i e r t , d e r
Motor kann gestartet werden.
Wenn der Schlüssel nicht identifiziert wird,
kann nicht gestartet werden. Wechseln Sie
den Schlüssel und lassen Sie den nicht
funktionierenden Schlüssel vom PEUGEOT -
Händlernetz überprüfen.
Fahren mit verriegelten Türen kann
im Notfall für die Rettungskräfte den
Zugang zum Fahrgastraum erschweren.
Ziehen Sie aus Sicherheitsgründen (Kinder
an Bord) den Schlüssel ab, selbst wenn Sie
das Fahrzeug nur für kurze Zeit verlassen.
Nach dem Einschalten der Zündung treten
Schlüssel und elektronische Anlasssperre in
einen Dialog ein.
Beim Kauf eines Gebrauchtwagens:
- Vergewissern Sie sich, dass Sie die Geheimcodekarte erhalten haben.
- Lassen Sie die Schlüssel vom PEUGEOT -Händlernetz speichern,
um sicher zu gehen, dass die in Ihrem
Besitz befindlichen Schlüssel die
einzigen sind, mit denen das Fahrzeug
gestartet werden kann.
GEHEIMCODEKARTE
Die Karte erhalten Sie bei Auslieferung
des Fahrzeugs zusammen mit den
Zweitschlüsseln.
Sie enthält den Identifizierungscode,
der für alle vom PEUGEOT-Händlernetz
an der elektronischen Anlasssperre
durchzuführenden Reparaturen erforderlich
ist. Dieser Code ist mit einer Folie
abgedeckt, die nur im Bedarfsfall abgezogen
werden darf.
Bewahren Sie die Karte an einem sicheren
Ort auf, keinesfalls jedoch im Fahrzeug.
Es empfiehlt sich allerdings, sie bei einer
größeren Reise genauso mitzunehmen wie
Ihre persönlichen Papiere.
Öffnen/Schließen
Page 19 of 167
22
Öffnen/Schließen

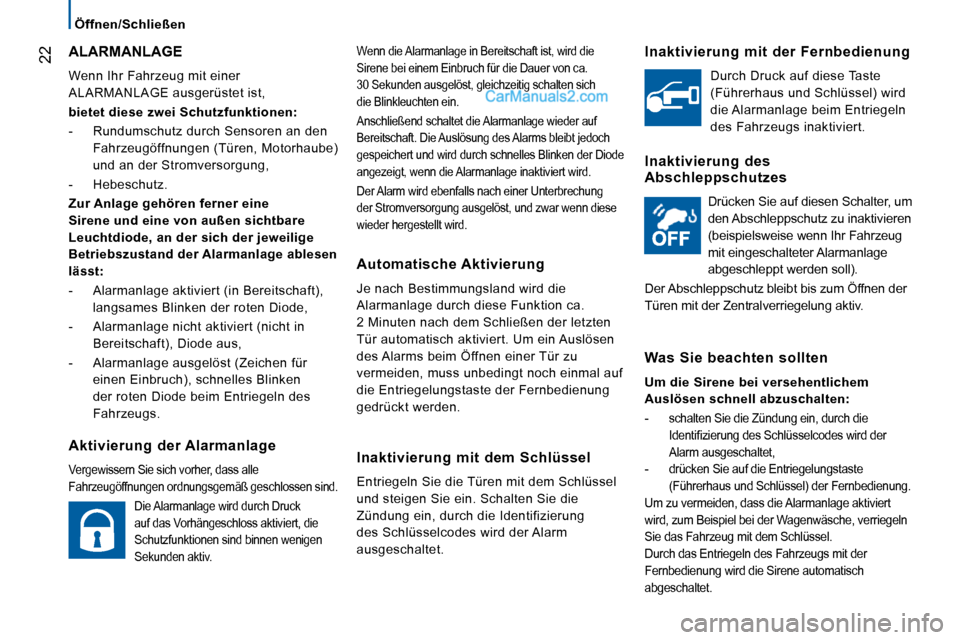

Wenn die Alarmanlage in Bereitschaft ist, wird die
Sirene bei einem Einbruch für die Dauer von ca.
30 Sekunden ausgelöst, gleichzeitig schalten sich
die Blinkleuchten ein.
Anschließend schaltet die Alarmanlage wieder auf
Bereitschaft. Die Auslösung des Alarms bleibt jedoc h
gespeichert und wird durch schnelles Blinken der Di ode
angezeigt, wenn die Alarmanlage inaktiviert wird.
Der Alarm wird ebenfalls nach einer Unterbrechung
der Stromversorgung ausgelöst, und zwar wenn diese
wieder hergestellt wird.
Automatische Aktivierung
Je nach Bestimmungsland wird die
Alarmanlage durch diese Funktion ca.
2 Minuten nach dem Schließen der letzten
Tür automatisch aktiviert. Um ein Auslösen
des Alarms beim Öffnen einer Tür zu
vermeiden, muss unbedingt noch einmal auf
die Entriegelungstaste der Fernbedienung
gedrückt werden.
Inaktivierung mit dem Schlüssel
Entriegeln Sie die Türen mit dem Schlüssel
und steigen Sie ein. Schalten Sie die
Zündung ein, durch die Identifizierung
des Schlüsselcodes wird der Alarm
ausgeschaltet.
Inaktivierung mit der Fernbedienung
Durch Druck auf diese Taste
(Führerhaus und Schlüssel) wird
die Alarmanlage beim Entriegeln
des Fahrzeugs inaktiviert.
Inaktivierung des Abschleppschutzes
Drücken Sie auf diesen Schalter, um
den Abschleppschutz zu inaktivieren
(beispielsweise wenn Ihr Fahrzeug
mit eingeschalteter Alarmanlage
abgeschleppt werden soll).
Der Abschleppschutz bleibt bis zum Öffnen der
Türen mit der Zentralverriegelung aktiv.
Was Sie beachten sollten
Um die Sirene bei versehentlichem
Auslösen schnell abzuschalten:
-
schalten Sie die Zündung ein, durch die
I d e n t i fi z i e r u n g d e s S c h l ü s s e l c o d e s w i r d d e r
Alarm ausgeschaltet,
-
drücken Sie auf die Entriegelungstaste
(Führerhaus und Schlüssel) der Fernbedienung.
Um zu vermeiden, dass die Alarmanlage aktiviert
wird, zum Beispiel bei der Wagenwäsche, verriegeln
Sie das Fahrzeug mit dem Schlüssel.
Durch das Entriegeln des Fahrzeugs mit der
Fernbedienung wird die Sirene automatisch
abgeschaltet.
ALARMANLAGE
Wenn Ihr Fahrzeug mit einer
ALARMANLAGE ausgerüstet ist,
bietet diese zwei Schutzfunktionen:
- Rundumschutz durch Sensoren an den Fahrzeugöffnungen (Türen, Motorhaube)
und an der Stromversorgung,
- Hebeschutz.
Zur Anlage gehören ferner eine
Sirene und eine von außen sichtbare
Leuchtdiode, an der sich der jeweilige
Betriebszustand der Alarmanlage ablesen
lässt:
- Alarmanlage aktiviert (in Bereitschaft), langsames Blinken der roten Diode,
- Alarmanlage nicht aktiviert (nicht in Bereitschaft), Diode aus,
- Alarmanlage ausgelöst (Zeichen für einen Einbruch), schnelles Blinken
der roten Diode beim Entriegeln des
Fahrzeugs.
Aktivierung der Alarmanlage
Vergewissern Sie sich vorher, dass alle
Fahrzeugöffnungen ordnungsgemäß geschlossen sind.
Die Alarmanlage wird durch Druck
auf das Vorhängeschloss aktiviert, die
Schutzfunktionen sind binnen wenigen
Sekunden aktiv.
Page 20 of 167

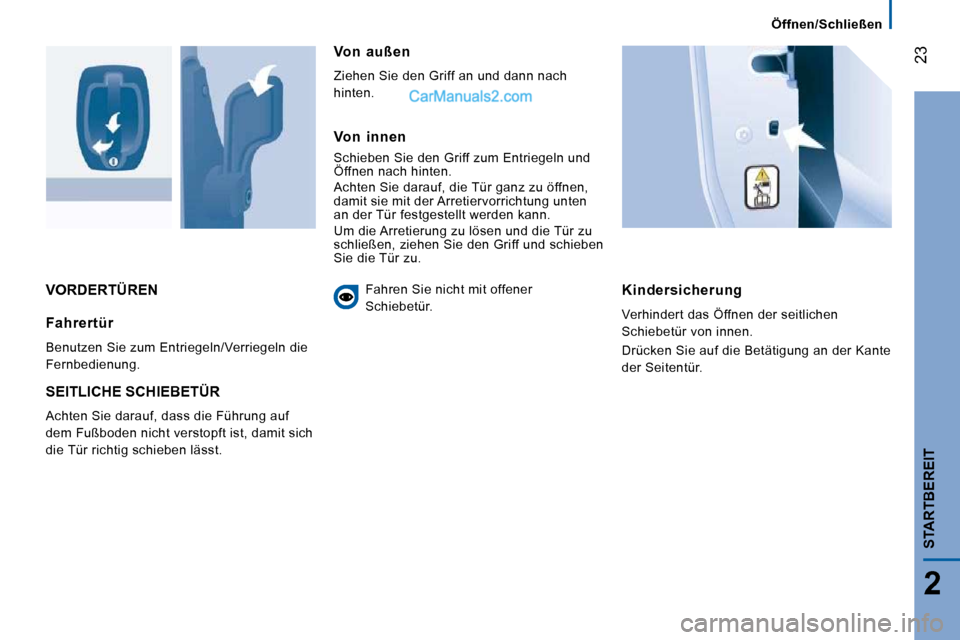

23
2
STARTBEREIT
VORDERTÜREN Kindersicherung
Verhindert das Öffnen der seitlichen
Schiebetür von innen.
Drücken Sie auf die Betätigung an der Kante
der Seitentür. Fahrertür
Benutzen Sie zum Entriegeln/Verriegeln die
Fernbedienung.
SEITLICHE SCHIEBETÜR
Achten Sie darauf, dass die Führung auf
dem Fußboden nicht verstopft ist, damit sich
die Tür richtig schieben lässt.
Von außen
Ziehen Sie den Griff an und dann nach
hinten.
Von innen
Schieben Sie den Griff zum Entriegeln und
Öffnen nach hinten.
Achten Sie darauf, die Tür ganz zu öffnen,
damit sie mit der Arretiervorrichtung unten
an der Tür festgestellt werden kann.
Um die Arretierung zu lösen und die Tür zu
schließen, ziehen Sie den Griff und schieben
Sie die Tür zu. Fahren Sie nicht mit offener
Schiebetür.
Öffnen/Schließen
