Peugeot Boxer 2010 Betriebsanleitung (in German)

9
TECHNISCHE DATEN

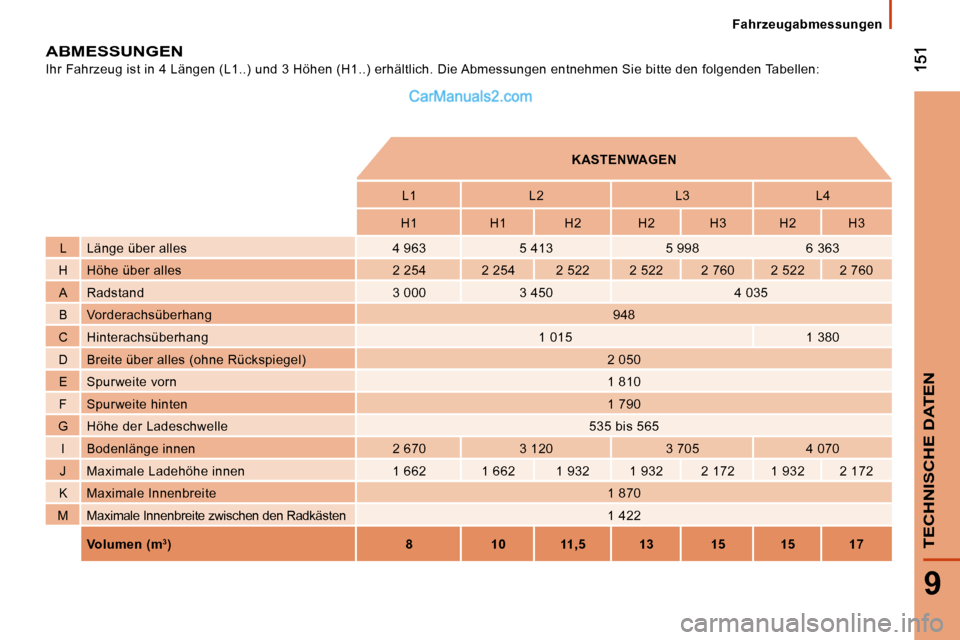

ABMESSUNGEN
Ihr Fahrzeug ist in 4 Längen (L1..) und 3 Höhen (H1..) erhältlich. Die Abmessungen entnehmen Sie bitt e den folgenden Tabellen:

KASTENWAGEN
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
L Länge über alles 4 963 5 413 5 998 6 363
H Höhe über alles 2 254 2 254 2 522 2 522 2 760 2 522 2 760
A Radstand 3 000 3 450 4 035
B Vorderachsüberhang 948
C Hinterachsüberhang 1 015 1 380
D Breite über alles (ohne Rückspiegel) 2 050
E Spurweite vorn 1 810
F Spurweite hinten 1 790
G Höhe der Ladeschwelle 535 bis 565
I Bodenlänge innen 2 670 3 120 3 705 4 070
J Maximale Ladehöhe innen 1 662 1 662 1 932 1 932 2 172 1 932 2 172
K Maximale Innenbreite 1 870
M Maximale Innenbreite zwischen den Radkästen 1 422

Volumen (m 3
)
8 10 11,5 13 15 15 17
Fahrzeugabmessungen

152

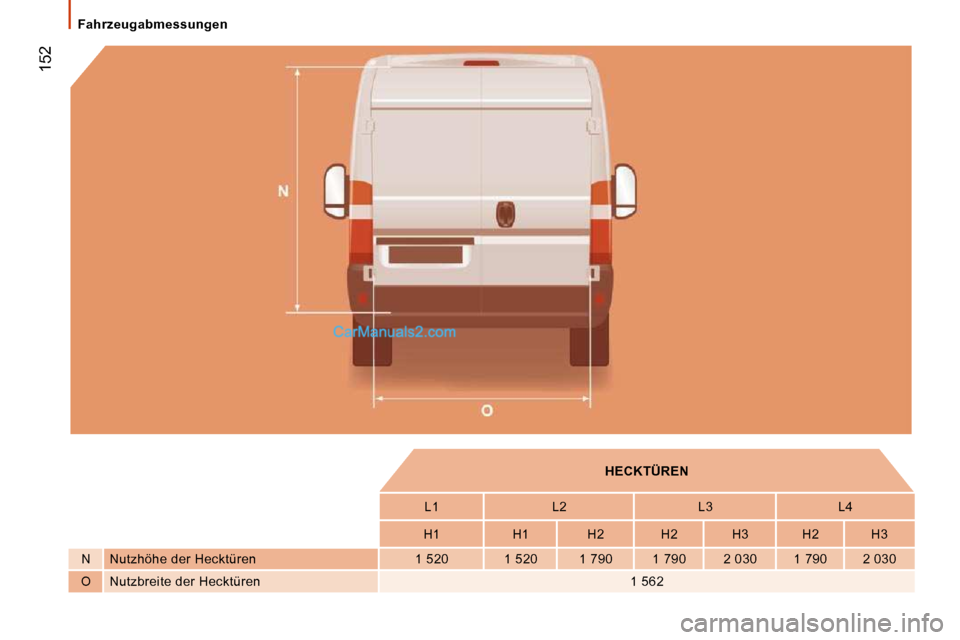

HECKTÜREN
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
N Nutzhöhe der Hecktüren 1 520 1 520 1 790 1 790 2 030 1 790 2 030
O Nutzbreite der Hecktüren 1 562
Fahrzeugabmessungen

153
9
TECHNISCHE DATEN

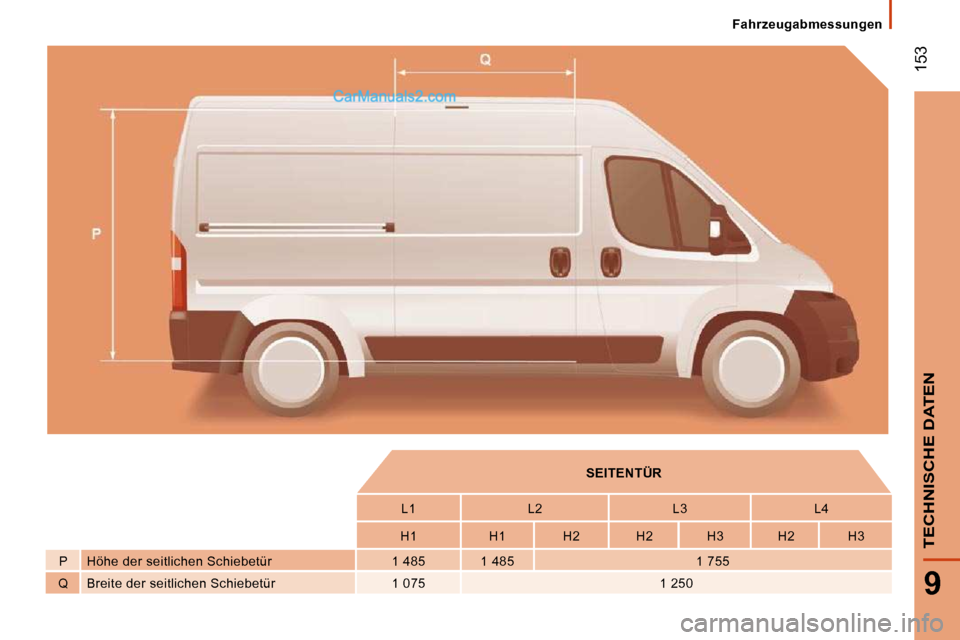

SEITENTÜR
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
P Höhe der seitlichen Schiebetür 1 485 1 48 5 1 755
Q Breite der seitlichen Schiebetür 1 075 1 250 Fahrzeugabmessungen

154
Fahrzeugabmessungen

9
TECHNISCHE DATEN

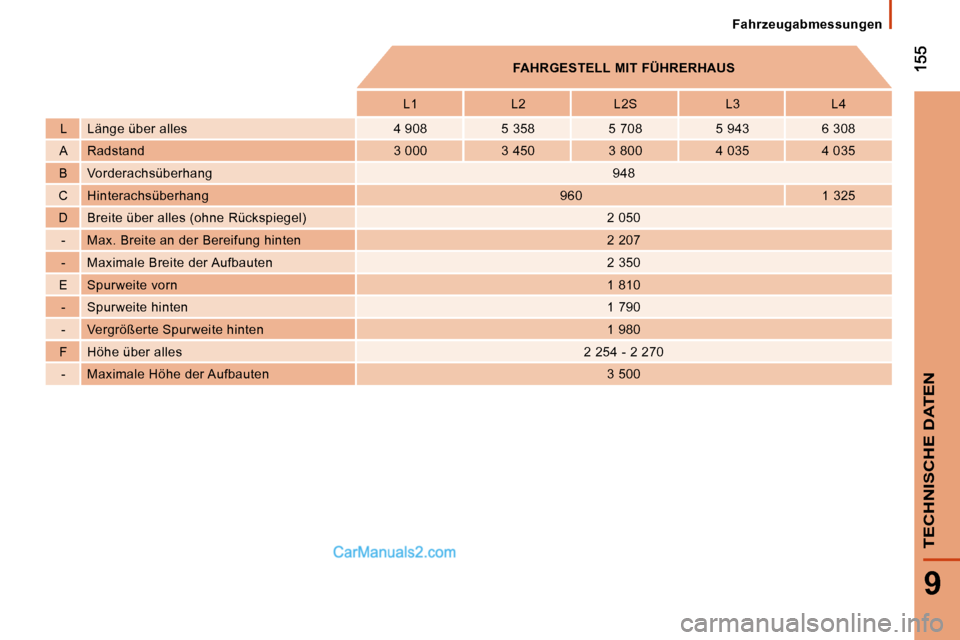

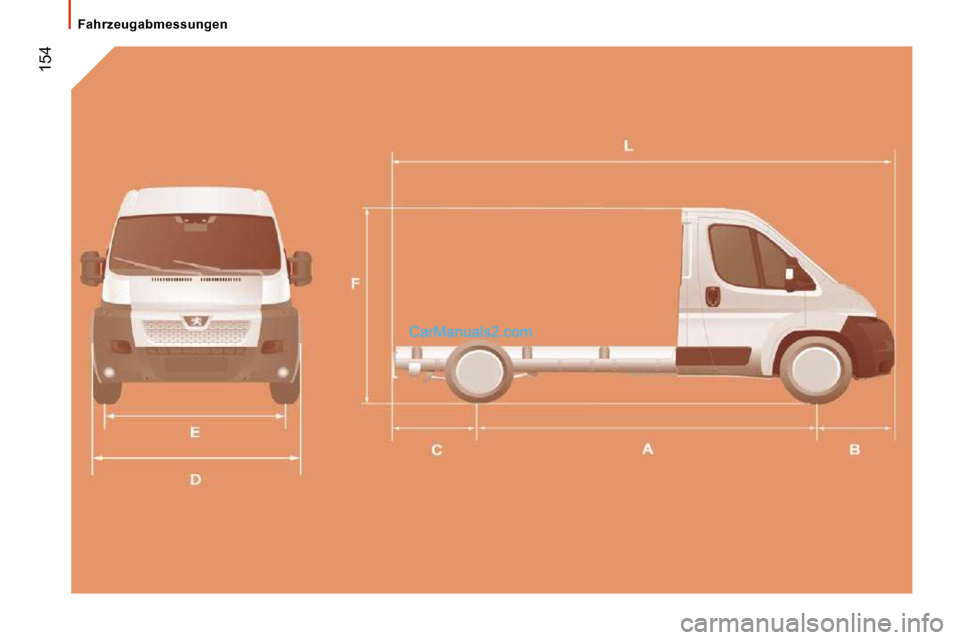

FAHRGESTELL MIT FÜHRERHAUS
L1 L2 L2S L3 L4
L Länge über alles 4 908 5 358 5 708 5 943 6 308
A Radstand 3 000 3 450 3 800 4 035 4 035
B Vorderachsüberhang 948
C Hinterachsüberhang 960 1 325
D Breite über alles (ohne Rückspiegel) 2 050
- Max. Breite an der Bereifung hinten 2 207
- Maximale Breite der Aufbauten 2 350
E Spurweite vorn 1 810
- Spurweite hinten 1 790
- Vergrößerte Spurweite hinten 1 980
F Höhe über alles 2 254 - 2 270
- Maximale Höhe der Aufbauten 3 500 Fahrzeugabmessungen

156

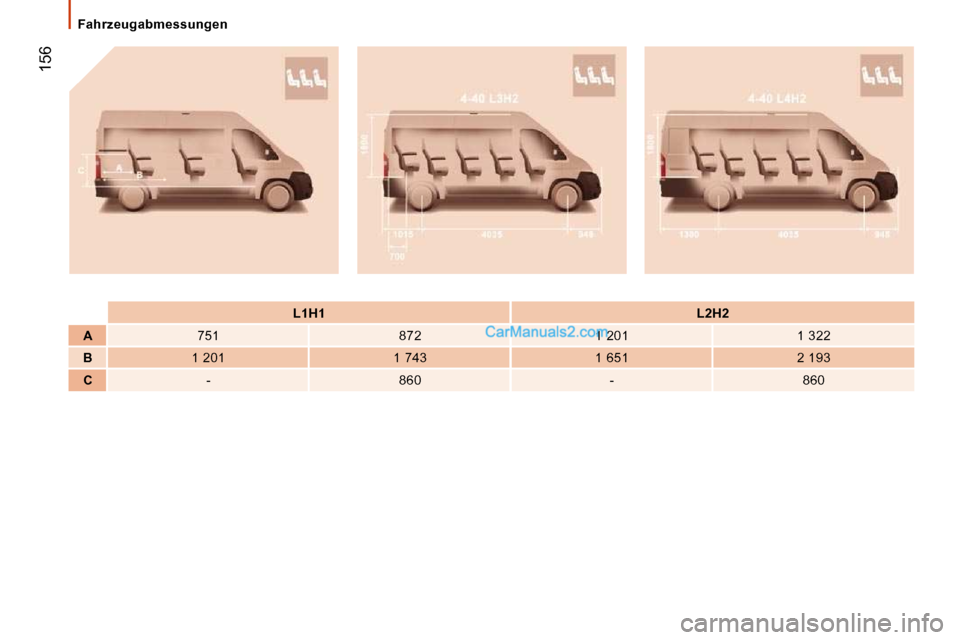

L1H1 L2H2
A 751 872 1 201 1 322
B 1 201 1 743 1 651 2 193
C - 860 - 860
Fahrzeugabmessungen

157
9
TECHNISCHE DATEN

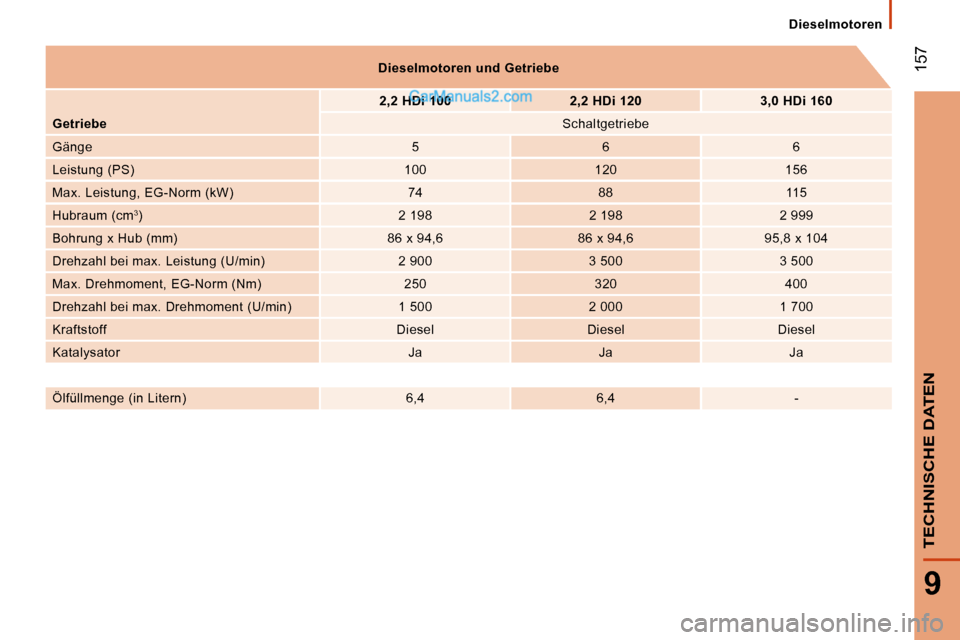

Dieselmotoren

Dieselmotoren und Getriebe

2,2 HDi 100 2,2 HDi 120 3,0 HDi 160

Getriebe Schaltgetriebe
Gänge 5 6 6
Leistung (PS) 100 120 156
Max. Leistung, EG-Norm (kW) 74 88 115
Hubraum (cm 3
) 2 198 2 198 2 999
Bohrung x Hub (mm) 86 x 94,6 86 x 94,6 95,8 x 104
Drehzahl bei max. Leistung (U/min) 2 900 3 500 3 500
Max. Drehmoment, EG-Norm (Nm) 250 320 400
Drehzahl bei max. Drehmoment (U/min) 1 500 2 0 00 1 700
Kraftstoff Diesel Diesel Diesel
Katalysator Ja Ja Ja

Ölfüllmenge (in Litern) 6,4 6,4 -

158

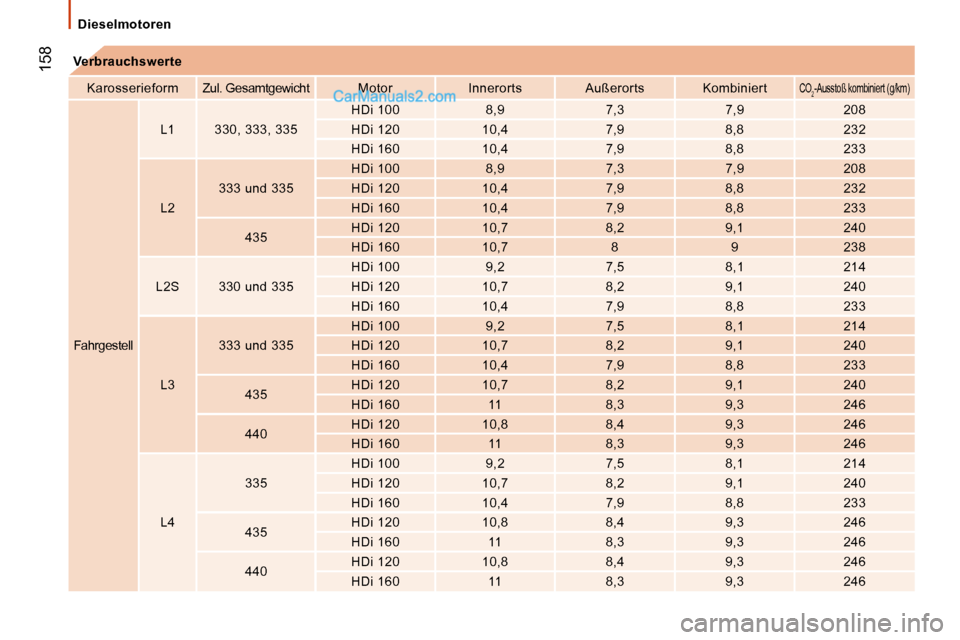

Dieselmotoren

Verbrauchswerte
Karosserieform Zul. Gesamtgewicht Motor In nerorts Außerorts Kombiniert
CO
2 -Ausstoß kombiniert (g/km)
Fahrgestell L1 330, 333, 335
HDi 100 8,9 7,3 7,9 208
HDi 120 10,4 7,9 8,8 232
HDi 160 10,4 7,9 8,8 233
L2 333 und 335 HDi 100 8,9 7,3 7,9 208
HDi 120 10,4 7,9 8,8 232
HDi 160 10,4 7,9 8,8 233
435 HDi 120 10,7 8,2 9,1 240
HDi 160 10,7 8 9 238
L2S 330 und 335 HDi 100 9,2 7,5 8,1 214
HDi 120 10,7 8,2 9,1 240
HDi 160 10,4 7,9 8,8 233
L3 333 und 335
HDi 100 9,2 7,5 8,1 214
HDi 120 10,7 8,2 9,1 240
HDi 160 10,4 7,9 8,8 233
435 HDi 120 10,7 8,2 9,1 240
HDi 160 11 8,3 9,3 246
440 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246
L4 335
HDi 100 9,2 7,5 8,1 214
HDi 120 10,7 8,2 9,1 240
HDi 160 10,4 7,9 8,8 233
435 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246
440 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246

159
9
TECHNISCHE DATEN

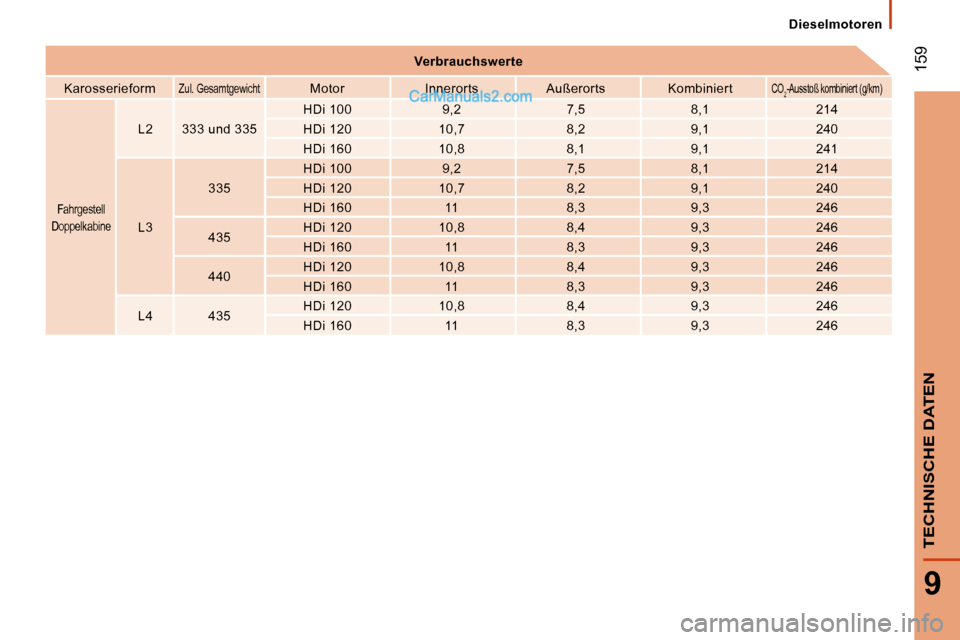

Dieselmotoren

Verbrauchswerte
Karosserieform
Zul. Gesamtgewicht Motor Innerorts Außerorts Kombiniert CO2 -Ausstoß kombiniert (g/km)
Fahrgestell
Doppelkabine
L2 333 und 335 HDi 100 9,2 7,5 8,1 214
HDi 120 10,7 8,2 9,1 240
HDi 160 10,8 8,1 9,1 241
L3 335
HDi 100 9,2 7,5 8,1 214
HDi 120 10,7 8,2 9,1 240
HDi 160 11 8,3 9,3 246
435 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246
440 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246
L4 435 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246

160

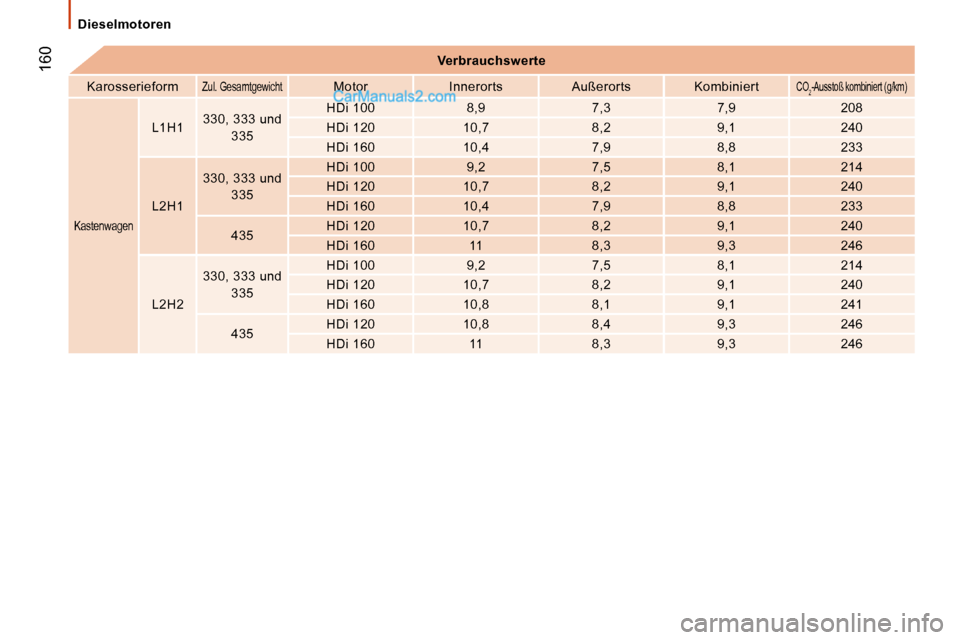

Dieselmotoren

Verbrauchswerte
Karosserieform
Zul. Gesamtgewicht Motor Innerorts Außerorts Kombiniert CO2 -Ausstoß kombiniert (g/km)
Kastenwagen
L1H1 330, 333 und
335 HDi 100 8,9 7,3 7,9 208
HDi 120 10,7 8,2 9,1 240
HDi 160 10,4 7,9 8,8 233
L2H1 330, 333 und
335 HDi 100 9,2 7,5 8,1 214
HDi 120 10,7 8,2 9,1 240
HDi 160 10,4 7,9 8,8 233
435 HDi 120 10,7 8,2 9,1 240
HDi 160 11 8,3 9,3 246
L2H2 330, 333 und
335 HDi 100 9,2 7,5 8,1 214
HDi 120 10,7 8,2 9,1 240
HDi 160 10,8 8,1 9,1 241
435 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246
