Peugeot Boxer 2010 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2010, Model line: Boxer, Model: Peugeot Boxer 2010Pages: 167, PDF-Größe: 4.39 MB
Page 121 of 167
120
ANHÄNGER, WOHNWAGEN, BOOTSANHÄNGER ANKUPPELN
Die Gewichte im Einzelnen finden Sie in den
Fahrzeugpapieren (Fahrzeugschein, ...).
Verteilung der Lasten: Verteilen Sie die Last
im Anhänger so, dass sich die schwersten
Gegenstände so nahe wie möglich an der
A c h s e b e fi n d e n u n d d i e h ö c h s t z u l ä s s i g e
Stützlast nicht überschritten wird. Empfehlungen für den Fahrbetrieb
Das abgeschleppte Fahrzeug muss sich im
F r e i l a u f b e fi n d e n : G a n g s c h a l t u n g i m L e e r l a u f .
Zugbetrieb
Page 122 of 167
121
6
ZUBEHÖR

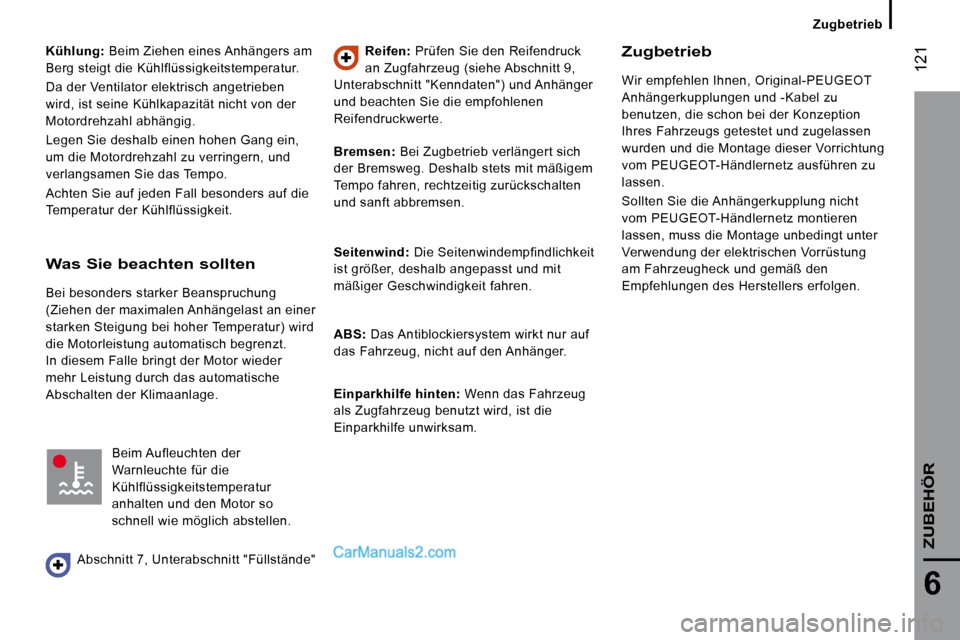

Kühlung: Beim Ziehen eines Anhängers am
Berg steigt die Kühlflüssigkeitstemperatur.
Da der Ventilator elektrisch angetrieben
wird, ist seine Kühlkapazität nicht von der
Motordrehzahl abhängig.
Legen Sie deshalb einen hohen Gang ein,
um die Motordrehzahl zu verringern, und
verlangsamen Sie das Tempo.
Achten Sie auf jeden Fall besonders auf die
Temperatur der Kühlflüssigkeit.
Reifen: Prüfen Sie den Reifendruck
an Zugfahrzeug (siehe Abschnitt 9,
Unterabschnitt "Kenndaten") und Anhänger
und beachten Sie die empfohlenen
Reifendruckwerte. Zugbetrieb
Wir empfehlen Ihnen, Original-PEUGEOT
Anhängerkupplungen und -Kabel zu
benutzen, die schon bei der Konzeption
Ihres Fahrzeugs getestet und zugelassen
wurden und die Montage dieser Vorrichtung
vom PEUGEOT-Händlernetz ausführen zu
lassen.
Sollten Sie die Anhängerkupplung nicht
vom PEUGEOT-Händlernetz montieren
lassen, muss die Montage unbedingt unter
Verwendung der elektrischen Vorrüstung
am Fahrzeugheck und gemäß den
Empfehlungen des Herstellers erfolgen.
Was Sie beachten sollten
Bei besonders starker Beanspruchung
(Ziehen der maximalen Anhängelast an einer
starken Steigung bei hoher Temperatur) wird
die Motorleistung automatisch begrenzt.
In diesem Falle bringt der Motor wieder
mehr Leistung durch das automatische
Abschalten der Klimaanlage.
Beim Aufleuchten der
Warnleuchte für die
Kühlflüssigkeitstemperatur
anhalten und den Motor so
schnell wie möglich abstellen.
Abschnitt 7, Unterabschnitt "Füllstände"
Bremsen: Bei Zugbetrieb verlängert sich
der Bremsweg. Deshalb stets mit mäßigem
Tempo fahren, rechtzeitig zurückschalten
und sanft abbremsen.
Seitenwind: Die Seitenwindempfindlichkeit
ist größer, deshalb angepasst und mit
mäßiger Geschwindigkeit fahren.
ABS: Das Antiblockiersystem wirkt nur auf
das Fahrzeug, nicht auf den Anhänger.
Einparkhilfe hinten: Wenn das Fahrzeug
als Zugfahrzeug benutzt wird, ist die
Einparkhilfe unwirksam.
Zugbetrieb
Page 123 of 167
122
Ausrüstung

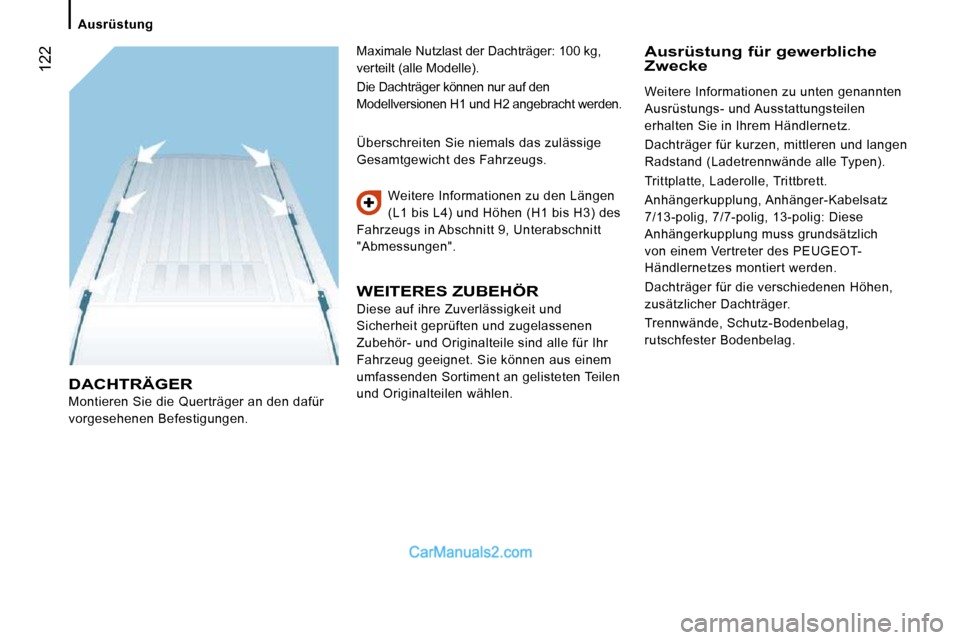

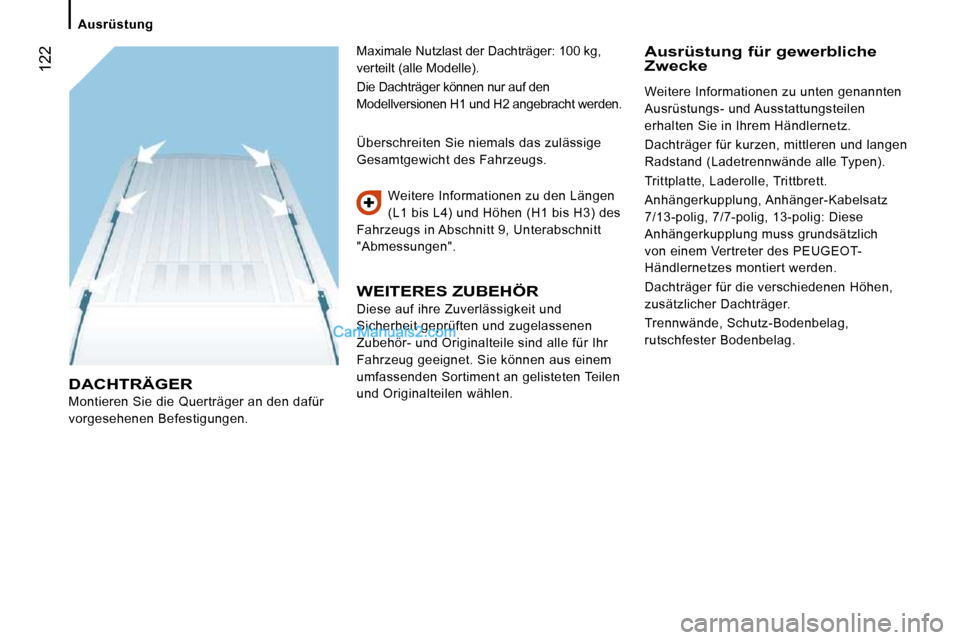

DACHTRÄGER
Montieren Sie die Querträger an den dafür
vorgesehenen Befestigungen. Weitere Informationen zu den Längen
(L1 bis L4) und Höhen (H1 bis H3) des
Fahrzeugs in Abschnitt 9, Unterabschnitt
"Abmessungen".
Überschreiten Sie niemals das zulässige
Gesamtgewicht des Fahrzeugs.
WEITERES ZUBEHÖR
Diese auf ihre Zuverlässigkeit und
Sicherheit geprüften und zugelassenen
Zubehör- und Originalteile sind alle für Ihr
Fahrzeug geeignet. Sie können aus einem
umfassenden Sortiment an gelisteten Teilen
und Originalteilen wählen.
Ausrüstung für gewerbliche Zwecke M a x i m a l e N u t z l a s t d e r D a c h t r ä g e r : 1 0 0 k g ,
verteilt (alle Modelle) .
Die Dachträger können nur auf den
Modellversionen H1 und H2 angebracht werden.
Weitere Informationen zu unten genannten
Ausrüstungs- und Ausstattungsteilen
erhalten Sie in Ihrem Händlernetz.
Dachträger für kurzen, mittleren und langen
Radstand (Ladetrennwände alle Typen).
Trittplatte, Laderolle, Trittbrett.
Anhängerkupplung, Anhänger-Kabelsatz
7 / 1 3 - p o l i g , 7 / 7 - p o l i g , 1 3 - p o l i g : D i e s e
Anhängerkupplung muss grundsätzlich
von einem Vertreter des PEUGEOT-
Händlernetzes montiert werden.
Dachträger für die verschiedenen Höhen,
zusätzlicher Dachträger.
Trennwände, Schutz-Bodenbelag,
rutschfester Bodenbelag.
Page 124 of 167
122
Ausrüstung
DACHTRÄGER
Montieren Sie die Querträger an den dafür
vorgesehenen Befestigungen. Weitere Informationen zu den Längen
(L1 bis L4) und Höhen (H1 bis H3) des
Fahrzeugs in Abschnitt 9, Unterabschnitt
"Abmessungen".
Überschreiten Sie niemals das zulässige
Gesamtgewicht des Fahrzeugs.
WEITERES ZUBEHÖR
Diese auf ihre Zuverlässigkeit und
Sicherheit geprüften und zugelassenen
Zubehör- und Originalteile sind alle für Ihr
Fahrzeug geeignet. Sie können aus einem
umfassenden Sortiment an gelisteten Teilen
und Originalteilen wählen.
Ausrüstung für gewerbliche Zwecke M a x i m a l e N u t z l a s t d e r D a c h t r ä g e r : 1 0 0 k g ,
verteilt (alle Modelle) .
Die Dachträger können nur auf den
Modellversionen H1 und H2 angebracht werden.
Weitere Informationen zu unten genannten
Ausrüstungs- und Ausstattungsteilen
erhalten Sie in Ihrem Händlernetz.
Dachträger für kurzen, mittleren und langen
Radstand (Ladetrennwände alle Typen).
Trittplatte, Laderolle, Trittbrett.
Anhängerkupplung, Anhänger-Kabelsatz
7 / 1 3 - p o l i g , 7 / 7 - p o l i g , 1 3 - p o l i g : D i e s e
Anhängerkupplung muss grundsätzlich
von einem Vertreter des PEUGEOT-
Händlernetzes montiert werden.
Dachträger für die verschiedenen Höhen,
zusätzlicher Dachträger.
Trennwände, Schutz-Bodenbelag,
rutschfester Bodenbelag.
Page 125 of 167
123
6
ZUBEHÖR
Ausrüstung

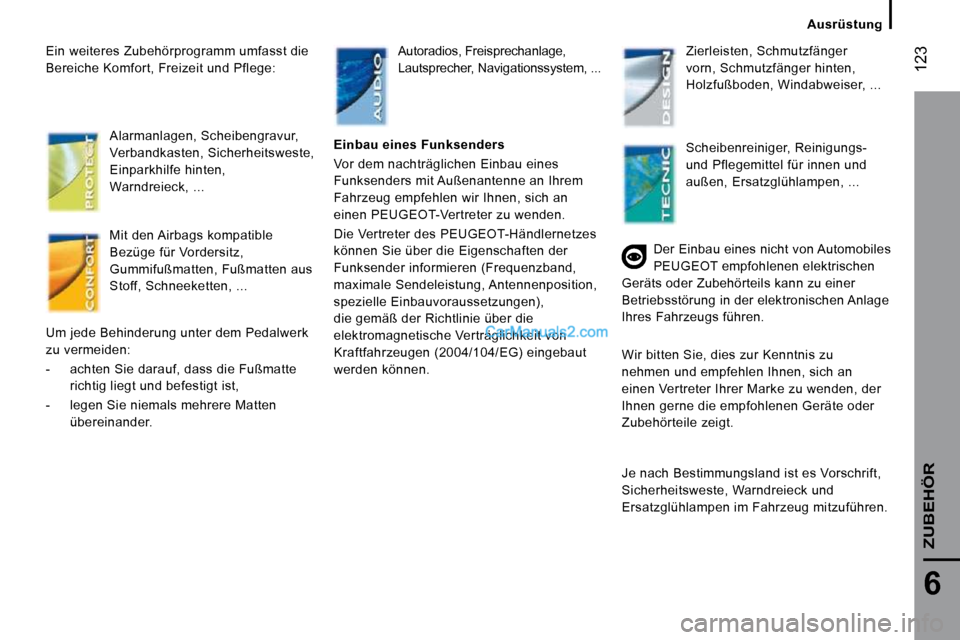

Ein weiteres Zubehörprogramm umfasst die
B e r e i c h e K o m f o r t , F r e i z e i t u n d P f l e g e : Alarmanlagen, Scheibengravur,
Verbandkasten, Sicherheitsweste,
Einparkhilfe hinten,
Warndreieck, ...
Mit den Airbags kompatible
Bezüge für Vordersitz,
Gummifußmatten, Fußmatten aus
Stoff, Schneeketten, ...
Um jede Behinderung unter dem Pedalwerk
z u v e r m e i d e n :
- achten Sie darauf, dass die Fußmatte richtig liegt und befestigt ist,
- legen Sie niemals mehrere Matten übereinander. Autoradios, Freisprechanlage,
Lautsprecher, Navigationssystem, ...
Zierleisten, Schmutzfänger
vorn, Schmutzfänger hinten,
Holzfußboden, Windabweiser, ...
Einbau eines Funksenders
Vor dem nachträglichen Einbau eines
Funksenders mit Außenantenne an Ihrem
Fahrzeug empfehlen wir Ihnen, sich an
einen PEUGEOT-Vertreter zu wenden.
Die Vertreter des PEUGEOT-Händlernetzes
können Sie über die Eigenschaften der
Funksender informieren (Frequenzband,
maximale Sendeleistung, Antennenposition,
spezielle Einbauvoraussetzungen),
die gemäß der Richtlinie über die
elektromagnetische Verträglichkeit von
Kraftfahrzeugen (2004/104/EG) eingebaut
werden können. Scheibenreiniger, Reinigungs-
und Pflegemittel für innen und
außen, Ersatzglühlampen, ...
Der Einbau eines nicht von Automobiles
PEUGEOT empfohlenen elektrischen
Geräts oder Zubehörteils kann zu einer
Betriebsstörung in der elektronischen Anlage
Ihres Fahrzeugs führen.
Wir bitten Sie, dies zur Kenntnis zu
nehmen und empfehlen Ihnen, sich an
einen Vertreter Ihrer Marke zu wenden, der
Ihnen gerne die empfohlenen Geräte oder
Zubehörteile zeigt.
Je nach Bestimmungsland ist es Vorschrift,
Sicherheitsweste, Warndreieck und
Ersatzglühlampen im Fahrzeug mitzuführen.
Page 126 of 167
124
Innen
Dieser Vorgang darf nur bei stehendem
Fahrzeug und geöffneter Fahrertür
ausgeführt werden.
Ziehen Sie den Hebel an der Seite des
Armaturenbretts an.
Außen
Schieben Sie den Sperrriegel oberhalb des
Kühlergrills nach rechts und heben Sie die
Motorhaube an.
Schließen
Senken Sie die Motorhaube ab und
lassen Sie sie aus geringer Höhe zufallen.
Überprüfen Sie, ob sie richtig eingerastet ist.

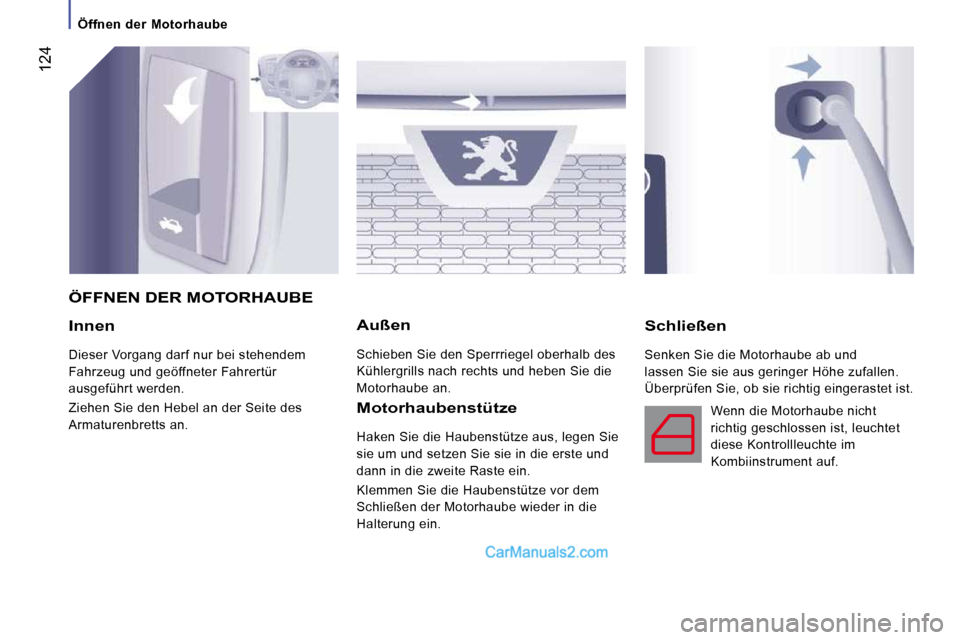

ÖFFNEN DER MOTORHAUBE
Motorhaubenstütze
Haken Sie die Haubenstütze aus, legen Sie
sie um und setzen Sie sie in die erste und
dann in die zweite Raste ein.
Klemmen Sie die Haubenstütze vor dem
Schließen der Motorhaube wieder in die
Halterung ein. Wenn die Motorhaube nicht
richtig geschlossen ist, leuchtet
diese Kontrollleuchte im
Kombiinstrument auf.
Öffnen der Motorhaube
Page 127 of 167
125
7
KONTROLLEN

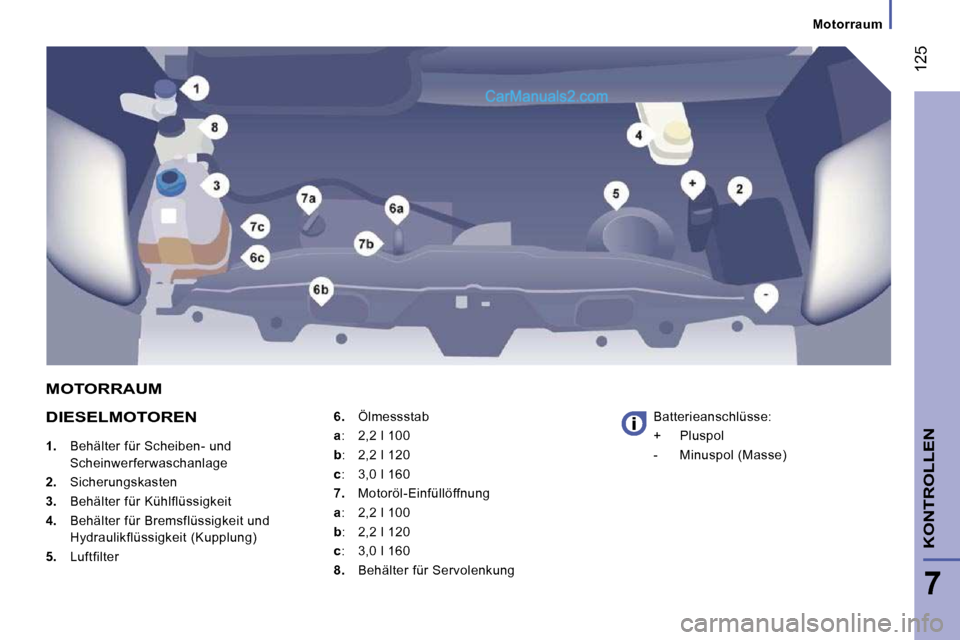

Motorraum
DIESELMOTOREN
1. Behälter für Scheiben- und
Scheinwerferwaschanlage
2. Sicherungskasten
3. Behälter für Kühlflüssigkeit
4. Behälter für Bremsflüssigkeit und
Hydraulikflüssigkeit (Kupplung)
5. Luftfilter
6. Ölmessstab
a : 2,2 l 100
b : 2,2 l 120
c : 3,0 l 160
7. Motoröl-Einfüllöffnung
a : 2,2 l 100
b : 2,2 l 120
c : 3,0 l 160
8. Behälter für Servolenkung Batterieanschlüsse:
+ Pluspol
- Minuspol (Masse)
MOTORRAUM
Page 128 of 167
126
Füllstände
FÜLLSTÄNDE Diese Kontrollen gehören zur gängigen
P fl e g e u n d U n t e r h a l t u n g I h r e s F a h r z e u g s
und dienen der Erhaltung seines guten
Betriebszustands. Erkundigen Sie sich nach den
diesbezüglich geltenden Vorschriften bei einem
V e r t r e t e r d e s P E U G E O T - H ä n d l e r n e t z e s o d e r
schauen Sie im Wartungsheft nach, das sich in
d e r M a p p e m i t d e n B o r d d o k u m e n t e n b e fi n d e t . U m d i e B e t r i e b s s i c h e r h e i t d e s M o t o r s u n d
der Abgasreinigungsanlage auf Dauer
zu gewährleisten, darf dem Motoröl kein
Zusatzmittel beigegeben werden. Füllstand der Bremsflüssigkeit
Die Flüssigkeit muß unbedingt in den im
Wartungsplan des Herstellers vorgesehenen
Abständen ausgetauscht werden.
Verwenden Sie die vom Hersteller
e m p f o h l e n e n , d e n D O T 4 N o r m e n
entsprechenden Betriebsstoffe.
Die Flüssigkeit muss zwischen den auf dem
Behälter befindlichen Markierungen
MINI
und MAXI stehen.
W e n n S i e h ä u fi g B r e m s fl ü s s i g k e i t n a c h f ü l l e n
müssen, deutet dies auf einen Defekt hin, den
S i e s o s c h n e l l w i e m ö g l i c h v o m P E U G E O T -
Händlernetz beheben lassen sollten.
Wenn Sie die Motorabdeckung
entfernen/wieder einbauen müssen,
gehen Sie vorsichtig zu Werke, damit die
Befestigungsklammern nicht beschädigt werden.

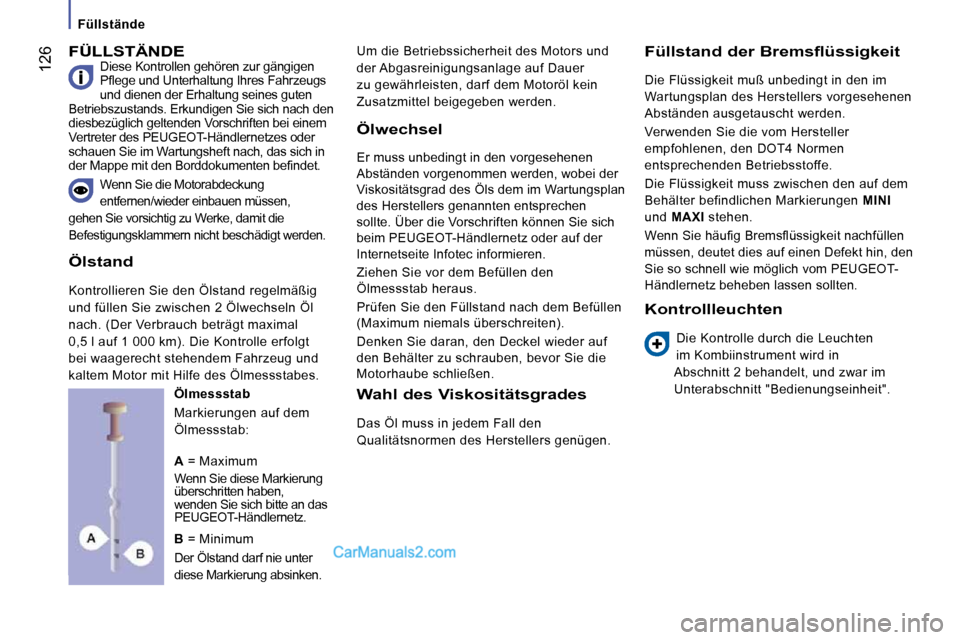

Ölmessstab
Markierungen auf dem
Ölmessstab:
Ölwechsel
Er muss unbedingt in den vorgesehenen
Abständen vorgenommen werden, wobei der
Viskositätsgrad des Öls dem im Wartungsplan
des Herstellers genannten entsprechen
sollte. Über die Vorschriften können Sie sich
b e i m P E U G E O T - H ä n d l e r n e t z o d e r a u f d e r
I n t e r n e t s e i t e I n f o t e c i n f o r m i e r e n .
Ziehen Sie vor dem Befüllen den
Ölmessstab heraus.
Prüfen Sie den Füllstand nach dem Befüllen
(Maximum niemals überschreiten).
Denken Sie daran, den Deckel wieder auf
den Behälter zu schrauben, bevor Sie die
Motorhaube schließen.
Wahl des Viskositätsgrades
Das Öl muss in jedem Fall den
Qualitätsnormen des Herstellers genügen.
Kontrollleuchten
Die Kontrolle durch die Leuchten
im Kombiinstrument wird in
Abschnitt 2 behandelt, und zwar im
U n t e r a b s c h n i t t " B e d i e n u n g s e i n h e i t " .
A = Maximum
Wenn Sie diese Markierung
überschritten haben,
wenden Sie sich bitte an das
P E U G E O T - H ä n d l e r n e t z .
B = Minimum
Der Ölstand darf nie unter
diese Markierung absinken.
Ölstand
Kontrollieren Sie den Ölstand regelmäßig
und füllen Sie zwischen 2 Ölwechseln Öl
nach. (Der Verbrauch beträgt maximal
0,5 l auf 1 000 km). Die Kontrolle erfolgt
bei waagerecht stehendem Fahrzeug und
kaltem Motor mit Hilfe des Ölmessstabes.
Page 129 of 167

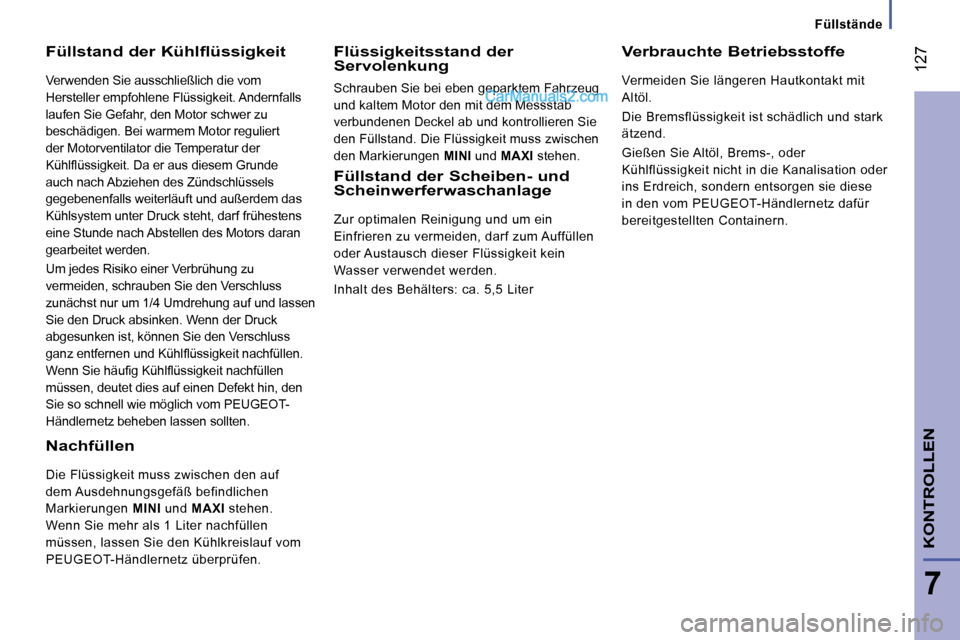

127
7
KONTROLLEN
Füllstände
Füllstand der Kühlflüssigkeit
Verwenden Sie ausschließlich die vom
Hersteller empfohlene Flüssigkeit. Andernfalls
l a u f e n S i e G e f a h r , d e n M o t o r s c h w e r z u
beschädigen. Bei warmem Motor reguliert
d e r M o t o r v e n t i l a t o r d i e T e m p e r a t u r d e r
K ü h l fl ü s s i g k e i t . D a e r a u s d i e s e m G r u n d e
auch nach Abziehen des Zündschlüssels
gegebenenfalls weiterläuft und außerdem das
Kühlsystem unter Druck steht, darf frühestens
eine Stunde nach Abstellen des Motors daran
gearbeitet werden.
U m j e d e s R i s i k o e i n e r V e r b r ü h u n g z u
vermeiden, schrauben Sie den Verschluss
z u n ä c h s t n u r u m 1 / 4 U m d r e h u n g a u f u n d l a s s e n
Sie den Druck absinken. Wenn der Druck
abgesunken ist, können Sie den Verschluss
g a n z e n t f e r n e n u n d K ü h l fl ü s s i g k e i t n a c h f ü l l e n .
W e n n S i e h ä u fi g K ü h l fl ü s s i g k e i t n a c h f ü l l e n
müssen, deutet dies auf einen Defekt hin, den
S i e s o s c h n e l l w i e m ö g l i c h v o m P E U G E O T -
Händlernetz beheben lassen sollten.
Flüssigkeitsstand der Servolenkung
Schrauben Sie bei eben geparktem Fahrzeug
und kaltem Motor den mit dem Messstab
verbundenen Deckel ab und kontrollieren Sie
den Füllstand. Die Flüssigkeit muss zwischen
den Markierungen MINI und MAXI stehen.
Verbrauchte Betriebsstoffe
Vermeiden Sie längeren Hautkontakt mit
Altöl.
Die Bremsflüssigkeit ist schädlich und stark
ätzend.
G i e ß e n S i e A l t ö l , B r e m s - , o d e r
Kühlflüssigkeit nicht in die Kanalisation oder
ins Erdreich, sondern entsorgen sie diese
i n d e n v o m P E U G E O T - H ä n d l e r n e t z d a f ü r
bereitgestellten Containern.
Nachfüllen
Die Flüssigkeit muss zwischen den auf
dem Ausdehnungsgefäß befindlichen
Markierungen MINI und MAXI stehen.
Wenn Sie mehr als 1 Liter nachfüllen
müssen, lassen Sie den Kühlkreislauf vom
P E U G E O T - H ä n d l e r n e t z ü b e r p r ü f e n .
Füllstand der Scheiben- und Scheinwerferwaschanlage
Zur optimalen Reinigung und um ein
Einfrieren zu vermeiden, darf zum Auffüllen
oder Austausch dieser Flüssigkeit kein
Wasser verwendet werden.
I n h a l t d e s B e h ä l t e r s : c a . 5 , 5 L i t e r
Page 130 of 167

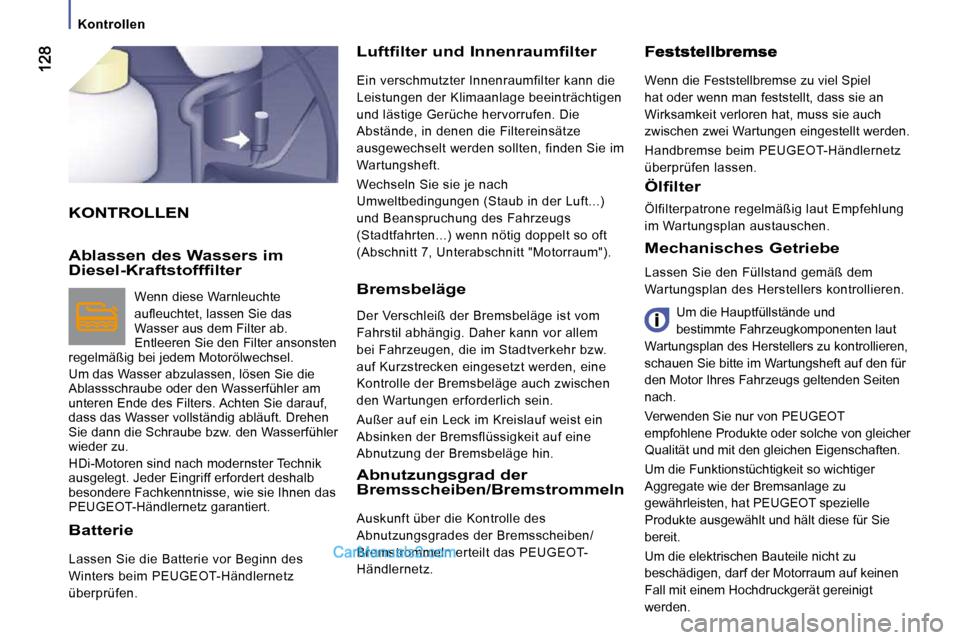

Kontrollen
KONTROLLEN
Luftfilter und Innenraumfilter
E i n v e r s c h m u t z t e r I n n e n r a u m f i l t e r k a n n d i e
Leistungen der Klimaanlage beeinträchtigen
u n d l ä s t i g e G e r ü c h e h e r v o r r u f e n . D i e
Abstände, in denen die Filtereinsätze
ausgewechselt werden sollten, finden Sie im
Wartungsheft.
Wechseln Sie sie je nach
U m w e l t b e d i n g u n g e n ( S t a u b i n d e r L u f t . . . )
und Beanspruchung des Fahrzeugs
(Stadtfahrten...) wenn nötig doppelt so oft
( A b s c h n i t t 7 , U n t e r a b s c h n i t t " M o t o r r a u m " ) .
Mechanisches Getriebe
Lassen Sie den Füllstand gemäß dem
Wartungsplan des Herstellers kontrollieren.
U m d i e H a u p t f ü l l s t ä n d e u n d
bestimmte Fahrzeugkomponenten laut
Wartungsplan des Herstellers zu kontrollieren,
schauen Sie bitte im Wartungsheft auf den für
d e n M o t o r I h r e s F a h r z e u g s g e l t e n d e n S e i t e n
nach.
V e r w e n d e n S i e n u r v o n P E U G E O T
empfohlene Produkte oder solche von gleicher
Qualität und mit den gleichen Eigenschaften.
U m d i e F u n k t i o n s t ü c h t i g k e i t s o w i c h t i g e r
Aggregate wie der Bremsanlage zu
g e w ä h r l e i s t e n , h a t P E U G E O T s p e z i e l l e
Produkte ausgewählt und hält diese für Sie
bereit.
U m d i e e l e k t r i s c h e n B a u t e i l e n i c h t z u
beschädigen, darf der Motorraum auf keinen
Fall mit einem Hochdruckgerät gereinigt
werden.
Wenn die Feststellbremse zu viel Spiel
hat oder wenn man feststellt, dass sie an
Wirksamkeit verloren hat, muss sie auch
zwischen zwei Wartungen eingestellt werden.
H a n d b r e m s e b e i m P E U G E O T - H ä n d l e r n e t z
überprüfen lassen.
Ablassen des Wassers im Diesel-Kraftstofffilter
Wenn diese Warnleuchte
a u fl e u c h t e t , lassen Sie das
Wasser aus dem Filter ab.
Entleeren Sie den Filter ansonsten
regelmäßig bei jedem Motorölwechsel.
U m d a s W a s s e r a b z u l a s s e n , l ö s e n S i e d i e
Ablassschraube oder den Wasserfühler am
unteren Ende des Filters. Achten Sie darauf,
dass das Wasser vollständig abläuft. Drehen
Sie dann die Schraube bzw. den Wasserfühler
wieder zu.
H D i - M o t o r e n s i n d n a c h m o d e r n s t e r T e c h n i k
ausgelegt. Jeder Eingriff erfordert deshalb
b e s o n d e r e F a c h k e n n t n i s s e , w i e s i e I h n e n d a s
P E U G E O T - H ä n d l e r n e t z g a r a n t i e r t .
Batterie
Lassen Sie die Batterie vor Beginn des
W i n t e r s b e i m P E U G E O T - H ä n d l e r n e t z
überprüfen.
Bremsbeläge
Der Verschleiß der Bremsbeläge ist vom
Fahrstil abhängig. Daher kann vor allem
bei Fahrzeugen, die im Stadtverkehr bzw.
auf Kurzstrecken eingesetzt werden, eine
Kontrolle der Bremsbeläge auch zwischen
den Wartungen erforderlich sein.
Außer auf ein Leck im Kreislauf weist ein
Absinken der Bremsflüssigkeit auf eine
Abnutzung der Bremsbeläge hin.
Abnutzungsgrad der Bremsscheiben/Bremstrommeln
Auskunft über die Kontrolle des
Abnutzungsgrades der Bremsscheiben/
B r e m s t r o m m e l n e r t e i l t d a s P E U G E O T -
Händlernetz.
Ölfilter
Ölfilterpatrone regelmäßig laut Empfehlung
im Wartungsplan austauschen.
