Peugeot Boxer 2011.5 Kullanım Kılavuzu (in Turkish)

14
9
HIZLI YARDI
M
8

Ampul değiştirme

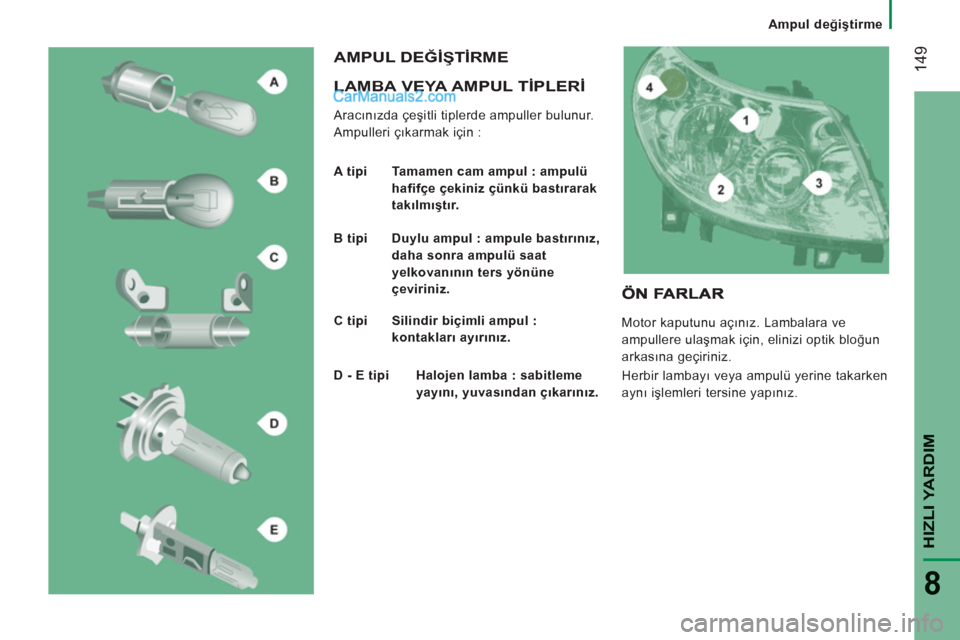

LAMBA VEYA AMPUL TİPLERİ

Aracınızda çeşitli tiplerde ampuller bulunur.
Ampulleri çıkarmak için :

AMPUL DEĞİŞTİRME


A tipi Tamamen cam ampul : ampulü
hafifçe çekiniz çünkü bastırarak
takılmıştır.

B tipi Duylu ampul : ampule bastırınız,
daha sonra ampulü saat
yelkovanının ters yönüne
çeviriniz.

C tipi Silindir biçimli ampul :
kontakları ayırınız.

D - E tipi Halojen lamba : sabitleme
yayını, yuvasından çıkarınız.


Motor kaputunu açınız. Lambalara ve
ampullere ulaşmak için, elinizi optik bloğun
arkasına geçiriniz.
Herbir lambayı veya ampulü yerine takarken
aynı işlemleri tersine yapınız.

150


Ampul değiştirme

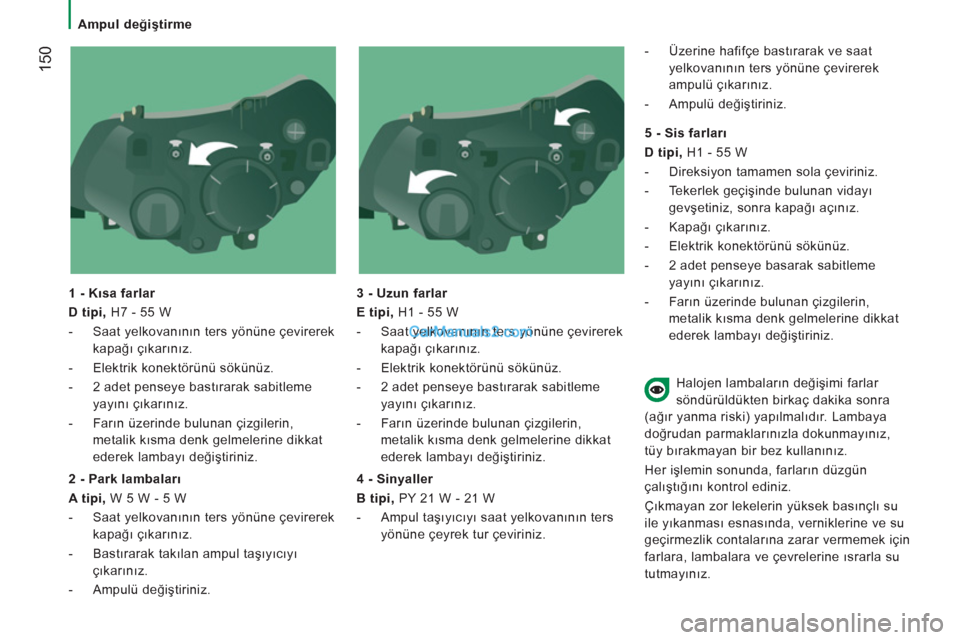

1 - Kısa farlar

D tipi
,
H7 - 55 W


- Saat yelkovanının ters yönüne çevirerek
kapağı çıkarınız.

- Elektrik konektörünü sökünüz.

- 2 adet penseye bastırarak sabitleme
yayını çıkarınız.

- Farın üzerinde bulunan çizgilerin,
metalik kısma denk gelmelerine dikkat
ederek lambayı değiştiriniz.

3 - Uzun farlar

E tipi,
H1 - 55 W


- Saat yelkovanının ters yönüne çevirerek
kapağı çıkarınız.

- Elektrik konektörünü sökünüz.

- 2 adet penseye bastırarak sabitleme
yayını çıkarınız.

- Farın üzerinde bulunan çizgilerin,
metalik kısma denk gelmelerine dikkat
ederek lambayı değiştiriniz.


2 - Park lambaları

A tipi
,
W 5 W - 5 W


- Saat yelkovanının ters yönüne çevirerek
kapağı çıkarınız.

- Bastırarak takılan ampul taşıyıcıyı
çıkarınız.

- Ampulü değiştiriniz.

4 - Sinyaller

B tipi,
PY 21 W - 21 W


- Ampul taşıyıcıyı saat yelkovanının ters
yönüne çeyrek tur çeviriniz.

- Üzerine hafifçe bastırarak ve saat
yelkovanının ters yönüne çevirerek
ampulü çıkarınız.

- Ampulü değiştiriniz.


5 - Sis farları

D tipi
,
H1 - 55 W


- Direksiyon tamamen sola çeviriniz.

- Tekerlek geçişinde bulunan vidayı
gevşetiniz, sonra kapağı açınız.

- Kapağı çıkarınız.

- Elektrik konektörünü sökünüz.

- 2 adet penseye basarak sabitleme
yayını çıkarınız.

- Farın üzerinde bulunan çizgilerin,
metalik kısma denk gelmelerine dikkat
ederek lambayı değiştiriniz.
Halojen lambaların değişimi farlar
söndürüldükten birkaç dakika sonra
(ağır yanma riski) yapılmalıdır. Lambaya
doğrudan parmaklarınızla dokunmayınız,
tüy bırakmayan bir bez kullanın
ız.
Her işlemin sonunda, farların düzgün
çalıştığını kontrol ediniz.
Çıkmayan zor lekelerin yüksek basınçlı su
ile yıkanması esnasında, verniklerine ve su
geçirmezlik contalarına zarar vermemek için
farlara, lambalara ve çevrelerine ısrarla su
tutmayınız.

HIZLI YARDI
M
8

Ampul değiştirme

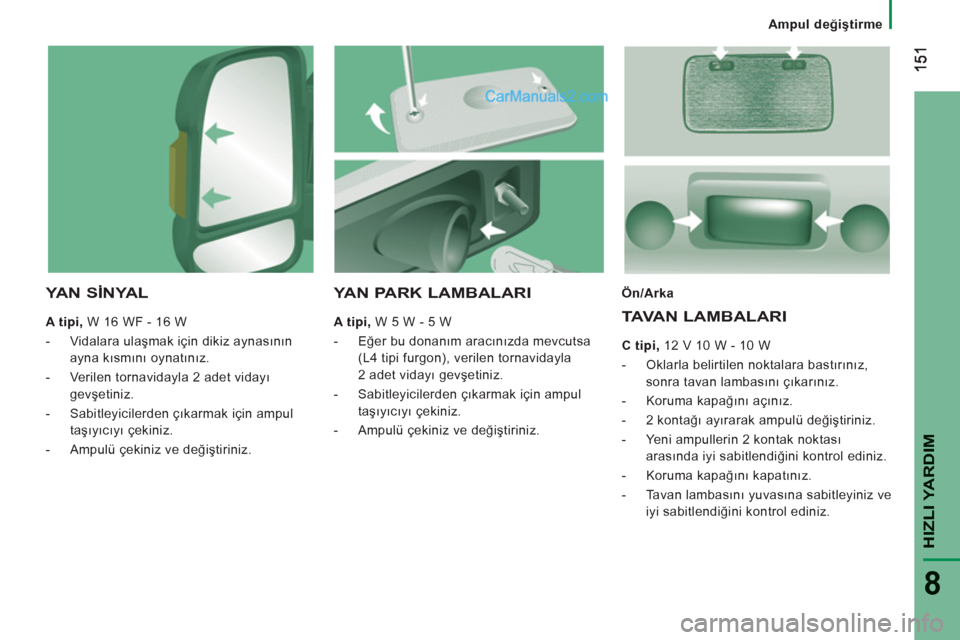

YAN SİNYAL


A tipi,
W 16 WF - 16 W


- Vidalara ulaşmak için dikiz aynasının
ayna kısmını oynatınız.

- Verilen tornavidayla 2 adet vidayı
gevşetiniz.

- Sabitleyicilerden çıkarmak için ampul
taşıyıcıyı çekiniz.

- Ampulü çekiniz ve değiştiriniz.
Ön/Arka
TAVAN LAMBALARI


C tipi,
12 V 10 W - 10 W


- Oklarla belirtilen noktalara bastırınız,
sonra tavan lambasını çıkarınız.

- Koruma kapağını açınız.

- 2 kontağı ayırarak ampulü değiştiriniz.

- Yeni ampullerin 2 kontak noktası
arasında iyi sabitlendiğini kontrol ediniz.

- Koruma kapağını kapatınız.

- Tavan lambasını yuvasına sabitleyiniz ve
iyi sabitlendiğini kontrol ediniz.



YAN PARK LAMBALARI


A tipi,
W 5 W - 5 W


- Eğer bu donanım aracınızda mevcutsa
(L4 tipi furgon), verilen tornavidayla
2 adet vidayı gevşetiniz.

- Sabitleyicilerden çıkarmak için ampul
taşıyıcıyı çekiniz.

- Ampulü çekiniz ve değiştiriniz.

152


Ampul değiştirme

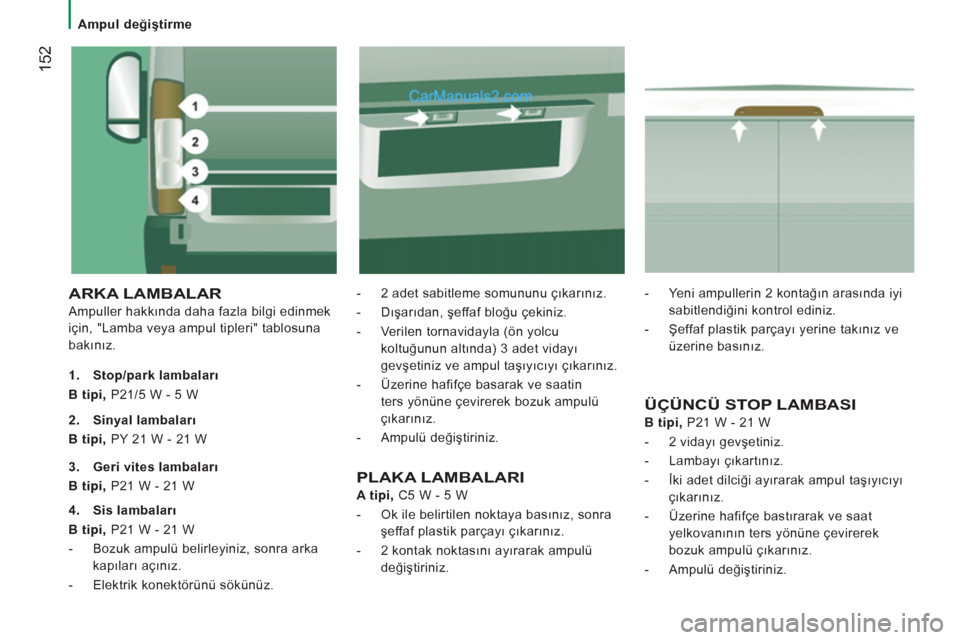

ARKA LAMBALAR

Ampuller hakkında daha fazla bilgi edinmek
için, "Lamba veya ampul tipleri" tablosuna
bakınız.
- 2 adet sabitleme somununu çıkarınız.

- Dışarıdan, şeffaf bloğu çekiniz.

- Verilen tornavidayla (ön yolcu
koltuğunun altında) 3 adet vidayı
gevşetiniz ve ampul taşıyıcıyı çıkarınız.

- Üzerine hafifçe basarak ve saatin
ters yönüne çevirerek bozuk ampulü
çıkarınız.

- Ampulü değiştiriniz.

1.
Stop/park lambaları
B tipi,
P21/5 W - 5 W

ÜÇÜNCÜ STOP LAMBASI


B tipi,
P21 W - 21 W


- 2 vidayı gevşetiniz.

- Lambayı çıkartınız.

- İki adet dilciği ayırarak ampul taşıyıcıyı
çıkarınız.

- Üzerine hafifçe bastırarak ve saat
yelkovanının ters yönüne çevirerek
bozuk ampulü çıkarınız.

- Ampulü değiştiriniz.
2.
Sinyal lambaları
B tipi,
PY 21 W - 21 W

3.
Geri vites lambaları
B tipi,
P21 W - 21 W

4.
Sis lambaları

B tipi,
P21 W - 21 W


- Bozuk ampulü belirleyiniz, sonra arka
kapıları açınız.

- Elektrik konektörünü sökünüz.
PLAKA LAMBALARI


A tipi,
C5 W - 5 W


- Ok ile belirtilen noktaya basınız, sonra
şeffaf plastik parçayı çıkarınız.

- 2 kontak noktasını ayırarak ampulü
değiştiriniz.
- Yeni ampullerin 2 kontağın arasında iyi
sabitlendiğini kontrol ediniz.

- Şeffaf plastik parçayı yerine takınız ve
üzerine basınız.

153
HIZLI YARDI
M
8
Sigorta değiştirme
Üç adet sigorta kutusu, sürücü tarafında
kumanda paneli üzerine, yolcu tarafında
direğe ve motor bölümüne yerleştirilmişlerdir.
Yalnızca sürücü tarafından değiştirilebilen
sigortalar anlatılmıştır. Diğer tüm
müdahaleler için bir kalifiye servis atölyesi
veya PEUGEOT servis ağına gidiniz.


Sigortanın çıkarılması ve
takılması

Bir sigortayı değiştirmeden evvel arıza
nedenini bulup onarmak gerekir. Sigorta
numaraları sigorta kutusu üzerinde
belirtilmiştir.
Arızalı bir sigortayı daima aynı ampere
sahip bir sigortayla değiştiriniz.
SIGORTA DEĞIŞTIRME

Özellikle sonradan takılan tüm
cihazların toplam tüketimi 10 miliamperi
aştığında, PEUGEOT'nun kendisi tarafından
verilmemiş, belirlediği koşullara uygun
olarak takılmamış veya onaylamadığı
yardımcı aksesuarların kullanılması sonucu
meydana gelecek arızaların veya çalışma
bozukluklarının giderilmesi için aracınızda
yapılacak onarım masraflarından dolayı
PEUGEOT hiçbir mesuliyet kabul etmez.
Sağlam
Bozuk
Profesyonellerin dikkatine : sigortalara
ve rölelere ilişkin tüm bilgileri edinmek
için, servis ağında "Yöntemler"' şemasına
bakınız.

154


Sigorta değiştirme


SÜRÜCÜ TARAFI KUMANDA PANELİ SİGORTALARI

- Vidaları çıkarınız ve sigortalara ulaşmak için kutuyu yatırınız.


Sigortalar


A (amper)


İşlev



12


7,5
Sağ kısa far


13


7,5
Sol kısa far


31


5
Röle beslemesi


32


7,5
Tavan aydınlatması


33


20
Akü algılayıcı


34


20
Minibüs iç aydınlatma - Flaşör


36


10

Oto radyo - Diyagnostik prizi - Alarm sireni - Programlanabilir ek ısıtma kumandaları - Klima kumandaları -
Takograf - Akü


37


7,5
Stop lambaları müşiri - 3. stop lambası - Gösterge tablosu


38


20
Merkezi kilit kumandası


42


5
ABS beyni ve algılayıcı - ASR algılayıcı - ESP algılayıcı - Stop lambaları müşiri


43


20
Ön cam sileceği motoru


47


20
Sürücü tarafı elektrikli cam motoru


48


20
Yolcu tarafı elektrikli cam motoru


49


5
Oto radyo - Sürücü mahalli kumandaları


50


7,5
Airbag kutusu ve piroteknik ön gericiler


51


5
Takograf - Hız sabitleyici - Klima kumandaları - Geri vites lambaları - Mazotta su varlığı sondası


53


7,5
Gösterge tablosu


89


-
Kullanılmıyor


90


7,5
Sol uzun far


91


7,5
Sağ uzun far


92


7,5
Sol sis lambası


93


7,5
Sağ sis lambası

HIZLI YARDI
M
8
Sigorta değiştirme


Sigortalar


A (amper)


İşlev



54


-
Kullanılmıyor


55


15
Isıtmalı koltuklar


56


15
12 V priz


57


10
Programlanabilir ek ısıtma


58


15
Buz çözme : arka cam (sol)


59


15
Buz çözme : arka cam (sağ)


60


-
Kullanılmıyor


61


-
Kullanılmıyor


62


-
Kullanılmıyor


63


10
Programlanabilir ek ısıtma komütatörü


64


-
Kullanılmıyor


65


30
Programlanabilir ek ısıtma üfleyici

YOLCU TARAFI DİREĞİNDEKİ
SİGORTALAR

- Kapağın klipslerini açınız.

Müdahaleden sonra kapağı dikkatlice
tekrar kapatınız.

156


Sigorta değiştirme


MOTOR BÖLÜMÜ SİGORTALARI

- Somunları çıkarınız ve sigortalara ulaşmak
için kutuyu yatırınız.

Sigortalar



A (amper)


İşlev



1


40
ABS pompası beslemesi


2


50
Mazot ön ısıtma kutusu


3


30
Hırsızlığı önleyici tertibat


4


30
Far yıkayıcı pompası


8


40
Sürücü mahalli motor fan grubu


9


15
12 V arka priz


10


15
Korna


14


15
12 V ön priz


15


10
Çakmak


20


30
Cam yıkayıcı pompası


21


15
Ya kıt pompası beslemesi


24


15
Ambulans için ek platin - Dış dikiz aynaları


30


15
Büz çözme

157
HIZLI YARDI
M
8

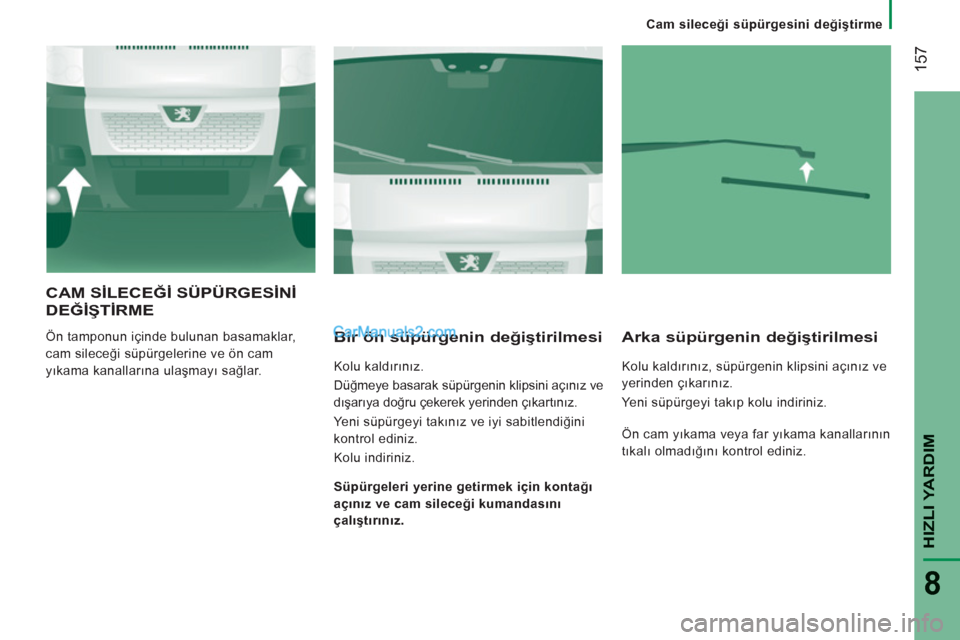

Cam sileceği s

158

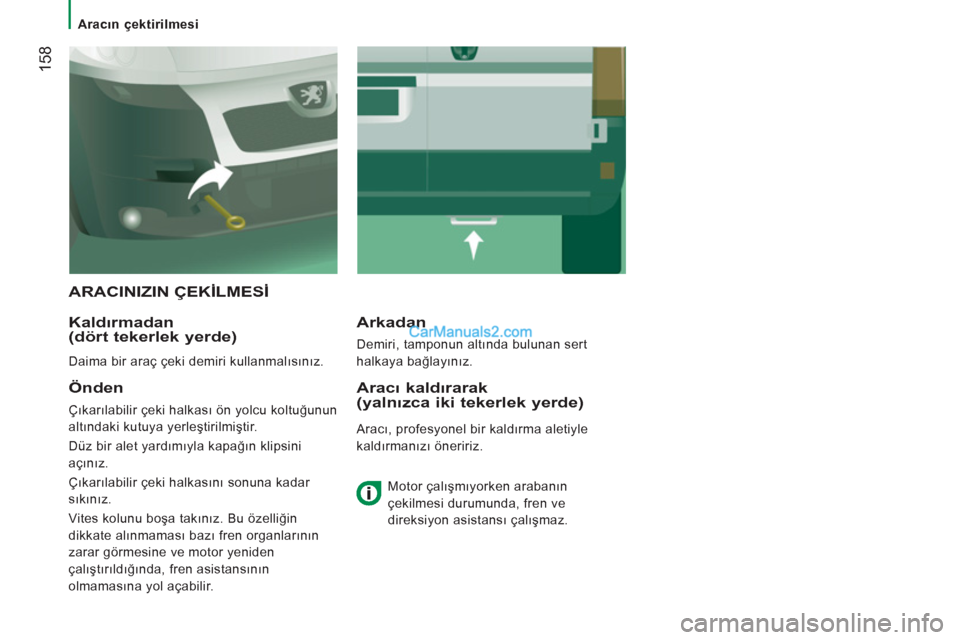

Aracın çektirilmesi


ARACINIZIN ÇEKİLMESİ

Kaldırmadan
(dört tekerlek yerde)

Daima bir araç çeki demiri kullanmalısınız.
Arkadan

Demiri, tamponun altında bulunan sert
halkaya bağlayınız.


Önden

Çıkarılabilir çeki halkası ön yolcu koltuğunun
altındaki kutuya yerleştirilmiştir.
Düz bir alet yardımıyla kapağın klipsini
açınız.
Çıkarılabilir çeki halkasını sonuna kadar
sıkınız.
Vites kolunu boşa takınız. Bu özelliğin
dikkate alınmaması bazı fren organlarının
zarar görmesine ve motor yeniden
çalıştırıldığında, fren asistansının
olmamasına yol açabilir.
Aracı kaldırarak(yalnızca iki tekerlek yerde)

Aracı, profesyonel bir kaldırma aletiyle
kaldırmanızı öneririz.
Motor çalışmıyorken arabanın
çekilmesi durumunda, fren ve
direksiyon asistansı çalışmaz.
