Peugeot Boxer 2011.5 Kullanım Kılavuzu (in Turkish)

169
9
TEKNİK ÖZELLİKLE
R
Ağırlıklar

* 15 inç jantlar.

** 16 inç jantlar.

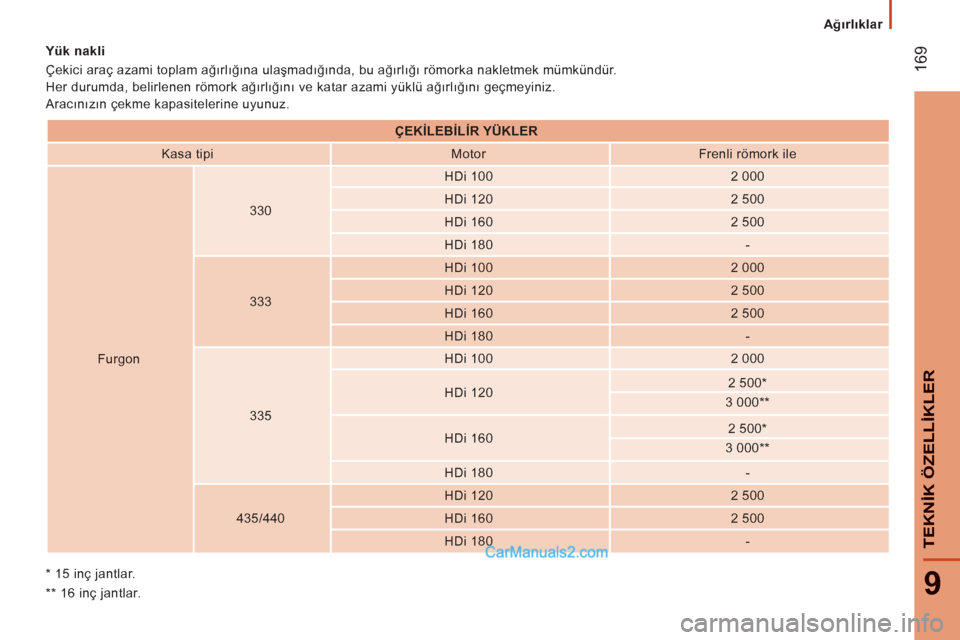

Yük nakli
Çekici araç azami toplam ağırlığına ulaşmadığında, bu ağırlığı römorka nakletmek mümkündür.
Her durumda, belirlenen römork ağırlığını ve katar azami yüklü ağırlığını geçmeyiniz.
Aracınızın çekme kapasitelerine uyunuz.




ÇEKİLEBİLİR YÜKLER

Kasa tipi
Motor
Frenli römork ile

Furgon
330
HDi 100
2 000

HDi 120
2 500


HDi 160
2 500

HDi 180
-

333
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

335
HDi 100
2 000

HDi 120
2 500 *
3 000 **


HDi 160
2 500 *
3 000 **


HDi 180
-

435/440
HDi 120
2 500

HDi 160
2 500

HDi 180
-

17
0

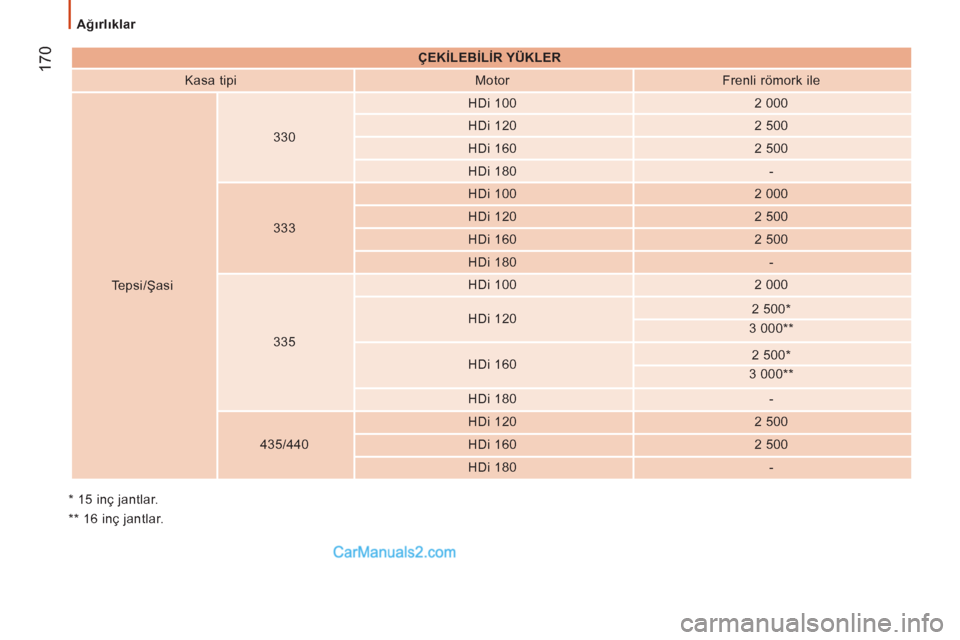

Ağırlıklar


ÇEKİLEBİLİR YÜKLER


Kasa tipi
Motor
Frenli römork ile
Tepsi/Şasi
330
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

333
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

335
HDi 100
2 000

HDi 120
2 500 *
3 000 **


HDi 160
2 500 *
3 000 **



HDi 180
-
435/440
HDi 120
2 500

HDi 160
2 500

HDi 180
-
*
15 inç jantlar.
**
16 inç jantlar.

17
1
9
TEKNİK ÖZELLİKLE
R
Ağırlıklar

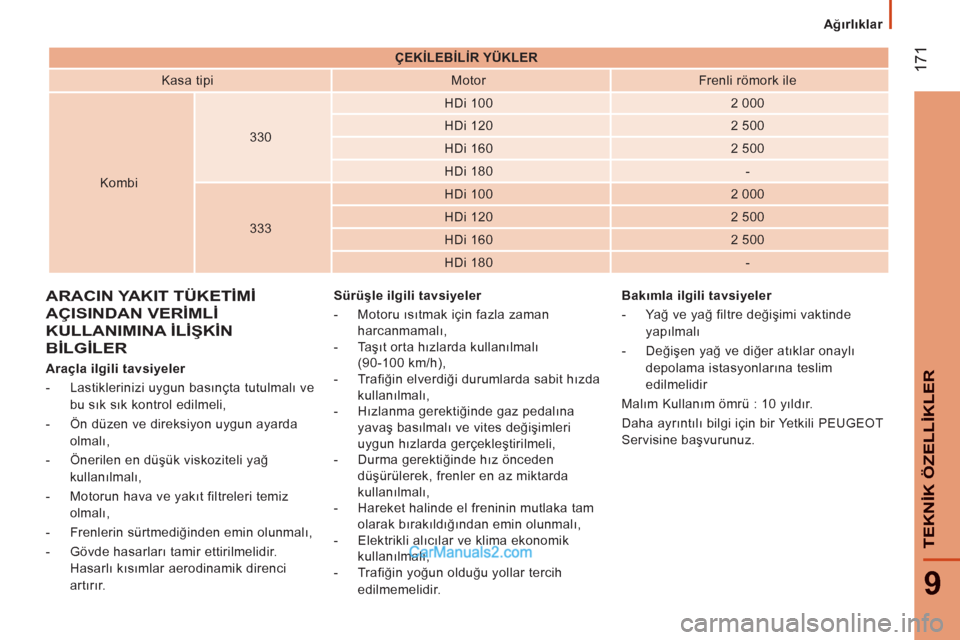

ÇEKİLEBİLİR YÜKLER


Kasa tipi
Motor
Frenli römork ile

Kombi
330
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

333
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-
ARACIN YAKIT TÜKETİMİ A
AÇISINDAN VERİMLİ A
KULLANIMINA İLİŞKİNK
BİLGİLERB
Araçla ilgili tavsiyeler
- Lastiklerinizi uygun basınçta tutulmalı ve
bu sık sık kontrol edilmeli,
- Ön düzen ve direksiyon uygun ayarda
olmalı,
- Önerilen en düşük viskoziteli yağ
kullanılmalı,
- Motorun hava ve yakıt filtreleri temiz
olmalı,
- Frenlerin sürtmediğinden emin olunmalı,
- Gövde hasarları tamir ettirilmelidir.
Hasarlı kısımlar aerodinamik direnci
artırır. Sürüşle ilgili tavsiyeler
- Motoru ısıtmak için fazla zaman
harcanmamalı,
- Taşıt orta hızlarda kullanılmalı
(90-100 km/h),
- Trafiğin elverdiği durumlarda sabit hızda
kullanılmalı,
- Hızlanma gerektiğinde gaz pedalına
yavaş basılmalı ve vites deği
şimleri
uygun hızlarda gerçekleştirilmeli,
- Durma gerektiğinde hız önceden
düşürülerek, frenler en az miktarda
kullanılmalı,
- Hareket halinde el freninin mutlaka tam
olarak bırakıldığından emin olunmalı,
- Elektrikli alıcılar ve klima ekonomik
kullanılmalı,
- Trafiğin yoğun olduğu yollar tercih
edilmemelidir.Bakımla ilgili tavsiyeler
- Yağ ve yağ filtre değişimi vaktinde
yapılmalı
- Değişen yağ ve diğer atıklar onaylı
depolama istasyonlarına teslim
edilmelidir
Malım Kullanım ömrü : 10 yıldır.
Daha ayrıntılı bilgi için bir Yetkili PEUGEOT
Servisine başvurunuz.

172

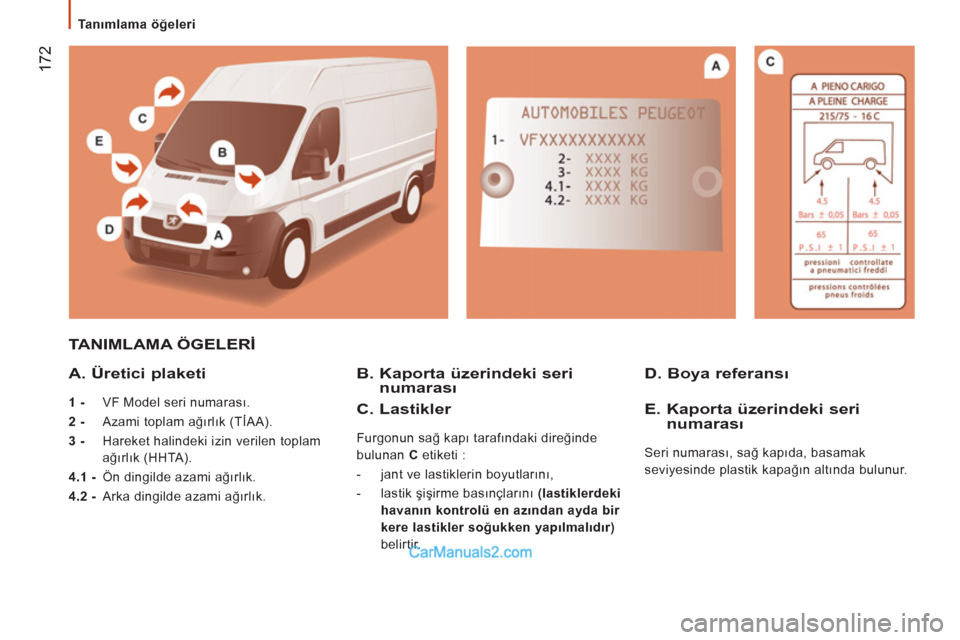

Ta nımlama öğeleri


TANIMLAMA

17
3

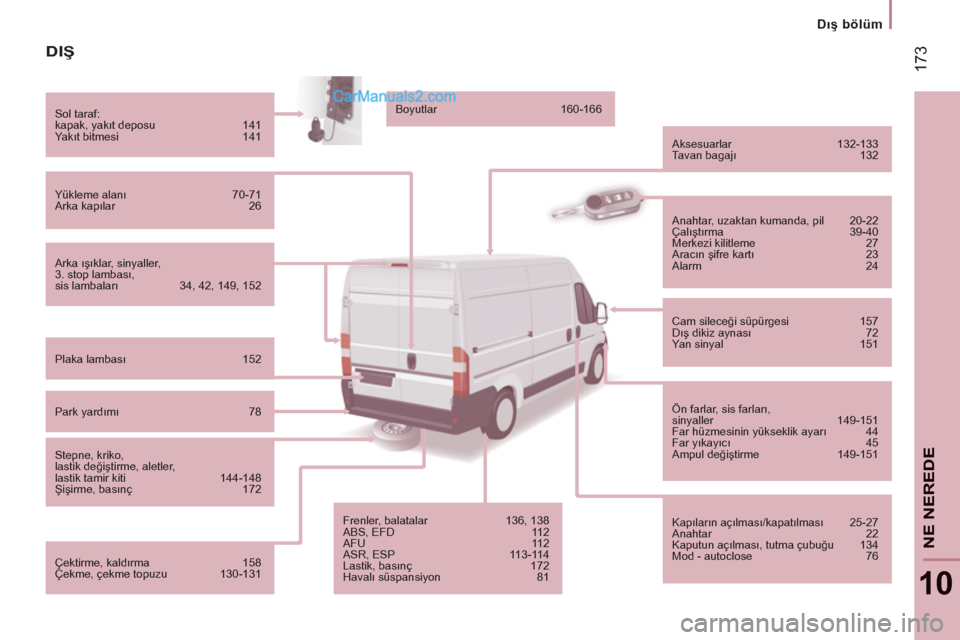

Dış bölüm
10
NE NERED
E
DIŞ

Arka ışıklar, sinyaller,
3. stop lambası,
sis lambaları 34, 42, 149, 152 Sol taraf:
kapak, yakıt deposu 141
Ya kıt bitmesi 141
Yükleme alanı 70-71
Arka kapılar 26
Plaka lambası 152
Park yardımı 78
Stepne, kriko,
lastik değiştirme, aletler,
lastik tamir kiti 144-148
Şişirme, basınç 172
Çektirme, kaldırma 158
Çekme, çekme topuzu 130-131 Boyutlar 160-166
Aksesuarlar 132-133
Tavan bagajı 132
Frenler, balatalar 136, 138
ABS, EFD 112
AFU 112
ASR, ESP 113-114
Lastik, basınç 172
Havalı süspansiyon 81 Anahtar, uzaktan kumanda, pil 20-22
Çalıştırma 39-40
Merkezi kilitleme 27
Aracın şifre kartı 23
Alarm 24
Cam sileceği süpürgesi 157
Dış dikiz aynası 72
Yan sinyal 151
Ön farlar, sis farları,
sinyaller 149-151
Far hüzmesinin yükseklik ayarı 44
Far yıkayıcı 45
Ampul değiştirme 149-151
Kapıların açılması/kapatılması 25-27
Anahtar 22
Kaputun açılması, tutma çubuğu 134
Mod - autoclose 76

174
Sürücü mahalli


SÜRÜCÜ MAHALLİ
Gösterge tabloları, ekranlar, sayaçlar 28
Gösterge lambaları, ışıklı göstergeler 29-35
Göstergeler, seviye göstergesi 36-37
Aydınlatma kumandaları 42
Farların otomatik yanması 43
Refakat aydınlatması 43
Park lambaları 44
Motor kaputunun açılması 134
Sigortalar 153-156
Mod, biçimlendirme 74-77
Programlanabilir ek
ısıtma 57-59
Ek ısıtmalar,
arka klima 55-56
Havalı süspansiyon 81
Far hüzmesinin yükseklik ayarı 44
Aydınlatma reostası 37
Saat ayarı 76 Ön/arka cam sileceği 45
Cam/far yıkayıcılar 45
Yol bilgisayarı - MOD 74-77
Çalıştırma, kontak 39
Yo k uşta kalkma 40
Hız sabitleyici 46-48
Sabit hız sı
nırlayıcı 11 5 Direksiyon, derinlik ayarı 38
Korna 112
Sürücü mahalli 8
Elektrikli camlar, dikiz aynaları 72-73
Yükleme alanının kilitlenmesi 27

17
5
Sürücü mahalli
10
NE NERED
E
Merkezi kilitleme 27
Buzu-buğu çözdürme 49 Oto radyo, CD/MP3 84-92
Bluetooth'lu eller serbest sistemi 93-110 Takograf 83
Geri gitme kamerası 79-80
Isıtma, havalandırma 51-54


●
klima A/C,

●
manuel klima,

●
otomatik ayarlı tek bölgeli klima,

●
hava devridaimi.
Kabin düzenlemeleri 66-69


●
çakmak,

●
torpido gözü - klimalı torpido gözü,

●
üst eşya rafı,

●
taşınabilir küllük,

●
tavan lambaları,

●
12 voltluk priz,

●
yazı masası,

●
yerleştirmeler.
Vites kutusu 38
Park yardımı 78
Alarm gösterge lambası 24
ASR, ESP 113-114
Akıllı çekiş kontrolüt 114
Ön - arka sis lambaları 42
Flaşör 111

17
6
İç bölüm


Emniyet kemerleri 116-117
Airbag'ler 119-121

Yolcu Airbag'inin devre dışı bırakılması 120
Park freni,
el freni 111
Koltuklar, ayarlar 60-61
Amortisörlü koltuk 61
2 kişilik oturma sırası 62
Aletler, kriko 144 Çocuk koltukları 122-129 İç dikiz aynası 72
Kabin tavan lambası 69, 151
Tavan lambası ampulünün değiştirilmesi 151
Tavan lambaları 71, 151
Priz 12 volt 70 Akü (+), şarj etme,
çalıştırma 142-143
Şase noktası (-) 135
Sağ taraftaki sigortalar 155

İÇ

Yükleme alanı 70-71


●
istifleme halkaları,

●
yük durdurma,

●
tavan bagajı,

●
döşeme,

●
seyyar lamba.
Aksesuarlar 132-133
Arka koltuklar/
oturma sıraları 63-64
Arka ısıtma/
klima 55-56
Geri gitme kamerası 79-80 Sürgülü yan camlar 71 ISOFIX bağlantılar 124-126
Uzun kabin 65

17
7


Özellikler - Bakım

10
NE NERED
E

Cam/far yıkayıcılar, seviye 137
Ampuller, aydınlatma,
ampul değiştirme 149-151

Motor kaputunun açılması, tutma çubuğu 134
Motor bölmeleri 135
Ta nımlama unsurları, seri numarası,
boya, lastikler 172 Cam sileceği süpürgesini değiştirme 157 Seviyeler 136-137


●
yağ seviye göstergesi,

●
hidrolik direksiyon sıvısı,

●
fren hidroliği,

●
soğutma sıvısı.
Su tahliyesi, mazot fi ltresi 138
Kontroller 138


●
akü,

●
hava/sürücü mahalli filtresi,

●
yağ filtresi,

●
park freni,

●
partikül filtresi,

●
fren balataları.
Çevre kirliliğini azaltma 36
Motor bölümü sigortaları 153, 156
ÖZELLİKLER - BAKIM

Motor donanımları 167
Boyutlar 160-166
Ağırlıklar 168-171
