TEKNİK ÖZELLİKLE
R
Çevre

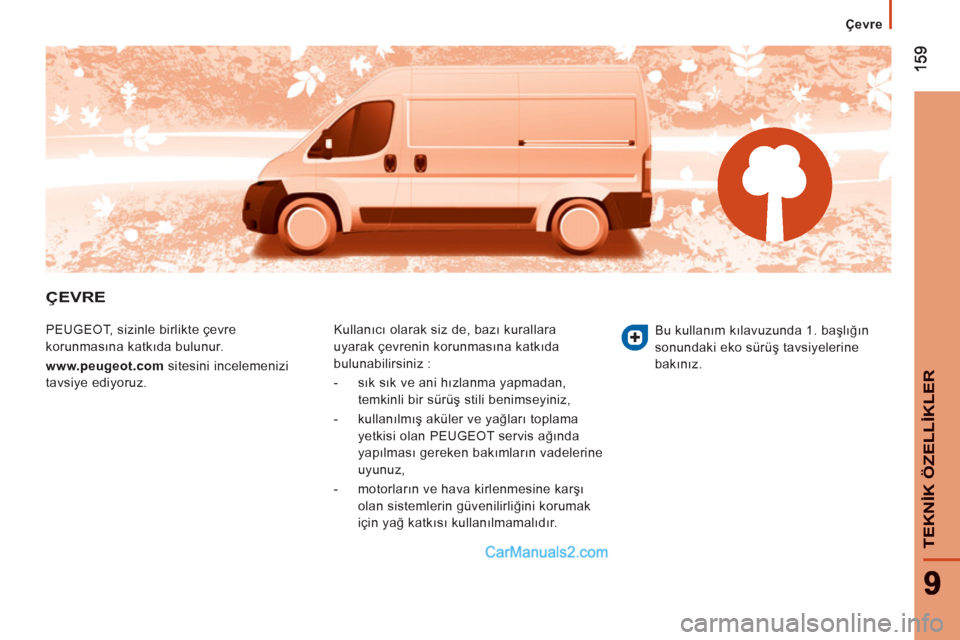

ÇEVRE

PEUGEOT, sizinle birlikte çevre
korunmasına katkıda bulunur.

www.peugeot.com
sitesini incelemenizi
tavsiye ediyoruz. Kullanıcı olarak siz de, bazı kurallara
uyarak çevrenin korunmasına katkıda
bulunabilirsiniz :


- sık sık ve ani hızlanma yapmadan,
temkinli bir sürüş stili benimseyiniz,

- kullanılmış aküler ve yağları toplama
yetkisi olan PEUGEOT servis ağında
yapılması gereken bakımların vadelerine
uyunuz,

- motorların ve hava kirlenmesine karşı
olan sistemlerin güvenilirliğini korumak
için yağ katkısı kullanılmamalıdır.
Bu kullanım kılavuzunda 1. başlığın
sonundaki eko sürüş
tavsiyelerine
bakınız.
159159
99

160


Boyutlar

161
9
TEKNİK ÖZELLİKLE
R
Boyutlar

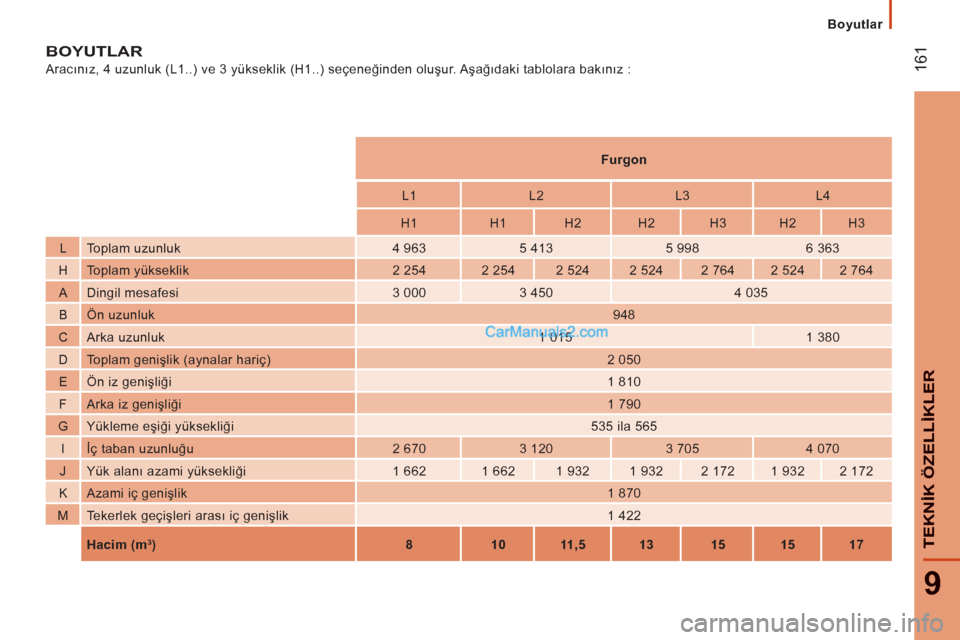

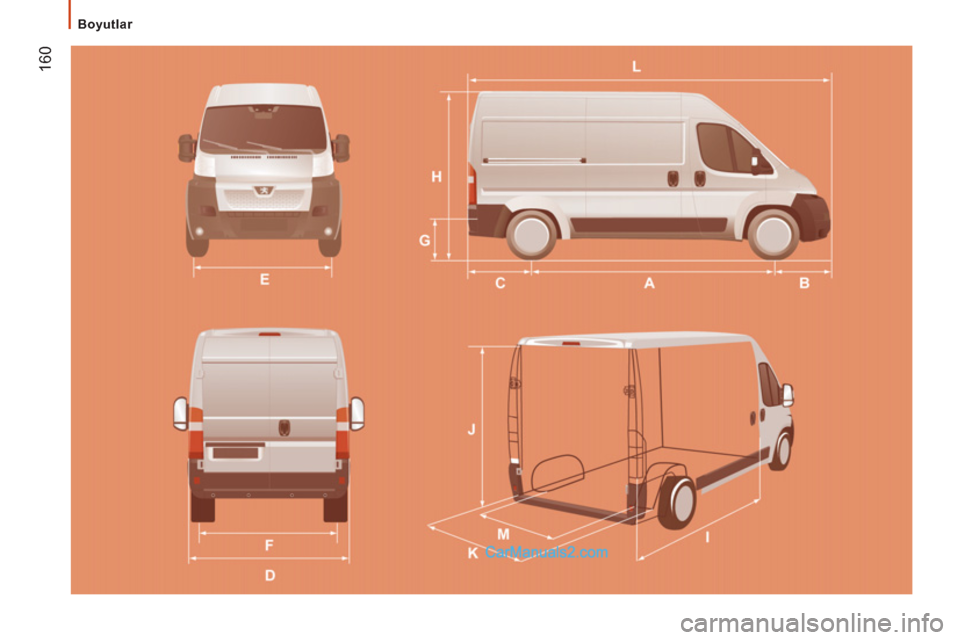

BOYUTLAR

Aracınız, 4 uzunluk (L1..) ve 3 yükseklik (H1..) seçeneğinden oluşur. Aşağıdaki tablolara bakınız :






Furgon






L1
L2
L3
L4





H1
H1
H2
H2
H3
H2
H3

L Toplam uzunluk
4 963
5 413
5 998
6 363

H Toplam yükseklik
2 254
2 254
2 524
2 524
2 764
2 524
2 764

A Dingil mesafesi
3 000
3 450
4 035

B Ön uzunluk

948

C Arka uzunluk
1 015
1 380

D Toplam genişlik (aynalar hariç)
2 050

E Ön iz genişliği

1 810

F Arka iz genişliği

1 790

G Yükleme eş
iği yüksekliği
535 ila 565

I İç taban uzunluğu
2 670
3 120
3 705
4 070

J Yük alanı azami yüksekliği
1 662
1 662
1 932
1 932
2 172
1 932
2 172

K Azami iç genişlik

1 870

M Tekerlek geçişleri arası iç genişlik
1 422




Hacim (m
3)

8


10


11,5


13


15


15


17

162


Boyutlar

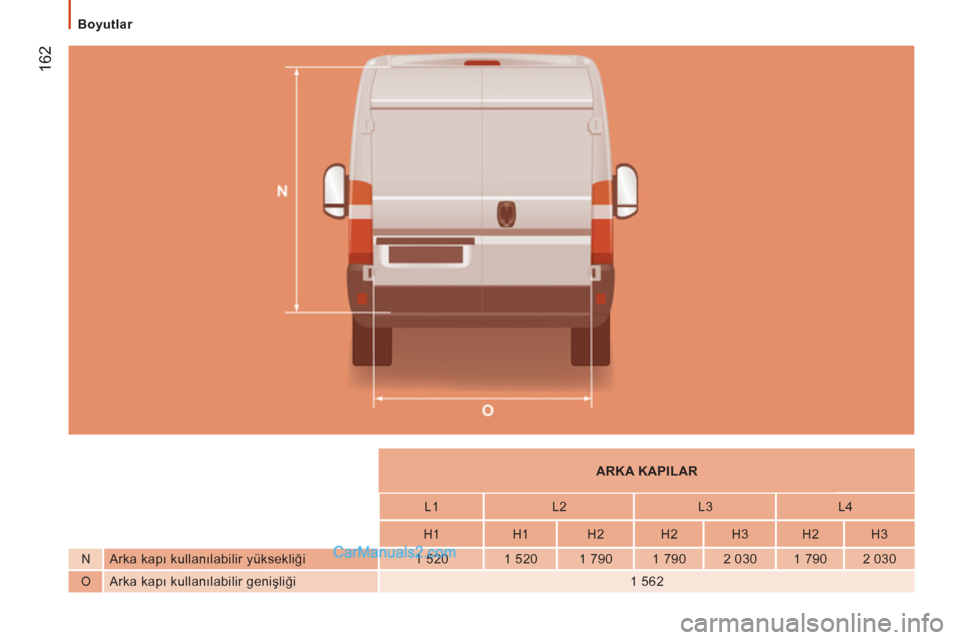

ARKA KAPILAR






L1
L2
L3
L4





H1
H1
H2
H2
H3
H2
H3

N Arka kapı kullanılabilir yüksekliği
1 520
1 520
1 790
1 790
2 030
1 790
2 030

O Arka kapı kullanılabilir genişliği
1 562

163
9
TEKNİK ÖZELLİKLE
R
Boyutlar

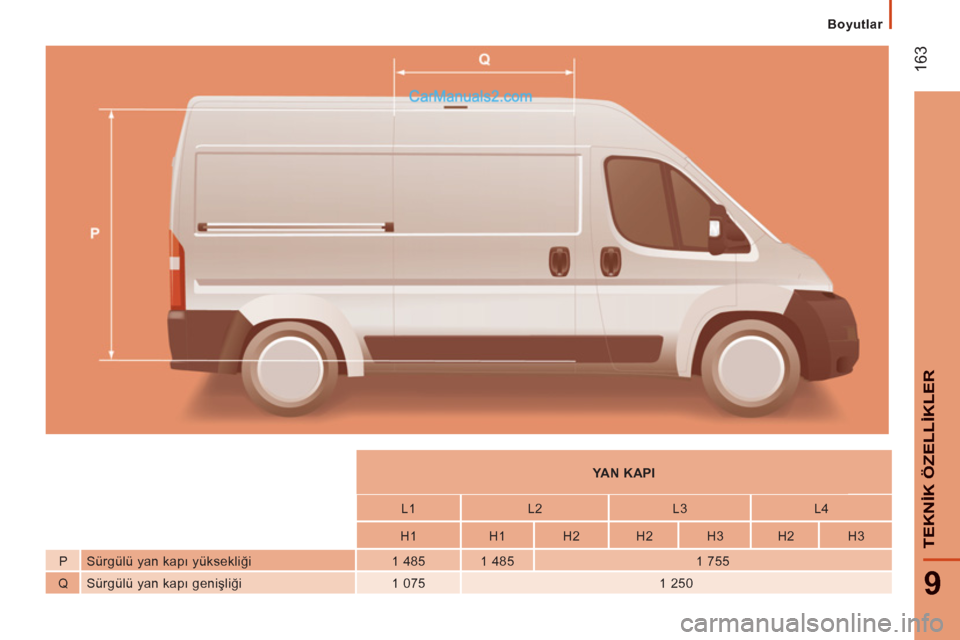

YAN KAPI






L1
L2
L3
L4





H1
H1
H2
H2
H3
H2
H3

P Sürgülü yan kapı yüksekliği
1 485
1 485
1 755

Q Sürgülü yan kapı genişliği
1 075
1 250

164


Boyutlar

9
TEKNİK ÖZELLİKLE
R
Boyutlar

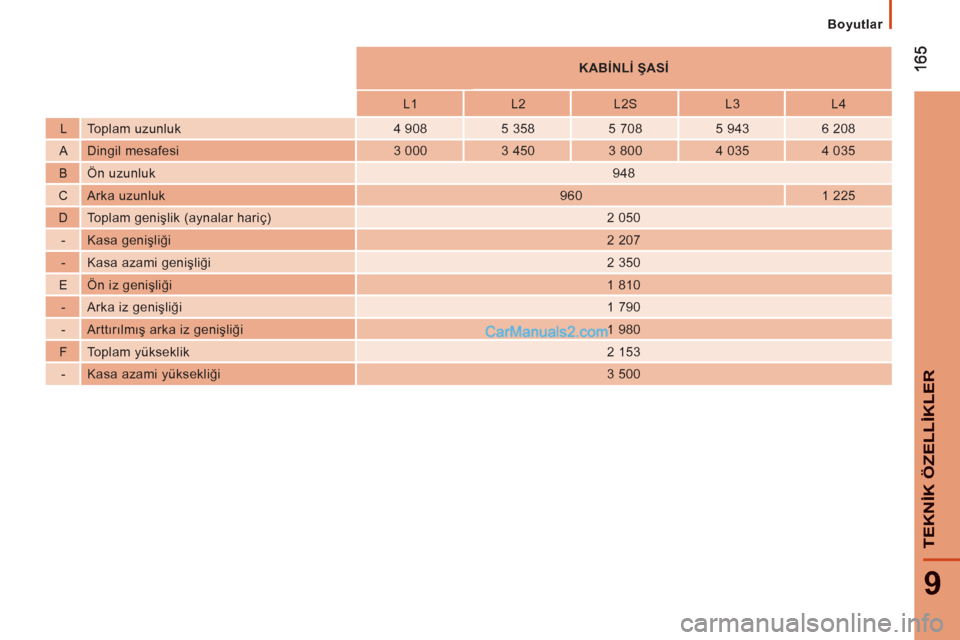

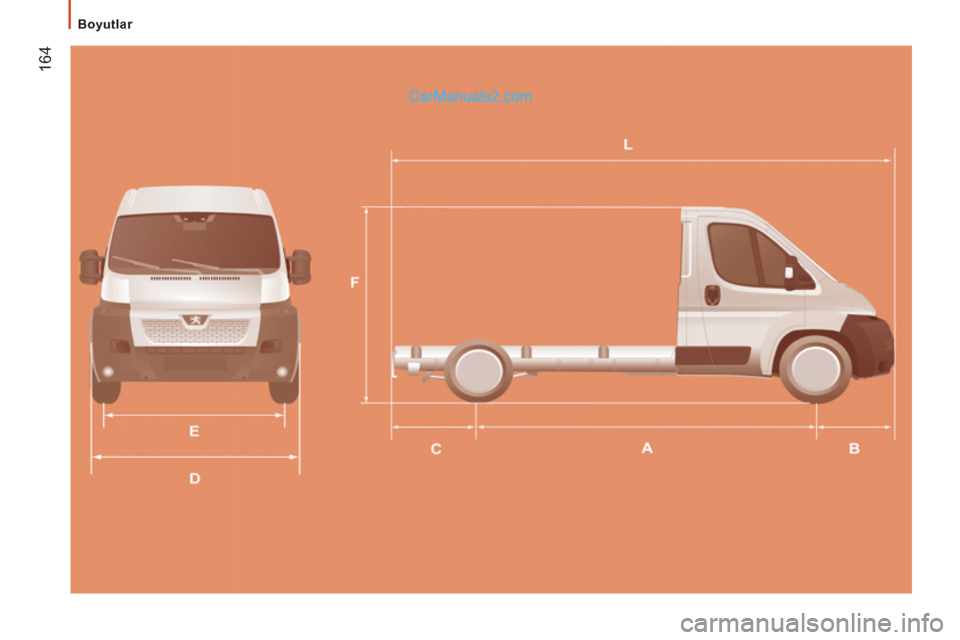

KABİNLİ ŞASİ






L1
L2
L2S
L3
L4

L Toplam uzunluk
4 908
5 358
5 708
5 943
6 208

A Dingil mesafesi
3 000
3 450
3 800
4 035
4 035

B Ön uzunluk

948

C Arka uzunluk
960
1 225

D Toplam genişlik (aynalar hariç)
2 050

- Kasa genişliği

2 207

- Kasa azami genişliği
2 350

E Ön iz genişliği

1 810

- Arka iz genişliği

1 790

- Arttırılmış arka iz genişliği
1 980

F Toplam yükseklik

2 153

- Kasa azami yüksekliği
3 500

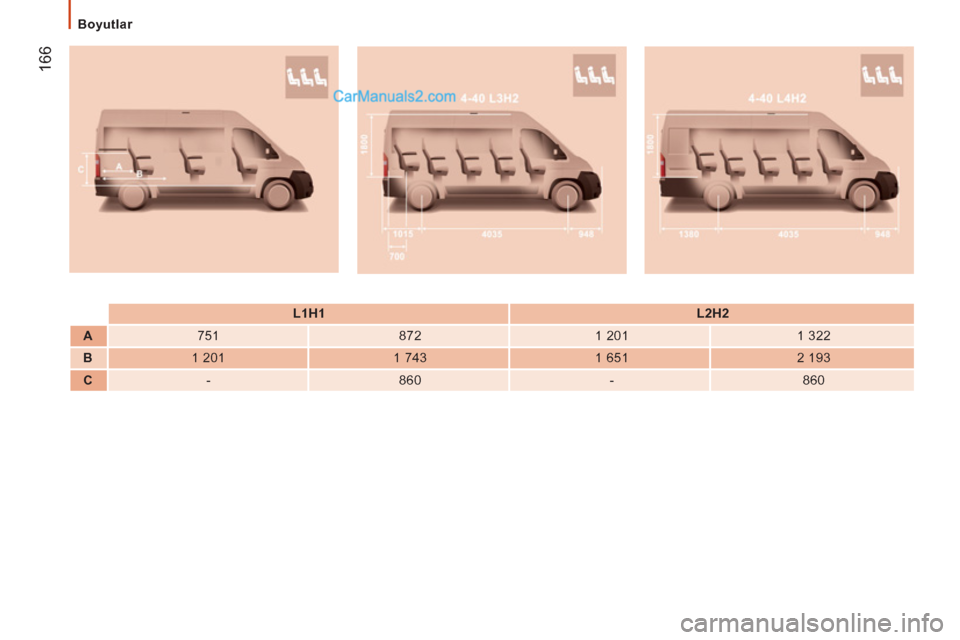

166


Boyutlar





L1H1


L2H2



A

751
872
1 201
1 322


B

1 201
1 743
1 651
2 193


C

-
860
-
860

167
9
TEKNİK ÖZELLİKLE
R



Dizel motorlar

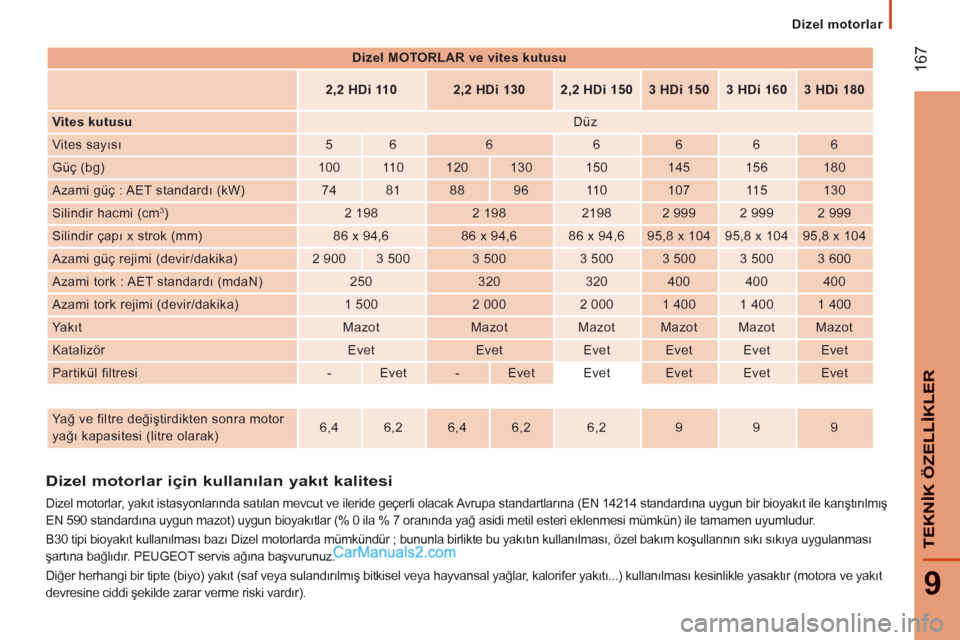

Dizel MOTORLAR ve vites kutusu





2,2 HDi 110


2,2 HDi 130


2,2 HDi 150



3 HDi 150



3 HDi 160



3 HDi 180



Vites kutusu

Düz
Vites sayısı
5
6
6
6
6
6
6
Güç (bg)
100
11 0
120
130
150
145
156
180
Azami güç : AET standardı (kW)
74
81
88
96
11 0
107
11 5
130
Silindir hacmi (cm
3
)
2 198
2 198
2198
2 999
2 999
2 999
Silindir çapı x strok (mm)
86 x 94,6
86 x 94,6
86 x 94,6
95,8 x 104
95,8 x 104
95,8 x 104
Azami güç rejimi (devir/dakika)
2 900
3 500
3 500
3 500
3 500
3 500
3 600
Azami tork : AET standardı (mdaN)
250
320
320
400
400
400
Azami tork rejimi (devir/dakika)
1 500
2 000
2 000
1 400
1 400
1 400
Ya kıt
Mazot
Mazot
Mazot
Mazot
Mazot
Mazot
Katalizör
Evet
Evet
Evet
Evet

Evet
Evet
Partikül filtresi
-
Evet
-
Evet
Evet
Evet
Evet
Evet



Yağ ve filtre değiştirdikten sonra motor
yağı kapasitesi (litre olarak)
6,4
6,2
6,4
6,2
6,2
9
9
9
Dizel motorlar için kullanılan yakıt kalitesi


Dizel motorlar, yakıt istasyonlarında satılan mevcut ve ileride geçerli olacak Avrupa standartlarına (EN 14214 standardına uygun bir bioyakıt ile karıştırılmış
EN 590 standardına uygun mazot) uygun bioyakıtlar (% 0 ila % 7 oranında yağ asidi metil esteri eklenmesi mümkün) ile tamamen uyumludur.
B30 tipi bioyakıt kullanılması bazı Dizel motorlarda mümkündür ; bununla birlikte bu yakıtın kullanılması, özel bakım koşullarının sıkı sıkıya uygulanması
şartına bağlıdır. PEUGEOT servis ağına başvurunuz.
Diğer herhangi bir tipte (biyo) yakıt (saf veya sulandırılmış bitkisel veya hayvansal yağlar, kalorifer yakıtı
...) kullanılması kesinlikle yasaktır (motora ve yakıt
devresine ciddi şekilde zarar verme riski vardır).

168

Ağırlıklar

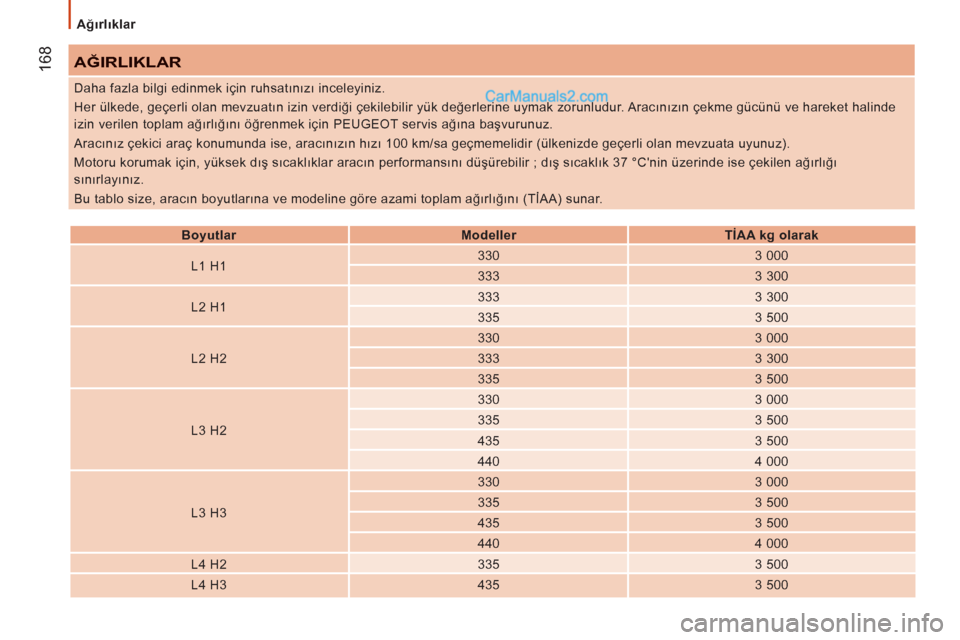

AĞIRLIKLAR



Boyutlar


Modeller


TİAA kg olarak


L1 H1
330
3 000

333
3 300

L2 H1
333
3 300

335
3 500

L2 H2
330
3 000

333
3 300

335
3 500

L3 H2
330
3 000

335
3 500

435
3 500

440
4 000

L3 H3
330
3 000

335
3 500

435
3 500

440
4 000


L4 H2
335
3 500

L4 H3
435
3 500 Daha fazla bilgi edinmek için ruhsatınızı inceleyiniz.
Her ülkede, geçerli olan mevzuatın izin verdiği çekilebilir yük değerlerine uymak zorunludur. Aracınızın çekme gücünü ve hareket halinde
izin verilen toplam ağırlığını öğrenmek için PEUGEOT servis ağına başvurunuz.
Aracınız çekici araç konumunda ise, aracınızın hızı 100 km/sa geçmemelidir (ülkenizde geçerli olan mevzuata uyunuz).
Motoru korumak için, yüksek dış sıcaklıklar aracın performansını düşürebilir ; dış sıcaklık 37 °C'nin üzerinde ise çekilen ağırlığı
sı
nırlayınız.
Bu tablo size, aracın boyutlarına ve modeline göre azami toplam ağırlığını (TİAA) sunar.
