Peugeot Boxer 2015.5 Kullanım Kılavuzu (in Turkish)

179
boxer_tr_Chap09_Caracteristiques-Techniques_ed01-2015

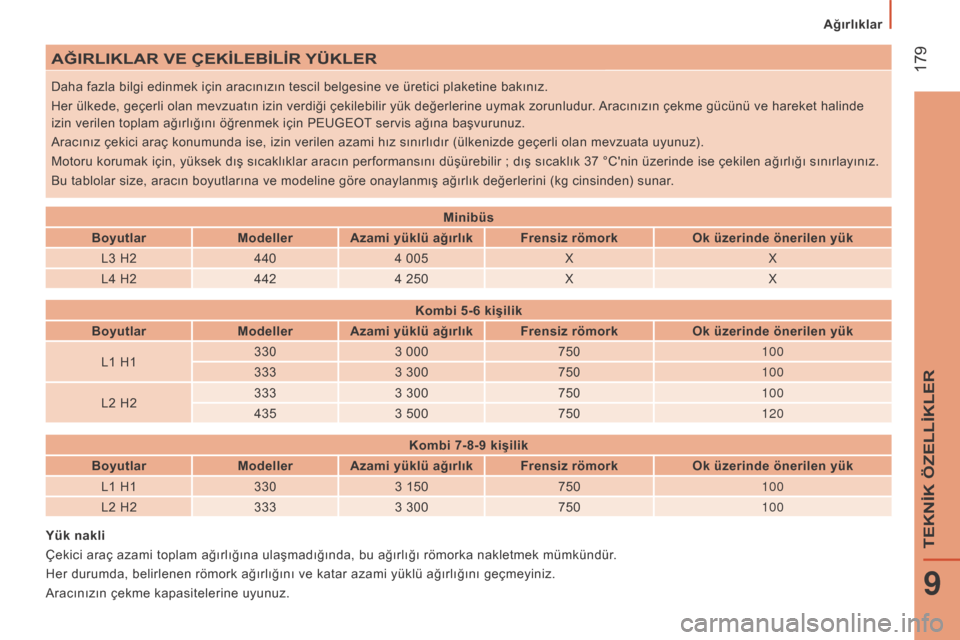

AğIRLIKLAR VE ÇEKİLEBİLİR YÜKLER
Daha fazla bilgi edinmek için aracınızın tescil belgesine ve üretici plaketine bakınız.
Her ülkede, geçerli olan mevzuatın izin verdiği çekilebilir yük değerlerine uymak zorunludur. Aracınızın çekme gücünü ve hareket halinde
izin verilen toplam ağırlığını öğrenmek için PEUGEOT servis ağına başvurunuz.
Aracınız çekici araç konumunda ise, izin verilen azami hız sınırlıdır (ülkenizde geçerli olan mevzuata uyunuz).
Motoru korumak için, yüksek dış sıcaklıklar aracın performansını düşürebilir ; dış sıcaklık 37 °C'nin üzerinde ise çekilen ağırlığı sınırlayınız.
Bu tablolar size, aracın boyutlarına ve modeline göre onaylanmış ağırlık değerlerini (kg cinsinden) sunar.
Yük nakli
Çekici araç azami toplam ağırlığına ulaşmadığında, bu ağırlığı römorka nakletmek mümkündür.
Her durumda, belirlenen römork ağırlığını ve katar azami yüklü ağırlığını geçmeyiniz.
Aracınızın çekme kapasitelerine uyunuz. Minibüs
Boyutlar Modeller Azami yüklü ağırlık Frensiz römork Ok üzerinde önerilen yük
L3 H2 4404 005 X X
L4 H2 4424 250 X X
Kombi 5-6 kişilik
Boyutlar Modeller Azami yüklü ağırlık Frensiz römork Ok üzerinde önerilen yük
L1 H1 330
3 000 750 100
333 3 300 750 100
L2 H2 333
3 300 750 100
435 3 500 750 120
Kombi 7-8-9 kişilik
Boyutlar Modeller Azami yüklü ağırlık Frensiz römork Ok üzerinde önerilen yük
L1 H1 3303 150 750 100
L2 H2 3333 300 750 100
Ağırlıklar
9
TEKNİK ÖZELLİKLER

180
boxer_tr_Chap09_Caracteristiques-Techniques_ed01-2015

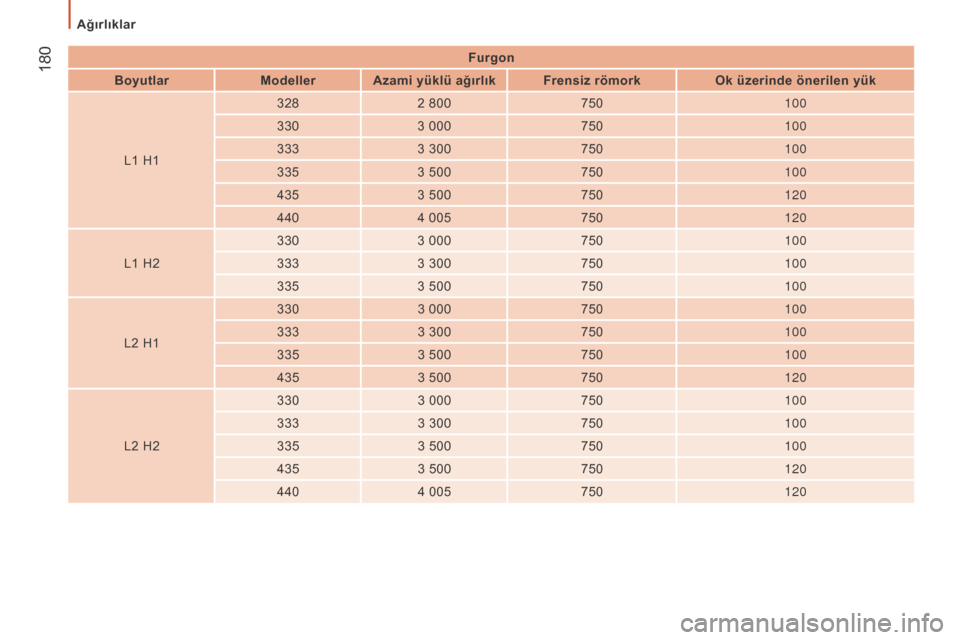

Furgon
Boyutlar Modeller Azami yüklü ağırlık Frensiz römork Ok üzerinde önerilen yük
L1 H1 328
2 800 750 100
330 3 000 750 100
333 3 300 750 100
335 3 500 750 100
435 3 500 750 120
440 4 005 750 120
L1 H2 330
3 000 750 100
333 3 300 750 100
335 3 500 750 100
L2 H1 330
3 000 750 100
333 3 300 750 100
335 3 500 750 100
435 3 500 750 120
L2 H2 330
3 000 750 100
333 3 300 750 100
335 3 500 750 100
435 3 500 750 120
440 4 005 750 120
Ağırlıklar

181
boxer_tr_Chap09_Caracteristiques-Techniques_ed01-2015

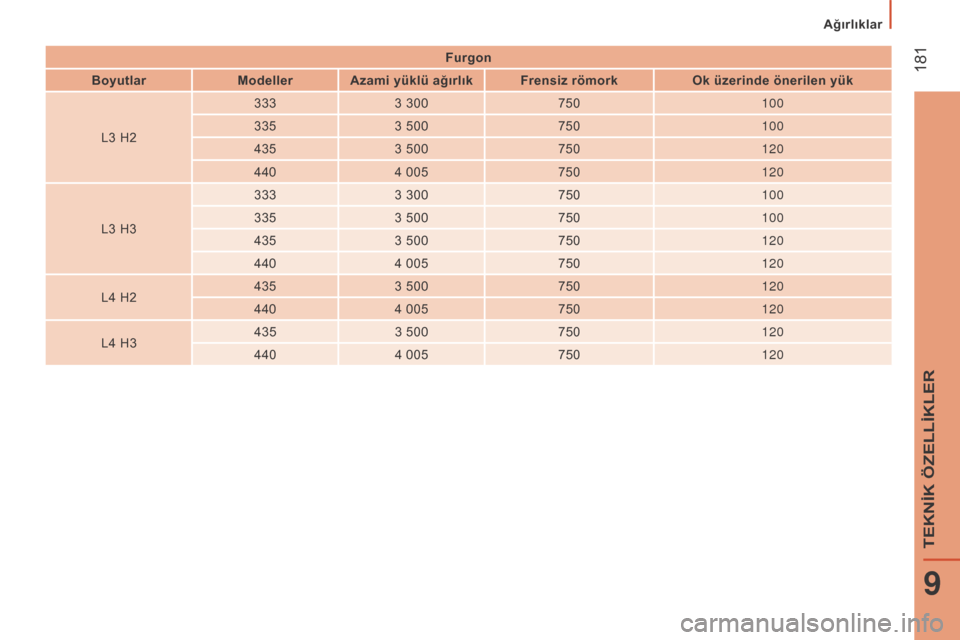

Furgon
Boyutlar Modeller Azami yüklü ağırlık Frensiz römork Ok üzerinde önerilen yük
L3 H2 333
3 300 750 100
335 3 500 750 100
435 3 500 750 120
440 4 005 750 120
L3 H3 333
3 300 750 100
335 3 500 750 100
435 3 500 750 120
440 4 005 750 120
L4 H2 435
3 500 750 120
440 4 005 750 120
L4 H3 435
3 500 750 120
440 4 005 750 120
Ağırlıklar
9
TEKNİK ÖZELLİKLER

182
boxer_tr_Chap09_Caracteristiques-Techniques_ed01-2015

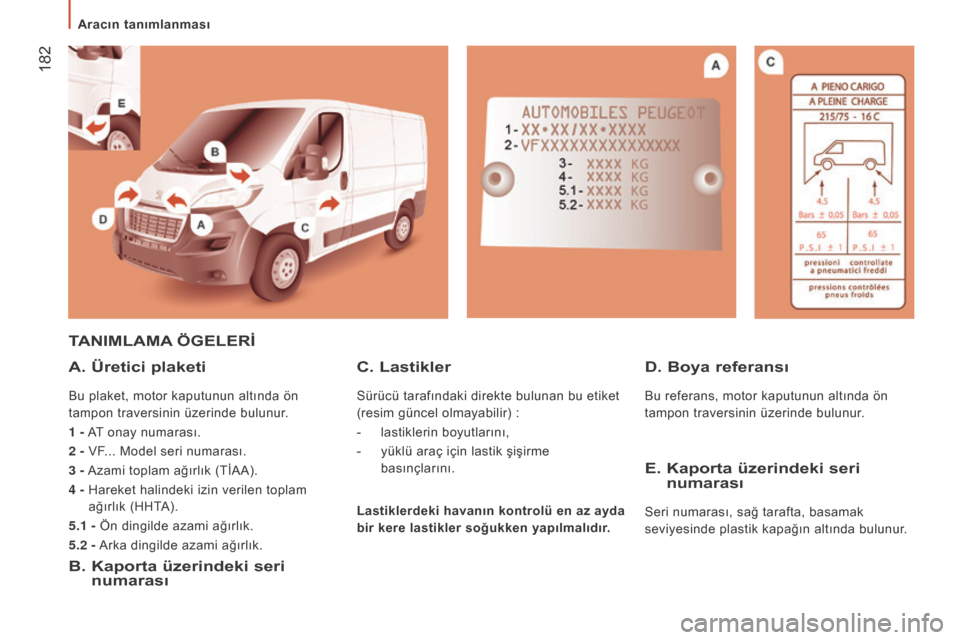

TANIMLAMA ÖGELERİ
A.

Üretici plaketi
Bu plaket, motor kaputunun altında ön
tampon traversinin üzerinde bulunur.
1 - AT onay numarası.
2 - VF... Model seri numarası.
3 - Azami toplam ağırlık (TİAA).
4 -

Hareket halindeki izin verilen toplam

ağırlık (HHTA).
5.1 - Ön dingilde azami ağırlık.
5.2 - Arka dingilde azami ağırlık.
B. Kaporta üzerindeki seri
numarası D. Boya referansı
Bu referans, motor kaputunun altında ön
tampon traversinin üzerinde bulunur.
c. Lastikler
Sürücü tarafındaki direkte bulunan bu etiket
(resim güncel olmayabilir)
:
-

lastiklerin boyutlarını,
-


yüklü araç için lastik şişirme

basınçlarını.
E. Kaporta üzerindeki seri
numarası
Seri numarası, sağ tarafta, basamak
seviyesinde plastik kapağın altında bulunur.
Lastiklerdeki havanın kontrolü en az ayda
bir kere lastikler soğukken yapılmalıdır.
Aracın tanımlanması

183
boxer_tr_Chap10a_Autoradio_Fiat-tactile-1_ed01-2015

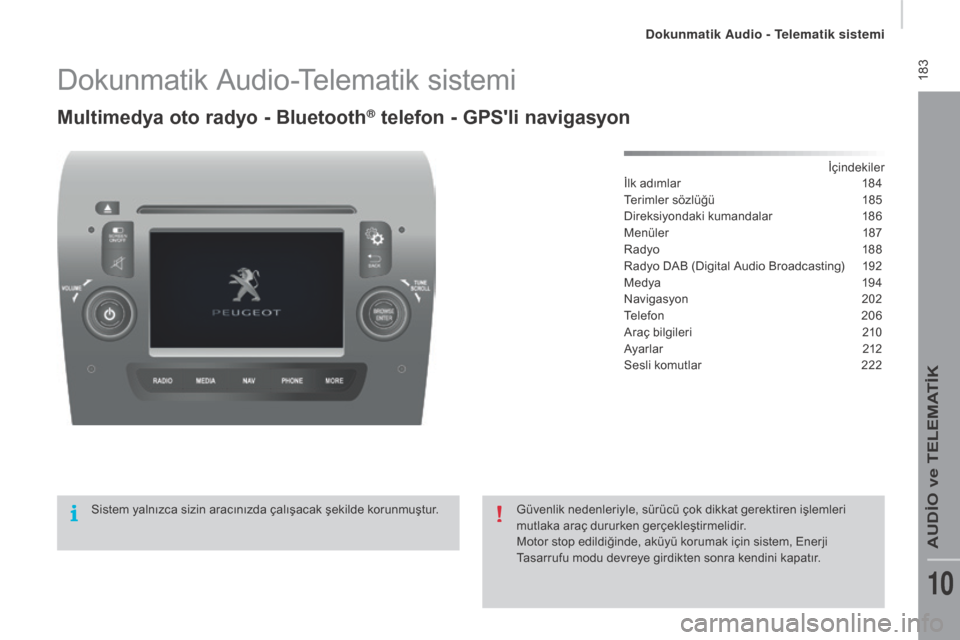

Dokunmatik Audio-Telematik sistemi
Multimedya oto radyo - Bluetooth® telefon - GPS'li navigasyon
İçindekiler
İlk adımlar
1 84
Terimler sözlüğü

1
85
Direksiyondaki kumandalar
1

86
Menüler

1
87
Radyo
18

8
Radyo DAB (Digital Audio Broadcasting)

1
92
Medya
19

4
Navigasyon

2
02
Telefon
20

6
Araç bilgileri

2
10
Ayarlar
2

12
Sesli komutlar

2
22
Sistem yalnızca sizin aracınızda çalışacak şekilde korunmuştur. Güvenlik nedenleriyle, sürücü çok dikkat gerektiren işlemleri
mutlaka araç dururken gerçekleştirmelidir.
Motor stop edildiğinde, aküyü korumak için sistem, Enerji
Tasarrufu modu devreye girdikten sonra kendini kapatır.
Dokunmatik Audio - Telematik sistemi
AUDİO ve TELEMATİK
10

184
boxer_tr_Chap10a_Autoradio_Fiat-tactile-1_ed01-2015
İlk adımlar
Ana menülere erişmek için dokunmatik ekranın
altında bulunan düğmeleri kullanınız ardından
dokunmatik ekranda görünen tuşlara basınız.Çok sıcak havalarda, sistemi korumak
için ses seviyesi sınırlanabilir. Sürücü
mahallindeki sıcaklık düştüğünde
sistem normale döner.
Sistem asgari 5 dakika boyunca kendini
devreden de çıkartabilir (ekran ve ses
tamamen kapanır).
Do

185
boxer_tr_Chap10a_Autoradio_Fiat-tactile-1_ed01-2015
Ekranı açmak / kapatmak.
Aracın ve sistemin bazı ayarlama
işlevlerini devreye sokmak, devreden
çıkartmak veya ayarlamak. CD'nin dışarı çıkarılması.
Sesi devreye sokmak / devreden
çıkartmak (sessiz / geçici durdurma).
O anki işlemi iptal etmek.
Bir üst menüye dönmek (menü veya
fihrist).
Basma : açma / kapama.
Ç evirme : ses düzeyini ayarlamak (her
kaynağın ses düzeyi birbirinden bağımsızdır).
Radyo, çevirme : bir radyo
i stasyonunu aramak.
Medya, çevirme
: bir önceki / sonraki
parça seçmek.
Basma
: ekrandaki seçeneği teyit
etmek. Ekran "rezistif " tiptedir, özellikle
"kaydırma" diye adlandırılan (liste
taranması, haritanın hareket
ettirilmesi...) müdahaleler için
kuvvetlice basmak gereklidir.
Hafif bir dokunuş yeterli değildir.
Birkaç parmakla dokunuş dikkate
alınmayacaktır.
Ekran eldivenle de kullanılabilir. Bu
teknoloji, tüm sıcaklık şartlarında
kullanım sağlar.
Ekranın bakımını yapmak için,
üzerinde ek bir malzeme olmayan ve
aşındırmayan yumuşak bir bez (gözlük
temizleme bezi) kullanmanız tavsiye
e d i l i r.
Ekranın üzerinde sivri nesne
kullanmayınız.
Elleriniz ıslakken ekrana dokunmayınız.

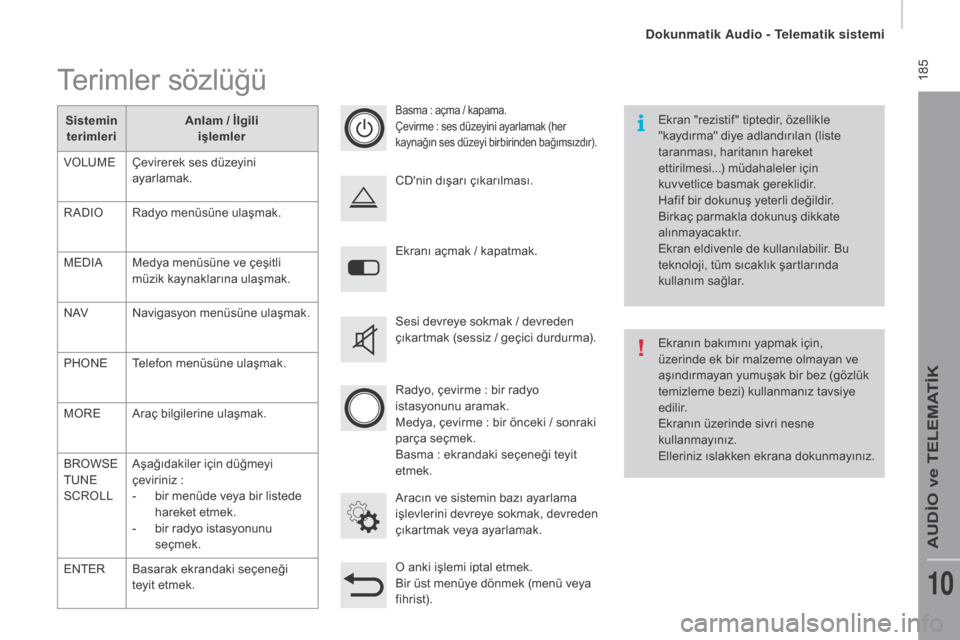

Terimler sözlüğü
Sistemin
terimleri Anlam / İlgili
işlemler
VOLUME Çevirerek ses düzeyini
ayarlamak.
RADIO Radyo menüsüne ulaşmak.
MEDIA Medya menüsüne ve çeşitli
müzik kaynaklarına ulaşmak.
N AV Navigasyon menüsüne ulaşmak.
PHONE Telefon menüsüne ulaşmak.
MORE Araç bilgilerine ulaşmak.
BROWSE
TUNE
SCROLL Aşağıdakiler için düğmeyi
çeviriniz
:
-

b
ir menüde veya bir listede
hareket etmek.
-

b
ir radyo istasyonunu
seçmek.
ENTER Basarak ekrandaki seçeneği
teyit etmek.
Dokunmatik Audio - Telematik sistemi
AUDİO ve TELEMATİK
10

186
boxer_tr_Chap10a_Autoradio_Fiat-tactile-1_ed01-2015

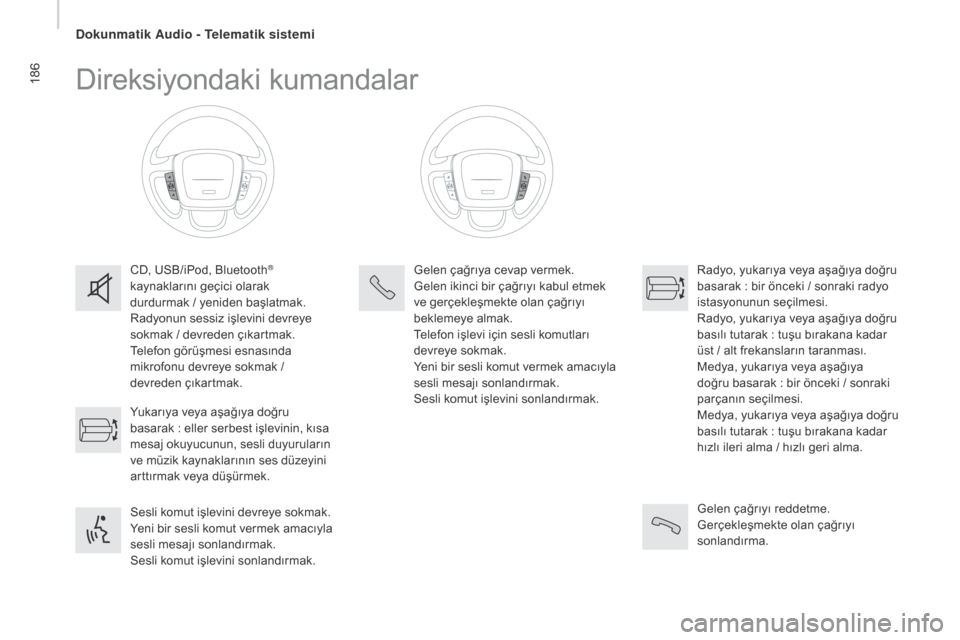

Direksiyondaki kumandalar
CD, USB/iPod, Bluetooth®
kaynaklarını geçici olarak
durdurmak

/ yeniden başlatmak.
Radyonun sessiz işlevini devreye
sokmak / devreden çıkartmak.
Telefon görüşmesi esnasında
mikrofonu devreye sokmak /
devreden çıkartmak.
Sesli komut işlevini devreye sokmak.
Yeni bir sesli komut vermek amacıyla
sesli mesajı sonlandırmak.
Sesli komut işlevini sonlandırmak. Yukarıya veya aşağıya doğru
basarak

: eller serbest işlevinin, kısa
mesaj okuyucunun, sesli duyuruların
ve müzik kaynaklarının ses düzeyini
arttırmak veya düşürmek. Gelen çağrıya cevap vermek.
Gelen ikinci bir çağrıyı kabul etmek
ve gerçekleşmekte olan çağrıyı
beklemeye almak.
Telefon işlevi için sesli komutları
devreye sokmak.
Yeni bir sesli komut vermek amacıyla
sesli mesajı sonlandırmak.
Sesli komut işlevini sonlandırmak.
Radyo, yukarıya veya aşağıya doğru
basarak
: bir önceki / sonraki radyo
istasyonunun seçilmesi.
Radyo, yukarıya veya aşağıya doğru
basılı tutarak
: tuşu bırakana kadar
üst / alt frekansların taranması.
Medya, yukarıya veya aşağıya
doğru basarak
: bir önceki / sonraki
parçanın seçilmesi.
Medya, yukarıya veya aşağıya doğru
basılı tutarak
: tuşu bırakana kadar
hızlı ileri alma / hızlı geri alma.
Gelen çağrıyı reddetme.
Gerçekleşmekte olan çağrıyı
sonlandırma.
Dokunmatik Audio - telematik sistemi

187
boxer_tr_Chap10a_Autoradio_Fiat-tactile-1_ed01-2015
Menüler
Navigasyon
Medya
Radyo
Ayarlar
Telefon Vehicle information
Kılavuzluk işlevini ayarlamak ve hedefi seçmek.
Çeşitli müzik kaynaklarını seçmek.
Bazı ayarlama işlevlerini devreye sokmak,
devreden çıkartmak veya parametrelemek.
Çeşitli radyo kaynaklarını seçmek.
Bazı ayarlama işlevlerini devreye sokmak,
devreden çıkartmak veya parametrelemek.
Sistemin ve aracın bazı ayarlama işlevlerini
devreye sokmak, devreden çıkartmak ve
parametrelemek.
Bluetooth
® ile bir telefon bağlamak.
Dış sıcaklığa, saate, pusulaya ve yol
bilgisayarına ulaşmak.
Dokunmatik Audio - telematik sistemi
AUDİO ve TELEMATİK
10

188
boxer_tr_Chap10a_Autoradio_Fiat-tactile-1_ed01-2015
Radyo
1. seviye2. seviye 3. seviye
Dokunmatik Audio - Telematik sistemi
