Peugeot Boxer 2020 Instrukcja Obsługi (in Polish)

11 9
W razie awarii

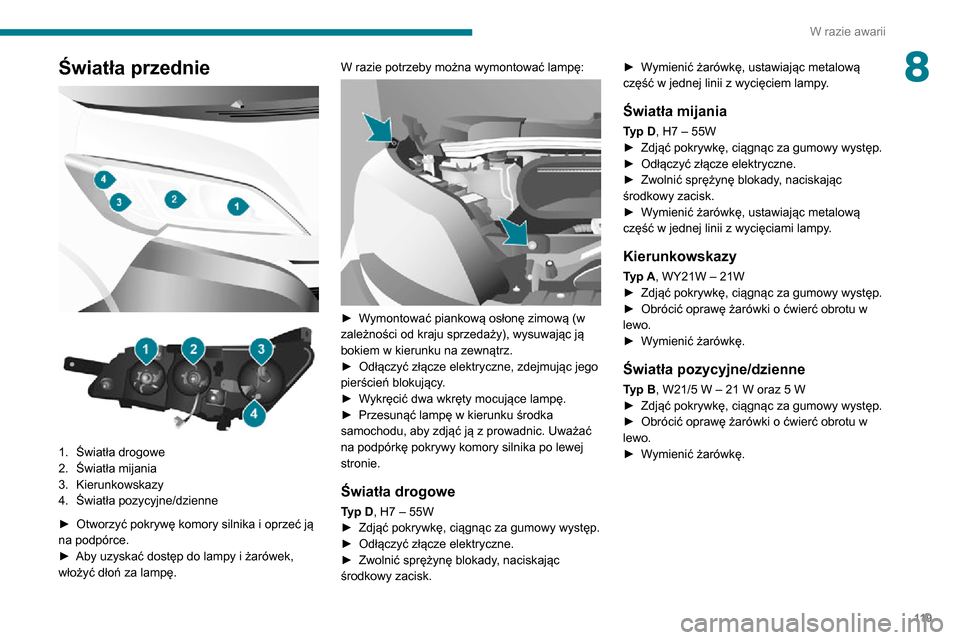

8Światła przednie


1.Światła drogowe
2. Światła mijania
3. Kierunkowskazy
4. Światła pozycyjne/dzienne
► Otworzyć pokrywę komory silnika i oprzeć ją na podpórce.► Aby uzyskać dostęp do lampy i żarówek, włożyć dłoń za lampę. W razie potrzeby można wymontować lampę:


► Wymontować piankową osłonę zimową (w zależności od kraju sprzedaży), wysuwając ją
bokiem w kierunku na zewnątrz.
► Odłączyć złącze elektryczne, zdejmując jego pierścień blokujący.► Wykręcić dwa wkręty mocujące lampę.► Przesunąć lampę w kierunku środka samochodu, aby zdjąć ją z prowadnic. Uważać
na podpórkę pokrywy komory silnika po lewej
stronie.
Światła drogowe
Typ D, H7 – 55W► Zdjąć pokrywkę, ciągnąc za gumowy występ.
► Odłączyć złącze elektryczne.► Zwolnić sprężynę blokady
, naciskając środkowy zacisk.
► Wymienić żarówkę, ustawiając metalową część w jednej linii z wycięciem lampy.
Światła mijania
Typ D, H7 – 55W► Zdjąć pokrywkę, ciągnąc za gumowy występ.► Odłączyć złącze elektryczne.► Zwolnić sprężynę blokady, naciskając środkowy zacisk.► Wymienić żarówkę, ustawiając metalową część w jednej linii z wycięciami lampy.
Kierunkowskazy
Typ A, WY21W – 21W► Zdjąć pokrywkę, ciągnąc za gumowy występ.► Obrócić oprawę żarówki o ćwierć obrotu w lewo.► Wymienić żarówkę.
Światła pozycyjne/dzienne
Typ B, W21/5 W – 21 W oraz 5 W► Zdjąć pokrywkę, ciągnąc za gumowy występ.► Obrócić oprawę żarówki o ćwierć obrotu w
lewo.► Wymienić żarówkę.

120
W razie awarii

► W zależności od wersji samochodu wykręcić dwa wkręty (L4).► Pociągnąć za oprawę żarówki, aby zwolnić ją z trzpieni.► Wyciągnąć i wymienić żarówkę.
Lampki sufitowe
Typ C, 12 V 10 W – 10 W
Światła dzienne LED

Te diody elektroluminescencyjne (LED) służą
równocześnie jako światła dzienne i światła
pozycyjne.
Jeżeli samochód jest wyposażony diodowe
światła dzienne (LED), należy kontaktować się z
ASO sieci PEUGEOT.
Przednie światła przeciwmgłowe
Typ D, H11-55W► Skręcić koła całkowicie do wewnątrz.

► Wykręcić wkręt znajdujący się we wnęce koła.► Zdjąć osłonę ochronną.

► Usunąć zatrzask blokujący i odłączyć złącze elektryczne.► Obrócić i wyciągnąć oprawę żarówki.► Wymienić żarówkę, ustawiając metalową część w jednej linii z wycięciami lampy.
Żarówki halogenowe należy wymieniać
po upływie kilku minut od wyłączenia
reflektorów (niebezpieczeństwo poważnych
oparzeń). Nie dotykać żarówki palcami. Użyć
ściereczki niepozostawiającej włókien.
Po zakończeniu pracy sprawdzić działanie
świateł.
Kierunkowskazy boczne
Typ A, W16WF – 16W

► Przestawić zwierciadło lusterka, aby odsłonić wkręty.► Wykręcić dwa wkręty mocujące.► Pociągnąć za oprawę żarówki, aby zwolnić ją z trzpieni.► Wyciągnąć i wymienić żarówkę.
Światła pozycyjne po lewej i
prawej stronie
Typ A, W5W – 5W

121
W razie awarii
8

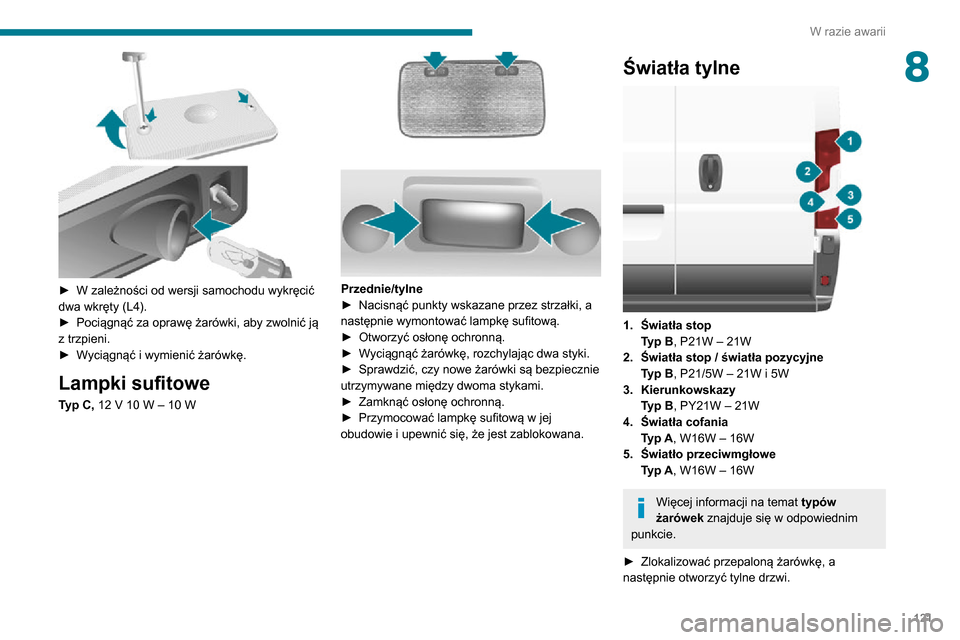

► W zależności od wersji samochodu wykręcić dwa wkręty (L4).► Pociągnąć za oprawę żarówki, aby zwolnić ją z trzpieni.► Wyciągnąć i wymienić żarówkę.
Lampki sufitowe
Typ C, 12 V 10 W – 10 W

Przednie/tylne► Nacisnąć punkty wskazane przez strzałki, a następnie wymontować lampkę sufitową.► Otworzyć osłonę ochronną.► Wyciągnąć żarówkę, rozchylając dwa styki.► Sprawdzić, czy nowe żarówki są bezpiecznie utrzymywane między dwoma stykami.► Zamknąć osłonę ochronną.► Przymocować lampkę sufitową w jej obudowie i upewnić się, że jest zablokowana.
Światła tylne

1.Światła stop
Typ B, P21W – 21W
2. Światła stop / światła pozycyjne
Typ B, P21/5W – 21W i 5W
3. Kierunkowskazy
Typ B, PY21W – 21W
4. Światła cofania
Typ A, W16W – 16W
5. Światło przeciwmgłowe
Typ A, W16W – 16W
Więcej informacji na temat typów
żarówek znajduje się w odpowiednim
punkcie.
► Zlokalizować przepaloną żarówkę, a następnie otworzyć tylne drzwi.

122
W razie awarii

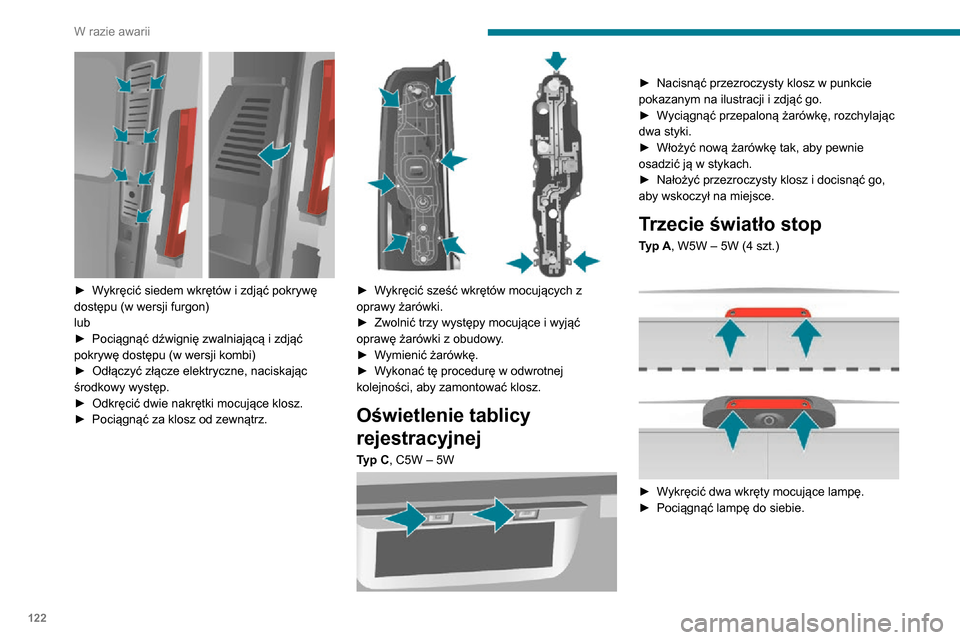

► Wykręcić siedem wkrętów i zdjąć pokrywę dostępu (w wersji furgon)
lub
► Pociągnąć dźwignię zwalniającą i zdjąć pokrywę dostępu (w wersji kombi)► Odłączyć złącze elektryczne, naciskając środkowy występ.► Odkręcić dwie nakrętki mocujące klosz.► Pociągnąć za klosz od zewnątrz.

► Wykręcić sześć wkrętów mocujących z oprawy żarówki.► Zwolnić trzy występy mocujące i wyjąć oprawę żarówki z obudowy.► Wymienić żarówkę.► Wykonać tę procedurę w odwrotnej kolejności, aby zamontować klosz.
Oświetlenie tablicy
rejestracyjnej
Typ C, C5W – 5W

► Nacisnąć przezroczysty klosz w punkcie pokazanym na ilustracji i zdjąć go.► Wyciągnąć przepaloną żarówkę, rozchylając dwa styki.► Włożyć nową żarówkę tak, aby pewnie osadzić ją w stykach.► Nałożyć przezroczysty klosz i docisnąć go, aby wskoczył na miejsce.
Trzecie światło stop
Typ A, W5W – 5W (4 szt.)

► Wykręcić dwa wkręty mocujące lampę.► Pociągnąć lampę do siebie.

123
W razie awarii
8

► Wyjąć oprawę żarówki, ściskając dwa występy w kierunku do wewnątrz.► Pociągnąć przepaloną żarówkę, aby ją wyjąć.► Wymienić żarówkę.
Wymiana bezpiecznika

W samochodzie znajdują się trzy skrzynki
bezpieczników: w desce rozdzielczej z lewej
strony, w słupku z prawej strony oraz w komorze
silnika.
Podane oznaczenia dotyczą tylko bezpieczników
przewidzianych do wymiany przez użytkownika.
W sprawie pozostałych napraw należy zgłosić
się do ASO sieci PEUGEOT albo warsztatu
specjalistycznego.
Informacja dla warsztatów
samochodowych: szczegółowe
informacje na temat bezpieczników i
przekaźników znajdują się na schematach
dostępnych w ASO sieci PEUGEOT.
Wyjmowanie i wkładanie
bezpiecznika


Sprawny
Przepalony
Przed wymianą bezpiecznika ustalić i usunąć
przyczynę usterki. Numery bezpieczników są
umieszczone na skrzynce bezpieczników.
Zawsze wymieniać przepalony bezpiecznik na
nowy o identycznym prądzie znamionowym.
Firma PEUGEOT nie ponosi
odpowiedzialności za koszty związane z
naprawą pojazdu ani za usterkę
spowodowaną zamontowaniem akcesoriów
pochodzących spoza oferty marki PEUGEOT,
niezalecanych przez nią i zainstalowanych
niezgodnie z zaleceniami. W szczególności
dotyczy to urządzeń, których łączny pobór
prądu przekracza 10 miliamperów.

124
W razie awarii
Bezpieczniki w prawym
słupku
► Odczepić pokrywę.Po zakończeniu wymiany bardzo dokładnie
zamknąć pokrywę.

Bezpieczniki po lewej
stronie deski rozdzielczej
► Wykręcić śruby i odchylić obudowę, aby uzyskać dostęp do bezpieczników.

Bezpieczniki A (ampery)Przyporządkowanie
12 7,5Prawe światło mijania
13 7,5Lewe światło mijania
32 7,5Oświetlenie kabiny (+ akumulator)
34 7,5Oświetlenie kabiny Minibusa – światła awaryjne
36 10System audio – elementy sterujące klimatyzacją – alarm – tachograf – komputer odcięcia akumulatora –
programator ogrzewania dodatkowego (+ akumulator)
37 7,5Przełącznik świateł stop – trzecie światło stop – zestaw wskaźników (+ kluczyk)
38 20Centralny zamek (+ akumulator)
42 5Czujnik i komputer układu ABS – czujnik układu ASR – czujnik układu DSC – przełącznik świateł stop
43 20Silnik wycieraczek szyby przedniej (+ kluczyk)
47 20Silnik elektrycznego podnośnika szyby po stronie kierowcy
48 20Silnik elektrycznego podnośnika szyby po stronie pasażera

125
W razie awarii

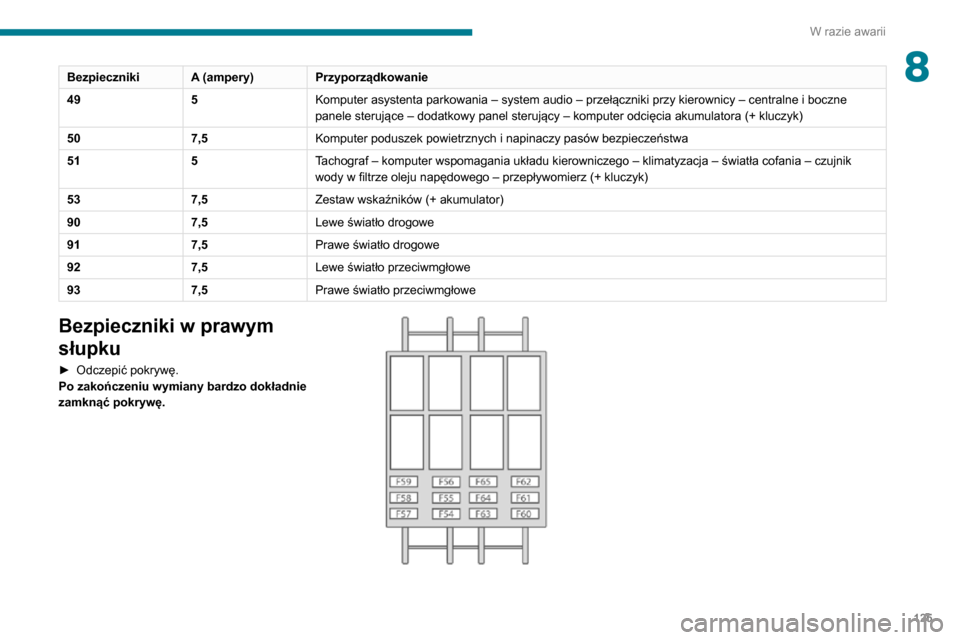

8BezpiecznikiA (ampery)Przyporządkowanie
49 5Komputer asystenta parkowania – system audio – przełączniki przy kierownicy – centralne i boczne
panele sterujące – dodatkowy panel sterujący – komputer odcięcia akumulatora (+ kluczyk)
50 7,5Komputer poduszek powietrznych i napinaczy pasów bezpieczeństwa
51 5Tachograf – komputer wspomagania układu kierowniczego – klimatyzacja – światła cofania – czujnik
wody w filtrze oleju napędowego – przepływomierz (+ kluczyk)
53 7,5Zestaw wskaźników (+ akumulator)
90 7,5Lewe światło drogowe
91 7,5Prawe światło drogowe
92 7,5Lewe światło przeciwmgłowe
93 7,5Prawe światło przeciwmgłowe
Bezpieczniki w prawym
słupku
► Odczepić pokrywę.Po zakończeniu wymiany bardzo dokładnie
zamknąć pokrywę.

126
W razie awarii
Akumulator 12 V
Sposób postępowania w przypadku
uruchamiania silnika z innego akumulatora lub
ładowania rozładowanego akumulatora.
BezpiecznikiA (ampery)Przyporządkowanie
55 15Podgrzewanie siedzeń
56 15
Gniazdo 12 V przy siedzeniu pasażera z tyłu
5710Ogrzewanie dodatkowe pod siedzeniem
58 15Odmrażanie tylnej szyby po lewej stronie
59 15Odmrażanie tylnej szyby po prawej stronie
63 10Sterowanie dodatkowym ogrzewaniem pasażera z tyłu
65 30Wentylator dodatkowego ogrzewania pasażera z tyłu
Bezpieczniki w komorze
silnika
► Wykręcić nakrętki i odchylić obudowę, aby uzyskać dostęp do bezpieczników.
Po zakończeniu wymiany bardzo dokładnie
zamknąć pokrywę.


BezpiecznikiA (ampery)Przyporządkowanie
1 40Zasilanie pompy układu ABS

127
W razie awarii
8BezpiecznikiA (ampery)Przyporządkowanie
2 50Moduł układu świec żarowych
3 30Stacyjka – rozrusznik
4 40Podgrzewacz oleju napędowego
5 20/50Wentylacja kabiny z programowanym ogrzewaniem dodatkowym (+ akumulator)
6 40/60Moduł wentylatora chłodzącego kabiny – maksymalna prędkość (+ akumulator)
7 40/50/60Moduł wentylatora chłodzącego kabiny – minimalna prędkość (+ akumulator)
8 40Moduł wentylatora chłodzącego kabiny (+ kluczyk)
9 15
Gniazdo 12 V z tyłu (+ akumulator)
1015Sygnał dźwiękowy
14 15Gniazdo 12 V z przodu (+ akumulator)
15 15Zapalniczka (+ akumulator)
19 7,5Sprężarka układu klimatyzacji
20 30Pompa płynu do spryskiwacza szyb/spryskiwaczy reflektorów
21 15Zasilanie pompy paliwowej
23 30Zawory elektromagnetyczne układu ABS
24 7,5Dodatkowy panel sterujący – sterowanie i składanie lusterek zewnętrznych (+ kluczyk)
30 15Odmrażanie lusterek wstecznych
Akumulator 12 V
Sposób postępowania w przypadku
uruchamiania silnika z innego akumulatora lub
ładowania rozładowanego akumulatora.

128
W razie awarii

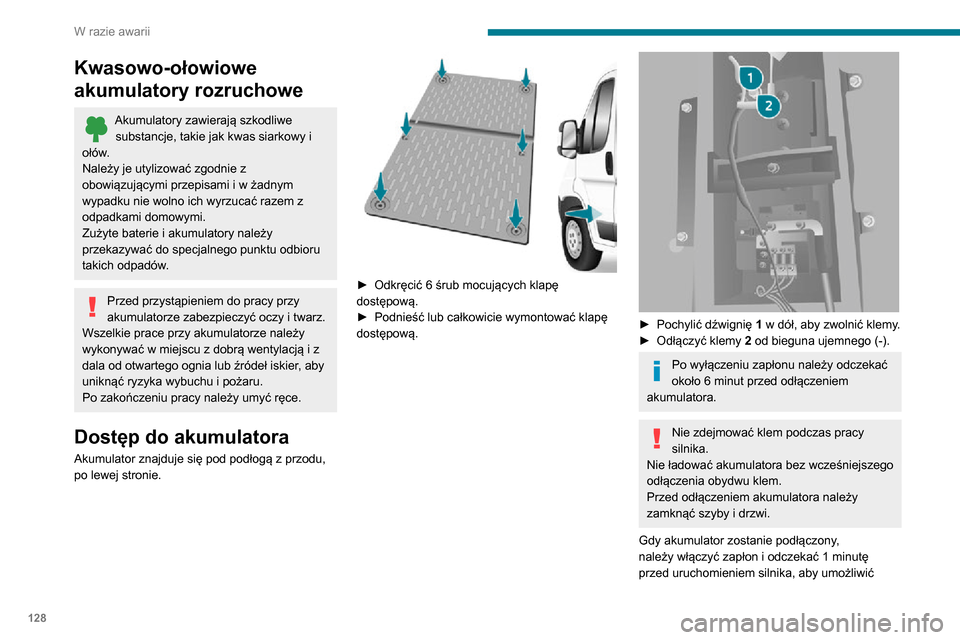

Kwasowo-ołowiowe
akumulatory rozruchowe
Akumulatory zawierają szkodliwe
substancje, takie jak kwas siarkowy i
ołów.
Należy je utylizować zgodnie z
obowiązującymi przepisami i w żadnym
wypadku nie wolno ich wyrzucać razem z
odpadkami domowymi.
Zużyte baterie i akumulatory należy
przekazywać do specjalnego punktu odbioru
takich odpadów.
Przed przystąpieniem do pracy przy
akumulatorze zabezpieczyć oczy i twarz.
Wszelkie prace przy akumulatorze należy
wykonywać w miejscu z dobrą wentylacją i z
dala od otwartego ognia lub źródeł iskier, aby
uniknąć ryzyka wybuchu i pożaru.
Po zakończeniu pracy należy umyć ręce.
Dostęp do akumulatora
Akumulator znajduje się pod podłogą z przodu,
po lewej stronie.


► Odkręcić 6 śrub mocujących klapę dostępową.► Podnieść lub całkowicie wymontować klapę dostępową.

► Pochylić dźwignię 1 w dół, aby zwolnić klemy.► Odłączyć klemy 2 od bieguna ujemnego (-).
Po wyłączeniu zapłonu należy odczekać
około 6 minut przed odłączeniem
akumulatora.
Nie zdejmować klem podczas pracy
silnika.
Nie ładować akumulatora bez wcześniejszego
odłączenia obydwu klem.
Przed odłączeniem akumulatora należy
zamknąć szyby i drzwi.
Gdy akumulator zostanie podłączony,
należy włączyć zapłon i odczekać 1 minutę przed uruchomieniem silnika, aby umożliwić
