139
Dane techniczne
9L1L2L3L4
H1 H2 H1H2H2H3H2H3

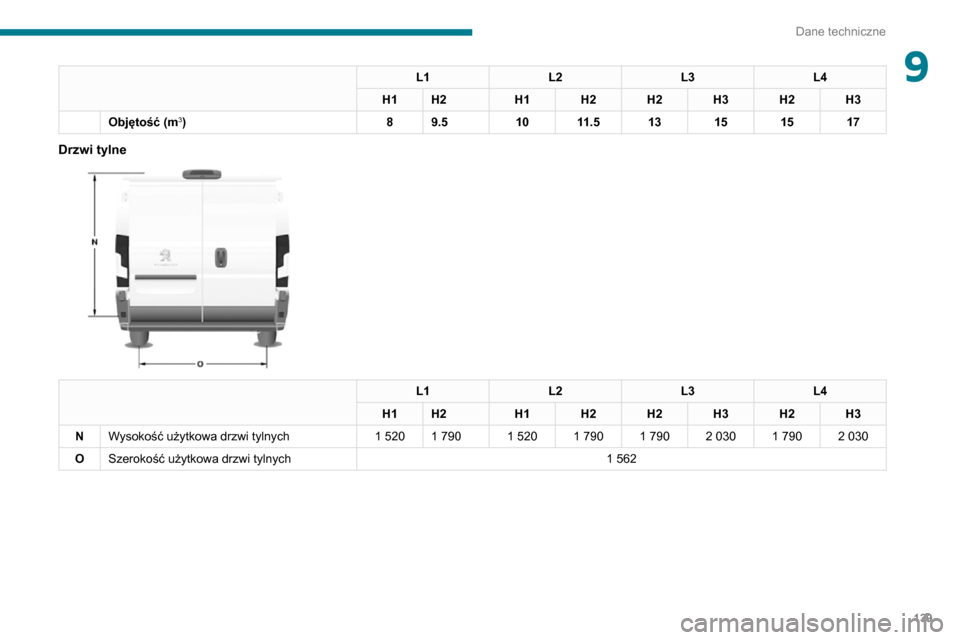

Objętość (m
3) 89.5 1011.5 13151517
Drzwi tylne

L1 L2L3L4
H1 H2 H1H2H2H3H2H3
N Wysokość użytkowa drzwi tylnych
1 5201 7901 5201 790 1 7902 0301 7902 030
O Szerokość użytkowa drzwi tylnych1 562

140
Dane techniczne
Drzwi boczne

L1L2L3L4
H1 H2 H1H2H2 H3H2H3
P Wysokość przesuwnych drzwi bocznych
1 4851 7551 4851 7551 755
Q Szerokość przesuwnych drzwi bocznych1 0751 250
Kombi

L1H1 L2H2
A 751 872
1 2011 322
B1 2011 7431 6512 193
C -860 -860
Oznaczenia
identyfikacyjne

141
Dane techniczne
9

Oznaczenia
identyfikacyjne


A. Tabliczka znamionowa

Ta tabliczka znajduje się pod pokrywą komory
silnika, na belce poprzecznej przedniego
zderzaka.
1Numer homologacji unijnej
2 Numer identyfikacyjny pojazdu (VIN)
3 Dopuszczalna masa całkowita pojazdu
4 Dopuszczalna masa całkowita zespołu
pojazdów
5.1 Maksymalne obciążenie przedniej osi 5.2
Maksymalne obciążenie tylnej osi

142
Dane techniczne
B. Numer seryjny na
karoserii
C. Opony


Ta etykieta (jej wygląd może się różnić) jest
przyklejona na słupku drzwi po stronie kierowcy i
zawiera następujące informacje:
– rozmiary opon,– ciśnienie w oponach z obciążeniem.Co najmniej raz w miesiącu trzeba sprawdzać
ciśnienie w zimnych oponach.

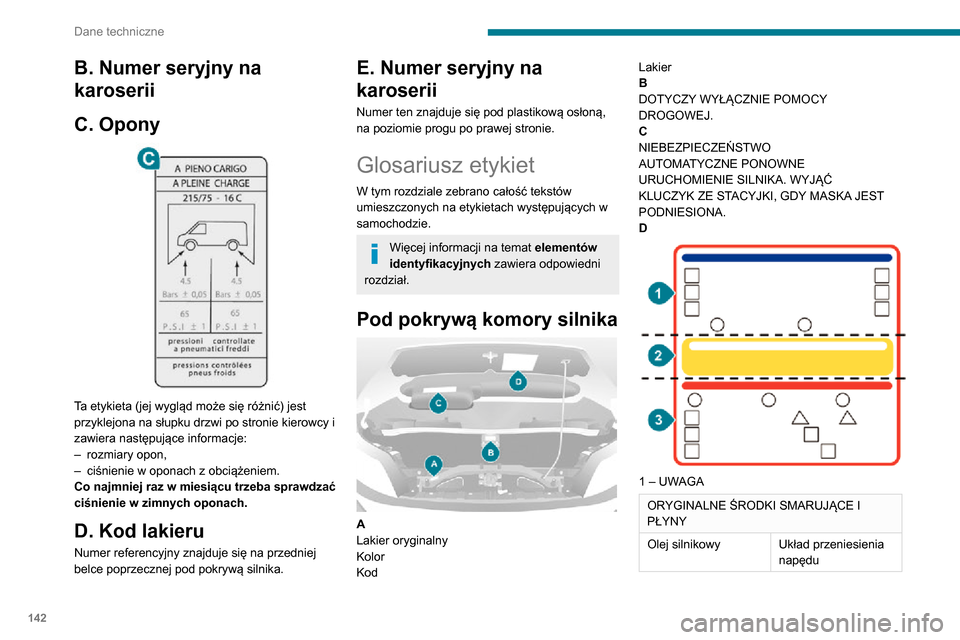

D. Kod lakieru
Numer referencyjny znajduje się na przedniej
belce poprzecznej pod pokrywą silnika.
E. Numer seryjny na
karoserii
Numer ten znajduje się pod plastikową osłoną,
na poziomie progu po prawej stronie.
Glosariusz etykiet
W tym rozdziale zebrano całość tekstów
umieszczonych na etykietach występujących w
samochodzie.
Więcej informacji na temat elementów
identyfikacyjnych zawiera odpowiedni
rozdział.
Pod pokrywą komory silnika

A
Lakier oryginalny
Kolor
Kod Lakier
B
DOTYCZY WYŁĄCZNIE POMOCY
DROGOWEJ.
C
NIEBEZPIECZEŃSTWO
AUTOMATYCZNE PONOWNE
URUCHOMIENIE SILNIKA. WYJĄĆ
KLUCZYK ZE STACYJKI, GDY MASKA JEST
PODNIESIONA.
D


1 – UWAGA
ORYGINALNE ŚRODKI SMARUJĄCE I
PŁYNY
Olej silnikowy
Układ przeniesienia
napędu

143
Dane techniczne
9ORYGINALNE ŚRODKI SMARUJĄCE I
PŁYNY
ChłodnicaHamowanie
Spryskiwacz szyby Układ kierowniczy ze
wspomaganiem
PATRZ KSIĄŻKA
SERWISOWA. CHRONIĆ OCZY.
2 – BEZPIECZEŃSTWO
Stosowanie oryginalnych części zamiennych,
płynów i środków smarujących, jak również
przestrzeganie harmonogramu obsługi
okresowej, zapewnia niezawodność i
bezpieczeństwo samochodu w okresie jego
użytkowania.
3 – NIEBEZPIECZEŃSTWO
NIE
POZOSTAWIAĆ
W ZASIĘGU
DZIECI.NIE
ZBLIŻAĆ DO
OTWARTEGO
PŁOMIENIA. NIE
DOTYKAĆ.
NIE
ZDEJMOWAĆ
KORKA, GDY
SILNIK JEST
GORĄCY.WYBUCH
CIECZ
ŻRĄCA
MOŻE RUSZYĆ
AUTOMATYCZNIE NAWET
PRZY WYŁĄCZONYM
SILNIKU. NIE
OTWIERAĆ
– GAZ POD
WYSOKIM
CIŚNIENIEM.
AUTOMATYCZNE PONOWNE
URUCHOMIENIE SILNIKA.
WYJĄĆ KLUCZYK ZE
STACYJKI, GDY MASKA JEST
PODNIESIONA.WYSOKIE
NAPIĘCIE
Na klapce wlewu paliwa

NIEBEZPIECZEŃSTWO – WYJMOWAĆ
POWOLI.
OPARY PALIWA MOGĄ POWODOWAĆ
OBRAŻENIA.
Na tylnej kanapie

A
Nacisnąć oparcie przed złożeniem go.
B
POCIĄGNĄĆ, ABY OTWORZYĆ.
C
POCIĄGNĄĆ DŹWIGNIĘ
1, ABY POCHYLIĆ
OPARCIE.
POCIĄGNĄĆ DŹWIGNIĘ 2, ABY ZŁOŻYĆ
CAŁKOWICIE OPARCIE.

144
Dane techniczne

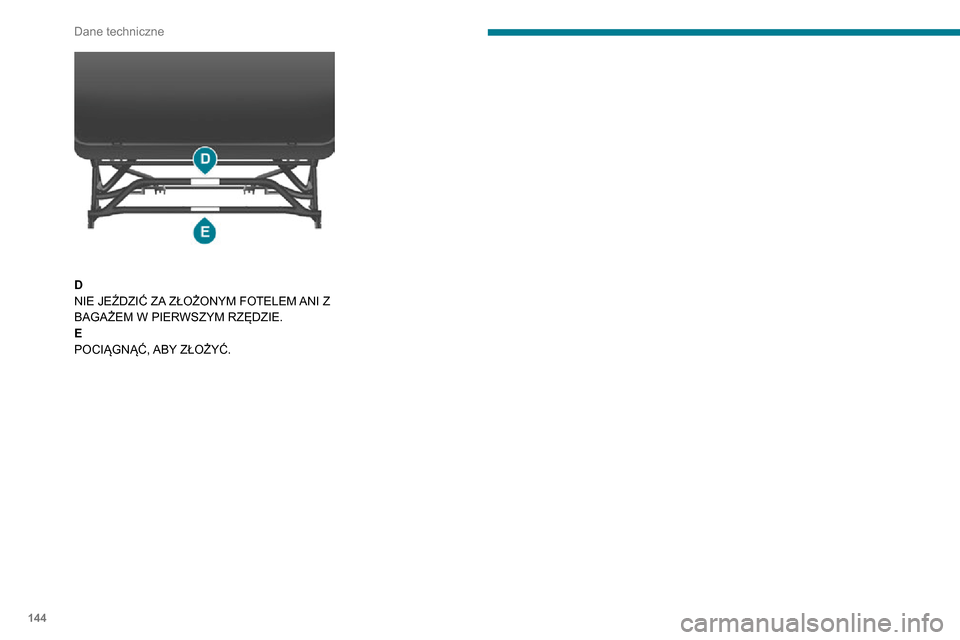

D
NIE JEŹDZIĆ ZA ZŁOŻONYM FOTELEM ANI Z
BAGAŻEM W PIERWSZYM RZĘDZIE.
E
POCIĄGNĄĆ, ABY ZŁOŻYĆ.

145
Informacje szczególne
10Kabina przedłużona
W niektórych wersjach jest dostępna kabina przedłużona.
Znajdują się w niej kanapa,
pasy bezpieczeństwa, schowek i
szyby boczne.
Jest ona oddzielona od przestrzeni ładunkowej
bardzo wytrzymałą przegrodą, która zapewnia
komfort i bezpieczeństwo.
Kanapa tylna

Ta ergonomiczna kanapa ma cztery miejsca.
Schowek

Pod kanapą znajduje się schowek.
Od strony kabiny przechylić siedzisko do przodu,
aby uzyskać do niego dostęp.
Nie przechylać siedziska kanapy
podczas przewożenia ładunku.
Nie mocować żadnych elementów do
konstrukcji mocowania kabiny.
Nie przekraczać dopuszczalnej liczby
przewożonych pasażerów, zgodnie z
informacją w dowodzie rejestracyjnym.
Przestrzeń ładunkowa z tyłu jest
przeznaczona wyłącznie do przewożenia
towarów.
Zalecamy ustawić towary lub ciężkie
przedmioty z przodu przestrzeni ładunkowej
(przy kabinie) oraz przymocować je do
zaczepów w podłodze za pomocą pasów.
Foteliki dziecięce
Nie instalować fotelików dziecięcych,
podstawek podwyższających, gondoli lub
nosidełek na tylnych siedzeniach w kabinie.
Podwozie z kabiną /
platforma z kabiną
Podwozie z kabiną i platforma z kabiną to wersje wyposażone w
kabinę, platformę i odpowiednie
światła tylne.
Dostępne są także następujące warianty:
– podwozie z podwójną kabiną,– wywrotka
Więcej informacji na temat tych
wariantów można znaleźć w
odpowiednim punkcie instrukcji.
Wymiana żarówki
Więcej informacji na temat typów
żarówek znajduje się w odpowiednim
rozdziale.

146
Informacje szczególne

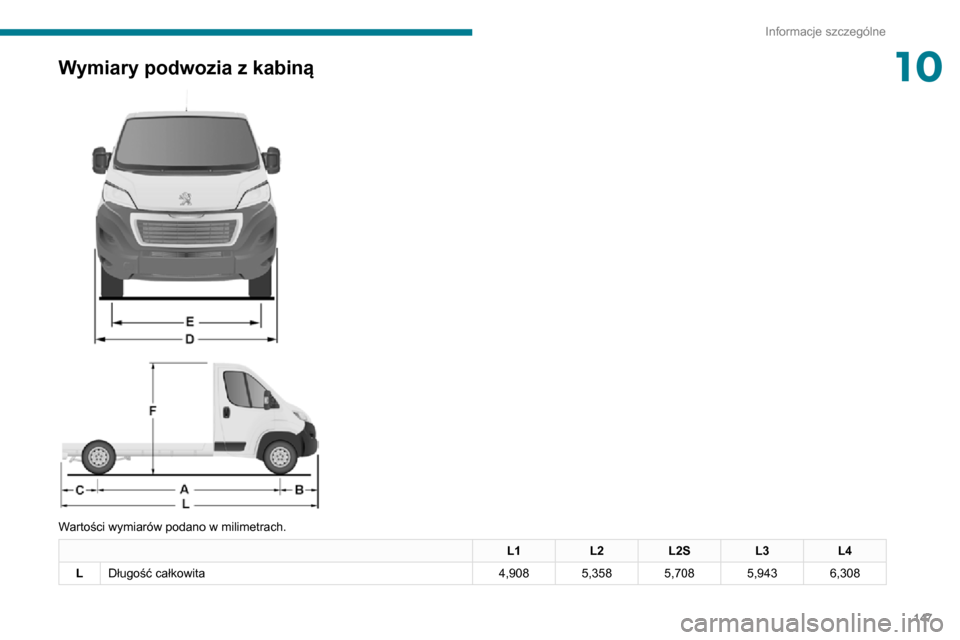

Wymiary podwozia z kabiną



Wartości wymiarów podano w milimetrach. L1L2L2S L3L4
L Długość całkowita 4,9085,3585,7085,9436,308

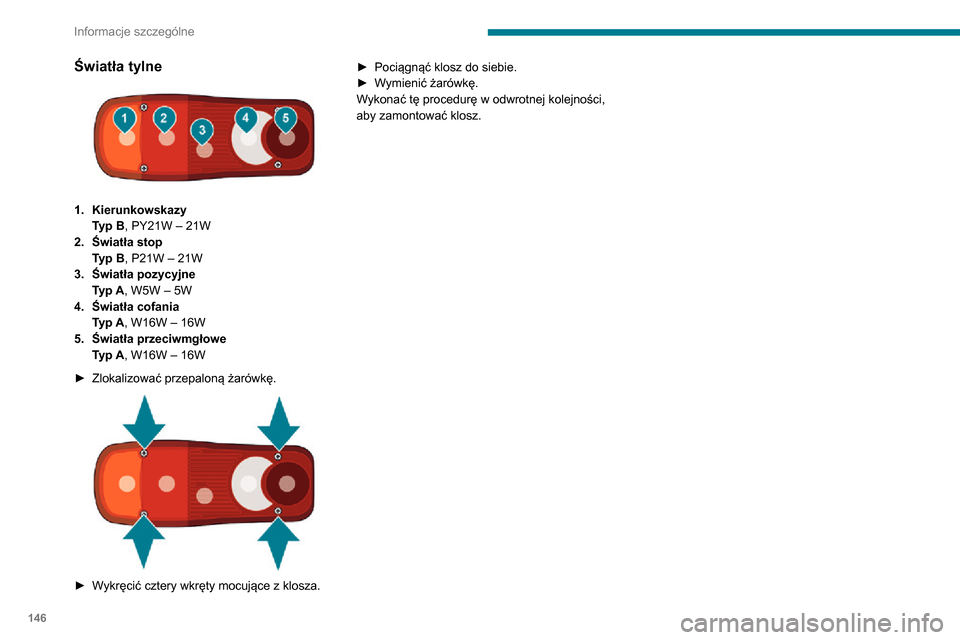

Światła tylne

1.Kierunkowskazy
Typ B, PY21W – 21W
2. Światła stop
Typ B, P21W – 21W
3. Światła pozycyjne
Typ A, W5W – 5W
4. Światła cofania
Typ A, W16W – 16W
5. Światła przeciwmgłowe
Typ A, W16W – 16W
► Zlokalizować przepaloną żarówkę.

► Wykręcić cztery wkręty mocujące z klosza.
► Pociągnąć klosz do siebie.► Wymienić żarówkę.Wykonać tę procedurę w odwrotnej kolejności,
aby zamontować klosz.

147
Informacje szczególne
10Wymiary podwozia z kabiną


Wartości wymiarów podano w milimetrach.
L1L2L2S L3L4
L Długość całkowita 4,9085,3585,7085,9436,308

148
Informacje szczególne
Wymiary platformy z kabiną



Wartości wymiarów podano w milimetrach. L1L2L2SL3L4
L Długość całkowita
5 2935 7436 0936 3286 693
L1 L2L2S L3L4

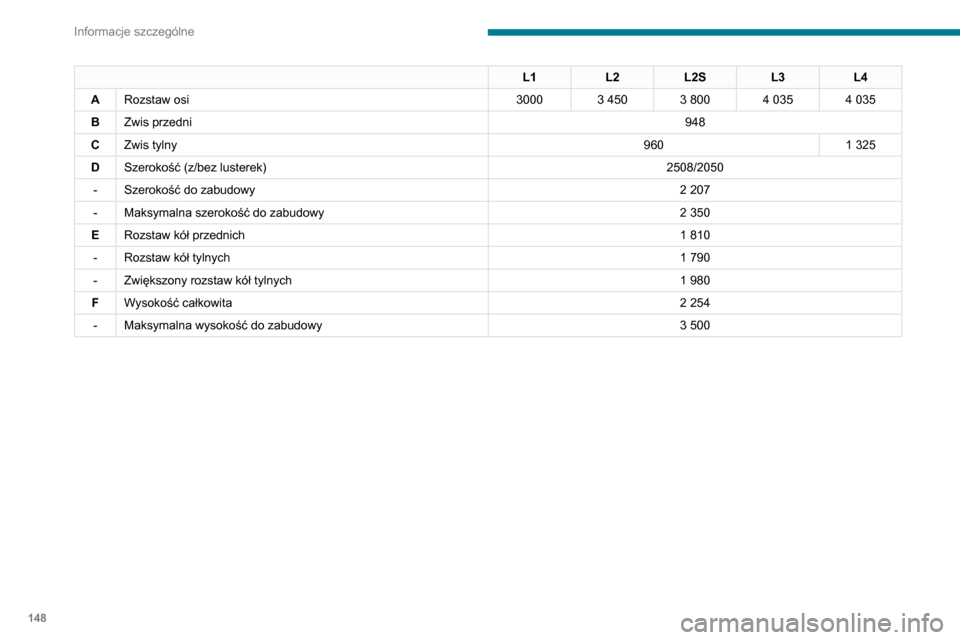

A Rozstaw osi 3000
3 4503 8004 0354 035
BZwis przedni 948
C Zwis tylny 960
1 325
DSzerokość (z/bez lusterek) 2508/2050
- Szerokość do zabudowy
2 207
-Maksymalna szerokość do zabudowy2 350
E Rozstaw kół przednich1 810
-Rozstaw kół tylnych1 790
-Zwiększony rozstaw kół tylnych1 980
F Wysokość całkowita2 254
-Maksymalna wysokość do zabudowy3 500
