159
Funcionalidades especiais

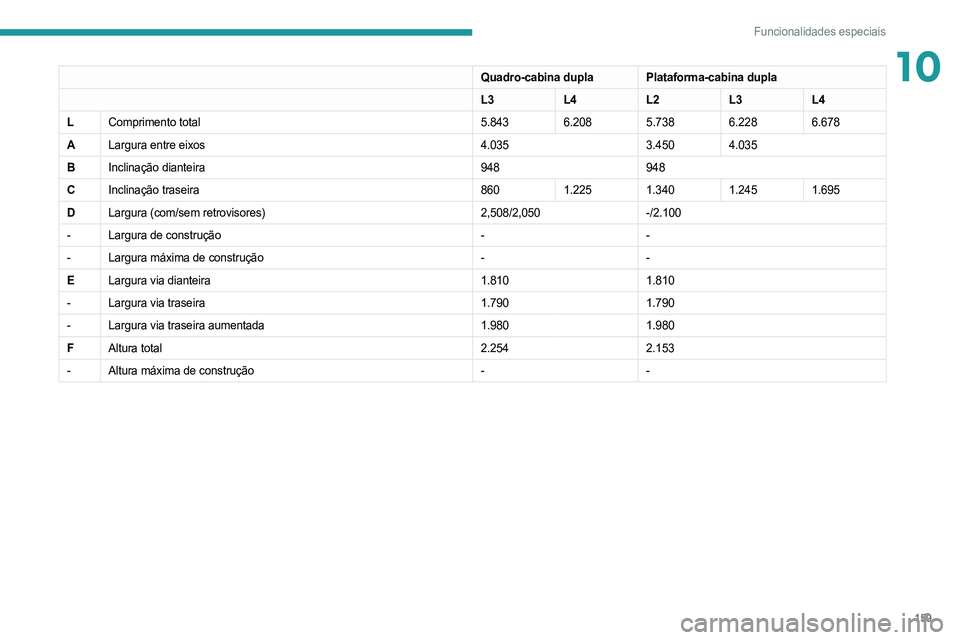

10Quadro-cabina dupla Plataforma-cabina dupla
L3L4L2L3L4
L Comprimento total 5.843 6.208 5.738 6.228 6.678
A Largura entre eixos 4.0353.450 4.035
B Inclinação dianteira 948948
C Inclinação traseira 8601.225 1.340 1.245 1.695
D Largura (com/sem retrovisores) 2,508/2,050-/2.100
- Largura de construção --
- Largura máxima de construção --
E Largura via dianteira 1.8101.810
- Largura via traseira 1.7901.790
- Largura via traseira aumentada 1.9801.980
F Altura total 2.2542.153
- Altura máxima de construção --

160
Funcionalidades especiais

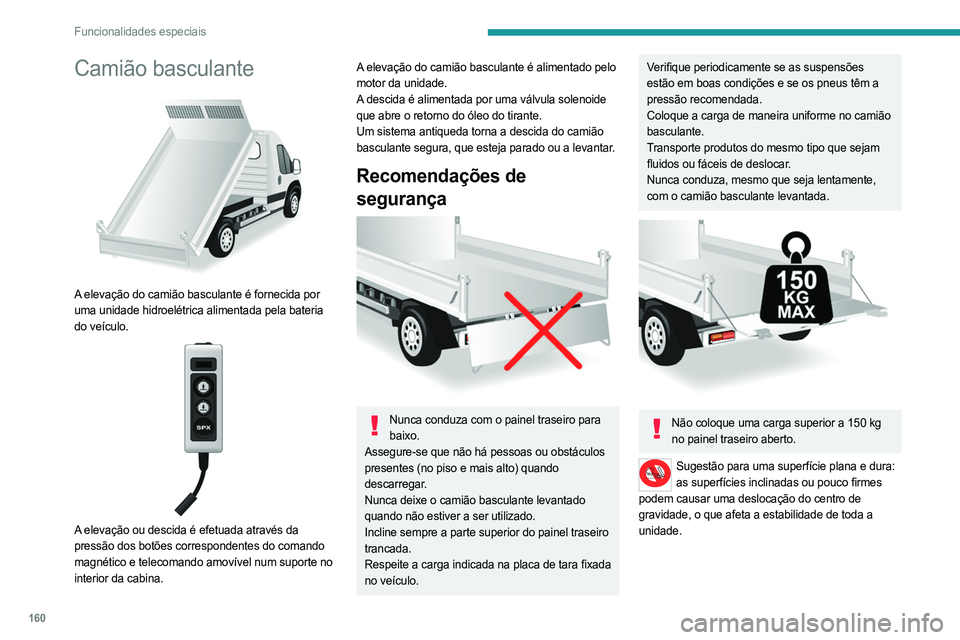

Camião basculante

A elevação do camião basculante é fornecida por
uma unidade hidroelétrica alimentada pela bateria
do veículo.


A elevação ou descida é efetuada através da
pressão dos botões correspondentes do comando
magnético e telecomando amovível num suporte no
interior da cabina.
A elevação do camião basculante é alimentado pelo
motor da unidade.
A descida é alimentada por uma válvula solenoide
que abre o retorno do óleo do tirante.
Um sistema antiqueda torna a descida do camião
basculante segura, que esteja parado ou a levantar.
Recomendações de
segurança


Nunca conduza com o painel traseiro para baixo.
Assegure-se que não há pessoas ou obstáculos
presentes (no piso e mais alto) quando
descarregar.
Nunca deixe o camião basculante levantado
quando não estiver a ser utilizado.
Incline sempre a parte superior do painel traseiro
trancada.
Respeite a carga indicada na placa de tara fixada
no veículo.
Verifique periodicamente se as suspensões
estão em boas condições e se os pneus têm a
pressão recomendada.
Coloque a carga de maneira uniforme no camião
basculante.
Transporte produtos do mesmo tipo que sejam
fluidos ou fáceis de deslocar.
Nunca conduza, mesmo que seja lentamente,
com o camião basculante levantada.


Não coloque uma carga superior a 150 kg no painel traseiro aberto.
Sugestão para uma superfície plana e dura: as superfícies inclinadas ou pouco firmes
podem causar uma deslocação do centro de
gravidade, o que afeta a estabilidade de toda a
unidade.

161
Funcionalidades especiais
10Especificações
EquipamentoPormenores
Caixa de carga A plataforma da caixa de carga é composta por 2 chapas de aço de elevada resistência, 2,5 mm de espessura,
revestidas zinco, unidas por soldadura a laser central e longitudinal.
Camião basculante na cor da carroçaria.
Estrutura do camião basculante 2 longarinas principais de aço galvanizado de elevada resistência.
1 travessa com cabeça de aríete feita de tubo de aço.
Travessas de aço galvanizado de elevada resistência. Unidade protegida contra corrosão com uma cobertura de
tinta em pó.
Sub-armação 2 longarinas em “C” de aço de elevada resistência, 2,5 mm de espessura, reforçadas a nível interno por uma
aleta inferior alargada.
Montadas no veículo de base com suportes estampados com aço de elevada resistência.
1 travessa com base de aríete feita de aço e tubo soldado mecanicamente, galvanizada por imersão a quente.
1 travessa com dobradiça traseira de aço galvanizado.
Batentes de apoio nas extremidades das longarinas.
Proteções laterais do camião e suportes de asas de aço galvanizado.
Chapas Chapas de aço de elevada resistência, 15/10 de espessura, enformadas a frio e montadas por soldadura a laser
contínua.
Proteção anti-corrosão garantida pelo tratamento do revestimento de pó.
Pegas de bloqueio com revestimento de zinco reforçado, integradas na chapa.
Painel traseiro preso por duas correntes fixadas no lado esquerdo e direito.
Peso máximo suportado pelo painel traseiro, quando está aberto: 150 kg.
Suporte para escada Barras de aço galvanizado. Painéis e travessas de aço lacado, com pernos frisados.
Unidade de eletrobomba 12 volts/2 kW.
Temperatura de funcionamento: -20 a +70 °C.
Aríete hidráulico Expansão, haste de nitreto, 3 corpos, Diâm.: 107 mm.
Pressão máxima: 20 bar.
Óleo hidráulico ISO HV 46 tipo mineral ou equivalente.

162
Funcionalidades especiais

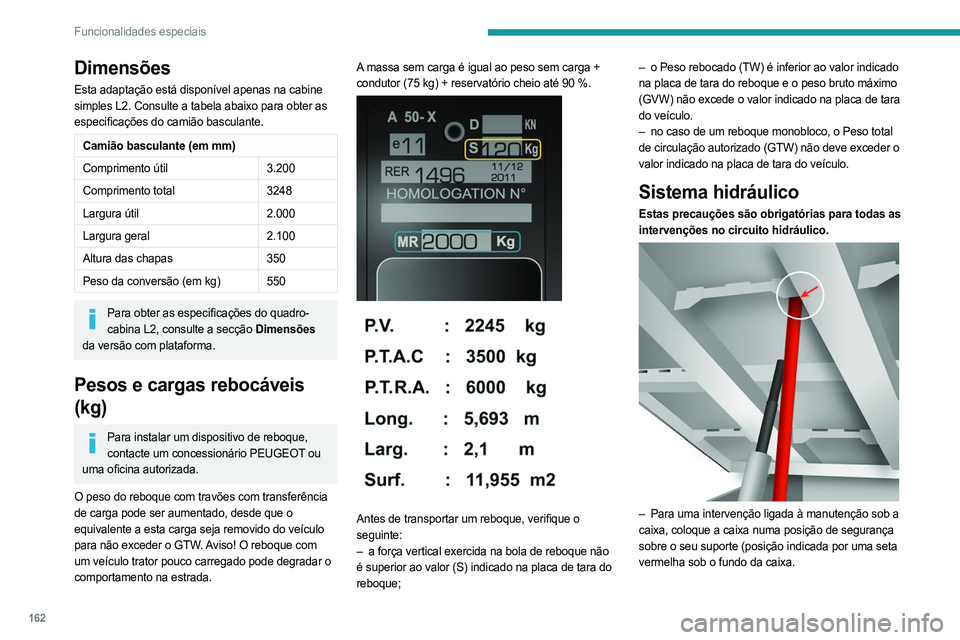

Dimensões
Esta adaptação está disponível apenas na cabine
simples L2. Consulte a tabela abaixo para obter as
especificações do camião basculante.
Camião basculante (em mm)
Comprimento útil3.200
Comprimento total 3248
Largura útil 2.000
Largura geral 2.100
Altura das chapas 350
Peso da conversão (em kg) 550
Para obter as especificações do quadro- cabina L2, consulte a secção Dimensões
da versão com plataforma.
Pesos e cargas rebocáveis
(kg)
Para instalar um dispositivo de reboque, contacte um concessionário PEUGEOT ou
uma oficina autorizada.
O peso do reboque com travões com transferência
de carga pode ser aumentado, desde que o
equivalente a esta carga seja removido do veículo
para não exceder o GTW. Aviso! O reboque com
um veículo trator pouco carregado pode degradar o
comportamento na estrada. A massa sem carga é igual ao peso sem carga +
condutor (75 kg) + reservatório cheio até 90 %.


Antes de transportar um reboque, verifique o
seguinte:
–

a força vertical exercida na bola de reboque não

é superior ao valor (S) indicado na placa de tara do
reboque; –

o Peso rebocado (TW) é inferior ao valor indicado

na placa de tara do reboque e o peso bruto máximo
(GVW) não excede o valor indicado na placa de tara
do veículo.
–
no caso de um reboque monobloco, o Peso total

de circulação autorizado (GTW) não deve exceder o
valor indicado na placa de tara do veículo.
Sistema hidráulico
Estas precauções são obrigatórias para todas as
intervenções no circuito hidráulico.


– Para uma intervenção ligada à manutenção sob a
caixa, coloque a caixa numa posição de segurança
sobre o seu suporte (posição indicada por uma seta
vermelha sob o fundo da caixa.

163
Funcionalidades especiais
10

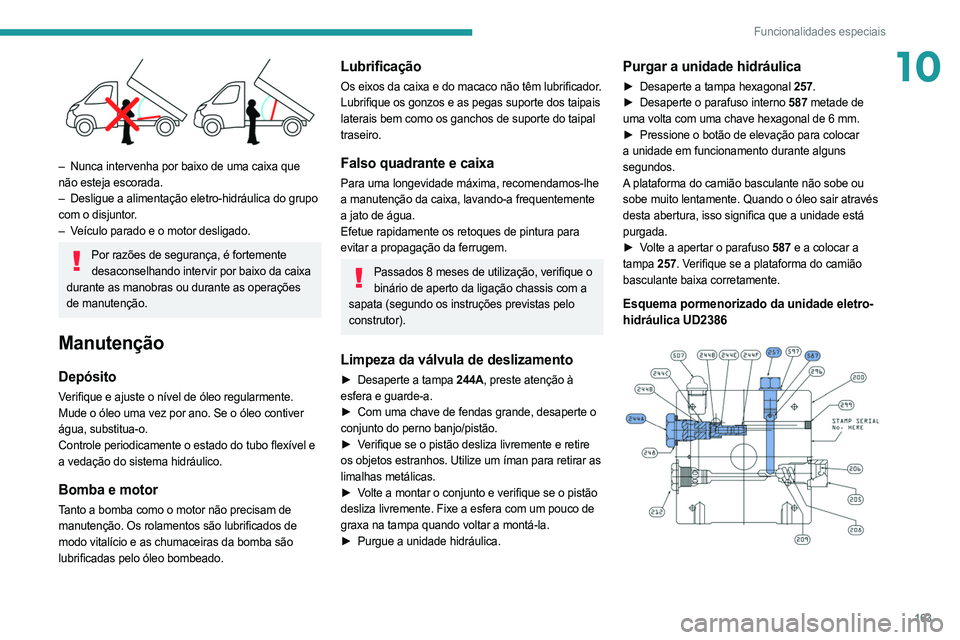

– Nunca intervenha por baixo de uma caixa que
não esteja escorada.
–

Desligue a alimentação eletro-hidráulica do grupo

com o disjuntor.
–

V
eículo parado e o motor desligado.
Por razões de segurança, é fortemente desaconselhando intervir por baixo da caixa
durante as manobras ou durante as operações
de manutenção.
Manutenção
Depósito
Verifique e ajuste o nível de óleo regularmente.
Mude o óleo uma vez por ano. Se o óleo contiver
água, substitua-o.
Controle periodicamente o estado do tubo flexível e
a vedação do sistema hidráulico.
Bomba e motor
Tanto a bomba como o motor não precisam de
manutenção. Os rolamentos são lubrificados de
modo vitalício e as chumaceiras da bomba são
lubrificadas pelo óleo bombeado.
Lubrificação
Os eixos da caixa e do macaco não têm lubrificador.
Lubrifique os gonzos e as pegas suporte dos taipais
laterais bem como os ganchos de suporte do taipal
traseiro.
Falso quadrante e caixa
Para uma longevidade máxima, recomendamos-lhe
a manutenção da caixa, lavando-a frequentemente
a jato de água.
Efetue rapidamente os retoques de pintura para
evitar a propagação da ferrugem.
Passados 8 meses de utilização, verifique o binário de aperto da ligação chassis com a
sapata (segundo os instruções previstas pelo
construtor).
Limpeza da válvula de deslizamento
► Desaperte a tampa 244A, preste atenção à
esfera e guarde-a.
►

Com uma chave de fendas grande, desaperte o

conjunto do perno banjo/pistão.
►

V
erifique se o pistão desliza livremente e retire
os objetos estranhos. Utilize um íman para retirar as
limalhas metálicas.
►

V
olte a montar o conjunto e verifique se o pistão
desliza livremente. Fixe a esfera com um pouco de
graxa na tampa quando voltar a montá-la.
►

Purgue a unidade hidráulica.
Purgar a unidade hidráulica
► Desaperte a tampa hexagonal 257.
► Desaperte o parafuso interno 587 metade de
uma volta com uma chave hexagonal de 6 mm.
►

Pressione o botão de elevação para colocar

a unidade em funcionamento durante alguns
segundos.
A plataforma do camião basculante não sobe ou
sobe muito lentamente. Quando o óleo sair através
desta abertura, isso significa que a unidade está
purgada.
►

V
olte a apertar o parafuso 587 e a colocar a
tampa 257. Verifique se a plataforma do camião
basculante baixa corretamente.
Esquema pormenorizado da unidade eletro-
hidráulica UD2386

164
Funcionalidades especiais

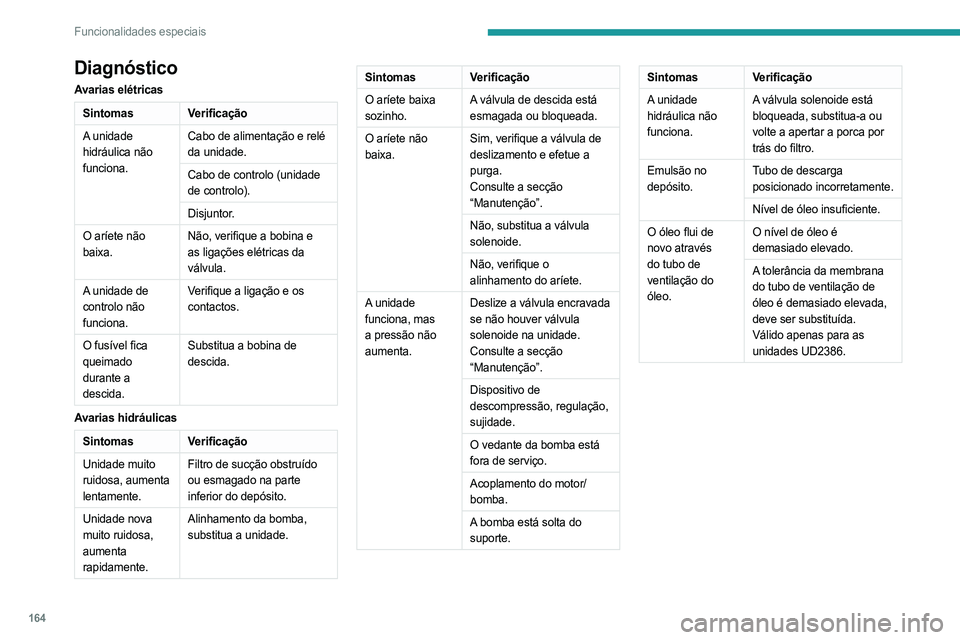

Diagnóstico
Avarias elétricas
SintomasVerificação
A unidade
hidráulica não
funciona. Cabo de alimentação e relé
da unidade.
Cabo de controlo (unidade
de controlo).
Disjuntor.
O aríete não
baixa. Não, verifique a bobina e
as ligações elétricas da
válvula.
A unidade de
controlo não
funciona. Verifique a ligação e os
contactos.
O fusível fica
queimado
durante a
descida. Substitua a bobina de
descida.
Avarias hidráulicas
Sintomas Verificação
Unidade muito
ruidosa, aumenta
lentamente. Filtro de sucção obstruído
ou esmagado na parte
inferior do depósito.
Unidade nova
muito ruidosa,
aumenta
rapidamente. Alinhamento da bomba,
substitua a unidade.
Sintomas
Verificação
O aríete baixa
sozinho. A válvula de descida está
esmagada ou bloqueada.
O aríete não
baixa. Sim, verifique a válvula de
deslizamento e efetue a
purga.
Consulte a secção
“Manutenção”.
Não, substitua a válvula
solenoide.
Não, verifique o
alinhamento do aríete.
A unidade
funciona, mas
a pressão não
aumenta. Deslize a válvula encravada
se não houver válvula
solenoide na unidade.
Consulte a secção
“Manutenção”.
Dispositivo de
descompressão, regulação,
sujidade.
O vedante da bomba está
fora de serviço.
Acoplamento do motor/
bomba.
A bomba está solta do
suporte.Sintomas
Verificação
A unidade
hidráulica não
funciona. A válvula solenoide está
bloqueada, substitua-a ou
volte a apertar a porca por
trás do filtro.
Emulsão no
depósito. Tubo de descarga
posicionado incorretamente.
Nível de óleo insuficiente.
O óleo flui de
novo através
do tubo de
ventilação do
óleo. O nível de óleo é
demasiado elevado.
A tolerância da membrana
do tubo de ventilação de
óleo é demasiado elevada,
deve ser substituída.
Válido apenas para as
unidades UD2386.

165

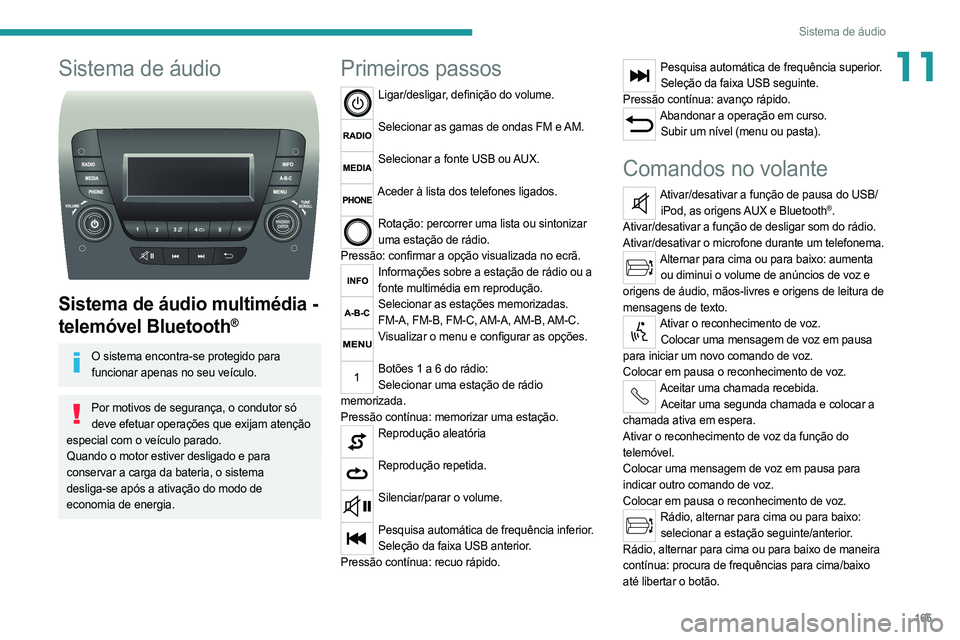

Sistema de áudio
11Sistema de áudio

Sistema de áudio multimédia -
telemóvel Bluetooth
®
O sistema encontra-se protegido para funcionar apenas no seu veículo.
Por motivos de segurança, o condutor só deve efetuar operações que exijam atenção
especial com o veículo parado.
Quando o motor estiver desligado e para
conservar a carga da bateria, o sistema
desliga-se após a ativação do modo de
economia de energia.
Primeiros passos
Ligar/desligar, definição do volume.
Selecionar as gamas de ondas FM e AM.
Selecionar a fonte USB ou AUX.
Aceder à lista dos telefones ligados.
Rotação: percorrer uma lista ou sintonizar
uma estação de rádio.
Pressão: confirmar a opção visualizada no ecrã.
Informações sobre a estação de rádio ou a fonte multimédia em reprodução.
Selecionar as estações memorizadas.FM-A, FM-B, FM-C, AM-A, AM-B, AM-C.
Visualizar o menu e configurar as opções.
Botões 1 a 6 do rádio:
Selecionar uma estação de rádio
memorizada.
Pressão contínua: memorizar uma estação.
Reprodução aleatória
Reprodução repetida.
Silenciar/parar o volume.
Pesquisa automática de frequência inferior.
Seleção da faixa USB anterior.
Pressão contínua: recuo rápido.
Pesquisa automática de frequência superior. Seleção da faixa USB seguinte.
Pressão contínua: avanço rápido.
Abandonar a operação em curso. Subir um nível (menu ou pasta).
Comandos no volante
Ativar/desativar a função de pausa do USB/iPod, as origens AUX e Bluetooth®.
Ativar/desativar a função de desligar som do rádio.
Ativar/desativar o microfone durante um telefonema.
Alternar para cima ou para baixo: aumenta ou diminui o volume de anúncios de voz e
origens de áudio, mãos-livres e origens de leitura de
mensagens de texto.
Ativar o reconhecimento de voz. Colocar uma mensagem de voz em pausa
para iniciar um novo comando de voz.
Colocar em pausa o reconhecimento de voz.
Aceitar uma chamada recebida. Aceitar uma segunda chamada e colocar a
chamada ativa em espera.
Ativar o reconhecimento de voz da função do
telemóvel.
Colocar uma mensagem de voz em pausa para
indicar outro comando de voz.
Colocar em pausa o reconhecimento de voz.
Rádio, alternar para cima ou para baixo: selecionar a estação seguinte/anterior.
Rádio, alternar para cima ou para baixo de maneira
contínua: procura de frequências para cima/baixo
até libertar o botão.

166
Sistema de áudio

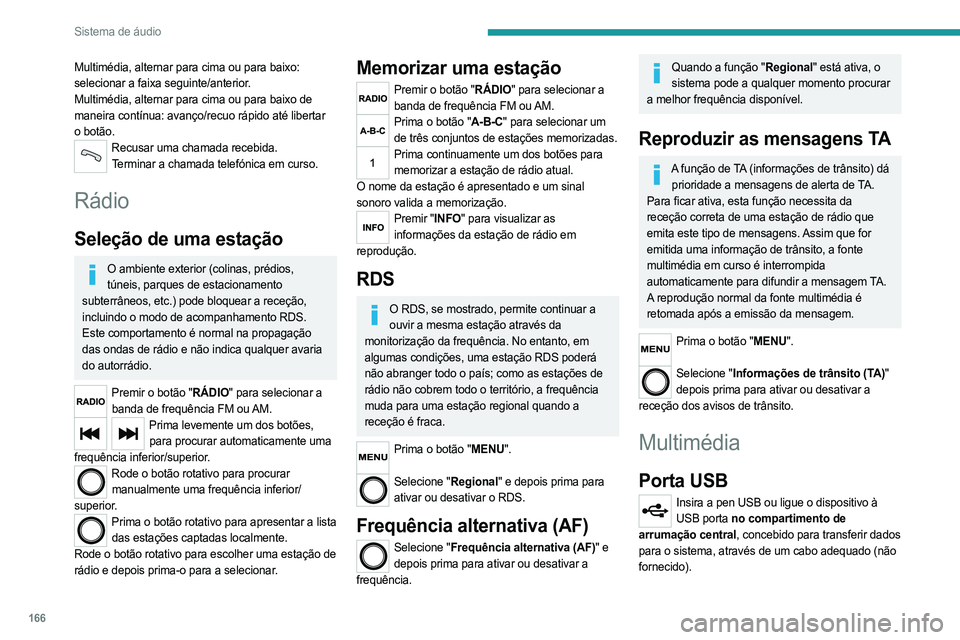

Multimédia, alternar para cima ou para baixo:
selecionar a faixa seguinte/anterior.
Multimédia, alternar para cima ou para baixo de
maneira contínua: avanço/recuo rápido até libertar
o botão.
Recusar uma chamada recebida.Terminar a chamada telefónica em curso.
Rádio
Seleção de uma estação
O ambiente exterior (colinas, prédios, túneis, parques de estacionamento
subterrâneos, etc.) pode bloquear a receção,
incluindo o modo de acompanhamento RDS.
Este comportamento é normal na propagação
das ondas de rádio e não indica qualquer avaria
do autorrádio.
Premir o botão "RÁDIO" para selecionar a banda de frequência FM ou AM.
Prima levemente um dos botões, para procurar automaticamente uma
frequência inferior/superior.
Rode o botão rotativo para procurar manualmente uma frequência inferior/
superior.
Prima o botão rotativo para apresentar a lista das estações captadas localmente.
Rode o botão rotativo para escolher uma estação de
rádio e depois prima-o para a selecionar.
Memorizar uma estação
Premir o botão "RÁDIO" para selecionar a banda de frequência FM ou AM.
Prima o botão "A-B-C" para selecionar um de três conjuntos de estações memorizadas.
Prima continuamente um dos botões para memorizar a estação de rádio atual.
O nome da estação é apresentado e um sinal
sonoro valida a memorização.
Premir "INFO" para visualizar as informações da estação de rádio em
reprodução.
RDS
O RDS, se mostrado, permite continuar a ouvir a mesma estação através da
monitorização da frequência. No entanto, em
algumas condições, uma estação RDS poderá
não abranger todo o país; como as estações de
rádio não cobrem todo o território, a frequência
muda para uma estação regional quando a
receção é fraca.
Prima o botão "MENU".
Selecione "Regional" e depois prima para
ativar ou desativar o RDS.
Frequência alternativa (AF)
Selecione "Frequência alternativa (AF)" e depois prima para ativar ou desativar a
frequência.
Quando a função "Regional" está ativa, o sistema pode a qualquer momento procurar
a melhor frequência disponível.
Reproduzir as mensagens TA
A função de TA (informações de trânsito) dá prioridade a mensagens de alerta de TA.
Para ficar ativa, esta função necessita da
receção correta de uma estação de rádio que
emita este tipo de mensagens. Assim que for
emitida uma informação de trânsito, a fonte
multimédia em curso é interrompida
automaticamente para difundir a mensagem TA.
A reprodução normal da fonte multimédia é
retomada após a emissão da mensagem.
Prima o botão "MENU".
Selecione "Informações de trânsito (TA)"
depois prima para ativar ou desativar a
receção dos avisos de trânsito.
Multimédia
Porta USB
Insira a pen USB ou ligue o dispositivo à
USB porta no compartimento de
arrumação central, concebido para transferir dados
para o sistema, através de um cabo adequado (não
fornecido).

167
Sistema de áudio
11De forma a preservar o sistema, não utilize concentradores USB.
O sistema cria listas de reprodução (na memória
temporária). Esta operação pode demorar vários
segundos ou vários minutos na primeira ligação.
Reduza o número de ficheiros que não sejam de
música e o número de pastas para diminuir o tempo
de espera.
As listas de reprodução são atualizadas sempre que
desliga a ignição ou que liga uma pen USB. As listas
são memorizadas: se não forem modificadas, o
tempo de carregamento subsequente será menor.
Tomada USB
Situada na consola central, esta tomada destina-se apenas à alimentação ou recarga
do dispositivo portátil ligado.
Tomada Auxiliar (AUX)
Ligue o dispositivo móvel (por exemplo, um leitor MP3) à tomada jack auxiliar através de
um cabo de áudio (não fornecido).
Ajuste primeiro o volume no dispositivo portátil (num
nível elevado). Regule, em seguida, o volume do
sistema de áudio.
Os comandos são geridos através do dispositivo
portátil.
As funções do dispositivo ligado à tomada “AUX”
são geridas diretamente por este dispositivo. Desta
forma, não é possível alterar as faixas/pastas/listas
de reprodução ou controlar o início/final/pausa da
reprodução através dos comandos no painel de
controlo ou dos comandos no volante.
Não deixe o cabo do dispositivo portátil ligado à
tomada “AUX” depois de desligá-lo, para evitar ruído
dos altifalantes.
Informações e conselhos
O sistema suporta dispositivos de armazenamento
em massa USB, dispositivos BlackBerry® ou
leitores Apple® através das portas USB. O cabo de
adaptação não é fornecido.
Outros dispositivos não reconhecidos pelo sistema
durante a ligação têm de ser ligados à tomada
auxiliar com um cabo Jack (não fornecido).
É aconselhável que os nomes dos ficheiros
tenham menos de 20 caracteres e que não incluam
caracteres especiais (por exemplo: " " ? . ; ù), para
evitar problemas de leitura ou visualização.
Utilize apenas pens USB em formato FAT 32 (Tabela
de alocação de ficheiros).
De forma a preservar o sistema, não utilize concentradores USB.
O sistema não suporta a ligação simultânea de dois dispositivos idênticos (duas pens
USB ou dois leitores Apple
®) mas é possível ligar
uma pen e um leitor Apple® simultaneamente.
Recomenda-se a utilização de cabos USB oficiais Apple® para garantir uma utilização
conforme.
Ligação de leitores Apple®
Ligue o leitor Apple® à porta USB através de
um cabo adequado (não fornecido).
A reprodução é iniciada automaticamente.
O controlo é efetuado através do sistema de áudio.
As classificações disponíveis são as do dispositivo portátil ligado (artistas/álbuns/
géneros/faixas/listas de reprodução/audiolivros/
podcasts).
A classificação predefinida é ordenada por
artista. Para alterar a classificação utilizada, volte
para o primeiro nível do menu e, em seguida,
selecione a classificação pretendida (por
exemplo, listas de reprodução) e confirme para
procurar a faixa pretendida na árvore.
A versão do software do sistema de áudio pode não ser compatível com a geração do
seu leitor Apple
®.
Telefone
Emparelhar um telemóvel
Bluetooth
®
Por motivos de segurança e uma vez que requer a atenção constante por parte do
condutor, o emparelhamento de um telemóvel
Bluetooth
® com o kit mãos-livres do seu sistema

168
Sistema de áudio

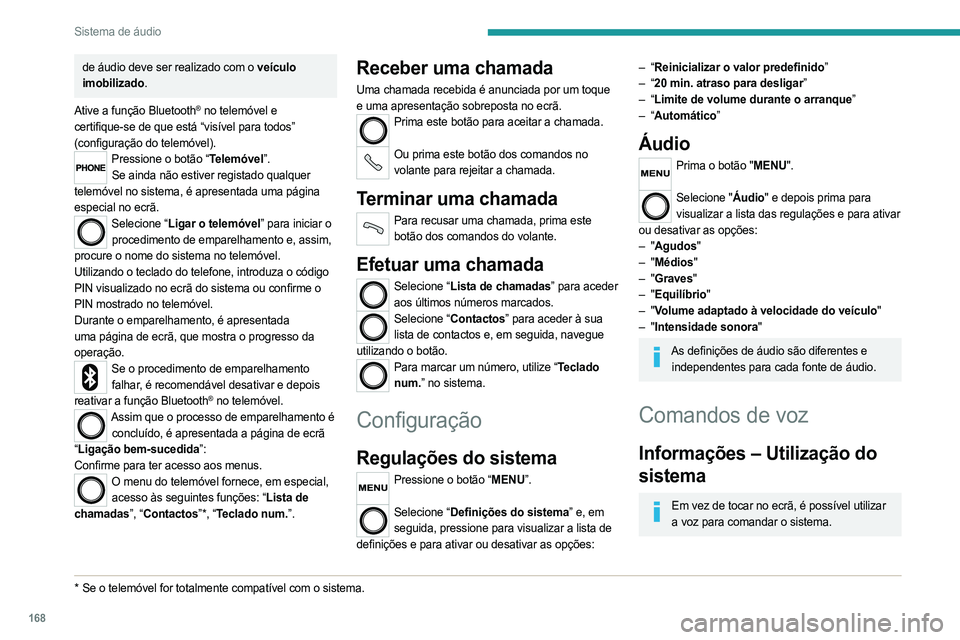

de áudio deve ser realizado com o veículo
imobilizado.
Ative a função Bluetooth
® no telemóvel e
certifique-se de que está “visível para todos”
(configuração do telemóvel).
Pressione o botão “Telemóvel”. Se ainda não estiver registado qualquer
telemóvel no sistema, é apresentada uma página
especial no ecrã.
Selecione “Ligar o telemóvel” para iniciar o procedimento de emparelhamento e, assim,
procure o nome do sistema no telemóvel.
Utilizando o teclado do telefone, introduza o código
PIN visualizado no ecrã do sistema ou confirme o
PIN mostrado no telemóvel.
Durante o emparelhamento, é apresentada
uma página de ecrã, que mostra o progresso da
operação.
Se o procedimento de emparelhamento falhar, é recomendável desativar e depois
reativar a função Bluetooth
® no telemóvel.Assim que o processo de emparelhamento é concluído, é apresentada a página de ecrã
“ Ligação bem-sucedida”:
Confirme para ter acesso aos menus.
O menu do telemóvel fornece, em especial, acesso às seguintes funções: “Lista de
chamadas”, “Contactos”*, “Teclado num.”.
* Se o telemóvel for totalmente compatível com o sistema.
Receber uma chamada
Uma chamada recebida é anunciada por um toque
e uma apresentação sobreposta no ecrã.
Prima este botão para aceitar a chamada.
Ou prima este botão dos comandos no
volante para rejeitar a chamada.
Terminar uma chamada
Para recusar uma chamada, prima este botão dos comandos do volante.
Efetuar uma chamada
Selecione “Lista de chamadas” para aceder aos últimos números marcados.
Selecione “Contactos” para aceder à sua lista de contactos e, em seguida, navegue
utilizando o botão.
Para marcar um número, utilize “Teclado num.” no sistema.
Configuração
Regulações do sistema
Pressione o botão “MENU”.
Selecione “Definições do sistema” e, em
seguida, pressione para visualizar a lista de
definições e para ativar ou desativar as opções:
– “ Reinicializar o valor predefinido”
– “ 20 min. atraso para desligar”
–

“
Limite de volume durante o arranque”
–

“
Automático”
Áudio
Prima o botão "MENU".
Selecione "Áudio" e depois prima para
visualizar a lista das regulações e para ativar
ou desativar as opções:
–

"

Agudos"
–

"

Médios"
–

"

Graves"
–

"

Equilíbrio"
–

"

Volume adaptado à velocidade do veículo"
–

"

Intensidade sonora"
As definições de áudio são diferentes e independentes para cada fonte de áudio.
Comandos de voz
Informações – Utilização do
sistema
Em vez de tocar no ecrã, é possível utilizar a voz para comandar o sistema.
