149
Características técnicas
9Sob o capot

A
Pintura original
Cor
Código
Tinta
B
EXCLUSIVAMENTE PARA RESOLUÇÃO DE
PROBLEMAS
C
PERIGO
ARRANQUE AUTOMÁTICO DO MOTOR. RETIRAR
A CHAVE DE IGNIÇÃO QUANDO O CAPOT ESTÁ
ABERTO.
D


1 - ATENÇÃO
LUBRIFICANTES E LÍQUIDOS DE ORIGEM
Óleo de motorTransmissão
Radiador Travões
Lava-para-brisas Direção assistida
CONSULTAR O
LIVRO DE REGISTO
DE MANUTENÇÃO. PROTEGER OS
OLHOS
2 - SEGURANÇA
A utilização de peças de substituição, líquidos e
lubrificantes de origem, bem como o respeito pelos
planos de manutenção garantem ao longo do tempo
a fiabilidade e a segurança do seu veículo como na
origem.
3 - PERIGO
MANTER
FORA DO
ALCANCE
DAS
CRIANÇAS NÃO
APROXIMAR
CHAMAS
NÃO TOCAR
NÃO
RETIRAR
O BUJÃO
ENQUANTO
O MOTOR
ESTIVER
QUENTE EXPLOSÃO LÍQUIDO
CORROSIVO
PODE ARRANCAR
AUTOMATICAMENTE MESMO
COM O MOTOR DESLIGADO NÃO ABRIR
GÁS A ALTA
PRESSÃO
ARRANQUE AUTOMÁTICO
DO MOTOR. RETIRAR
A CHAVE DE IGNIÇÃO
QUANDO O CAPOT ESTÁ
ABERTO A LTA
TENSÃO

150
Características técnicas
Por trás da tampa do depósito
de combustível


PERIGO RETIRAR LENTAMENTE
OS VAPORES DE COMBUSTÍVEL PODEM
PROVOCAR FERIMENTOS
No banco traseiro

A
Empurre as costas do banco antes de o rebater.
B
EMPURRAR PARA ABRIR
C
EMPURRAR A ALAVANCA 1 PARA REBATER AS
COSTAS DO BANCO
EMPURRAR A ALAVANCA 2 PARA REBATER
COMPLETAMENTE AS COSTAS DO BANCO


D
NÃO VIAJAR ATRÁS DO BANCO REBATIDO OU
COM BAGAGEM NA PRIMEIRA FILA
E
EMPURRAR PARA REBATER
Para veículos elétricos

Os componentes no circuito de transmissão elétrica,
que têm uma tensão de cerca de 400 V, estão
identificados por este símbolo em vários locais no
veículo.

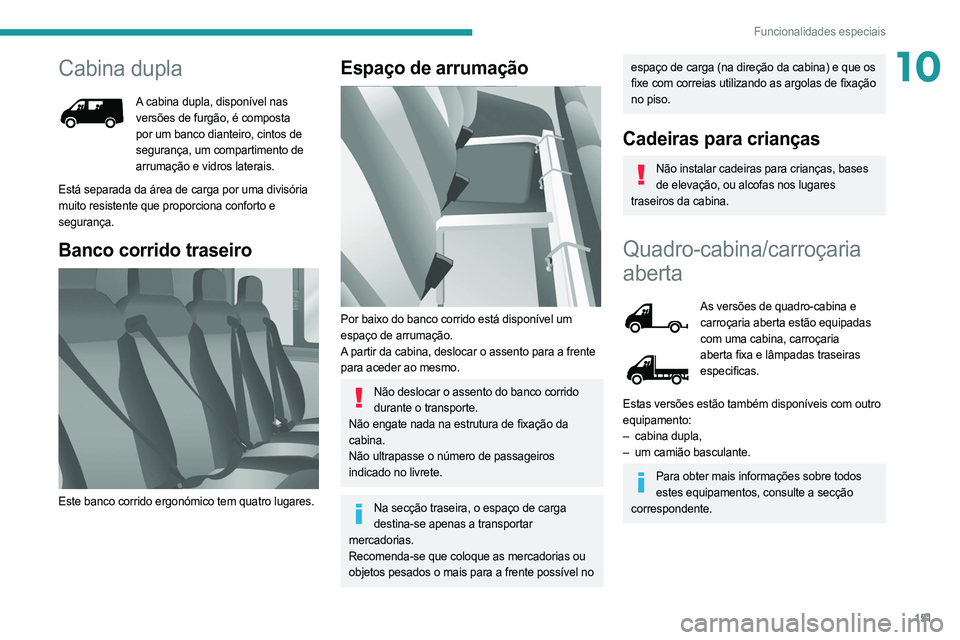

151
Funcionalidades especiais
10Cabina dupla
A cabina dupla, disponível nas
versões de furgão, é composta
por um banco dianteiro, cintos de
segurança, um compartimento de
arrumação e vidros laterais.
Está separada da área de carga por uma divisória
muito resistente que proporciona conforto e
segurança.
Banco corrido traseiro

Este banco corrido ergonómico tem quatro lugares.
Espaço de arrumação

Por baixo do banco corrido está disponível um
espaço de arrumação.
A partir da cabina, deslocar o assento para a frente
para aceder ao mesmo.
Não deslocar o assento do banco corrido durante o transporte.
Não engate nada na estrutura de fixação da
cabina.
Não ultrapasse o número de passageiros
indicado no livrete.
Na secção traseira, o espaço de carga destina-se apenas a transportar
mercadorias.
Recomenda-se que coloque as mercadorias ou
objetos pesados o mais para a frente possível no
espaço de carga (na direção da cabina) e que os
fixe com correias utilizando as argolas de fixação
no piso.
Cadeiras para crianças
Não instalar cadeiras para crianças, bases de elevação, ou alcofas nos lugares
traseiros da cabina.
Quadro-cabina/carroçaria
aberta
As versões de quadro-cabina e
carroçaria aberta estão equipadas
com uma cabina, carroçaria
aberta fixa e lâmpadas traseiras
especificas.
Estas versões estão também disponíveis com outro
equipamento:
–

cabina dupla,
–


um camião basculante.
Para obter mais informações sobre todos estes equipamentos, consulte a secção
correspondente.

152
Funcionalidades especiais
Substituir uma lâmpada
Para mais informações sobre os Tipos de lâmpadas, consulte a secção
correspondente.
Luzes traseiras

1. Indicadores de mudança de direção
Tipo B, PY21W - 21W
2. Luzes de travagem
Tipo B, P21W - 21W
3. Luzes de presença
Tipo A, W5W - 5W
4. Luzes de marcha-atrás
Tipo A, W16W - 16W
5. Luzes de nevoeiro
Tipo A, W16W - 16W
►

Localize a lâmpada com defeito.

► Retire os quatro parafusos de fixação da lente.
► Puxe a lente na sua direção.
►

Substitua a lâmpada.
Execute as operações pela ordem inversa para


voltar a posicionar cada lâmpada.

153
Funcionalidades especiais
10Dimensões do quadro-cabina



Os valores das dimensões estão indicados em milímetros.
L1 L2L2S L3L4
L Comprimento total 4.908 5.358 5.708 5.943 6.308

154
Funcionalidades especiais
L1L2L2S L3L4
A Largura entre eixos 3.000 3.450 3.800 4.035 4.035
B Inclinação dianteira 948
C Inclinação traseira 9601.325
D Largura (com/sem retrovisores) 2,508/2,050
- Largura de construção 2.207
- Largura máxima de construção 2.350
E Largura via dianteira 1.810
- Largura via traseira 1.790
- Largura via traseira aumentada 1.980
F Altura total 2.254
- Altura máxima de construção 3.500

155
Funcionalidades especiais
10Dimensões da plataforma-cabina



Os valores das dimensões estão indicados em milímetros.
L1 L2L2SL3L4
L Comprimento total 5.293 5.743 6.093 6.328 6.693

156
Funcionalidades especiais
L1L2L2SL3L4
A Largura entre eixos 3.000 3.450 3.800 4.035 4.035
B Inclinação dianteira 948
C Inclinação traseira 1.3451.710
D Largura (com/sem retrovisores) -/2.100
- Largura de construção -
- Largura máxima de construção -
E Largura via dianteira 1.810
- Largura via traseira 1.790
- Largura via traseira aumentada 1.980
F Altura total 2.153
- Altura máxima de construção -
Cabina dupla
A cabina dupla, disponível nas
versões de chassis e carroçaria
aberta, é composta por um banco
dianteiro, cintos de segurança, um
compartimento de arrumação e
vidros laterais.

157
Funcionalidades especiais
10Banco corrido traseiro

Este banco corrido ergonómico tem quatro lugares.
Cadeiras para crianças
Não instalar cadeiras para crianças, bases de elevação, ou alcofas nos lugares
traseiros da cabina.
Espaço de arrumação

Por baixo do banco corrido está disponível um
espaço de arrumação.
Deslocar o assento para a frente para aceder ao
mesmo.
Não deslocar o assento do banco corrido durante o transporte.
Não engate nada na estrutura de fixação da
cabina.
Não ultrapasse o número de passageiros
indicado no livrete.

158
Funcionalidades especiais
Dimensões do quadro-cabina/plataforma-cabina de chassis duplo



Os valores das dimensões estão indicados em milímetros.
