269
Rad abmontieren

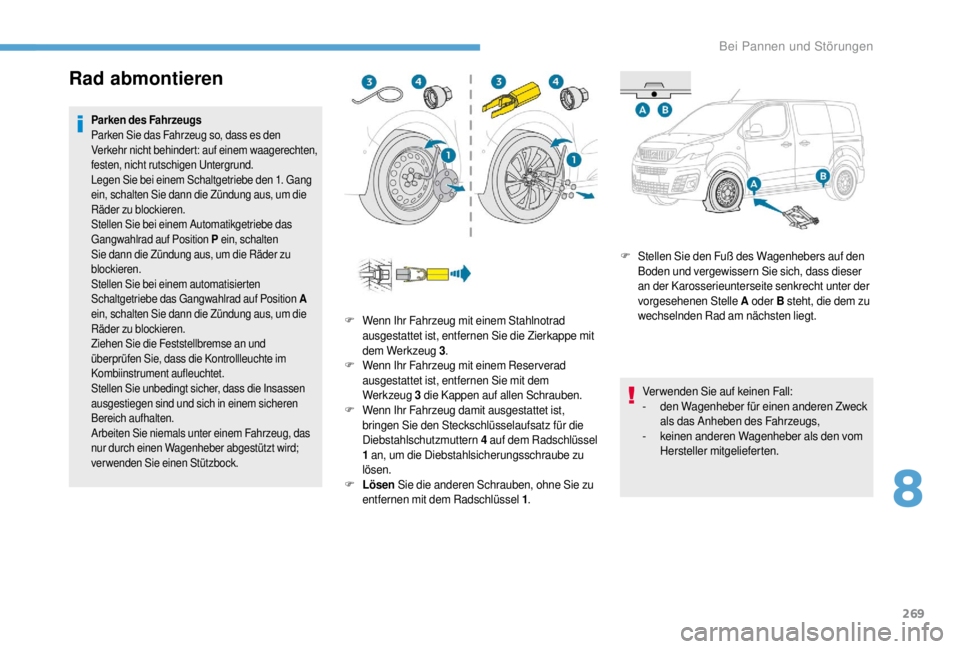

Parken des Fahrzeugs
Parken Sie das Fahrzeug so, dass es den
Verkehr nicht behindert: auf einem waagerechten,
festen, nicht rutschigen Untergrund.
Legen Sie bei einem Schaltgetriebe den 1. Gang
ein, schalten Sie dann die Zündung aus, um die
Räder zu blockieren.
Stellen Sie bei einem Automatikgetriebe das
Gangwahlrad auf Position P ein, schalten
Sie dann die Zündung aus, um die Räder zu
blockieren.
Stellen Sie bei einem automatisierten
Schaltgetriebe das Gangwahlrad auf Position A
ein, schalten Sie dann die Zündung aus, um die
Räder zu blockieren.
Ziehen Sie die Feststellbremse an und
überprüfen Sie, dass die Kontrollleuchte im
Kombiinstrument aufleuchtet.
Stellen Sie unbedingt sicher, dass die Insassen
ausgestiegen sind und sich in einem sicheren
Bereich aufhalten.
Arbeiten Sie niemals unter einem Fahrzeug, das
nur durch einen Wagenheber abgestützt wird;
verwenden Sie einen Stützbock.
F Stellen Sie den Fuß des Wagenhebers auf den Boden und vergewissern Sie sich, dass dieser
an der Karosserieunterseite senkrecht unter der
vorgesehenen Stelle A oder B steht, die dem zu
wechselnden Rad am nächsten liegt.
Verwenden Sie auf keinen Fall:
-
d

en Wagenheber für einen anderen Zweck
als das Anheben des Fahrzeugs,
-
k

einen anderen Wagenheber als den vom
Hersteller mitgelieferten.
F
W

enn Ihr Fahrzeug mit einem Stahlnotrad
ausgestattet ist, entfernen Sie die Zierkappe mit
dem Werkzeug 3 .
F
W

enn Ihr Fahrzeug mit einem Reserverad
ausgestattet ist, entfernen Sie mit dem
Werkzeug 3

d

ie Kappen auf allen Schrauben.
F
W

enn Ihr Fahrzeug damit ausgestattet ist,
bringen Sie den Steckschlüsselaufsatz für die
Diebstahlschutzmuttern 4

a

uf dem Radschlüssel
1

a

n, um die Diebstahlsicherungsschraube zu
lösen.
F
Lö

sen Sie die anderen Schrauben, ohne Sie zu
entfernen mit dem Radschlüssel 1 .
8
Bei Pannen und Störungen

270
F Heben Sie das Fahrzeug mit Hilfe des Radschlüssels 1
s o weit an, dass genügend
Platz zwischen Rad und Boden bleibt, um später
das (nicht defekte) Ersatzrad leicht montieren zu
können. Achten Sie darauf, dass der Wagenheber
stabil steht. Wenn der Boden rutschig oder
unbefestigt ist, kann es passieren, dass der
Wagenheber wegrutscht oder einsinkt – es
besteht Verletzungsgefahr!
Achten Sie darauf, dass der Wagenheber
nur an den Ansatzstellen A
oder B unter dem
Fahrzeug angesetzt wird und vergewissern
Sie sich, dass die Ansatzstelle des Fahrzeugs
sich in die Mitte des Wagenheberkopfes
einfügt. Ansonsten kann das Fahrzeug
beschädigt werden und/oder der Wagenheber
einsinken – es besteht Verletzungsgefahr!
F
E
ntfernen Sie die Muttern und bewahren Sie sie
an einem sauberen Platz auf.
F
N
ehmen Sie das Rad ab.
Rad montieren
F Setzen Sie das Rad auf die Nabe.
F D
rehen Sie die Muttern von Hand bis zum
Anschlag ein.
F
W

enn Ihr Fahrzeug damit ausgestattet ist,
ziehen Sie die Diebstahlschutzmutter unter
Verwendung des Steckschlüsseleinsatzes 4

m
it
dem Radschlüssel 1

a
n.
F
Z

iehen Sie die übrigen Radschrauben nur mit
dem Radschlüssel 1

a
n.
F
F

ahren Sie den Wagenheber 2

mi

t dem
Handrad aus, bis sein Kopf an den
entsprechenden Ansatzpunkten A oder B
anliegt. Die Auflagefläche A oder B des
Fahrzeugs muss sich im mittleren Bereich des
Wagenheberkopfes korrekt einfügen.
Bei Pannen und Störungen

271
F Senken Sie das Fahrzeug wieder auf den Boden ab.
F
K

urbeln Sie den Wagenheber 2
z
usammen und
entfernen Sie ihn.
F
W

enn Ihr Fahrzeug damit ausgestattet ist,
ziehen Sie die Diebstahlschutzmutter unter
Verwendung des Steckschlüsseleinsatzes 4

m
it
dem Radschlüssel 1

fe
st.
F
Z

iehen Sie die übrigen Radschrauben nur mit
dem Radschlüssel 1

fe
st.
F
V

erstauen Sie das Werkzeug im
Werkzeugkasten. Reifendrucküberwachung

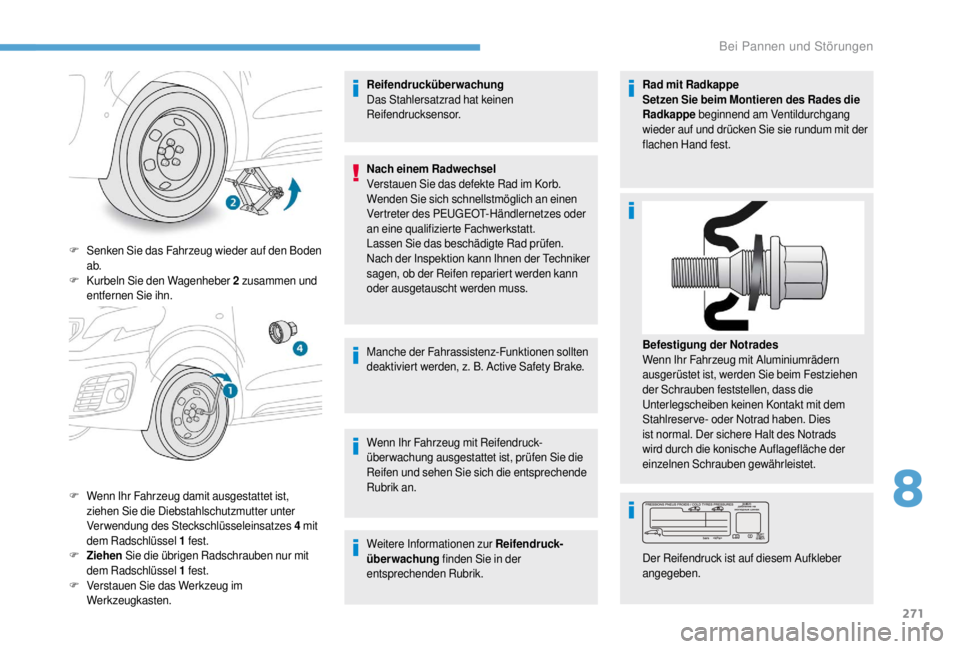

Das Stahlersatzrad hat keinen
Reifendrucksensor.
Nach einem Radwechsel
Verstauen Sie das defekte Rad im Korb.
Wenden Sie sich schnellstmöglich an einen
Vertreter des PEUGEOT-Händlernetzes oder
an eine qualifizierte Fachwerkstatt.
Lassen Sie das beschädigte Rad prüfen.
Nach der Inspektion kann Ihnen der Techniker
sagen, ob der Reifen repariert werden kann
oder ausgetauscht werden muss.
Manche der Fahrassistenz-Funktionen sollten
deaktiviert werden, z. B. Active Safety Brake.
Wenn Ihr Fahrzeug mit Reifendruck
-ü

ber wachung ausgestattet ist, prüfen Sie die
Reifen und sehen Sie sich die entsprechende
Rubrik an.
Weitere Informationen zur Reifendruck
-ü

berwachung finden Sie in der
entsprechenden Rubrik. Rad mit Radkappe
Setzen Sie beim Montieren des Rades die
Radkappe
beginnend am Ventildurchgang
wieder auf und drücken Sie sie rundum mit der
flachen Hand fest.
Befestigung der Notrades
Wenn Ihr Fahrzeug mit Aluminiumrädern
ausgerüstet ist, werden Sie beim Festziehen
der Schrauben feststellen, dass die
Unterlegscheiben keinen Kontakt mit dem
Stahlreser ve- oder Notrad haben. Dies
ist normal. Der sichere Halt des Notrads
wird durch die konische Auflagefläche der
einzelnen Schrauben gewährleistet.
Der Reifendruck ist auf diesem Aufkleber
angegeben.
8
Bei Pannen und Störungen

272

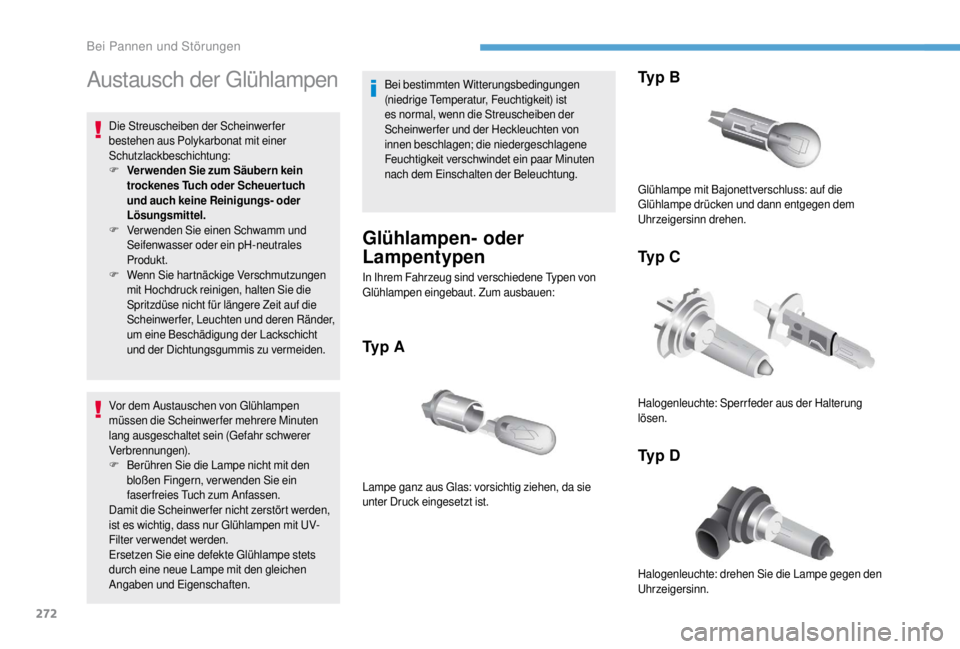

Austausch der Glühlampen
Die Streuscheiben der Scheinwerfer
bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:
F
V
erwenden Sie zum Säubern kein
trockenes Tuch oder Scheuertuch
und auch keine Reinigungs- oder
Lösungsmittel.
F
V

erwenden Sie einen Schwamm und
Seifenwasser oder ein pH-neutrales
Produkt.
F
W

enn Sie hartnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie die
Spritzdüse nicht für längere Zeit auf die
Scheinwerfer, Leuchten und deren Ränder,
um eine Beschädigung der Lackschicht
und der Dichtungsgummis zu vermeiden.
Vor dem Austauschen von Glühlampen
müssen die Scheinwerfer mehrere Minuten
lang ausgeschaltet sein (Gefahr schwerer
Verbrennungen).
F
B

erühren Sie die Lampe nicht mit den
bloßen Fingern, verwenden Sie ein
faserfreies Tuch zum Anfassen.
Damit die Scheinwerfer nicht zerstört werden,
ist es wichtig, dass nur Glühlampen mit UV-
Filter verwendet werden.
Ersetzen Sie eine defekte Glühlampe stets
durch eine neue Lampe mit den gleichen
Angaben und Eigenschaften. Bei bestimmten Witterungsbedingungen
(niedrige Temperatur, Feuchtigkeit) ist
es normal, wenn die Streuscheiben der
Scheinwerfer und der Heckleuchten von
innen beschlagen; die niedergeschlagene
Feuchtigkeit verschwindet ein paar Minuten
nach dem Einschalten der Beleuchtung.
Glühlampen- oder
Lampentypen
In Ihrem Fahrzeug sind verschiedene Typen von
Glühlampen eingebaut. Zum ausbauen:
Ty p A
Ty p B
Ty p C
Ty p D
Lampe ganz aus Glas: vorsichtig ziehen, da sie
unter Druck eingesetzt ist. Glühlampe mit Bajonettverschluss: auf die
Glühlampe drücken und dann entgegen dem
Uhrzeigersinn drehen.
Halogenleuchte: Sperrfeder aus der Halterung
lösen.
Halogenleuchte: drehen Sie die Lampe gegen den
Uhrzeigersinn.
Bei Pannen und Störungen

273
Halogenlampen dürfen erst einige Minuten
nach dem Ausschalten der Scheinwerfer
ausgewechselt werden (Verbrennungsgefahr).
Berühren Sie die Lampe nicht direkt,
verwenden Sie ein faserfreies Tuch zum
Anfassen.
Ty p E
Vergewissern Sie sich nach jedem Austausch
von Glühlampen, dass die Leuchten
ordnungsgemäß funktionieren.
Frontleuchten
Halogenleuchten
Xenonlampe: Xenonlampen müssen von einem
Vertreter des PEUGEOT-Händlernetzes oder von
einer qualifizierten Fachwerkstatt vorgenommen
werden, weil die Gefahr eines Stromschlags
besteht.Für weitere Informationen zum Austausch einer
Glühlampe
und insbesondere der Lampentypen
siehe entsprechende Rubrik.
Achten Sie bei Lampen mit Zentrierstiften usw.
vom Typ H7 auf die richtige Positionierung, um
eine optimale Ausleuchtung zu gewährleisten.
Xenonlampen
Für weitere Informationen zum Austausch einer
Glühlampe und insbesondere der Lampentypen
siehe entsprechende Rubrik.
1. Fernlicht
Ty p C , H1- 55W
2. Abblendlicht
Ty p E , D8S 25W
3. Fahrtrichtungsanzeiger
Ty p B , PY21W-21W (bernsteinfarben)
1.
Standlicht
Ty p A , W5W-5W
2. Fernlicht
Ty p C , H1- 55W
3. Abblendlicht
Ty p C , H7- 5 5 W
4. Tagfahrlicht
Ty p A , W21W LL-21W
5. Fahrtrichtungsanzeiger
Ty p B , PY21W-21W (bernsteinfarben)
8
Bei Pannen und Störungen

274
Nebelscheinwerfer
Ty p D, H11 - 5 5 W
Tagfahrlicht/Standlicht
Wenn Ihr Fahrzeug damit ausgestattet ist, wenden
Sie sich für den Austausch dieses Lampentyps
mit Leuchtdioden und der Lichtführungen an einen
Vertreter des PEUGEOT-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.
Die Vertreter des PEUGEOT-Händlernetzes bieten
Ihnen ein Ersatzset für Leuchtdioden (LED) an.
Seitlicher Zusatzblinker
Ty p A , WY5W-5W (bernsteinfarben)
-
D
rücken Sie den Blinker nach hinten und
nehmen Sie ihn ab.
-
Z

um Wiederanbringen setzen Sie den Blinker
vorne an und schieben Sie ihn dann nach
hinten.
Die bernsteinfarbenen Lampen
(Fahrtrichtungsanzeiger und Zusatzblinker) müssen
durch Lampen mit gleicher Spezifikation und Farbe
ersetzt werden.
Abblendlicht (Halogenleuchten)
Ty p C , H7- 5 5 W
Achten Sie beim Wiedereinbau des
Steckverbinders und der Lampe in den
Scheinwer fer darauf, alles bis zum „Klick“ zur
Verriegelung einzubauen.
F
D

rücken Sie auf den oberen Clip des Deckels
und kippen Sie den Deckel dann nach hinten,
um ihn zu entfernen.
F
D

rücken Sie auf den unteren Clip des
Steckverbinders und entfernen Sie den
Steckverbinder und die Lampe.
F
Z

iehen Sie die Glühlampe heraus und tauschen
Sie sie aus.
Gehen Sie zum Wiedereinbau in der umgekehrten
Reihenfolge vor.
Bei Pannen und Störungen

275
Tagfahrlicht (Halogenleuchten)
Ty p A, W21W LL-21W
Standlicht (Halogenleuchten)
Ty p A, W5W
Fernlicht (Halogenleuchten)
Ty p C, H1- 55W
F Drücken Sie auf den oberen Clip des Deckels
und kippen Sie den Deckel dann nach hinten,
um ihn zu entfernen.
F
D

rücken Sie auf die beiden seitlichen Clips
des Steckverbinders und entfernen Sie
Steckverbinder und Lampe.
F
Z

iehen Sie die Glühlampe heraus und tauschen
Sie sie aus.
Gehen Sie zum Wiedereinbau in der umgekehrten
Reihenfolge vor. F D
rücken Sie auf den oberen Clip des Deckels
und kippen Sie den Deckel dann nach hinten,
um ihn zu entfernen.
F
D

rücken Sie auf die beiden seitlichen Clips
des Steckverbinders und entfernen Sie
Steckverbinder und Lampe.
F
Z

iehen Sie die Glühlampe heraus und tauschen
Sie sie aus.
Gehen Sie zum Wiedereinbau in der umgekehrten
Reihenfolge vor.F Drücken Sie auf den oberen Clip des Deckels und kippen Sie den Deckel dann nach hinten, um ihn zu
entfernen.
F
D

rücken Sie auf den unteren Clip des Steckverbinders
und entfernen Sie den Steckverbinder und die Lampe.
F
Z

iehen Sie die Glühlampe heraus und tauschen Sie
sie aus.
Gehen Sie zum Wiedereinbau in der umgekehrten
Reihenfolge vor.
Vorsicht im Bereich hinter der rechten Leuchte
(Fahrzeugrichtung); dieser ist möglicherweise
heiß und es besteht Verbrennungsgefahr
(Entlüftungsschläuche).
8
Bei Pannen und Störungen

276
Fahrtrichtungsanzeiger
(Halogenleuchten)
Ty p B, PY21W-21W (bernsteinfarben)
Ein schnelles Blinken des
Fahrtrichtungsanzeigers (rechts oder links)
weist auf eine Funktionsstörung einer der
Lampen der entsprechenden Seite hin.
Abblendlicht (Xenonlampen)
Ty p E , D8S 25W
Der Austausch der Xenonlampen D8S
muss von einem Vertreter des PEUGEOT-
Händlernetzes oder von einer qualifizierten
Fachwerkstatt vorgenommen werden, weil
Stromschlaggefahr besteht.
Es wird empfohlen, die D8S-Lampen alle
auszutauschen, wenn eine davon defekt ist.
Fernlicht (Xenonlampen)
Ty p C , H1- 55W
Achten Sie beim Wiedereinbau des
Steckverbinders und der Lampe in den
Scheinwer fer darauf, alles bis zum „Klick“ zur
Verriegelung einzubauen.
F
D

rücken Sie auf den oberen Clip des Deckels
und kippen Sie den Deckel dann nach hinten,
um ihn zu entfernen.
F
S

chrauben Sie Lampenfassung eine
Vierteldrehung entgegen dem Uhrzeigersinn
heraus.
F
Z

iehen Sie die Lampenfassung ab.
F
W

echseln Sie die defekte Glühlampe aus.
Gehen Sie zum Wiedereinbau in der umgekehrten
Reihenfolge vor. F
D

rücken Sie auf den oberen Clip des Deckels
und kippen Sie den Deckel dann nach hinten,
um ihn zu entfernen.
F
D

rücken Sie auf den unteren Clip des
Steckverbinders und entfernen Sie den
Steckverbinder und die Lampe.
F
Z

iehen Sie die Glühlampe heraus und tauschen
Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Bei Pannen und Störungen

277
Fahrtrichtungsanzeiger
(Xenonlampen)
Ty p B, PY21W-21W (bernsteinfarben)
Ein schnelles Blinken des
Fahrtrichtungsanzeigers (rechts oder links)
weist auf eine Funktionsstörung einer der
Lampen der entsprechenden Seite hin.
Nebelscheinwerfer
Ty p D , H11 - 5 5 W
F
L
ösen Sie die Schrauben des Deflektors A unter
der vorderen Stoßstange.
F
E

ntfernen Sie Deflektor A . F
D

rücken Sie auf den Verriegelungsclip und
klemmen Sie den Steckverbinder ab.
F
Sc

hrauben Sie die Lampenfassung eine
Vierteldrehung entgegen dem Uhrzeigersinn
heraus.
F
Z

iehen Sie die Lampenfassung ab.
F
W

echseln Sie die defekte Glühlampe aus.
Gehen Sie zum Wiedereinbau in der umgekehrten
Reihenfolge vor.
Sie können diese Glühlampen auch bei einem
Vertreter des PEUGEOT-Händlernetzes
oder von einer qualifizierten Fachwerkstatt
auswechseln lassen.
F
D

rücken Sie auf den oberen Clip des Deckels
und kippen Sie den Deckel dann nach hinten,
um ihn zu entfernen.
F
S

chrauben Sie Lampenfassung eine
Vierteldrehung entgegen dem Uhrzeigersinn
heraus.
F
W

echseln Sie die defekte Glühlampe aus.
Gehen Sie zum Wiedereinbau in der umgekehrten
Reihenfolge vor.
8
Bei Pannen und Störungen

278
Für weitere Informationen zum Austausch einer
Glühlampe und insbesondere zu den Lampentypen
siehe entsprechende Rubrik.
1. Bremsleuchten/Standleuchten
Ty p B , P21/5W-21/5W
2. Fahrtrichtungsanzeiger
Ty p B , PY21W-21W (bernsteinfarben)
3. Rückfahrleuchten
Ty p B , P21W-21W
4. Nebelschlussleuchte/Standleuchten
Ty p B , P21/4W-21/4W
Wenden Sie sich bei Fahrzeugen mit
Innenverkleidung unbedingt an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um diese Maßnahmen vorzunehmen.
F Suchen Sie die defekte Glühlampe und öffnen
Sie dann die hinteren Türen.
F
E

ntfernen Sie die Belüftungsdüse von innen,
wenn Ihr Fahrzeug damit ausgestattet ist.
F
L

ösen Sie von außen die beiden
Befestigungsschrauben.
F
H

alten Sie die Leuchte fest, drücken Sie auf den
Clip innen und ziehen Sie die Leuchte vorsichtig
heraus.
F
K

lemmen Sie den Elektrosteckverbinder ab. F
S

chieben Sie die 3 Laschen leicht nach außen
und ziehen Sie dann die Lampenfassung
heraus.
F
E

ntfernen Sie die defekte Glühlampe, indem
Sie vorsichtig darauf drücken und sie im
Uhrzeigersinn um eine Viertelumdrehung
drehen.
F
T

auschen Sie die Glühlampe aus.
Gehen Sie zum Wiedereinbau in der umgekehrten
Reihenfolge vor.Heckleuchten (Flügeltüren)
Bei Pannen und Störungen
