PEUGEOT EXPERT 2018 Manuale duso (in Italian)
Manufacturer: PEUGEOT, Model Year: 2018, Model line: EXPERT, Model: PEUGEOT EXPERT 2018Pages: 416, PDF Dimensioni: 14.27 MB
Page 281 of 416

279
Terza luce di stop (porte a
battente)
Tipo A, W5W-5W
F
A
prire la porta posteriore sinistra. F
R
imuovere il fanalino.
F
S
vitare il porta lampada di un quarto di giro
in senso antiorario.
F S ostituire la lampada difettosa.
Per il rimontaggio, premere il fanalino per
agganciarlo.
Luci targa (porte a battente)
Tipo A , W5W-5W
F
I
nserire un cacciavite sottile in una delle
tacche all'esterno dell'elemento protettivo.
F
S
pingerlo verso l'esterno per sganciarlo.
F
R
imuovere l'elemento protettivo.
F
S
ostituire la lampada difettosa.
Per il rimontaggio, premere il trasparente per
agganciarlo.
Luci di cortesia (anteriore e posteriore)
F Togliere il coperchio in plastica con un cacciavite sottile.
F
P
assando dall'apertura e con un cacciavite,
spingere il fanalino verso l'esterno.
F
S
collegare il connettore elettrico. Tipo A
, W5W-5W
F
S
ganciare il plexiglass inserendo un
cacciavite nelle fessure da ogni lato della
plafoniera.
F
E
strarre la lampada e sostituirla.
F
A
gganciare il plexiglass nel suo
alloggiamento e accertarsi del suo
bloccaggio.
8
In caso di panne
Page 282 of 416

280
Fari fendinebbia (portellone
del bagagliaio)
Per ulteriori informazioni sulla Sostituzione
di una lampadina e particolarmente sui
tipi di lampadine, consultare la sezione
corrispondente.
1. Luci di stop/luci di posizione.
Tipo B , P21/5W-21/5W.
2. Indicatori di direzione.
Tipo B , PY21W-21W (ambra).
3. Luci di retromarcia.
Tipo B , P21W-21W ).
4. Fari fendinebbia/luci di posizione.
Tipo B , P21/4W-21/4W.
Per veicoli con rivestimento interno,
rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato per effettuare
l’operazione. F
C
ontrassegnare la lampadina bruciata,
quindi aprire lo sportello del bagagliaio.
F
D
all'interno, se il veicolo ne è equipaggiato,
rimuovere il coperchio.
F
D
all'esterno, premere le mollette interne
della modanatura in plastica, quindi
spostarlo verso l'esterno per rimuoverlo.
F
A
llentare le due viti di fissaggio.F
T
enendo il fanale, premere la molletta
situata all'interno poi rimuovere il fanale con
attenzione.
F
S
taccare il connettore elettrico.
F
S
postare leggermente le 3 linguette, quindi
estrarre il portalampada.
F
T
ogliere la lampadina bruciata premendola
leggermente e ruotando di un quarto di giro
in senso orario.
F
S
ostituire la lampadina.
In caso di panne
Page 283 of 416

281
Per rimontare, procedere in ordine inverso.
Terza luce di stop (portellone del
bagagliaio)
Tipo A, W5W-5W
F
A
prire il portellone posteriore. F
S
ganciare il rivestimento da ogni estremità
facendolo ruotare dal basso verso l'alto.
F
T
irare il rivestimento per sganciare le
mollette centrali, quindi smontarlo.
F
P
assando dall'apertura e con un cacciavite,
spingere il fanalino verso l'esterno.
F
S
collegare il connettore elettrico.
F
R
imuovere il fanalino.
F
S
vitare il porta lampada di un quarto di giro
in senso antiorario.
F
S
ostituire la lampada difettosa.
Per il rimontaggio, eseguire queste operazioni
in ordine inverso.
Per il rimontaggio del fanalino e del
rivestimento, premerli per agganciarli.
Luci targa (portellone del
bagagliaio)
Tipo A , W5W-5W
F
I
nserire un cacciavite sottile in una delle
tacche all'esterno dell'elemento protettivo.
F
S
pingerlo verso l'esterno per sganciarlo.
F
R
imuovere l'elemento protettivo.
F
S
ostituire la lampada difettosa.
Per il rimontaggio, premere il trasparente per
agganciarlo.
8
In caso di panne
Page 284 of 416

282
Per la sostituzione di questo tipo di lampadine
LED e guide luminose, consultare la rete
PEUGEOT o un riparatore qualificato.
La rete PEUGEOT propone un kit per la
sostituzione dei diodi elettroluminescenti-LED.
Pianale cabina
Luci posteriori
Per ulteriori informazioni sulla Sostituzione
di una lampadina e particolarmente sui
tipi di lampadine, consultare la sezione
corrispondente.
1. Indicatori di direzione.
Tipo B , P21W-21W ).
2. Luci di stop.
Tipo B , P21W-21W ).
3. Luci di posizione.
Tipo B , R10W-10W
4. Luci di retromarcia.
Tipo B , P21W-21W ).
5. Fari fendinebbia.
Tipo B , P21W-21W ). F
I
dentificare la lampadina bruciata.
F
T
ogliere le quattro viti di fissaggio dal
blocco trasparente.
F
T
irare il blocco trasparente verso di sè.
F
T
ogliere la lampadina bruciata premendola
leggermente e ruotando di un quarto di giro
in senso orario.
F
S
ostituire la lampadina.
Per rimontare, procedere in ordine inverso.
Plafoniere (anteriore e
posteriore)
In caso di panne
Page 285 of 416

283
Sostituzione di un fusibile
Accesso all'attrezzatura
F Sganciare il coperchio tirando la parte superiore sinistra, poi destra.
F
S
ganciare completamente il coperchio e
capovolgerlo.
F
R
imuovere la pinzetta dall’alloggiamento.
Sostituzione di un fusibile
Prima di sostituire un fusibile, è necessario:
F c onoscere la causa della panne e por vi
rimedio,
F
s
pegnere tutti i carichi elettrici,
F
i
mmobilizzare il veicolo ed interrompere il
contatto,
F
i
dentificare il fusibile guasto utilizzando le
tabelle di attribuzione e gli schemi elettrici
esistenti.
Per sostituire un fusibile, è necessario:
F
u
tilizzare le pinzette speciali per estrarre
il fusibile dalla relativa sede e verificare lo
stato del filamento,
F
S
ostituire sempre il fusibile difettoso con un
fusibile di uguale intensità (stesso colore);
un'intensità diversa potrebbe provocare un
malfunzionamento (rischio di incendio).
Se la panne si riproduce poco dopo la
sostituzione del fusibile, far verificare l'impianto
elettrico del veicolo dalla rete PEUGEOT o da
un riparatore qualificato. OK
Da fare
Pinzetta
La sostituzione di un fusibile non indicato
nelle tabelle d’attribuzione potrebbe
provocare un malfunzionamento grave del
veicolo. Rivolgersi alla rete PEUGEOT o
ad un riparatore qualificato.
La pinzetta d'estrazione è situata dietro al
coperchio della scatola dei fusibili.
8
In caso di panne
Page 286 of 416

284

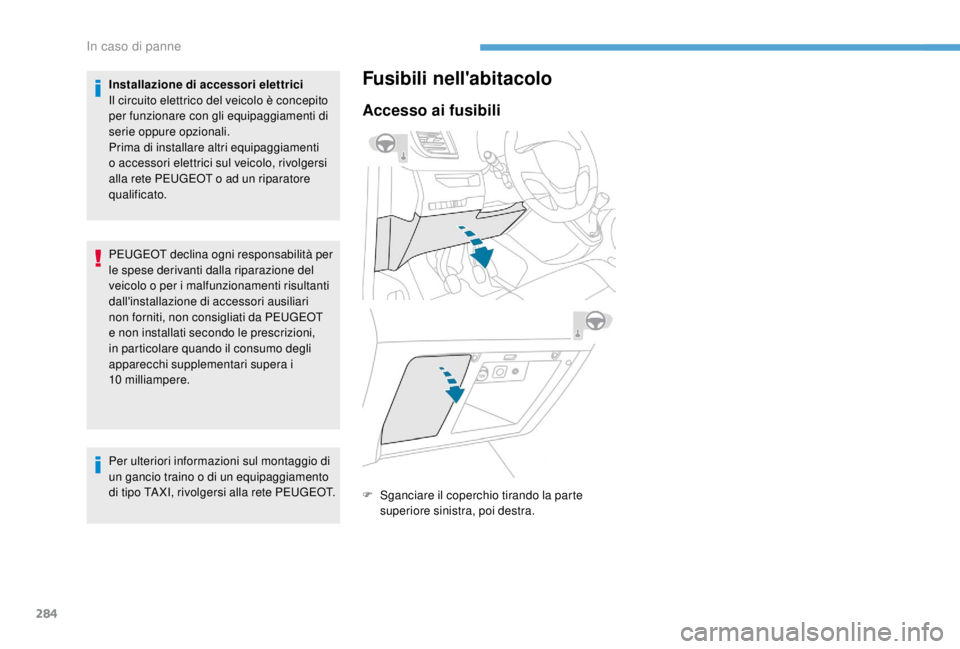

Installazione di accessori elettrici
Il circuito elettrico del veicolo è concepito
per funzionare con gli equipaggiamenti di
serie oppure opzionali.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo, rivolgersi
alla rete PEUGEOT o ad un riparatore
qualificato.
PEUGEOT declina ogni responsabilità per
le spese derivanti dalla riparazione del
veicolo o per i malfunzionamenti risultanti
dall'installazione di accessori ausiliari
non forniti, non consigliati da PEUGEOT
e non installati secondo le prescrizioni,
in particolare quando il consumo degli
apparecchi supplementari supera i
10
milliampere.
Per ulteriori informazioni sul montaggio di
un gancio traino o di un equipaggiamento
di tipo TA XI, rivolgersi alla rete PEUGEOT.Fusibili nell'abitacolo
Accesso ai fusibili
F Sganciare il coperchio tirando la parte superiore sinistra, poi destra.
In caso di panne
Page 287 of 416

285
FusibileN° Amperaggio
(A) Funzioni
F1 10Servosterzo elettrico, contattore frizione.
F4 15Allarme sonoro.
F5 20Pompa lavacristalli anteriore/posteriore.
F6 20Pompa lavacristalli anteriore/posteriore.
F7 10Presa accessori 12
V posteriore.
F8 20Tergicristallo posteriore semplice o doppio.
F10/F11 30Serrature interne/esterne, anteriori e posteriori.
F13 10Comandi climatizzazione anteriore, comandi sistema audio, leva
delle marce, visualizzazione dati di guida.
F14 5Allarme, chiamate d'emergenza e d'assistenza.
F17 5Quadro strumenti.
F19 3Comandi a volante.
F21 3"Accesso e Avviamento a mani libere" o sistema antintrusione.
F22 3Sensore di pioggia e di luminosità, telecamera di segnalazione
multifunzione.
F23 5Display cinture di sicurezza non allacciate o volutamente sganciate.
F24 5
Display touch screen, telecamera di retromarcia e assistenza al parcheggio.
F255Airbag.
F29 20Autoradio, display touch screen, lettore CD, navigazione.
F31 15Sistema audio (+ batteria).
F32 15Presa accessori 12
V anteriore.
F34 5Sistema di sor veglianza angoli ciechi, comandi elettrici dei
retrovisori esterni.
F35 5Getti riscaldati, comando di regolazione della posizione dei fari.
F36 5Ricarica lampada portatile, plafoniera posteriore.
Versione 1 (Eco)
I fusibili descritti di seguito variano in funzione
degli equipaggiamenti del veicolo.
8
In caso di panne
Page 288 of 416

286
Versione 2 (Full)FusibileN° Amperaggio
(A) Funzioni
F1 3"Accesso e Avviamento a mani libere" o sistema antintrusione.
F5 5
Display touch screen, telecamera di retromarcia e assistenza al parcheggio.
F710Comando della climatizzazione posteriore, amplificatore Hi-Fi.
F8 20Tergicristallo posteriore semplice o doppio.
F10/F11 30Serrature interne/esterne, anteriori e posteriori.
F12 3Allarme.
F17 10Presa accessori 12
V posteriore.
F18 5Chiamate d'emergenza e d'assistenza.
F21 3Ricarica lampada portatile, plafoniera posteriore.
F22 3Illuminazione cassettino portaoggetti, plafoniere posteriori.
F23 5Sistema di sor veglianza angoli ciechi, comandi elettrici dei
retrovisori esterni.
F24 5Comandi a volante.
F25 5Comando di regolazione della posizione dei fari.
F26 3Display cinture di sicurezza non allacciate o volutamente sganciate.
F27 3Sensore di pioggia e di luminosità, telecamera di segnalazione
multifunzione.
F28 10Comandi di climatizzazione anteriore, comandi radio, leva delle
marce, visualizzazione dati di guida.
F30A o B 15Sistema audio (+ batteria).
F31 5Airbag.
F33 15Presa accessori 12
V anteriore.
F35 5Quadro strumenti.
F36 20Autoradio, display touch screen, lettore CD, navigazione.
I fusibili descritti di seguito variano in funzione
degli equipaggiamenti del veicolo.
In caso di panne
Page 289 of 416

287
Fusibili nel vano motore
La scatola portafusibili è collocata nel vano
motore accanto alla batteria.
Accesso ai fusibili
I fusibili, descritti qui sotto, variano in funzione
degli equipaggiamenti del veicolo.
F
S
bloccare i due cricchetti A .
F
T
ogliere il coperchio.
F
S
ostituire il fusibile.
F
U
na volta effettuato l'inter vento, richiudere
accuratamente il coperchio poi bloccare
i due cricchetti A per garantire la tenuta
ermetica della scatola portafusibili. Fusibile
N° Amperaggio
(A) Funzioni
F12 5Getti riscaldati.
F14 25Pompa lavacristalli anteriore e posteriore.
F15 5Radar frontale di frenata automatica, ser vosterzo elettrico.
F17 10Calcolatore elettronico di gestione (BSI).
F19 30Motore del tergicristallo anteriore.
F20 15Pompa lavacristalli anteriore e posteriore.
F21 20Pompetta lavafari.
F22 15Allarme sonoro.
F23 15Faro abbagliante destro.
F24 15Faro abbagliante sinistro.
8
In caso di panne
Page 290 of 416

288
Batteria da 12 V
Procedimento per l’avviamento del motore
mediante un'altra batteria o per ricaricare una
batteria scarica.
Batterie d'avviamento al
piomboAccesso alla batteria
La batteria è situata nel vano motore.
F
A prire il cofano con la maniglia interna, poi
esterna.
F
F
issare l'asta di sostegno del cofano.
Per ulteriori informazioni sul cofano e
sul motore , fare riferimento alle sezioni
associate.
Avviamento con un'altra
batteria
Se la batteria del veicolo è scarica, il motore
può essere avviato mediante una batteria
d'emergenza (esterna o di un altro veicolo) e
con dei cavi d'emergenza o con un booster per
batterie.
Non avviare mai il motore collegando un
caricabatterie.
Non utilizzare mai un booster per batterie
da 24
V o superiore.
Controllare prima di tutto che la batteria
d’emergenza abbia una tensione nominale
di 12
V e una capacità minima equivalente
a quella della batteria scarica.
I due veicoli non devono essere a
contatto.
Spegnere tutti gli equipaggiamenti che
consumano corrente di entrambi i veicoli
(autoradio, tergicristalli, fari ecc.).
Verificare che i cavi d'emergenza non
siano posizionati accanto alle parti mobili
del motore (ventola, cinghie ecc.).
Non scollegare il morsetto (+) se il motore
è avviato.
F
R
imuovere il coperchio in plastica per
accedere al polo (+), se il veicolo ne è
equipaggiato.
Il morsetto (-) della batteria non è accessibile.
Un punto di massa separato è disponibile nella
parte anteriore del veicolo.
Le batterie contengono delle sostanze
nocive, ad esempio acido solforico e
piombo.
Devono essere eliminate secondo le
prescrizioni legali e non devono in
nessun caso essere gettate con i rifiuti
domestici.
Riconsegnare le pile e le batterie
esauste ad un punto di raccolta
specializzato.
Prima di manipolare la batteria,
proteggere gli occhi ed il viso.
Qualsiasi operazione sulla batteria deve
essere effettuata in un ambiente aerato e
lontano da fiamme libere o da scintille, al
fine di evitare il rischio di esplosione o di
incendio.
Lavarsi le mani al termine dell'operazione.
In caso di panne
