Peugeot Expert 2019 Manuel du propriétaire (in French)

9

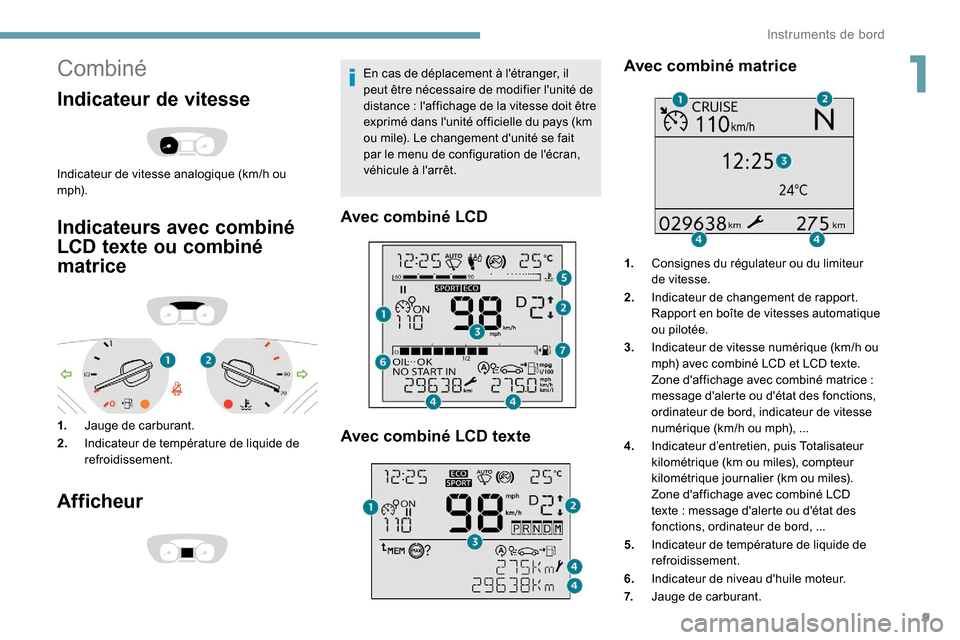

Combiné
Indicateur de vitesse
Indicateur de vitesse analogique (km/h ou
m p h).
Indicateurs avec combiné
LCD texte ou combiné
matrice
1.Jauge de carburant.
2. Indicateur de température de liquide de
refroidissement.
Afficheur
En cas de déplacement à l'étranger, il
peut être nécessaire de modifier l'unité de
distance
: l'affichage de la vitesse doit être
exprimé dans l'unité officielle du pays (km
ou mile). Le changement d'unité se fait
par le menu de configuration de l'écran,
véhicule à l'arrêt.
Avec combiné LCD
Avec combiné LCD texte Avec combiné matrice
1.
Consignes du régulateur ou du limiteur
de vitesse.
2. Indicateur de changement de rapport.
Rapport en boîte de vitesses automatique
ou pilotée.
3. Indicateur de vitesse numérique (km/h ou
mph) avec combiné LCD et LCD texte.
Zone d'affichage avec combiné matrice
:
message d'alerte ou d'état des fonctions,
ordinateur de bord, indicateur de vitesse
numérique (km/h ou mph), ...
4. Indicateur d’entretien, puis Totalisateur
kilométrique (km ou miles), compteur
kilométrique journalier (km ou miles).
Zone d'affichage avec combiné LCD
texte
: message d'alerte ou d'état des
fonctions, ordinateur de bord, ...
5. Indicateur de température de liquide de
refroidissement.
6. Indicateur de niveau d'huile moteur.
7. Jauge de carburant.
1
Instruments de bord

10

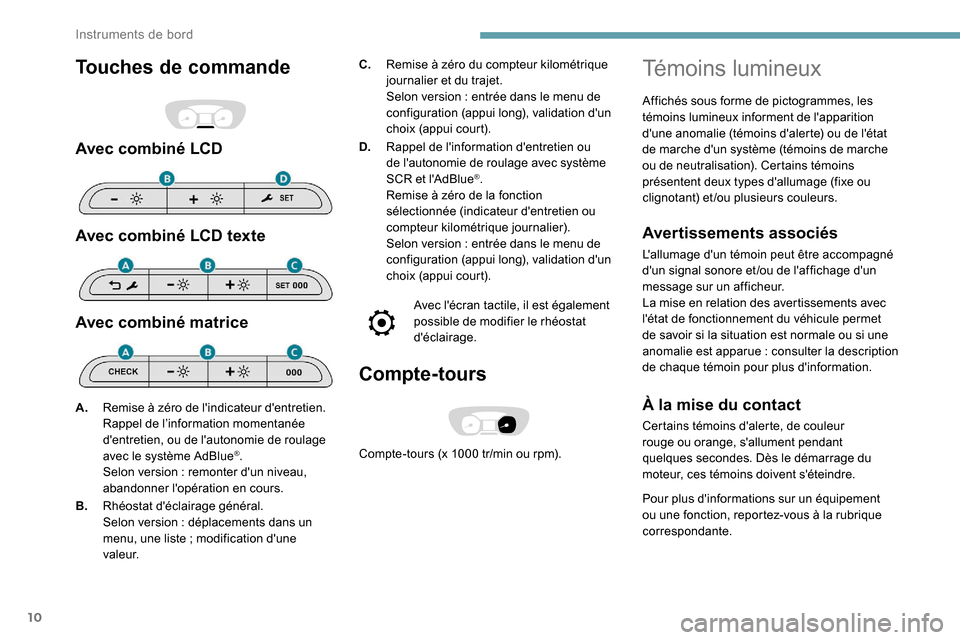

Touches de commande
Avec combiné LCD
Avec combiné LCD texte
Avec combiné matrice
C.Remise à zéro du compteur kilométrique
journalier et du trajet.
Selon version
: entrée dans le menu de
configuration (appui long), validation d'un
choix (appui court).
D. Rappel de l'information d'entretien ou
de l'autonomie de roulage avec système
SCR et l'AdBlue
®.
Remise à zéro de la fonction
sélectionnée (indicateur d'entretien ou
compteur kilométrique journalier).
Selon version

: entrée dans le menu de
configuration (appui long), validation d'un
choix (appui court).
Avec l'écran tactile, il est également
possible de modifier le rhéostat
d'éclairage.
Compte-tours
Compte-tours (x 1000 tr/min ou rpm).
A.
Remise à zéro de l'indicateur d'entretien.
Rappel de l’information momentanée
d'entretien, ou de l'autonomie de roulage
avec le système AdBlue®.
Selon version

: remonter d'un niveau,
abandonner l'opération en cours.
B. Rhéostat d'éclairage général.
Selon version

: déplacements dans un
menu, une liste

; modification d'une
va l e u r.
Témoins lumineux
Affichés sous forme de pictogrammes, les
témoins lumineux informent de l'apparition
d'une anomalie (témoins d'alerte) ou de l'état
de marche d'un système (témoins de marche
ou de neutralisation). Certains témoins
présentent deux types d'allumage
(fixe ou
clignotant) et/ou plusieurs couleurs.
Avertissements associés
L'allumage d'un témoin peut être accompagné
d'un signal sonore et /ou de l'affichage d'un
message sur un afficheur.
La mise en relation des avertissements avec
l'état de fonctionnement du véhicule permet
de savoir si la situation est normale ou si une
anomalie est apparue
: consulter la description
de chaque témoin pour plus d'information.
À la mise du contact
Certains témoins d'alerte, de couleur
rouge ou orange, s'allument pendant
quelques
secondes. Dès le démarrage du
moteur, ces témoins doivent s'éteindre.
Pour plus d'informations sur un équipement
ou une fonction, reportez-vous à la rubrique
correspondante.
Instruments de bord

11

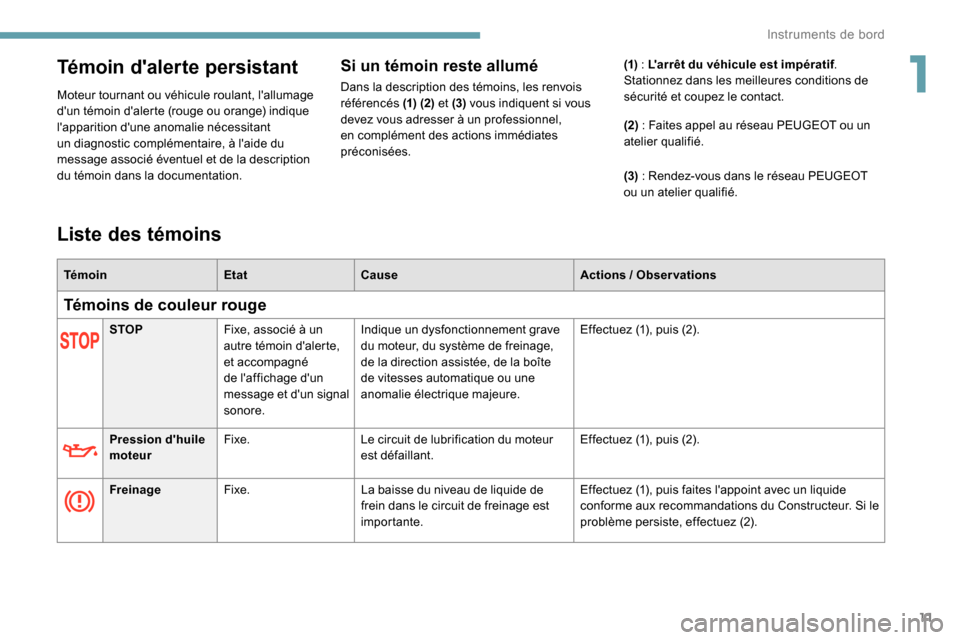

Témoin d'alerte persistant
Moteur tournant ou véhicule roulant, l'allumage
d'un témoin d'alerte (rouge ou orange) indique
l'apparition d'une anomalie nécessitant
un diagnostic complémentaire, à l'aide du
message associé éventuel et de la description
du témoin dans la documentation.
Si un témoin reste allumé
Dans la description des témoins, les renvois
référencés (1) (2) et (3) vous indiquent si vous
devez vous adresser à un professionnel,
en complément des actions immédiates
préconisées. (1)


:
L'arrêt du véhicule est impératif .
Stationnez dans les meilleures conditions de
sécurité et coupez le contact.
(2)


: Faites appel au réseau PEUGEOT ou un
atelier qualifié.
(3)


: Rendez-vous dans le réseau PEUGEOT
ou un atelier qualifié.
STOP Fixe, associé à un
autre témoin d'alerte,
et accompagné
de l'affichage d'un
message et d'un signal
sonore. Indique un dysfonctionnement grave
du moteur, du système de freinage,
de la direction assistée, de la boîte
de vitesses automatique ou une
anomalie électrique majeure.
Effectuez (1), puis (2).
Pression d'huile
moteur Fixe.
Le circuit de lubrification du moteur
est défaillant. Effectuez (1), puis (2).
Freinage Fixe. La baisse du niveau de liquide de
frein dans le circuit de freinage est
importante. Effectuez (1), puis faites l'appoint avec un liquide
conforme aux recommandations du Constructeur. Si le
problème persiste, effectuez (2).
Liste des témoins
Témoin
EtatCause Actions / Observations
Témoins de couleur rouge
1
Instruments de bord

12

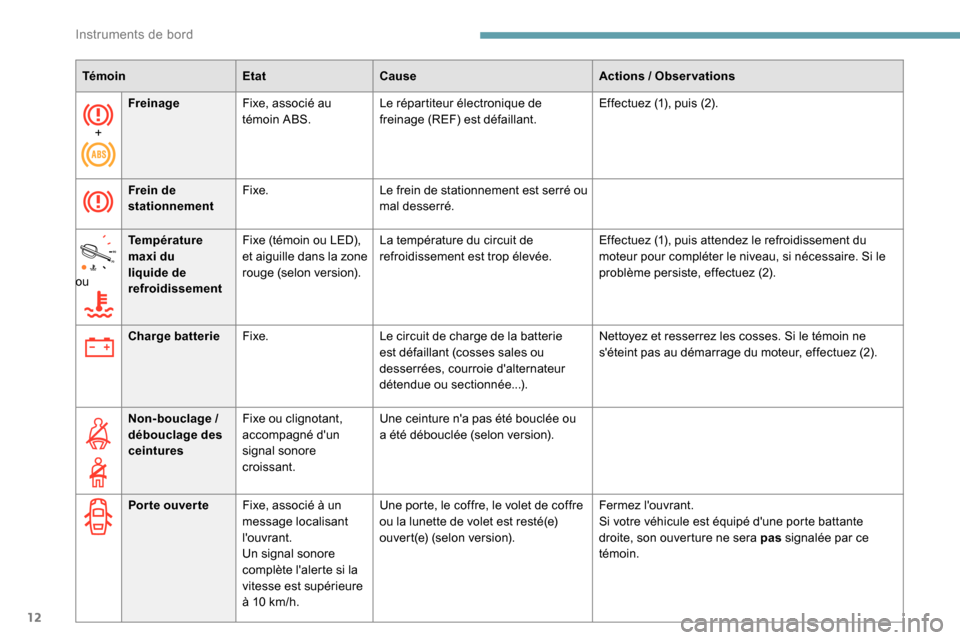

+Freinage
Fixe, associé au
témoin ABS. Le répartiteur électronique de
freinage (REF) est défaillant. Effectuez (1), puis (2).
Frein de
stationnement Fixe.
Le frein de stationnement est serré ou
mal desserré.
ou Température
maxi du
liquide de
refroidissement Fixe (témoin ou LED),
et aiguille dans la zone
rouge (selon version).
La température du circuit de
refroidissement est trop élevée.
Effectuez (1), puis attendez le refroidissement du
moteur pour compléter le niveau, si nécessaire. Si le
problème persiste, effectuez (2).
Témoin
EtatCause Actions

/ Observations
Charge batterie Fixe. Le circuit de charge de la batterie
est défaillant (cosses sales ou
desserrées, courroie d'alternateur
détendue ou sectionnée...). Nettoyez et resserrez les cosses. Si le témoin ne
s'éteint pas au démarrage du moteur, effectuez (2).
Non-bouclage


/
débouclage des
ceintures Fixe ou clignotant,
accompagné d'un
signal sonore
croissant. Une ceinture n'a pas été bouclée ou
a été débouclée (selon version).
Porte ouverte Fixe, associé à un
message localisant
l'ouvrant.
Un signal sonore
complète l'alerte si la
vitesse est supérieure
à 10
km/h.Une porte, le coffre, le volet de coffre
ou la lunette de volet est resté(e)
ouvert(e) (selon version).
Fermez l'ouvrant.
Si votre véhicule est équipé d'une porte battante
droite, son ouverture ne sera pas
signalée par ce
témoin.
Instruments de bord

13
TémoinEtatCause Actions / Observations
Service Allumé
temporairement,
accompagné de
l'affichage d'un
message. Une ou plusieurs anomalies
mineures, sans témoin spécifique,
sont détectées.
Identifiez la cause de l'anomalie à l'aide du message
qui s'affiche au combiné.
Vous pouvez traiter vous-même certaines anomalies,
comme une porte ouverte ou le début de saturation du
filtre à particules.
Pour les autres anomalies, comme la défaillance du
système de détection de sous-gonflage, effectuez (3).
Fixe, accompagné
de l'affichage d'un
message. Une ou plusieurs anomalies
majeures, sans témoin spécifique,
sont détectées. Identifiez la cause de l'anomalie à l'aide du message
qui s'affiche au combiné, puis effectuez (3).
+ Témoin de Ser vice
fixe et témoin de la clé
d'entretien clignotant
puis fixe.L'échéance de révision est dépassée. La révision du véhicule doit être effectuée dès que
possible.
Uniquement avec moteurs Diesel BlueHDi.

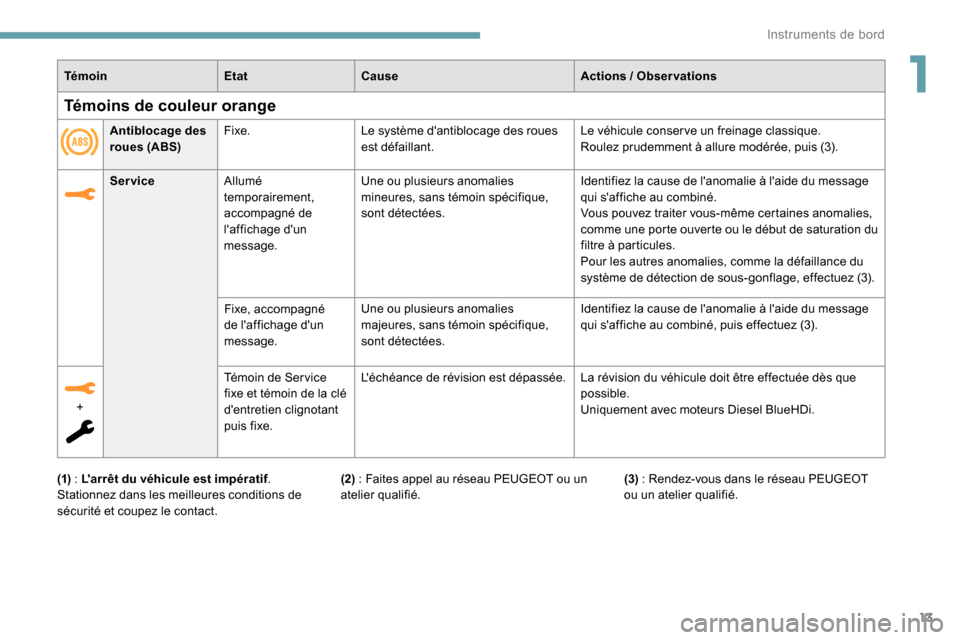

Témoins de couleur orange
Antiblocage des
roues (ABS)Fixe.
Le système d'antiblocage des roues
est défaillant. Le véhicule conser ve un freinage classique.
Roulez prudemment à allure modérée, puis (3).
(1)


: L'arrêt du véhicule est impératif .
Stationnez dans les meilleures conditions de
sécurité et coupez le contact. (2)


: Faites appel au réseau PEUGEOT ou un
atelier qualifié. (3)


: Rendez-vous dans le réseau PEUGEOT
ou un atelier qualifié.
1
Instruments de bord

14

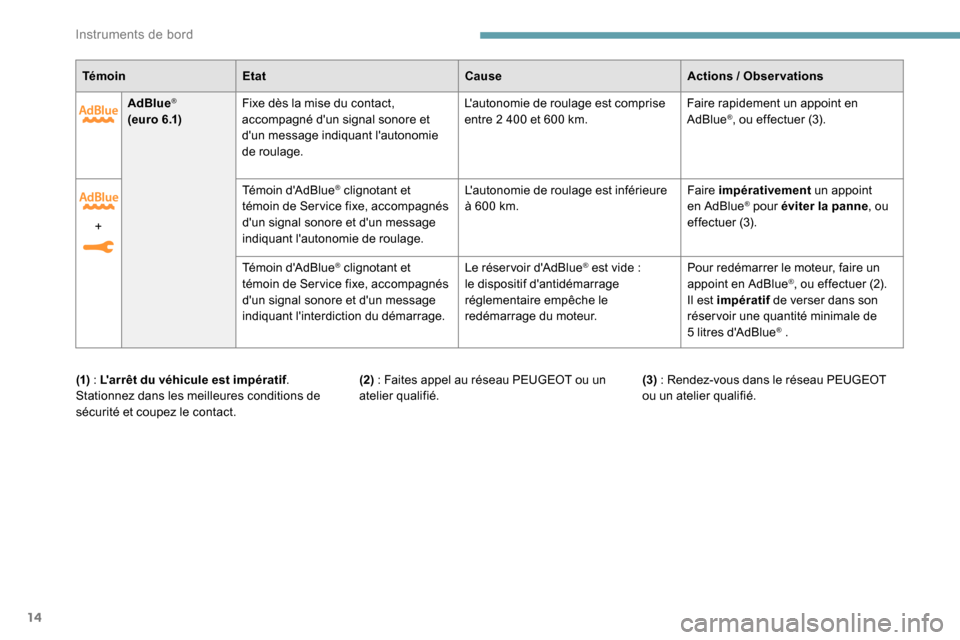

AdBlue®
( e u r o 6 .1) Fixe dès la mise du contact,
accompagné d'un signal sonore et
d'un message indiquant l'autonomie
de roulage. L'autonomie de roulage est comprise
entre 2
400 et 600 km.Faire rapidement un appoint en
AdBlue®, ou effectuer (3).
(1)


: L'arrêt du véhicule est impératif .
Stationnez dans les meilleures conditions de
sécurité et coupez le contact. (2)


: Faites appel au réseau PEUGEOT ou un
atelier qualifié. (3)


: Rendez-vous dans le réseau PEUGEOT
ou un atelier qualifié.
Témoin
Etat CauseActions

/ Observations
+ Témoin d'AdBlue
® clignotant et
témoin de Ser vice fixe, accompagnés
d'un signal sonore et d'un message
indiquant l'autonomie de roulage. L'autonomie de roulage est inférieure
à 600
km. Faire impérativement
un appoint
en AdBlue® pour éviter la panne , ou
effectuer (3).
Témoin d'AdBlue
® clignotant et
témoin de Ser vice fixe, accompagnés
d'un signal sonore et d'un message
indiquant l'interdiction du démarrage. Le réser voir d'AdBlue® est vide :
l
e dispositif d'antidémarrage
réglementaire empêche le
redémarrage du moteur. Pour redémarrer le moteur, faire un
appoint en AdBlue®, ou effectuer (2).
Il est impératif de verser dans son
réservoir une quantité minimale de
5

litres d'AdBlue
® .
Instruments de bord

15

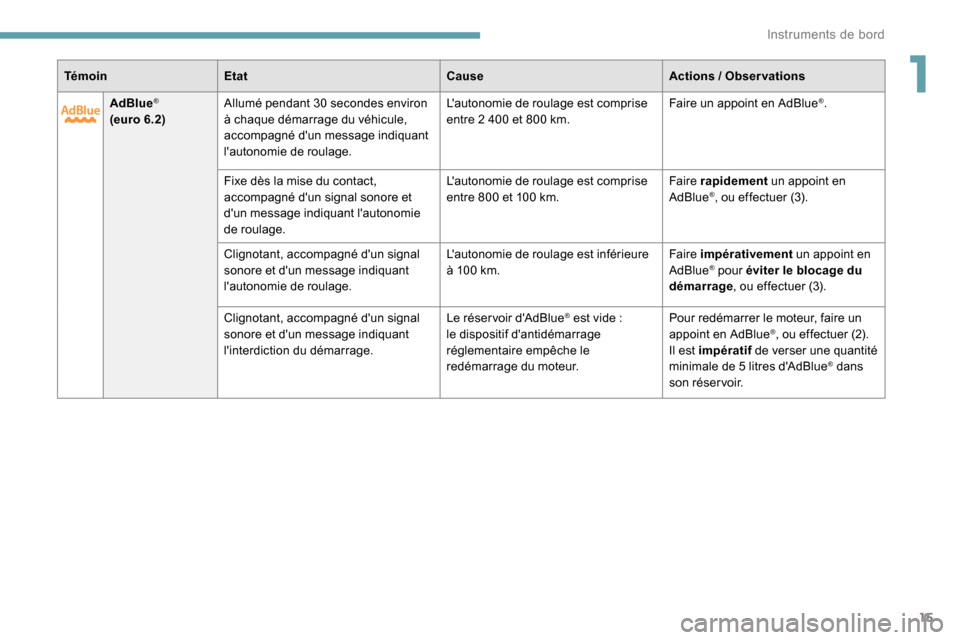

AdBlue®
(euro 6.2) Allumé pendant 30 secondes environ
à chaque démarrage du véhicule,
accompagné d'un message indiquant
l'autonomie de roulage. L'autonomie de roulage est comprise
entre 2
400 et 800 km.Faire un appoint en AdBlue
®.
Fixe dès la mise du contact,
accompagné d'un signal sonore et
d'un message indiquant l'autonomie
de roulage. L'autonomie de roulage est comprise
entre 800 et 100

km. Faire rapidement
un appoint en
AdBlue
®, ou effectuer (3).
Cl
ignotant, accompagné d'un signal
sonore et d'un message indiquant
l'autonomie de roulage. L'autonomie de roulage est inférieure
à 100

km. Faire impérativement
un appoint en
AdBlue
® pour éviter le blocage du
démarrage , ou effectuer
(3).
Clignotant, accompagné d'un signal
sonore et d'un message indiquant
l'interdiction du démarrage. Le réser voir d'AdBlue
® est vide :
l
e dispositif d'antidémarrage
réglementaire empêche le
redémarrage du moteur. Pour redémarrer le moteur, faire un
appoint en AdBlue®, ou effectuer (2).
I
l est impératif de verser une quantité
minimale de 5

litres d'AdBlue
® dans
son réservoir.
Témoin
Etat CauseActions


/ Observations
1
Instruments de bord

16
TémoinEtat CauseActions / Observations
+

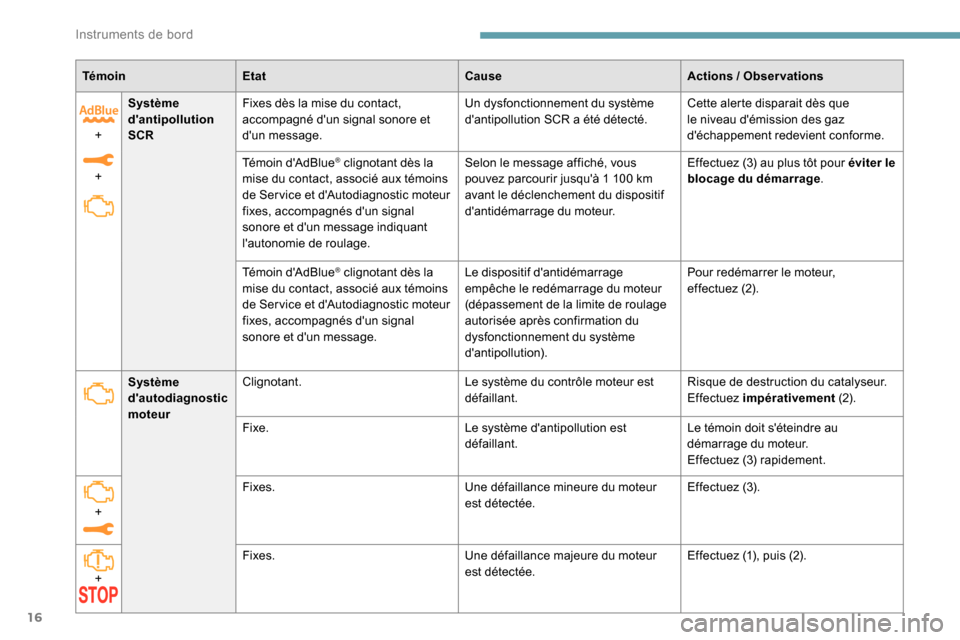

+ Système
d'antipollution
SCR
Fixes dès la mise du contact,
accompagné d'un signal sonore et
d'un message. Un dysfonctionnement du système
d'antipollution SCR a été détecté.
Cette alerte disparait dès que
le niveau d'émission des gaz
d'échappement redevient conforme.
Témoin d'AdBlue
® clignotant dès la
mise du contact, associé aux témoins
de Ser vice et d'Autodiagnostic moteur
fixes, accompagnés d'un signal
sonore et d'un message indiquant
l'autonomie de roulage. Selon le message affiché, vous
pouvez parcourir jusqu'à 1
100 km
avant le déclenchement du dispositif
d'antidémarrage du moteur. Effectuez (3) au plus tôt pour éviter le
blocage du démarrage
.
Témoin d'AdBlue
® clignotant dès la
mise du contact, associé aux témoins
de Ser vice et d'Autodiagnostic moteur
fixes, accompagnés d'un signal
sonore et d'un message. Le dispositif d'antidémarrage
empêche le redémarrage du moteur
(dépassement de la limite de roulage
autorisée après confirmation du
dysfonctionnement du système
d'antipollution).Pour redémarrer le moteur,
effectuez (2).
Système
d'autodiagnostic
moteur Clignotant.
Le système du contrôle moteur est
défaillant.Risque de destruction du catalyseur.
Effectuez impérativement
(2).
Fixe. Le système d'antipollution est
défaillant.Le témoin doit s'éteindre au
démarrage du moteur.
Effectuez (3) rapidement.
+ Fixes.
Une défaillance mineure du moteur
est détectée.Effectuez (3).
+ Fixes.
Une défaillance majeure du moteur
est détectée.Effectuez (1), puis (2).
Instruments de bord

17

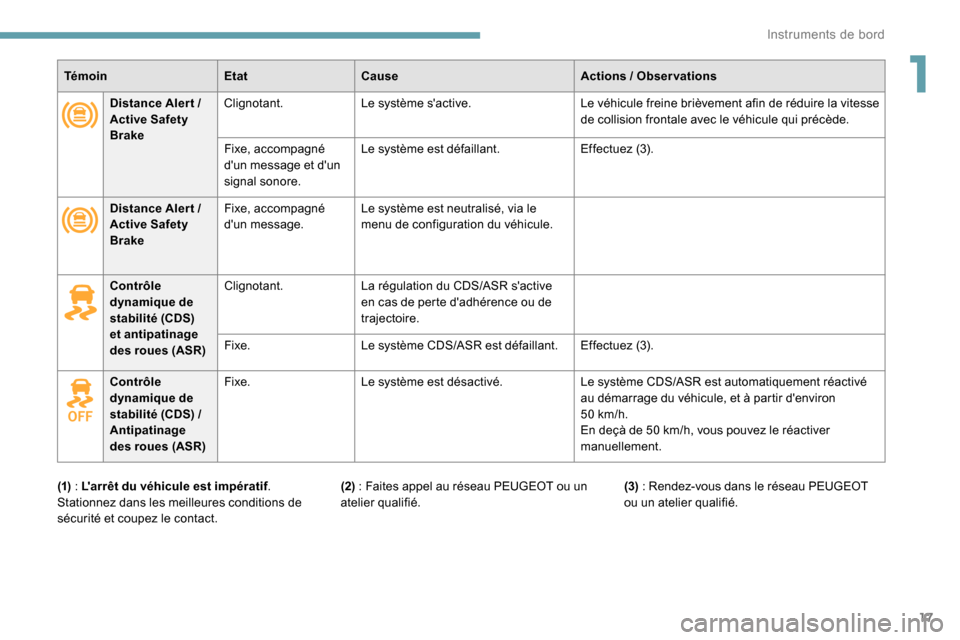

TémoinEtatCause Actions / Observations
Distance Aler t /
Active Safety
Brake Clignotant.
Le système s'active. Le véhicule freine brièvement afin de réduire la vitesse
de collision frontale avec le véhicule qui précède.
Fixe, accompagné
d'un message et d'un
signal sonore. Le système est défaillant.
Effectuez (3).
Distance Aler t
/
Active Safety
Brake Fixe, accompagné
d'un message.
Le système est neutralisé, via le
menu de configuration du véhicule.
Contrôle
dynamique de
stabilité (CDS)
et antipatinage
des roues (ASR) Clignotant.
La régulation du CDS/ASR s'active
en cas de perte d'adhérence ou de
trajectoire.
Fixe. Le système CDS/ASR est défaillant. Effectuez (3).
Contrôle
dynamique de
stabilité
(CDS) /
Antipatinage
des roues
(ASR)Fixe.
Le système est désactivé. Le système CDS/ASR est automatiquement réactivé
au démarrage du véhicule, et à partir d'environ
50


km/h.
En deçà de 50
km/h, vous pouvez le réactiver
manuellement.
(1)


: L'arrêt du véhicule est impératif .
Stationnez dans les meilleures conditions de
sécurité et coupez le contact. (2)


: Faites appel au réseau PEUGEOT ou un
atelier qualifié. (3)


: Rendez-vous dans le réseau PEUGEOT
ou un atelier qualifié.
1
Instruments de bord

18

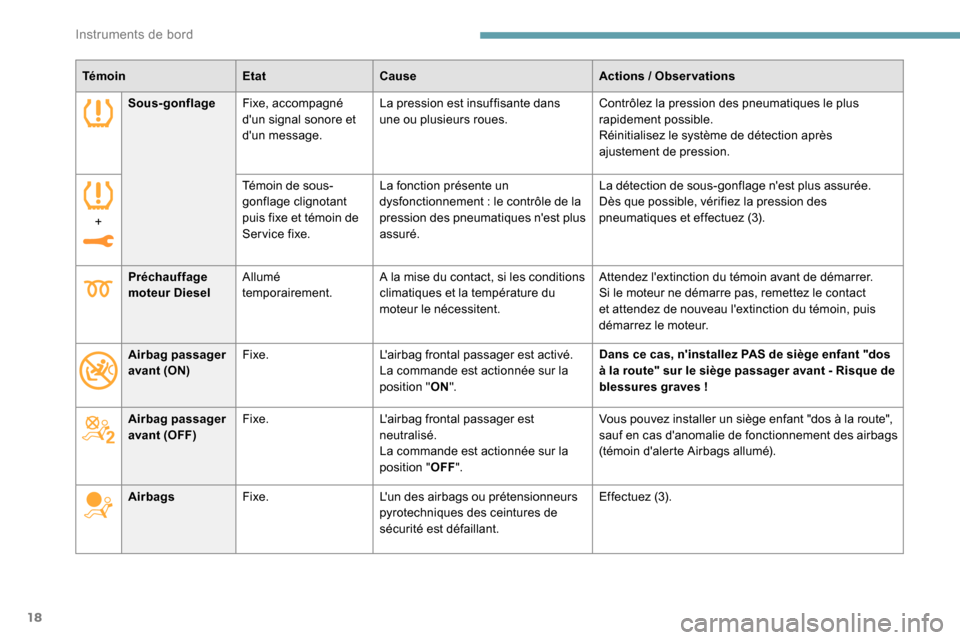

TémoinEtatCause Actions / Observations
Sous-gonflage Fixe, accompagné
d'un signal sonore et
d'un message. La pression est insuffisante dans
une ou plusieurs roues.
Contrôlez la pression des pneumatiques le plus
rapidement possible.
Réinitialisez le système de détection après
ajustement de pression.
+ Témoin de sous-
gonflage clignotant
puis fixe et témoin de
Service fixe.La fonction présente un
dysfonctionnement
: le contrôle de la
pression des pneumatiques n'est plus
assuré. La détection de sous-gonflage n'est plus assurée.
Dès que possible, vérifiez la pression des
pneumatiques et effectuez (3).
Préchauffage
moteur Diesel Allumé
temporairement. A la mise du contact, si les conditions
climatiques et la température du
moteur le nécessitent. Attendez l'extinction du témoin avant de démarrer.
Si le moteur ne démarre pas, remettez le contact
et attendez de nouveau l'extinction du témoin, puis
démarrez le moteur.
Airbag passager
avant (ON) Fixe.
L'airbag frontal passager est activé.
La commande est actionnée sur la
position "ON". Dans ce cas, n'installez PAS de siège enfant "dos
à la route" sur le siège passager avant - Risque de
blessures graves !
Airbag passager
avant (OFF) Fixe.
L'airbag frontal passager est
neutralisé.
La commande est actionnée sur la
position


"OFF ". Vous pouvez installer un siège enfant "dos à la route",
sauf en cas d'anomalie de fonctionnement des airbags
(témoin d'alerte Airbags allumé).
Airbags Fixe. L'un des airbags ou prétensionneurs
pyrotechniques des ceintures de
sécurité est défaillant. Effectuez (3).
Instruments de bord
