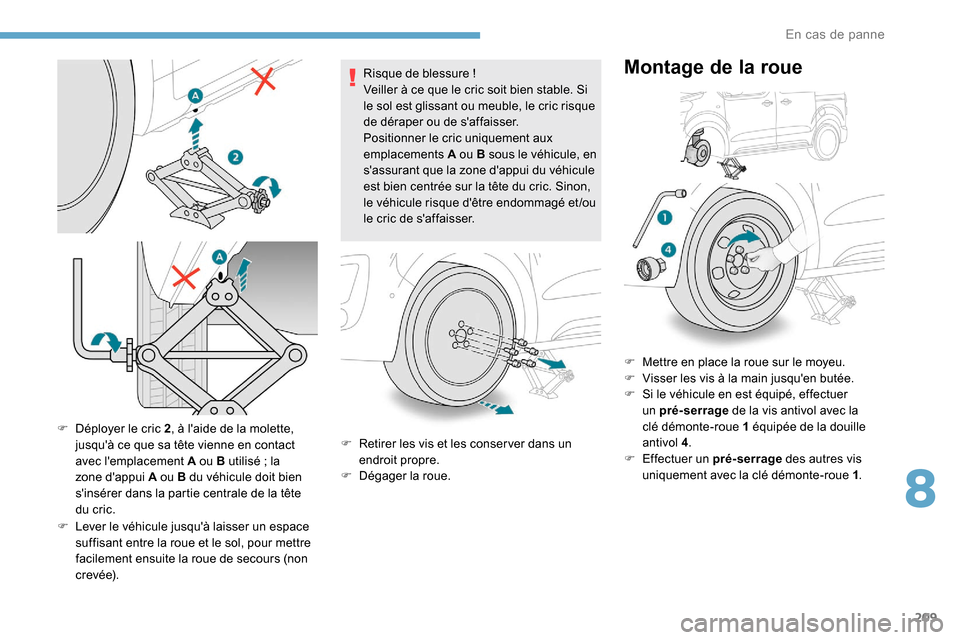

F Déployer le cric 2, à l'aide de la molette,
jusqu'à ce que sa tête vienne en contact
avec l'emplacement
A ou B utilisé ; la
zone d'appui
A ou B du véhicule doit bien
s'insérer dans la partie centrale de la tête
du cric.
F

L
ever le véhicule jusqu'à laisser un espace
suffisant entre la roue et le sol, pour mettre
facilement ensuite la roue de secours (non
c r evé e). Risque de blessure
!
Veiller à ce que le cric soit bien stable. Si
le sol est glissant ou meuble, le cric risque
de déraper ou de s'affaisser.
Positionner le cric uniquement aux
emplacements
A
ou B sous le véhicule, en
s'assurant que la zone d'appui du véhicule
est bien centrée sur la tête du cric. Sinon,
le véhicule risque d'être endommagé et/ou
le cric de s'affaisser.
F R etirer les vis et les conser ver dans un
endroit propre.
F

D
égager la roue.F

M
ettre en place la roue sur le moyeu.
F
V
isser les vis à la main jusqu'en butée.
F
S
i le véhicule en est équipé, effectuer
un pré-serrage de la vis antivol avec la
clé démonte-roue 1 équipée de la douille
antivol 4 .
F

E
ffectuer un pré-serrage des autres vis
uniquement avec la clé démonte-roue 1 .
Montage de la roue
8
En cas de panne

210

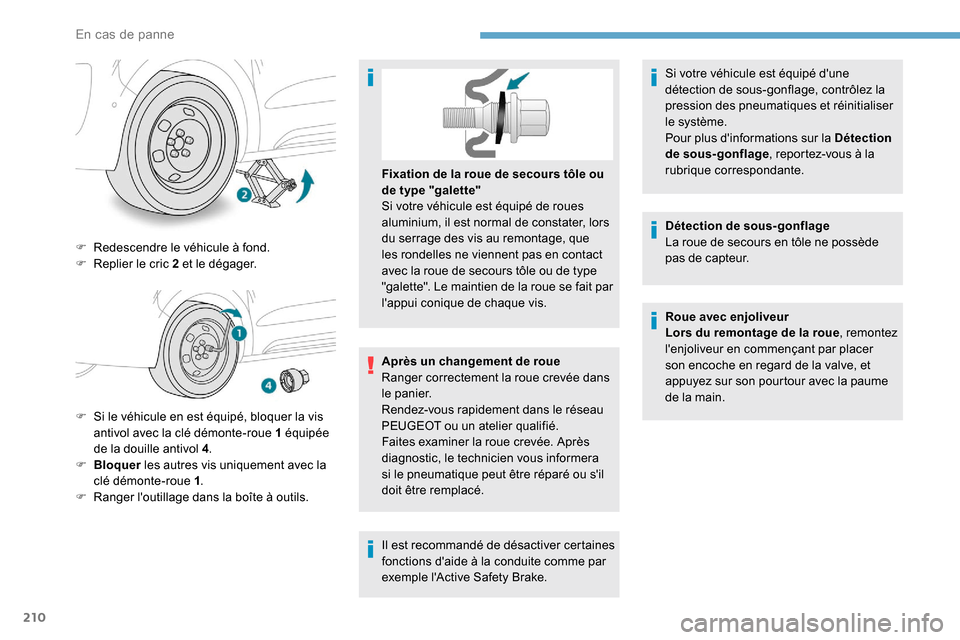

F Redescendre le véhicule à fond.
F R eplier le cric 2 et le dégager.
F

S
i le véhicule en est équipé, bloquer la vis
antivol avec la clé démonte-roue 1 équipée
de la douille antivol 4 .
F

B
loquer les autres vis uniquement avec la
clé démonte-roue 1 .
F

R
anger l'outillage dans la boîte à outils. Après un changement de roue
Ranger correctement la roue crevée dans
le panier.
Rendez-vous rapidement dans le réseau
PEUGEOT ou un atelier qualifié.
Faites examiner la roue crevée. Après
diagnostic, le technicien vous informera
si le pneumatique peut être réparé ou s'il
doit être remplacé. Fixation de la roue de secours tôle ou
de type "galette"
Si votre véhicule est équipé de roues
aluminium, il est normal de constater, lors
du serrage des vis au remontage, que
les rondelles ne viennent pas en contact
avec la roue de secours tôle ou de type
"galette". Le maintien de la roue se fait par
l'appui conique de chaque vis.
Il est recommandé de désactiver certaines
fonctions d'aide à la conduite comme par
exemple l'Active Safety Brake. Si votre véhicule est équipé d'une
détection de sous-gonflage, contrôlez la
pression des pneumatiques et réinitialiser
le système.
Pour plus d'informations sur la Détection
de sous-gonflage
, reportez-vous à la
rubrique correspondante.
Détection de sous-gonflage
La roue de secours en tôle ne possède
pas de capteur.
Roue avec enjoliveur
Lors du remontage de la roue , remontez
l'enjoliveur en commençant par placer
son encoche en regard de la valve, et
appuyez sur son pourtour avec la paume
de la main.
En cas de panne

211

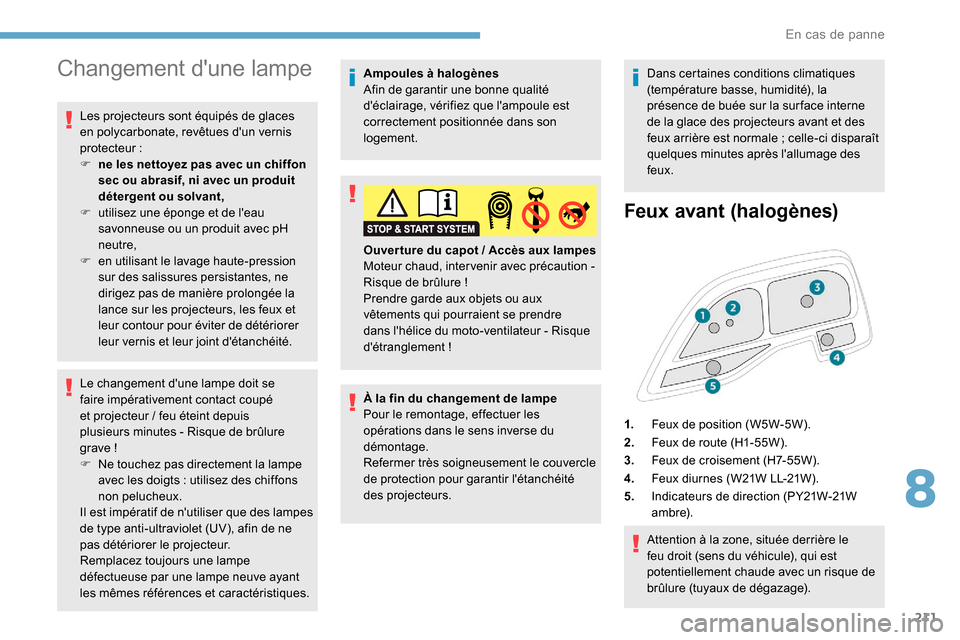

Changement d'une lampe
Les projecteurs sont équipés de glaces
en polycarbonate, revêtues d'un vernis
protecteur

:
F

n
e les nettoyez pas avec un chiffon
sec ou abrasif, ni avec un produit
détergent ou solvant,
F

u
tilisez une éponge et de l'eau
savonneuse ou un produit avec pH
neutre,
F

e
n utilisant le lavage haute-pression
sur des salissures persistantes, ne
dirigez pas de manière prolongée la
lance sur les projecteurs, les feux et
leur contour pour éviter de détériorer
leur vernis et leur joint d'étanchéité.
Le changement d'une lampe doit se
faire impérativement contact coupé
et projecteur
/ feu éteint depuis
plusieurs
minutes - Risque de brûlure
grave !
F

N
e touchez pas directement la lampe
avec les doigts
: utilisez des chiffons
non pelucheux.
Il est impératif de n'utiliser que des lampes
de type anti-ultraviolet (UV), afin de ne
pas détériorer le projecteur.
Remplacez toujours une lampe
défectueuse par une lampe neuve ayant
les mêmes références et caractéristiques. Ampoules à halogènes
Afin de garantir une bonne qualité
d'éclairage, vérifiez que l'ampoule est
correctement positionnée dans son
logement.
À la fin du changement de lampe
Pour le remontage, effectuer les
opérations dans le sens inverse du
démontage.
Refermer très soigneusement le couvercle
de protection pour garantir l'étanchéité
des projecteurs. Ouver ture du capot
/ Accès aux lampes
Moteur chaud, inter venir avec précaution
-
Risque de brûlure
!
Prendre garde aux objets ou aux
vêtements qui pourraient se prendre
dans l'hélice du moto-ventilateur
- Risque
d'étranglement


!Dans certaines conditions climatiques
(température basse, humidité), la
présence de buée sur la sur face interne
de la glace des projecteurs avant et des
feux arrière est normale
; celle-ci disparaît
quelques
minutes après l'allumage des
feux.
Feux avant (halogènes)
Attention à la zone, située derrière le
feu droit (sens du véhicule), qui est
potentiellement chaude avec un risque de
brûlure (tuyaux de dégazage).
1.
Feux de position (W5W-5W).
2. Feux de route (H1-55W).
3. Feux de croisement (H7-55W).
4. Feux diurnes (W21W LL-21W).
5. Indicateurs de direction (PY21W-21W
ambre).
8
En cas de panne

212

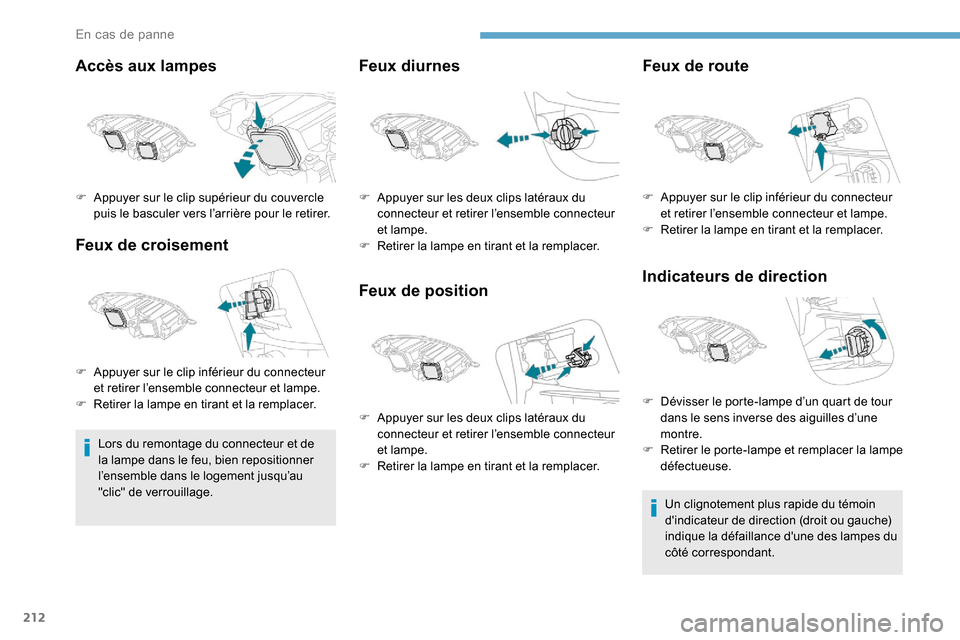

Accès aux lampes
Feux de croisement
Lors du remontage du connecteur et de
la lampe dans le feu, bien repositionner
l’ensemble dans le logement jusqu’au
"clic" de verrouillage.
Feux diurnes
Feux de positionFeux de route
Indicateurs de direction
Un clignotement plus rapide du témoin
d'indicateur de direction (droit ou gauche)
indique la défaillance d'une des lampes du
côté correspondant.
F

A

ppuyer sur le clip supérieur du couvercle
puis le basculer vers l’arrière pour le retirer.
F

A

ppuyer sur le clip inférieur du connecteur
et retirer l’ensemble connecteur et lampe.
F

R

etirer la lampe en tirant et la remplacer. F

A

ppuyer sur les deux clips latéraux du
connecteur et retirer l’ensemble connecteur
et lampe.
F

R

etirer la lampe en tirant et la remplacer.
F

A

ppuyer sur les deux clips latéraux du
connecteur et retirer l’ensemble connecteur
et lampe.
F

R

etirer la lampe en tirant et la remplacer. F

A
ppuyer sur le clip inférieur du connecteur
et retirer l’ensemble connecteur et lampe.
F

R
etirer la lampe en tirant et la remplacer.
F

D
évisser le porte-lampe d’un quart de tour
dans le sens inverse des aiguilles d’une
montre.
F

R
etirer le porte-lampe et remplacer la lampe
défectueuse.
En cas de panne

213

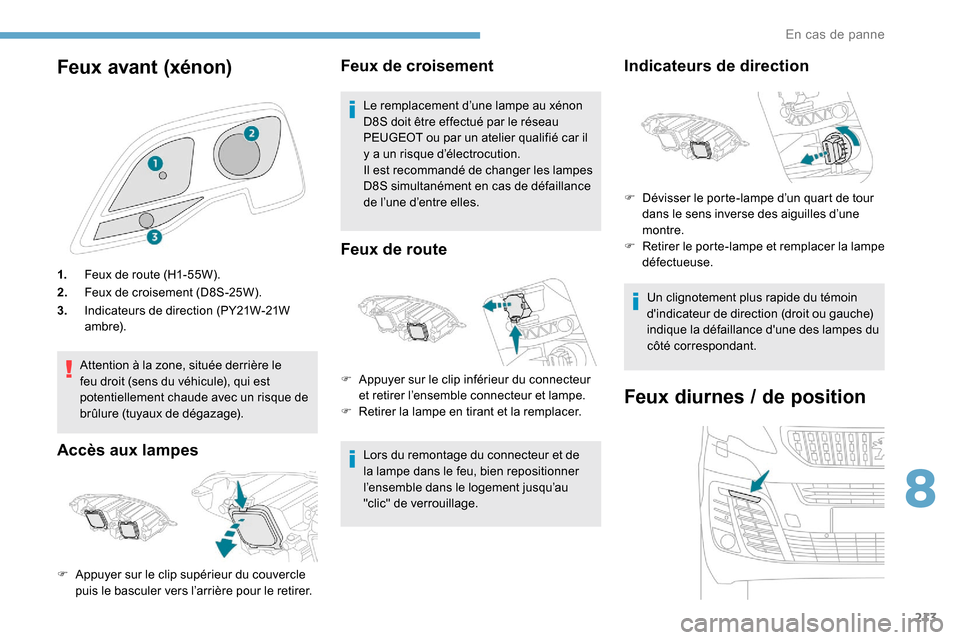

Feux avant (xénon)
1.Feux de route (H1-55W).
2. Feux de croisement (D8S-25W).
3. Indicateurs de direction (PY21W-21W
ambre).
Attention à la zone, située derrière le
feu droit (sens du véhicule), qui est
potentiellement chaude avec un risque de
brûlure (tuyaux de dégazage).
Accès aux lampes Feux de croisement
Le remplacement d’une lampe au xénon
D8S doit être effectué par le réseau
PEUGEOT ou par un atelier qualifié car il
y a un risque d’électrocution.
Il est recommandé de changer les lampes
D8S simultanément en cas de défaillance
de l’une d’entre elles.
Feux de route
Lors du remontage du connecteur et de
la lampe dans le feu, bien repositionner
l’ensemble dans le logement jusqu’au
"clic" de verrouillage.
F

A

ppuyer sur le clip supérieur du couvercle
puis le basculer vers l’arrière pour le retirer. F

A
ppuyer sur le clip inférieur du connecteur
et retirer l’ensemble connecteur et lampe.
F

R
etirer la lampe en tirant et la remplacer.
Indicateurs de direction
Un clignotement plus rapide du témoin
d'indicateur de direction (droit ou gauche)
indique la défaillance d'une des lampes du
côté correspondant.
Feux diurnes / de position
F Dévisser le porte-lampe d’un quart de tour
dans le sens inverse des aiguilles d’une
montre.
F

R
etirer le porte-lampe et remplacer la lampe
défectueuse.
8
En cas de panne

214
Pour le remplacement de ces lampes, consulter
le réseau PEUGEOT ou un atelier qualifié.
Le réseau PEUGEOT propose un
kit de remplacement pour les diodes
électroluminescentes-LEDs.

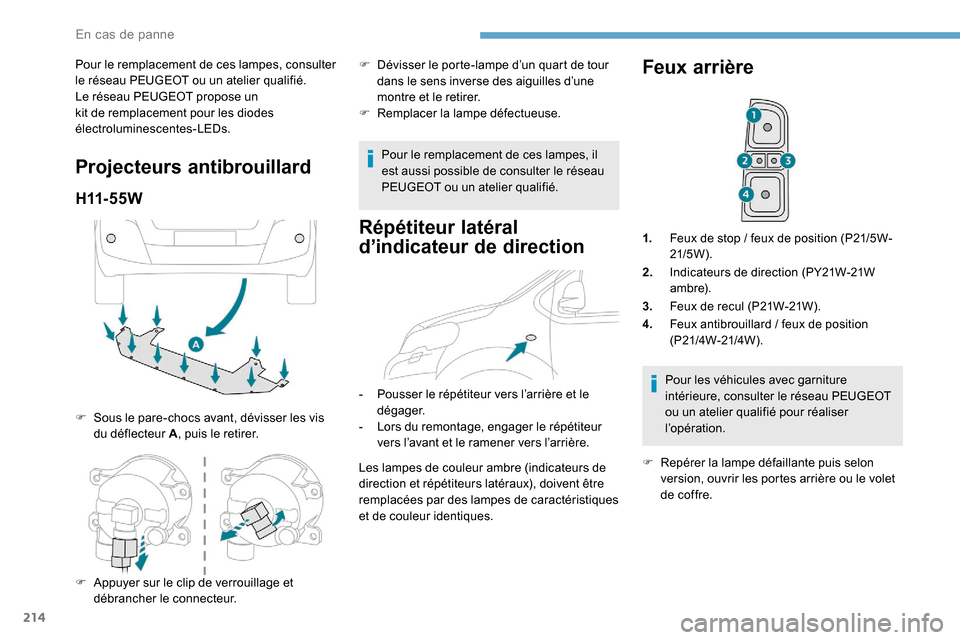

Projecteurs antibrouillard
H11- 5 5 W
F Sous le pare-chocs avant, dévisser les vis du déflecteur A , puis le retirer. F

D
évisser le porte-lampe d’un quart de tour
dans le sens inverse des aiguilles d’une
montre et le retirer.
F
R
emplacer la lampe défectueuse.
Pour le remplacement de ces lampes, il
est aussi possible de consulter le réseau
PEUGEOT ou un atelier qualifié.
Répétiteur latéral
d’indicateur de direction
- Pousser le répétiteur vers l’arrière et le dégager.
-

L
ors du remontage, engager le répétiteur
vers l’avant et le ramener vers l’arrière.
Les lampes de couleur ambre (indicateurs de
direction et répétiteurs latéraux), doivent être
remplacées par des lampes de caractéristiques
et de couleur identiques.
Feux arrière
1. Feux de stop / feux de position (P21/5W-
21/5W ).
2. Indicateurs de direction (PY21W-21W
ambre).
3. Feux de recul (P21W-21W).
4. Feux antibrouillard
/ feux de position
(P21/4W-21/4W ).
Pour les véhicules avec garniture
intérieure, consulter le réseau PEUGEOT
ou un atelier qualifié pour réaliser
l’opération.
F

R
epérer la lampe défaillante puis selon
version, ouvrir les portes arrière ou le volet
de coffre.
F

A

ppuyer sur le clip de verrouillage et
débrancher le connecteur.
En cas de panne

215

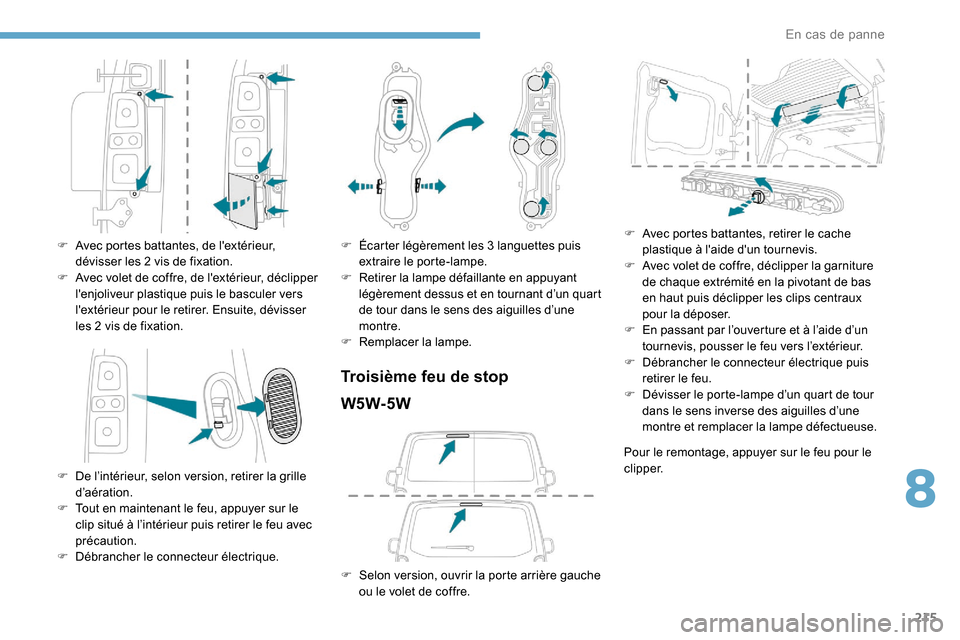

F Avec portes battantes, de l'extérieur, dévisser les 2 vis de fixation.
F

A
vec volet de coffre, de l'extérieur, déclipper
l'enjoliveur plastique puis le basculer vers
l'extérieur pour le retirer. Ensuite, dévisser
les 2
vis de fixation.
F

D
e l’intérieur, selon version, retirer la grille
d’aération.
F

T
out en maintenant le feu, appuyer sur le
clip situé à l’intérieur puis retirer le feu avec
précaution.
F

D
ébrancher le connecteur électrique. F
É carter légèrement les 3 languettes puis
extraire le porte-lampe.
F

R
etirer la lampe défaillante en appuyant
légèrement dessus et en tournant d’un quart
de tour dans le sens des aiguilles d’une
montre.
F

R
emplacer la lampe.
Troisième feu de stopW5W-5W
F Selon version, ouvrir la porte arrière gauche ou le volet de coffre. F

A
vec portes battantes, retirer le cache
plastique à l'aide d'un tournevis.
F
A
vec volet de coffre, déclipper la garniture
de chaque extrémité en la pivotant de bas
en haut puis déclipper les clips centraux
pour la déposer.
F
E
n passant par l’ouverture et à l’aide d’un
tournevis, pousser le feu vers l’extérieur.
F
D
ébrancher le connecteur électrique puis
retirer le feu.
F
D
évisser le porte-lampe d’un quart de tour
dans le sens inverse des aiguilles d’une
montre et remplacer la lampe défectueuse.
Pour le remontage, appuyer sur le feu pour le
c l i p p e r.
8
En cas de panne

216

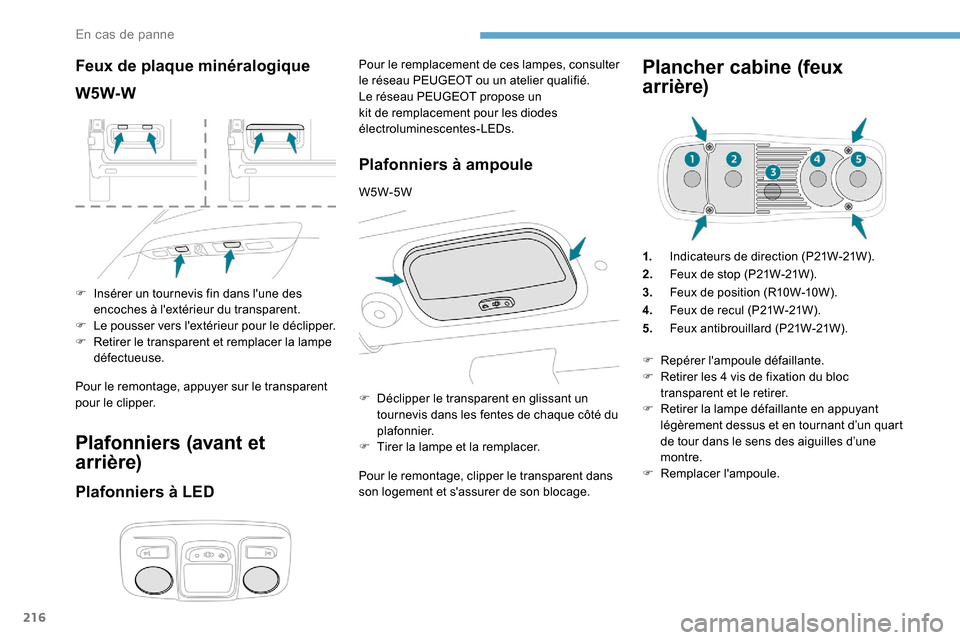

Feux de plaque minéralogique
W5W-W
F Insérer un tournevis fin dans l'une des encoches à l'extérieur du transparent.
F

L
e pousser vers l'extérieur pour le déclipper.
F

R
etirer le transparent et remplacer la lampe
défectueuse.
Pour le remontage, appuyer sur le transparent
pour le clipper.
Plafonniers (avant et
arrière)
Plafonniers à LED
Pour le remplacement de ces lampes, consulter
le réseau PEUGEOT ou un atelier qualifié.
Le réseau PEUGEOT propose un
kit de remplacement pour les diodes
électroluminescentes-LEDs.
Plafonniers à ampoule
W5W-5W
Pour le remontage, clipper le transparent dans
son logement et s'assurer de son blocage.
Plancher cabine (feux
arrière)
1. Indicateurs de direction (P21W-21W).
2. Feux de stop (P21W-21W).
3. Feux de position (R10W-10W).
4. Feux de recul (P21W-21W).
5. Feux antibrouillard (P21W-21W).
F

D

éclipper le transparent en glissant un
tournevis dans les fentes de chaque côté du
plafonnier.
F

T

irer la lampe et la remplacer. F

R
epérer l'ampoule défaillante.
F

R
etirer les 4 vis de fixation du bloc
transparent et le retirer.
F

R
etirer la lampe défaillante en appuyant
légèrement dessus et en tournant d’un quart
de tour dans le sens des aiguilles d’une
montre.
F

R
emplacer l'ampoule.
En cas de panne

217

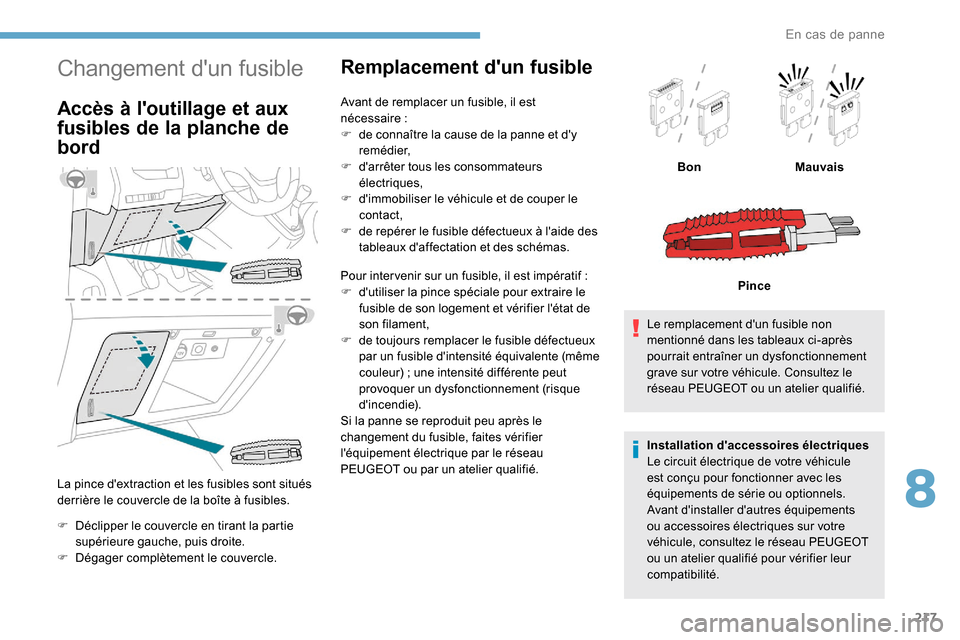

Changement d'un fusible
Accès à l'outillage et aux
fusibles de la planche de
bord
La pince d'extraction et les fusibles sont situés
derrière le couvercle de la boîte à fusibles.
F
D
éclipper le couvercle en tirant la partie
supérieure gauche, puis droite.
F

D
égager complètement le couvercle.
Remplacement d'un fusible
Avant de remplacer un fusible, il est
nécessaire :
F

d
e connaître la cause de la panne et d'y
remédier,
F

d
'arrêter tous les consommateurs
électriques,
F

d
'immobiliser le véhicule et de couper le
contact,
F

de
repérer le fusible défectueux à l'aide des
tableaux d'affectation et des schémas.
Pour inter venir sur un fusible, il est impératif
:
F

d
'utiliser la pince spéciale pour extraire le
fusible de son logement et vérifier l'état de
son filament,
F

de
toujours remplacer le fusible défectueux
par un fusible d'intensité équivalente (même
couleur)
; une intensité différente peut
provoquer un dysfonctionnement (risque
d'incendie).
Si la panne se reproduit peu après le
changement du fusible, faites vérifier
l'équipement électrique par le réseau
PEUGEOT ou par un atelier qualifié. Le remplacement d'un fusible non
mentionné dans les tableaux ci-après
pourrait entraîner un dysfonctionnement
grave sur votre véhicule. Consultez le
réseau PEUGEOT ou un atelier qualifié.
Installation d'accessoires électriques
Le circuit électrique de votre véhicule
est conçu pour fonctionner avec les
équipements de série ou optionnels.
Avant d'installer d'autres équipements
ou accessoires électriques sur votre
véhicule, consultez le réseau PEUGEOT
ou un atelier qualifié pour vérifier leur
compatibilité.Bon
Mauvais
Pince
8
En cas de panne

218
PEUGEOT décline toute responsabilité
pour les frais occasionnés par la
remise en état de votre véhicule ou
les dysfonctionnements résultant de
l'installation d'accessoires auxiliaires non
fournis, non recommandés par PEUGEOT
et non installés selon ses prescriptions,
en particulier lorsque la consommation de
l'ensemble des appareils supplémentaires
branchés dépasse 10 milliampères.
Pour plus d'informations sur l'installation
d'un attelage ou d'un équipement de type
TA XI, consultez le réseau PEUGEOT.

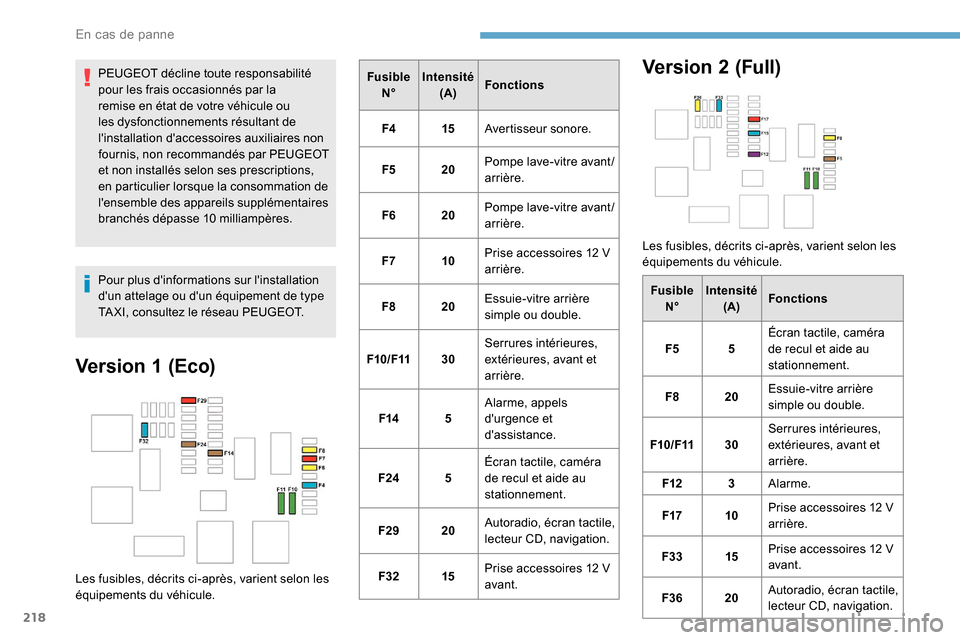

Version 1 (Eco)
Les fusibles, décrits ci-après, varient selon les
équipements du véhicule.Fusible
N° Intensité
(A) Fonctions
F4 15Avertisseur sonore.
F5 20Pompe lave-vitre avant/
arrière.
F6 20Pompe lave-vitre avant/
arrière.
F7 10Prise accessoires 12 V
arrière.
F8 20Essuie-vitre arrière
simple ou double.
F10/F11 30Serrures intérieures,
extérieures, avant et
arrière.
F14 5Alarme, appels
d'urgence et
d'assistance.
F24 5Écran tactile, caméra
de recul et aide au
stationnement.
F29 20Autoradio, écran tactile,
lecteur CD, navigation.
F32 15Prise accessoires 12 V
avant.
Version 2 (Full)
Les fusibles, décrits ci-après, varient selon les
équipements du véhicule.
Fusible N° Intensité
(A) Fonctions
F5 5Écran tactile, caméra
de recul et aide au
stationnement.
F8 20Essuie-vitre arrière
simple ou double.
F10/F11 30Serrures intérieures,
extérieures, avant et
arrière.
F12 3Alarme.
F17 10Prise accessoires 12
V
arrière.
F33 15Prise accessoires 12
V
avant.
F36 20Autoradio, écran tactile,
lecteur CD, navigation.
En cas de panne
