239
Bei einer Panne

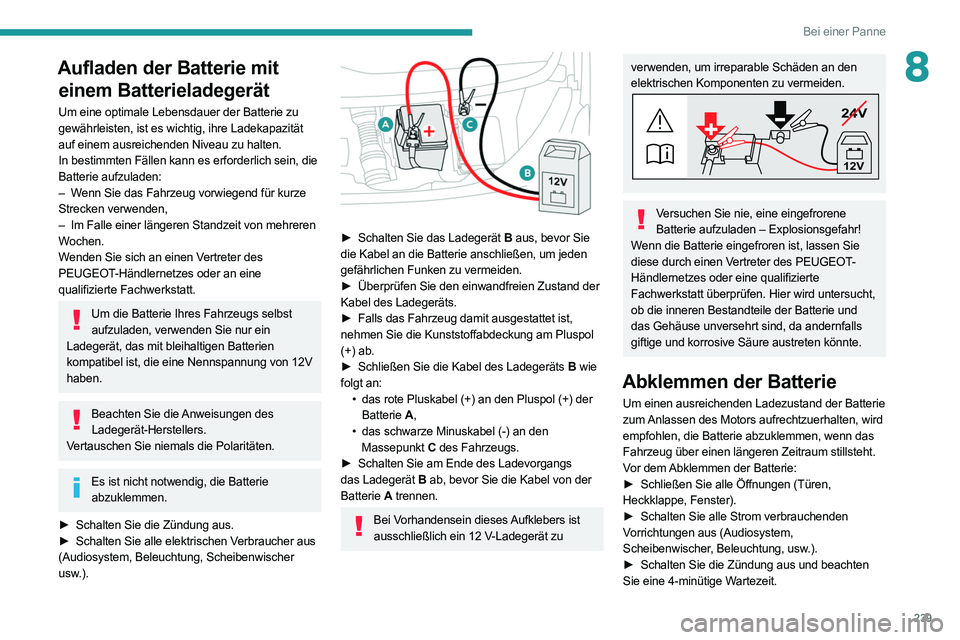

8Aufladen der Batterie mit einem Batterieladegerät
Um eine optimale Lebensdauer der Batterie zu
gewährleisten, ist es wichtig, ihre Ladekapazität
auf einem ausreichenden Niveau zu halten.
In bestimmten Fällen kann es erforderlich sein, die
Batterie aufzuladen:
–
W
enn Sie das Fahrzeug vorwiegend für kurze
Strecken verwenden,
–
Im Falle einer längeren Standzeit von mehreren
Wochen.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Um die Batterie Ihres Fahrzeugs selbst aufzuladen, verwenden Sie nur ein
Ladegerät, das mit bleihaltigen Batterien
kompatibel ist, die eine Nennspannung von 12V
haben.
Beachten Sie die Anweisungen des Ladegerät-Herstellers.
Vertauschen Sie niemals die Polaritäten.
Es ist nicht notwendig, die Batterie abzuklemmen.
â–º
Schalten Sie die Zündung aus.
â–º
Schalten Sie alle elektrischen V
erbraucher aus
(Audiosystem, Beleuchtung, Scheibenwischer
usw.).
► Schalten Sie das Ladegerät B aus, bevor Sie
die Kabel an die Batterie anschließen, um jeden
gefährlichen Funken zu vermeiden.
â–º
Überprüfen Sie den einwandfreien Zustand der
Kabel des Ladegeräts.
â–º
Falls das Fahrzeug damit ausgestattet ist,
nehmen Sie die Kunststoffabdeckung am Pluspol
(+) ab.
â–º
Schließen Sie die Kabel des Ladegeräts
B wie
folgt an: •
das rote Pluskabel (+) an den Pluspol (+) der
Batterie A,
•
das schwarze Minuskabel (-) an den
Massepunkt C des Fahrzeugs.
â–º
Schalten Sie am Ende des Ladevorgangs
das Ladegerät B ab, bevor Sie die Kabel von der
Batterie A trennen.
Bei Vorhandensein dieses Aufklebers ist
ausschließlich ein 12 V-Ladegerät zu
verwenden, um irreparable Schäden an den
elektrischen Komponenten zu vermeiden.
24V
12V
Versuchen Sie nie, eine eingefrorene Batterie aufzuladen – Explosionsgefahr!
Wenn die Batterie eingefroren ist, lassen Sie
diese durch einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifizierte
Fachwerkstatt überprüfen. Hier wird untersucht,
ob die inneren Bestandteile der Batterie und
das Gehäuse unversehrt sind, da andernfalls
giftige und korrosive Säure austreten könnte.
Abklemmen der Batterie
Um einen ausreichenden Ladezustand der Batterie
zum Anlassen des Motors aufrechtzuerhalten, wird
empfohlen, die Batterie abzuklemmen, wenn das
Fahrzeug über einen längeren Zeitraum stillsteht.
Vor dem Abklemmen der Batterie:
â–º
Schließen Sie alle Öffnungen (Türen,
Heckklappe, Fenster).
â–º
Schalten Sie alle Strom verbrauchenden
Vorrichtungen aus (Audiosystem,
Scheibenwischer, Beleuchtung, usw.).
â–º
Schalten Sie die Zündung aus und beachten
Sie eine 4-minütige Wartezeit.
Page 242 of 324

240
Bei einer Panne

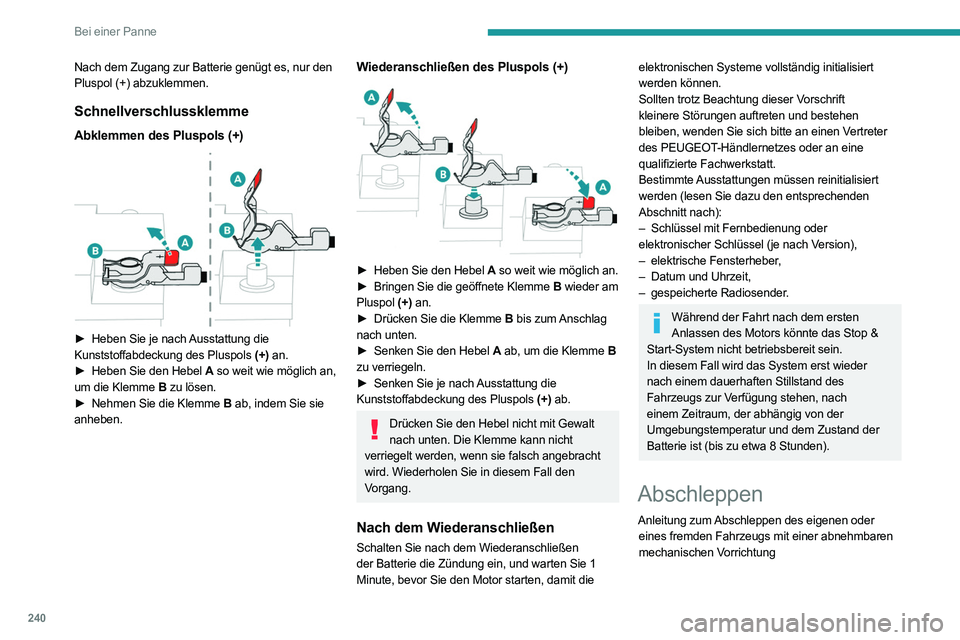

Nach dem Zugang zur Batterie genügt es, nur den
Pluspol (+) abzuklemmen.
Schnellverschlussklemme
Abklemmen des Pluspols (+)
â–º Heben Sie je nach Ausstattung die
Kunststoffabdeckung des Pluspols (+) an.
â–º
Heben Sie den Hebel
A so weit wie möglich an,
um die Klemme B zu lösen.
â–º
Nehmen Sie die Klemme
B ab, indem Sie sie
anheben.
Wiederanschließen des Pluspols (+)
► Heben Sie den Hebel A so weit wie möglich an.
► Bringen Sie die geöffnete Klemme B wieder am
Pluspol (+) an.
â–º
Drücken Sie die Klemme
B bis zum Anschlag
nach unten.
â–º
Senken Sie den Hebel
A ab, um die Klemme B
zu verriegeln.
â–º
Senken Sie je nach
Ausstattung die
Kunststoffabdeckung des Pluspols (+) ab.
Drücken Sie den Hebel nicht mit Gewalt nach unten. Die Klemme kann nicht
verriegelt werden, wenn sie falsch angebracht
wird. Wiederholen Sie in diesem Fall den
Vorgang.
Nach dem Wiederanschließen
Schalten Sie nach dem Wiederanschließen
der Batterie die Zündung ein, und warten Sie 1
Minute, bevor Sie den Motor starten, damit die
elektronischen Systeme vollständig initialisiert
werden können.
Sollten trotz Beachtung dieser Vorschrift
kleinere Störungen auftreten und bestehen
bleiben, wenden Sie sich bitte an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Bestimmte Ausstattungen müssen reinitialisiert
werden (lesen Sie dazu den entsprechenden
Abschnitt nach):
–
Schlüssel mit Fernbedienung oder
elektronischer Schlüssel (je nach Version),
–
elektrische Fensterheber
,
–
Datum und Uhrzeit,
–
gespeicherte Radiosender
.
Während der Fahrt nach dem ersten Anlassen des Motors könnte das Stop &
Start-System nicht betriebsbereit sein.
In diesem Fall wird das System erst wieder
nach einem dauerhaften Stillstand des
Fahrzeugs zur Verfügung stehen, nach
einem Zeitraum, der abhängig von der
Umgebungstemperatur und dem Zustand der
Batterie ist (bis zu etwa 8 Stunden).
Abschleppen
Anleitung zum Abschleppen des eigenen oder eines fremden Fahrzeugs mit einer abnehmbaren
mechanischen Vorrichtung
Allgemeine HinweiseBitte beachten Sie die geltende
Gesetzgebung des Landes, in dem Sie fahren.
Vergewissern Sie sich, dass das Gewicht
des Zugfahrzeugs größer als das des
abgeschleppten Fahrzeugs ist.
Der Fahrer muss am Steuer des
abgeschleppten Fahrzeugs bleiben und einen
gültigen Führerschein haben.
Benutzen Sie beim Abschleppen auf
vier Rädern immer eine homologierte
Abschleppstange. Die Verwendung von
Abschleppseilen oder -gurten ist nicht zulässig.
Das Anfahren des Abschleppfahrzeugs muss
schrittweise erfolgen.
Wenn das Fahrzeug bei abgeschaltetem Motor
abgeschleppt wird, besteht keine Lenk- und
Bremsunterstützung.
Page 243 of 324

241
Bei einer Panne
8Allgemeine HinweiseBitte beachten Sie die geltende
Gesetzgebung des Landes, in dem Sie fahren.
Vergewissern Sie sich, dass das Gewicht
des Zugfahrzeugs größer als das des
abgeschleppten Fahrzeugs ist.
Der Fahrer muss am Steuer des
abgeschleppten Fahrzeugs bleiben und einen
gültigen Führerschein haben.
Benutzen Sie beim Abschleppen auf
vier Rädern immer eine homologierte
Abschleppstange. Die Verwendung von
Abschleppseilen oder -gurten ist nicht zulässig.
Das Anfahren des Abschleppfahrzeugs muss
schrittweise erfolgen.
Wenn das Fahrzeug bei abgeschaltetem Motor
abgeschleppt wird, besteht keine Lenk- und
Bremsunterstützung.In folgenden Situationen müssen Sie einen Abschleppfachbetrieb
hinzuziehen:
–
Fahrzeugpanne auf einer
Autobahn oder
Schnellstraße,
–
das Getriebe kann nicht in die
Leerlaufstellung gebracht, das Lenkrad nicht
entriegelt oder die Feststellbremse nicht gelöst
werden,
–
es ist nicht möglich, ein Fahrzeug mit
Automatikgetriebe abzuschleppen, laufender
Motor,
–
Abschleppen auf nur zwei Rädern,
–
Fahrzeug mit V
ierradantrieb,
–
keine
homologierte Abschleppstange
vorhanden.Vor dem Abschleppen muss das Fahrzeug unbedingt in den Freilaufmodus gebracht
werden.
Weitere Informationen zum Freilaufmodus
finden Sie im entsprechenden Abschnitt.
Elektromotor Ein Elektrofahrzeug darf keinesfalls zum
Abschleppen eines anderen Fahrzeugs
verwendet werden
Es kann jedoch benutzt werden, um kurzfristig
ein festgefahrenes Fahrzeug freizuziehen.
Bringen Sie beim Schaltgetriebe den Schalthebel in den Leerlauf.
Stellen Sie beim Automatikgetriebe das
Gangwahlrad auf Position N .
Wird dieser Hinweis nicht beachtet, kann dies
zur Beschädigung verschiedener Bremsteile
und zum Versagen des Bremsassistenten beim
nächsten Starten des Motors führen.
Abschleppbedingungen
Fahrzeugtyp
(Motor/Getriebe) Vorderräder auf dem
Boden Hinterräder auf dem
Boden Flachbett
4 Räder auf dem Boden
mit Abschleppstange
Verbrennungsmotor/Schaltgetriebe
Verbrennungsmotor/
Automatikgetriebe
Page 244 of 324

242
Bei einer Panne

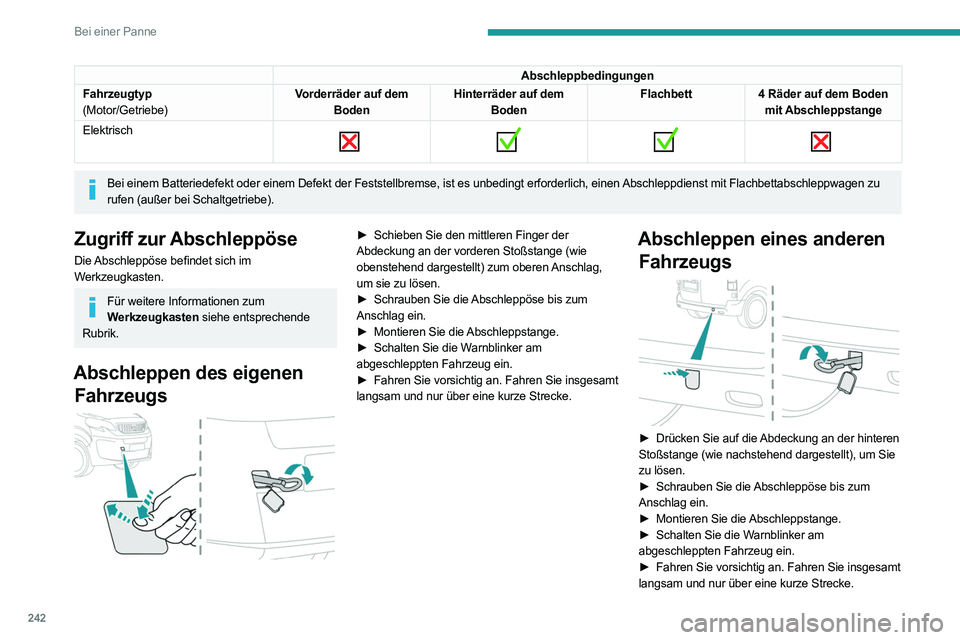

Abschleppbedingungen
Fahrzeugtyp
(Motor/Getriebe) Vorderräder auf dem
Boden Hinterräder auf dem
Boden Flachbett
4 Räder auf dem Boden
mit Abschleppstange
Elektrisch
Bei einem Batteriedefekt oder einem Defekt der Feststellbremse, ist es u\
nbedingt erforderlich, einen Abschleppdienst mit Flachbettabschleppwagen zu
rufen (außer bei Schaltgetriebe).
Zugriff zur Abschleppöse
Die Abschleppöse befindet sich im
Werkzeugkasten.
Für weitere Informationen zum Werkzeugkasten siehe entsprechende
Rubrik.
Abschleppen des eigenen Fahrzeugs
â–º Schieben Sie den mittleren Finger der
Abdeckung an der vorderen Stoßstange (wie
obenstehend dargestellt) zum oberen Anschlag,
um sie zu lösen.
â–º
Schrauben Sie die
Abschleppöse bis zum
Anschlag ein.
â–º
Montieren Sie die
Abschleppstange.
â–º
Schalten Sie die W
arnblinker am
abgeschleppten Fahrzeug ein.
â–º
Fahren Sie vorsichtig an. Fahren Sie insgesamt
langsam und nur über eine kurze Strecke.Abschleppen eines anderen Fahrzeugs
► Drücken Sie auf die Abdeckung an der hinteren
Stoßstange (wie nachstehend dargestellt), um Sie
zu lösen.
â–º
Schrauben Sie die
Abschleppöse bis zum
Anschlag ein.
â–º
Montieren Sie die
Abschleppstange.
â–º
Schalten Sie die W
arnblinker am
abgeschleppten Fahrzeug ein.
â–º
Fahren Sie vorsichtig an. Fahren Sie insgesamt
langsam und nur über eine kurze Strecke.
Page 245 of 324

243
Technische Daten

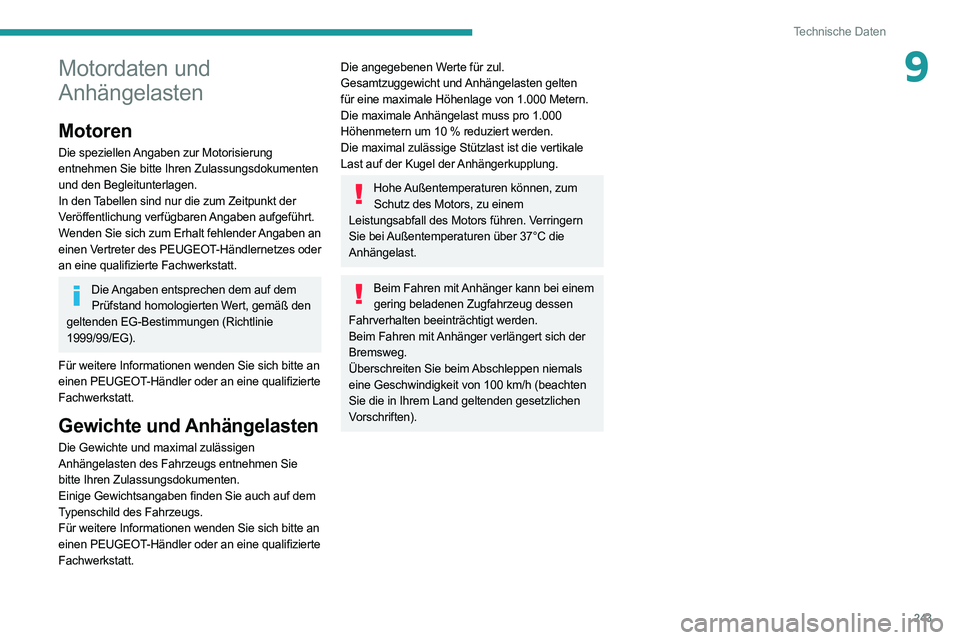

9Motordaten und
Anhängelasten
Motoren
Die speziellen Angaben zur Motorisierung
entnehmen Sie bitte Ihren Zulassungsdokumenten
und den Begleitunterlagen.
In den Tabellen sind nur die zum Zeitpunkt der
Veröffentlichung verfügbaren Angaben aufgeführt.
Wenden Sie sich zum Erhalt fehlender Angaben an
einen Vertreter des PEUGEOT-Händlernetzes oder
an eine qualifizierte Fachwerkstatt.
Die Angaben entsprechen dem auf dem Prüfstand homologierten Wert, gemäß den
geltenden EG-Bestimmungen (Richtlinie
1999/99/EG).
Für weitere Informationen wenden Sie sich bitte an
einen PEUGEOT-Händler oder an eine qualifizierte
Fachwerkstatt.
Gewichte und Anhängelasten
Die Gewichte und maximal zulässigen
Anhängelasten des Fahrzeugs entnehmen Sie
bitte Ihren Zulassungsdokumenten.
Einige Gewichtsangaben finden Sie auch auf dem
Typenschild des Fahrzeugs.
Für weitere Informationen wenden Sie sich bitte an
einen PEUGEOT-Händler oder an eine qualifizierte
Fachwerkstatt.
Die angegebenen Werte für zul.
Gesamtzuggewicht und Anhängelasten gelten
für eine maximale Höhenlage von 1.000 Metern.
Die maximale Anhängelast muss pro 1.000
Höhenmetern um 10 % reduziert werden.
Die maximal zulässige Stützlast ist die vertikale
Last auf der Kugel der Anhängerkupplung.
Hohe Außentemperaturen können, zum Schutz des Motors, zu einem
Leistungsabfall des Motors führen. Verringern
Sie bei Außentemperaturen über 37°C die
Anhängelast.
Beim Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen
Fahrverhalten beeinträchtigt werden.
Beim Fahren mit Anhänger verlängert sich der
Bremsweg.
Überschreiten Sie beim Abschleppen niemals
eine Geschwindigkeit von 100
km/h (beachten
Sie die in Ihrem Land geltenden gesetzlichen
Vorschriften).
Page 246 of 324

244
Technische Daten

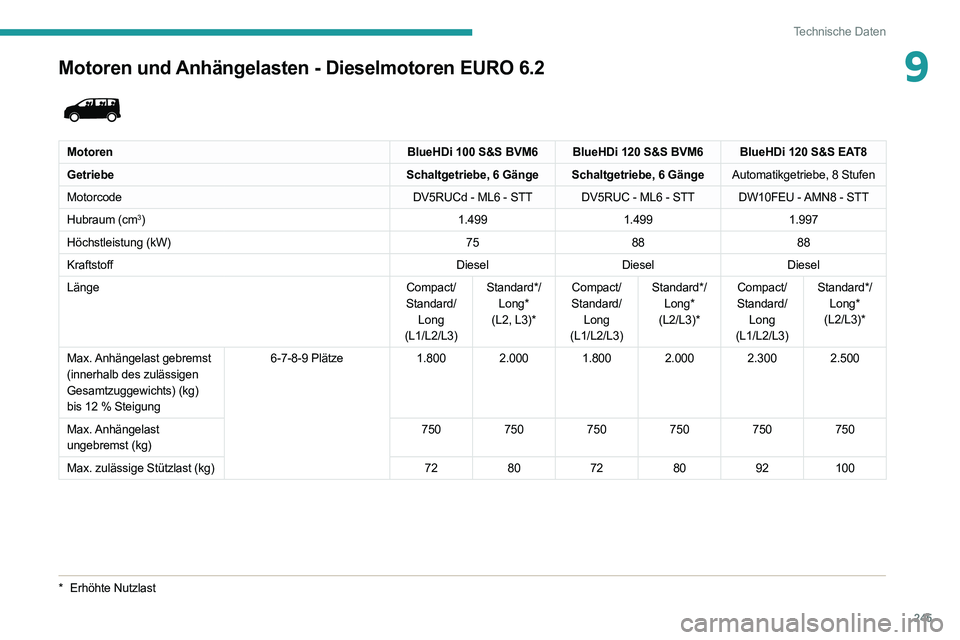

Motoren und Anhängelasten - Dieselmotoren EURO 6.2
MotorenBlueHDi 100 S&S BVM6 BlueHDi 120 S&S BVM6 BlueHDi 120 S&S EAT8
Getriebe Schaltgetriebe, 6 Gänge Schaltgetriebe, 6 GängeAutomatikgetriebe, 8 Stufen
Motorcode DV5RUCd - ML6 - STT DV5RUC - ML6 - STT DW10FEU - AMN8 - STT
Hubraum (cm
3) 1.4991.4991.997
Höchstleistung (kW) 758888
Kraftstoff DieselDieselDiesel
Länge Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L2, L3)* Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L2/L3)* Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L2/L3)*
Max. Anhängelast gebremst
(innerhalb des zulässigen
Gesamtzuggewichts) (kg)
bis 12 % Steigung 6-7-8-9 Plätze
1.800 2.000 1.800 2.000 2.300 2.500
Max. Anhängelast
ungebremst (kg) 750
750750750750750
Max. zulässige Stützlast (kg) 7280728092100
* Erhöhte Nutzlast

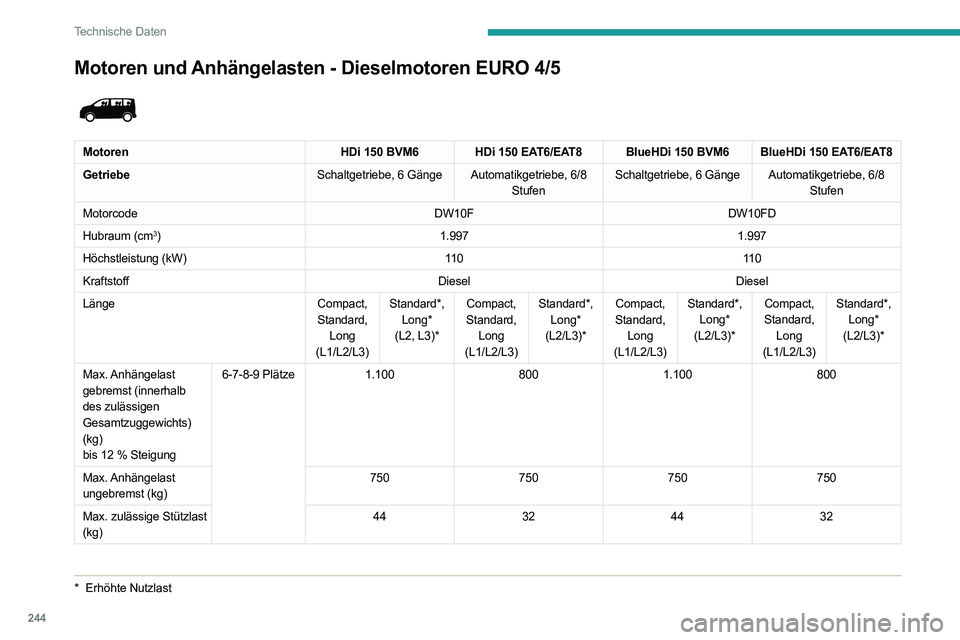

Motoren und Anhängelasten - Dieselmotoren EURO 4/5
* Erhöhte Nutzlast
Motoren HDi 150 BVM6 HDi 150 EAT6/EAT8 BlueHDi 150 BVM6 BlueHDi 150 EAT6/EAT8
Getriebe Schaltgetriebe, 6 Gänge Automatikgetriebe, 6/8
StufenSchaltgetriebe, 6 Gänge Automatikgetriebe, 6/8
Stufen
Motorcode DW10FDW10FD
Hubraum (cm
3) 1.997 1.997
Höchstleistung (kW) 11 011 0
Kraftstoff DieselDiesel
Länge Compact,
Standard, Long
(L1/L2/L3) Standard*,
Long*
(L2, L3)* Compact,
Standard, Long
(L1/L2/L3) Standard*,
Long*
(L2/L3)* Compact,
Standard, Long
(L1/L2/L3) Standard*,
Long*
(L2/L3)* Compact,
Standard, Long
(L1/L2/L3) Standard*,
Long*
(L2/L3)*
Max. Anhängelast
gebremst (innerhalb
des zulässigen
Gesamtzuggewichts)
(kg)
bis 12
% Steigung 6-7-8-9 Plätze
1.100 8001.100 800
Max. Anhängelast
ungebremst (kg) 750
750750750
Max. zulässige Stützlast
(kg) 44
324432
Page 247 of 324

245
Technische Daten
9Motoren und Anhängelasten - Dieselmotoren EURO 6.2
MotorenBlueHDi 100 S&S BVM6 BlueHDi 120 S&S BVM6 BlueHDi 120 S&S EAT8
Getriebe Schaltgetriebe, 6 Gänge Schaltgetriebe, 6 GängeAutomatikgetriebe, 8 Stufen
Motorcode DV5RUCd - ML6 - STT DV5RUC - ML6 - STT DW10FEU - AMN8 - STT
Hubraum (cm
3) 1.4991.4991.997
Höchstleistung (kW) 758888
Kraftstoff DieselDieselDiesel
Länge Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L2, L3)* Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L2/L3)* Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L2/L3)*
Max. Anhängelast gebremst
(innerhalb des zulässigen
Gesamtzuggewichts) (kg)
bis 12
% Steigung 6-7-8-9 Plätze
1.800 2.000 1.800 2.000 2.300 2.500
Max. Anhängelast
ungebremst (kg) 750
750750750750750
Max. zulässige Stützlast (kg) 7280728092100
* Erhöhte Nutzlast
Page 248 of 324

246
Technische Daten
Motoren und Anhängelasten - Dieselmotoren EURO 6.3
MotorenBlueHDi 100 S&S BVM6 BlueHDi 120 S&S BVM6 BlueHDi 140 S&S BVM6
Getriebe Schaltgetriebe, 6 Gänge Schaltgetriebe, 6 GängeSchaltgetriebe, 6 Gänge
Motorcode DV5RUCd - ML6 - STT DV5RUC - ML6 - STT DW10FDDU - ML6 - STT
Hubraum (cm
3) 1.4991.4991.997
Höchstleistung (kW) 7588103
Kraftstoff DieselDieselDiesel
Länge Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L2, L3)* Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L2/L3)* Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L2/L3)*
Max. Anhängelast gebremst
(innerhalb des zulässigen
Gesamtzuggewichts) (kg)
bis 12 % Steigung 6-7-8-9 Plätze
1.4001.4001.900 1.800
Max. Anhängelast
ungebremst (kg) 750
750750750
Max. zulässige Stützlast (kg) 84848484
* Erhöhte Nutzlast

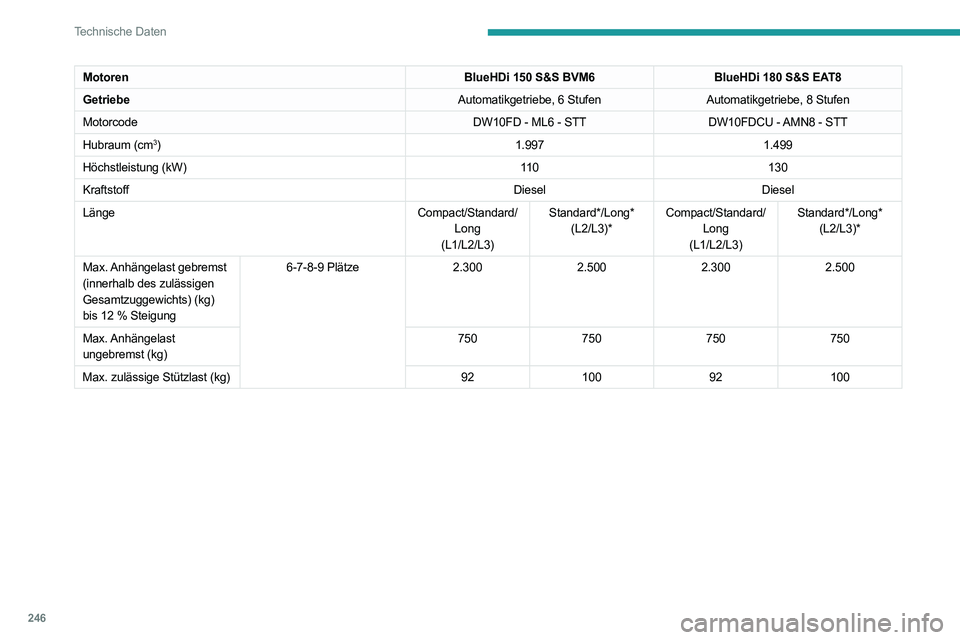

Motoren BlueHDi 150 S&S BVM6BlueHDi 180 S&S EAT8
Getriebe Automatikgetriebe, 6 StufenAutomatikgetriebe, 8 Stufen
Motorcode DW10FD - ML6 - STTDW10FDCU - AMN8 - STT
Hubraum (cm
3) 1.9971.499
Höchstleistung (kW) 11 0130
Kraftstoff DieselDiesel
Länge Compact/Standard/
Long
(L1/L2/L3) Standard*/Long*
(L2/L3)* Compact/Standard/
Long
(L1/L2/L3) Standard*/Long*
(L2/L3)*
Max. Anhängelast gebremst
(innerhalb des zulässigen
Gesamtzuggewichts) (kg)
bis 12
% Steigung 6-7-8-9 Plätze
2.3002.5002.3002.500
Max. Anhängelast
ungebremst (kg) 750
750750750
Max. zulässige Stützlast (kg) 92100 92100
Page 249 of 324

247
Technische Daten

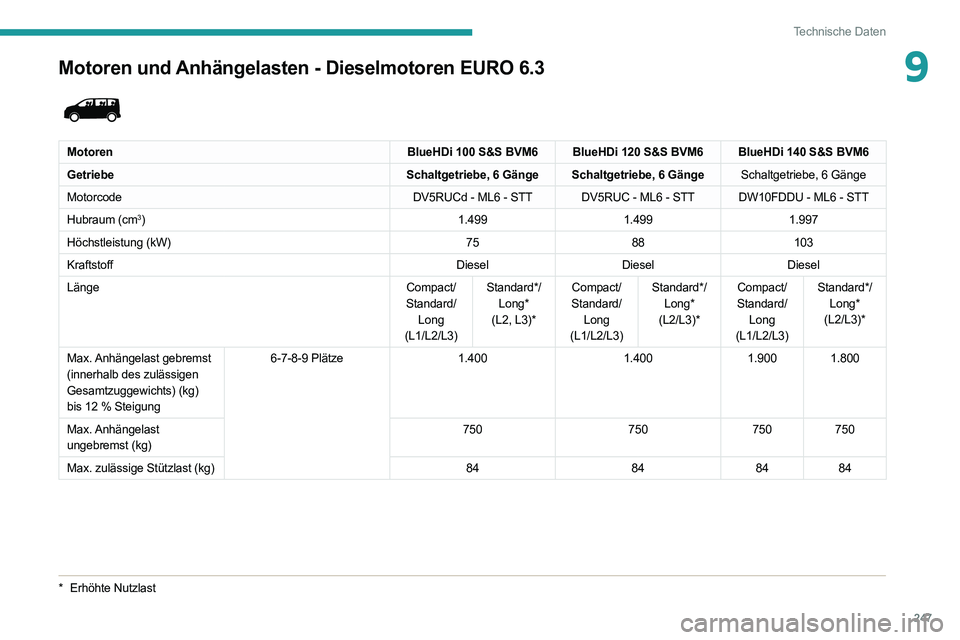

9Motoren und Anhängelasten - Dieselmotoren EURO 6.3
MotorenBlueHDi 100 S&S BVM6 BlueHDi 120 S&S BVM6 BlueHDi 140 S&S BVM6
Getriebe Schaltgetriebe, 6 Gänge Schaltgetriebe, 6 GängeSchaltgetriebe, 6 Gänge
Motorcode DV5RUCd - ML6 - STT DV5RUC - ML6 - STT DW10FDDU - ML6 - STT
Hubraum (cm
3) 1.4991.4991.997
Höchstleistung (kW) 7588103
Kraftstoff DieselDieselDiesel
Länge Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L2, L3)* Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L2/L3)* Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L2/L3)*
Max. Anhängelast gebremst
(innerhalb des zulässigen
Gesamtzuggewichts) (kg)
bis 12
% Steigung 6-7-8-9 Plätze
1.4001.4001.900 1.800
Max. Anhängelast
ungebremst (kg) 750
750750750
Max. zulässige Stützlast (kg) 84848484
* Erhöhte Nutzlast
Page 250 of 324

248
Technische Daten
Motoren und Anhängelasten - Elektromotoren
Elektromotor
Elektromotor
TechnologiePermanentmagnet-Synchronmotor
Höchstleistung (kW)/(PS) 100 / 136
Antriebsbatterie
Technologie Lithium-Ionen
Batteriepack S: 18 Module (L1/L2/L3)
XL: 27 Module (L2/L3)*
Installierte Leistung (kWh) 50 oder 75
Aufladen am Hausanschluss Modus 2
Wechselspannung
Amperezahl (A) 230
8 oder 16
Schnellladung Modus 3
Wechselspannung
Amperezahl (A) 230 (einphasig oder dreiphasig)
16 oder 32
Ultraschnellladung Modus 4
Gleichspannung 400
* Batteriepack nicht verfügbar für Rechtslenker Combi, Business, Active, Allure, Business VIP.
Motoren BlueHDi 140 S&S EAT8BlueHDi 180 S&S EAT8
Getriebe Automatikgetriebe, 8 StufenAutomatikgetriebe, 8 Stufen
Motorcode DW10FDDU - AMN8 - STTDW10FDCU - AMN8 - STT
Hubraum (cm
3) 1.9971.499
Höchstleistung (kW) 103130
Kraftstoff DieselDiesel
Länge Compact/Standard/
Long
(L1/L2/L3) Standard*/Long*
(L2/L3)* Compact/Standard/
Long
(L1/L2/L3) Standard*/Long*
(L2, L3)*
Max. Anhängelast gebremst
(innerhalb des zulässigen
Gesamtzuggewichts) (kg)
bis 12
% Steigung 6-7-8-9 Plätze
1.9001.8001.9001.800
Max. Anhängelast
ungebremst (kg) 750
750750750
Max. zulässige Stützlast (kg) 84848484
