PEUGEOT EXPERT 2021 Betriebsanleitungen (in German)

249

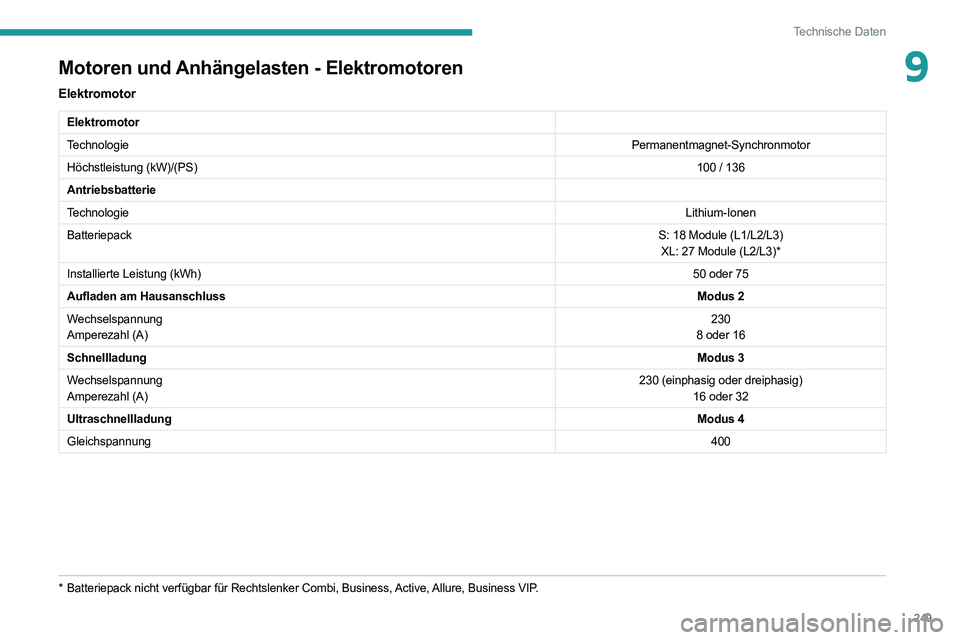

Technische Daten
9Motoren und Anhängelasten - Elektromotoren
Elektromotor
Elektromotor
TechnologiePermanentmagnet-Synchronmotor
Höchstleistung (kW)/(PS) 100 / 136
Antriebsbatterie
Technologie Lithium-Ionen
Batteriepack S: 18 Module (L1/L2/L3)
XL: 27 Module (L2/L3)*
Installierte Leistung (kWh) 50 oder 75
Aufladen am Hausanschluss Modus 2
Wechselspannung
Amperezahl (A) 230
8 oder 16
Schnellladung Modus 3
Wechselspannung
Amperezahl (A) 230 (einphasig oder dreiphasig)
16 oder 32
Ultraschnellladung Modus 4
Gleichspannung 400
* Batteriepack nicht verfügbar für Rechtslenker Combi, Business, Active, Allure, Business VIP.

250
Technische Daten
Abmessungen (mm)
Diese Abmessungen gelten für ein Fahrzeug in
unbeladenem Zustand.


Außenspiegel eingeklappt

Flügeltüren

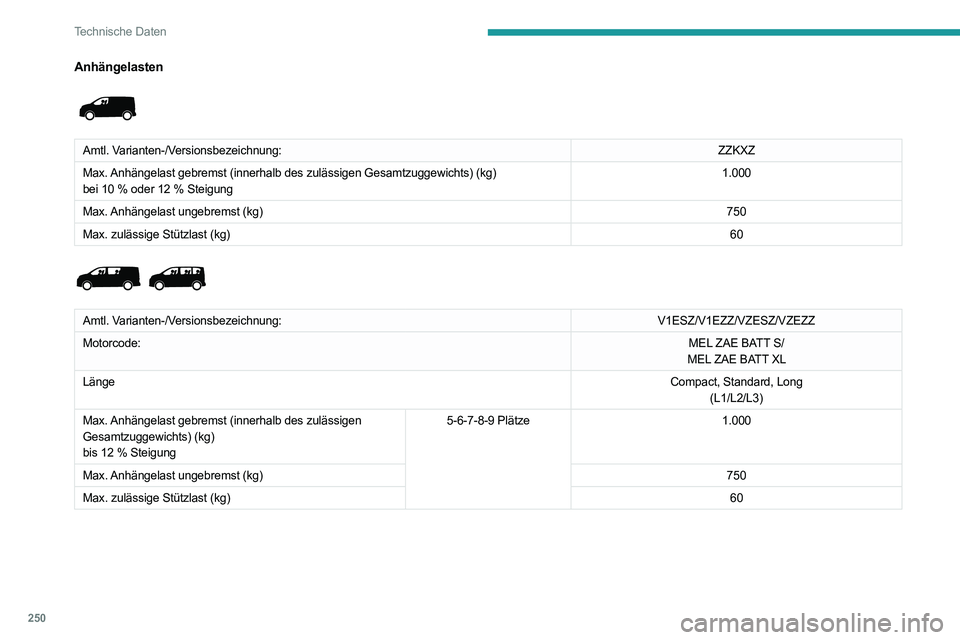

Anhängelasten

Amtl. Varianten-/Versionsbezeichnung: ZZKXZ
Max. Anhängelast gebremst (innerhalb des zulässigen Gesamtzuggewichts)\
(kg)
bei 10
% oder 12 % Steigung 1.000
Max. Anhängelast ungebremst (kg) 750
Max. zulässige Stützlast (kg) 60


Amtl. Varianten-/Versionsbezeichnung:V1ESZ/V1EZZ/VZESZ/VZEZZ
Motorcode: MEL ZAE BATT S/
MEL ZAE BATT XL
Länge Compact, Standard, Long
(L1/L2/L3)
Max. Anhängelast gebremst (innerhalb des zulässigen
Gesamtzuggewichts) (kg)
bis 12
% Steigung 5-6-7-8-9 Plätze
1.000
Max. Anhängelast ungebremst (kg) 750
Max. zulässige Stützlast (kg) 60

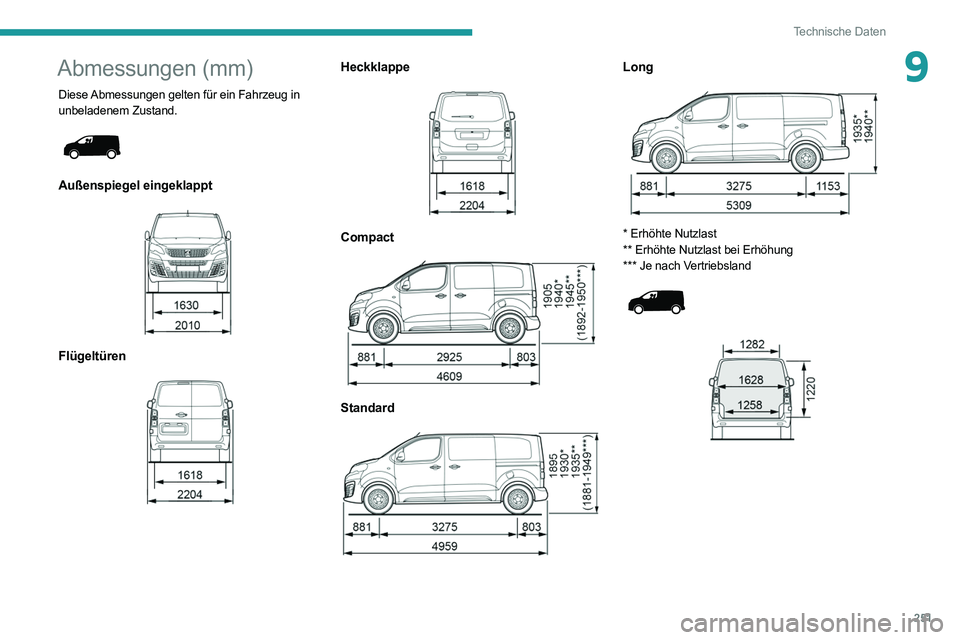

251
Technische Daten
9Abmessungen (mm)
Diese Abmessungen gelten für ein Fahrzeug in
unbeladenem Zustand.


Außenspiegel eingeklappt

Flügeltüren

Heckklappe

Compact

Standard

Long

* Erhöhte Nutzlast
** Erhöhte Nutzlast bei Erhöhung
*** Je nach Vertriebsland

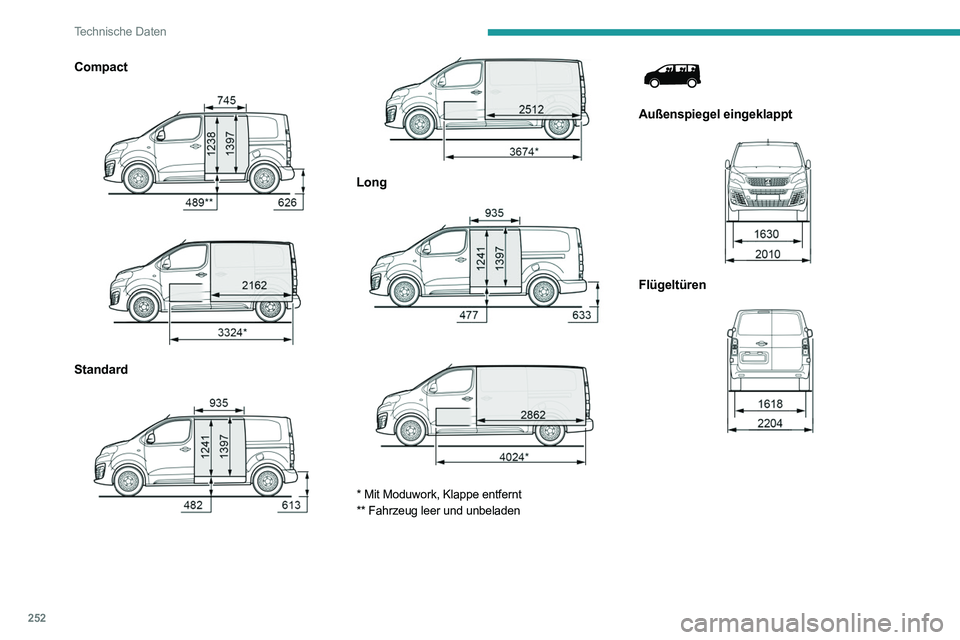

252
Technische Daten
Compact



Standard



Long



* Mit Moduwork, Klappe entfernt
** Fahrzeug leer und unbeladen


Außenspiegel eingeklappt

Flügeltüren

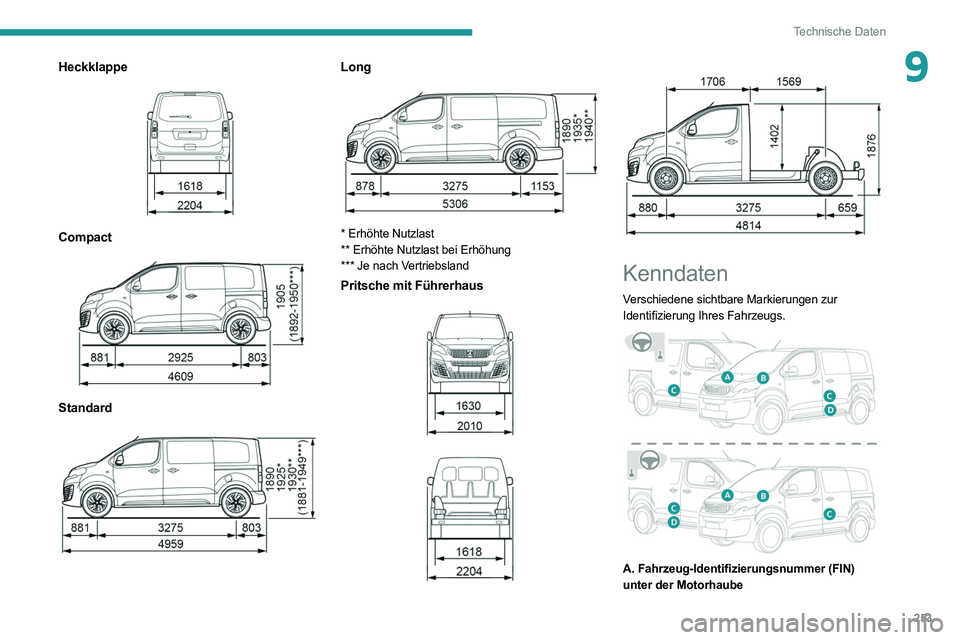

253
Technische Daten
9Heckklappe

Compact

Standard

Long

* Erhöhte Nutzlast
** Erhöhte Nutzlast bei Erhöhung
*** Je nach Vertriebsland
Pritsche mit Führerhaus




Kenndaten
Verschiedene sichtbare Markierungen zur
Identifizierung Ihres Fahrzeugs.


A. Fahrzeug-Identifizierungsnummer (FIN)
unter der Motorhaube

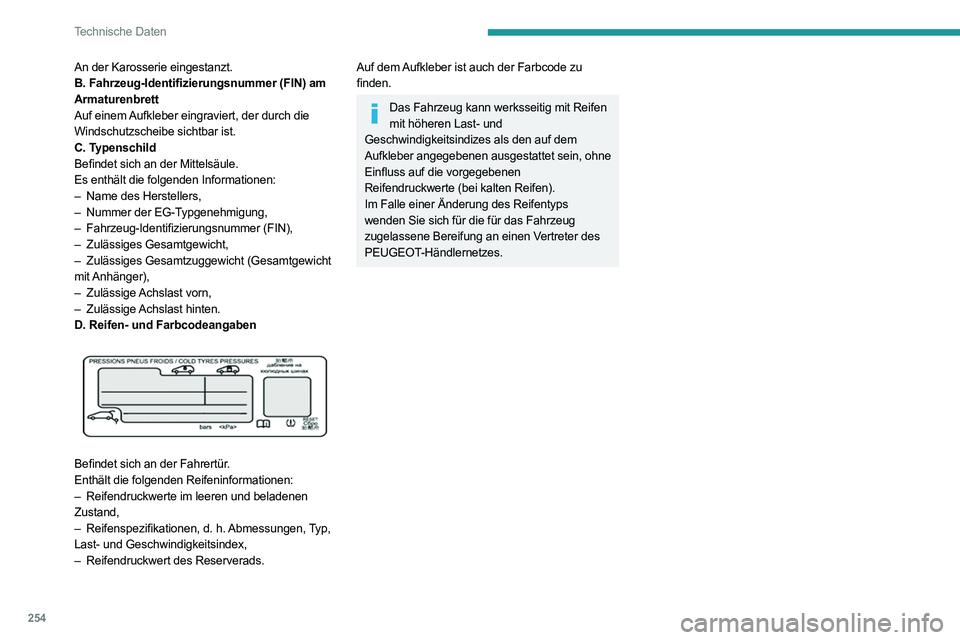

254
Technische Daten
An der Karosserie eingestanzt.
B. Fahrzeug-Identifizierungsnummer (FIN) am
Armaturenbrett
Auf einem Aufkleber eingraviert, der durch die
Windschutzscheibe sichtbar ist.
C. Typenschild
Befindet sich an der Mittelsäule.
Es enthält die folgenden Informationen:
–
Name des Herstellers,
–


Nummer der EG-T
ypgenehmigung,
–

Fahrzeug-Identifizierungsnummer (FIN),
–


Zulässiges Gesamtgewicht,
–


Zulässiges Gesamtzuggewicht (Gesamtgewicht

mit Anhänger),
–

Zulässige Achslast
vorn,
–

Zulässige Achslast
hinten.
D. Reifen- und Farbcodeangaben


Befindet sich an der Fahrertür.
Enthält die folgenden Reifeninformationen:
–

Reifendruckwerte im leeren und beladenen

Zustand,
–

Reifenspezifikationen, d. h.
Abmessungen, Typ,
Last- und Geschwindigkeitsindex,
–

Reifendruckwert des Reserverads.
Auf dem Aufkleber ist auch der Farbcode zu
finden.
Das Fahrzeug kann werksseitig mit Reifen mit höheren Last- und
Geschwindigkeitsindizes als den auf dem
Aufkleber angegebenen ausgestattet sein, ohne
Einfluss auf die vorgegebenen
Reifendruckwerte (bei kalten Reifen).
Im Falle einer Änderung des Reifentyps
wenden Sie sich für die für das Fahrzeug
zugelassene Bereifung an einen Vertreter des
PEUGEOT-Händlernetzes.

255

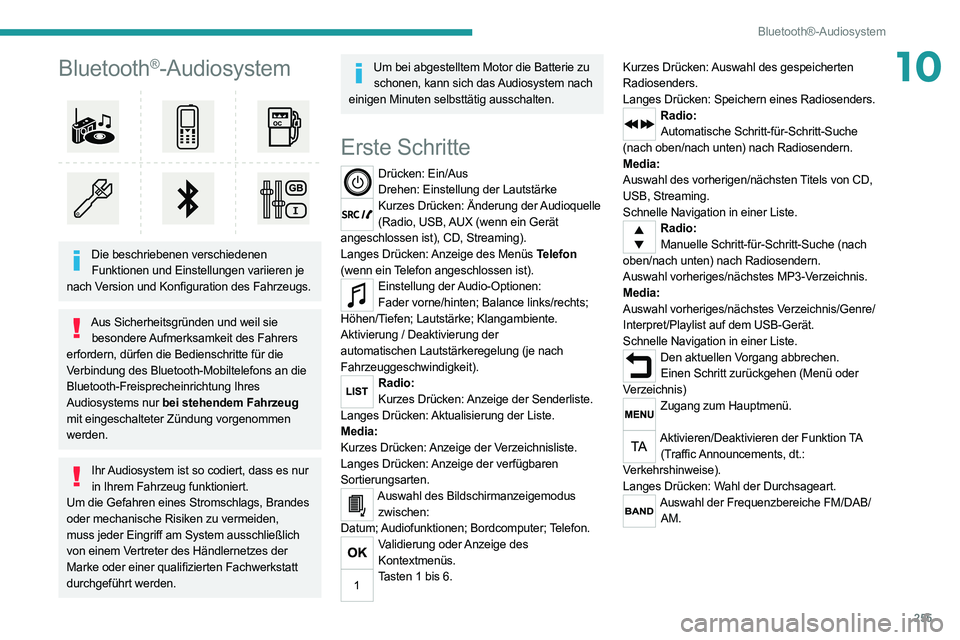

Bluetooth®-Audiosystem
10Bluetooth®-Audiosystem

Die beschriebenen verschiedenen Funktionen und Einstellungen variieren je
nach Version und Konfiguration des Fahrzeugs.
Aus Sicherheitsgründen und weil sie besondere Aufmerksamkeit des Fahrers
erfordern, dürfen die Bedienschritte für die
Verbindung des Bluetooth-Mobiltelefons an die
Bluetooth-Freisprecheinrichtung Ihres
Audiosystems nur bei stehendem Fahrzeug
mit eingeschalteter Zündung vorgenommen
werden.
Ihr Audiosystem ist so codiert, dass es nur in Ihrem Fahrzeug funktioniert.
Um die Gefahren eines Stromschlags, Brandes
oder mechanische Risiken zu vermeiden,
muss jeder Eingriff am System ausschließlich
von einem Vertreter des Händlernetzes der
Marke oder einer qualifizierten Fachwerkstatt
durchgeführt werden.
Um bei abgestelltem Motor die Batterie zu schonen, kann sich das Audiosystem nach
einigen Minuten selbsttätig ausschalten.
Erste Schritte
Drücken: Ein/Aus Drehen: Einstellung der Lautstärke
Kurzes Drücken: Änderung der Audioquelle (Radio, USB, AUX (wenn ein Gerät
angeschlossen ist), CD, Streaming).
Langes Drücken: Anzeige des Menüs Telefon
(wenn ein Telefon angeschlossen ist).
Einstellung der Audio-Optionen: Fader vorne/hinten; Balance links/rechts;
Höhen/Tiefen; Lautstärke; Klangambiente.
Aktivierung / Deaktivierung der
automatischen Lautstärkeregelung (je nach
Fahrzeuggeschwindigkeit).
Radio: Kurzes Drücken: Anzeige der Senderliste.
Langes Drücken: Aktualisierung der Liste.
Media:
Kurzes Drücken: Anzeige der Verzeichnisliste.
Langes Drücken: Anzeige der verfügbaren
Sortierungsarten.
Auswahl des Bildschirmanzeigemodus zwischen:
Datum; Audiofunktionen; Bordcomputer; Telefon.
Validierung oder Anzeige des Kontextmenüs.
Tasten 1 bis 6. Kurzes Drücken: Auswahl des gespeicherten
Radiosenders.
Langes Drücken: Speichern eines Radiosenders.
Radio:
Automatische Schritt-für-Schritt-Suche
(nach oben/nach unten) nach Radiosendern.
Media:
Auswahl des vorherigen/nächsten Titels von CD,
USB, Streaming.
Schnelle Navigation in einer Liste.
Radio: Manuelle Schritt-für-Schritt-Suche (nach
oben/nach unten) nach Radiosendern.
Auswahl vorheriges/nächstes MP3-Verzeichnis.
Media:
Auswahl vorheriges/nächstes Verzeichnis/Genre/
Interpret/Playlist auf dem USB-Gerät.
Schnelle Navigation in einer Liste.
Den aktuellen Vorgang abbrechen. Einen Schritt zurückgehen (Menü oder
Verzeichnis)
Zugang zum Hauptmenü.
Aktivieren/Deaktivieren der Funktion TA
(Traffic Announcements, dt.:
Verkehrshinweise).
Langes Drücken: Wahl der Durchsageart.
Auswahl der Frequenzbereiche FM/DAB/ AM.

256
Bluetooth®-Audiosystem
„Telefon“: Anrufen, Parametrierung des
Verzeichnisses, Parametrierung des
Telefons, Auflegen.
„ Bordcomputer“.
„Wartung“: Diagnose, Journal
Warnmeldungen usw.
„ Verbindungen“: Verwaltung der
Verbindungen, Suche nach
Peripheriegeräten.
„ Benutzeranpassung-Konfiguration“:
Fahrzeugparameter definieren, Auswahl
der Sprache, Konfiguration Anzeige, Wahl der
Einheiten, Einstellung Datum und Uhrzeit.
Drücken der Taste „MENU“.
Verschieben von einem Menü in ein
anderes.
Zugang zu einem Menü.
Radio
Einen Sender wählen
Drücken Sie mehrfach hintereinander die
Taste SOURCE und wählen Sie Radio.
Drücken Sie diese Taste, um einen der
Wellenbereiche (FM / DAB / AM) zu
wählen.
Drücken Sie auf eine der Tasten, um eine automatische Suche der Radiosender
vorzunehmen.

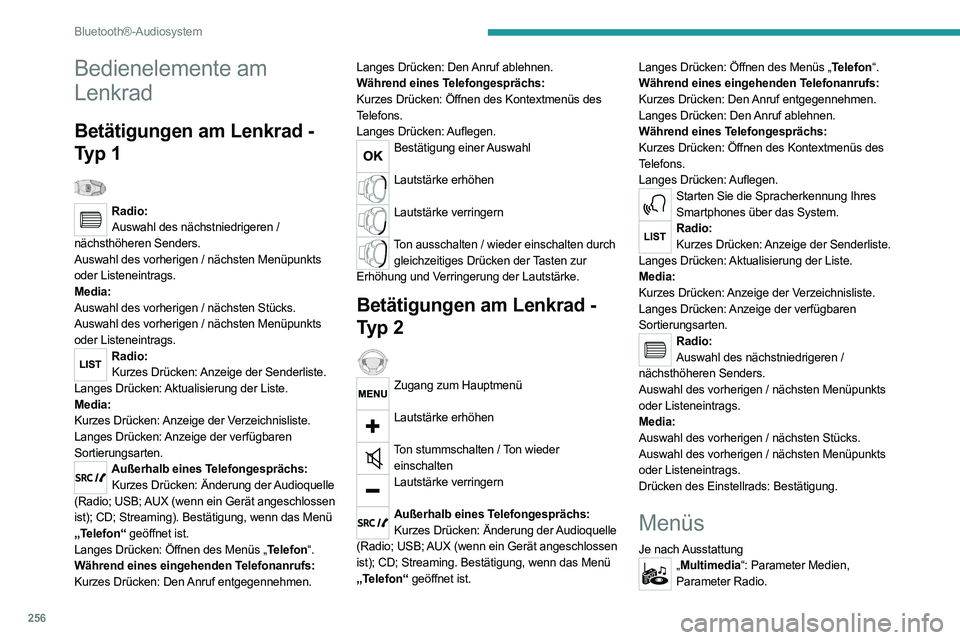

Bedienelemente am
Lenkrad
Betätigungen am Lenkrad -
Typ 1

Radio: Auswahl des nächstniedrigeren /
nächsthöheren Senders.
Auswahl des vorherigen / nächsten Menüpunkts
oder Listeneintrags.
Media:
Auswahl des vorherigen / nächsten Stücks.
Auswahl des vorherigen / nächsten Menüpunkts
oder Listeneintrags.
Radio: Kurzes Drücken: Anzeige der Senderliste.
Langes Drücken: Aktualisierung der Liste.
Media:
Kurzes Drücken: Anzeige der Verzeichnisliste.
Langes Drücken: Anzeige der verfügbaren
Sortierungsarten.
Außerhalb eines Telefongesprächs: Kurzes Drücken: Änderung der Audioquelle
(Radio; USB; AUX (wenn ein Gerät angeschlossen
ist); CD; Streaming). Bestätigung, wenn das Menü
„Telefon“ geöffnet ist.
Langes Drücken: Öffnen des Menüs „Telefon“.
Während eines eingehenden Telefonanrufs:
Kurzes Drücken: Den Anruf entgegennehmen. Langes Drücken: Den Anruf ablehnen.
Während eines Telefongesprächs:
Kurzes Drücken: Öffnen des Kontextmenüs des
Telefons.
Langes Drücken: Auflegen.
Bestätigung einer Auswahl

Lautstärke erhöhen
Lautstärke verringern
Ton ausschalten / wieder einschalten durch
gleichzeitiges Drücken der Tasten zur
Erhöhung und Verringerung der Lautstärke.
Betätigungen am Lenkrad -
Typ 2

Zugang zum Hauptmenü
Lautstärke erhöhen
Ton stummschalten / Ton wieder
einschalten
Lautstärke verringern
Außerhalb eines Telefongesprächs:
Kurzes Drücken: Änderung der Audioquelle
(Radio; USB; AUX (wenn ein Gerät angeschlossen
ist); CD; Streaming. Bestätigung, wenn das Menü
„Telefon“ geöffnet ist. Langes Drücken: Öffnen des Menüs „Telefon“.
Während eines eingehenden Telefonanrufs:
Kurzes Drücken: Den Anruf entgegennehmen.
Langes Drücken: Den Anruf ablehnen.
Während eines Telefongesprächs:
Kurzes Drücken: Öffnen des Kontextmenüs des
Telefons.
Langes Drücken: Auflegen.
Starten Sie die Spracherkennung Ihres
Smartphones über das System.
Radio:Kurzes Drücken: Anzeige der Senderliste.
Langes Drücken: Aktualisierung der Liste.
Media:
Kurzes Drücken: Anzeige der Verzeichnisliste.
Langes Drücken: Anzeige der verfügbaren
Sortierungsarten.
Radio: Auswahl des nächstniedrigeren /
nächsthöheren Senders.
Auswahl des vorherigen / nächsten Menüpunkts
oder Listeneintrags.
Media:
Auswahl des vorherigen / nächsten Stücks.
Auswahl des vorherigen / nächsten Menüpunkts
oder Listeneintrags.
Drücken des Einstellrads: Bestätigung.
Menüs
Je nach Ausstattung„ Multimedia“: Parameter Medien,
Parameter Radio.

257

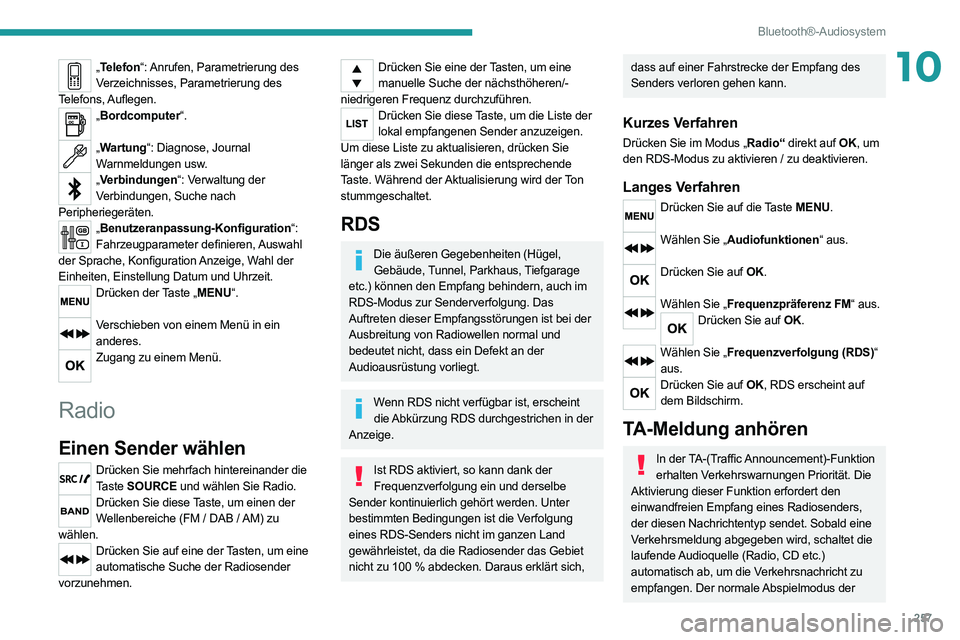

Bluetooth®-Audiosystem
10„Telefon“: Anrufen, Parametrierung des
Verzeichnisses, Parametrierung des
Telefons, Auflegen.
„ Bordcomputer“.
„Wartung“: Diagnose, Journal
Warnmeldungen usw.
„Verbindungen“: Verwaltung der
Verbindungen, Suche nach
Peripheriegeräten.
„ Benutzeranpassung-Konfiguration“:
Fahrzeugparameter definieren, Auswahl
der Sprache, Konfiguration Anzeige, Wahl der
Einheiten, Einstellung Datum und Uhrzeit.
Drücken der Taste „MENU“.
Verschieben von einem Menü in ein
anderes.
Zugang zu einem Menü.
Radio
Einen Sender wählen
Drücken Sie mehrfach hintereinander die
Taste SOURCE und wählen Sie Radio.
Drücken Sie diese Taste, um einen der
Wellenbereiche (FM / DAB / AM) zu
wählen.
Drücken Sie auf eine der Tasten, um eine automatische Suche der Radiosender
vorzunehmen.
Drücken Sie eine der Tasten, um eine manuelle Suche der nächsthöheren/-
niedrigeren Frequenz durchzuführen.
Drücken Sie diese Taste, um die Liste der lokal empfangenen Sender anzuzeigen.
Um diese Liste zu aktualisieren, drücken Sie
länger als zwei Sekunden die entsprechende
Taste. Während der Aktualisierung wird der Ton
stummgeschaltet.
RDS
Die äußeren Gegebenheiten (Hügel, Gebäude, Tunnel, Parkhaus, Tiefgarage
etc.) können den Empfang behindern, auch im
RDS-Modus zur Senderverfolgung. Das
Auftreten dieser Empfangsstörungen ist bei der
Ausbreitung von Radiowellen normal und
bedeutet nicht, dass ein Defekt an der
Audioausrüstung vorliegt.
Wenn RDS nicht verfügbar ist, erscheint die Abkürzung RDS durchgestrichen in der
Anzeige.
Ist RDS aktiviert, so kann dank der Frequenzverfolgung ein und derselbe
Sender kontinuierlich gehört werden. Unter
bestimmten Bedingungen ist die Verfolgung
eines RDS-Senders nicht im ganzen Land
gewährleistet, da die Radiosender das Gebiet
nicht zu 100 % abdecken. Daraus erklärt sich,
dass auf einer Fahrstrecke der Empfang des
Senders verloren gehen kann.
Kurzes Verfahren
Drücken Sie im Modus „Radio“ direkt auf OK, um
den RDS-Modus zu aktivieren / zu deaktivieren.
Langes Verfahren
Drücken Sie auf die Taste MENU.
Wählen Sie „Audiofunktionen“ aus.
Drücken Sie auf OK.
Wählen Sie „Frequenzpräferenz FM“ aus.Drücken Sie auf OK.
Wählen Sie „Frequenzverfolgung (RDS)“
aus.
Drücken Sie auf OK, RDS erscheint auf dem Bildschirm.
TA-Meldung anhören
In der TA-(Traffic Announcement)-Funktion erhalten Verkehrswarnungen Priorität. Die
Aktivierung dieser Funktion erfordert den
einwandfreien Empfang eines Radiosenders,
der diesen Nachrichtentyp sendet. Sobald eine
Verkehrsmeldung abgegeben wird, schaltet die
laufende Audioquelle (Radio, CD etc.)
automatisch ab, um die Verkehrsnachricht zu
empfangen. Der normale Abspielmodus der

258
Bluetooth®-Audiosystem
Kompletten Liste aller Radiosender und aller „Mehrkanäle“.
Terrestrisches Digitalradio
Mit dem digitalen Radio können Sie bessere Qualität und außerdem
zusätzliche Kategorien für die Ansage von
Information hören (TA INFO).
Die verschiedenen „Multiplex/Mehrkanäle“
bieten Ihnen Radioauswahl in alphabetischer
Reihenfolge.
Änderung des Frequenzbandes (FM1, FM2, DAB usw.)
Änderung des Senders innerhalb eines „Multiplex/Mehrkanals“.
Start einer Suche zum vorherigen / nächsten „Multiplex/Mehrkanal“.
Langes Drücken: Auswahl der gewünschten Nachrichtenkategorie aus Verkehr, News,
Unterhaltung und Sonderkurzmeldungen
(verfügbar je nach Sender).
Wenn das Radio auf dem Bildschirm angezeigt wird, drücken Sie auf "OK", um
das Kontextmenü anzuzeigen.
(Anzeige RadioText (TXT), Auto.
Frequenzsuche DAB / FM, Frequenzsuche
(RDS), Senderinformation usw.)

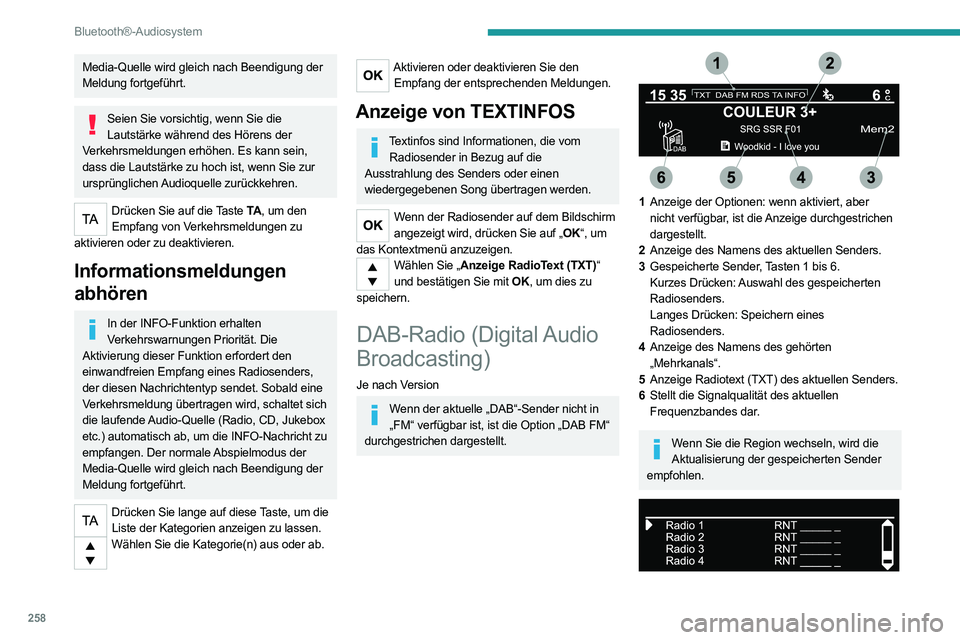

Media-Quelle wird gleich nach Beendigung der
Meldung fortgeführt.
Seien Sie vorsichtig, wenn Sie die Lautstärke während des Hörens der
Verkehrsmeldungen erhöhen. Es kann sein,
dass die Lautstärke zu hoch ist, wenn Sie zur
ursprünglichen Audioquelle zurückkehren.
Drücken Sie auf die Taste TA , um den
Empfang von Verkehrsmeldungen zu
aktivieren oder zu deaktivieren.
Informationsmeldungen
abhören
In der INFO-Funktion erhalten Verkehrswarnungen Priorität. Die
Aktivierung dieser Funktion erfordert den
einwandfreien Empfang eines Radiosenders,
der diesen Nachrichtentyp sendet. Sobald eine
Verkehrsmeldung übertragen wird, schaltet sich
die laufende Audio-Quelle (Radio, CD, Jukebox
etc.) automatisch ab, um die INFO-Nachricht zu
empfangen. Der normale Abspielmodus der
Media-Quelle wird gleich nach Beendigung der
Meldung fortgeführt.
Drücken Sie lange auf diese Taste, um die Liste der Kategorien anzeigen zu lassen.
Wählen Sie die Kategorie(n) aus oder ab.
Aktivieren oder deaktivieren Sie den
Empfang der entsprechenden Meldungen.
Anzeige von TEXTINFOS
Textinfos sind Informationen, die vom Radiosender in Bezug auf die
Ausstrahlung des Senders oder einen
wiedergegebenen Song übertragen werden.
Wenn der Radiosender auf dem Bildschirm angezeigt wird, drücken Sie auf „OK“, um
das Kontextmenü anzuzeigen.
Wählen Sie „Anzeige RadioText (TXT)“ und bestätigen Sie mit OK, um dies zu
speichern.
DAB-Radio (Digital Audio
Broadcasting)
Je nach Version
Wenn der aktuelle „DAB“-Sender nicht in „FM“ verfügbar ist, ist die Option „DAB FM“
durchgestrichen dargestellt.


1 Anzeige der Optionen: wenn aktiviert, aber
nicht verfügbar, ist die Anzeige durchgestrichen
dargestellt.
2 Anzeige des Namens des aktuellen Senders.
3 Gespeicherte Sender, Tasten 1 bis 6.
Kurzes Drücken: Auswahl des gespeicherten
Radiosenders.
Langes Drücken: Speichern eines
Radiosenders.
4 Anzeige des Namens des gehörten
„Mehrkanals“.
5 Anzeige Radiotext (TXT) des aktuellen Senders.
6 Stellt die Signalqualität des aktuellen
Frequenzbandes dar.
Wenn Sie die Region wechseln, wird die
Aktualisierung der gespeicherten Sender
empfohlen.
