PEUGEOT EXPERT 2021 Manual de utilização (in Portuguese)

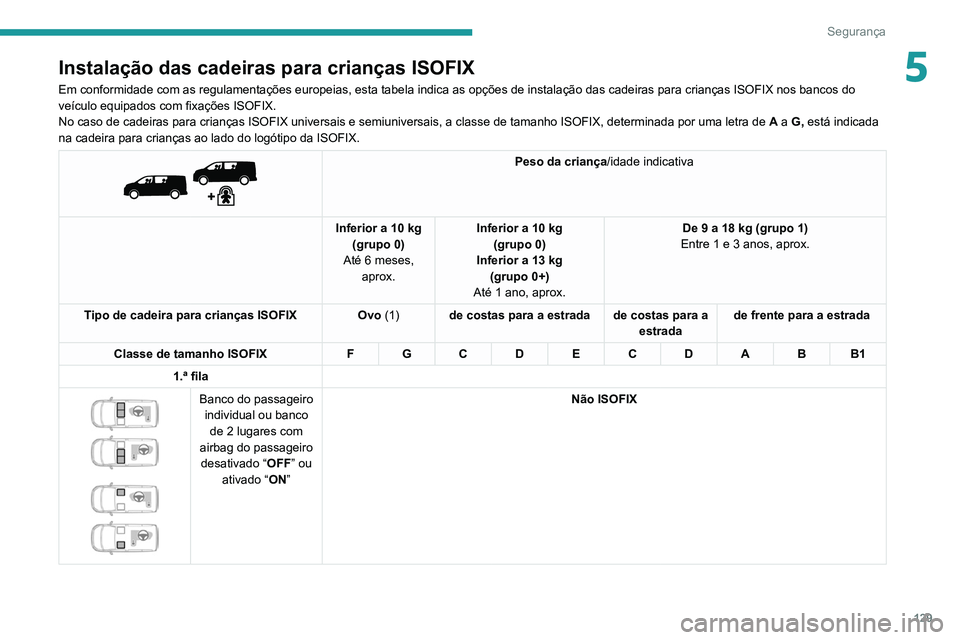

129
Segurança
5Instalação das cadeiras para crianças ISOFIX
Em conformidade com as regulamentações europeias, esta tabela indi\
ca as opções de instalação das cadeiras para crianças ISO\
FIX nos bancos do
veículo equipados com fixações ISOFIX.
No caso de cadeiras para crianças ISOFIX universais e semiuniversais,\
a classe de tamanho ISOFIX, determinada por uma letra de A a G, está indicada
na cadeira para crianças ao lado do logótipo da ISOFIX.


Peso da criança/idade indicativa
Inferior a 10 kg (grupo 0)
Até 6 meses, aprox. Inferior a 10 kg
(grupo 0)
Inferior a 13 kg (grupo 0+)
Até 1 ano, aprox. De 9 a 18 kg (grupo 1)
Entre 1 e 3 anos, aprox.
Tipo de cadeira para crianças ISOFIX Ovo (1)de costas para a estrada de costas para a
estradade frente para a estrada
Classe de tamanho ISOFIX F G C D E C D A B B1
1.ª fila




Banco do passageiro individual ou banco de 2 lugares com
airbag do passageiro desativado “ OFF” ou
ativado “ON” Não ISOFIX

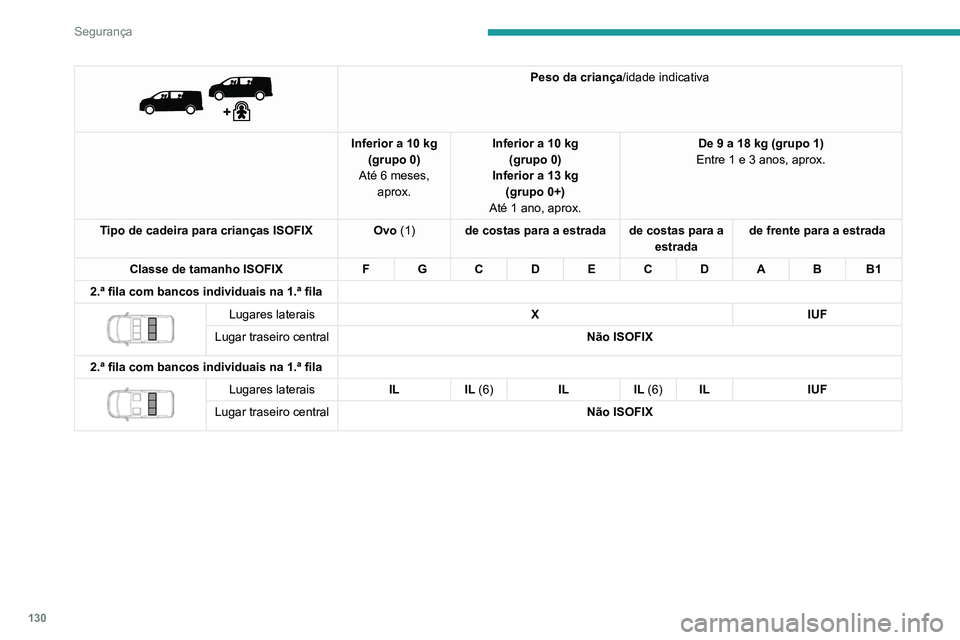

130
Segurança


Peso da criança/idade indicativa
Inferior a 10 kg (grupo 0)
Até 6 meses, aprox. Inferior a 10 kg
(grupo 0)
Inferior a 13 kg (grupo 0+)
Até 1 ano, aprox. De 9 a 18 kg (grupo 1)
Entre 1 e 3 anos, aprox.
Tipo de cadeira para crianças ISOFIX Ovo (1)de costas para a estrada de costas para a
estradade frente para a estrada
Classe de tamanho ISOFIX F G C D E C D A B B1
2.ª fila com bancos individuais na 1.ª fila


Lugares laterais XIUF
Lugar traseiro central Não ISOFIX
2.ª fila com bancos individuais na 1.ª fila


Lugares laterais ILIL (6) ILIL (6)IL IUF
Lugar traseiro central Não ISOFIX

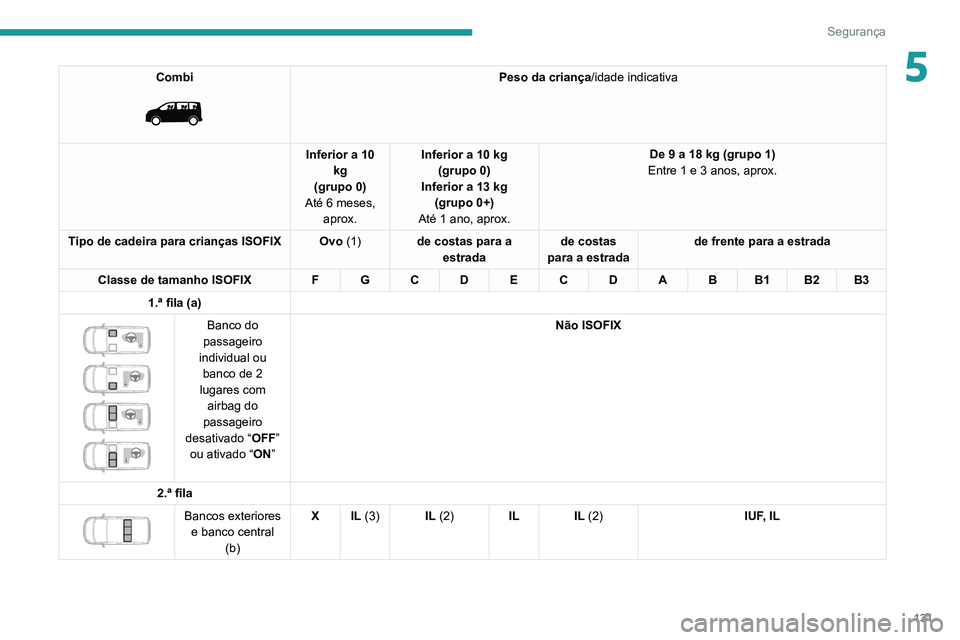

131
Segurança
5Combi

Peso da criança/idade indicativa
Inferior a 10 kg
(grupo 0)
Até 6 meses, aprox. Inferior a 10 kg
(grupo 0)
Inferior a 13 kg (grupo 0+)
Até 1 ano, aprox. De 9 a 18 kg (grupo 1)
Entre 1 e 3 anos, aprox.
Tipo de cadeira para crianças ISOFIX Ovo (1) de costas para a
estrada de costas
para a estrada de frente para a estrada
Classe de tamanho ISOFIX F G C D E C D A B B1 B2 B3 1.ª fila (a)


Banco do
passageiro
individual ou banco de 2
lugares com airbag do
passageiro
desativado “ OFF”
ou ativado “ ON” Não ISOFIX
2.ª fila


Bancos exteriores e banco central (b) X IL (3)
IL (2)IL IL (2) IUF, IL

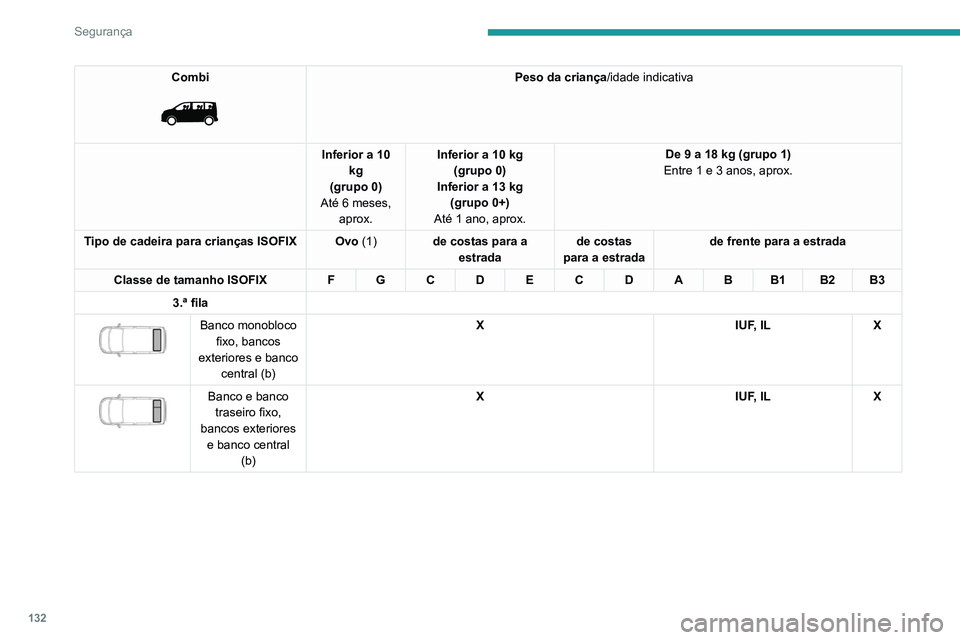

132
Segurança
Combi

Peso da criança/idade indicativa
Inferior a 10 kg
(grupo 0)
Até 6 meses, aprox. Inferior a 10 kg
(grupo 0)
Inferior a 13 kg (grupo 0+)
Até 1 ano, aprox. De 9 a 18 kg (grupo 1)
Entre 1 e 3 anos, aprox.
Tipo de cadeira para crianças ISOFIX Ovo (1) de costas para a
estrada de costas
para a estrada de frente para a estrada
Classe de tamanho ISOFIX F G C D E C D A B B1 B2 B3 3.ª fila


Banco monobloco fixo, bancos
exteriores e banco central (b) X
IUF, ILX


Banco e banco
traseiro fixo,
bancos exteriores e banco central (b) X
IUF, ILX

133
Segurança

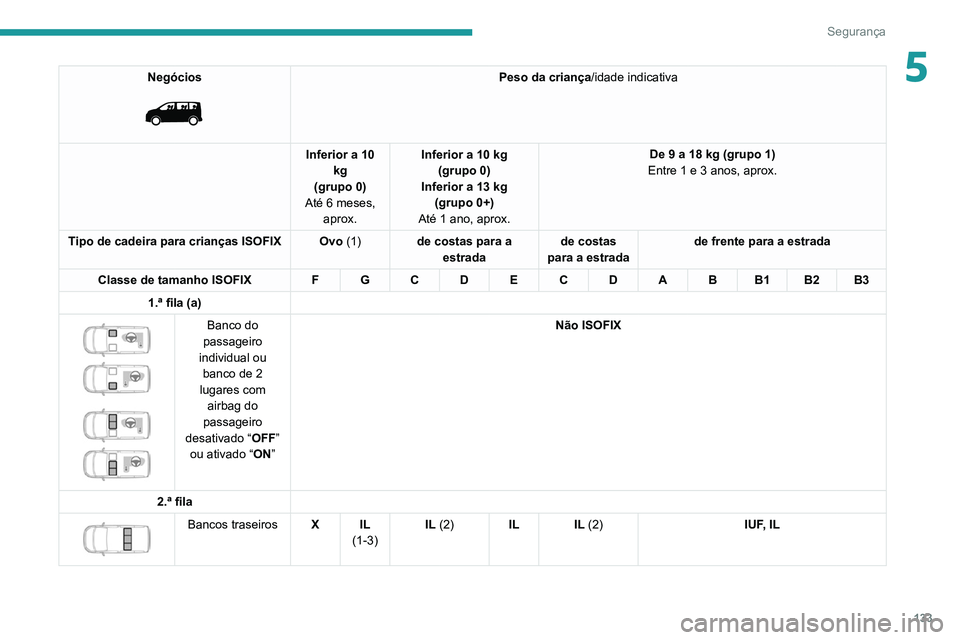

5Negócios

Peso da criança/idade indicativa
Inferior a 10 kg
(grupo 0)
Até 6 meses, aprox. Inferior a 10 kg
(grupo 0)
Inferior a 13 kg (grupo 0+)
Até 1 ano, aprox. De 9 a 18 kg (grupo 1)
Entre 1 e 3 anos, aprox.
Tipo de cadeira para crianças ISOFIX Ovo (1) de costas para a
estrada de costas
para a estrada de frente para a estrada
Classe de tamanho ISOFIX F G C D E C D A B B1 B2 B3 1.ª fila (a)




Banco do
passageiro
individual ou banco de 2
lugares com airbag do
passageiro
desativado “ OFF”
ou ativado “ ON” Não ISOFIX
2.ª fila


Bancos traseiros X IL
(1-3) IL (2)
IL IL (2) IUF, IL

134
Segurança
Active

Peso da criança/idade indicativa
Inferior a 10 kg
(grupo 0)
Até 6 meses, aprox. Inferior a 10 kg
(grupo 0)
Inferior a 13 kg (grupo 0+)
Até 1 ano, aprox. De 9 a 18 kg (grupo 1)
Entre 1 e 3 anos, aprox.
Tipo de cadeira para crianças ISOFIX Ovo (1) de costas para a
estrada de costas
para a estrada de frente para a estrada
Classe de tamanho ISOFIX F G C D E C D A B B1 B2 B3 1.ª fila (a)


Banco do
passageiro
com airbag
do passageiro
desativado “ OFF”
ou ativado “ ON” Não ISOFIX
2.ª fila


Bancos traseiros IL IUF, IL
3.ª fila


Bancos traseiros IL (1-4)X IL (4) X IL (4) IUF, ILX

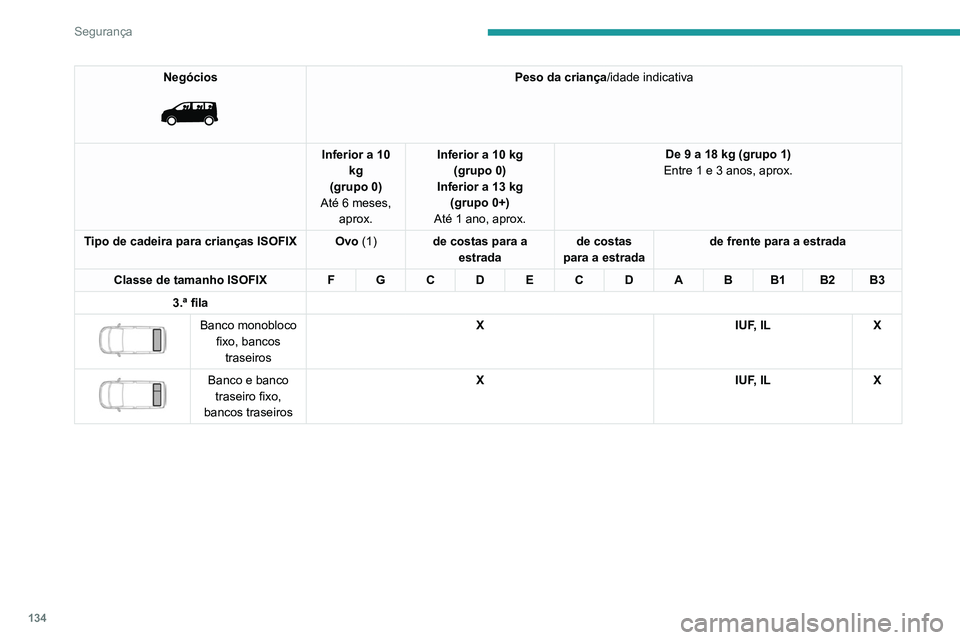

Negócios

Peso da criança/idade indicativa
Inferior a 10 kg
(grupo 0)
Até 6 meses, aprox. Inferior a 10 kg
(grupo 0)
Inferior a 13 kg (grupo 0+)
Até 1 ano, aprox. De 9 a 18 kg (grupo 1)
Entre 1 e 3 anos, aprox.
Tipo de cadeira para crianças ISOFIX Ovo (1) de costas para a
estrada de costas
para a estrada de frente para a estrada
Classe de tamanho ISOFIX F G C D E C D A B B1 B2 B3 3.ª fila


Banco monobloco fixo, bancos traseiros X
IUF, ILX


Banco e banco
traseiro fixo,
bancos traseiros X
IUF, ILX

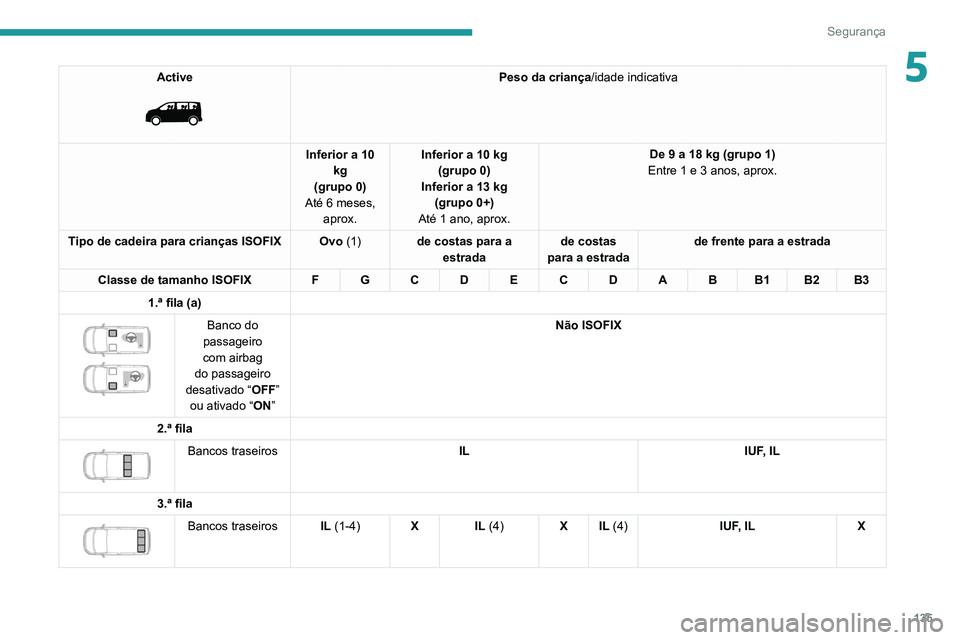

135
Segurança
5Active

Peso da criança/idade indicativa
Inferior a 10 kg
(grupo 0)
Até 6 meses, aprox. Inferior a 10 kg
(grupo 0)
Inferior a 13 kg (grupo 0+)
Até 1 ano, aprox. De 9 a 18 kg (grupo 1)
Entre 1 e 3 anos, aprox.
Tipo de cadeira para crianças ISOFIX Ovo (1) de costas para a
estrada de costas
para a estrada de frente para a estrada
Classe de tamanho ISOFIX F G C D E C D A B B1 B2 B3 1.ª fila (a)


Banco do
passageiro
com airbag
do passageiro
desativado “ OFF”
ou ativado “ ON” Não ISOFIX
2.ª fila


Bancos traseiros IL IUF, IL
3.ª fila


Bancos traseiros IL (1-4)X IL (4) X IL (4) IUF, ILX

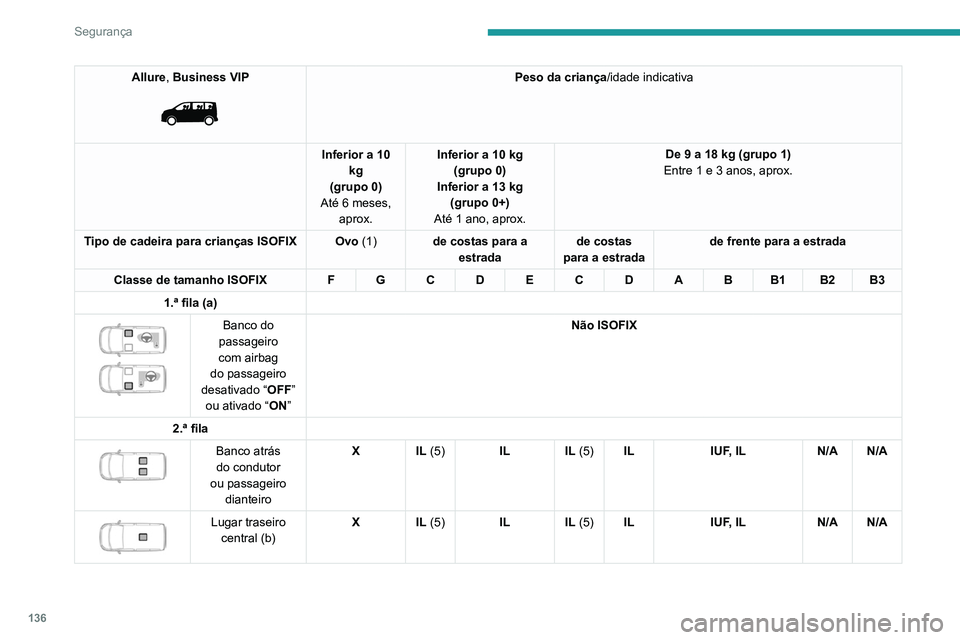

136
Segurança
Allure, Business VIP

Peso da criança/idade indicativa
Inferior a 10 kg
(grupo 0)
Até 6 meses, aprox. Inferior a 10 kg
(grupo 0)
Inferior a 13 kg (grupo 0+)
Até 1 ano, aprox. De 9 a 18 kg (grupo 1)
Entre 1 e 3 anos, aprox.
Tipo de cadeira para crianças ISOFIX Ovo (1) de costas para a
estrada de costas
para a estrada de frente para a estrada
Classe de tamanho ISOFIX F G C D E C D A B B1 B2 B3 1.ª fila (a)


Banco do
passageiro
com airbag
do passageiro
desativado “ OFF”
ou ativado “ ON” Não ISOFIX
2.ª fila


Banco atrás do condutor
ou passageiro dianteiro X IL (5)
IL IL (5)ILIUF, IL N/A N/A


Lugar traseiro
central (b) X IL (5)
IL IL (5)ILIUF, IL N/A N/A

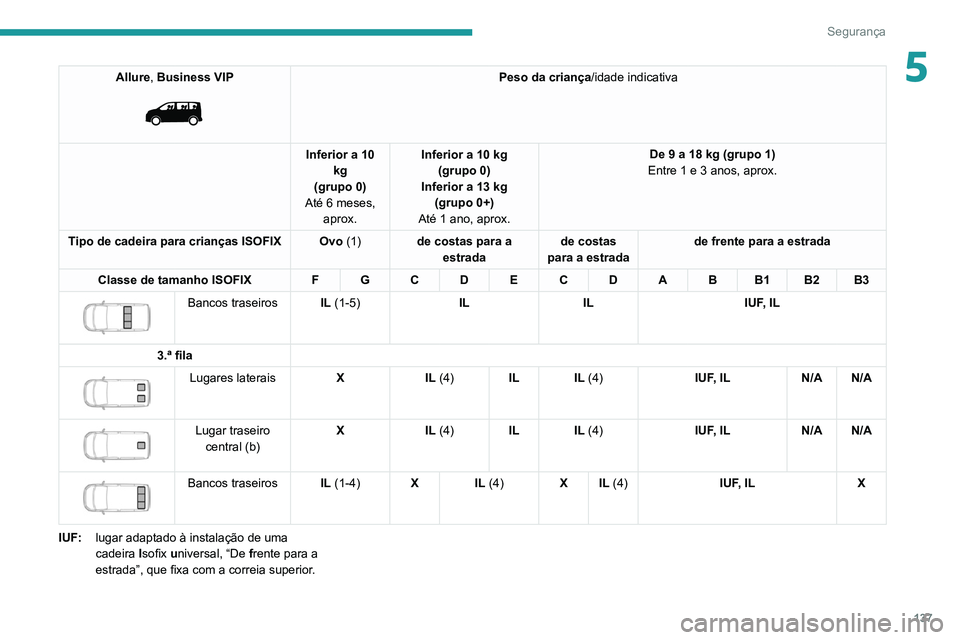

137
Segurança
5Allure, Business VIP

Peso da criança/idade indicativa
Inferior a 10 kg
(grupo 0)
Até 6 meses, aprox. Inferior a 10 kg
(grupo 0)
Inferior a 13 kg (grupo 0+)
Até 1 ano, aprox. De 9 a 18 kg (grupo 1)
Entre 1 e 3 anos, aprox.
Tipo de cadeira para crianças ISOFIX Ovo (1) de costas para a
estrada de costas
para a estrada de frente para a estrada
Classe de tamanho ISOFIX F G C D E C D A B B1 B2 B3


Bancos traseiros IL (1-5) ILIL IUF, IL
3.ª fila


Lugares laterais XIL (4)IL IL (4) IUF, ILN/A N/A


Lugar traseiro
central (b) X
IL (4)IL IL (4) IUF, ILN/A N/A


Bancos traseiros IL (1-4)X IL (4) X IL (4) IUF, ILX
IUF: lugar adaptado à instalação de uma
cadeira Isofix universal, “De frente para a
estrada”, que fixa com a correia superior.

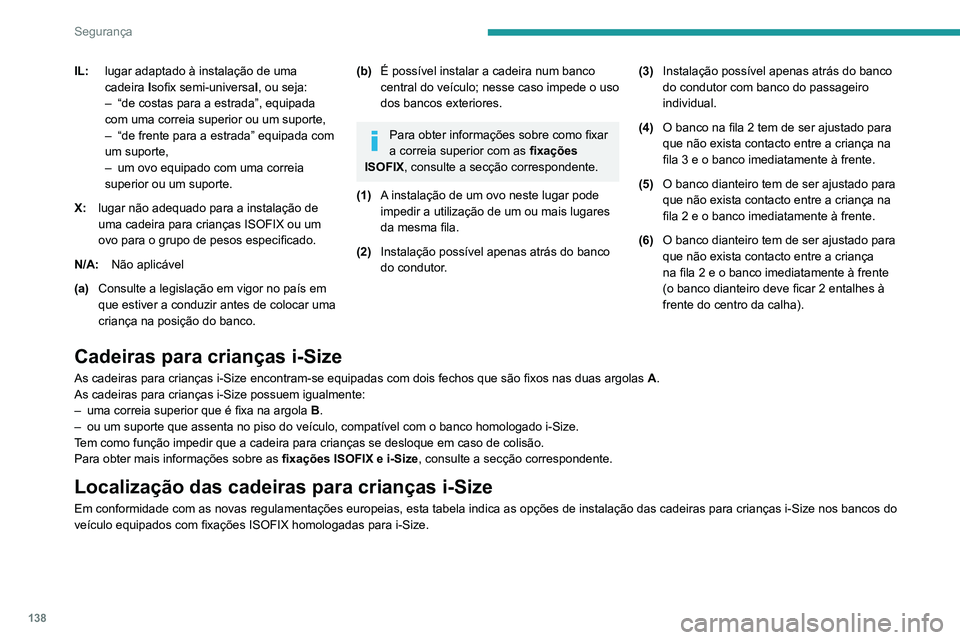

138
Segurança
IL:lugar adaptado à instalação de uma
cadeira
I sofix semi-universa l, ou seja:
–

“de costas para a estrada”, equipada
com uma correia superior ou um suporte,
–


“de frente para a estrada” equipada com
um suporte,
–


um ovo equipado com uma correia
superior ou um suporte.
X: lugar não adequado para a instalação de
uma cadeira para crianças ISOFIX ou um
ovo para o grupo de pesos especificado.
N/A: Não aplicável
(a) Consulte a legislação em vigor no país em
que estiver a conduzir antes de colocar uma
criança na posição do banco.
(b)É possível instalar a cadeira num banco
central do veículo; nesse caso impede o uso
dos bancos exteriores.
Para obter informações sobre como fixar
a correia superior com as fixações
ISOFIX , consulte a secção correspondente.
(1) A instalação de um ovo neste lugar pode
impedir a utilização de um ou mais lugares
da mesma fila.
(2) Instalação possível apenas atrás do banco
do condutor. (3)
Instalação possível apenas atrás do banco
do condutor com banco do passageiro
individual.
(4) O banco na fila 2 tem de ser ajustado para
que não exista contacto entre a criança na
fila 3 e o banco imediatamente à frente.
(5) O banco dianteiro tem de ser ajustado para
que não exista contacto entre a criança na
fila 2 e o banco imediatamente à frente.
(6) O banco dianteiro tem de ser ajustado para
que não exista contacto entre a criança
na fila 2 e o banco imediatamente à frente
(o banco dianteiro deve ficar 2 entalhes à
frente do centro da calha).
Cadeiras para crianças i-Size
As cadeiras para crianças i-Size encontram-se equipadas com dois fechos que são fixos nas duas argolas A.
As cadeiras para crianças i-Size possuem igualmente:
–

uma correia superior que é fixa na argola B

.
–

ou um suporte que assenta no piso do veículo, compatível com o ban\
co homologado i-Size.
T

em como função impedir que a cadeira para crianças se desloque \
em caso de colisão.
Para obter mais informações sobre as fixações ISOFIX e i-Size, consulte a secção correspondente.
Localização das cadeiras para crianças i-Size
Em conformidade com as novas regulamentações europeias, esta tabela i\
ndica as opções de instalação das cadeiras para crianças \
i-Size nos bancos do
veículo equipados com fixações ISOFIX homologadas para i-Size.
