PEUGEOT EXPERT 2021 Upute Za Rukovanje (in Croatian)

9
Ekovožnja

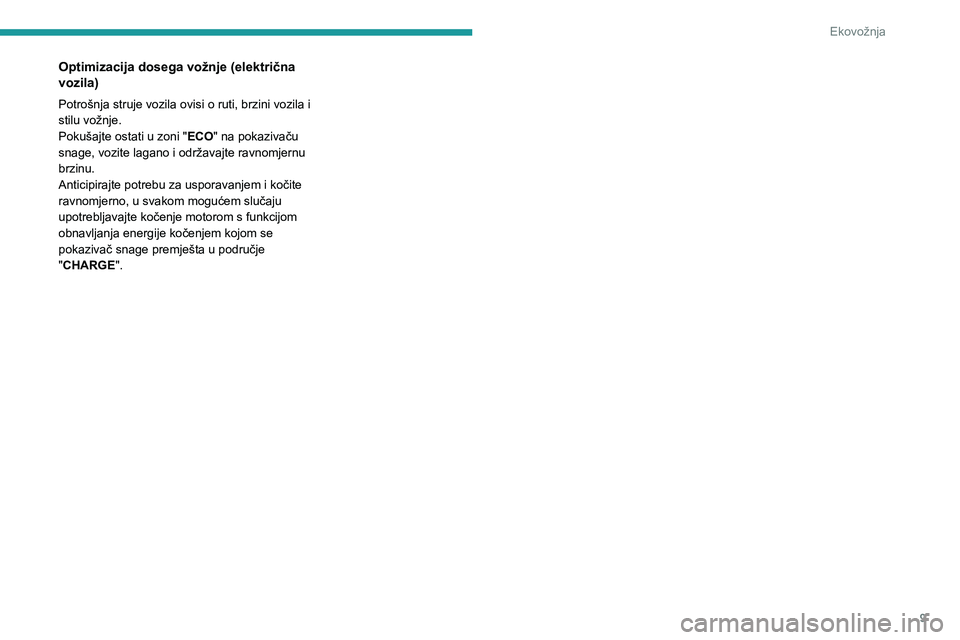

Optimizacija dosega vožnje (električna
vozila)
Potrošnja struje vozila ovisi o ruti, brzini vozila i
stilu vožnje.
Pokušajte ostati u zoni "ECO" na pokazivaču
snage, vozite lagano i održavajte ravnomjernu
brzinu.
Anticipirajte potrebu za usporavanjem i kočite
ravnomjerno, u svakom mogućem slučaju
upotrebljavajte kočenje motorom s funkcijom
obnavljanja energije kočenjem kojom se
pokazivač snage premješta u područje
"CHARGE".

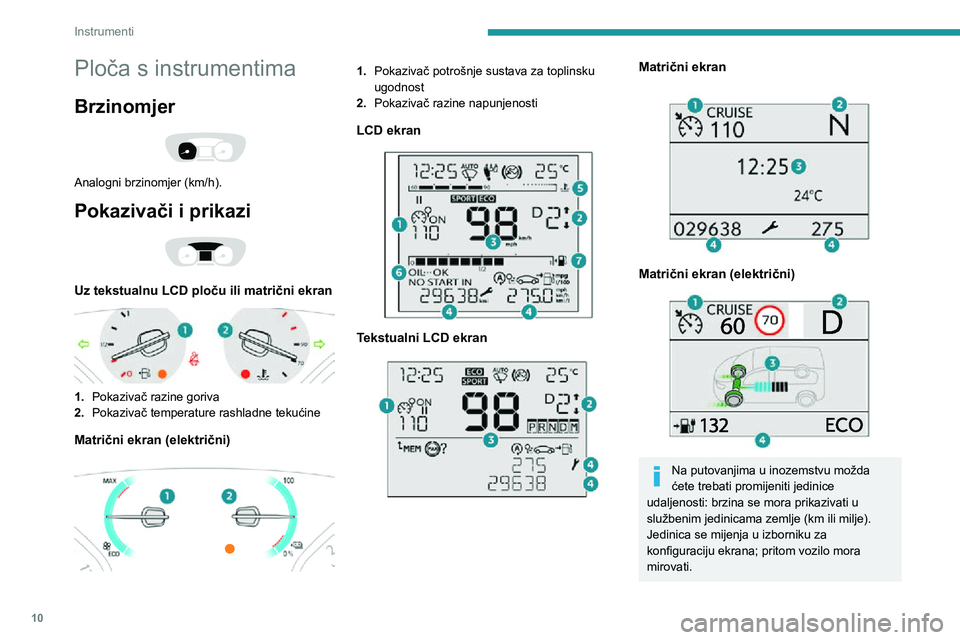

10
Instrumenti
Ploča s instrumentima
Brzinomjer

Analogni brzinomjer (km/h).
Pokazivači i prikazi

Uz tekstualnu LCD ploču ili matrični ekran

1.Pokazivač razine goriva
2. Pokazivač temperature rashladne tekućine
Matrični ekran (električni)

1.Pokazivač potrošnje sustava za toplinsku
ugodnost
2. Pokazivač razine napunjenosti
LCD ekran

Tekstualni LCD ekran

Matrični ekran

Matrični ekran (električni)

Na putovanjima u inozemstvu možda
ćete trebati promijeniti jedinice
udaljenosti: brzina se mora prikazivati u
službenim jedinicama zemlje (km ili milje).
Jedinica se mijenja u izborniku za
konfiguraciju ekrana; pritom vozilo mora
mirovati.
1.Postavke tempomata ili limitatora brzine
Prikaz znakova ograničenja brzine
2. Pokazivač promjene stupnja prijenosa (dizel)
Prijenos s automatskim mjenjačem (dizel) ili s
položajem za birač pogona (električno)
3. Digitalni brzinomjer (km/h) s LCD-om i LCD
tekstualnom pločom s instrumentima (dizel)
Područje prikaza na ploči s instrumentima
s matričnim ekranom: poruke upozorenja
ili statusa funkcija, putno računalo,
digitalni brzinomjer (km/h), protok energije
/ napunjenost baterije vozila itd.
4.Servisni brojač, zatim ukupni putomjer (km)
Dnevni putomjer (milje ili km) (dizel)
Preostala autonomija / odabrani način vožnje
(električno)
Područje prikaza na LCD tekstualnoj ploči
s instrumentima: poruke sa statusom
upozorenja ili funkcije, putno računalo itd.
5. Pokazivač temperature rashladne tekućine
6. Pokazivač razine motornog ulja
7. Pokazivač razine goriva

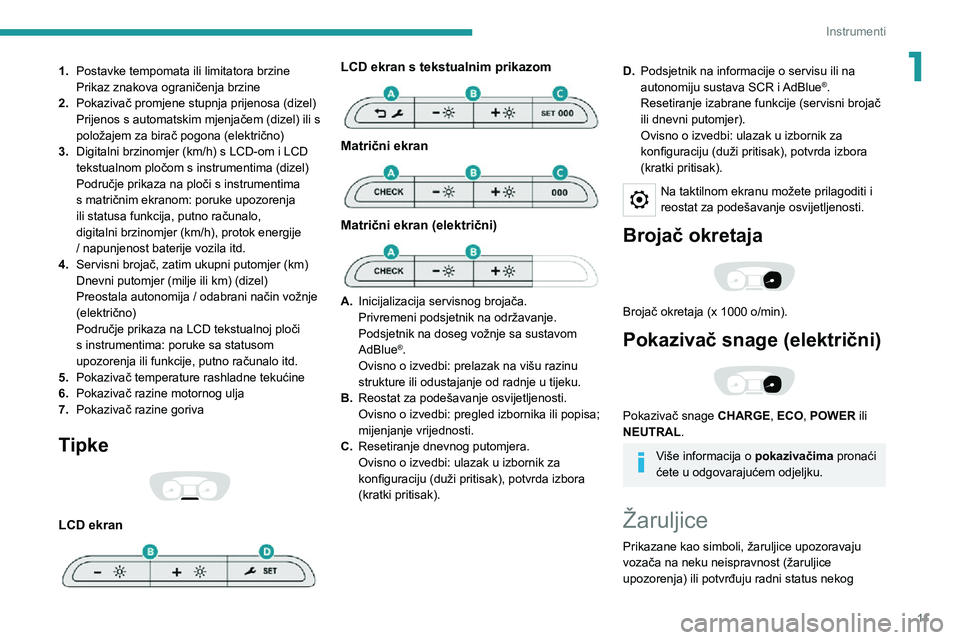

Tipke

LCD ekran

11
Instrumenti
11.Postavke tempomata ili limitatora brzine
Prikaz znakova ograničenja brzine
2. Pokazivač promjene stupnja prijenosa (dizel)
Prijenos s automatskim mjenjačem (dizel) ili s
položajem za birač pogona (električno)
3. Digitalni brzinomjer (km/h) s LCD-om i LCD
tekstualnom pločom s instrumentima (dizel)
Područje prikaza na ploči s instrumentima
s matričnim ekranom: poruke upozorenja
ili statusa funkcija, putno računalo,
digitalni brzinomjer (km/h), protok energije
/ napunjenost baterije vozila itd.
4.Servisni brojač, zatim ukupni putomjer (km)
Dnevni putomjer (milje ili km) (dizel)
Preostala autonomija / odabrani način vožnje
(električno)
Područje prikaza na LCD tekstualnoj ploči
s instrumentima: poruke sa statusom
upozorenja ili funkcije, putno računalo itd.
5. Pokazivač temperature rashladne tekućine
6. Pokazivač razine motornog ulja
7. Pokazivač razine goriva
Tipke

LCD ekran

LCD ekran s tekstualnim prikazom

Matrični ekran

Matrični ekran (električni)

A.Inicijalizacija servisnog brojača.
Privremeni podsjetnik na održavanje.
Podsjetnik na doseg vožnje sa sustavom
AdBlue
®.
Ovisno o izvedbi: prelazak na višu razinu
strukture ili odustajanje od radnje u tijeku.
B. Reostat za podešavanje osvijetljenosti.
Ovisno o izvedbi: pregled izbornika ili popisa;
mijenjanje vrijednosti.
C. Resetiranje dnevnog putomjera.
Ovisno o izvedbi: ulazak u izbornik za
konfiguraciju (duži pritisak), potvrda izbora
(kratki pritisak).
D.Podsjetnik na informacije o servisu ili na autonomiju sustava SCR i AdBlue®.
Resetiranje izabrane funkcije (servisni brojač
ili dnevni putomjer).
Ovisno o izvedbi: ulazak u izbornik za
konfiguraciju (duži pritisak), potvrda izbora
(kratki pritisak).
Na taktilnom ekranu možete prilagoditi i
reostat za podešavanje osvijetljenosti.
Brojač okretaja

Brojač okretaja (x 1000 o/min).
Pokazivač snage (električni)

Pokazivač snage CHARGE, ECO, POWER ili
NEUTRAL.
Više informacija o pokazivačima pronaći
ćete u odgovarajućem odjeljku.
Žaruljice
Prikazane kao simboli, žaruljice upozoravaju
vozača na neku neispravnost (žaruljice
upozorenja) ili potvrđuju radni status nekog

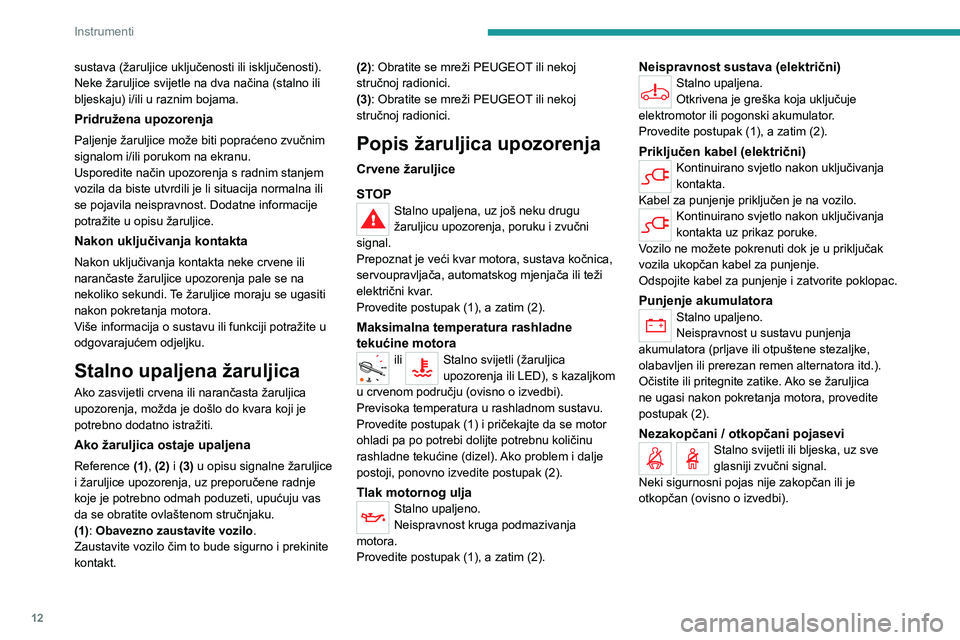

12
Instrumenti
sustava (žaruljice uključenosti ili isključenosti).
Neke žaruljice svijetle na dva načina (stalno ili
bljeskaju) i/ili u raznim bojama.
Pridružena upozorenja
Paljenje žaruljice može biti popraćeno zvučnim
signalom i/ili porukom na ekranu.
Usporedite način upozorenja s radnim stanjem
vozila da biste utvrdili je li situacija normalna ili
se pojavila neispravnost. Dodatne informacije
potražite u opisu žaruljice.
Nakon uključivanja kontakta
Nakon uključivanja kontakta neke crvene ili
narančaste žaruljice upozorenja pale se na
nekoliko sekundi. Te žaruljice moraju se ugasiti
nakon pokretanja motora.
Više informacija o sustavu ili funkciji potražite u
odgovarajućem odjeljku.
Stalno upaljena žaruljica
Ako zasvijetli crvena ili narančasta žaruljica
upozorenja, možda je došlo do kvara koji je
potrebno dodatno istražiti.
Ako žaruljica ostaje upaljena
Reference (1), (2) i (3) u opisu signalne žaruljice
i žaruljice upozorenja, uz preporučene radnje
koje je potrebno odmah poduzeti, upućuju vas
da se obratite ovlaštenom stručnjaku.
(1): Obavezno zaustavite vozilo .
Zaustavite vozilo čim to bude sigurno i prekinite
kontakt. (2): Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
(3): Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Popis žaruljica upozorenja
Crvene žaruljice
STOP
Stalno upaljena, uz još neku drugu
žaruljicu upozorenja, poruku i zvučni
signal.
Prepoznat je veći kvar motora, sustava kočnica,
servoupravljača, automatskog mjenjača ili teži
električni kvar.
Provedite postupak (1), a zatim (2).
Maksimalna temperatura rashladne
tekućine motora
ili Stalno svijetli (žaruljica
upozorenja ili LED), s kazaljkom
u crvenom području (ovisno o izvedbi).
Previsoka temperatura u rashladnom sustavu.
Provedite postupak (1) i pričekajte da se motor
ohladi pa po potrebi dolijte potrebnu količinu
rashladne tekućine (dizel). Ako problem i dalje
postoji, ponovno izvedite postupak (2).
Tlak motornog uljaStalno upaljeno.
Neispravnost kruga podmazivanja
motora.
Provedite postupak (1), a zatim (2).
Neispravnost sustava (električni)Stalno upaljena.
Otkrivena je greška koja uključuje
elektromotor ili pogonski akumulator.
Provedite postupak (1), a zatim (2).
Priključen kabel (električni)Kontinuirano svjetlo nakon uključivanja
kontakta.
Kabel za punjenje priključen je na vozilo.
Kontinuirano svjetlo nakon uključivanja
kontakta uz prikaz poruke.
Vozilo ne možete pokrenuti dok je u priključak
vozila ukopčan kabel za punjenje.
Odspojite kabel za punjenje i zatvorite poklopac.
Punjenje akumulatoraStalno upaljeno.
Neispravnost u sustavu punjenja
akumulatora (prljave ili otpuštene stezaljke,
olabavljen ili prerezan remen alternatora itd.).
Očistite ili pritegnite zatike. Ako se žaruljica
ne ugasi nakon pokretanja motora, provedite
postupak (2).
Nezakopčani / otkopčani pojaseviStalno svijetli ili bljeska, uz sve
glasniji zvučni signal.
Neki sigurnosni pojas nije zakopčan ili je
otkopčan (ovisno o izvedbi).

13
Instrumenti
1Vrata otvorenaStalno upaljeno, uz poruku o pristupu.
Zvučni signal zamjenjuje upozorenje ako
je brzina veća od 10 km/h.Vrata, prtljažnik, poklopac ili pregrada prtljažnika
još uvijek su otvoreni (ovisno o izvedbi).
Zatvorite otvorena vrata ili prtljažnik.
Ako vozilo ima desna krilna vrata, ova žaruljica
neće pokazivati da su otvorena.
Električna parkirna kočnicaStalno upaljena.
Električna parkirna kočnica je pritegnuta.
Bljeska.
Pritezanje/otpuštanje je neispravno.
Provedite postupak (1): parkirajte na ravnoj
(vodoravnoj) podlozi.
Uz ručni mjenjač, uključite neki stupanj
prijenosa.
Uz automatski mjenjač postavite ručicu mjenjača
u položaj P.
Prekinite kontakt i provedite postupak (2).
Ručna parkirna kočnica
Stalno upaljena.
Parkirna kočnica je pritegnuta ili nije
ispravno otpuštena.
KočniceStalno upaljena.
Značajan pad razine tekućine za kočnice.
Provedite radnju (1), zatim dolijte tekućinu u
skladu s preporukama proizvođača. Ako problem
i dalje postoji, ponovite postupak (2).
Stalno upaljena.
Elektronički razdjelnik kočenja
(EBFD) je u kvaru.
Provedite postupak (1), a zatim (2).
Narančaste žaruljice
Service
Privremeno upaljena, uz prikaz poruke.
Otkrivena je jedna ili više manjih
neispravnosti za koje nema posebne žaruljice.
Utvrdite uzrok neispravnosti čitanjem poruke na
ploči s instrumentima.
Neke neispravnosti moći ćete otkloniti sami,
uključujući zamjenu baterije daljinskog
upravljača.
U slučaju drugih neispravnosti, poput
neispravnosti sustava otkrivanja preniskog tlaka
u gumama, provedite postupak (3).
Stalno upaljena, uz prikaz poruke.
Otkrivena je jedna ili više većih
neispravnosti za koje nema posebne žaruljice.
Utvrdite uzrok neispravnosti čitanjem poruke
na ploči s instrumentima, a zatim provedite
postupak (3).
Stalno upaljena, uz prikazanu poruku
"Neispravnost parkirne kočnice".
Automatsko otpuštanje električne parkirne
kočnice nije moguće.
Provedite postupak (2).
Žaruljica Service stalno je
upaljena, dok žaruljica servisnog
ključa bljeska, a zatim ostaje stalno upaljena.
Interval održavanja je prekoračen. Potrebno je što prije izvršiti održavanje vozila.
Samo u izvedbama s dizelskim motorom
BlueHDi.
Sustav sprečavanja blokiranja kotača
(ABS)
Stalno upaljeno.
Neispravnost sustava sprečavanja
blokiranja kotača.
U vozilu i dalje radi klasično kočenje.
Vozite oprezno smanjenom brzinom, a zatim
provedite postupak (3).
AdBlue® (Euro 6.1)Stalno svijetli nakon uključivanja kontakta,
uz zvučni signal i poruku o preostaloj
autonomiji.
Preostala autonomija je između 2400 i 600 km.Obavezno brzo dolijte AdBlue® ili provedite (3).Žaruljica upozorenja AdBlue®
bljeska, a žaruljica upozorenja za
Servis stalno svijetli uz zvučni signal i poruku o
preostaloj autonomiji.
Autonomija je manja od 600 km.
Obvezno dolijte AdBlue® kako ne bi došlo do
kvara ili provedite postupak (3).
Žaruljica upozorenja za AdBlue®
bljeska, a žaruljica upozorenja za
Servis stalno svijetli, uz zvučni signal i poruku
koja znači da je pokretanje onemogućeno.
Spremnik AdBlue
® je prazan: sustav
sprječavanja pokretanja motora obavezan prema
propisima onemogućuje ponovno pokretanje
motora.

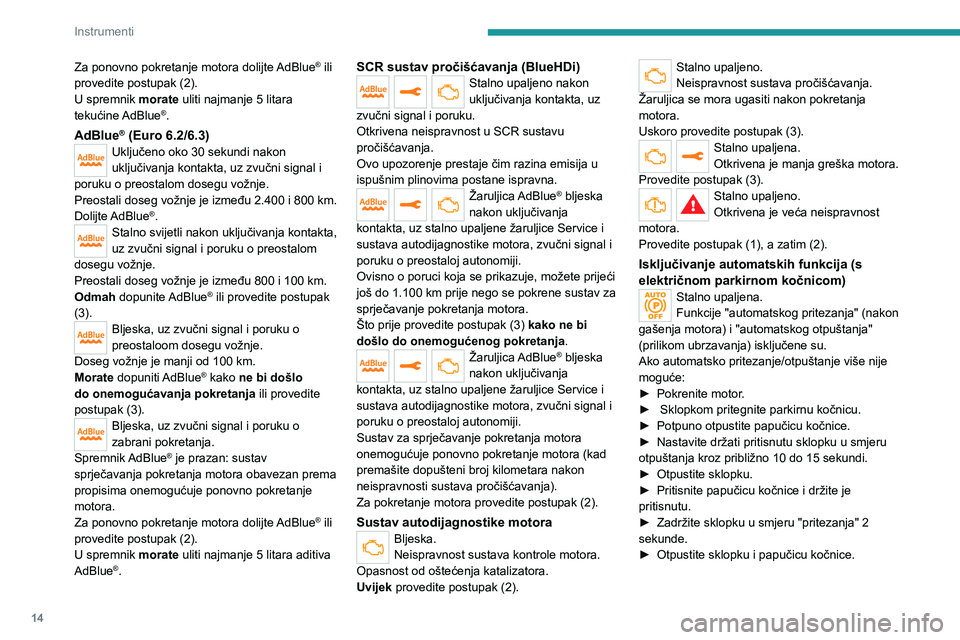

14
Instrumenti
Za ponovno pokretanje motora dolijte AdBlue® ili
provedite postupak (2).
U spremnik morate uliti najmanje 5 litara
tekućine AdBlue
®.
AdBlue® (Euro 6.2/6.3)Uključeno oko 30 sekundi nakon
uključivanja kontakta, uz zvučni signal i
poruku o preostalom dosegu vožnje.
Preostali doseg vožnje je između 2.400 i 800 km.Dolijte AdBlue®.Stalno svijetli nakon uključivanja kontakta,
uz zvučni signal i poruku o preostalom
dosegu vožnje.
Preostali doseg vožnje je između 800 i 100 km.Odmah dopunite AdBlue® ili provedite postupak
(3).
Bljeska, uz zvučni signal i poruku o
preostaloom dosegu vožnje.
Doseg vožnje je manji od 100 km.Morate dopuniti AdBlue® kako ne bi došlo
do onemogućavanja pokretanja ili provedite
postupak (3).
Bljeska, uz zvučni signal i poruku o
zabrani pokretanja.
Spremnik AdBlue
® je prazan: sustav
sprječavanja pokretanja motora obavezan prema
propisima onemogućuje ponovno pokretanje
motora.
Za ponovno pokretanje motora dolijte AdBlue
® ili
provedite postupak (2).
U spremnik morate uliti najmanje 5 litara aditiva
AdBlue
®.
SCR sustav pročišćavanja (BlueHDi)Stalno upaljeno nakon
uključivanja kontakta, uz
zvučni signal i poruku.
Otkrivena neispravnost u SCR sustavu pročišćavanja.
Ovo upozorenje prestaje čim razina emisija u
ispušnim plinovima postane ispravna.
Žaruljica AdBlue® bljeska
nakon uključivanja
kontakta, uz stalno upaljene žaruljice Service i
sustava autodijagnostike motora, zvučni signal i
poruku o preostaloj autonomiji.
Ovisno o poruci koja se prikazuje, možete prijeći
još do 1.100 km prije nego se pokrene sustav za sprječavanje pokretanja motora.
Što prije provedite postupak (3) kako ne bi
došlo do onemogućenog pokretanja .
Žaruljica AdBlue® bljeska
nakon uključivanja
kontakta, uz stalno upaljene žaruljice Service i
sustava autodijagnostike motora, zvučni signal i
poruku o preostaloj autonomiji.
Sustav za sprječavanje pokretanja motora
onemogućuje ponovno pokretanje motora (kad
premašite dopušteni broj kilometara nakon
neispravnosti sustava pročišćavanja).
Za pokretanje motora provedite postupak (2).
Sustav autodijagnostike motoraBljeska.
Neispravnost sustava kontrole motora.
Opasnost od oštećenja katalizatora.
Uvijek provedite postupak (2).
Stalno upaljeno.
Neispravnost sustava pročišćavanja.
Žaruljica se mora ugasiti nakon pokretanja
motora.
Uskoro provedite postupak (3).
Stalno upaljena.
Otkrivena je manja greška motora.
Provedite postupak (3).
Stalno upaljeno.
Otkrivena je veća neispravnost
motora.
Provedite postupak (1), a zatim (2).
Isključivanje automatskih funkcija (s
električnom parkirnom kočnicom)
Stalno upaljena.
Funkcije "automatskog pritezanja" (nakon
gašenja motora) i "automatskog otpuštanja"
(prilikom ubrzavanja) isključene su.
Ako automatsko pritezanje/otpuštanje više nije
moguće:
► Pokrenite motor .► Sklopkom pritegnite parkirnu kočnicu.► Potpuno otpustite papučicu kočnice.
► Nastavite držati pritisnutu sklopku u smjeru otpuštanja kroz približno 10 do 15 sekundi.► Otpustite sklopku.► Pritisnite papučicu kočnice i držite je pritisnutu.► Zadržite sklopku u smjeru "pritezanja" 2 sekunde.► Otpustite sklopku i papučicu kočnice.

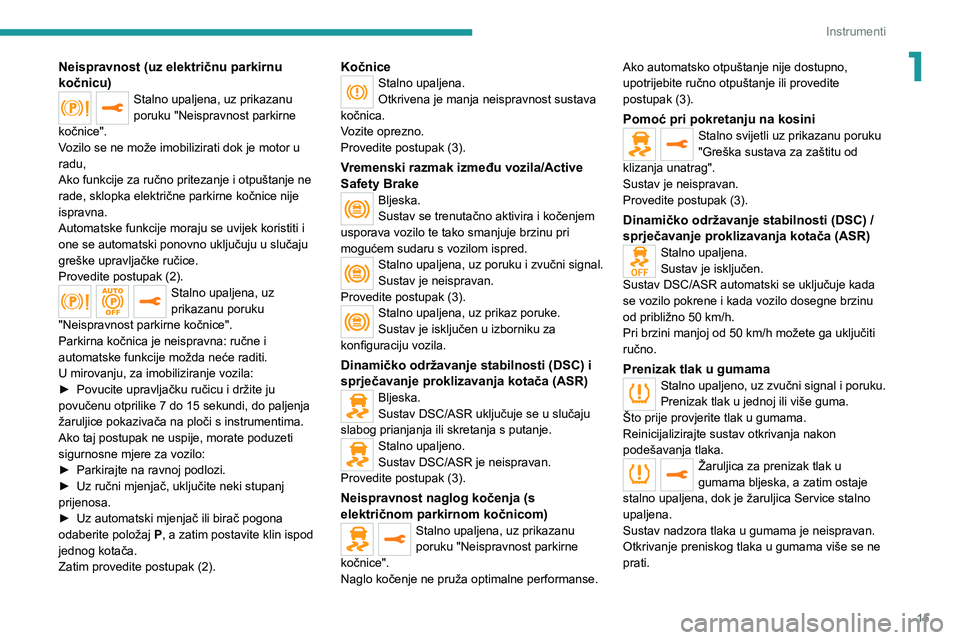

15
Instrumenti
1Neispravnost (uz električnu parkirnu
kočnicu)
Stalno upaljena, uz prikazanu
poruku "Neispravnost parkirne
kočnice".
Vozilo se ne može imobilizirati dok je motor u
radu,
Ako funkcije za ručno pritezanje i otpuštanje ne
rade, sklopka električne parkirne kočnice nije
ispravna.
Automatske funkcije moraju se uvijek koristiti i
one se automatski ponovno uključuju u slučaju
greške upravljačke ručice.
Provedite postupak (2).
Stalno upaljena, uz
prikazanu poruku
"Neispravnost parkirne kočnice".
Parkirna kočnica je neispravna: ručne i
automatske funkcije možda neće raditi.
U mirovanju, za imobiliziranje vozila:
► Povucite upravljačku ručicu i držite ju povučenu otprilike 7 do 15 sekundi, do paljenja
žaruljice pokazivača na ploči s instrumentima.
Ako taj postupak ne uspije, morate poduzeti
sigurnosne mjere za vozilo:
► Parkirajte na ravnoj podlozi.► Uz ručni mjenjač, uključite neki stupanj prijenosa.► Uz automatski mjenjač ili birač pogona odaberite položaj P, a zatim postavite klin ispod
jednog kotača.
Zatim provedite postupak (2).
KočniceStalno upaljena.
Otkrivena je manja neispravnost sustava
kočnica.
Vozite oprezno.
Provedite postupak (3).
Vremenski razmak između vozila/Active
Safety Brake
Bljeska.
Sustav se trenutačno aktivira i kočenjem
usporava vozilo te tako smanjuje brzinu pri
mogućem sudaru s vozilom ispred.
Stalno upaljena, uz poruku i zvučni signal.
Sustav je neispravan.
Provedite postupak (3).
Stalno upaljena, uz prikaz poruke.
Sustav je isključen u izborniku za
konfiguraciju vozila.
Dinamičko održavanje stabilnosti (DSC) i
sprječavanje proklizavanja kotača (ASR)
Bljeska.
Sustav DSC/ASR uključuje se u slučaju
slabog prianjanja ili skretanja s putanje.
Stalno upaljeno.
Sustav DSC/ASR je neispravan.
Provedite postupak (3).
Neispravnost naglog kočenja (s
električnom parkirnom kočnicom)
Stalno upaljena, uz prikazanu
poruku "Neispravnost parkirne
kočnice".
Naglo kočenje ne pruža optimalne performanse. Ako automatsko otpuštanje nije dostupno,
upotrijebite ručno otpuštanje ili provedite
postupak (3).
Pomoć pri pokretanju na kosiniStalno svijetli uz prikazanu poruku
"Greška sustava za zaštitu od
klizanja unatrag".
Sustav je neispravan.
Provedite postupak (3).
Dinamičko održavanje stabilnosti (DSC) /
sprječavanje proklizavanja kotača (ASR)
Stalno upaljena.
Sustav je isključen.
Sustav DSC/ASR automatski se uključuje kada
se vozilo pokrene i kada vozilo dosegne brzinu
od približno 50 km/h.
Pri brzini manjoj od 50 km/h možete ga uključiti ručno.
Prenizak tlak u gumamaStalno upaljeno, uz zvučni signal i poruku.
Prenizak tlak u jednoj ili više guma.
Što prije provjerite tlak u gumama.
Reinicijalizirajte sustav otkrivanja nakon
podešavanja tlaka.
Žaruljica za prenizak tlak u
gumama bljeska, a zatim ostaje
stalno upaljena, dok je žaruljica Service stalno
upaljena.
Sustav nadzora tlaka u gumama je neispravan.
Otkrivanje preniskog tlaka u gumama više se ne
prati.

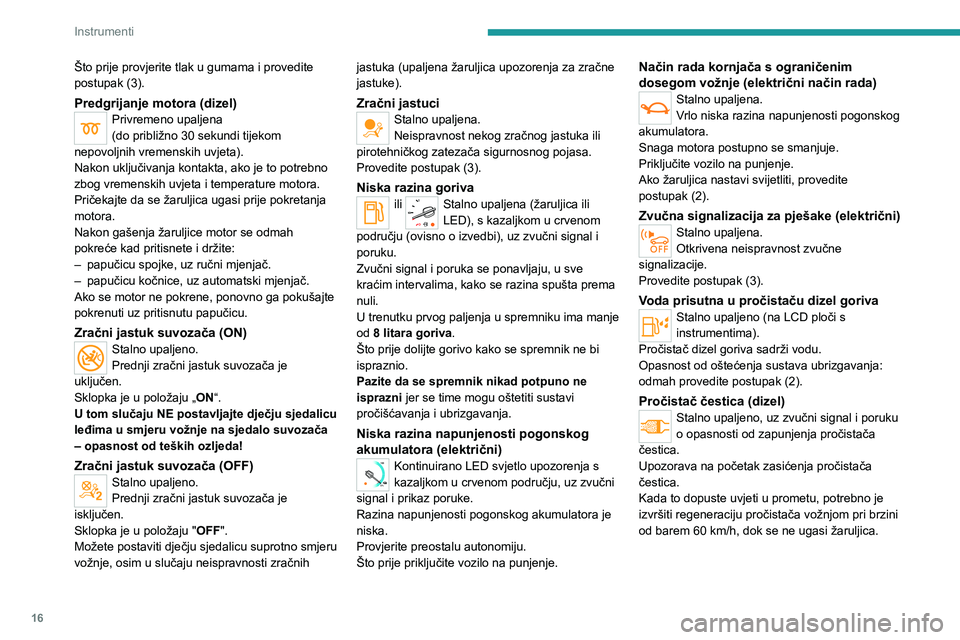

16
Instrumenti
Što prije provjerite tlak u gumama i provedite
postupak (3).
Predgrijanje motora (dizel)Privremeno upaljena
(do približno 30 sekundi tijekom
nepovoljnih vremenskih uvjeta).
Nakon uključivanja kontakta, ako je to potrebno
zbog vremenskih uvjeta i temperature motora.
Pričekajte da se žaruljica ugasi prije pokretanja
motora.
Nakon gašenja žaruljice motor se odmah
pokreće kad pritisnete i držite:
– papučicu spojke, uz ručni mjenjač.– papučicu kočnice, uz automatski mjenjač.Ako se motor ne pokrene, ponovno ga pokušajte
pokrenuti uz pritisnutu papučicu.
Zračni jastuk suvozača (ON)Stalno upaljeno.
Prednji zračni jastuk suvozača je
uključen.
Sklopka je u položaju „ ON“.
U tom slučaju NE postavljajte dječju sjedalicu
leđima u smjeru vožnje na sjedalo suvozača
– opasnost od teških ozljeda!
Zračni jastuk suvozača (OFF)Stalno upaljeno.
Prednji zračni jastuk suvozača je
isključen.
Sklopka je u položaju " OFF".
Možete postaviti dječju sjedalicu suprotno smjeru
vožnje, osim u slučaju neispravnosti zračnih jastuka (upaljena žaruljica upozorenja za zračne
jastuke).
Zračni jastuciStalno upaljena.
Neispravnost nekog zračnog jastuka ili
pirotehničkog zatezača sigurnosnog pojasa.
Provedite postupak (3).
Niska razina gorivaili Stalno upaljena (žaruljica ili
LED), s kazaljkom u crvenom
području (ovisno o izvedbi), uz zvučni signal i
poruku.
Zvučni signal i poruka se ponavljaju, u sve
kraćim intervalima, kako se razina spušta prema
nuli.
U trenutku prvog paljenja u spremniku ima manje
od 8 litara goriva.
Što prije dolijte gorivo kako se spremnik ne bi
ispraznio.
Pazite da se spremnik nikad potpuno ne
isprazni jer se time mogu oštetiti sustavi
pročišćavanja i ubrizgavanja.
Niska razina napunjenosti pogonskog
akumulatora (električni)
0 %
100Kontinuirano LED svjetlo upozorenja s
kazaljkom u crvenom području, uz zvučni
signal i prikaz poruke.
Razina napunjenosti pogonskog akumulatora je
niska.
Provjerite preostalu autonomiju.
Što prije priključite vozilo na punjenje.
Način rada kornjača s ograničenim
dosegom vožnje (električni način rada)
Stalno upaljena.
Vrlo niska razina napunjenosti pogonskog
akumulatora.
Snaga motora postupno se smanjuje.
Priključite vozilo na punjenje.
Ako žaruljica nastavi svijetliti, provedite
postupak (2).
Zvučna signalizacija za pješake (električni)Stalno upaljena.
Otkrivena neispravnost zvučne
signalizacije.
Provedite postupak (3).
Voda prisutna u pročistaču dizel gorivaStalno upaljeno (na LCD ploči s
instrumentima).
Pročistač dizel goriva sadrži vodu.
Opasnost od oštećenja sustava ubrizgavanja:
odmah provedite postupak (2).
Pročistač čestica (dizel)Stalno upaljeno, uz zvučni signal i poruku
o opasnosti od zapunjenja pročistača
čestica.
Upozorava na početak zasićenja pročistača
čestica.
Kada to dopuste uvjeti u prometu, potrebno je
izvršiti regeneraciju pročistača vožnjom pri brzini
od barem 60 km/h, dok se ne ugasi žaruljica.

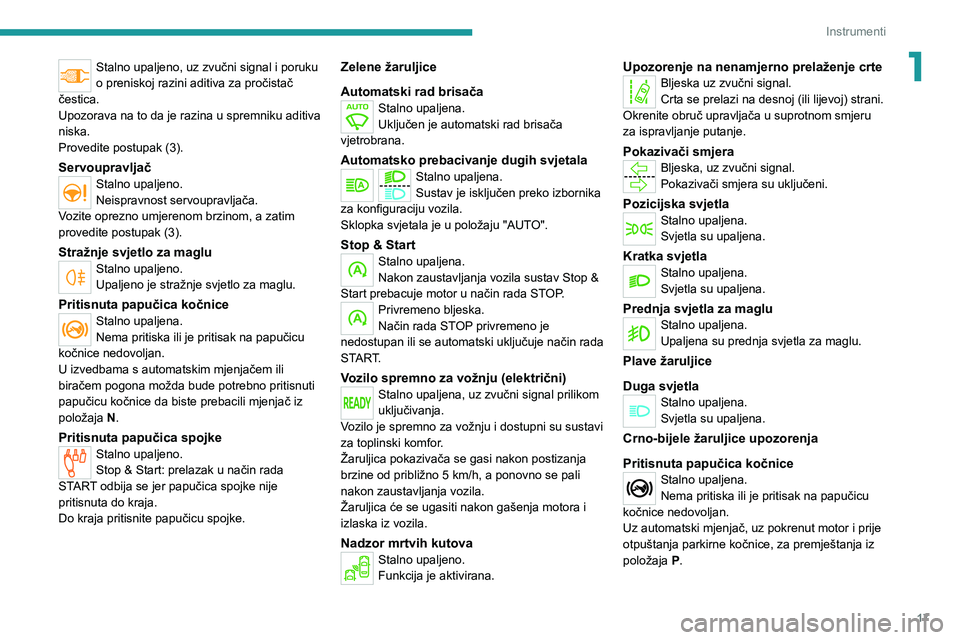

17
Instrumenti
1Stalno upaljeno, uz zvučni signal i poruku
o preniskoj razini aditiva za pročistač
čestica.
Upozorava na to da je razina u spremniku aditiva
niska.
Provedite postupak (3).
ServoupravljačStalno upaljeno.
Neispravnost servoupravljača.
Vozite oprezno umjerenom brzinom, a zatim
provedite postupak (3).
Stražnje svjetlo za magluStalno upaljeno.
Upaljeno je stražnje svjetlo za maglu.
Pritisnuta papučica kočniceStalno upaljena.
Nema pritiska ili je pritisak na papučicu
kočnice nedovoljan.
U izvedbama s automatskim mjenjačem ili
biračem pogona možda bude potrebno pritisnuti
papučicu kočnice da biste prebacili mjenjač iz
položaja N.
Pritisnuta papučica spojkeStalno upaljeno.
Stop & Start: prelazak u način rada
START odbija se jer papučica spojke nije
pritisnuta do kraja.
Do kraja pritisnite papučicu spojke.
Zelene žaruljice
Automatski rad brisača
Stalno upaljena.
Uključen je automatski rad brisača
vjetrobrana.
Automatsko prebacivanje dugih svjetalaStalno upaljena.
Sustav je isključen preko izbornika
za konfiguraciju vozila.
Sklopka svjetala je u položaju "AUTO".
Stop & StartStalno upaljena.
Nakon zaustavljanja vozila sustav Stop &
Start prebacuje motor u način rada STOP.
Privremeno bljeska.
Način rada STOP privremeno je
nedostupan ili se automatski uključuje način rada
START.
Vozilo spremno za vožnju (električni)Stalno upaljena, uz zvučni signal prilikom
uključivanja.
Vozilo je spremno za vožnju i dostupni su sustavi
za toplinski komfor.
Žaruljica pokazivača se gasi nakon postizanja
brzine od približno 5 km/h, a ponovno se pali nakon zaustavljanja vozila.
Žaruljica će se ugasiti nakon gašenja motora i
izlaska iz vozila.
Nadzor mrtvih kutovaStalno upaljeno.
Funkcija je aktivirana.
Upozorenje na nenamjerno prelaženje crteBljeska uz zvučni signal.
Crta se prelazi na desnoj (ili lijevoj) strani.
Okrenite obruč upravljača u suprotnom smjeru
za ispravljanje putanje.
Pokazivači smjeraBljeska, uz zvučni signal.
Pokazivači smjera su uključeni.
Pozicijska svjetlaStalno upaljena.
Svjetla su upaljena.
Kratka svjetlaStalno upaljena.
Svjetla su upaljena.
Prednja svjetla za magluStalno upaljena.
Upaljena su prednja svjetla za maglu.
Plave žaruljice
Duga svjetla
Stalno upaljena.
Svjetla su upaljena.
Crno-bijele žaruljice upozorenja
Pritisnuta papučica kočnice
Stalno upaljena.
Nema pritiska ili je pritisak na papučicu
kočnice nedovoljan.
Uz automatski mjenjač, uz pokrenut motor i prije
otpuštanja parkirne kočnice, za premještanja iz
položaja P.

18
Instrumenti
Više informacija o provjeri razina
tekućina potražite u odgovarajućem
odjeljku.
Provjera razine
Temperatura i tlak u rashladnom sustavu rastu
već nakon nekoliko minuta vožnje.
Za dolijevanje tekućine:
► pričekajte barem jedan sat da se motor ohladi► odvrnite čep za dva kruga radi smanjenja tlaka► nakon pada tlaka skinite čep► dolijte potrebnu količinu tekućine, do oznake "MAX".
Više informacija o provjeri razina tekućina
potražite u odgovarajućem odjeljku.
Budite oprezni prilikom ulijevanja
rashladne tekućine (opasnost od
opeklina). Ne punite iznad oznake
maksimalne razine (naznačene na
spremniku).
Pokazivač razine motornog
ulja
(Ovisno o izvedbi)
Nakon davanja kontakta u izvedbama s
električnim brojačem, status razine motornog
ulja prikazuje se nekoliko sekundi na ploči
s instrumentima zajedno s upozorenjem na
redovito održavanje.
Pokazivači
servisni brojač
Podatak o narednom održavanju prikazuje se na
ploči s instrumentima. Ovisno o izvedbi vozila:
– Linija na prikazu putomjera pokazuje preostalu udaljenost do narednog održavanja ili prijeđenu
udaljenost od prethodnog roka za održavanje, a
ispred te vrijednosti nalazi se znak „-“.
– Poruka upozorenja pokazuje preostalu udaljenost, kao i preostali vremenski period do
narednog održavanja ili da je rok ta održavanje
prekoračen.
Servisni ključPrivremeno upaljeno nakon uključivanja
kontakta.
Do sljedećeg servisa ostalo je između 620 i 1860
milja (1000 i 3000 km).
Stalno, nakon uključivanja kontakta.
Do narednog održavanja preostaje manje
od 1000 km.
Uskoro dajte vozilo na održavanje.
Servisni ključ bljeskaTreperi zatim stalno, nakon uključivanja kontakta.
(Za izvedbe s dizelskim motorom BlueHDi,
zajedno sa žaruljicom za Servis.)
Interval održavanja je prekoračen.
Što prije dajte vozilo na održavanje.
Inicijalizacija servisnog brojača
Nakon svakog redovitog održavanja potrebno je
inicijalizirati servisni brojač.
► Isključite kontakt.


► Pritisnite ovu tipku i držite je pritisnutu.► Uključite kontakt; na prikazu putomjera počinje odbrojavanje.► Kad je na ekranu prikazano =0, otpustite
tipku; sličica ključa nestaje s prikaza.
Ako nakon ovog postupka morate odspojiti akumulator, zaključajte vozilo i
pričekajte najmanje 5 minuta, radi uvažavanja
reinicijalizacije servisnog brojača.
Prikaz podatka o održavanju
Podacima o održavanju možete pristupiti u bilo
kojem trenutku.
► Pritisnite ovu tipku.Podaci o održavanju prikazuju se nekoliko
sekundi.
Prikazana udaljenost (u kilometrima ili
miljama) računa se prema prijeđenoj
udaljenosti i vremenu koje je prošlo od
posljednjeg održavanja.
Upozorenje se može uključiti kada se približi
naredno održavanje.
Pokazivač temperature
rashladne tekućine (dizel)


Uz pokrenut motor:– U području A temperatura je ispravna.– U području B temperatura je previsoka.
Odgovarajuća žaruljica i STOP žaruljica svijetlit
će u crvenoj boji na ploči s instrumentima,
prikazat će se poruka i oglasiti zvučni signal.
Obvezno zaustavite vozilo čim to dopuste
uvjeti.
Pričekajte nekoliko minuta prije gašenja motora.
Nakon prekida kontakta, oprezno
podignite poklopac motora i provjerite
razinu rashladne tekućine.
