PEUGEOT EXPERT 2021 Upute Za Rukovanje (in Croatian)

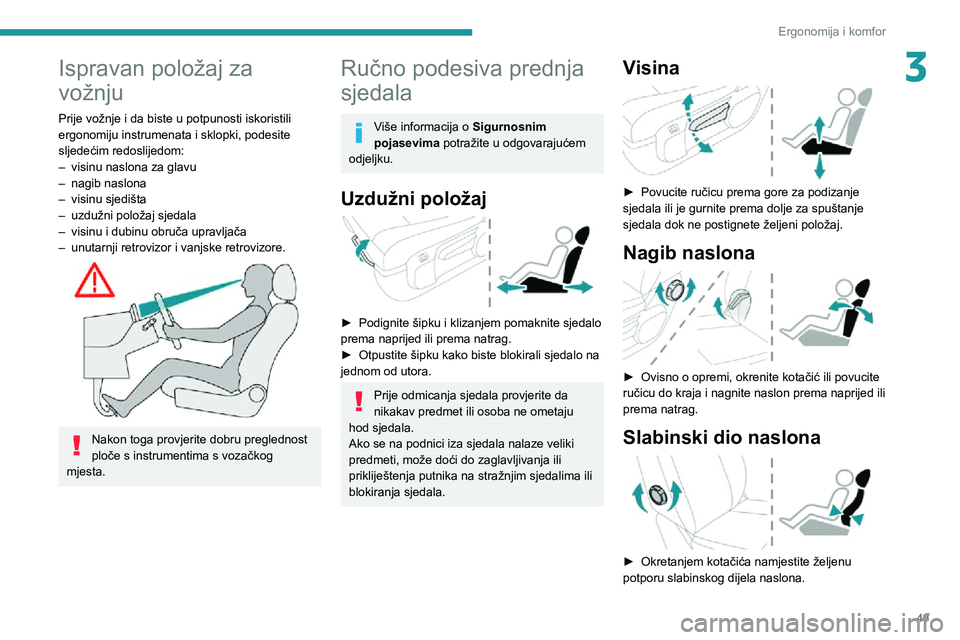

49
Ergonomija i komfor
3Ispravan položaj za
vožnju
Prije vožnje i da biste u potpunosti iskoristili
ergonomiju instrumenata i sklopki, podesite
sljedećim redoslijedom:
– visinu naslona za glavu– nagib naslona– visinu sjedišta– uzdužni položaj sjedala– visinu i dubinu obruča upravljača– unutarnji retrovizor i vanjske retrovizore.

Nakon toga provjerite dobru preglednost
ploče s instrumentima s vozačkog
mjesta.
Ručno podesiva prednja
sjedala
Više informacija o Sigurnosnim
pojasevima potražite u odgovarajućem
odjeljku.
Uzdužni položaj

► Podignite šipku i klizanjem pomaknite sjedalo prema naprijed ili prema natrag.► Otpustite šipku kako biste blokirali sjedalo na jednom od utora.
Prije odmicanja sjedala provjerite da
nikakav predmet ili osoba ne ometaju
hod sjedala.
Ako se na podnici iza sjedala nalaze veliki
predmeti, može doći do zaglavljivanja ili
prikliještenja putnika na stražnjim sjedalima ili
blokiranja sjedala.
Visina

► Povucite ručicu prema gore za podizanje sjedala ili je gurnite prema dolje za spuštanje
sjedala dok ne postignete željeni položaj.
Nagib naslona

► Ovisno o opremi, okrenite kotačić ili povucite ručicu do kraja i nagnite naslon prema naprijed ili
prema natrag.
Slabinski dio naslona

► Okretanjem kotačića namjestite željenu potporu slabinskog dijela naslona.

50
Ergonomija i komfor
Podešavanje visine
naslona za glavu

Ako vozilo ima tu funkciju.► Namjestite ga tako da ga povučete do krajnjeg položaja (urez).► Za skidanje pritisnite tipku A i povucite ga
prema gore.
► Za ponovno postavljanje umetnite šipke naslona za glavu u otvore, pazeći da su u osi
naslona sjedala.
► Spušta se istovremenim pritiskom na tipku A i
guranjem naslona za glavu.
Naslon za glavu ima ozubljenje koje
sprečava njegovo spuštanje; to je
dodatni element sigurnosti u slučaju sudara.
Naslon za glavu je dobro namješten kad je
njegov gornji rub u ravnini s vrhom glave.
Preklapanje naslona sjedala
vozača i/ili suvozača


Preklopljeno suvozačevo sjedalo omogućuje
vam da prevozite dugačke predmete.
Preklapanje vozačeva sjedala omogućuje
vatrogascima da evakuiraju putnike na stražnjim
sjedalima.
Pripazite da nikakav predmet u gornjem
ili donjem dijelu ne sprječava pomicanje
sjedala.
► Spustite naslon za glavu, i ako ga vaše vozilo ima, podignite naslon za ruku i preklopite stolić
na poleđini sjedala.
Preporučujemo deaktiviranje zračnog
jastuka suvozača.


► Povucite ručicu do kraja i preklopite naslon prema naprijed.
Za vraćanje u normalan položaj povucite ručicu
prema gore i podignite naslon u uspravan
položaj.
U slučaju naglog usporavanja predmeti
odloženi na preklopljenom naslonu mogu
postati projektili.
Prednja električna sjedala
Kako se ne bi ispraznio akumulator,
prilikom električnih podešavanja motor
mora raditi.
Više informacija o Sigurnosnim
pojasevima potražite u odgovarajućem
odjeljku.
Uzdužni položaj

► Gurnite ručicu prema naprijed ili prema natrag za pomicanje sjedala u željenom smjeru.
Prije odmicanja sjedala provjerite da
nikakav predmet ili osoba ne ometaju
hod sjedala.
Ako se na podnici iza sjedala nalaze veliki
predmeti, može doći do zaglavljivanja ili
prikliještenja putnika na stražnjim sjedalima ili
blokiranja sjedala.
Visina sjedišta

► Gurnite prekidač prema gore ili prema dolje do željene visine.
Nagib naslona

► Gurnite ručicu prema naprijed ili prema natrag za podešavanje nagiba zaslona.

51
Ergonomija i komfor

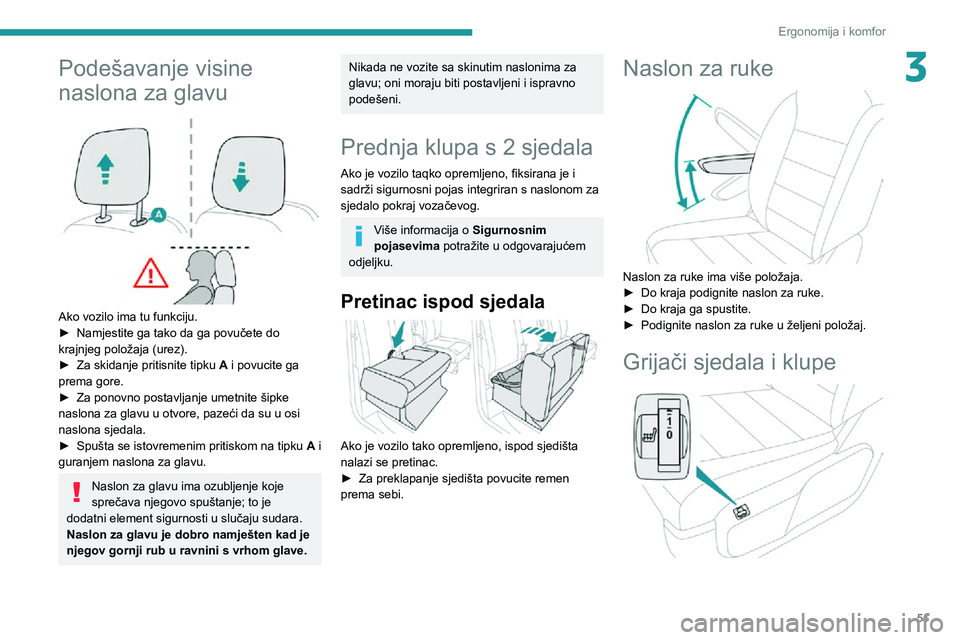

3Podešavanje visine
naslona za glavu


Ako vozilo ima tu funkciju.► Namjestite ga tako da ga povučete do krajnjeg položaja (urez).► Za skidanje pritisnite tipku A i povucite ga
prema gore.
► Za ponovno postavljanje umetnite šipke naslona za glavu u otvore, pazeći da su u osi
naslona sjedala.
► Spušta se istovremenim pritiskom na tipku A i
guranjem naslona za glavu.
Naslon za glavu ima ozubljenje koje
sprečava njegovo spuštanje; to je
dodatni element sigurnosti u slučaju sudara.
Naslon za glavu je dobro namješten kad je
njegov gornji rub u ravnini s vrhom glave.
Nikada ne vozite sa skinutim naslonima za
glavu; oni moraju biti postavljeni i ispravno
podešeni.
Prednja klupa s 2 sjedala
Ako je vozilo taqko opremljeno, fiksirana je i
sadrži sigurnosni pojas integriran s naslonom za
sjedalo pokraj vozačevog.
Više informacija o Sigurnosnim
pojasevima potražite u odgovarajućem
odjeljku.
Pretinac ispod sjedala

Ako je vozilo tako opremljeno, ispod sjedišta
nalazi se pretinac.
► Za preklapanje sjedišta povucite remen prema sebi.
Naslon za ruke

Naslon za ruke ima više položaja.► Do kraja podignite naslon za ruke.► Do kraja ga spustite.► Podignite naslon za ruke u željeni položaj.
Grijači sjedala i klupe

52
Ergonomija i komfor
Podešavanje jačine masaže

Jačina masaže podešava se pritiskom na ovu tipku.
Postoje dvije jačine masaže.
Podešavanje obruča
upravljača





Ako vozilo ima tu funkciju.
► Dok je motor u radu, pomicanjem kotačića uključite i odaberite željenu razinu grijanja od
0 (isključeno) do 3 (jako)
Ne preporučuje se dulja upotreba grijača
sjedala za osobe s osjetljivom kožom.
Postoji opasnost od opeklina kod osoba čiji je
osjet topline umanjen (zbog bolesti, uzimanja
lijekova itd.).
Da biste zaštitili podlošku grijača i spriječili
kratki spoj:
– ne postavljajte teške ili oštre predmete na sjedalo.– ne klečite i ne stojte na sjedalu.– ne prolijevajte tekućinu na sjedalo.– nikad se ne koristite funkcijom grijanja ako je sjedalo vlažno.
Ne koristite funkciju ako nema nikoga na sjedalu.
Smanjite intenzitet grijanja što je prije
moguće.
Kad sjedalo i prostor za suvozača dosegnu
zadovoljavajuću temperaturu, isključite
funkciju; smanjenje električne potrošnje
smanjuje potrošnju energije.
Električno podešavanje
slabinskog dijela naslona


► Potpora na slabinskom dijelu naslona podešava se pritiskom na prekidač.
Funkcija masaže

Ta funkcija omogućuje masažu u slabinskom
dijelu naslona. Ona može raditi samo uz
pokrenut motor, kao i u načinu rada STOP
sustava Stop & Start.
Uključivanje/isključivanje
► Pritisnite ovu tipku za uključivanje/isključivanje funkcije.
Prilikom uključivanja pali se žaruljica. Funkcija
masaže uključuje se na jedan sat.
Za to vrijeme, masaža se izvršava u 6 ciklusa po 10 minuta (6 minuta masaže i 4 minute pauze).Nakon jednog sata funkcija se isključuje, a
žaruljica se gasi.

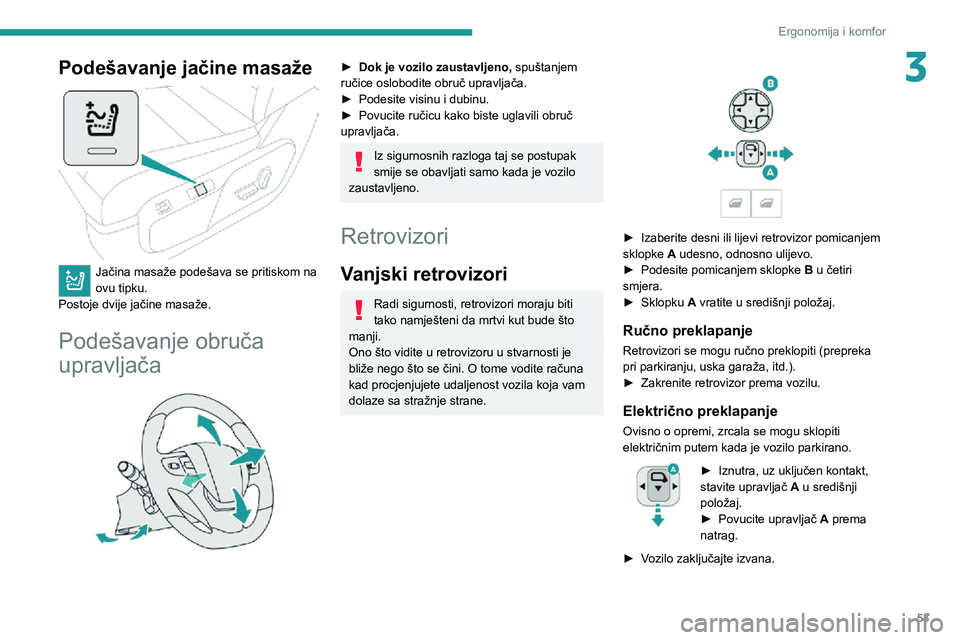

53
Ergonomija i komfor
3Podešavanje jačine masaže

Jačina masaže podešava se pritiskom na
ovu tipku.
Postoje dvije jačine masaže.
Podešavanje obruča
upravljača


► Dok je vozilo zaustavljeno, spuštanjem
ručice oslobodite obruč upravljača.
► Podesite visinu i dubinu.► Povucite ručicu kako biste uglavili obruč upravljača.
Iz sigurnosnih razloga taj se postupak
smije se obavljati samo kada je vozilo
zaustavljeno.
Retrovizori
Vanjski retrovizori
Radi sigurnosti, retrovizori moraju biti
tako namješteni da mrtvi kut bude što
manji.
Ono što vidite u retrovizoru u stvarnosti je
bliže nego što se čini. O tome vodite računa
kad procjenjujete udaljenost vozila koja vam
dolaze sa stražnje strane.


► Izaberite desni ili lijevi retrovizor pomicanjem sklopke A udesno, odnosno ulijevo.► Podesite pomicanjem sklopke B u četiri
smjera.
► Sklopku A vratite u središnji položaj.
Ručno preklapanje
Retrovizori se mogu ručno preklopiti (prepreka
pri parkiranju, uska garaža, itd.).
► Zakrenite retrovizor prema vozilu.
Električno preklapanje
Ovisno o opremi, zrcala se mogu sklopiti
električnim putem kada je vozilo parkirano.
► Iznutra, uz uključen kontakt, stavite upravljač A u središnji
položaj.
► Povucite upravljač A prema
natrag.
► Vozilo zaključajte izvana.

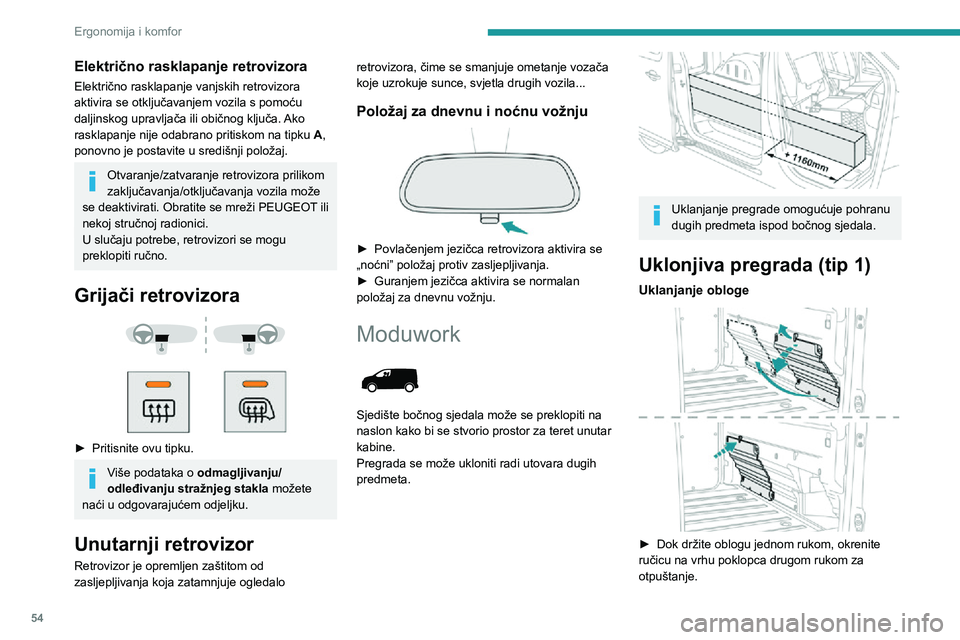

54
Ergonomija i komfor
Električno rasklapanje retrovizora
Električno rasklapanje vanjskih retrovizora
aktivira se otključavanjem vozila s pomoću
daljinskog upravljača ili običnog ključa. Ako
rasklapanje nije odabrano pritiskom na tipku A,
ponovno je postavite u središnji položaj.
Otvaranje/zatvaranje retrovizora prilikom
zaključavanja/otključavanja vozila može
se deaktivirati. Obratite se mreži PEUGEOT ili nekoj stručnoj radionici.
U slučaju potrebe, retrovizori se mogu
preklopiti ručno.
Grijači retrovizora


► Pritisnite ovu tipku.
Više podataka o odmagljivanju/
odleđivanju stražnjeg stakla možete
naći u odgovarajućem odjeljku.
Unutarnji retrovizor
Retrovizor je opremljen zaštitom od
zasljepljivanja koja zatamnjuje ogledalo retrovizora, čime se smanjuje ometanje vozača
koje uzrokuje sunce, svjetla drugih vozila...
Položaj za dnevnu i noćnu vožnju

► Povlačenjem jezičca retrovizora aktivira se „noćni” položaj protiv zasljepljivanja.► Guranjem jezičca aktivira se normalan položaj za dnevnu vožnju.
Moduwork

Sjedište bočnog sjedala može se preklopiti na
naslon kako bi se stvorio prostor za teret unutar
kabine.
Pregrada se može ukloniti radi utovara dugih
predmeta.


Uklanjanje pregrade omogućuje pohranu
dugih predmeta ispod bočnog sjedala.
Uklonjiva pregrada (tip 1)
Uklanjanje obloge

► Dok držite oblogu jednom rukom, okrenite ručicu na vrhu poklopca drugom rukom za
otpuštanje.

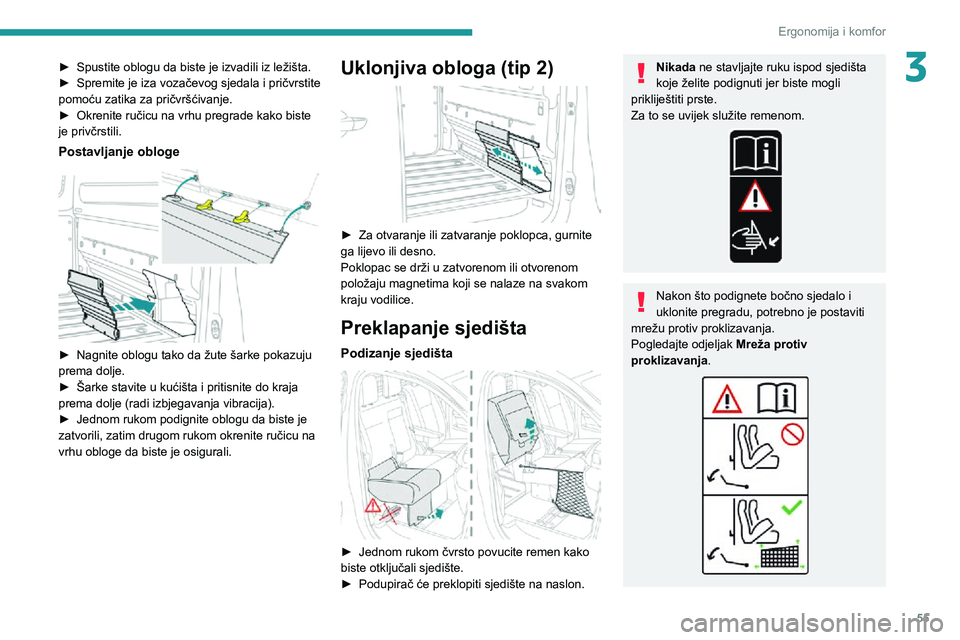

55
Ergonomija i komfor
3► Spustite oblogu da biste je izvadili iz ležišta.► Spremite je iza vozačevog sjedala i pričvrstite pomoću zatika za pričvršćivanje.► Okrenite ručicu na vrhu pregrade kako biste je privčrstili.
Postavljanje obloge

► Nagnite oblogu tako da žute šarke pokazuju prema dolje.► Šarke stavite u kućišta i pritisnite do kraja prema dolje (radi izbjegavanja vibracija).► Jednom rukom podignite oblogu da biste je zatvorili, zatim drugom rukom okrenite ručicu na
vrhu obloge da biste je osigurali.
Uklonjiva obloga (tip 2)

► Za otvaranje ili zatvaranje poklopca, gurnite ga lijevo ili desno.
Poklopac se drži u zatvorenom ili otvorenom
položaju magnetima koji se nalaze na svakom
kraju vodilice.
Preklapanje sjedišta
Podizanje sjedišta

► Jednom rukom čvrsto povucite remen kako biste otključali sjedište. ► Podupirač će preklopiti sjedište na naslon.
Nikada ne stavljajte ruku ispod sjedišta
koje želite podignuti jer biste mogli
prikliještiti prste.
Za to se uvijek služite remenom.
Nakon što podignete bočno sjedalo i
uklonite pregradu, potrebno je postaviti
mrežu protiv proklizavanja.
Pogledajte odjeljak Mreža protiv
proklizavanja.

56
Ergonomija i komfor
Postavite mrežu protiv proklizavanja (priloženu u vozilu) kad je podignuto sjedalo i
uklonjena pregradna obloga.
Ne upotrebljavajte mrežu u druge svrhe.
Redovito provjeravajte stanje mreže protiv
proklizavanja. Ako se pojave znakovi
trošenja mreže, obratite se mreži PEUGEOT
i zamijenite je mrežom koja odgovara
specifikacijama koje za vaše vozilo propisuje
PEUGEOT.
Kad više ne prevozite duge terete, uvijek
vratite uklonjivu oblogu natrag na njezino
mjesto.
"Zakretni pisaći stolić"
Ako je ugrađeno u vozilu, središnje sjedalo može
se sklopiti i pretvoriti u radni stolić s mogućnošću
okretanja (kad je vozilo zaustavljeno).
► Povucite ručicu na vrhu naslona.
Spuštanje sjedišta

► Uklanjanje mreže protiv proklizavanja.► Za vraćanje sjedišta u normalan položaj, čvrsto pritisnite vrh sjedala jednom rukom dok se
ne vrati na svoje mjesto.
Pazite da se predmeti ili stopala putnika
ne nalaze u području hvatišta i da ne
sprječavaju pričvršćivanje sklopa.
Mreža protiv proklizavanja
Postavljanje mreže

► Postavite prvi zatezač u gornji otvor 1, koji
se nalazi ispod preklopljenog sjedala. Držite
zatezač pritisnut uz konstrukciju i okrenite ga
četvrtinu kruga (u smjeru kazaljke na satu) da ga
zaključate na mjesto.
► Postavite drugi zatezač u donji otvor 2, koji
se nalazi na bazi sjedala. Držite zatezač pritisnut
uz konstrukciju i okrenite ga četvrtinu kruga (u
smjeru kazaljke na satu) da ga zaključate na
mjesto.


► Pričvrstite prvu kuku na prsten 3 koji se
nalazi u pretincu za rukavice.
► Pričvrstite prvu kuku na prsten 4 koji se
nalazi u pretincu za rukavice.
Uklanjanje mreže
► Otpustite kuke s prstena 4 i 3.► Uklonite donji zatezač 2 pa gornji zatezač 1
tako da ih okrenete za četvrtinu kruga unatrag za
otključavanje.
Pazite da su dimenzije, oblik i obujam
utovarenog tereta u skladu sa zakonom
o sigurnosti prometa na cestama i ne
narušavaju vidno polje vozača.
Sav teret mora biti osiguran na odgovarajući
način da bi se minimiziralo pomicanje i
spriječile ozljede.

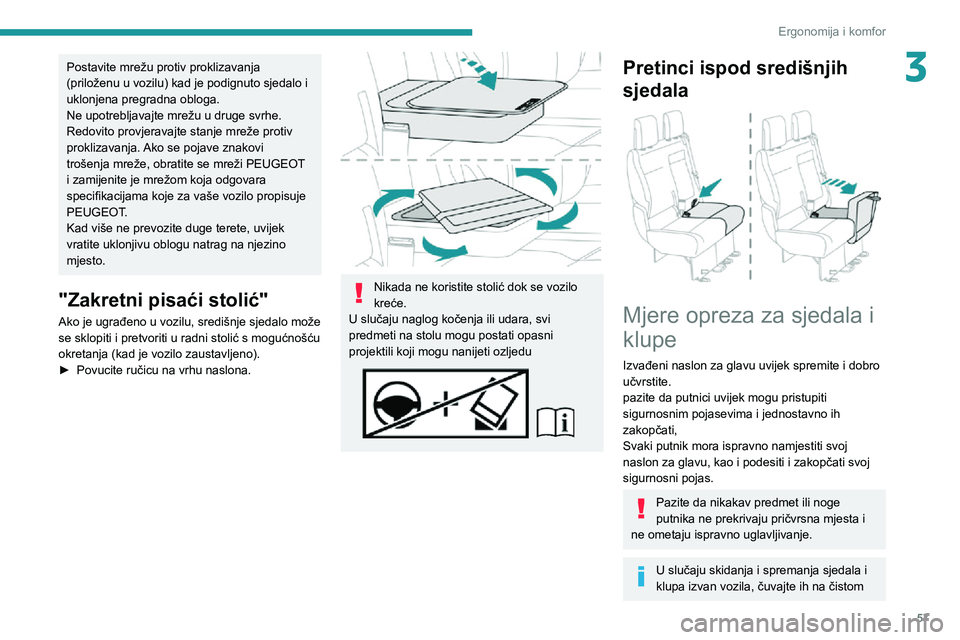

57
Ergonomija i komfor
3Postavite mrežu protiv proklizavanja
(priloženu u vozilu) kad je podignuto sjedalo i
uklonjena pregradna obloga.
Ne upotrebljavajte mrežu u druge svrhe.
Redovito provjeravajte stanje mreže protiv
proklizavanja. Ako se pojave znakovi
trošenja mreže, obratite se mreži PEUGEOT
i zamijenite je mrežom koja odgovara
specifikacijama koje za vaše vozilo propisuje
PEUGEOT.
Kad više ne prevozite duge terete, uvijek
vratite uklonjivu oblogu natrag na njezino
mjesto.
"Zakretni pisaći stolić"
Ako je ugrađeno u vozilu, središnje sjedalo može
se sklopiti i pretvoriti u radni stolić s mogućnošću
okretanja (kad je vozilo zaustavljeno).
► Povucite ručicu na vrhu naslona.

Nikada ne koristite stolić dok se vozilo
kreće.
U slučaju naglog kočenja ili udara, svi
predmeti na stolu mogu postati opasni
projektili koji mogu nanijeti ozljedu
Pretinci ispod središnjih
sjedala


Mjere opreza za sjedala i
klupe
Izvađeni naslon za glavu uvijek spremite i dobro
učvrstite.
pazite da putnici uvijek mogu pristupiti
sigurnosnim pojasevima i jednostavno ih
zakopčati,
Svaki putnik mora ispravno namjestiti svoj
naslon za glavu, kao i podesiti i zakopčati svoj
sigurnosni pojas.
Pazite da nikakav predmet ili noge
putnika ne prekrivaju pričvrsna mjesta i
ne ometaju ispravno uglavljivanje.
U slučaju skidanja i spremanja sjedala i
klupa izvan vozila, čuvajte ih na čistom

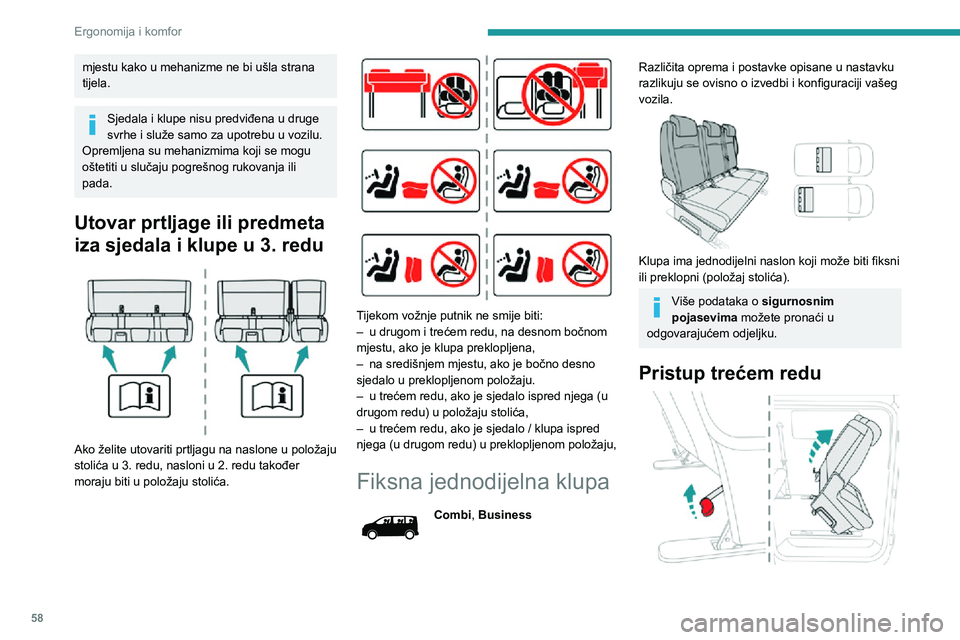

58
Ergonomija i komfor
► Ručicom oslobodite stražnje noge i preklopite sjedalo.► Za vraćanje u osnovni položaj, nagnite klupu prema natrag do uglavljivanja nogu.
Nije potrebno preklapanje naslona u
položaj stolića za preklapanje klupe i
pristupa u 3. red.
Preklapanje naslona u
položaj stolića
► Postavite naslone za glavu u spušteni položaj.

► Sa stražnje strane – spustite ručicu za oslobađanje naslona.
► S prednje strane – podignite ručicu za oslobađanje naslona.► Preklopite naslon na sjedište.► Za uspravljanje naslona, podignite ručicu i naslon.
Prilikom preklapanja naslona na sjedištu
se ne smiju nalaziti predmeti (na primjer
torba ili igračke).
mjestu kako u mehanizme ne bi ušla strana
tijela.
Sjedala i klupe nisu predviđena u druge
svrhe i služe samo za upotrebu u vozilu.
Opremljena su mehanizmima koji se mogu
oštetiti u slučaju pogrešnog rukovanja ili
pada.
Utovar prtljage ili predmeta
iza sjedala i klupe u 3. redu


Ako želite utovariti prtljagu na naslone u položaju
stolića u 3. redu, nasloni u 2. redu također
moraju biti u položaju stolića.


Tijekom vožnje putnik ne smije biti:– u drugom i trećem redu, na desnom bočnom mjestu, ako je klupa preklopljena,– na središnjem mjestu, ako je bočno desno sjedalo u preklopljenom položaju.– u trećem redu, ako je sjedalo ispred njega (u drugom redu) u položaju stolića,– u trećem redu, ako je sjedalo / klupa ispred njega (u drugom redu) u preklopljenom položaju,
Fiksna jednodijelna klupa
Combi, Business
Različita oprema i postavke opisane u nastavku
razlikuju se ovisno o izvedbi i konfiguraciji vašeg
vozila.


Klupa ima jednodijelni naslon koji može biti fiksni
ili preklopni (položaj stolića).
Više podataka o sigurnosnim
pojasevima možete pronaći u
odgovarajućem odjeljku.
Pristup trećem redu
