PEUGEOT EXPERT 2021 Upute Za Rukovanje (in Croatian)

229
Tehnički podaci
9MotoriBlueHDi 150 S&S BVM6BlueHDi 180 S&S EAT8
Mjenjači Automatski s 6 stupnjeva prijenosaAutomatski s 8 stupnjeva prijenosa
Kod DW10FD - ML6 - STTDW10FDCU - AMN8 - STT
Obujam (ccm) 1.9971.499
Maks. snaga: EC standard (kW) 11 0130
Gorivo DizelDizel
Duljina Compact/Standard/
Dugački
(L1/L2/L3) Standard*/Dugački*
(L2/L3)* Compact/Standard/
Dugački
(L1/L2/L3) Standard*/Dugački*
(L2/L3)*
Prikolica s kočnicom (u
okviru ograničenja MTRA)
(kg)
na nagibu od 10 % ili 12 % 6-7-8-9 mjesta
2.3002.5002.3002.500
Prikolica bez kočnice (kg) 750750750750
Maksimalno dopušteno
okomito opterećenje kuke
(kg) 92
100 92100

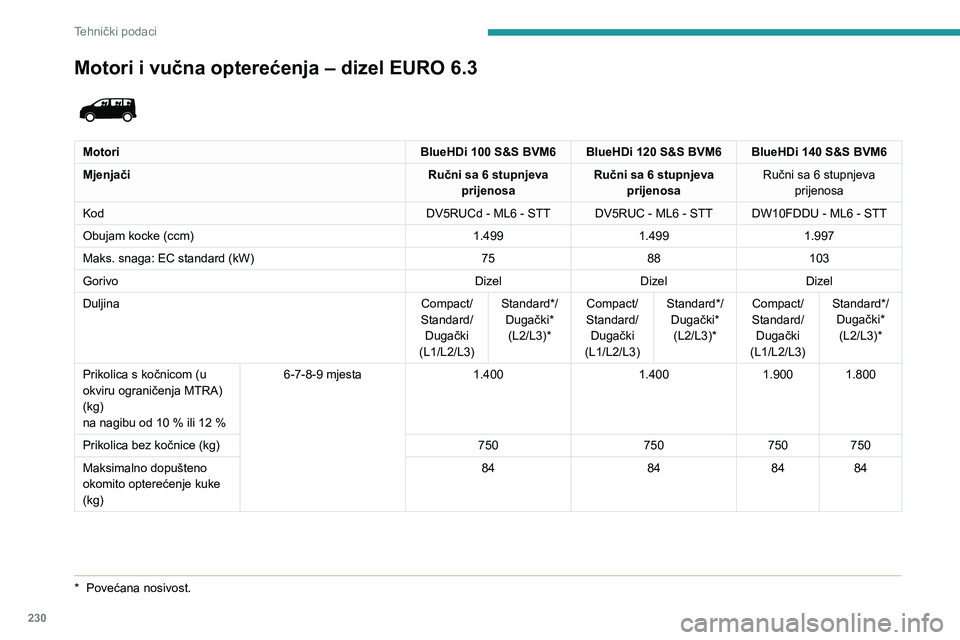

230
Tehnički podaci
Motori i vučna opterećenja – dizel EURO 6.3

MotoriBlueHDi 100 S&S BVM6BlueHDi 120 S&S BVM6BlueHDi 140 S&S BVM6
Mjenjači Ručni sa 6 stupnjeva
prijenosa Ručni sa 6 stupnjeva
prijenosa Ručni sa 6 stupnjeva
prijenosa
Kod DV5RUCd - ML6 - STTDV5RUC - ML6 - STTDW10FDDU - ML6 - STT
Obujam kocke (ccm) 1.4991.4991.997
Maks. snaga: EC standard (kW) 7588103
Gorivo DizelDizelDizel
Duljina Compact/
Standard/ Dugački
(L1/L2/L3) Standard*/
Dugački*(L2/L3)* Compact/
Standard/ Dugački
(L1/L2/L3) Standard*/
Dugački*(L2/L3)* Compact/
Standard/ Dugački
(L1/L2/L3) Standard*/
Dugački*(L2/L3)*
Prikolica s kočnicom (u
okviru ograničenja MTRA)
(kg)
na nagibu od 10 % ili 12 % 6-7-8-9 mjesta
1.4001.4001.9001.800
Prikolica bez kočnice (kg) 750750750750
Maksimalno dopušteno
okomito opterećenje kuke
(kg) 84
848484
* Povećana nosivo st.

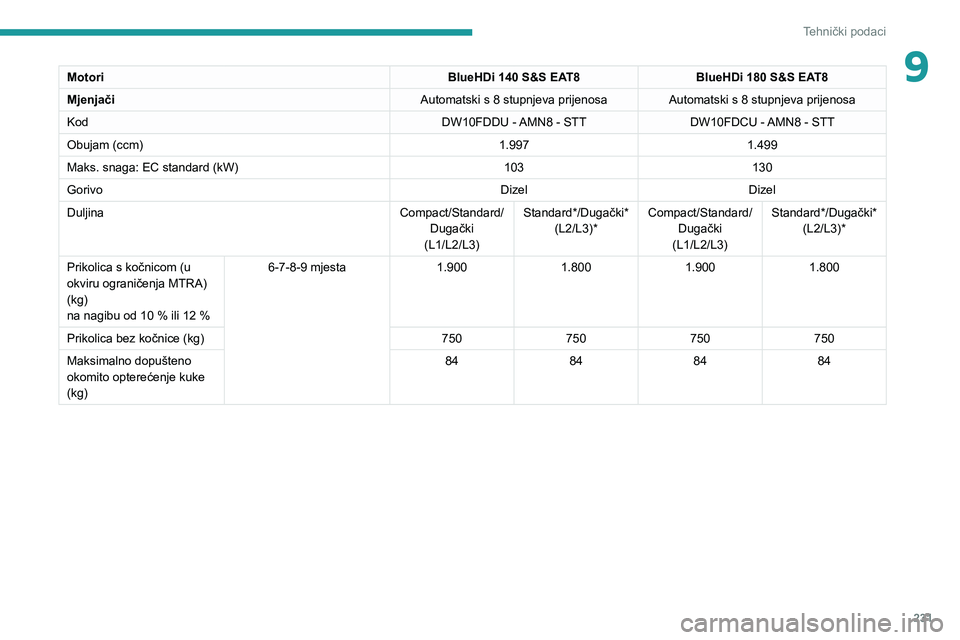

231
Tehnički podaci
9MotoriBlueHDi 140 S&S EAT8BlueHDi 180 S&S EAT8
Mjenjači Automatski s 8 stupnjeva prijenosaAutomatski s 8 stupnjeva prijenosa
Kod DW10FDDU - AMN8 - STTDW10FDCU - AMN8 - STT
Obujam (ccm) 1.9971.499
Maks. snaga: EC standard (kW) 103130
Gorivo DizelDizel
Duljina Compact/Standard/
Dugački
(L1/L2/L3) Standard*/Dugački*
(L2/L3)* Compact/Standard/
Dugački
(L1/L2/L3) Standard*/Dugački*
(L2/L3)*
Prikolica s kočnicom (u
okviru ograničenja MTRA)
(kg)
na nagibu od 10 % ili 12 % 6-7-8-9 mjesta
1.9001.8001.9001.800
Prikolica bez kočnice (kg) 750750750750
Maksimalno dopušteno
okomito opterećenje kuke
(kg) 84
848484

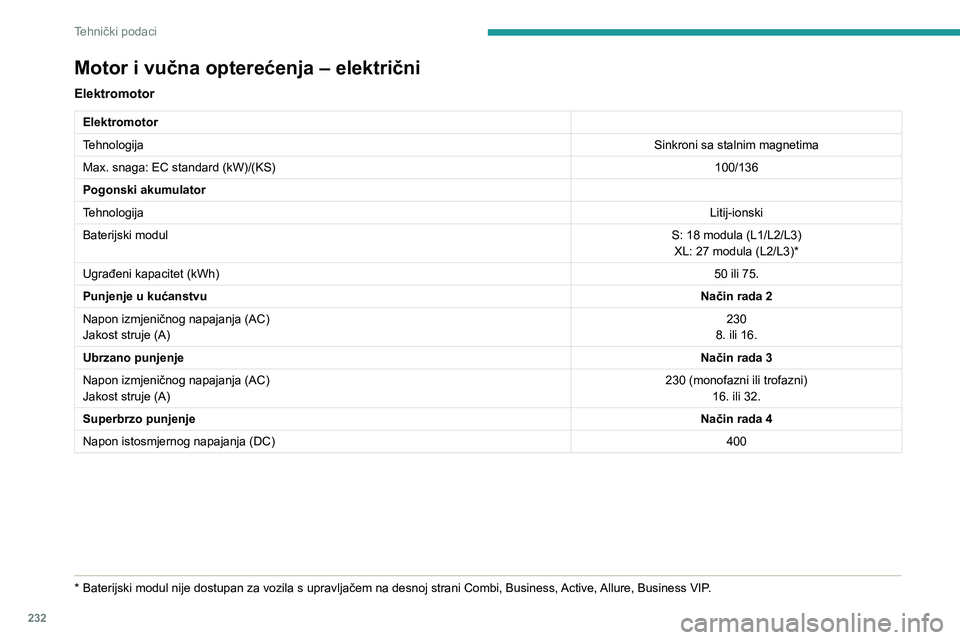

232
Tehnički podaci
Motor i vučna opterećenja – električni
Elektromotor
Elektromotor
TehnologijaSinkroni sa stalnim magnetima
Max. snaga: EC standard (kW)/(KS) 100/136
Pogonski akumulator
Tehnologija Litij-ionski
Baterijski modul S: 18 modula (L1/L2/L3)
XL: 27 modula (L2/L3) *
Ugrađeni kapacitet (kWh) 50 ili 75.
Punjenje u kućanstvu Način rada 2
Napon izmjeničnog napajanja (AC)
Jakost struje (A) 230
8. ili 16.
Ubrzano punjenje Način rada 3
Napon izmjeničnog napajanja (AC)
Jakost struje (A) 230 (monofazni ili trofazni)
16. ili 32.
Superbrzo punjenje Način rada 4
Napon istosmjernog napajanja (DC) 400
* Baterijski modul nije dostupan za vozila s upravljačem na desnoj strani Combi, Business, Active, Allure, Business VIP.

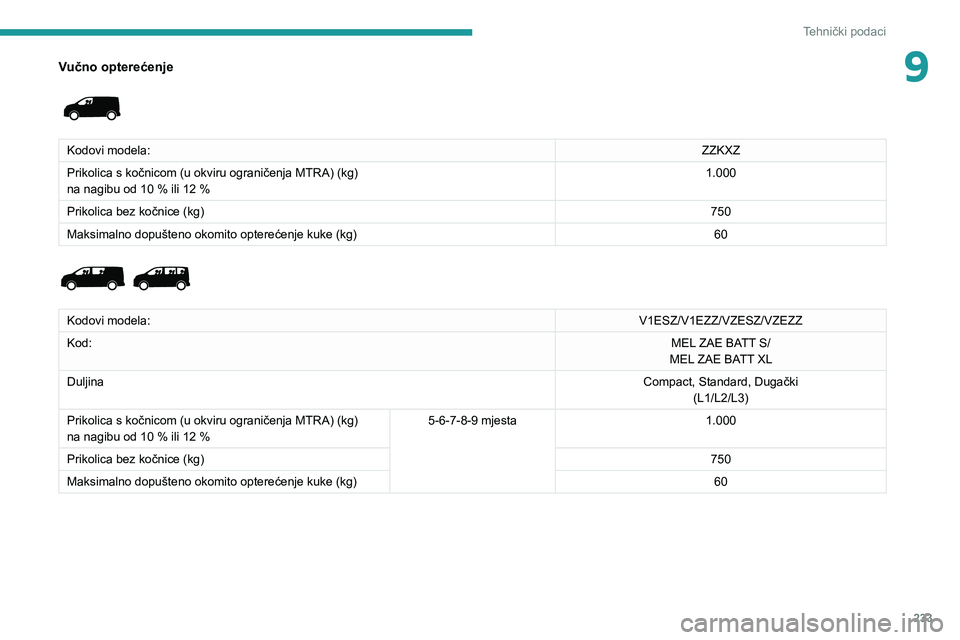

233
Tehnički podaci
9Vučno opterećenje

Kodovi modela:ZZKXZ
Prikolica s kočnicom (u okviru ograničenja MTRA) (kg)
na nagibu od 10 % ili 12 % 1.000
Prikolica bez kočnice (kg) 750
Maksimalno dopušteno okomito opterećenje kuke (kg) 60


Kodovi modela:V1ESZ/V1EZZ/VZESZ/VZEZZ
Kod: MEL ZAE BATT S/
MEL ZAE BATT XL
Duljina Compact, Standard, Dugački
(L1/L2/L3)
Prikolica s kočnicom (u okviru ograničenja MTRA) (kg)
na nagibu od 10 % ili 12 % 5-6-7-8-9 mjesta
1.000
Prikolica bez kočnice (kg) 750
Maksimalno dopušteno okomito opterećenje kuke (kg) 60

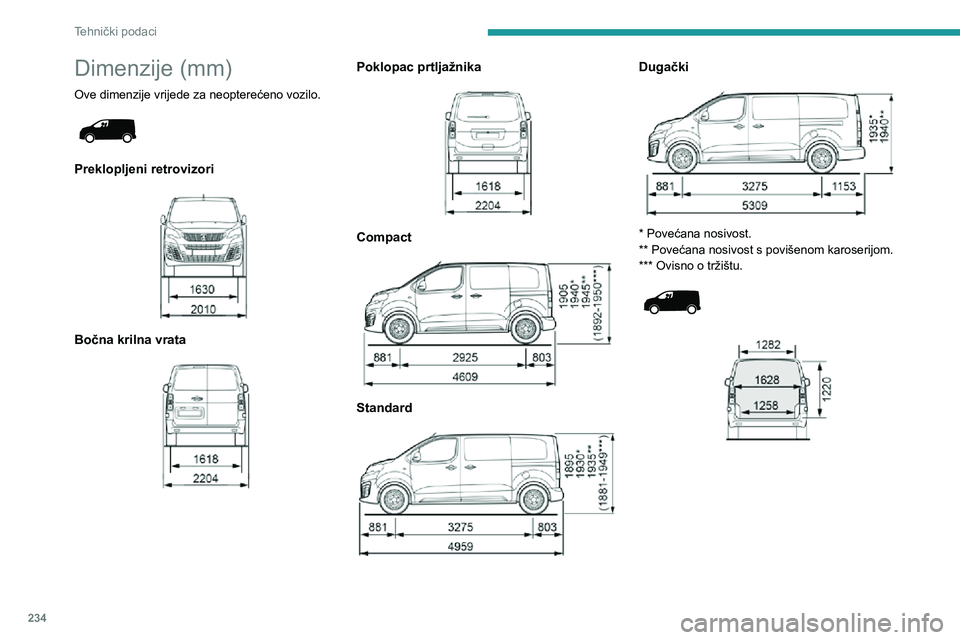

234
Tehnički podaci
Dimenzije (mm)
Ove dimenzije vrijede za neopterećeno vozilo.

Preklopljeni retrovizori

Bočna krilna vrata

Poklopac prtljažnika

Compact

Standard

Dugački

* Povećana nosivost.
** Povećana nosivost s povišenom karoserijom.
*** Ovisno o tržištu.

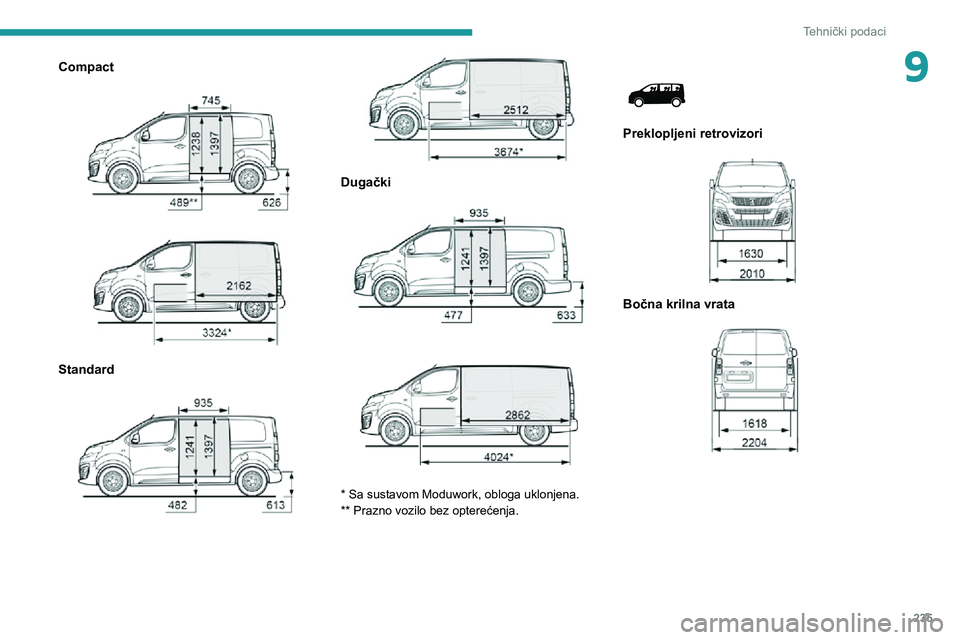

235
Tehnički podaci
9Compact


Standard


Dugački



* Sa sustavom Moduwork, obloga uklonjena.
** Prazno vozilo bez opterećenja.


Preklopljeni retrovizori

Bočna krilna vrata

236
Tehnički podaci
Poklopac prtljažnika

Compact

Standard

Dugački

* Povećana nosivost.
** Povećana nosivost s povišenom karoserijom.
*** Ovisno o tržištu.
Šasija s platformom




Identifikacijske oznake
Različite vidljive oznake koje omogućuju
identifikaciju i pretraživanje vašeg vozila.


A. Identifikacijski broj vozila (VIN) ispod
poklopca motora.

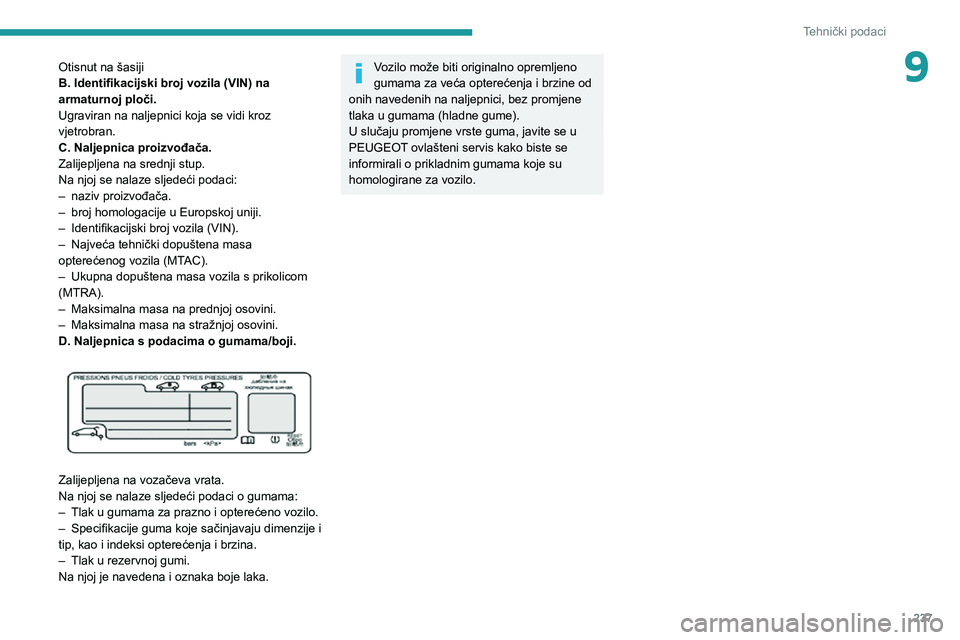

237
Tehnički podaci
9Otisnut na šasiji
B. Identifikacijski broj vozila (VIN) na
armaturnoj ploči.
Ugraviran na naljepnici koja se vidi kroz
vjetrobran.
C. Naljepnica proizvođača.
Zalijepljena na srednji stup.
Na njoj se nalaze sljedeći podaci:
– naziv proizvođača.– broj homologacije u Europskoj uniji.– Identifikacijski broj vozila (VIN).– Najveća tehnički dopuštena masa opterećenog vozila (MTAC).– Ukupna dopuštena masa vozila s prikolicom (MTRA).– Maksimalna masa na prednjoj osovini.– Maksimalna masa na stražnjoj osovini.D. Naljepnica s podacima o gumama/boji.

Zalijepljena na vozačeva vrata.
Na njoj se nalaze sljedeći podaci o gumama:
– Tlak u gumama za prazno i opterećeno vozilo.– Specifikacije guma koje sačinjavaju dimenzije i tip, kao i indeksi opterećenja i brzina.– Tlak u rezervnoj gumi.Na njoj je navedena i oznaka boje laka.
Vozilo može biti originalno opremljeno
gumama za veća opterećenja i brzine od
onih navedenih na naljepnici, bez promjene
tlaka u gumama (hladne gume).
U slučaju promjene vrste guma, javite se u
PEUGEOT ovlašteni servis kako biste se
informirali o prikladnim gumama koje su
homologirane za vozilo.

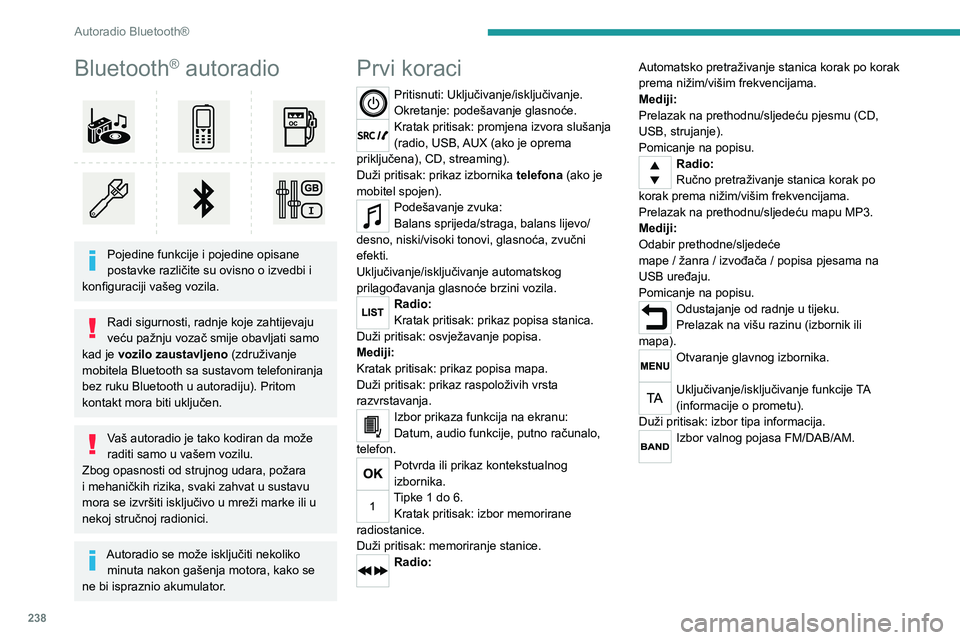

238
Autoradio Bluetooth®
Bluetooth® autoradio

Pojedine funkcije i pojedine opisane
postavke različite su ovisno o izvedbi i
konfiguraciji vašeg vozila.
Radi sigurnosti, radnje koje zahtijevaju
veću pažnju vozač smije obavljati samo
kad je vozilo zaustavljeno (združivanje
mobitela Bluetooth sa sustavom telefoniranja
bez ruku Bluetooth u autoradiju). Pritom
kontakt mora biti uključen.
Vaš autoradio je tako kodiran da može
raditi samo u vašem vozilu.
Zbog opasnosti od strujnog udara, požara
i mehaničkih rizika, svaki zahvat u sustavu
mora se izvršiti isključivo u mreži marke ili u
nekoj stručnoj radionici.
Autoradio se može isključiti nekoliko minuta nakon gašenja motora, kako se
ne bi ispraznio akumulator.
Prvi koraci
Pritisnuti: Uključivanje/isključivanje.
Okretanje: podešavanje glasnoće.
Kratak pritisak: promjena izvora slušanja
(radio, USB, AUX (ako je oprema
priključena), CD, streaming).
Duži pritisak: prikaz izbornika telefona (ako je
mobitel spojen).
Podešavanje zvuka:
Balans sprijeda/straga, balans lijevo/
desno, niski/visoki tonovi, glasnoća, zvučni
efekti.
Uključivanje/isključivanje automatskog
prilagođavanja glasnoće brzini vozila.
Radio:
Kratak pritisak: prikaz popisa stanica.
Duži pritisak: osvježavanje popisa.
Mediji:
Kratak pritisak: prikaz popisa mapa.
Duži pritisak: prikaz raspoloživih vrsta
razvrstavanja.
Izbor prikaza funkcija na ekranu:
Datum, audio funkcije, putno računalo,
telefon.
Potvrda ili prikaz kontekstualnog
izbornika.
Tipke 1 do 6. Kratak pritisak: izbor memorirane
radiostanice.
Duži pritisak: memoriranje stanice.
Radio: Automatsko pretraživanje stanica korak po korak
prema nižim/višim frekvencijama.
Mediji:
Prelazak na prethodnu/sljedeću pjesmu (CD,
USB, strujanje).
Pomicanje na popisu.
Radio:
Ručno pretraživanje stanica korak po
korak prema nižim/višim frekvencijama.
Prelazak na prethodnu/sljedeću mapu MP3.
Mediji:
Odabir prethodne/sljedeće
mape / žanra / izvođača / popisa pjesama na USB uređaju.
Pomicanje na popisu.
Odustajanje od radnje u tijeku.
Prelazak na višu razinu (izbornik ili
mapa).
Otvaranje glavnog izbornika.
Uključivanje/isključivanje funkcije TA
(informacije o prometu).
Duži pritisak: izbor tipa informacija.
Izbor valnog pojasa FM/DAB/AM.
Sklopke na obruču
upravljača
Tipke na obruču upravljača
– Tip 1

Radio:Prelazak na prethodnu/sljedeću
memoriranu stanicu.
Odabir prethodne/sljedeće stavke u izborniku ili
popisu.
Medij:
Prelazak na prethodnu/sljedeću pjesmu.
Odabir prethodne/sljedeće stavke u izborniku ili
popisu.
Radio:Kratak pritisak: prikaz popisa stanica.
Duži pritisak: osvježavanje popisa.
Medij:
Kratak pritisak: prikaz popisa mapa.
Duži pritisak: prikaz raspoloživih vrsta
razvrstavanja.
Osim telefonskog razgovora:Kratak pritisak: promjena izvora zvuka
(radio, USB, AUX (ako je spojena oprema), CD,
streaming), potvrda ako je izbornik „ Telefon”
otvoren.
Duži pritisak: otvaranje izbornika „ Telefon”.
U slučaju telefonskog poziva:
Kratak pritisak: prihvaćanje poziva.
