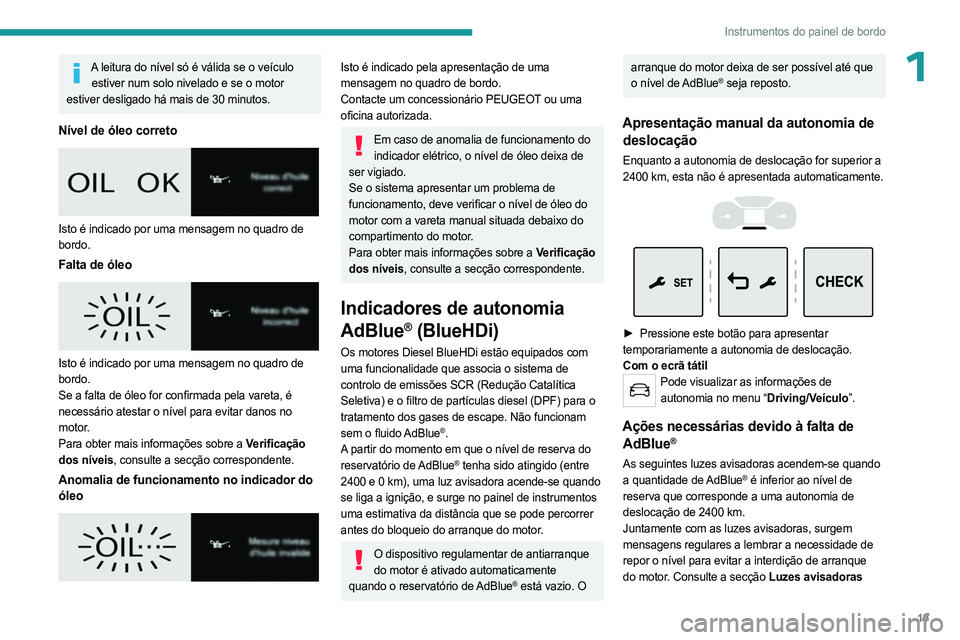

19
Instrumentos do painel de bordo
1A leitura do nível só é válida se o veículo estiver num solo nivelado e se o motor
estiver desligado há mais de 30 minutos.
Nível de óleo correto

Isto é indicado por uma mensagem no quadro de
bordo.
Falta de óleo

Isto é indicado por uma mensagem no quadro de
bordo.
Se a falta de óleo for confirmada pela vareta, é
necessário atestar o nível para evitar danos no
motor.
Para obter mais informações sobre a Verificação
dos níveis, consulte a secção correspondente.
Anomalia de funcionamento no indicador do
óleo


Isto é indicado pela apresentação de uma
mensagem no quadro de bordo.
Contacte um concessionário PEUGEOT ou uma
oficina autorizada.
Em caso de anomalia de funcionamento do indicador elétrico, o nível de óleo deixa de
ser vigiado.
Se o sistema apresentar um problema de
funcionamento, deve verificar o nível de óleo do
motor com a vareta manual situada debaixo do
compartimento do motor.
Para obter mais informações sobre a Verificação
dos níveis, consulte a secção correspondente.
Indicadores de autonomia
AdBlue
® (BlueHDi)
Os motores Diesel BlueHDi estão equipados com
uma funcionalidade que associa o sistema de
controlo de emissões SCR (Redução Catalítica
Seletiva) e o filtro de partículas diesel (DPF) para o
tratamento dos gases de escape. Não funcionam
sem o fluido AdBlue
®.
A partir do momento em que o nível de reserva do
reservatório de AdBlue
® tenha sido atingido (entre
2400 e 0 km), uma luz avisadora acende-se quando
se liga a ignição, e surge no painel de instrumentos
uma estimativa da distância que se pode percorrer
antes do bloqueio do arranque do motor.
O dispositivo regulamentar de antiarranque do motor é ativado automaticamente
quando o reservatório de AdBlue
® está vazio. O
arranque do motor deixa de ser possível até que
o nível de AdBlue® seja reposto.
Apresentação manual da autonomia de deslocação
Enquanto a autonomia de deslocação for superior a
2400 km, esta não é apresentada automaticamente.




► Pressione este botão para apresentar
temporariamente a autonomia de deslocação.
Com o ecrã tátil
Pode visualizar as informações de autonomia no menu “Driving/Veículo”.
Ações necessárias devido à falta de AdBlue®
As seguintes luzes avisadoras acendem-se quando
a quantidade de AdBlue® é inferior ao nível de
reserva que corresponde a uma autonomia de
deslocação de 2400 km.
Juntamente com as luzes avisadoras, surgem
mensagens regulares a lembrar a necessidade de
repor o nível para evitar a interdição de arranque
do motor. Consulte a secção Luzes avisadoras

20
Instrumentos do painel de bordo
e indicadoras para obter detalhes sobre as
mensagens apresentadas.
Para obter mais informações sobre o AdBlue® (BlueHDi) e mais
especificamente, sobre o abastecimento,
consulte a secção correspondente.
Com motores BlueHDi (Euro 6.2/6.3)
Luzes
avisadoras/
indicadoras acesas Ação
Autonomia
restante


Reponha o
nível.Entre 2400
km e 800 km


Reponha o
nível assim que
possível.Entre 800 km
e 100 km


É essencial
repor o nível,
existe o risco
de interdição
do arranque do
motor.Entre 100 km
e 0 km
Luzes
avisadoras/
indicadoras acesas Ação
Autonomia
restante


Para conseguir
voltar a ligar
o motor,
adicione uma
quantidade
mínima de
5 litros de
AdBlue
® no
depósito. 0 km
Anomalia de funcionamento no sistema
de controlo de emissões SCR
Deteção de anomalias de funcionamento


Se for detetada uma anomalia
de funcionamento, estas luzes
avisadoras acendem-se,
acompanhadas de um sinal
sonoro e da apresentação
da mensagem “Anomalia de
funcionamento de controlo de
emissões” ou “NO START IN”.
O alerta é acionado com o veículo em movimento,
assim que a anomalia de funcionamento for
detetada e, em seguida, ao ligar a ignição aquando
dos trajetos seguintes, enquanto persistir a causa da
anomalia de funcionamento.
Caso se trate de uma anomalia de funcionamento temporária, o alerta
desaparece durante o trajeto seguinte, após o
autodiagnóstico do sistema de controlo de
emissões SCR.
Anomalia de funcionamento confirmada
durante a fase de condução permitida (entre
1100 km e 0 km)
Após 50 km percorridos com a indicação da
anomalia de funcionamento ligada, a anomalia de
funcionamento no sistema SCR é confirmada.
A luz avisadora AdBlue pisca e é apresentada uma
mensagem (“Anomalia de funcionamento de
controlo de emissões: o arranque é interdito
a X km” ou “NO START IN X km”), o que indica a
autonomia de deslocação em quilómetros.
Com o veículo em movimento, a mensagem
é apresentada a cada 30 segundos. O alerta
repete-se ao ligar a ignição.
Pode continuar a conduzir até 1100 km antes do
acionamento do sistema antiarranque do motor.
Solicite a verificação por parte de um concessionário PEUGEOT ou por uma
oficina autorizada.
Arranque interdito
Sempre que a ignição é ligada, é apresentada
a mensagem “Anomalia de funcionamento de
controlo de emissões: arranque interdito” ou “NO
START IN”.

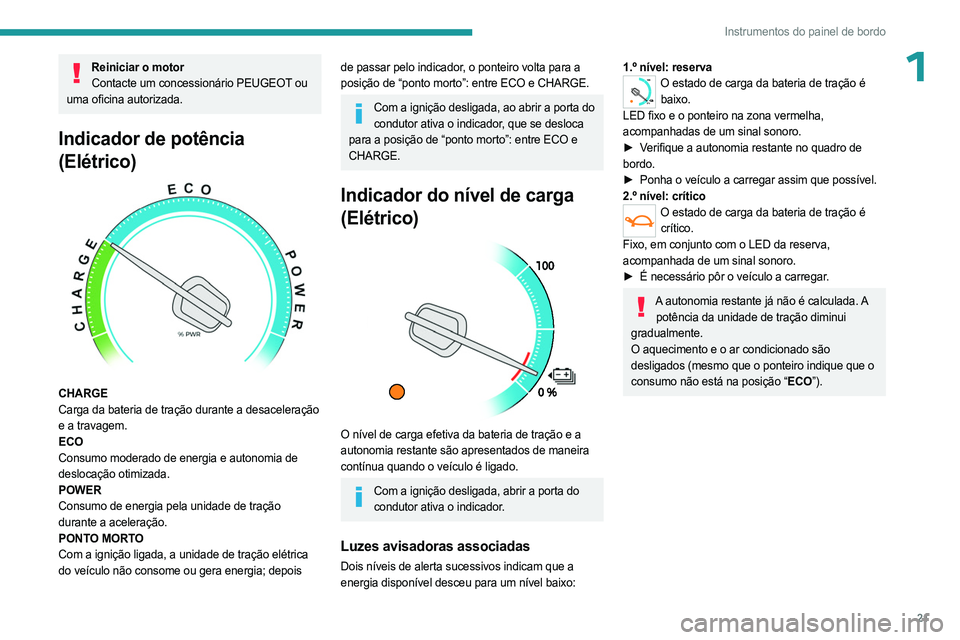

21
Instrumentos do painel de bordo
1Reiniciar o motorContacte um concessionário PEUGEOT ou
uma oficina autorizada.
Indicador de potência
(Elétrico)


CHARGE
Carga da bateria de tração durante a desaceleração
e a travagem.
ECO
Consumo moderado de energia e autonomia de
deslocação otimizada.
POWER
Consumo de energia pela unidade de tração
durante a aceleração.
PONTO MORTO
Com a ignição ligada, a unidade de tração elétrica
do veículo não consome ou gera energia; depois
de passar pelo indicador, o ponteiro volta para a
posição de “ponto morto”: entre ECO e CHARGE.
Com a ignição desligada, ao abrir a porta do condutor ativa o indicador, que se desloca
para a posição de “ponto morto”: entre ECO e
CHARGE.
Indicador do nível de carga
(Elétrico)


O nível de carga efetiva da bateria de tração e a
autonomia restante são apresentados de maneira
contínua quando o veículo é ligado.
Com a ignição desligada, abrir a porta do condutor ativa o indicador.
Luzes avisadoras associadas
Dois níveis de alerta sucessivos indicam que a
energia disponível desceu para um nível baixo:
1.º nível: reserva
0 %
100
O estado de carga da bateria de tração é
baixo.
LED fixo e o ponteiro na zona vermelha,
acompanhadas de um sinal sonoro.
►

V

erifique a autonomia restante no quadro de
bordo.
►

Ponha o veículo a carregar assim que possível.
2.º nível: crítico
O estado de carga da bateria de tração é crítico.
Fixo, em conjunto com o LED da reserva,
acompanhada de um sinal sonoro.
►

É necessário pôr o veículo a carregar
.
A autonomia restante já não é calculada. A potência da unidade de tração diminui
gradualmente.
O aquecimento e o ar condicionado são
desligados (mesmo que o ponteiro indique que o
consumo não está na posição “ECO”).

22
Instrumentos do painel de bordo
Indicador de consumo do
conforto térmico (elétrico)


O indicador mostra o consumo de energia elétrica
da bateria de tração através de dispositivos de
conforto térmico no habitáculo.
Os dispositivos em causa são os sistemas de
aquecimento e de ar condicionado.
Este equipamento pode ser utilizado:
–
Se o veículo não estiver ligado, quando a

lâmpada READY estiver acesa.
–

Se o veículo estiver ligado, quando a ignição está

ligada (modo “Lounge”).
Selecionar o modo ECO limita o desempenho de
algum deste equipamento. O ponteiro no indicador
de consumo do conforto térmico passa para a zona
“ ECO”.
Para aquecer ou arrefecer rapidamente o
habitáculo, selecione temporariamente a
definição máxima de aquecimento ou
arrefecimento.
Quando o aquecimento atinge o valor máximo, o
indicador de consumo do conforto térmico está
na zona MAX. Quando o ar condicionado atinge
o valor máximo, permanece na zona ECO.
O uso excessivo do equipamento de conforto
térmico, em especial a uma velocidade reduzida,
pode reduzir consideravelmente a autonomia do
veículo.
Deve otimizar as definições do equipamento
quando atingir o nível pretendido de conforto
e ajustá-las, se necessário, sempre que ligar o
veículo.
Após um período prolongado sem utilizar o
aquecimento, pode notar um odor ligeiro durante
os primeiros minutos de utilização.
Conta-quilómetros
As distâncias totais e diárias são visualizadas durante trinta segundos ao desligar a ignição, ao
abrir a porta do condutor, bem como no trancamento
ou destrancamento do veículo.
Conta-quilómetros total



Mede a distância total percorrida pelo veículo desde
o seu registo inicial.
Conta-quilómetros diário (diesel)



Este conta-quilómetros mede a distância percorrida
após a sua reposição a zeros pelo condutor.
Reposição a zero do totalizador quilométrico
diário

23
Instrumentos do painel de bordo
1

► Com a ignição ligada, pressione o botão até ao
aparecimento de zeros.
Reóstato de iluminação
Este sistema permite adaptar manualmente a
intensidade luminosa do posto de condução em
função da luminosidade exterior.
Com botões



Com as lâmpadas acesas, pressione o botão A
para aumentar a luminosidade ou o botão B para
reduzi-la.
Liberte o botão assim que a luminosidade tiver
alcançado a intensidade desejada.
Com ecrã tátil

► No menu Regulações, selecione
“ Luminosidade” ou “OPÇÕES”, “Configuração do
ecrã” e, em seguida, “Luminosidade”.
►

Regule a luminosidade pressionando as setas ou

deslocando a barra deslizante.
É possível definir a luminosidade de forma diferente para o modo dia e para o modo
noite.
Computador de bordo
Apresenta informações relacionadas com o trajeto atual (autonomia, consumo de combustível,
velocidade média, etc.).
Ecrã de informações
Para apresentar os vários separadores do
computador de bordo sucessivamente:




► Pressione o botão situado na extremidade do
comando do limpa-vidros.
Com comandos no volante

► Pressione o botão rotativo no volante.
No quadro de bordo



► Pressione este botão.
As seguintes informações são apresentadas:
–

Autonomia de deslocação (diesel).
–


Consumo atual.

24
Instrumentos do painel de bordo
– Contador de tempo do Stop & Start (diesel).
– O trajeto “ 1” seguido (consoante a versão) do
trajeto “2 ”, incluindo a velocidade média, consumo
médio e a distância percorrida por cada trajeto.
Os trajetos “1 ” e “2” são independentes, mas a sua
utilização é idêntica.
Por exemplo, o trajeto “1 ” permite efetuar, por
exemplo, cálculos diários e o trajeto “2 ” cálculos
mensais.
Reposição do conta-
quilómetros de distância
percorrida
A reposição é efetuada quando o contador de
viagens é apresentado.




► Pressione o botão situado na extremidade do
comando do limpa-vidros durante mais de dois
segundos.


► Pressione o botão no volante durante mais de
dois segundos.




► Pressione este botão durante mais de 2
segundos.
Definições
Autonomia
(km)
(Percentagem do nível de carga da bateria de
tração) (Elétrico)
Número de quilómetros que ainda podem ser percorridos com o combustível que resta
no depósito (com base no consumo médio de
combustível nos últimos quilómetros percorridos).
Este valor pode variar se uma alteração do
estilo de condução ou do terreno resultar numa
variação considerável do consumo de combustível
instantâneo.
Quando a autonomia é inferior a 30 km, são
apresentados traços.
Mediante um complemento de combustível de pelo
menos 5 litros, a autonomia é calculada de novo e é
apresentada se ultrapassar os 100 km. Se aparecem traços em vez dos números durante
a condução, significa que ocorreu uma anomalia de
funcionamento.
Contacte um concessionário PEUGEOT ou uma
oficina autorizada.
Consumo atual
(l/100 km ou km/l)
(kWh/100 km ou km/kWh) (Elétrico)
/Calculado durante os últimos
segundos.
Esta função é apresentada apenas a velocidades
superiores a 30 km/h (Diesel).
Consumo médio
(l/100 km ou km/l)
(kWh/100 km ou km/kWh) (Elétrico)
/Calculada desde a última reinicialização do computador de
bordo.
Velocidade média
(km/h)
Calculada desde a última reinicialização do computador de bordo.
Distância percorrida
(km)Calculada desde a última reinicialização do computador de bordo.

25
Instrumentos do painel de bordo
1Contador de tempo do Stop & Start
(minutos/segundos ou horas/minutos)
Se o seu veículo se encontrar equipado com a
função Stop & Start, um contador de tempo calcula
o tempo gasto em modo STOP durante um trajeto.
O contador de tempo é reposto sempre que a
ignição é ligada.
Ecrã tátil
Este sistema permite aceder aos seguintes
elementos:
–
A
visualização permanente da hora e a da
temperatura exterior (uma luz avisadora azul é
apresentada em caso de risco de gelo).
–

Funções do veículo e menus de definição do

equipamento.
–

Comandos do sistema de áudio e do telemóvel e

visualização das informações associadas.
–

V
isualização das funções de assistência à
condução
–

Serviços de Internet e visualização de

informações relacionadas.
–

Comandos do sistema de navegação e

apresentação de informações relacionadas
(consoante a versão).
Por motivos de segurança, pare sempre o veículo antes de efetuar operações que
solicitam maior atenção.
Algumas funções não estão acessíveis durante
a condução.
Recomendações
Este ecrã utiliza a tecnologia de deteção capacitiva.
– Não utilize objetos pontiagudos no ecrã táctil.
–

Não toque no ecrã táctil com as mãos molhadas.
–


Utilize um pano limpo e macio para limpar o ecrã

tátil.
Princípios
► Utilize os botões dispostos de cada lado do
ecrã tátil para ter acesso aos menus e, em seguida,
utilize os botões apresentados no ecrã tátil.
Alguns menus podem ser apresentados em duas
páginas: pressione o botão “OPÇÕES” para aceder
à segunda página.
Se não realizar qualquer ação na segunda página, a primeira página é apresentada
novamente após alguns instantes.
Para desativar/ativar uma função, selecione
“ DESLIGADO” ou “LIGADO”.
Configurar uma função
Acesso a informações complementares
sobre a função
Validar
Retorno à página anterior ou confirmação
Menus

Pressione o ecrã tátil com três dedos para
mostrar todos os botões do menu.
Para obter mais informações sobre os menus, consulte as secções que descrevem
os sistemas de áudio e telemática.
Rádio/Multimédia
Navegação (consoante o equipamento)
Driving ou Veículo (consoante o
equipamento)
Ativação, desativação e definições de determinadas
funções.
As funções estão organizadas em 2 separadores:
“ Acessos rápidos” e “Outras regulações”.
Telefone
Connect-App
Visualização dos dispositivos ligados
disponíveis.
Energia Acesso às funções elétricas especificas
(fluxos de energia, estatísticas sobre consumo,

26

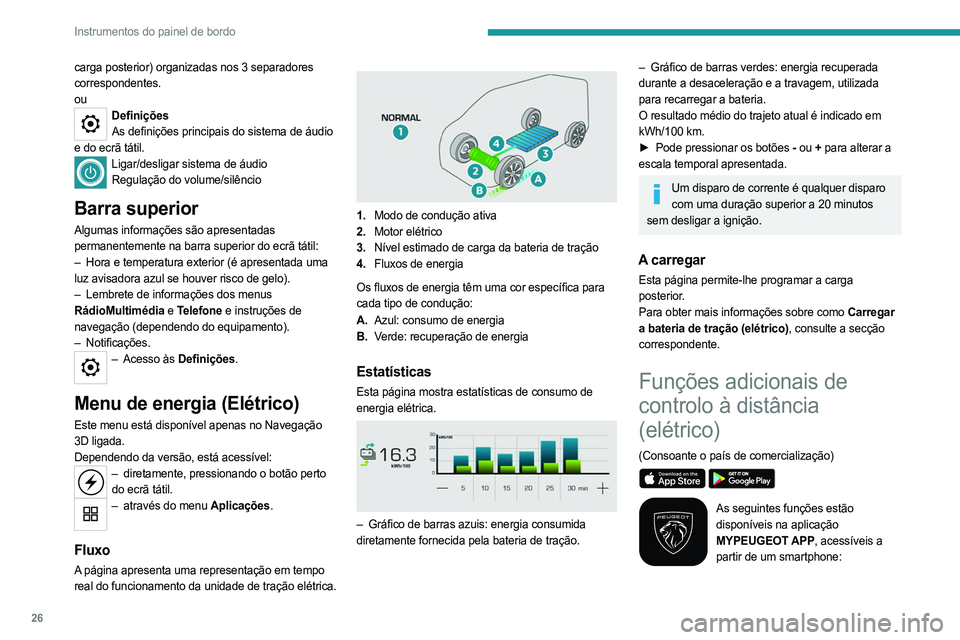

Instrumentos do painel de bordo
carga posterior) organizadas nos 3 separadores
correspondentes.
ou
DefiniçõesAs definições principais do sistema de áudio
e do ecrã tátil.
Ligar/desligar sistema de áudio Regulação do volume/silêncio
Barra superior
Algumas informações são apresentadas
permanentemente na barra superior do ecrã tátil:
–

Hora e temperatura exterior (é apresentada uma

luz avisadora azul se houver risco de gelo).
–

Lembrete de informações dos menus

RádioMultimédia
e Telefone e instruções de
navegação (dependendo do equipamento).
–

Notificações.
– Acesso às Definições.
Menu de energia (Elétrico)
Este menu está disponível apenas no Navegação
3D ligada.
Dependendo da versão, está acessível:
– diretamente, pressionando o botão perto
do ecrã tátil.
– através do menu Aplicações.
Fluxo
A página apresenta uma representação em tempo
real do funcionamento da unidade de tração elétrica.


1. Modo de condução ativa
2. Motor elétrico
3. Nível estimado de carga da bateria de tração
4. Fluxos de energia
Os fluxos de energia têm uma cor específica para
cada tipo de condução:
A. Azul: consumo de energia
B. Verde: recuperação de energia
Estatísticas
Esta página mostra estatísticas de consumo de
energia elétrica.


– Gráfico de barras azuis: energia consumida
diretamente fornecida pela bateria de tração.
– Gráfico de barras verdes: energia recuperada
durante a desaceleração e a travagem, utilizada
para recarregar a bateria.
O resultado médio do trajeto atual é indicado em
kWh/100 km.
►

Pode pressionar os botões
- ou + para alterar a
escala temporal apresentada.
Um disparo de corrente é qualquer disparo com uma duração superior a 20 minutos
sem desligar a ignição.
A carregar
Esta página permite-lhe programar a carga
posterior.
Para obter mais informações sobre como Carregar
a bateria de tração (elétrico), consulte a secção
correspondente.
Funções adicionais de
controlo à distância
(elétrico)
(Consoante o país de comercialização)

As seguintes funções estão
disponíveis na aplicação
MYPEUGEOT APP, acessíveis a
partir de um smartphone:

27
Instrumentos do painel de bordo
1– Gerir a carga da bateria de tração (carga
posterior).
–

Gerir o pré-condicionamento da temperatura.
–


V
er o estado de carga e da autonomia do veículo.
Procedimento de instalação
► Transfira a aplicação MYPEUGEOT APP da loja
online para o seu smartphone.
►
Crie uma conta.
►


Introduza o NIV do veículo (o código começa

pelo “VF” no certificado de matrícula do veículo).
Para obter mais informações sobre os
Elementos de identificação, consulte a secção
correspondente.
Cobertura de rede Para poder utilizar as várias funcionalidades
de controlo à distância, certifique-se de que o
veículo está situado numa área abrangida pela
rede móvel.
A falta de cobertura de rede pode impedir a
comunicação com o veículo (por exemplo,
se estiver num parque de estacionamento
subterrâneo). Nesses casos, a aplicação
apresenta uma mensagem a indicar que não foi
possível estabelecer ligação com o veículo.
Regulação da data e hora
Com sistema de áudio
► Pressione o botão MENU para aceder ao menu
principal. ►

Pressione o botão “
7
” ou “8 ” para selecionar
o menu Configuração de personalização e, em
seguida, confirme pressionando o botão OK.
►
Pressione os botões “
5
” ou o botão “6 ” para
selecionar o menu Configuração de vídeo e, em
seguida, confirme pressionando o botão OK.
►
Pressione os botões “
5
” ou “6 ” e “7” ou
“ 8 ” para acertar a data e a hora, e confirme
pressionando o botão OK.
Com Sistema de áudio com
ecrã tátil
► Selecione o menu Settings na barra
superior do ecrã tátil.
►

Selecione “
Configuração”.
► Selecione “ Date and time”.
►

Selecione “
Date” ou “Time”.
►

Escolha os formatos de visualização.
►


Mude a data e/ou a hora usando o teclado

numérico.
►

Confirme com “
OK”.
Com Navegação 3D ligada
As definições de data e hora estão apenas
disponível se a sincronização de GPS estiver
desativada.
► Selecione o menu Regulações na barra
do ecrã tátil.
►

Pressione o botão “
OPTIONS” para apresentar a
página secundária.
► Selecione “ Regulação hora-data”.
►

Selecione o separador “
Data:” ou “Hora:”.
►

Regule a data e/ou hora utilizando o teclado

numérico.
►

Confirme com “
OK”.
Outros ajustes
Pode escolher:
– Mudar o fuso horário.
–

Mudar o formato de visualização da data e da

hora (12h/24h).
–

Ativar ou desativar a função de gestão da hora de

verão (+ 1 h).
–

Para ativar ou desativar a sincronização de GPS

(UTC).
O sistema não muda automaticamente entre a hora de verão e inverno (consoante
o país de comercialização).

28
Acesso
Chave eletrónica com
função de telecomando e
chave integrada
Conselhos
Se uma das portas ou a mala ainda estiver aberta ou se a chave eletrónica do sistema
Keyless Entry and Start ficar dentro do veículo, o
trancamento centralizado vai ser desativado.
Contudo, se o veículo estiver equipado com
alarme, este é ativado após 45 segundos.
Se o veículo estiver destrancado, mas as portas ou a mala não abrirem, o veículo é
trancado de novo automaticamente após cerca
de 30 segundos. Se o veículo estiver equipado
com alarme, é reativado automaticamente.
A abertura e fecho automáticos dos retrovisores exteriores podem ser
desativados por um concessionário PEUGEOT
ou uma oficina autorizada.
Como medida de segurança, nunca saia do veículo, mesmo que seja durante pouco
tempo, sem levar a chave eletrónica do sistema
Keyless Entry and Start consigo.
Tenha cuidado porque o veículo pode ser
roubado se a chave estiver numa das áreas
definidas quando o veículo estiver destrancado.
Quando uma porta estiver mal fechada (exceto a porta direita, nas portas de bater):
–

com o veículo parado e o motor em

funcionamento, esta luz avisadora acende-se,
acompanhada por uma mensagem de aviso durante
alguns segundos,
–

com o veículo em movimento (a velocidades

superiores a 10 km/h), esta luz avisadora
acende-se, acompanhada por um sinal sonoro e
uma mensagem de aviso durante alguns segundos.
Telecomando
Permite o destrancamento ou o trancamento
centralizado do veículo através da fechadura ou à
distância.
Permite também a localização do veículo, a abertura
e o fecho do tampão do depósito de combustível
e da tampa de carga permitem ligar e desligar o
motor, bem como uma proteção contra o roubo.
Os botões do telecomando deixam de estar ativos ao ligar a ignição.
Abrir/fechar a chave

► Pressione este botão para abrir ou fechar a
chave.
O telecomando pode ficar danificado se não pressionar o botão.
Keyless Entry and Start
Sistema que permite o destrancamento ou o
trancamento centralizado do veículo à distância.
Este sistema assegura igualmente a localização
e o arranque do veículo, bem como uma proteção
contra o roubo.
Chave integrada
Serve para trancar e destrancar o veículo quando o
telecomando não funciona:
–

pilha sem carga, bateria do veículo descarregada

ou desligada, etc.
–

veículo numa zona de fortes campos

eletromagnéticos.
